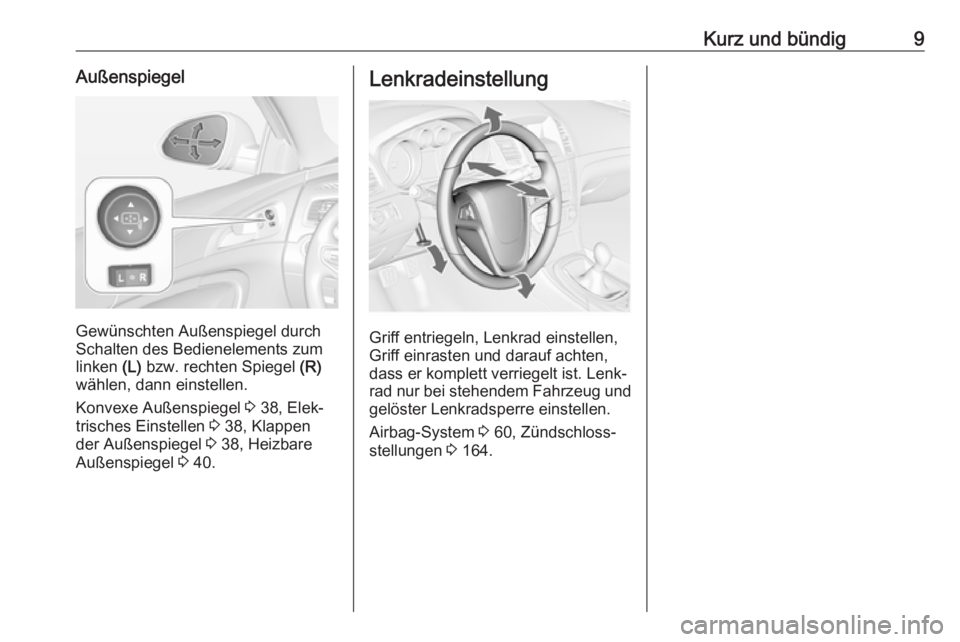

Page 11 of 347
Kurz und bündig9Außenspiegel
Gewünschten Außenspiegel durch
Schalten des Bedienelements zum
linken (L) bzw. rechten Spiegel (R)
wählen, dann einstellen.
Konvexe Außenspiegel 3 38, Elek‐
trisches Einstellen 3 38, Klappen
der Außenspiegel 3 38, Heizbare
Außenspiegel 3 40.
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist. Lenk‐
rad nur bei stehendem Fahrzeug und
gelöster Lenkradsperre einstellen.
Airbag-System 3 60, Zündschloss‐
stellungen 3 164.

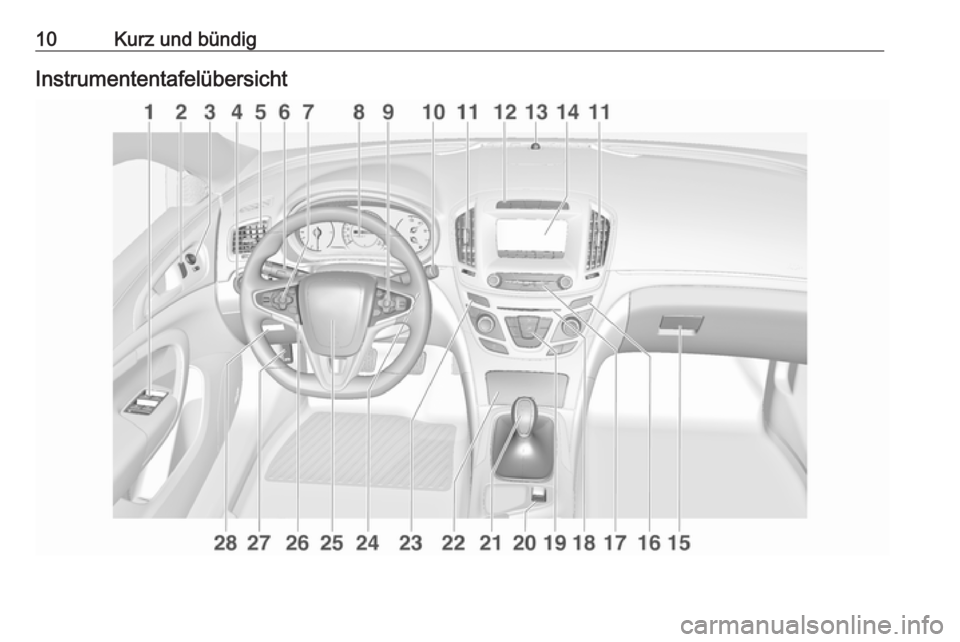

Page 12 of 347
10Kurz und bündigInstrumententafelübersicht

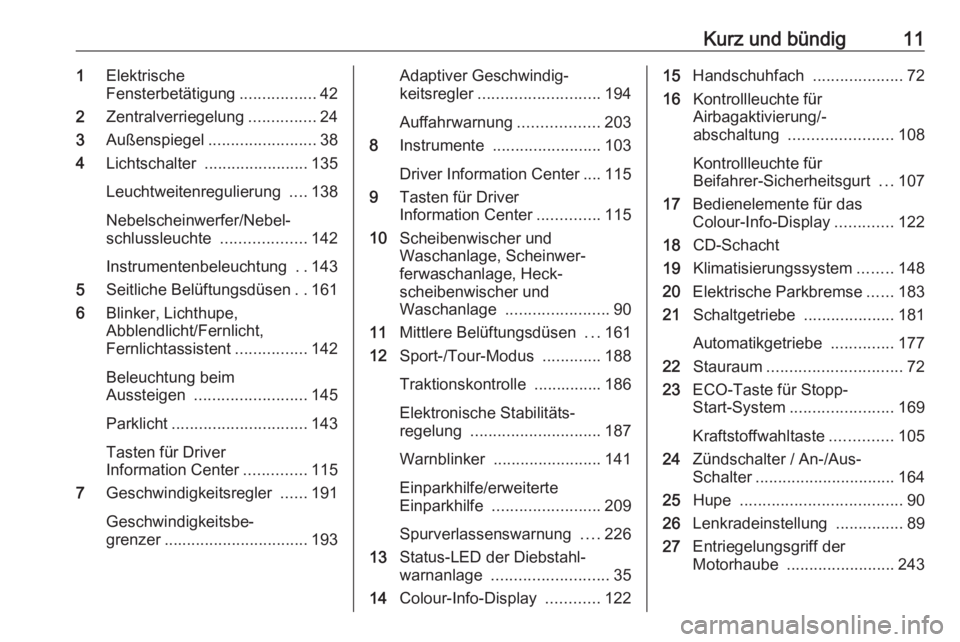

Page 13 of 347
Kurz und bündig111Elektrische
Fensterbetätigung .................42
2 Zentralverriegelung ...............24
3 Außenspiegel ........................ 38
4 Lichtschalter ....................... 135
Leuchtweitenregulierung ....138
Nebelscheinwerfer/Nebel‐
schlussleuchte ...................142
Instrumentenbeleuchtung ..143
5 Seitliche Belüftungsdüsen ..161
6 Blinker, Lichthupe,
Abblendlicht/Fernlicht,
Fernlichtassistent ................142
Beleuchtung beim
Aussteigen ......................... 145
Parklicht .............................. 143
Tasten für Driver
Information Center ..............115
7 Geschwindigkeitsregler ......191
Geschwindigkeitsbe‐
grenzer ................................ 193Adaptiver Geschwindig‐
keitsregler ........................... 194
Auffahrwarnung ..................203
8 Instrumente ........................ 103
Driver Information Center .... 115
9 Tasten für Driver
Information Center ..............115
10 Scheibenwischer und
Waschanlage, Scheinwer‐
ferwaschanlage, Heck‐
scheibenwischer und
Waschanlage ....................... 90
11 Mittlere Belüftungsdüsen ...161
12 Sport-/Tour-Modus .............188
Traktionskontrolle ............... 186
Elektronische Stabilitäts‐
regelung ............................. 187
Warnblinker ........................ 141
Einparkhilfe/erweiterte
Einparkhilfe ........................ 209
Spurverlassenswarnung ....226
13 Status-LED der Diebstahl‐
warnanlage .......................... 35
14 Colour-Info-Display ............12215Handschuhfach ....................72
16 Kontrollleuchte für
Airbagaktivierung/-
abschaltung ....................... 108
Kontrollleuchte für
Beifahrer-Sicherheitsgurt ...107
17 Bedienelemente für das
Colour-Info-Display .............122
18 CD-Schacht
19 Klimatisierungssystem ........148
20 Elektrische Parkbremse ......183
21 Schaltgetriebe ....................181
Automatikgetriebe ..............177
22 Stauraum .............................. 72
23 ECO-Taste für Stopp-
Start-System ....................... 169
Kraftstoffwahltaste ..............105
24 Zündschalter / An-/Aus-
Schalter ............................... 164
25 Hupe .................................... 90
26 Lenkradeinstellung ...............89
27 Entriegelungsgriff der
Motorhaube ........................ 243

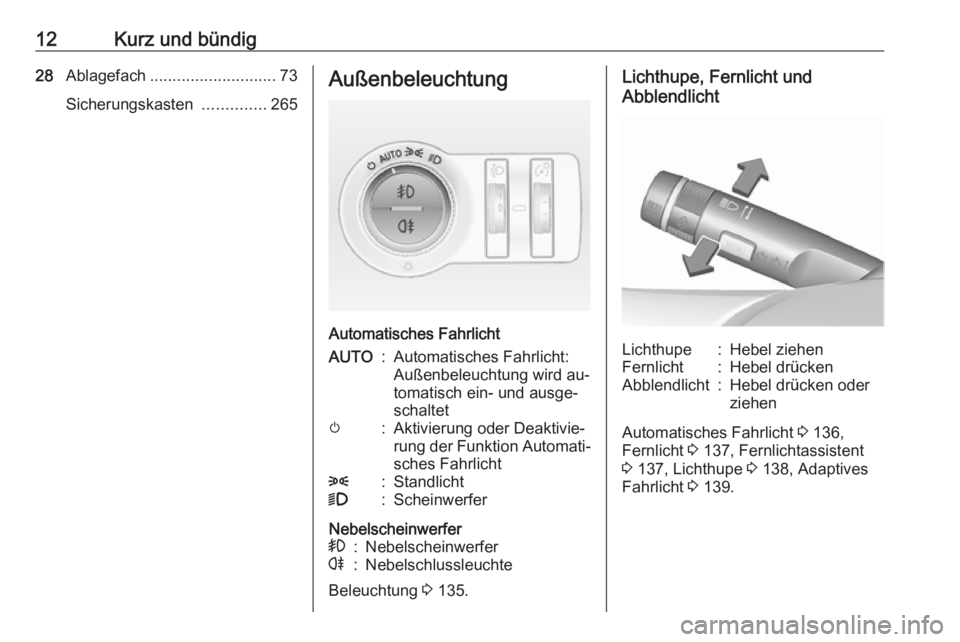

Page 14 of 347
12Kurz und bündig28Ablagefach ............................ 73
Sicherungskasten ..............265Außenbeleuchtung
Automatisches Fahrlicht
AUTO:Automatisches Fahrlicht:
Außenbeleuchtung wird au‐
tomatisch ein- und ausge‐
schaltetm:Aktivierung oder Deaktivie‐
rung der Funktion Automati‐ sches Fahrlicht8:Standlicht9:ScheinwerferNebelscheinwerfer>:Nebelscheinwerferr:Nebelschlussleuchte
Beleuchtung 3 135.
Lichthupe, Fernlicht und
AbblendlichtLichthupe:Hebel ziehenFernlicht:Hebel drückenAbblendlicht:Hebel drücken oder
ziehen
Automatisches Fahrlicht 3 136,
Fernlicht 3 137, Fernlichtassistent
3 137, Lichthupe 3 138, Adaptives
Fahrlicht 3 139.

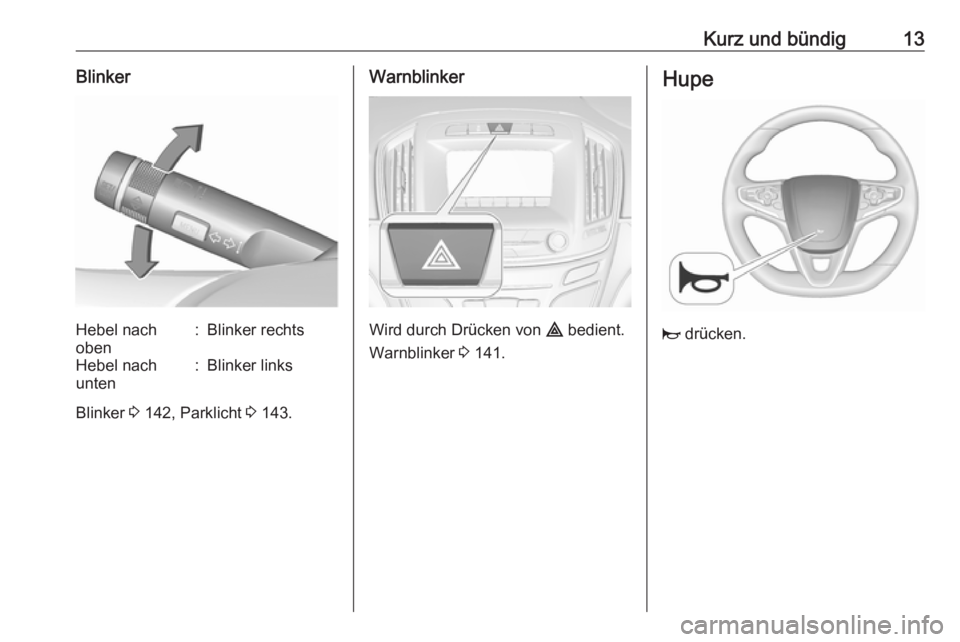

Page 15 of 347
Kurz und bündig13BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Blinker 3 142, Parklicht 3 143.
Warnblinker
Wird durch Drücken von ¨ bedient.
Warnblinker 3 141.
Hupe
j drücken.

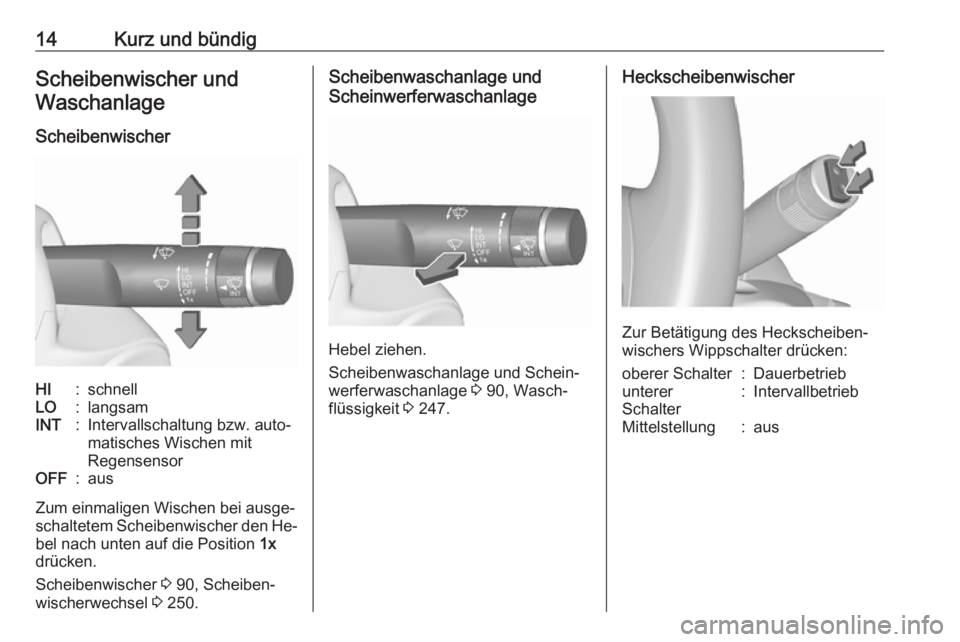

Page 16 of 347
14Kurz und bündigScheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den He‐
bel nach unten auf die Position 1x
drücken.
Scheibenwischer 3 90, Scheiben‐
wischerwechsel 3 250.
Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen.
Scheibenwaschanlage und Schein‐
werferwaschanlage 3 90, Wasch‐
flüssigkeit 3 247.
Heckscheibenwischer
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
oberer Schalter:Dauerbetriebunterer
Schalter:IntervallbetriebMittelstellung:aus

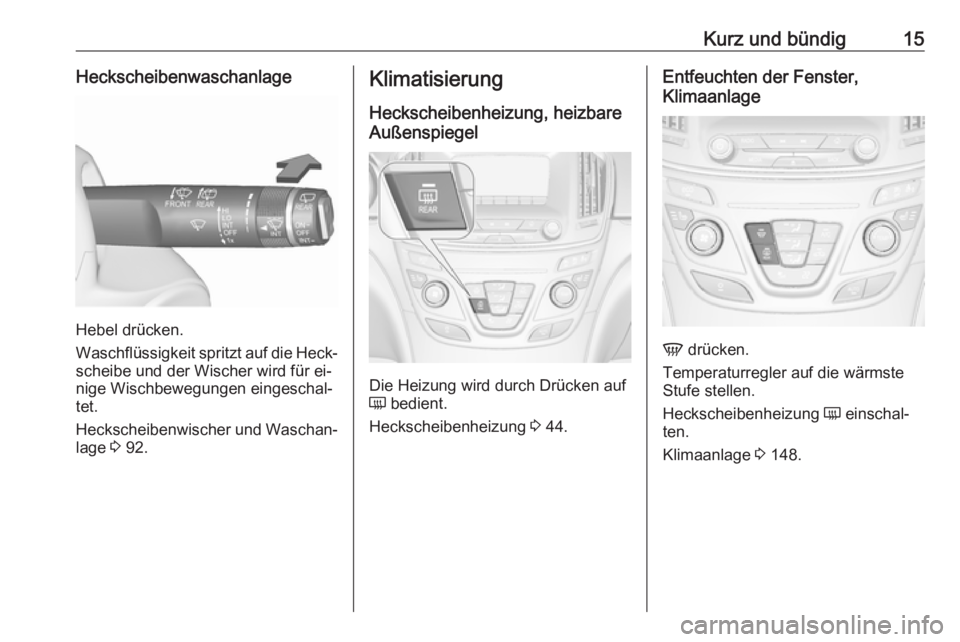

Page 17 of 347
Kurz und bündig15Heckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für ei‐
nige Wischbewegungen eingeschal‐
tet.
Heckscheibenwischer und Waschan‐ lage 3 92.
Klimatisierung
Heckscheibenheizung, heizbare
Außenspiegel
Die Heizung wird durch Drücken auf
Ü bedient.
Heckscheibenheizung 3 44.
Entfeuchten der Fenster,
Klimaanlage
V drücken.
Temperaturregler auf die wärmste
Stufe stellen.
Heckscheibenheizung Ü einschal‐
ten.
Klimaanlage 3 148.

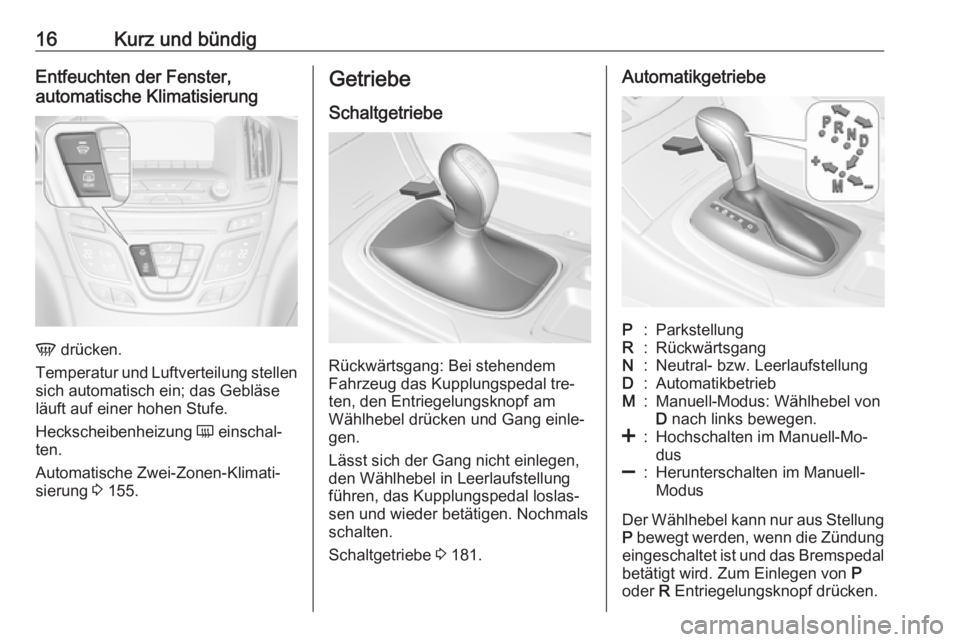

Page 18 of 347
16Kurz und bündigEntfeuchten der Fenster,
automatische Klimatisierung
V drücken.
Temperatur und Luftverteilung stellen
sich automatisch ein; das Gebläse
läuft auf einer hohen Stufe.
Heckscheibenheizung Ü einschal‐
ten.
Automatische Zwei-Zonen-Klimati‐ sierung 3 155.
Getriebe
Schaltgetriebe
Rückwärtsgang: Bei stehendem
Fahrzeug das Kupplungspedal tre‐
ten, den Entriegelungsknopf am
Wählhebel drücken und Gang einle‐
gen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Schaltgetriebe 3 181.
AutomatikgetriebeP:ParkstellungR:RückwärtsgangN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus: Wählhebel von
D nach links bewegen.<:Hochschalten im Manuell-Mo‐
dus]:Herunterschalten im Manuell-
Modus
Der Wählhebel kann nur aus Stellung P bewegt werden, wenn die Zündung
eingeschaltet ist und das Bremspedal
betätigt wird. Zum Einlegen von P
oder R Entriegelungsknopf drücken.

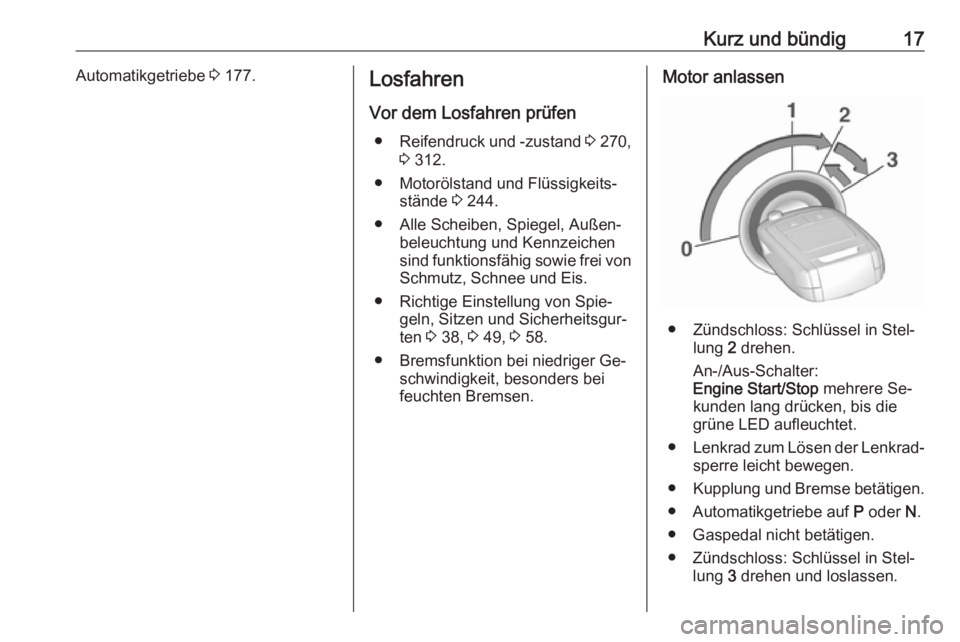

Page 19 of 347
Kurz und bündig17Automatikgetriebe 3 177.Losfahren
Vor dem Losfahren prüfen ● Reifendruck und -zustand 3 270,
3 312.
● Motorölstand und Flüssigkeits‐ stände 3 244.
● Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen
sind funktionsfähig sowie frei von
Schmutz, Schnee und Eis.
● Richtige Einstellung von Spie‐ geln, Sitzen und Sicherheitsgur‐ten 3 38, 3 49, 3 58.
● Bremsfunktion bei niedriger Ge‐ schwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
● Zündschloss: Schlüssel in Stel‐ lung 2 drehen.
An-/Aus-Schalter:
Engine Start/Stop mehrere Se‐
kunden lang drücken, bis die
grüne LED aufleuchtet.
● Lenkrad zum Lösen der Lenkrad‐
sperre leicht bewegen.
● Kupplung und Bremse betätigen.
● Automatikgetriebe auf P oder N.
● Gaspedal nicht betätigen.
● Zündschloss: Schlüssel in Stel‐ lung 3 drehen und loslassen.

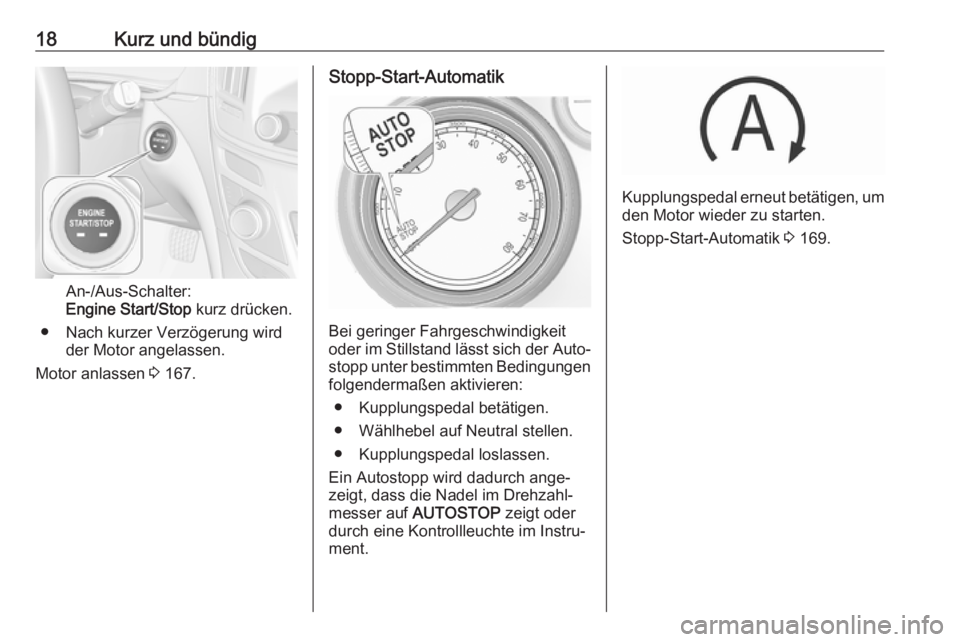

Page 20 of 347
18Kurz und bündig
An-/Aus-Schalter:
Engine Start/Stop kurz drücken.
● Nach kurzer Verzögerung wird der Motor angelassen.
Motor anlassen 3 167.
Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der Auto‐
stopp unter bestimmten Bedingungen
folgendermaßen aktivieren:
● Kupplungspedal betätigen.
● Wählhebel auf Neutral stellen.
● Kupplungspedal loslassen.
Ein Autostopp wird dadurch ange‐
zeigt, dass die Nadel im Drehzahl‐
messer auf AUTOSTOP zeigt oder
durch eine Kontrollleuchte im Instru‐ ment.
Kupplungspedal erneut betätigen, um den Motor wieder zu starten.
Stopp-Start-Automatik 3 169.
