OPEL INSIGNIA 2016.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016.5Pages: 347, PDF-Größe: 9.34 MB
Page 51 of 347

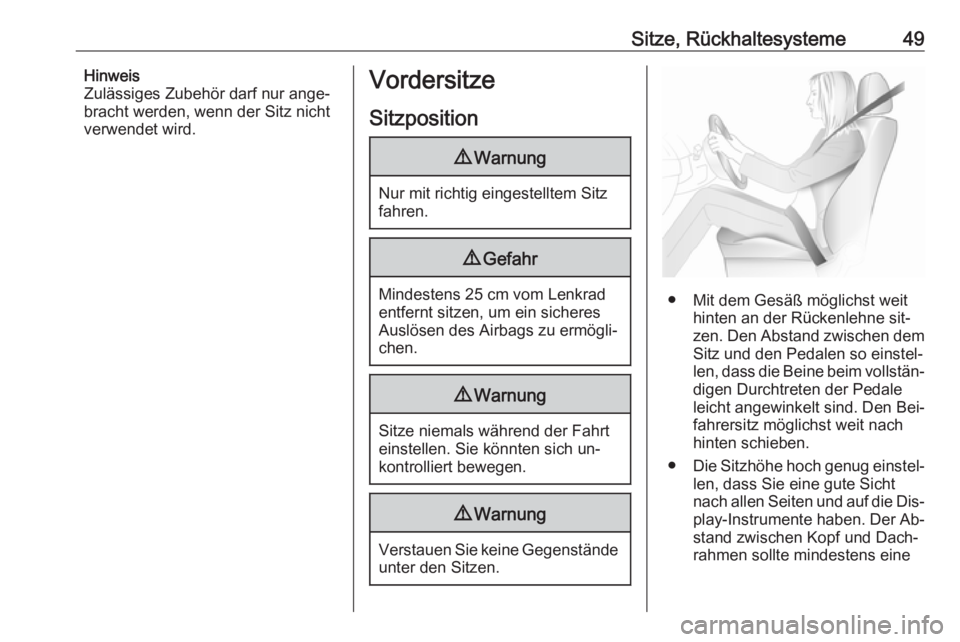

Sitze, Rückhaltesysteme49Hinweis
Zulässiges Zubehör darf nur ange‐
bracht werden, wenn der Sitz nicht
verwendet wird.Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
● Mit dem Gesäß möglichst weit hinten an der Rückenlehne sit‐
zen. Den Abstand zwischen dem
Sitz und den Pedalen so einstel‐
len, dass die Beine beim vollstän‐ digen Durchtreten der Pedale
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach
hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die Dis‐ play-Instrumente haben. Der Ab‐
stand zwischen Kopf und Dach‐
rahmen sollte mindestens eine
Page 52 of 347

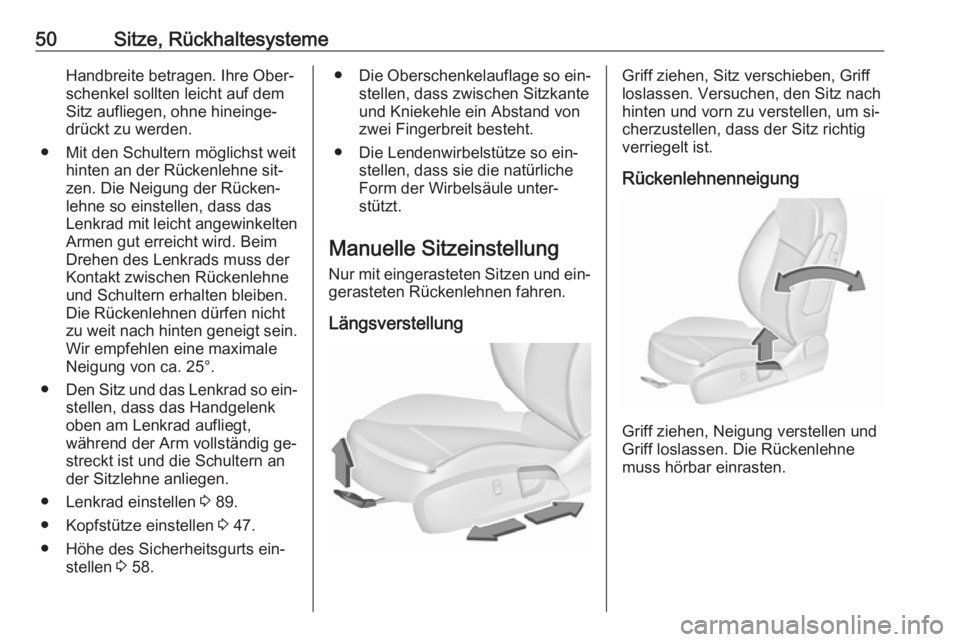

50Sitze, RückhaltesystemeHandbreite betragen. Ihre Ober‐
schenkel sollten leicht auf dem
Sitz aufliegen, ohne hineinge‐ drückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne sit‐
zen. Die Neigung der Rücken‐
lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so ein‐
stellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig ge‐
streckt ist und die Schultern an
der Sitzlehne anliegen.
● Lenkrad einstellen 3 89.
● Kopfstütze einstellen 3 47.
● Höhe des Sicherheitsgurts ein‐ stellen 3 58.● Die Oberschenkelauflage so ein‐
stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von
zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so ein‐ stellen, dass sie die natürliche
Form der Wirbelsäule unter‐ stützt.
Manuelle Sitzeinstellung
Nur mit eingerasteten Sitzen und ein‐ gerasteten Rückenlehnen fahren.
LängsverstellungGriff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um si‐
cherzustellen, dass der Sitz richtig
verriegelt ist.
Rückenlehnenneigung
Griff ziehen, Neigung verstellen und
Griff loslassen. Die Rückenlehne
muss hörbar einrasten.
Page 53 of 347

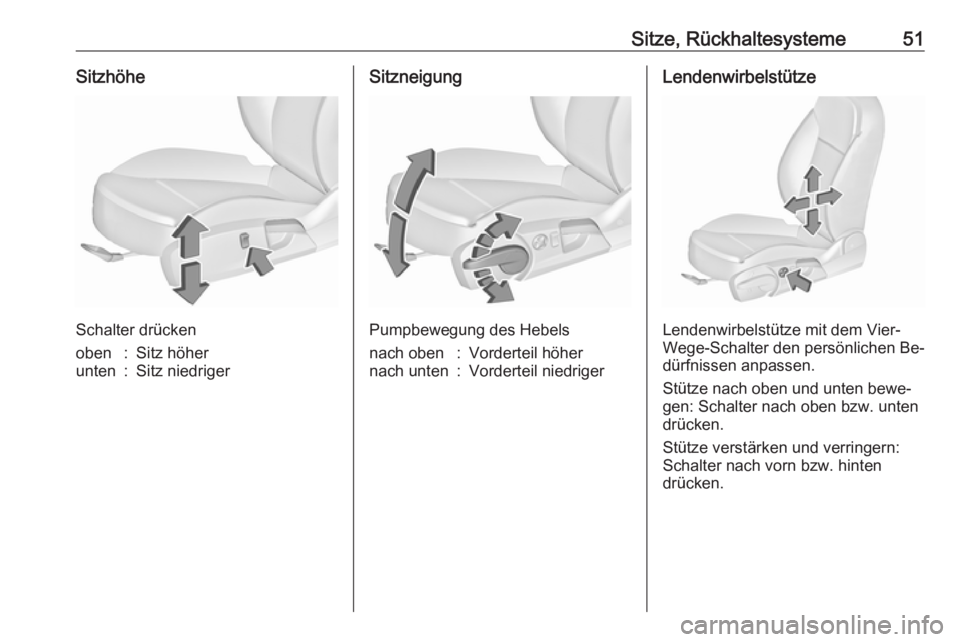

Sitze, Rückhaltesysteme51Sitzhöhe
Schalter drücken
oben:Sitz höherunten:Sitz niedrigerSitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedrigerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter den persönlichen Be‐
dürfnissen anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Page 54 of 347

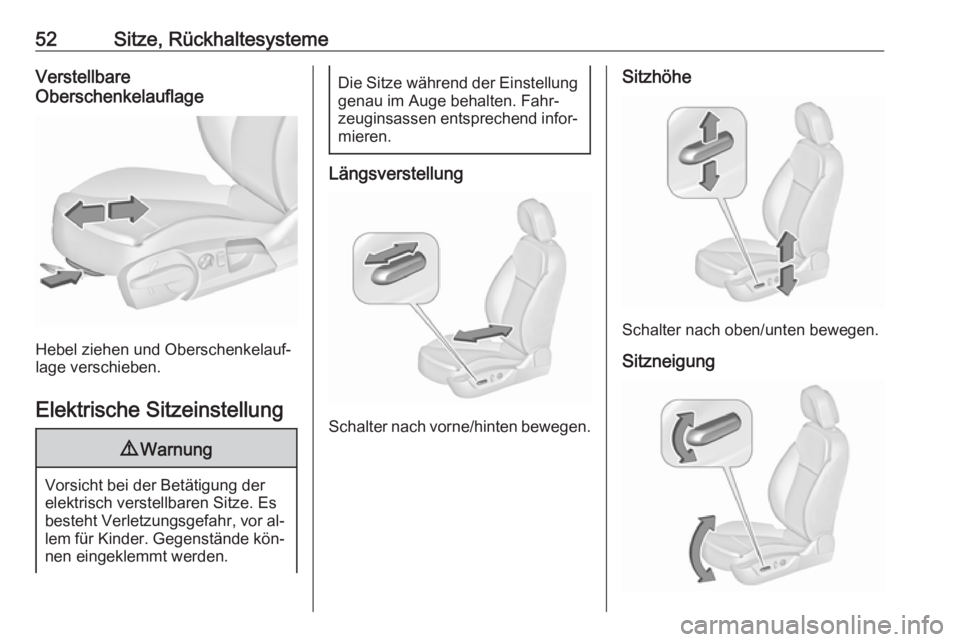

52Sitze, RückhaltesystemeVerstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Elektrische Sitzeinstellung
9 Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor al‐ lem für Kinder. Gegenstände kön‐
nen eingeklemmt werden.
Die Sitze während der Einstellung
genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Längsverstellung
Schalter nach vorne/hinten bewegen.
Sitzhöhe
Schalter nach oben/unten bewegen.
Sitzneigung
Page 55 of 347

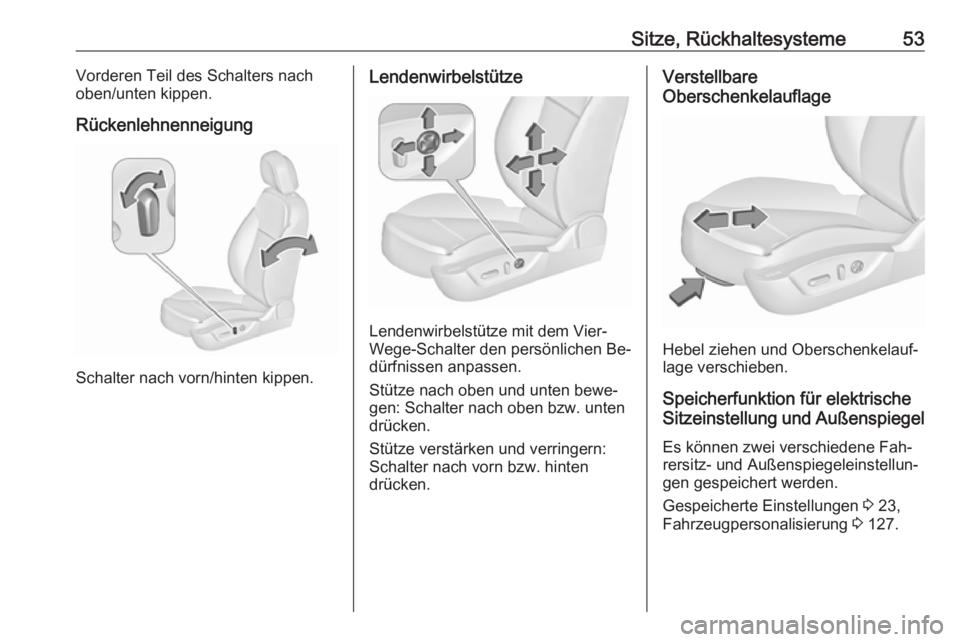

Sitze, Rückhaltesysteme53Vorderen Teil des Schalters nach
oben/unten kippen.
Rückenlehnenneigung
Schalter nach vorn/hinten kippen.
Lendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter den persönlichen Be‐
dürfnissen anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Speicherfunktion für elektrische
Sitzeinstellung und Außenspiegel
Es können zwei verschiedene Fah‐
rersitz- und Außenspiegeleinstellun‐
gen gespeichert werden.
Gespeicherte Einstellungen 3 23,
Fahrzeugpersonalisierung 3 127.
Page 56 of 347

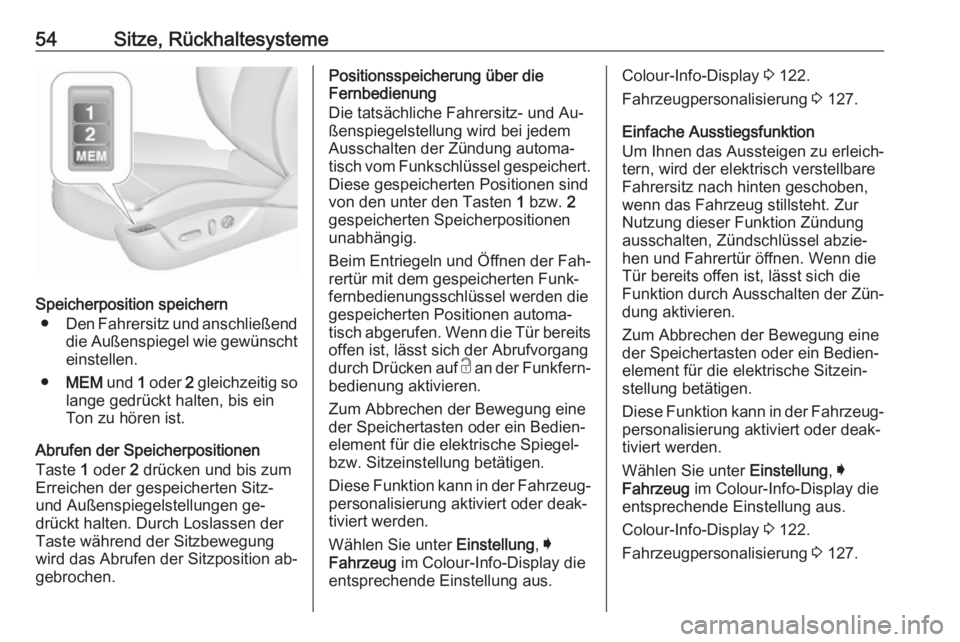

54Sitze, Rückhaltesysteme
Speicherposition speichern● Den Fahrersitz und anschließend
die Außenspiegel wie gewünscht
einstellen.
● MEM und 1 oder 2 gleichzeitig so
lange gedrückt halten, bis ein
Ton zu hören ist.
Abrufen der Speicherpositionen
Taste 1 oder 2 drücken und bis zum
Erreichen der gespeicherten Sitz-
und Außenspiegelstellungen ge‐
drückt halten. Durch Loslassen der
Taste während der Sitzbewegung
wird das Abrufen der Sitzposition ab‐
gebrochen.
Positionsspeicherung über die
Fernbedienung
Die tatsächliche Fahrersitz- und Au‐ ßenspiegelstellung wird bei jedem
Ausschalten der Zündung automa‐
tisch vom Funkschlüssel gespeichert.
Diese gespeicherten Positionen sind
von den unter den Tasten 1 bzw. 2
gespeicherten Speicherpositionen
unabhängig.
Beim Entriegeln und Öffnen der Fah‐
rertür mit dem gespeicherten Funk‐
fernbedienungsschlüssel werden die
gespeicherten Positionen automa‐
tisch abgerufen. Wenn die Tür bereits offen ist, lässt sich der Abrufvorgang
durch Drücken auf c an der Funkfern‐
bedienung aktivieren.
Zum Abbrechen der Bewegung eine
der Speichertasten oder ein Bedien‐
element für die elektrische Spiegel-
bzw. Sitzeinstellung betätigen.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Einfache Ausstiegsfunktion
Um Ihnen das Aussteigen zu erleich‐
tern, wird der elektrisch verstellbare
Fahrersitz nach hinten geschoben,
wenn das Fahrzeug stillsteht. Zur Nutzung dieser Funktion Zündung
ausschalten, Zündschlüssel abzie‐
hen und Fahrertür öffnen. Wenn die
Tür bereits offen ist, lässt sich die
Funktion durch Ausschalten der Zün‐
dung aktivieren.
Zum Abbrechen der Bewegung eine
der Speichertasten oder ein Bedien‐
element für die elektrische Sitzein‐
stellung betätigen.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Page 57 of 347

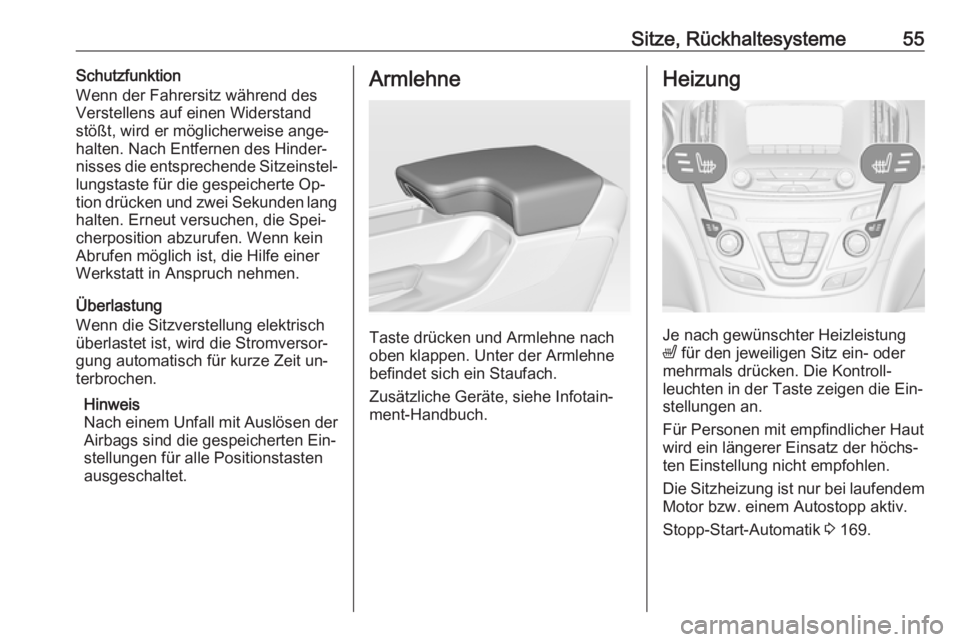

Sitze, Rückhaltesysteme55Schutzfunktion
Wenn der Fahrersitz während des
Verstellens auf einen Widerstand
stößt, wird er möglicherweise ange‐
halten. Nach Entfernen des Hinder‐
nisses die entsprechende Sitzeinstel‐
lungstaste für die gespeicherte Op‐
tion drücken und zwei Sekunden lang halten. Erneut versuchen, die Spei‐
cherposition abzurufen. Wenn kein
Abrufen möglich ist, die Hilfe einer
Werkstatt in Anspruch nehmen.
Überlastung
Wenn die Sitzverstellung elektrisch überlastet ist, wird die Stromversor‐
gung automatisch für kurze Zeit un‐
terbrochen.
Hinweis
Nach einem Unfall mit Auslösen der
Airbags sind die gespeicherten Ein‐
stellungen für alle Positionstasten
ausgeschaltet.Armlehne
Taste drücken und Armlehne nach
oben klappen. Unter der Armlehne
befindet sich ein Staufach.
Zusätzliche Geräte, siehe Infotain‐
ment-Handbuch.
Heizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die Ein‐ stellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 169.
Page 58 of 347

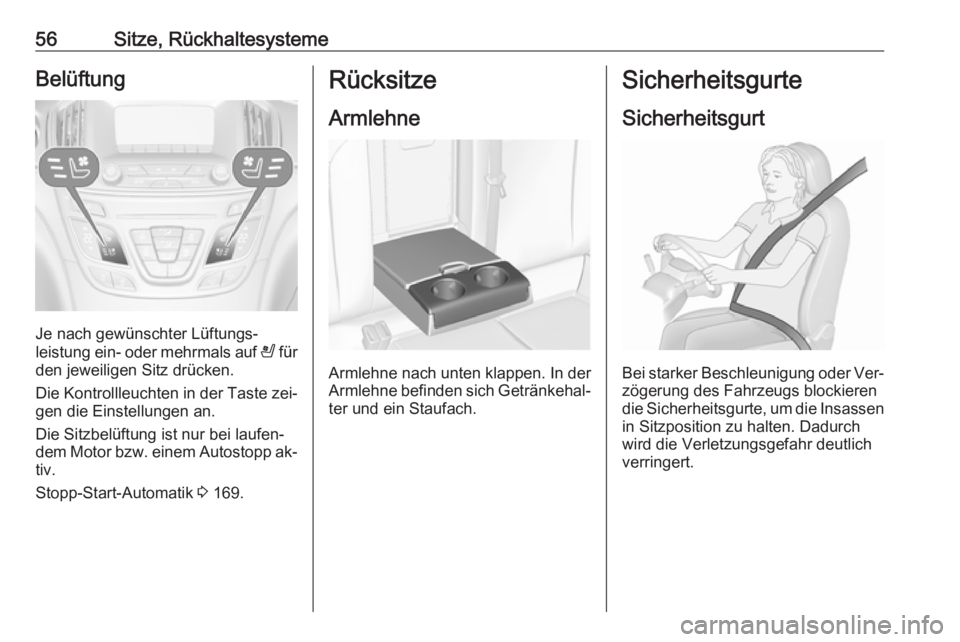

56Sitze, RückhaltesystemeBelüftung
Je nach gewünschter Lüftungs‐
leistung ein- oder mehrmals auf A für
den jeweiligen Sitz drücken.
Die Kontrollleuchten in der Taste zei‐
gen die Einstellungen an.
Die Sitzbelüftung ist nur bei laufen‐
dem Motor bzw. einem Autostopp ak‐
tiv.
Stopp-Start-Automatik 3 169.
Rücksitze
Armlehne
Armlehne nach unten klappen. In der Armlehne befinden sich Getränkehal‐
ter und ein Staufach.
Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Dadurch
wird die Verletzungsgefahr deutlich
verringert.
Page 59 of 347
Sitze, Rückhaltesysteme579Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 66.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen, Ver‐
schmutzung und ordnungsgemäße
Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐ löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen
Für jeden Sitz ist eine Erinnerungs‐
leuchte „Sicherheitsgurt anlegen“
verfügbar. Für die Vordersitze wer‐
den die Kontrollleuchten X und k
bzw. für die Rücksitze das Symbol X
im Driver Information Center ange‐
zeigt 3 107.
Versionsabhängig ist der Beifahrer‐
sitz möglicherweise nicht mit einer Si‐ cherheitsgurtanzeige ausgerüstet.
Gurtkraftbegrenzer Die Belastung des Körpers wird durch
die kontrollierte Freigabe des Gurtes
während einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 108.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐ straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐ genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
Page 60 of 347
58Sitze, RückhaltesystemeDreipunkt-SicherheitsgurtAnlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet. Den Beckengurt während der
Fahrt durch Ziehen am Schultergurt
regelmäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine Ge‐
genstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder zer‐
brechliche Gegenstände in den
Taschen der Kleidung führen.
Sicherheitsgurt anlegen X, k 3 107.
Insignia OPC
Den Sicherheitsgurt beim Anlegen
durch die Gurtführung an der Rü‐ ckenlehne führen.
