OPEL INSIGNIA 2016.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016.5Pages: 347, PDF-Größe: 9.34 MB
Page 31 of 347

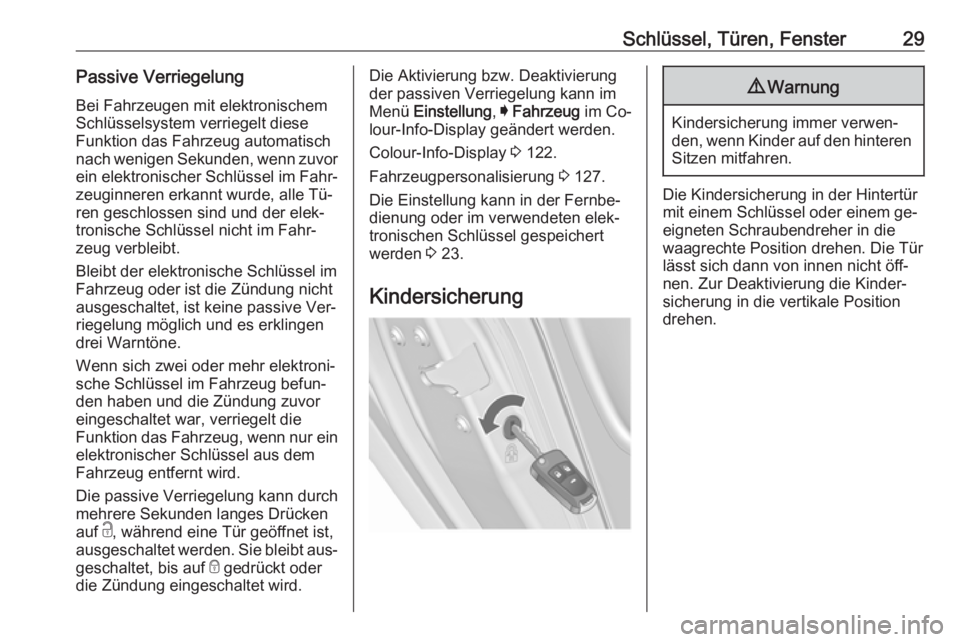

Schlüssel, Türen, Fenster29Passive VerriegelungBei Fahrzeugen mit elektronischem
Schlüsselsystem verriegelt diese
Funktion das Fahrzeug automatisch
nach wenigen Sekunden, wenn zuvor
ein elektronischer Schlüssel im Fahr‐
zeuginneren erkannt wurde, alle Tü‐
ren geschlossen sind und der elek‐
tronische Schlüssel nicht im Fahr‐
zeug verbleibt.
Bleibt der elektronische Schlüssel im
Fahrzeug oder ist die Zündung nicht
ausgeschaltet, ist keine passive Ver‐
riegelung möglich und es erklingen
drei Warntöne.
Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, verriegelt die
Funktion das Fahrzeug, wenn nur ein elektronischer Schlüssel aus dem
Fahrzeug entfernt wird.
Die passive Verriegelung kann durch
mehrere Sekunden langes Drücken
auf c, während eine Tür geöffnet ist,
ausgeschaltet werden. Sie bleibt aus‐
geschaltet, bis auf e gedrückt oder
die Zündung eingeschaltet wird.Die Aktivierung bzw. Deaktivierung
der passiven Verriegelung kann im
Menü Einstellung , I Fahrzeug im Co‐
lour-Info-Display geändert werden.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Die Einstellung kann in der Fernbe‐ dienung oder im verwendeten elek‐
tronischen Schlüssel gespeichert
werden 3 23.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Die Kindersicherung in der Hintertür
mit einem Schlüssel oder einem ge‐
eigneten Schraubendreher in die
waagrechte Position drehen. Die Tür
lässt sich dann von innen nicht öff‐
nen. Zur Deaktivierung die Kinder‐
sicherung in die vertikale Position
drehen.
Page 32 of 347
30Schlüssel, Türen, FensterTürenLaderaumHecktür
Öffnen
Schrägheck, 5-türig, Sports Tourer,
Country Tourer
Nach dem Entriegeln auf die Taste
unter der Heckklappenleiste drücken
und die Heckklappe von Hand öffnen.
4-türige Limousine
Auf x an der Funkfernbedienung
drücken, bis sich die Heckklappe au‐
tomatisch öffnet, oder nach dem Ent‐ riegeln auf die Taste unter der Heck‐
klappenleiste drücken.
Zentralverriegelung 3 24.
Schließen
Griff auf der Innenseite verwenden.
Grifftaste unter der Leiste beim
Schließen nicht ziehen, damit die Hecktür nicht erneut entriegelt wird.
Zentralverriegelung 3 24.
Page 33 of 347

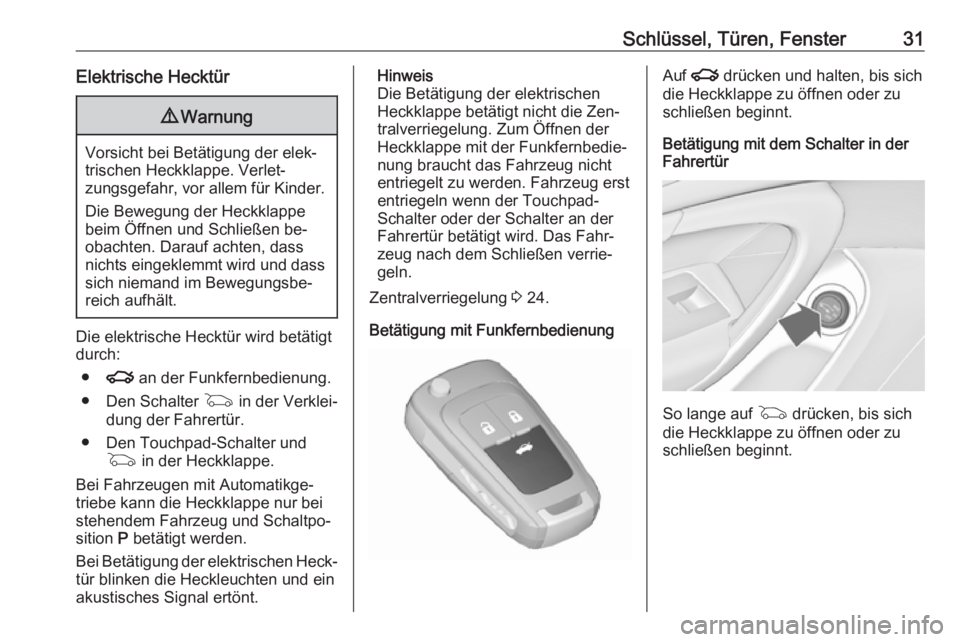

Schlüssel, Türen, Fenster31Elektrische Hecktür9Warnung
Vorsicht bei Betätigung der elek‐
trischen Heckklappe. Verlet‐
zungsgefahr, vor allem für Kinder.
Die Bewegung der Heckklappe
beim Öffnen und Schließen be‐
obachten. Darauf achten, dass
nichts eingeklemmt wird und dass
sich niemand im Bewegungsbe‐ reich aufhält.
Die elektrische Hecktür wird betätigt
durch:
● x an der Funkfernbedienung.
● Den Schalter G in der Verklei‐
dung der Fahrertür.
● Den Touchpad-Schalter und G in der Heckklappe.
Bei Fahrzeugen mit Automatikge‐
triebe kann die Heckklappe nur bei
stehendem Fahrzeug und Schaltpo‐
sition P betätigt werden.
Bei Betätigung der elektrischen Heck‐
tür blinken die Heckleuchten und ein
akustisches Signal ertönt.
Hinweis
Die Betätigung der elektrischen
Heckklappe betätigt nicht die Zen‐
tralverriegelung. Zum Öffnen der
Heckklappe mit der Funkfernbedie‐
nung braucht das Fahrzeug nicht
entriegelt zu werden. Fahrzeug erst
entriegeln wenn der Touchpad-
Schalter oder der Schalter an der
Fahrertür betätigt wird. Das Fahr‐
zeug nach dem Schließen verrie‐
geln.
Zentralverriegelung 3 24.
Betätigung mit FunkfernbedienungAuf x drücken und halten, bis sich
die Heckklappe zu öffnen oder zu
schließen beginnt.
Betätigung mit dem Schalter in der
Fahrertür
So lange auf G drücken, bis sich
die Heckklappe zu öffnen oder zu
schließen beginnt.
Page 34 of 347

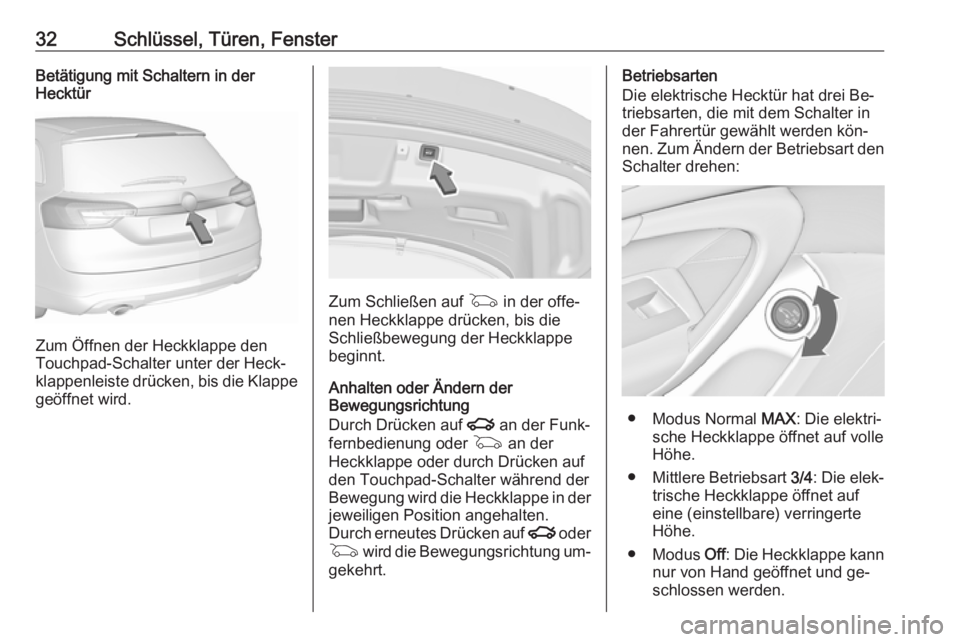

32Schlüssel, Türen, FensterBetätigung mit Schaltern in der
Hecktür
Zum Öffnen der Heckklappe den
Touchpad-Schalter unter der Heck‐
klappenleiste drücken, bis die Klappe geöffnet wird.
Zum Schließen auf G in der offe‐
nen Heckklappe drücken, bis die
Schließbewegung der Heckklappe
beginnt.
Anhalten oder Ändern der
Bewegungsrichtung
Durch Drücken auf x an der Funk‐
fernbedienung oder G an der
Heckklappe oder durch Drücken auf den Touchpad-Schalter während der Bewegung wird die Heckklappe in der
jeweiligen Position angehalten.
Durch erneutes Drücken auf x oder
G wird die Bewegungsrichtung um‐
gekehrt.
Betriebsarten
Die elektrische Hecktür hat drei Be‐
triebsarten, die mit dem Schalter in
der Fahrertür gewählt werden kön‐
nen. Zum Ändern der Betriebsart den
Schalter drehen:
● Modus Normal MAX: Die elektri‐
sche Heckklappe öffnet auf volle
Höhe.
● Mittlere Betriebsart 3/4: Die elek‐
trische Heckklappe öffnet auf
eine (einstellbare) verringerte Höhe.
● Modus Off: Die Heckklappe kann
nur von Hand geöffnet und ge‐
schlossen werden.
Page 35 of 347

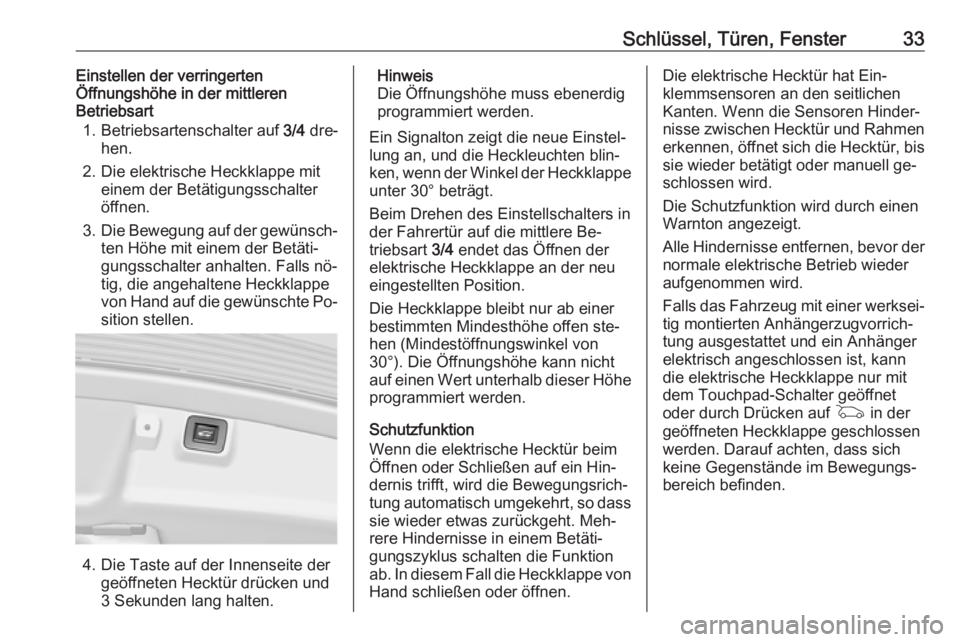

Schlüssel, Türen, Fenster33Einstellen der verringerten
Öffnungshöhe in der mittleren
Betriebsart
1. Betriebsartenschalter auf 3/4 dre‐
hen.
2. Die elektrische Heckklappe mit einem der Betätigungsschalter
öffnen.
3. Die Bewegung auf der gewünsch‐
ten Höhe mit einem der Betäti‐
gungsschalter anhalten. Falls nö‐
tig, die angehaltene Heckklappe
von Hand auf die gewünschte Po‐
sition stellen.
4. Die Taste auf der Innenseite der geöffneten Hecktür drücken und
3 Sekunden lang halten.
Hinweis
Die Öffnungshöhe muss ebenerdig
programmiert werden.
Ein Signalton zeigt die neue Einstel‐ lung an, und die Heckleuchten blin‐
ken, wenn der Winkel der Heckklappe
unter 30° beträgt.
Beim Drehen des Einstellschalters in
der Fahrertür auf die mittlere Be‐
triebsart 3/4 endet das Öffnen der
elektrische Heckklappe an der neu
eingestellten Position.
Die Heckklappe bleibt nur ab einer
bestimmten Mindesthöhe offen ste‐
hen (Mindestöffnungswinkel von
30°). Die Öffnungshöhe kann nicht
auf einen Wert unterhalb dieser Höhe
programmiert werden.
Schutzfunktion
Wenn die elektrische Hecktür beim
Öffnen oder Schließen auf ein Hin‐
dernis trifft, wird die Bewegungsrich‐
tung automatisch umgekehrt, so dass sie wieder etwas zurückgeht. Meh‐
rere Hindernisse in einem Betäti‐
gungszyklus schalten die Funktion
ab. In diesem Fall die Heckklappe von
Hand schließen oder öffnen.Die elektrische Hecktür hat Ein‐
klemmsensoren an den seitlichen
Kanten. Wenn die Sensoren Hinder‐
nisse zwischen Hecktür und Rahmen
erkennen, öffnet sich die Hecktür, bis
sie wieder betätigt oder manuell ge‐
schlossen wird.
Die Schutzfunktion wird durch einen
Warnton angezeigt.
Alle Hindernisse entfernen, bevor der
normale elektrische Betrieb wieder
aufgenommen wird.
Falls das Fahrzeug mit einer werksei‐ tig montierten Anhängerzugvorrich‐
tung ausgestattet und ein Anhänger
elektrisch angeschlossen ist, kann die elektrische Heckklappe nur mit
dem Touchpad-Schalter geöffnet
oder durch Drücken auf G in der
geöffneten Heckklappe geschlossen werden. Darauf achten, dass sich
keine Gegenstände im Bewegungs‐
bereich befinden.
Page 36 of 347
34Schlüssel, Türen, FensterAllgemeine Hinweise für die
Betätigung der Hecktür9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und so‐
gar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Heck‐
klappe prüfen, dass sich keine
Hindernisse wie etwa ein Gara‐
gentor im Bereich darüber befin‐
den. Immer den Bewegungsbe‐
reich über und hinter der Heck‐
klappe prüfen.
Hinweis
Elektrische Heckklappe: Bei Druck‐
verlust in den Gasfedern der geö‐
ffneten Heckklappe senkt sich die
Heckklappe leicht ab und wird dann
vom System angehalten. Danach
wird die Heckklappe elektrisch ge‐
öffnet und geschlossen. Während‐
dessen blinken die Rückleuchten
und es ertönt ein Signalton. Nach
dem Schließen kann die Heckklappe möglicherweise erst nach einer War‐
tung in einer Werkstatt wieder be‐
dient werden.
Hinweis
Die Betätigung der elektrischen
Heckklappe ist bei zu geringer Bat‐
terieladung deaktiviert. In diesem
Fall kann die Heckklappe möglicher‐
weise auch manuell nicht geöffnet
werden.
Hinweis
Wenn die elektrische Heckklappe
deaktiviert ist und alle Türen entrie‐
gelt sind, kann die Heckklappe ma‐
nuell betätigt werden. In diesem Fall muss zum Schließen der Heck‐
klappe erheblich mehr Kraft aufgew‐
endet werden.Hinweis
Bei niedrigen Außentemperaturen
öffnet sich die Hecktür möglicher‐ weise nicht vollständig. In diesem
Fall die Hecktür manuell bis zur nor‐ malen Endstellung anheben.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Page 37 of 347

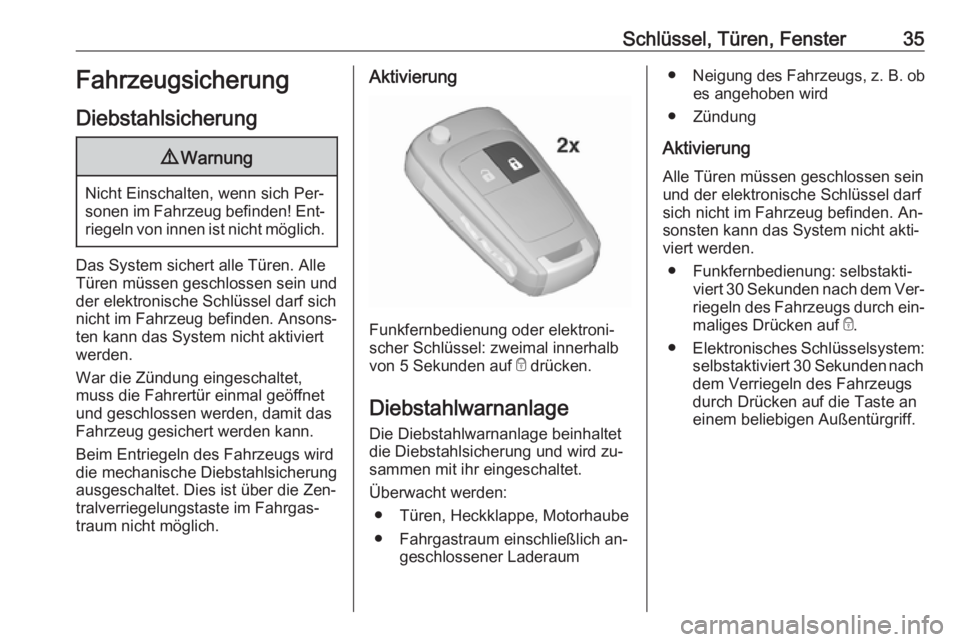

Schlüssel, Türen, Fenster35Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich Per‐
sonen im Fahrzeug befinden! Ent‐ riegeln von innen ist nicht möglich.
Das System sichert alle Türen. Alle
Türen müssen geschlossen sein und
der elektronische Schlüssel darf sich
nicht im Fahrzeug befinden. Ansons‐
ten kann das System nicht aktiviert
werden.
War die Zündung eingeschaltet,
muss die Fahrertür einmal geöffnet
und geschlossen werden, damit das
Fahrzeug gesichert werden kann.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Dies ist über die Zen‐
tralverriegelungstaste im Fahrgas‐
traum nicht möglich.
Aktivierung
Funkfernbedienung oder elektroni‐
scher Schlüssel: zweimal innerhalb
von 5 Sekunden auf e drücken.
Diebstahlwarnanlage
Die Diebstahlwarnanlage beinhaltet
die Diebstahlsicherung und wird zu‐
sammen mit ihr eingeschaltet.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Fahrgastraum einschließlich an‐ geschlossener Laderaum
● Neigung des Fahrzeugs, z. B. ob
es angehoben wird
● Zündung
Aktivierung
Alle Türen müssen geschlossen sein
und der elektronische Schlüssel darf
sich nicht im Fahrzeug befinden. An‐
sonsten kann das System nicht akti‐
viert werden.
● Funkfernbedienung: selbstakti‐ viert 30 Sekunden nach dem Ver‐
riegeln des Fahrzeugs durch ein‐
maliges Drücken auf e.
● Elektronisches Schlüsselsystem:
selbstaktiviert 30 Sekunden nach dem Verriegeln des Fahrzeugs
durch Drücken auf die Taste an
einem beliebigen Außentürgriff.
Page 38 of 347

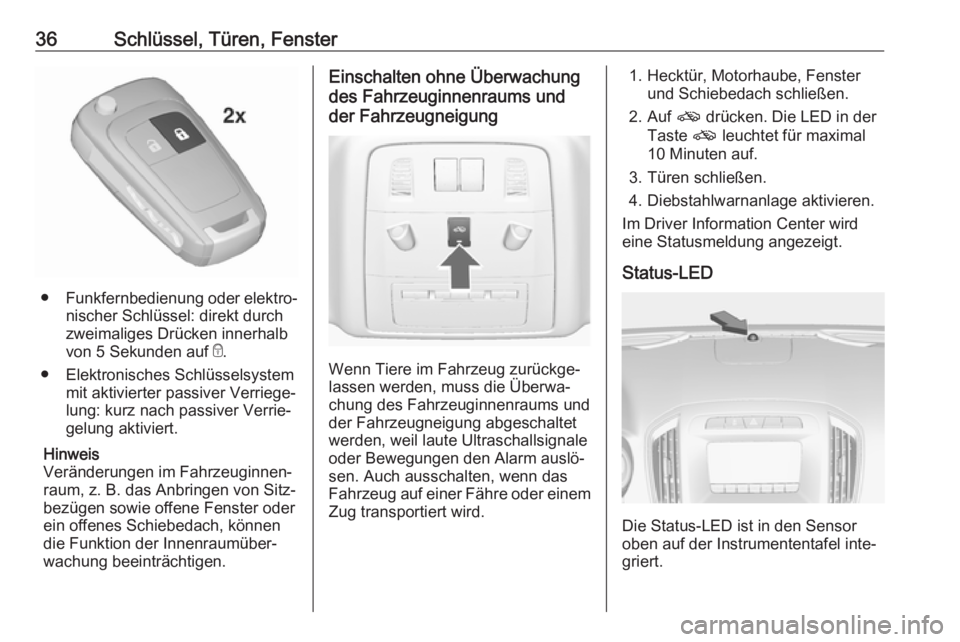

36Schlüssel, Türen, Fenster
●Funkfernbedienung oder elektro‐
nischer Schlüssel: direkt durch
zweimaliges Drücken innerhalb
von 5 Sekunden auf e.
● Elektronisches Schlüsselsystem mit aktivierter passiver Verriege‐
lung: kurz nach passiver Verrie‐
gelung aktiviert.
Hinweis
Veränderungen im Fahrzeuginnen‐ raum, z. B. das Anbringen von Sitz‐
bezügen sowie offene Fenster oder
ein offenes Schiebedach, können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.
Einschalten ohne Überwachung
des Fahrzeuginnenraums und
der Fahrzeugneigung
Wenn Tiere im Fahrzeug zurückge‐
lassen werden, muss die Überwa‐
chung des Fahrzeuginnenraums und der Fahrzeugneigung abgeschaltet
werden, weil laute Ultraschallsignale oder Bewegungen den Alarm auslö‐
sen. Auch ausschalten, wenn das
Fahrzeug auf einer Fähre oder einem
Zug transportiert wird.
1. Hecktür, Motorhaube, Fenster und Schiebedach schließen.
2. Auf o drücken. Die LED in der
Taste o leuchtet für maximal
10 Minuten auf.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Im Driver Information Center wird
eine Statusmeldung angezeigt.
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Page 39 of 347

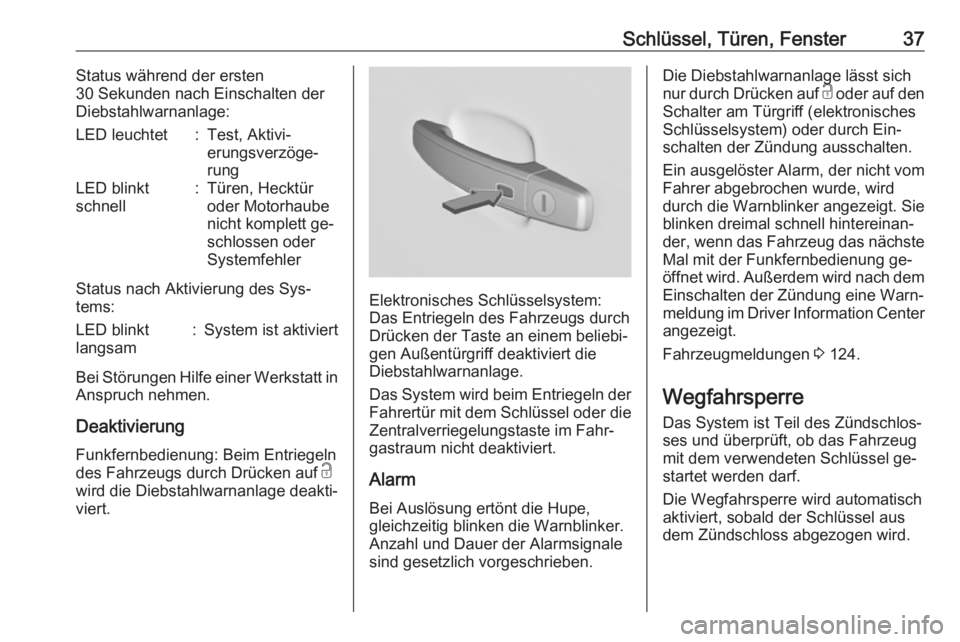

Schlüssel, Türen, Fenster37Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED leuchtet:Test, Aktivi‐
erungsverzöge‐
rungLED blinkt
schnell:Türen, Hecktür
oder Motorhaube
nicht komplett ge‐
schlossen oder
Systemfehler
Status nach Aktivierung des Sys‐ tems:
LED blinkt
langsam:System ist aktiviert
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Deaktivierung Funkfernbedienung: Beim Entriegelndes Fahrzeugs durch Drücken auf c
wird die Diebstahlwarnanlage deakti‐
viert.
Elektronisches Schlüsselsystem:
Das Entriegeln des Fahrzeugs durch
Drücken der Taste an einem beliebi‐
gen Außentürgriff deaktiviert die
Diebstahlwarnanlage.
Das System wird beim Entriegeln der Fahrertür mit dem Schlüssel oder die
Zentralverriegelungstaste im Fahr‐
gastraum nicht deaktiviert.
Alarm Bei Auslösung ertönt die Hupe,
gleichzeitig blinken die Warnblinker. Anzahl und Dauer der Alarmsignale
sind gesetzlich vorgeschrieben.
Die Diebstahlwarnanlage lässt sich
nur durch Drücken auf c oder auf den
Schalter am Türgriff (elektronisches
Schlüsselsystem) oder durch Ein‐
schalten der Zündung ausschalten.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird
durch die Warnblinker angezeigt. Sie
blinken dreimal schnell hintereinan‐
der, wenn das Fahrzeug das nächste Mal mit der Funkfernbedienung ge‐
öffnet wird. Außerdem wird nach dem
Einschalten der Zündung eine Warn‐
meldung im Driver Information Center angezeigt.
Fahrzeugmeldungen 3 124.
Wegfahrsperre
Das System ist Teil des Zündschlos‐
ses und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel ge‐
startet werden darf.
Die Wegfahrsperre wird automatisch
aktiviert, sobald der Schlüssel aus
dem Zündschloss abgezogen wird.
Page 40 of 347

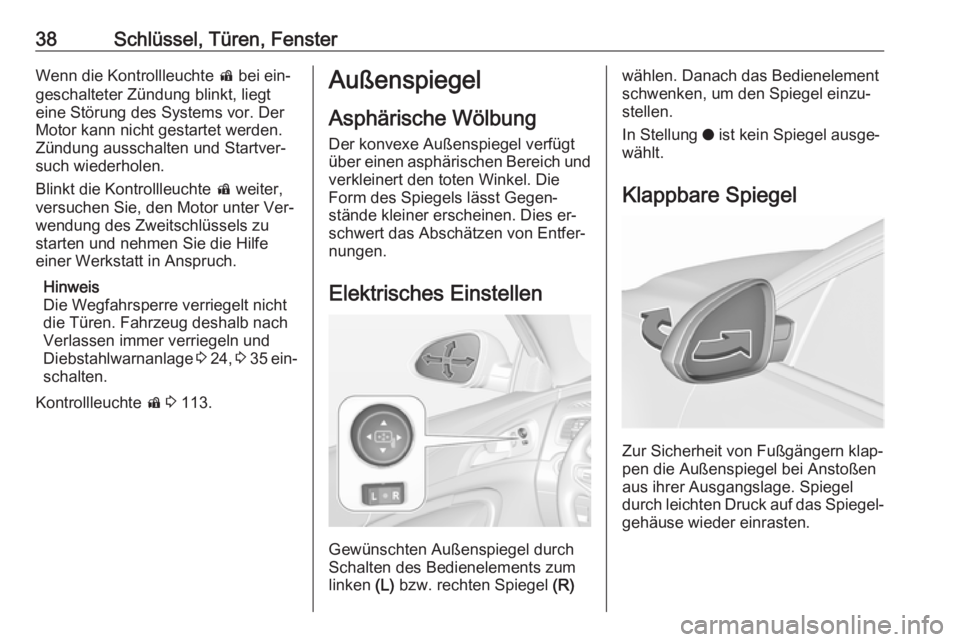

38Schlüssel, Türen, FensterWenn die Kontrollleuchte d bei ein‐
geschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen.
Blinkt die Kontrollleuchte d weiter,
versuchen Sie, den Motor unter Ver‐ wendung des Zweitschlüssels zu
starten und nehmen Sie die Hilfe
einer Werkstatt in Anspruch.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Fahrzeug deshalb nach
Verlassen immer verriegeln und
Diebstahlwarnanlage 3 24 , 3 35 ein‐
schalten.
Kontrollleuchte d 3 113.Außenspiegel
Asphärische Wölbung Der konvexe Außenspiegel verfügt
über einen asphärischen Bereich und verkleinert den toten Winkel. Die
Form des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies er‐
schwert das Abschätzen von Entfer‐
nungen.
Elektrisches Einstellen
Gewünschten Außenspiegel durch
Schalten des Bedienelements zum
linken (L) bzw. rechten Spiegel (R)
wählen. Danach das Bedienelement
schwenken, um den Spiegel einzu‐
stellen.
In Stellung o ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
