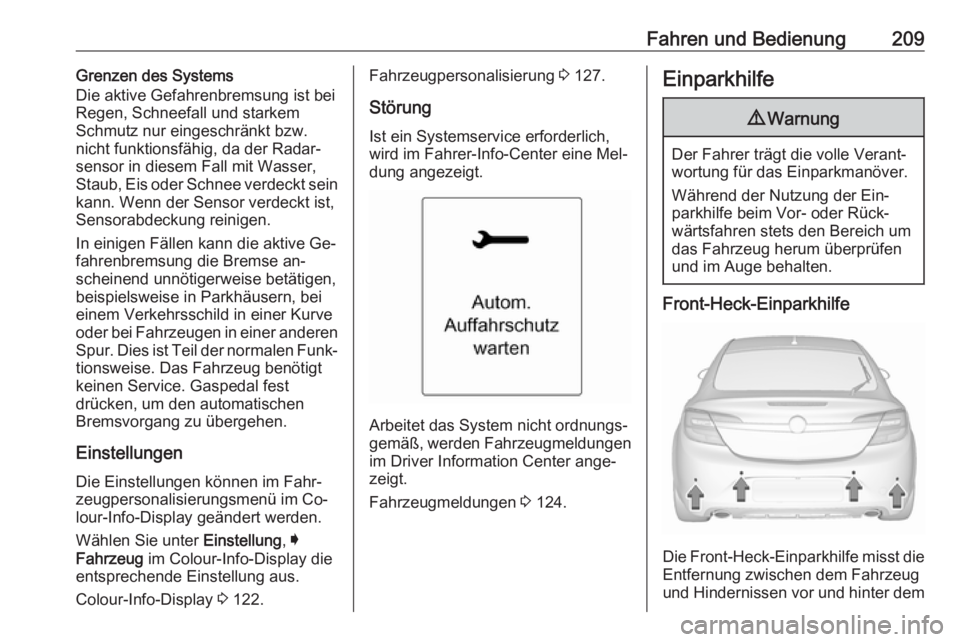

Fahren und Bedienung209Grenzen des Systems
Die aktive Gefahrenbremsung ist bei
Regen, Schneefall und starkem
Schmutz nur eingeschränkt bzw. nicht funktionsfähig, da der Radar‐
sensor in diesem Fall mit Wasser,
Staub, Eis oder Schnee verdeckt sein
kann. Wenn der Sensor verdeckt ist,
Sensorabdeckung reinigen.
In einigen Fällen kann die aktive Ge‐ fahrenbremsung die Bremse an‐
scheinend unnötigerweise betätigen,
beispielsweise in Parkhäusern, bei
einem Verkehrsschild in einer Kurve
oder bei Fahrzeugen in einer anderen Spur. Dies ist Teil der normalen Funk‐
tionsweise. Das Fahrzeug benötigt
keinen Service. Gaspedal fest
drücken, um den automatischen
Bremsvorgang zu übergehen.
Einstellungen
Die Einstellungen können im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display geändert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.Fahrzeugpersonalisierung 3 127.
Störung Ist ein Systemservice erforderlich,
wird im Fahrer-Info-Center eine Mel‐
dung angezeigt.
Arbeitet das System nicht ordnungs‐
gemäß, werden Fahrzeugmeldungen
im Driver Information Center ange‐
zeigt.
Fahrzeugmeldungen 3 124.
Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Front-Heck-Einparkhilfe
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem

210Fahren und BedienungFahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐ nal für Hindernisse an der Front wirdüber die Frontlautsprecher und für
Hindernisse am Heck von der Rück‐
seite des Fahrzeugs ausgegeben.
Aktivierung
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐ digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐
schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Funktionsweise
Das System warnt den Fahrer mit akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.
Darüber hinaus wird der Abstand zu
einem Hindernis im Driver Informa‐
tion Center 3 115 angezeigt.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.

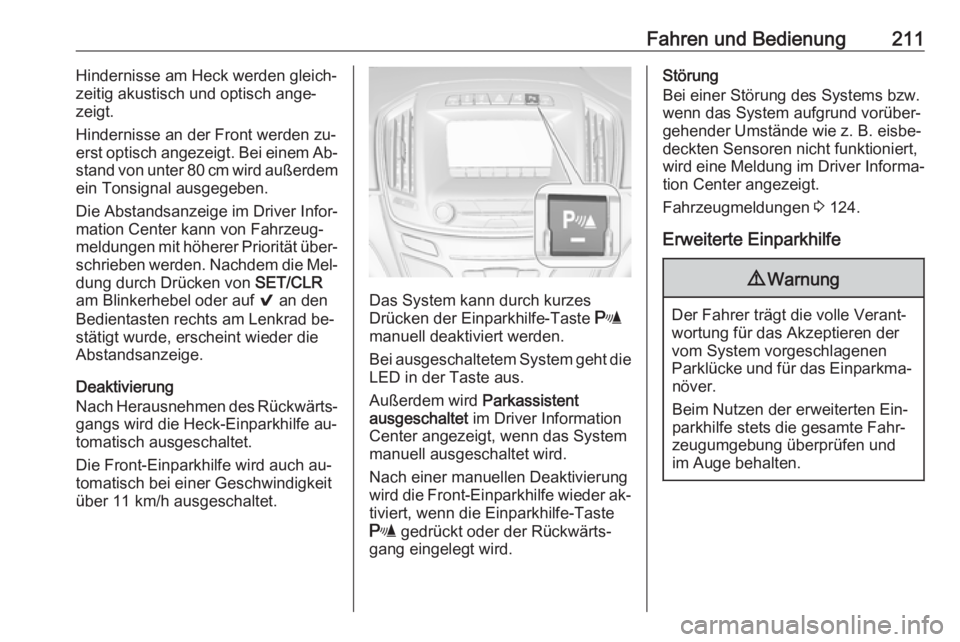

Fahren und Bedienung211Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐ erst optisch angezeigt. Bei einem Ab‐
stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.
Die Abstandsanzeige im Driver Infor‐ mation Center kann von Fahrzeug‐meldungen mit höherer Priorität über‐ schrieben werden. Nachdem die Mel‐
dung durch Drücken von SET/CLR
am Blinkerhebel oder auf 9 an den
Bedientasten rechts am Lenkrad be‐
stätigt wurde, erscheint wieder die
Abstandsanzeige.
Deaktivierung
Nach Herausnehmen des Rückwärts‐ gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
über 11 km/h ausgeschaltet.
Das System kann durch kurzes
Drücken der Einparkhilfe-Taste r
manuell deaktiviert werden.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im Driver Information
Center angezeigt, wenn das System manuell ausgeschaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐
tiviert, wenn die Einparkhilfe-Taste
r gedrückt oder der Rückwärts‐
gang eingelegt wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände wie z. B. eisbe‐
deckten Sensoren nicht funktioniert,
wird eine Meldung im Driver Informa‐ tion Center angezeigt.
Fahrzeugmeldungen 3 124.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.

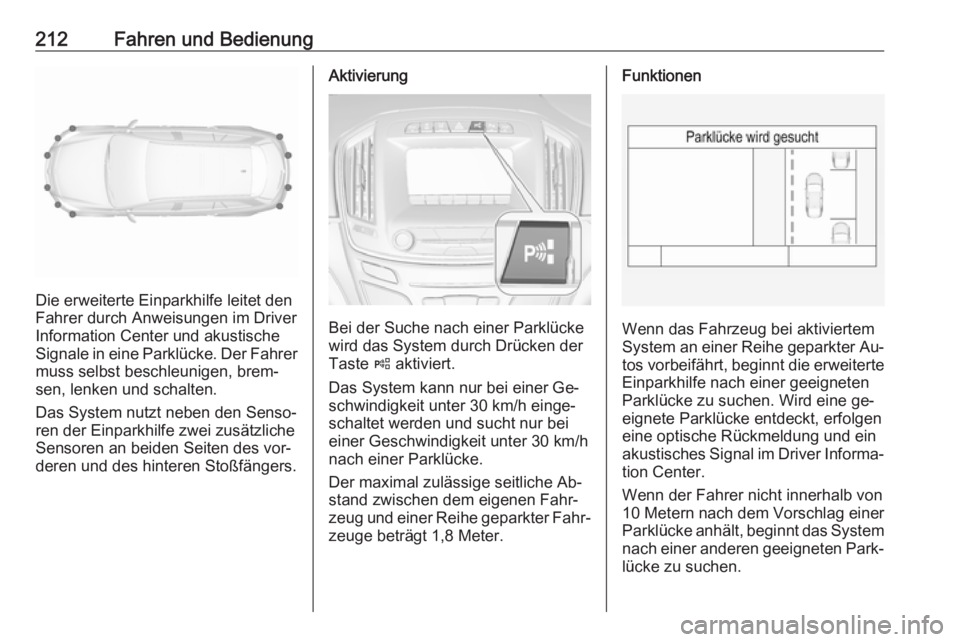

212Fahren und Bedienung
Die erweiterte Einparkhilfe leitet den
Fahrer durch Anweisungen im Driver
Information Center und akustische
Signale in eine Parklücke. Der Fahrer
muss selbst beschleunigen, brem‐
sen, lenken und schalten.
Das System nutzt neben den Senso‐
ren der Einparkhilfe zwei zusätzliche
Sensoren an beiden Seiten des vor‐
deren und des hinteren Stoßfängers.
Aktivierung
Bei der Suche nach einer Parklücke
wird das System durch Drücken der
Taste ( aktiviert.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige seitliche Ab‐
stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten
Parklücke zu suchen. Wird eine ge‐
eignete Parklücke entdeckt, erfolgen
eine optische Rückmeldung und ein
akustisches Signal im Driver Informa‐ tion Center.
Wenn der Fahrer nicht innerhalb von
10 Metern nach dem Vorschlag einer
Parklücke anhält, beginnt das System
nach einer anderen geeigneten Park‐ lücke zu suchen.

Fahren und Bedienung213

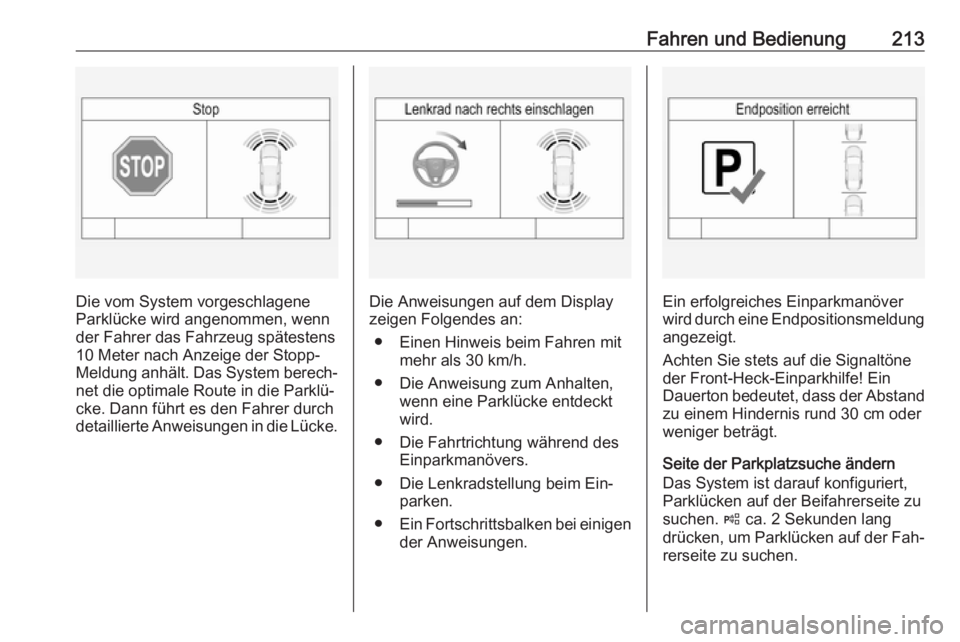

Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.Die Anweisungen auf dem Display
zeigen Folgendes an:
● Einen Hinweis beim Fahren mit mehr als 30 km/h.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Lenkradstellung beim Ein‐ parken.
● Ein Fortschrittsbalken bei einigen
der Anweisungen.Ein erfolgreiches Einparkmanöver
wird durch eine Endpositionsmeldung
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand
zu einem Hindernis rund 30 cm oder
weniger beträgt.
Seite der Parkplatzsuche ändern Das System ist darauf konfiguriert,
Parklücken auf der Beifahrerseite zu
suchen. ( ca. 2 Sekunden lang
drücken, um Parklücken auf der Fah‐ rerseite zu suchen.

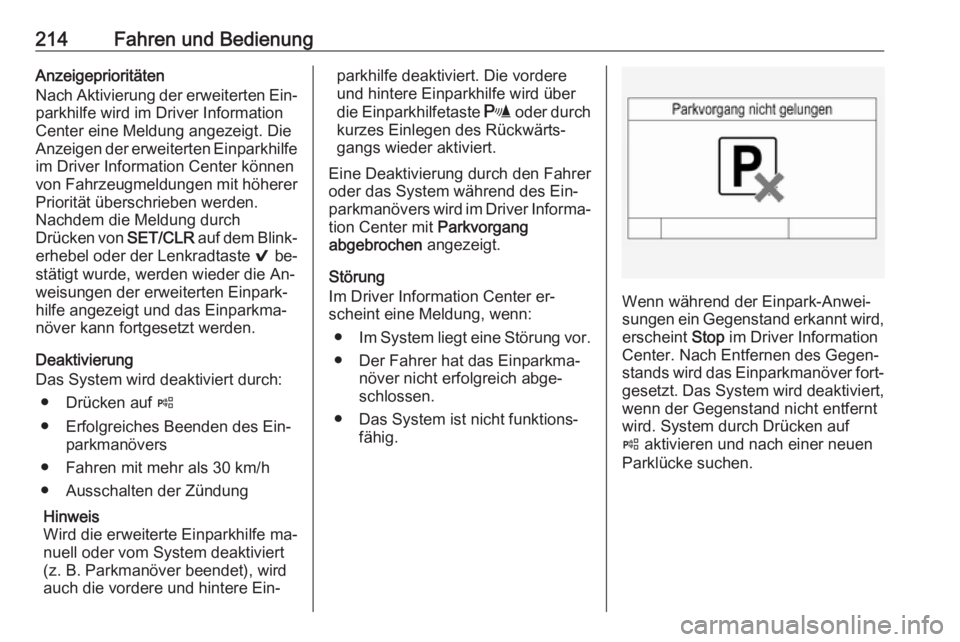

214Fahren und BedienungAnzeigeprioritäten
Nach Aktivierung der erweiterten Ein‐
parkhilfe wird im Driver Information
Center eine Meldung angezeigt. Die
Anzeigen der erweiterten Einparkhilfe im Driver Information Center können
von Fahrzeugmeldungen mit höherer Priorität überschrieben werden.
Nachdem die Meldung durch
Drücken von SET/CLR auf dem Blink‐
erhebel oder der Lenkradtaste 9 be‐
stätigt wurde, werden wieder die An‐
weisungen der erweiterten Einpark‐
hilfe angezeigt und das Einparkma‐
növer kann fortgesetzt werden.
Deaktivierung
Das System wird deaktiviert durch:
● Drücken auf (
● Erfolgreiches Beenden des Ein‐ parkmanövers
● Fahren mit mehr als 30 km/h
● Ausschalten der Zündung
Hinweis
Wird die erweiterte Einparkhilfe ma‐
nuell oder vom System deaktiviert
(z. B. Parkmanöver beendet), wird
auch die vordere und hintere Ein‐parkhilfe deaktiviert. Die vordere
und hintere Einparkhilfe wird über
die Einparkhilfetaste r oder durch
kurzes Einlegen des Rückwärts‐
gangs wieder aktiviert.
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Driver Informa‐
tion Center mit Parkvorgang
abgebrochen angezeigt.
Störung
Im Driver Information Center er‐
scheint eine Meldung, wenn:
● Im System liegt eine Störung vor.
● Der Fahrer hat das Einparkma‐ növer nicht erfolgreich abge‐
schlossen.
● Das System ist nicht funktions‐ fähig.
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Driver Information
Center. Nach Entfernen des Gegen‐ stands wird das Einparkmanöver fort‐ gesetzt. Das System wird deaktiviert,
wenn der Gegenstand nicht entfernt
wird. System durch Drücken auf
( aktivieren und nach einer neuen
Parklücke suchen.

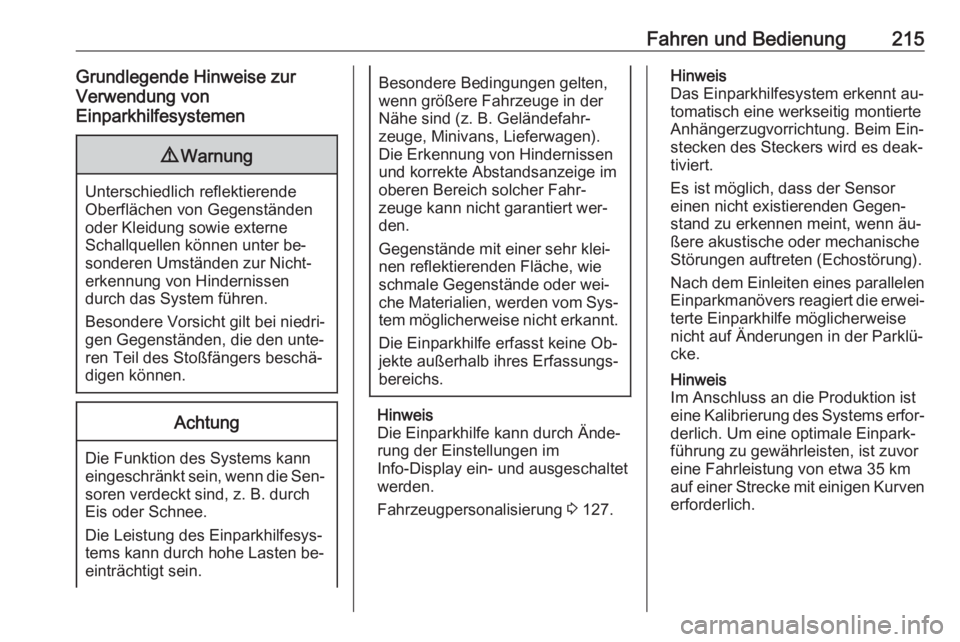

Fahren und Bedienung215Grundlegende Hinweise zur
Verwendung von
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Die Einparkhilfe kann durch Ände‐
rung der Einstellungen im
Info-Display ein- und ausgeschaltet
werden.
Fahrzeugpersonalisierung 3 127.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐ cke.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor eine Fahrleistung von etwa 35 kmauf einer Strecke mit einigen Kurven erforderlich.

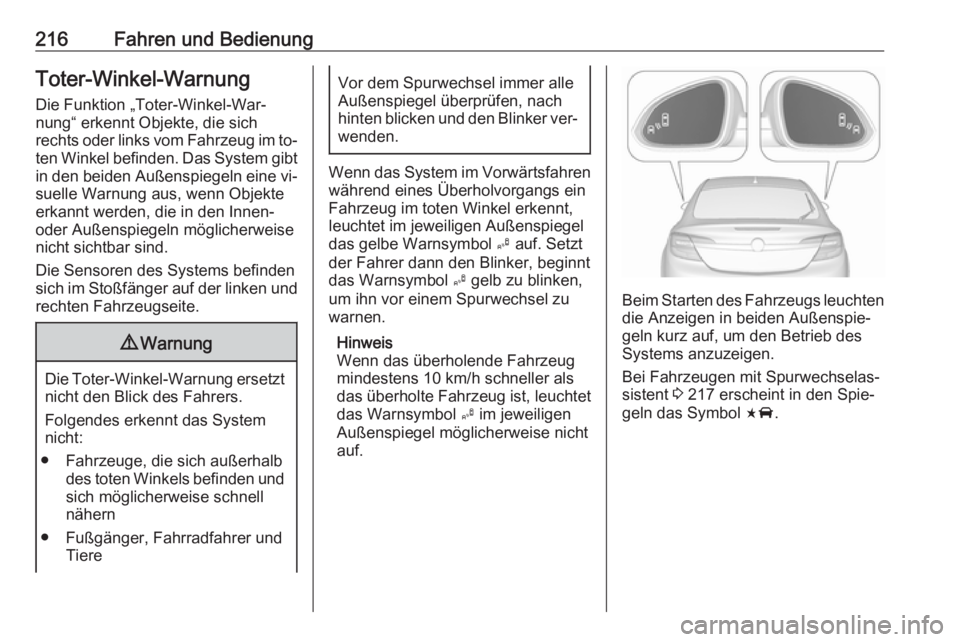

216Fahren und BedienungToter-Winkel-Warnung
Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht
auf.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Bei Fahrzeugen mit Spurwechselas‐
sistent 3 217 erscheint in den Spie‐
geln das Symbol F.

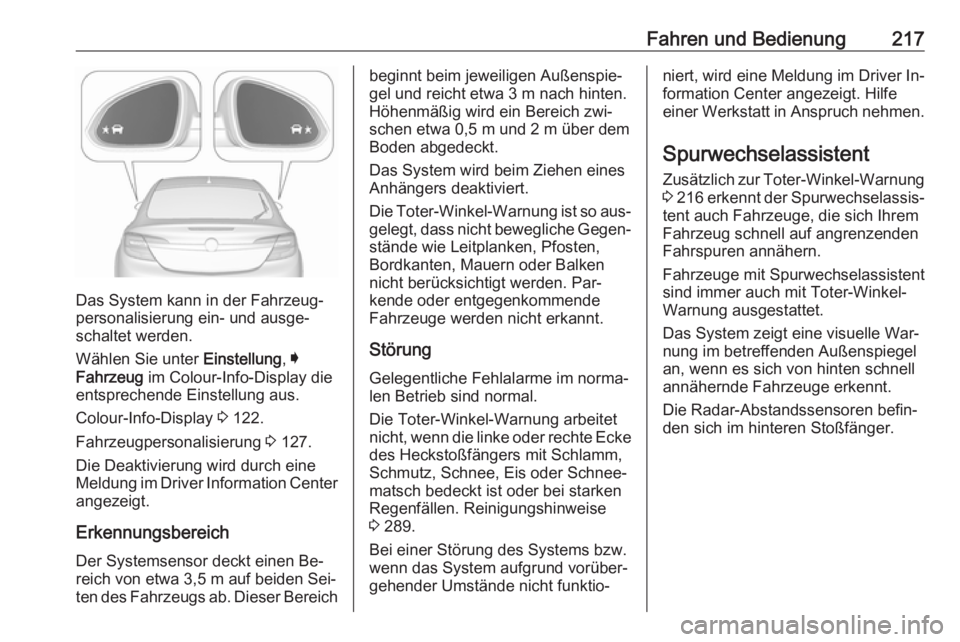

Fahren und Bedienung217
Das System kann in der Fahrzeug‐
personalisierung ein- und ausge‐
schaltet werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich Der Systemsensor deckt einen Be‐
reich von etwa 3,5 m auf beiden Sei‐
ten des Fahrzeugs ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐
gelegt, dass nicht bewegliche Gegen‐ stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung Gelegentliche Fehlalarme im norma‐
len Betrieb sind normal.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 289.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐niert, wird eine Meldung im Driver In‐
formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Spurwechselassistent Zusätzlich zur Toter-Winkel-Warnung 3 216 erkennt der Spurwechselassis‐
tent auch Fahrzeuge, die sich Ihrem
Fahrzeug schnell auf angrenzenden
Fahrspuren annähern.
Fahrzeuge mit Spurwechselassistent
sind immer auch mit Toter-Winkel-
Warnung ausgestattet.
Das System zeigt eine visuelle War‐
nung im betreffenden Außenspiegel
an, wenn es sich von hinten schnell annähernde Fahrzeuge erkennt.
Die Radar-Abstandssensoren befin‐
den sich im hinteren Stoßfänger.

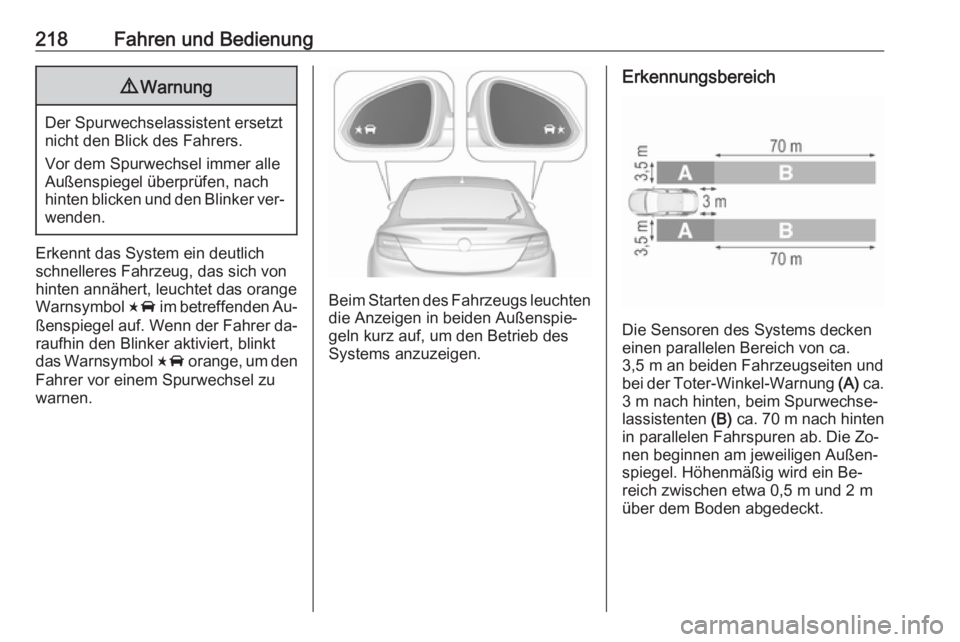

218Fahren und Bedienung9Warnung
Der Spurwechselassistent ersetzt
nicht den Blick des Fahrers.
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐ wenden.
Erkennt das System ein deutlich
schnelleres Fahrzeug, das sich von
hinten annähert, leuchtet das orange
Warnsymbol F im betreffenden Au‐
ßenspiegel auf. Wenn der Fahrer da‐
raufhin den Blinker aktiviert, blinkt
das Warnsymbol F orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Erkennungsbereich
Die Sensoren des Systems decken
einen parallelen Bereich von ca.
3,5 m an beiden Fahrzeugseiten und
bei der Toter-Winkel-Warnung (A) ca.
3 m nach hinten, beim Spurwechse‐
lassistenten (B) ca. 70 m nach hinten
in parallelen Fahrspuren ab. Die Zo‐
nen beginnen am jeweiligen Außen‐
spiegel. Höhenmäßig wird ein Be‐
reich zwischen etwa 0,5 m und 2 m
über dem Boden abgedeckt.
