Fahrzeugwartung289Country Tourer: Abdeckung mit der
oberen Lasche in die Vertiefung ein‐
setzen und Abdeckung festdrücken.Fahrzeugpflege
Außenpflege Schlösser
Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach Ge‐
brauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen. Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz,
Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile ent‐
halten, die Lackschäden verursachen
können.Bei Benutzung von Waschanlagen die Anweisungen der Waschanlagen‐
betreiber befolgen. Der Scheibenwi‐
scher für Windschutzscheibe und
Heckscheibe muss ausgeschaltet
sein. Antenne und außen am Fahr‐
zeug montiertes Zubehör wie zum
Beispiel Dachgepäckträger usw. ent‐
fernen.
Beim Waschen von Hand auch die In‐ nenbereiche der Radkästen gründlich
ausspülen.
Lackierte Fahrzeugteile regelmäßig
mit Wachs schützen.
Kanten und Falze an geöffneten Tü‐
ren und Motorhaube sowie von die‐
sen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für Alu‐ minium zugelassenen Reinigungslö‐
sung reinigen, um Schäden zu ver‐
meiden.

290FahrzeugwartungAchtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9 ver‐
wenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig spülen und able‐
dern. Leder häufig ausspülen. Für lackierte Flächen und Glas separate
Leder verwenden: Wachsrückstände
auf den Scheiben beeinträchtigen die Sicht.
Scharniere aller Türen von einer
Werkstatt einfetten lassen.
Teerflecken nicht mit harten Gegen‐
ständen entfernen. Auf lackierten Flä‐
chen Teerentferner-Spray verwen‐
den.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden, ät‐
zenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren
Fahrzeug regelmäßig wachsen (spä‐
testens, wenn das Wasser nicht mehr
abperlt). Der Lack trocknet sonst aus.
Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Ab‐
lagerungen gebildet haben.
Lackpolitur mit Silikon bildet einen ab‐ weisenden Schutzfilm, der ein Kon‐
servieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter Mit weichem, nicht faserndem Lap‐
pen oder mit Fensterleder unter Ver‐
wendung von Scheibenreiniger und
Insektenentferner reinigen.Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe
drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
Schmierende Wischerblätter mit
einem weichen Tuch und Scheiben‐
reiniger reinigen.
Schmutzreste mit einem weichen
Tuch und einem Fensterreiniger von
den Wischerblättern entfernen. Au‐
ßerdem die Scheibe von allen Rück‐
ständen wie Wachs, Insekten usw.
befreien.
Durch Vereisungen, Schmutz und
dauerhaftes Wischen auf trockenen
Scheiben werden die Scheibenwi‐
scher beschädigt oder sogar zerstört.

Fahrzeugwartung291SchiebedachNiemals mit Lösungs- oder Scheuer‐
mitteln, Kraftstoffen, aggressiven Mit‐
teln (z. B. Lackreiniger, acetonhalti‐
gen Lösungen usw.), säurehaltigen
oder stark alkalischen Mitteln bzw.
Scheuerschwämmen reinigen. Kein
Wachs und keine Poliermittel auf das Schiebedach auftragen.
Räder und Reifen Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐
ger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden wie die Karosserie.
Lackschäden
Kleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet.
Größere Lackschäden bzw. Rost von einer Werkstatt beseitigen lassen.Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien kön‐
nen die PVC-Schicht schädigen. Ar‐ beiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.
Flüssiggasanlage9 Gefahr
Flüssiggas ist schwerer als Luft
und kann sich an tief liegenden Stellen sammeln.
Achtung bei der Durchführung von Unterbodenarbeiten in einer
Mulde.
Für Lackierarbeiten und bei Verwen‐ dung einer Trockenkammer bei Tem‐ peraturen über 60 °C muss der Flüs‐
siggastank entfernt werden.
An der Flüssiggasanlage keine Ve‐ ränderungen vornehmen.
Zugvorrichtung Kugelstange nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Innenraumpflege
Innenraum und Polsterung Innenraum einschließlich Instrumen‐tenabdeckung und Verkleidungen nur
mit trockenem Lappen oder mit In‐
nenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrument und Anzeigen nur mit feuchtem weichem Tuch reinigen. Bei
Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.

292FahrzeugwartungStoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐ reiniger entfernen.
Textilien sind unter Umständen nicht
farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf
hellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell
wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da of‐
fene Klettverschlüsse an der Klei‐
dung die Sitzbezüge beschädigen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüsse, Gürtel oder Nie‐ ten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt wer‐
den wie die Karosserie. Gegebenen‐
falls Innenreiniger verwenden. Keine
anderen Mittel verwenden. Insbeson‐
dere Lösungsmittel und Benzin ver‐ meiden. Nicht mit Hochdruckstrahler
reinigen.

Service und Wartung293Service und
WartungAllgemeine Informationen ..........293
Serviceinformationen ...............293
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile .............294
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 294Allgemeine
Informationen
Serviceinformationen
Für die Betriebs- und Verkehrssicher‐ heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktualisierte Service‐
plan für Ihr Fahrzeug ist in der Werk‐
statt erhältlich.
Serviceanzeige 3 106.
Europäische Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle30.000 km oder nach 1 Jahr fällig, je
nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Ein kürzeres Service-Interval kann für
ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Po‐
lizeifahrzeuge.
Die europäischen Serviceintervalle
gelten für folgende Länder:Andorra, Belgien, Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Deutsch‐
land, Estland, Finnland, Frankreich,
Griechenland, Grönland, Großbritan‐
nien und Nordirland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐
stein, Litauen, Luxemburg, Malta,
Mazedonien, Monaco, Montenegro,
Niederlande, Norwegen, Österreich,
Polen, Portugal, Rumänien, San Ma‐
rino, Schweden, Schweiz, Serbien,
Slowakei, Slowenien, Spanien,
Tschechische Republik, Ungarn, Zy‐
pern.
Serviceanzeige 3 106.
Internationale Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach 1 Jahr fällig, je nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Die internationalen Serviceintervalle
gelten für Länder, die nicht unter den
europäischen Serviceintervallen auf‐ geführt sind.
Serviceanzeige 3 106.

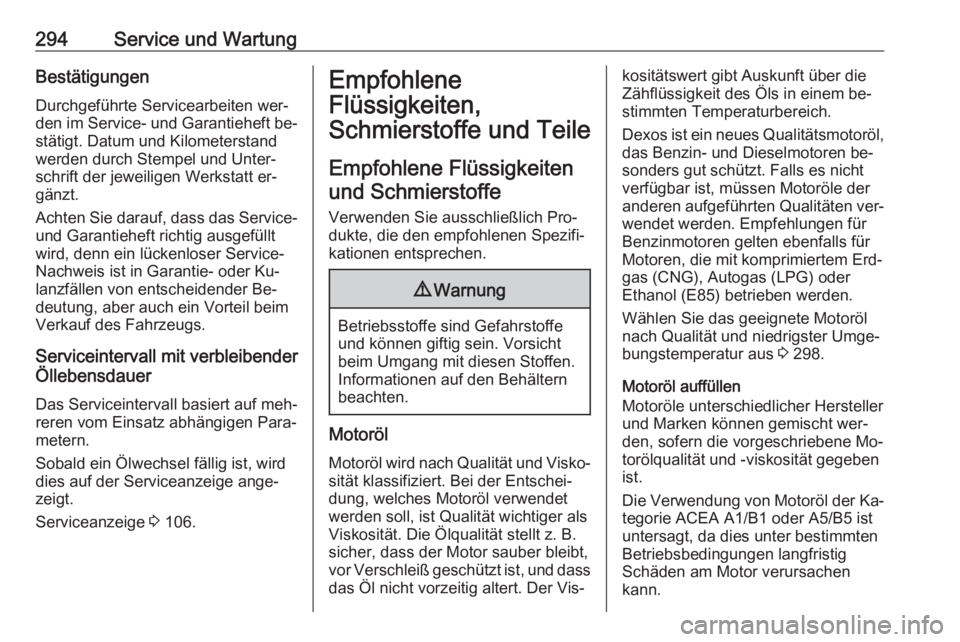

294Service und WartungBestätigungenDurchgeführte Servicearbeiten wer‐
den im Service- und Garantieheft be‐ stätigt. Datum und Kilometerstand
werden durch Stempel und Unter‐
schrift der jeweiligen Werkstatt er‐ gänzt.
Achten Sie darauf, dass das Service-
und Garantieheft richtig ausgefüllt
wird, denn ein lückenloser Service-
Nachweis ist in Garantie- oder Ku‐
lanzfällen von entscheidender Be‐
deutung, aber auch ein Vorteil beim Verkauf des Fahrzeugs.
Serviceintervall mit verbleibender
Öllebensdauer
Das Serviceintervall basiert auf meh‐reren vom Einsatz abhängigen Para‐
metern.
Sobald ein Ölwechsel fällig ist, wird
dies auf der Serviceanzeige ange‐
zeigt.
Serviceanzeige 3 106.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeitenund Schmierstoffe
Verwenden Sie ausschließlich Pro‐
dukte, die den empfohlenen Spezifi‐
kationen entsprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Ölqualität stellt z. B.
sicher, dass der Motor sauber bleibt, vor Verschleiß geschützt ist, und dass das Öl nicht vorzeitig altert. Der Vis‐
kositätswert gibt Auskunft über die
Zähflüssigkeit des Öls in einem be‐
stimmten Temperaturbereich.
Dexos ist ein neues Qualitätsmotoröl,
das Benzin- und Dieselmotoren be‐ sonders gut schützt. Falls es nicht
verfügbar ist, müssen Motoröle der
anderen aufgeführten Qualitäten ver‐ wendet werden. Empfehlungen fürBenzinmotoren gelten ebenfalls für
Motoren, die mit komprimiertem Erd‐
gas (CNG), Autogas (LPG) oder
Ethanol (E85) betrieben werden.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 298.
Motoröl auffüllen
Motoröle unterschiedlicher Hersteller
und Marken können gemischt wer‐
den, sofern die vorgeschriebene Mo‐
torölqualität und -viskosität gegeben ist.
Die Verwendung von Motoröl der Ka‐
tegorie ACEA A1/B1 oder A5/B5 ist
untersagt, da dies unter bestimmten
Betriebsbedingungen langfristig
Schäden am Motor verursachen
kann.

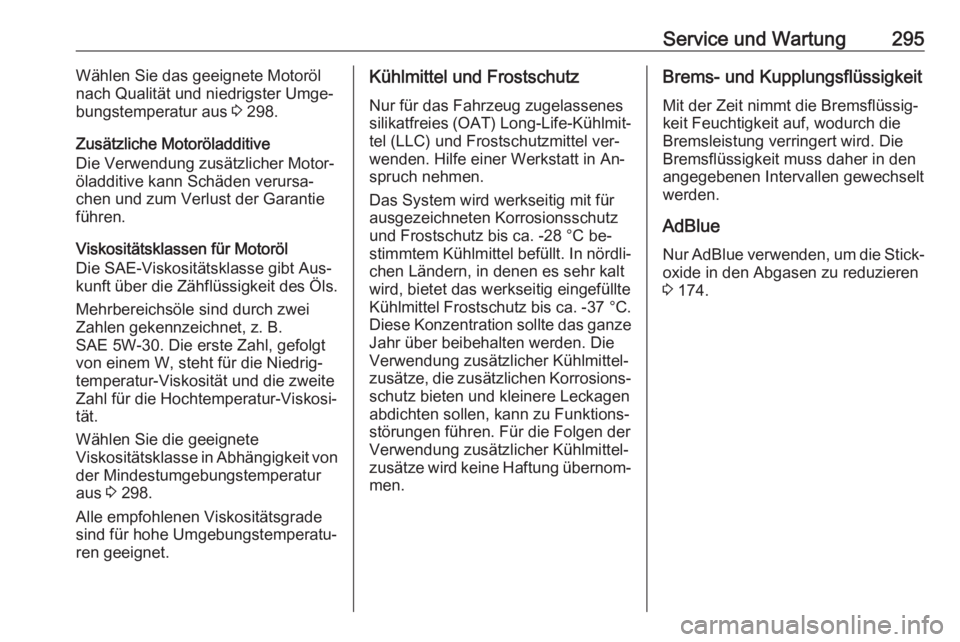

Service und Wartung295Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 298.
Zusätzliche Motoröladditive Die Verwendung zusätzlicher Motor‐ öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Viskositätsklassen für Motoröl
Die SAE-Viskositätsklasse gibt Aus‐
kunft über die Zähflüssigkeit des Öls.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.
Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
aus 3 298.
Alle empfohlenen Viskositätsgrade
sind für hohe Umgebungstemperatu‐
ren geeignet.Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühlmit‐ tel (LLC) und Frostschutzmittel ver‐
wenden. Hilfe einer Werkstatt in An‐
spruch nehmen.
Das System wird werkseitig mit für ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -28 °C be‐
stimmtem Kühlmittel befüllt. In nördli‐
chen Ländern, in denen es sehr kalt
wird, bietet das werkseitig eingefüllte
Kühlmittel Frostschutz bis ca. -37 °C.
Diese Konzentration sollte das ganze
Jahr über beibehalten werden. Die
Verwendung zusätzlicher Kühlmittel‐
zusätze, die zusätzlichen Korrosions‐ schutz bieten und kleinere Leckagen
abdichten sollen, kann zu Funktions‐
störungen führen. Für die Folgen der
Verwendung zusätzlicher Kühlmittel‐
zusätze wird keine Haftung übernom‐
men.Brems- und Kupplungsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.
AdBlueNur AdBlue verwenden, um die Stick‐ oxide in den Abgasen zu reduzieren
3 174.

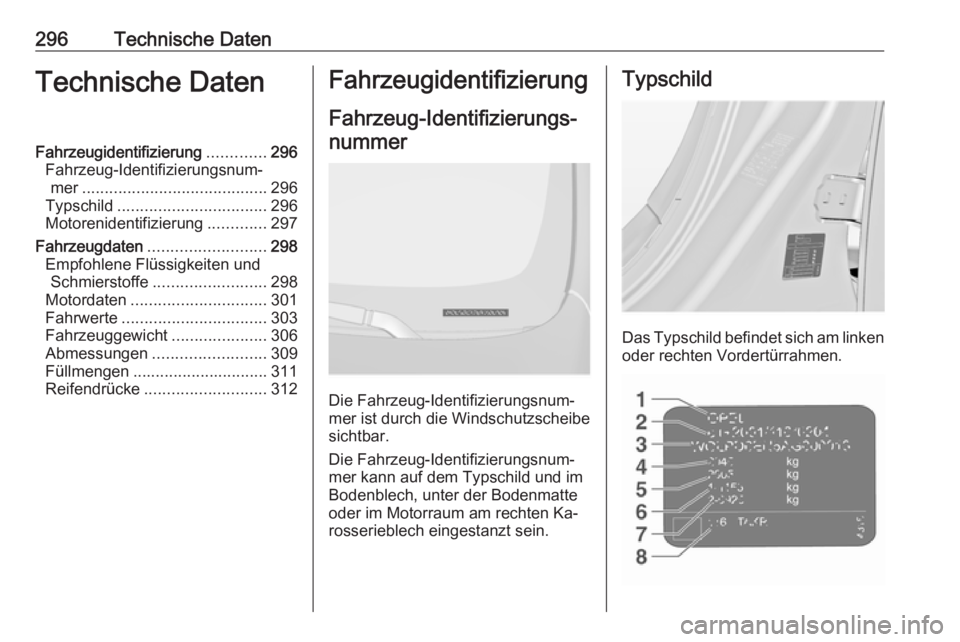

296Technische DatenTechnische DatenFahrzeugidentifizierung.............296
Fahrzeug-Identifizierungsnum‐ mer ......................................... 296
Typschild ................................. 296
Motorenidentifizierung .............297
Fahrzeugdaten .......................... 298
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 298
Motordaten .............................. 301
Fahrwerte ................................ 303
Fahrzeuggewicht .....................306
Abmessungen ......................... 309
Füllmengen .............................. 311
Reifendrücke ........................... 312Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer ist durch die Windschutzscheibe
sichtbar.
Die Fahrzeug-Identifizierungsnum‐
mer kann auf dem Typschild und im
Bodenblech, unter der Bodenmatte
oder im Motorraum am rechten Ka‐
rosserieblech eingestanzt sein.
Typschild
Das Typschild befindet sich am linken
oder rechten Vordertürrahmen.

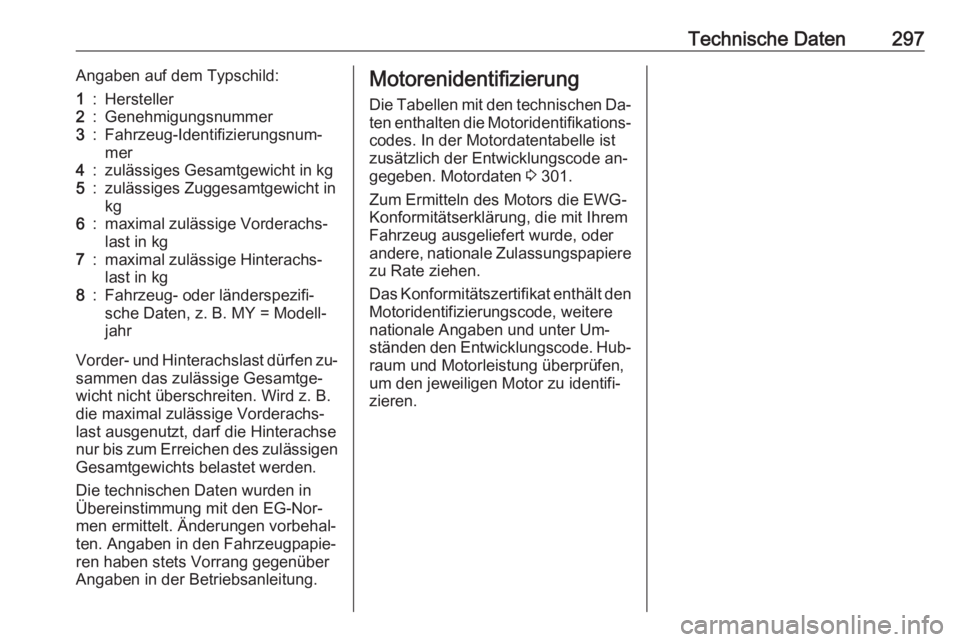

Technische Daten297Angaben auf dem Typschild:1:Hersteller2:Genehmigungsnummer3:Fahrzeug-Identifizierungsnum‐
mer4:zulässiges Gesamtgewicht in kg5:zulässiges Zuggesamtgewicht in
kg6:maximal zulässige Vorderachs‐
last in kg7:maximal zulässige Hinterachs‐
last in kg8:Fahrzeug- oder länderspezifi‐
sche Daten, z. B. MY = Modell‐
jahr
Vorder- und Hinterachslast dürfen zu‐
sammen das zulässige Gesamtge‐
wicht nicht überschreiten. Wird z. B. die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen Gesamtgewichts belastet werden.
Die technischen Daten wurden in
Übereinstimmung mit den EG-Nor‐
men ermittelt. Änderungen vorbehal‐
ten. Angaben in den Fahrzeugpapie‐
ren haben stets Vorrang gegenüber
Angaben in der Betriebsanleitung.
Motorenidentifizierung
Die Tabellen mit den technischen Da‐
ten enthalten die Motoridentifikations‐
codes. In der Motordatentabelle ist
zusätzlich der Entwicklungscode an‐
gegeben. Motordaten 3 301.
Zum Ermitteln des Motors die EWG- Konformitätserklärung, die mit IhremFahrzeug ausgeliefert wurde, oder
andere, nationale Zulassungspapiere
zu Rate ziehen.
Das Konformitätszertifikat enthält den Motoridentifizierungscode, weitere
nationale Angaben und unter Um‐ ständen den Entwicklungscode. Hub‐
raum und Motorleistung überprüfen,
um den jeweiligen Motor zu identifi‐
zieren.

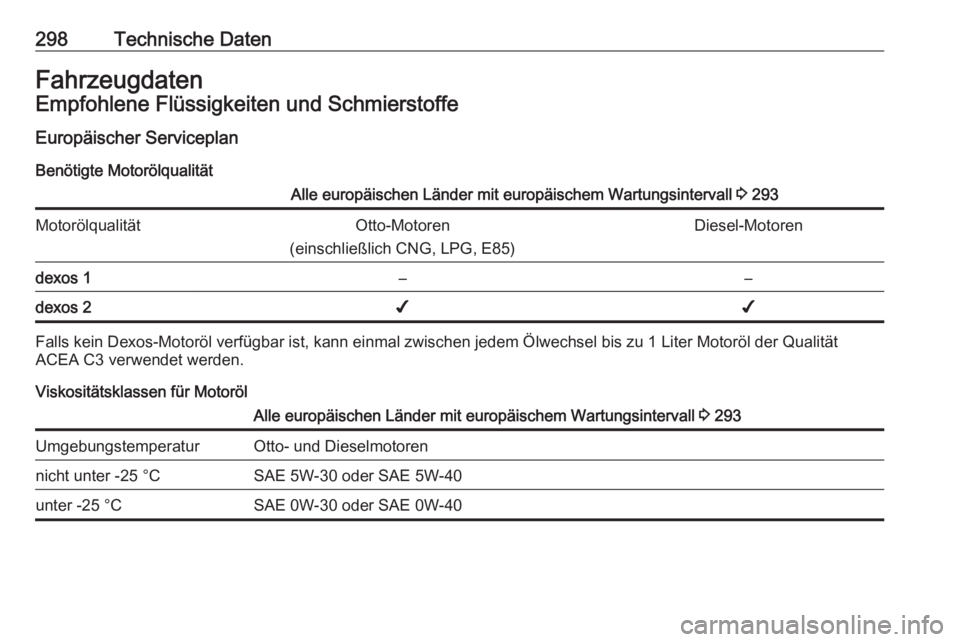

298Technische DatenFahrzeugdatenEmpfohlene Flüssigkeiten und SchmierstoffeEuropäischer Serviceplan
Benötigte MotorölqualitätAlle europäischen Länder mit europäischem Wartungsintervall 3 293MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)Diesel-Motorendexos 1––dexos 2✔✔
Falls kein Dexos-Motoröl verfügbar ist, kann einmal zwischen jedem Ölwechsel bis zu 1 Liter Motoröl der Qualität
ACEA C3 verwendet werden.
Viskositätsklassen für Motoröl
Alle europäischen Länder mit europäischem Wartungsintervall 3 293UmgebungstemperaturOtto- und Dieselmotorennicht unter -25 °CSAE 5W-30 oder SAE 5W-40unter -25 °CSAE 0W-30 oder SAE 0W-40
