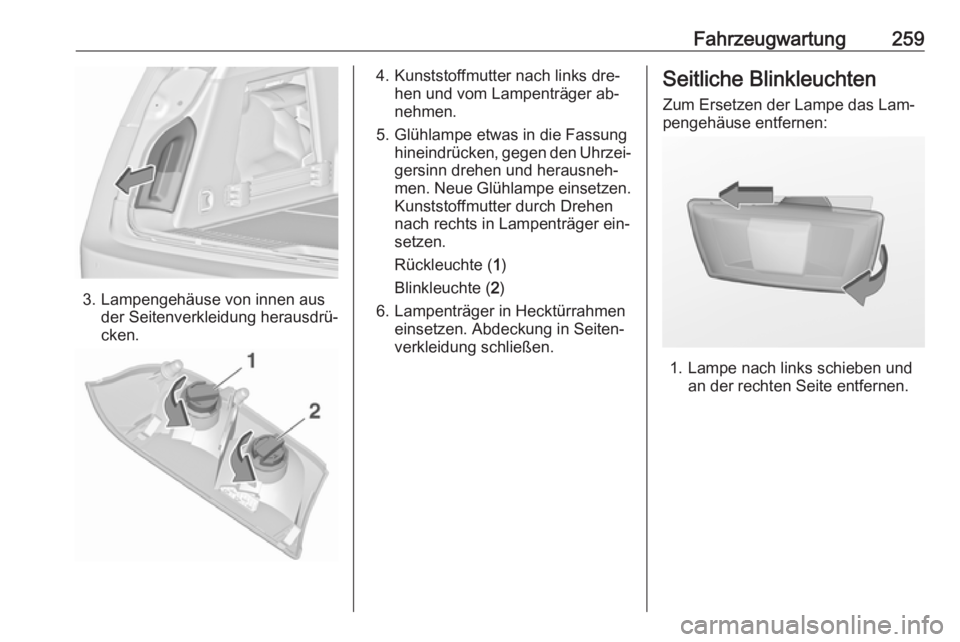

Page 261 of 347

Fahrzeugwartung259
3. Lampengehäuse von innen ausder Seitenverkleidung herausdrü‐
cken.
4. Kunststoffmutter nach links dre‐ hen und vom Lampenträger ab‐
nehmen.
5. Glühlampe etwas in die Fassung hineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen. Kunststoffmutter durch Drehen
nach rechts in Lampenträger ein‐ setzen.
Rückleuchte ( 1)
Blinkleuchte ( 2)
6. Lampenträger in Hecktürrahmen einsetzen. Abdeckung in Seiten‐
verkleidung schließen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

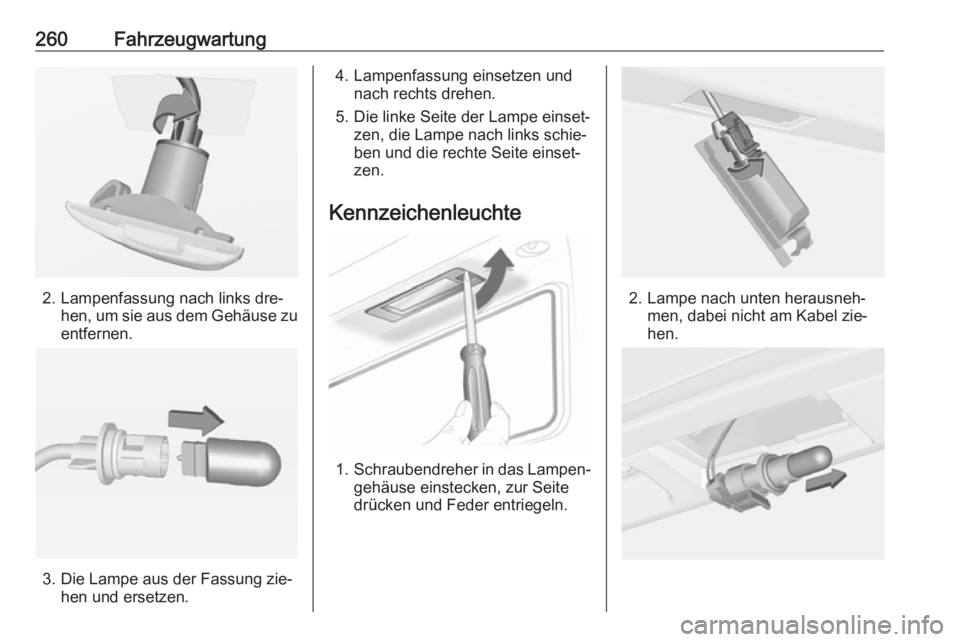

Page 262 of 347

260Fahrzeugwartung
2. Lampenfassung nach links dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen undnach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in das Lampen‐
gehäuse einstecken, zur Seite
drücken und Feder entriegeln.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel zie‐
hen.

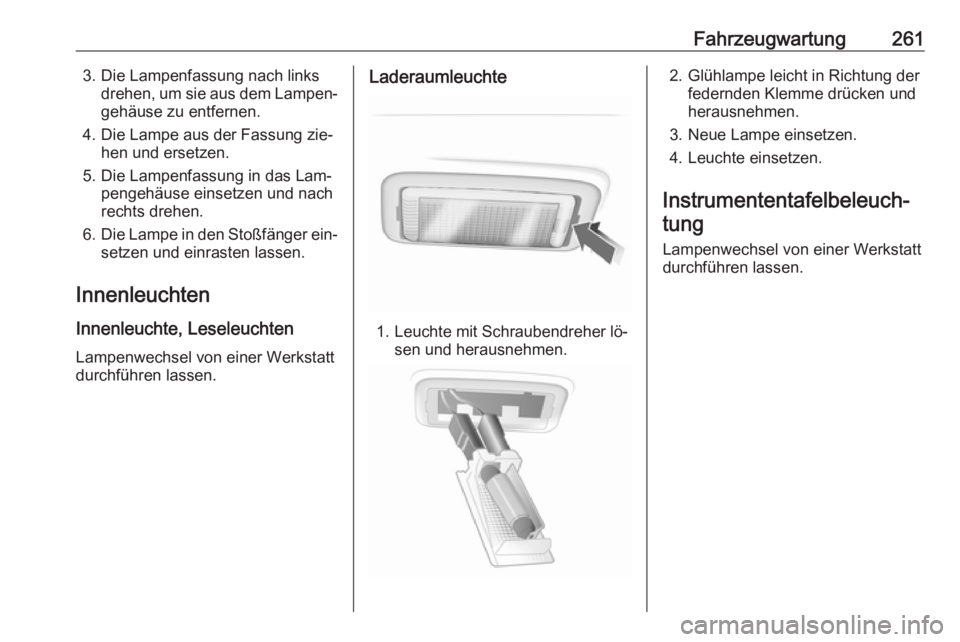

Page 263 of 347

Fahrzeugwartung2613. Die Lampenfassung nach linksdrehen, um sie aus dem Lampen‐gehäuse zu entfernen.
4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und nach
rechts drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten
Innenleuchte, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.Laderaumleuchte
1. Leuchte mit Schraubendreher lö‐ sen und herausnehmen.
2. Glühlampe leicht in Richtung derfedernden Klemme drücken und
herausnehmen.
3. Neue Lampe einsetzen.
4. Leuchte einsetzen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

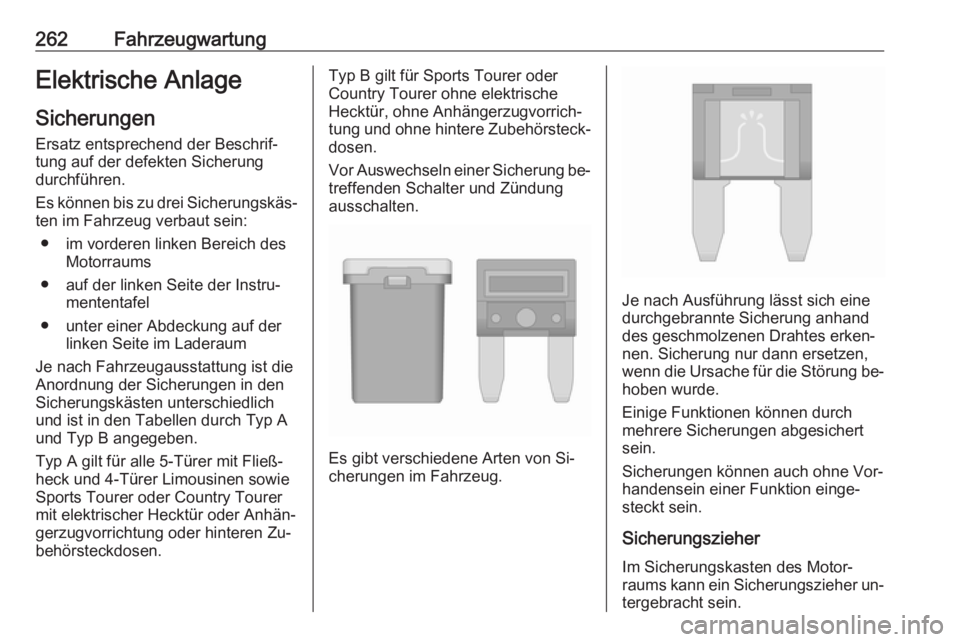

Page 264 of 347

262FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Es können bis zu drei Sicherungskäs‐
ten im Fahrzeug verbaut sein:
● im vorderen linken Bereich des Motorraums
● auf der linken Seite der Instru‐ mententafel
● unter einer Abdeckung auf der linken Seite im Laderaum
Je nach Fahrzeugausstattung ist die
Anordnung der Sicherungen in den
Sicherungskästen unterschiedlich
und ist in den Tabellen durch Typ A und Typ B angegeben.
Typ A gilt für alle 5-Türer mit Fließ‐
heck und 4-Türer Limousinen sowie
Sports Tourer oder Country Tourer
mit elektrischer Hecktür oder Anhän‐
gerzugvorrichtung oder hinteren Zu‐
behörsteckdosen.Typ B gilt für Sports Tourer oder
Country Tourer ohne elektrische
Hecktür, ohne Anhängerzugvorrich‐
tung und ohne hintere Zubehörsteck‐ dosen.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐
tergebracht sein.
Page 265 of 347

Fahrzeugwartung263
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Abdeckung lösen, anheben und ab‐
nehmen.

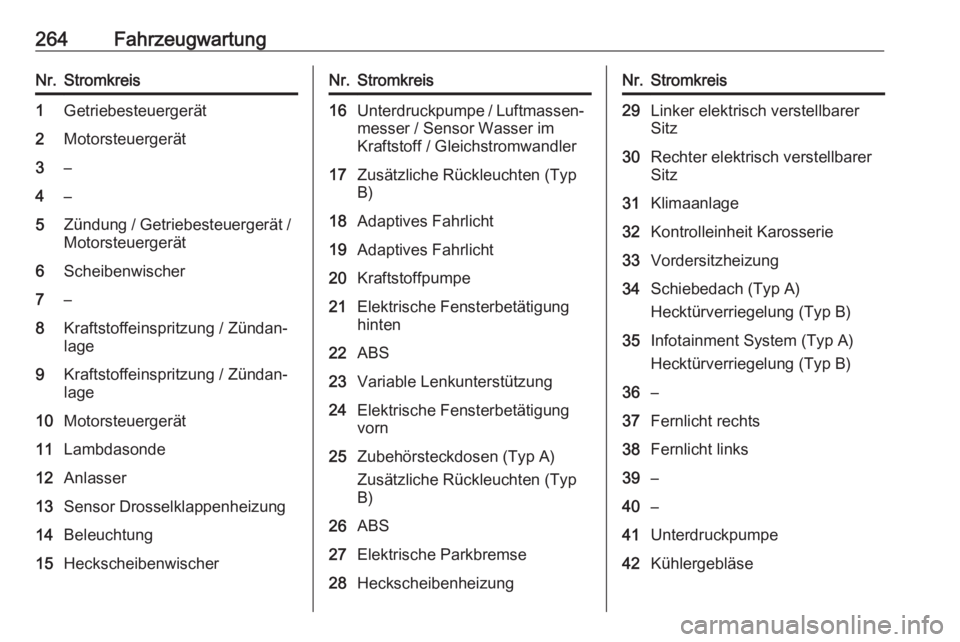

Page 266 of 347

264FahrzeugwartungNr.Stromkreis1Getriebesteuergerät2Motorsteuergerät3–4–5Zündung / Getriebesteuergerät /Motorsteuergerät6Scheibenwischer7–8Kraftstoffeinspritzung / Zündan‐
lage9Kraftstoffeinspritzung / Zündan‐
lage10Motorsteuergerät11Lambdasonde12Anlasser13Sensor Drosselklappenheizung14Beleuchtung15HeckscheibenwischerNr.Stromkreis16Unterdruckpumpe / Luftmassen‐
messer / Sensor Wasser im
Kraftstoff / Gleichstromwandler17Zusätzliche Rückleuchten (Typ
B)18Adaptives Fahrlicht19Adaptives Fahrlicht20Kraftstoffpumpe21Elektrische Fensterbetätigung
hinten22ABS23Variable Lenkunterstützung24Elektrische Fensterbetätigung
vorn25Zubehörsteckdosen (Typ A)
Zusätzliche Rückleuchten (Typ
B)26ABS27Elektrische Parkbremse28HeckscheibenheizungNr.Stromkreis29Linker elektrisch verstellbarer
Sitz30Rechter elektrisch verstellbarer
Sitz31Klimaanlage32Kontrolleinheit Karosserie33Vordersitzheizung34Schiebedach (Typ A)
Hecktürverriegelung (Typ B)35Infotainment System (Typ A)
Hecktürverriegelung (Typ B)36–37Fernlicht rechts38Fernlicht links39–40–41Unterdruckpumpe42Kühlergebläse

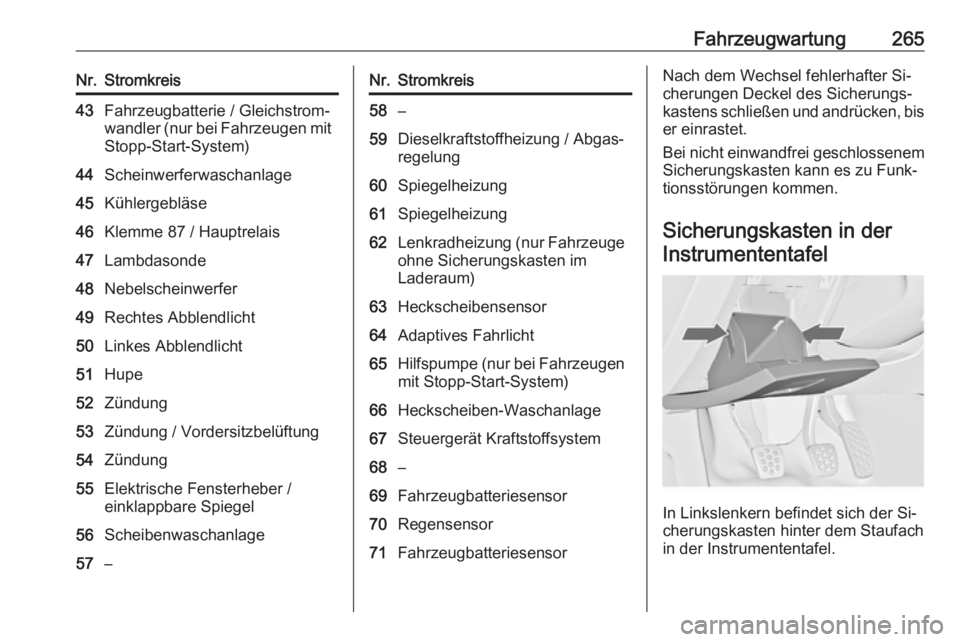

Page 267 of 347

Fahrzeugwartung265Nr.Stromkreis43Fahrzeugbatterie / Gleichstrom‐
wandler (nur bei Fahrzeugen mit
Stopp-Start-System)44Scheinwerferwaschanlage45Kühlergebläse46Klemme 87 / Hauptrelais47Lambdasonde48Nebelscheinwerfer49Rechtes Abblendlicht50Linkes Abblendlicht51Hupe52Zündung53Zündung / Vordersitzbelüftung54Zündung55Elektrische Fensterheber /
einklappbare Spiegel56Scheibenwaschanlage57–Nr.Stromkreis58–59Dieselkraftstoffheizung / Abgas‐
regelung60Spiegelheizung61Spiegelheizung62Lenkradheizung (nur Fahrzeuge
ohne Sicherungskasten im
Laderaum)63Heckscheibensensor64Adaptives Fahrlicht65Hilfspumpe (nur bei Fahrzeugen
mit Stopp-Start-System)66Heckscheiben-Waschanlage67Steuergerät Kraftstoffsystem68–69Fahrzeugbatteriesensor70Regensensor71FahrzeugbatteriesensorNach dem Wechsel fehlerhafter Si‐
cherungen Deckel des Sicherungs‐
kastens schließen und andrücken, bis
er einrastet.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.

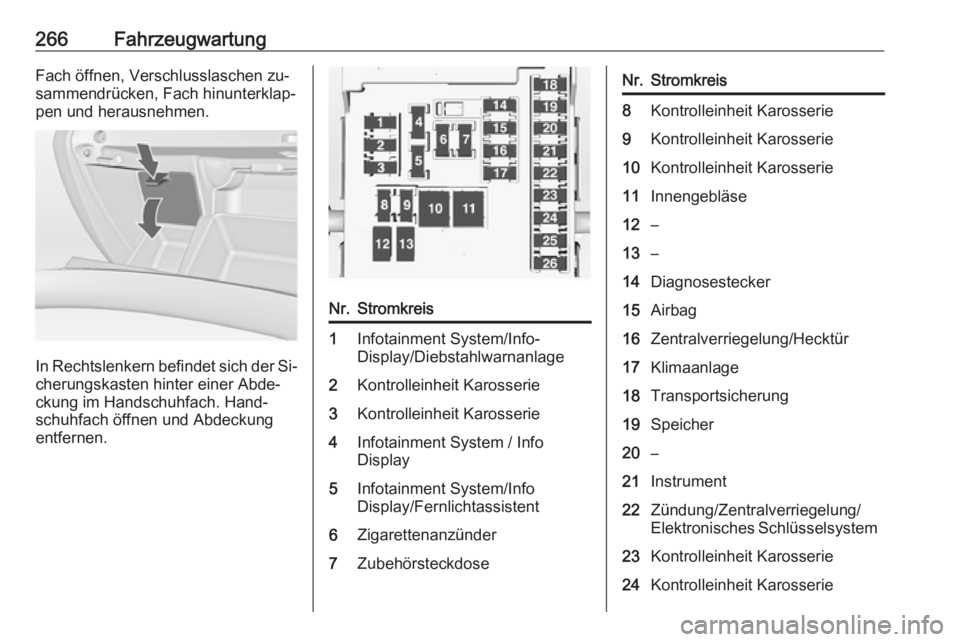

Page 268 of 347

266FahrzeugwartungFach öffnen, Verschlusslaschen zu‐
sammendrücken, Fach hinunterklap‐
pen und herausnehmen.
In Rechtslenkern befindet sich der Si‐ cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Hand‐
schuhfach öffnen und Abdeckung
entfernen.
Nr.Stromkreis1Infotainment System/Info-
Display/Diebstahlwarnanlage2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Infotainment System / Info
Display5Infotainment System/Info
Display/Fernlichtassistent6Zigarettenanzünder7ZubehörsteckdoseNr.Stromkreis8Kontrolleinheit Karosserie9Kontrolleinheit Karosserie10Kontrolleinheit Karosserie11Innengebläse12–13–14Diagnosestecker15Airbag16Zentralverriegelung/Hecktür17Klimaanlage18Transportsicherung19Speicher20–21Instrument22Zündung/Zentralverriegelung/
Elektronisches Schlüsselsystem23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie

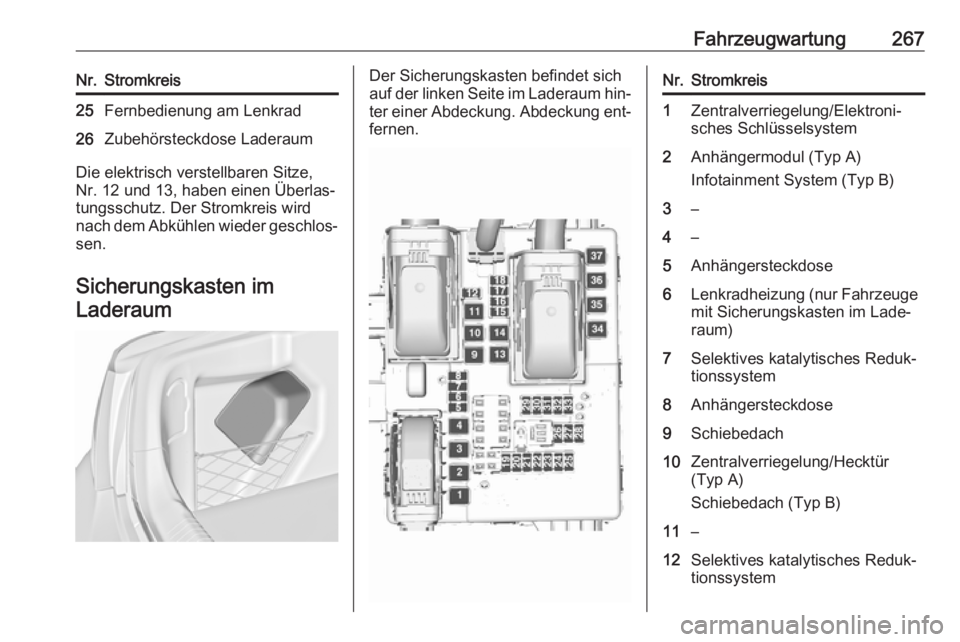

Page 269 of 347

Fahrzeugwartung267Nr.Stromkreis25Fernbedienung am Lenkrad26Zubehörsteckdose Laderaum
Die elektrisch verstellbaren Sitze,
Nr. 12 und 13, haben einen Überlas‐
tungsschutz. Der Stromkreis wird
nach dem Abkühlen wieder geschlos‐ sen.
Sicherungskasten im Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung. Abdeckung ent‐ fernen.Nr.Stromkreis1Zentralverriegelung/Elektroni‐
sches Schlüsselsystem2Anhängermodul (Typ A)
Infotainment System (Typ B)3–4–5Anhängersteckdose6Lenkradheizung (nur Fahrzeuge
mit Sicherungskasten im Lade‐
raum)7Selektives katalytisches Reduk‐
tionssystem8Anhängersteckdose9Schiebedach10Zentralverriegelung/Hecktür
(Typ A)
Schiebedach (Typ B)11–12Selektives katalytisches Reduk‐
tionssystem

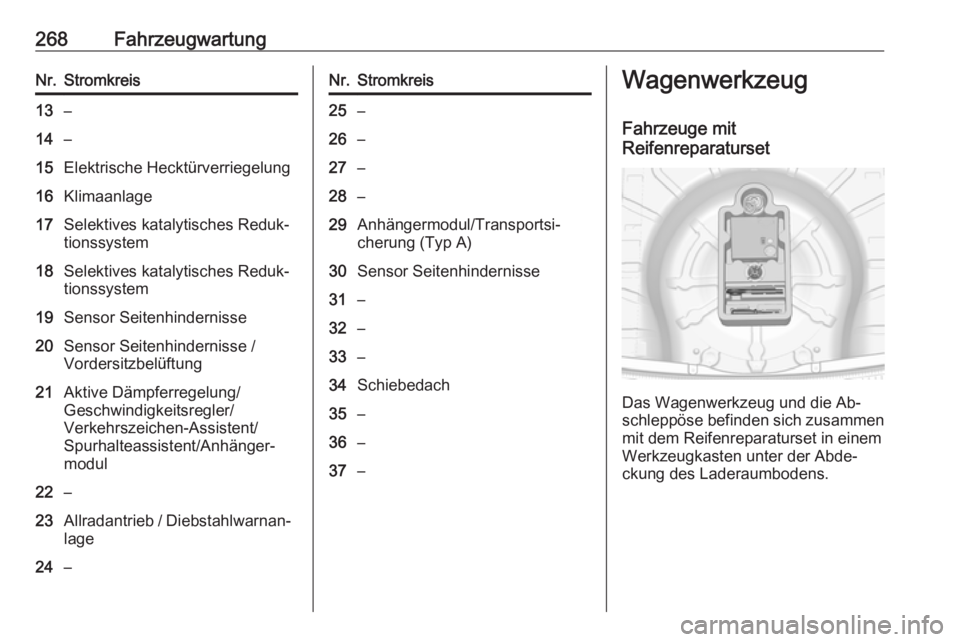

Page 270 of 347

268FahrzeugwartungNr.Stromkreis13–14–15Elektrische Hecktürverriegelung16Klimaanlage17Selektives katalytisches Reduk‐
tionssystem18Selektives katalytisches Reduk‐
tionssystem19Sensor Seitenhindernisse20Sensor Seitenhindernisse /
Vordersitzbelüftung21Aktive Dämpferregelung/
Geschwindigkeitsregler/
Verkehrszeichen-Assistent/
Spurhalteassistent/Anhänger‐
modul22–23Allradantrieb / Diebstahlwarnan‐
lage24–Nr.Stromkreis25–26–27–28–29Anhängermodul/Transportsi‐
cherung (Typ A)30Sensor Seitenhindernisse31–32–33–34Schiebedach35–36–37–Wagenwerkzeug
Fahrzeuge mit
Reifenreparaturset
Das Wagenwerkzeug und die Ab‐
schleppöse befinden sich zusammen mit dem Reifenreparaturset in einem
Werkzeugkasten unter der Abde‐
ckung des Laderaumbodens.
