OPEL INSIGNIA 2016.5 Manuel d'utilisation (in French)

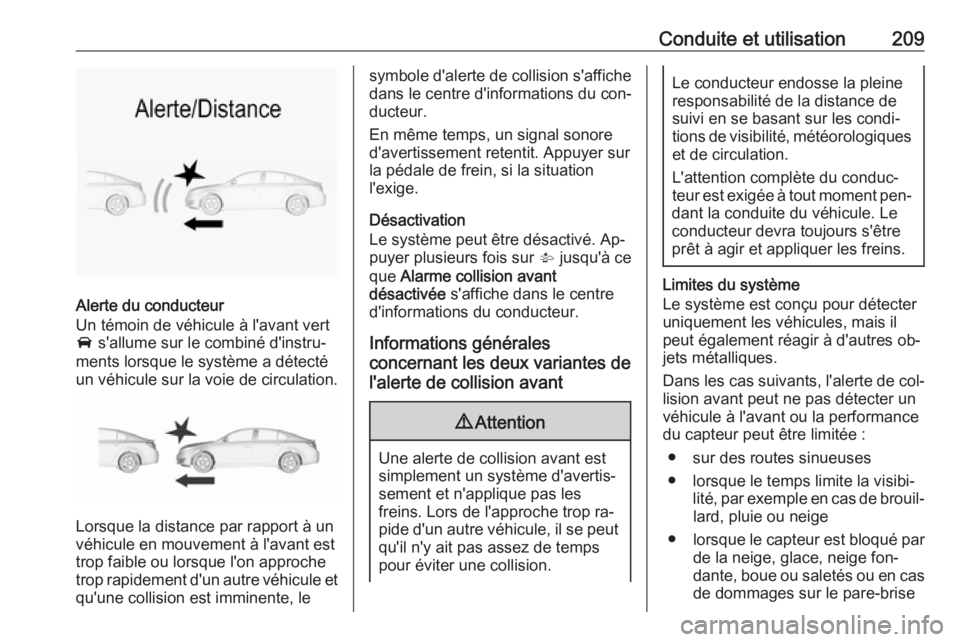

Conduite et utilisation209
Alerte du conducteur
Un témoin de véhicule à l'avant vert
A s'allume sur le combiné d'instru‐
ments lorsque le système a détecté
un véhicule sur la voie de circulation.
Lorsque la distance par rapport à un
véhicule en mouvement à l'avant est trop faible ou lorsque l'on approchetrop rapidement d'un autre véhicule et qu'une collision est imminente, le
symbole d'alerte de collision s'affiche
dans le centre d'informations du con‐
ducteur.
En même temps, un signal sonore d'avertissement retentit. Appuyer sur
la pédale de frein, si la situation
l'exige.
Désactivation
Le système peut être désactivé. Ap‐
puyer plusieurs fois sur V jusqu'à ce
que Alarme collision avant
désactivée s'affiche dans le centre
d'informations du conducteur.
Informations générales
concernant les deux variantes de
l'alerte de collision avant9 Attention
Une alerte de collision avant est
simplement un système d'avertis‐
sement et n'applique pas les
freins. Lors de l'approche trop ra‐
pide d'un autre véhicule, il se peut qu'il n'y ait pas assez de temps
pour éviter une collision.
Le conducteur endosse la pleine
responsabilité de la distance de
suivi en se basant sur les condi‐
tions de visibilité, météorologiques et de circulation.
L'attention complète du conduc‐ teur est exigée à tout moment pen‐
dant la conduite du véhicule. Le
conducteur devra toujours s'être
prêt à agir et appliquer les freins.
Limites du système
Le système est conçu pour détecter
uniquement les véhicules, mais il
peut également réagir à d'autres ob‐
jets métalliques.
Dans les cas suivants, l'alerte de col‐
lision avant peut ne pas détecter un véhicule à l'avant ou la performance
du capteur peut être limitée :
● sur des routes sinueuses
● lorsque le temps limite la visibi‐ lité, par exemple en cas de brouil‐lard, pluie ou neige
● lorsque le capteur est bloqué par
de la neige, glace, neige fon‐
dante, boue ou saletés ou en cas
de dommages sur le pare-brise

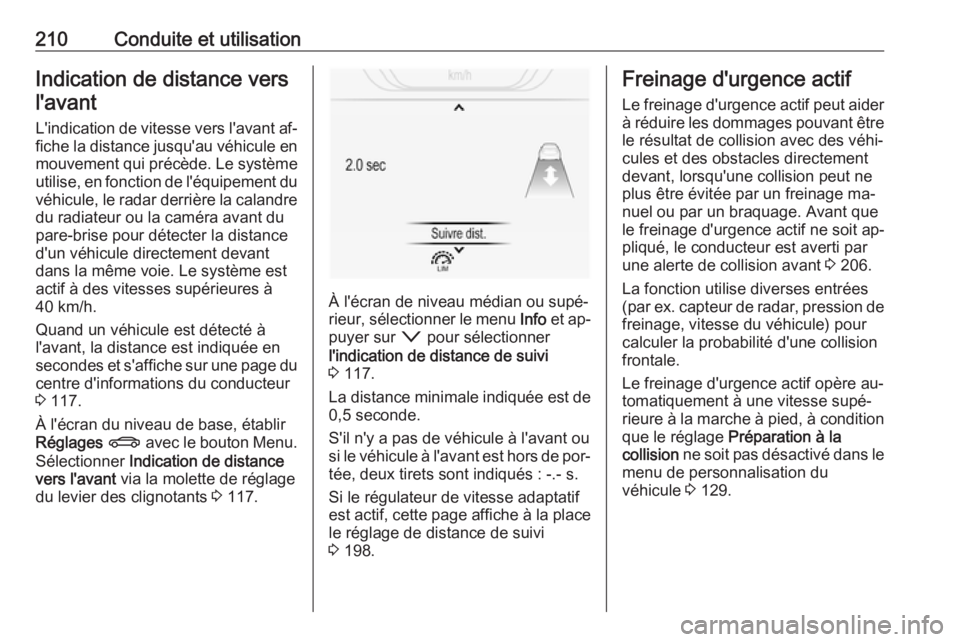

210Conduite et utilisationIndication de distance vers
l'avant
L'indication de vitesse vers l'avant af‐
fiche la distance jusqu'au véhicule en mouvement qui précède. Le système
utilise, en fonction de l'équipement du
véhicule, le radar derrière la calandre du radiateur ou la caméra avant du
pare-brise pour détecter la distance
d'un véhicule directement devant
dans la même voie. Le système est
actif à des vitesses supérieures à
40 km/h.
Quand un véhicule est détecté à
l'avant, la distance est indiquée en
secondes et s'affiche sur une page du centre d'informations du conducteur
3 117.
À l'écran du niveau de base, établir
Réglages X avec le bouton Menu.
Sélectionner Indication de distance
vers l'avant via la molette de réglage
du levier des clignotants 3 117.
À l'écran de niveau médian ou supé‐
rieur, sélectionner le menu Info et ap‐
puyer sur o pour sélectionner
l'indication de distance de suivi
3 117.
La distance minimale indiquée est de 0,5 seconde.
S'il n'y a pas de véhicule à l'avant ou
si le véhicule à l'avant est hors de por‐
tée, deux tirets sont indiqués : -.- s.
Si le régulateur de vitesse adaptatif
est actif, cette page affiche à la place le réglage de distance de suivi
3 198.
Freinage d'urgence actif
Le freinage d'urgence actif peut aider
à réduire les dommages pouvant être
le résultat de collision avec des véhi‐
cules et des obstacles directement
devant, lorsqu'une collision peut ne
plus être évitée par un freinage ma‐
nuel ou par un braquage. Avant que
le freinage d'urgence actif ne soit ap‐
pliqué, le conducteur est averti par
une alerte de collision avant 3 206.
La fonction utilise diverses entrées
( par ex. capteur de radar, pression de
freinage, vitesse du véhicule) pour
calculer la probabilité d'une collision
frontale.
Le freinage d'urgence actif opère au‐
tomatiquement à une vitesse supé‐
rieure à la marche à pied, à condition
que le réglage Préparation à la
collision ne soit pas désactivé dans le
menu de personnalisation du
véhicule 3 129.

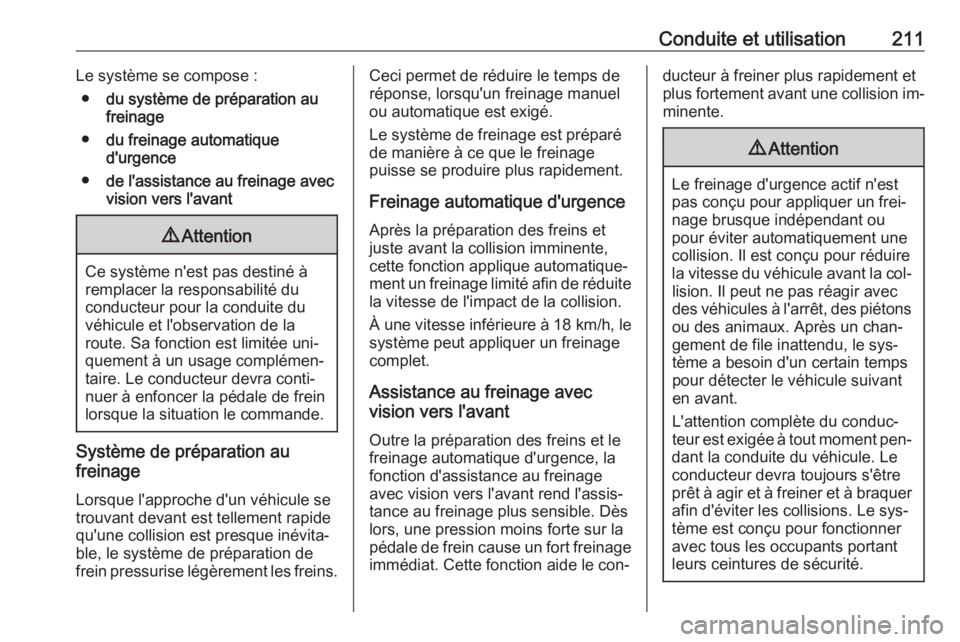

Conduite et utilisation211Le système se compose :● du système de préparation au
freinage
● du freinage automatique
d'urgence
● de l'assistance au freinage avec
vision vers l'avant9 Attention
Ce système n'est pas destiné à
remplacer la responsabilité du
conducteur pour la conduite du véhicule et l'observation de la
route. Sa fonction est limitée uni‐
quement à un usage complémen‐
taire. Le conducteur devra conti‐
nuer à enfoncer la pédale de frein
lorsque la situation le commande.
Système de préparation au
freinage
Lorsque l'approche d'un véhicule se
trouvant devant est tellement rapide
qu'une collision est presque inévita‐
ble, le système de préparation de
frein pressurise légèrement les freins.
Ceci permet de réduire le temps de
réponse, lorsqu'un freinage manuel
ou automatique est exigé.
Le système de freinage est préparé
de manière à ce que le freinage
puisse se produire plus rapidement.
Freinage automatique d'urgence Après la préparation des freins et
juste avant la collision imminente,
cette fonction applique automatique‐
ment un freinage limité afin de réduite
la vitesse de l'impact de la collision.
À une vitesse inférieure à 18 km/h, le
système peut appliquer un freinage
complet.
Assistance au freinage avec
vision vers l'avant
Outre la préparation des freins et le
freinage automatique d'urgence, la
fonction d'assistance au freinage
avec vision vers l'avant rend l'assis‐
tance au freinage plus sensible. Dès
lors, une pression moins forte sur la
pédale de frein cause un fort freinage immédiat. Cette fonction aide le con‐ducteur à freiner plus rapidement et
plus fortement avant une collision im‐ minente.9 Attention
Le freinage d'urgence actif n'est
pas conçu pour appliquer un frei‐
nage brusque indépendant ou
pour éviter automatiquement une
collision. Il est conçu pour réduire
la vitesse du véhicule avant la col‐
lision. Il peut ne pas réagir avec
des véhicules à l'arrêt, des piétons ou des animaux. Après un chan‐
gement de file inattendu, le sys‐
tème a besoin d'un certain temps
pour détecter le véhicule suivant
en avant.
L'attention complète du conduc‐
teur est exigée à tout moment pen‐
dant la conduite du véhicule. Le
conducteur devra toujours s'être
prêt à agir et à freiner et à braquer afin d'éviter les collisions. Le sys‐
tème est conçu pour fonctionner
avec tous les occupants portant
leurs ceintures de sécurité.

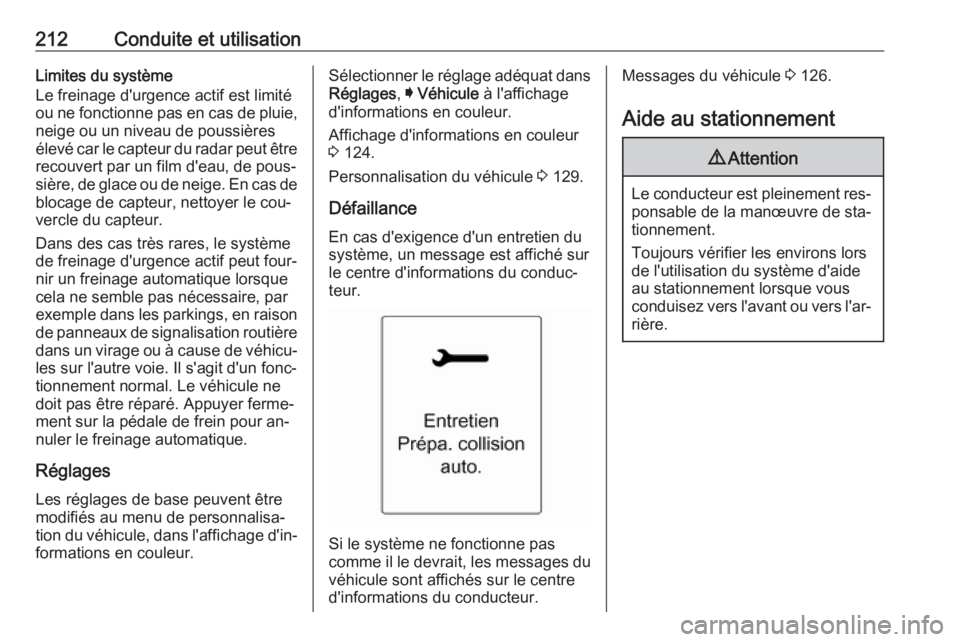

212Conduite et utilisationLimites du système
Le freinage d'urgence actif est limité
ou ne fonctionne pas en cas de pluie, neige ou un niveau de poussières
élevé car le capteur du radar peut être
recouvert par un film d'eau, de pous‐
sière, de glace ou de neige. En cas de blocage de capteur, nettoyer le cou‐
vercle du capteur.
Dans des cas très rares, le système
de freinage d'urgence actif peut four‐
nir un freinage automatique lorsque cela ne semble pas nécessaire, par
exemple dans les parkings, en raison
de panneaux de signalisation routière
dans un virage ou à cause de véhicu‐ les sur l'autre voie. Il s'agit d'un fonc‐
tionnement normal. Le véhicule ne
doit pas être réparé. Appuyer ferme‐
ment sur la pédale de frein pour an‐
nuler le freinage automatique.
Réglages
Les réglages de base peuvent être
modifiés au menu de personnalisa‐
tion du véhicule, dans l'affichage d'in‐
formations en couleur.Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.
Défaillance En cas d'exigence d'un entretien du
système, un message est affiché sur
le centre d'informations du conduc‐
teur.
Si le système ne fonctionne pas
comme il le devrait, les messages du véhicule sont affichés sur le centre
d'informations du conducteur.
Messages du véhicule 3 126.
Aide au stationnement9 Attention
Le conducteur est pleinement res‐
ponsable de la manœuvre de sta‐tionnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐
rière.

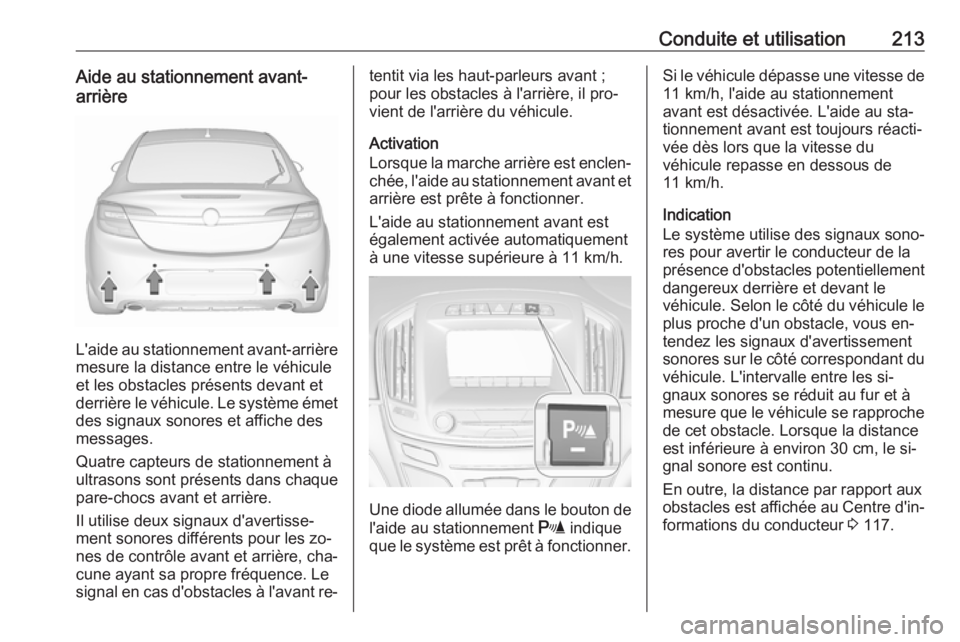

Conduite et utilisation213Aide au stationnement avant-arrière
L'aide au stationnement avant-arrière
mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Le système émet des signaux sonores et affiche des
messages.
Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les zo‐
nes de contrôle avant et arrière, cha‐
cune ayant sa propre fréquence. Le
signal en cas d'obstacles à l'avant re‐
tentit via les haut-parleurs avant ;
pour les obstacles à l'arrière, il pro‐
vient de l'arrière du véhicule.
Activation
Lorsque la marche arrière est enclen‐
chée, l'aide au stationnement avant et
arrière est prête à fonctionner.
L'aide au stationnement avant est
également activée automatiquement
à une vitesse supérieure à 11 km/h.
Une diode allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Si le véhicule dépasse une vitesse de
11 km/h, l'aide au stationnement
avant est désactivée. L'aide au sta‐ tionnement avant est toujours réacti‐
vée dès lors que la vitesse du
véhicule repasse en dessous de
11 km/h.
Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement dangereux derrière et devant le
véhicule. Selon le côté du véhicule le
plus proche d'un obstacle, vous en‐
tendez les signaux d'avertissement
sonores sur le côté correspondant du véhicule. L'intervalle entre les si‐
gnaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le si‐ gnal sonore est continu.
En outre, la distance par rapport aux
obstacles est affichée au Centre d'in‐ formations du conducteur 3 117.

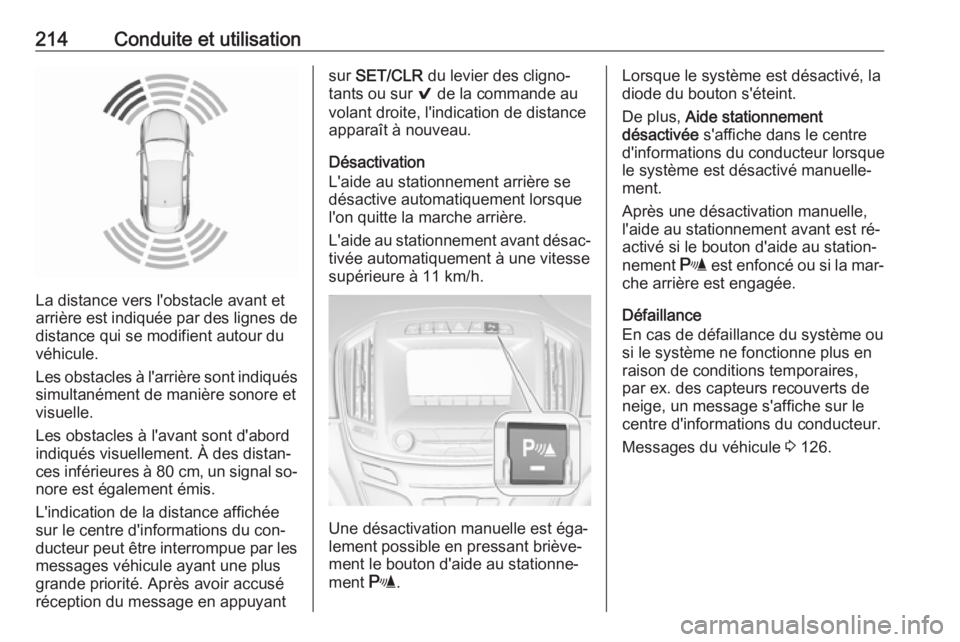

214Conduite et utilisation
La distance vers l'obstacle avant et
arrière est indiquée par des lignes de distance qui se modifient autour du
véhicule.
Les obstacles à l'arrière sont indiqués
simultanément de manière sonore et
visuelle.
Les obstacles à l'avant sont d'abord
indiqués visuellement. À des distan‐
ces inférieures à 80 cm, un signal so‐
nore est également émis.
L'indication de la distance affichée
sur le centre d'informations du con‐
ducteur peut être interrompue par les
messages véhicule ayant une plus
grande priorité. Après avoir accusé
réception du message en appuyant
sur SET/CLR du levier des cligno‐
tants ou sur 9 de la commande au
volant droite, l'indication de distance
apparaît à nouveau.
Désactivation
L'aide au stationnement arrière se désactive automatiquement lorsque l'on quitte la marche arrière.
L'aide au stationnement avant désac‐ tivée automatiquement à une vitessesupérieure à 11 km/h.
Une désactivation manuelle est éga‐
lement possible en pressant briève‐
ment le bouton d'aide au stationne‐
ment r.
Lorsque le système est désactivé, la
diode du bouton s'éteint.
De plus, Aide stationnement
désactivée s'affiche dans le centre
d'informations du conducteur lorsque
le système est désactivé manuelle‐
ment.
Après une désactivation manuelle,
l'aide au stationnement avant est ré‐
activé si le bouton d'aide au station‐
nement r est enfoncé ou si la mar‐
che arrière est engagée.
Défaillance
En cas de défaillance du système ou si le système ne fonctionne plus en
raison de conditions temporaires,
par ex. des capteurs recouverts de
neige, un message s'affiche sur le
centre d'informations du conducteur.
Messages du véhicule 3 126.

Conduite et utilisation215Système avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement res‐
ponsable de l'acceptation de l'em‐
placement de parking suggéré par
le système et de la manœuvre de
stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐
tance au stationnement.
Le système avancé d'assistance au
stationnement guide le conducteur
dans un emplacement de parking en
lui donnant des instructions sur le
centre d'informations du conducteur
et en émettant des signaux acousti‐
ques. Le conducteur doit contrôler
l'accélération, le freinage, la direction et les changements de vitesses.
Le système utilise les capteurs du
système d'aide au stationnement en
combinaison avec deux capteurs ad‐
ditionnels des deux côtés du pare-
chocs avant et arrière.
ActivationLors d'une recherche d'un emplace‐
ment de stationnement, le système est prêt à fonctionner après un appui
sur le bouton (.
Le système peut uniquement être ac‐
tivé à une vitesse maximale de
30 km/h et le système recherche une
place de parking à une vitesse maxi‐
male de 30 km/h.
La distance parallèle maximale auto‐
risée entre le véhicule et la rangée
des véhicules stationnés est de
1,8 mètres.
Fonctionnement

216Conduite et utilisationQuand le véhicule passe le long d'une
rangée de voitures et que le système est activé, le système avancé d'as‐
sistance au stationnement com‐
mence à rechercher une place de
parking adéquate. Quand un empla‐
cement approprié est détecté, des si‐
gnaux acoustiques et visuels sont
donnés sur le centre d'informations
du conducteur.
Si le conducteur n'arrête pas le
véhicule dans les 10 mètres après
que le système ait proposé un empla‐ cement, le système commence à
chercher un autre emplacement de
parking adéquat.La suggestion de place de stationne‐
ment du système est acceptée quand
le véhicule est arrêté par le conduc‐
teur dans les 10 mètres après l'émis‐
sion du message « Stop ». Le sys‐
tème calcule le trajet optimal pour sta‐ tionner dans l'emplacement de park‐
ing. Ensuite, il guide le conducteur
dans l'emplacement en lui donnant
des instructions détaillées.Les instructions de l'écran contien‐
nent les éléments suivants :
● Une remarque si la vitesse est supérieure à 30 km/h.
● La demande d'arrêt du véhicule quand un emplacement de sta‐
tionnement est détecté.
● Le sens de déplacement pendant
la manœuvre de stationnement.
● La position du volant pendant la manœuvre de stationnement.
● L'affichage d'une barre de pro‐ gression pour certaines instruc‐
tions.

Conduite et utilisation217Une manœuvre de stationnement ré‐
ussie est signalée par le message de
position de fin.
Toujours prêter attention au son de
l'aide au stationnement avant-arrière.
Un son continu signifie que la dis‐
tance jusqu'à un obstacle est infé‐ rieure à environ 30 cm.
Changement du côté de
stationnement
Le système est configuré pour re‐
chercher des places de parking du côté passager. Pour détecter des pla‐ ces de stationnement côté conduc‐
teur, appuyer sur ( pendant
2 secondes environ.
Priorités d'affichage
Après avoir activé le système avancé
d'assistance au stationnement, un
message apparaît au centre d'infor‐
mations du conducteur. L'indication
de système avancé d'assistance au
stationnement affichée sur le centre
d'informations du conducteur peut
être interrompue par les messages
véhicule ayant une plus grande prio‐
rité. Pour faire à nouveau apparaître
les instructions du système avancéd'assistance au stationnement et
poursuivre la manœuvre de station‐
nement, approuver le message en
appuyant sur SET/CLR de la manette
des clignotants ou sur le bouton 9
des commandes au volant.
Désactivation
Le système est désactivé :
● un appui sur ( ;
● en terminant avec succès la ma‐ nœuvre de stationnement ;
● en roulant à plus de 30 km/h ;
● en coupant le contact.
Remarque
Si le système avancé d'aide au sta‐
tionnement est désactivé manuelle‐
ment ou de lui-même (p. ex. à la fin d'une manœuvre de stationnement), l'aide au stationnement avant et ar‐rière est également désactivée. Ré‐
activer l'aide au stationnement avant et arrière en appuyant sur le bouton
d'aide au stationnement r ou en
engageant une fois la marche ar‐
rière.La désactivation par le conducteur ou
par le système pendant la manœuvre
sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.
Défaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
● Le système présente une défail‐ lance.
● Le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de stationnement.
● Le système n'est pas opération‐ nel.

218Conduite et utilisationSi un objet est détecté pendant lesinstructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de parking se pour‐
suit. Si l'objet n'est pas enlevé, le sys‐ tème est désactivé. Appuyer sur
( pour activer le système et recher‐
cher un nouvel emplacement de sta‐
tionnement.
Remarques de base sur
l'utilisation des systèmes d'aide
au stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Le système d'aide au stationnement peut être activé et désactivé en mo‐
difiant les réglages à l'écran d'infor‐
mation.
Personnalisation du véhicule 3 129.
Remarque
Le système d'aide au stationnement détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte
un objet qui n'existe pas (écho para‐ site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
