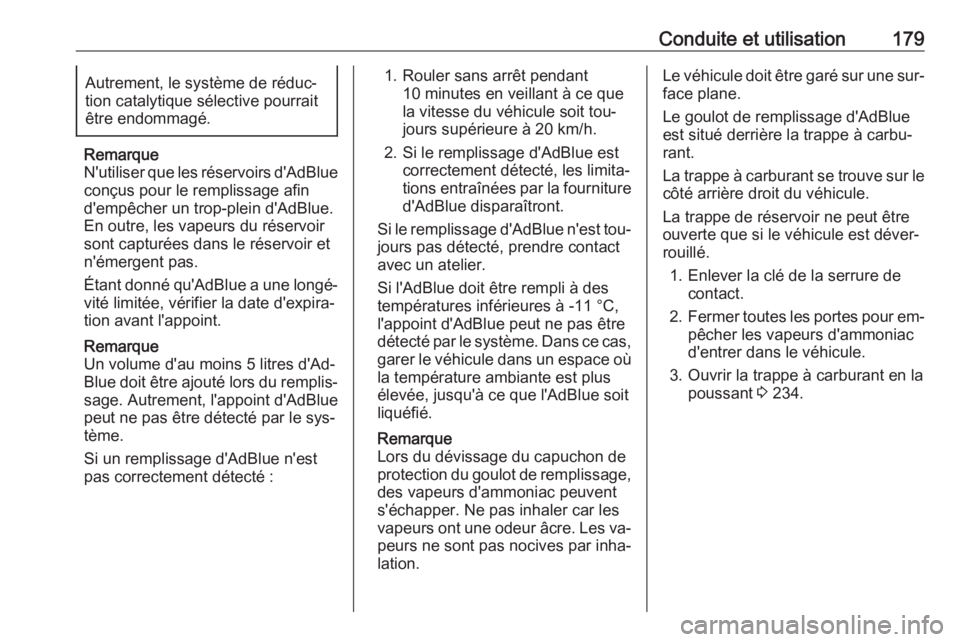

Page 181 of 353

Conduite et utilisation179Autrement, le système de réduc‐
tion catalytique sélective pourrait
être endommagé.
Remarque
N'utiliser que les réservoirs d'AdBlue
conçus pour le remplissage afin d'empêcher un trop-plein d'AdBlue.
En outre, les vapeurs du réservoir
sont capturées dans le réservoir et
n'émergent pas.
Étant donné qu'AdBlue a une longé‐
vité limitée, vérifier la date d'expira‐
tion avant l'appoint.
Remarque
Un volume d'au moins 5 litres d'Ad‐
Blue doit être ajouté lors du remplis‐ sage. Autrement, l'appoint d'AdBlue
peut ne pas être détecté par le sys‐
tème.
Si un remplissage d'AdBlue n'est
pas correctement détecté :
1. Rouler sans arrêt pendant 10 minutes en veillant à ce que
la vitesse du véhicule soit tou‐
jours supérieure à 20 km/h.
2. Si le remplissage d'AdBlue est correctement détecté, les limita‐
tions entraînées par la fourniture
d'AdBlue disparaîtront.
Si le remplissage d'AdBlue n'est tou‐ jours pas détecté, prendre contact
avec un atelier.
Si l'AdBlue doit être rempli à des
températures inférieures à -11 °C,
l'appoint d'AdBlue peut ne pas être
détecté par le système. Dans ce cas, garer le véhicule dans un espace où
la température ambiante est plus
élevée, jusqu'à ce que l'AdBlue soit
liquéfié.
Remarque
Lors du dévissage du capuchon de
protection du goulot de remplissage,
des vapeurs d'ammoniac peuvent
s'échapper. Ne pas inhaler car les
vapeurs ont une odeur âcre. Les va‐ peurs ne sont pas nocives par inha‐
lation.Le véhicule doit être garé sur une sur‐ face plane.
Le goulot de remplissage d'AdBlue
est situé derrière la trappe à carbu‐
rant.
La trappe à carburant se trouve sur le
côté arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé.
1. Enlever la clé de la serrure de contact.
2. Fermer toutes les portes pour em‐
pêcher les vapeurs d'ammoniac
d'entrer dans le véhicule.
3. Ouvrir la trappe à carburant en la poussant 3 234.
Page 182 of 353

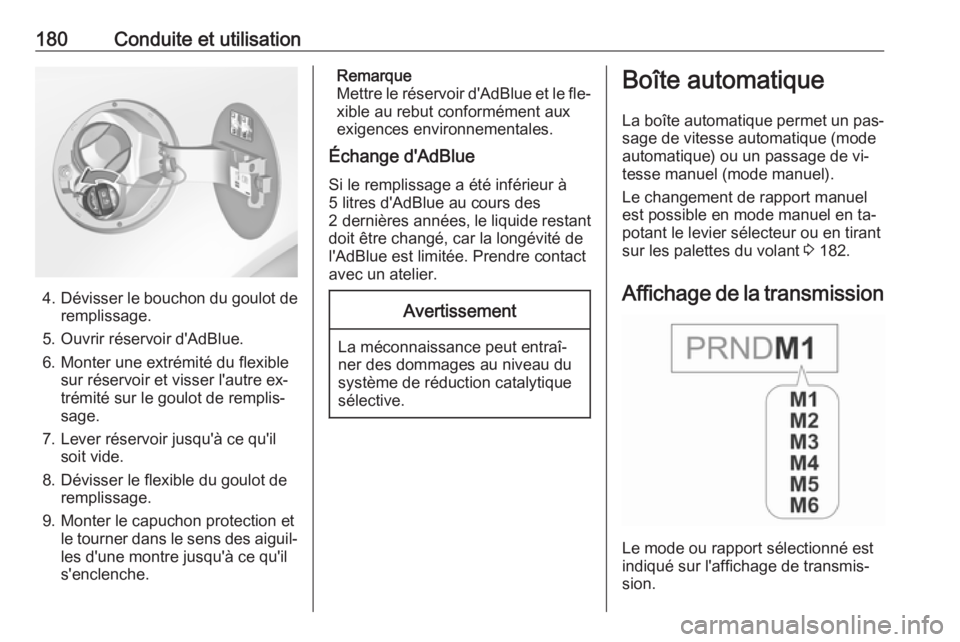

180Conduite et utilisation
4.Dévisser le bouchon du goulot de
remplissage.
5. Ouvrir réservoir d'AdBlue. 6. Monter une extrémité du flexible sur réservoir et visser l'autre ex‐trémité sur le goulot de remplis‐
sage.
7. Lever réservoir jusqu'à ce qu'il soit vide.
8. Dévisser le flexible du goulot de remplissage.
9. Monter le capuchon protection et le tourner dans le sens des aiguil‐
les d'une montre jusqu'à ce qu'il
s'enclenche.
Remarque
Mettre le réservoir d'AdBlue et le fle‐
xible au rebut conformément aux
exigences environnementales.
Échange d'AdBlue
Si le remplissage a été inférieur à
5 litres d'AdBlue au cours des
2 dernières années , le liquide restant
doit être changé, car la longévité de l'AdBlue est limitée. Prendre contact avec un atelier.Avertissement
La méconnaissance peut entraî‐
ner des dommages au niveau du
système de réduction catalytique
sélective.
Boîte automatique
La boîte automatique permet un pas‐
sage de vitesse automatique (mode
automatique) ou un passage de vi‐
tesse manuel (mode manuel).
Le changement de rapport manuel
est possible en mode manuel en ta‐
potant le levier sélecteur ou en tirant
sur les palettes du volant 3 182.
Affichage de la transmission
Le mode ou rapport sélectionné est
indiqué sur l'affichage de transmis‐
sion.
Page 183 of 353

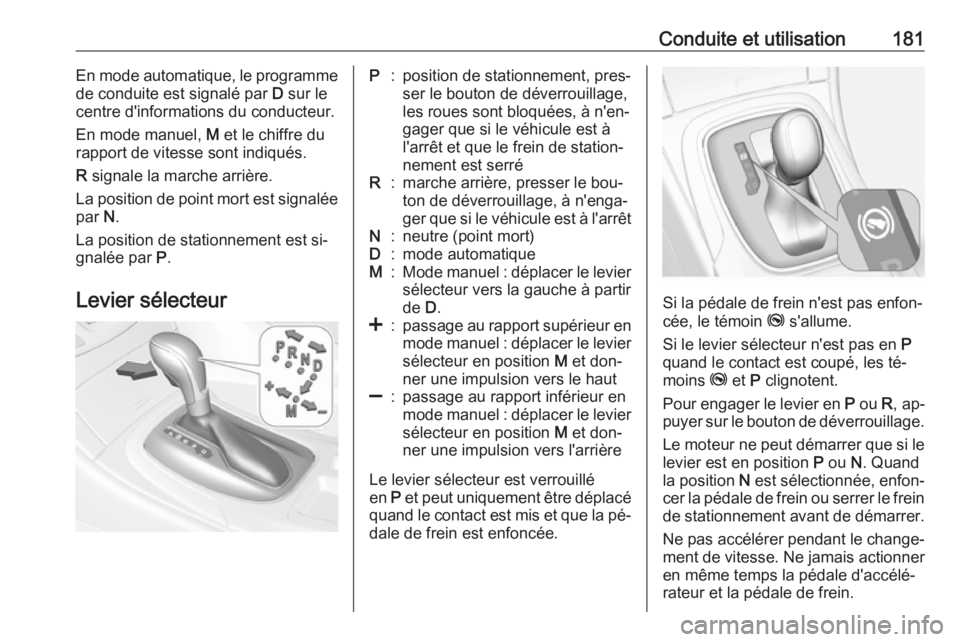

Conduite et utilisation181En mode automatique, le programme
de conduite est signalé par D sur le
centre d'informations du conducteur.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
La position de point mort est signalée
par N.
La position de stationnement est si‐ gnalée par P.
Levier sélecteurP:position de stationnement, pres‐
ser le bouton de déverrouillage,
les roues sont bloquées, à n'en‐
gager que si le véhicule est à
l'arrêt et que le frein de station‐
nement est serréR:marche arrière, presser le bou‐
ton de déverrouillage, à n'enga‐
ger que si le véhicule est à l'arrêtN:neutre (point mort)D:mode automatiqueM:Mode manuel : déplacer le levier
sélecteur vers la gauche à partir
de D.<:passage au rapport supérieur en
mode manuel : déplacer le levier sélecteur en position M et don‐
ner une impulsion vers le haut]:passage au rapport inférieur en
mode manuel : déplacer le levier
sélecteur en position M et don‐
ner une impulsion vers l'arrière
Le levier sélecteur est verrouillé
en P et peut uniquement être déplacé
quand le contact est mis et que la pé‐ dale de frein est enfoncée.
Si la pédale de frein n'est pas enfon‐
cée, le témoin j s'allume.
Si le levier sélecteur n'est pas en P
quand le contact est coupé, les té‐
moins j et P clignotent.
Pour engager le levier en P ou R, ap‐
puyer sur le bouton de déverrouillage.
Le moteur ne peut démarrer que si lelevier est en position P ou N. Quand
la position N est sélectionnée, enfon‐
cer la pédale de frein ou serrer le frein de stationnement avant de démarrer.
Ne pas accélérer pendant le change‐ ment de vitesse. Ne jamais actionner
en même temps la pédale d'accélé‐
rateur et la pédale de frein.
Page 184 of 353

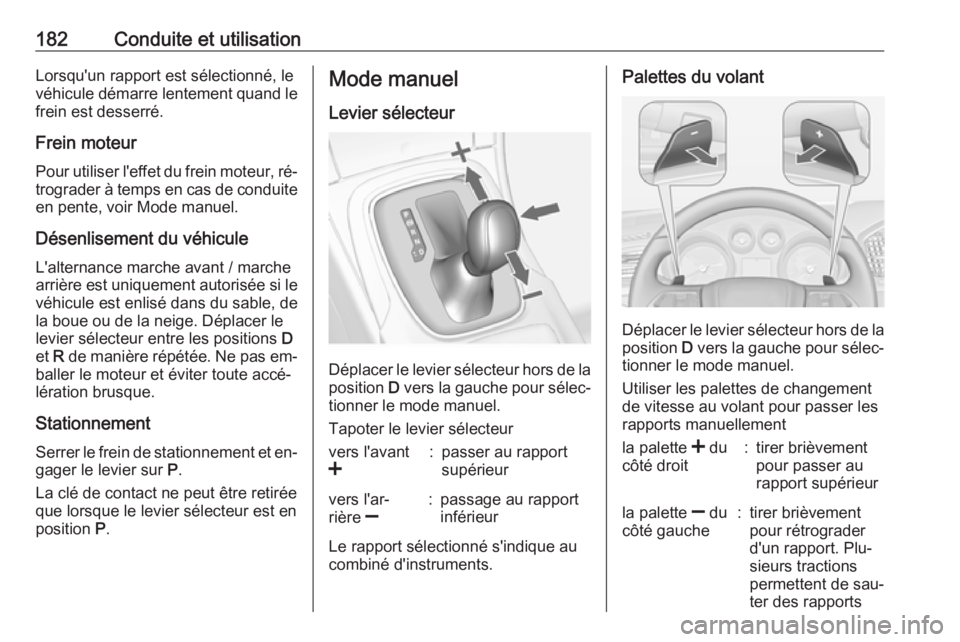

182Conduite et utilisationLorsqu'un rapport est sélectionné, levéhicule démarre lentement quand le
frein est desserré.
Frein moteur
Pour utiliser l'effet du frein moteur, ré‐ trograder à temps en cas de conduite
en pente, voir Mode manuel.
Désenlisement du véhicule L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions D
et R de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.
Stationnement Serrer le frein de stationnement et en‐
gager le levier sur P.
La clé de contact ne peut être retirée
que lorsque le levier sélecteur est en
position P.Mode manuel
Levier sélecteur
Déplacer le levier sélecteur hors de la position D vers la gauche pour sélec‐
tionner le mode manuel.
Tapoter le levier sélecteur
vers l'avant
<:passer au rapport
supérieurvers l'ar‐
rière ]:passage au rapport
inférieur
Le rapport sélectionné s'indique au
combiné d'instruments.
Palettes du volant
Déplacer le levier sélecteur hors de la position D vers la gauche pour sélec‐
tionner le mode manuel.
Utiliser les palettes de changement
de vitesse au volant pour passer les
rapports manuellement
la palette < du
côté droit:tirer brièvement
pour passer au
rapport supérieurla palette ] du
côté gauche:tirer brièvement
pour rétrograder
d'un rapport. Plu‐
sieurs tractions
permettent de sau‐
ter des rapports
Page 185 of 353

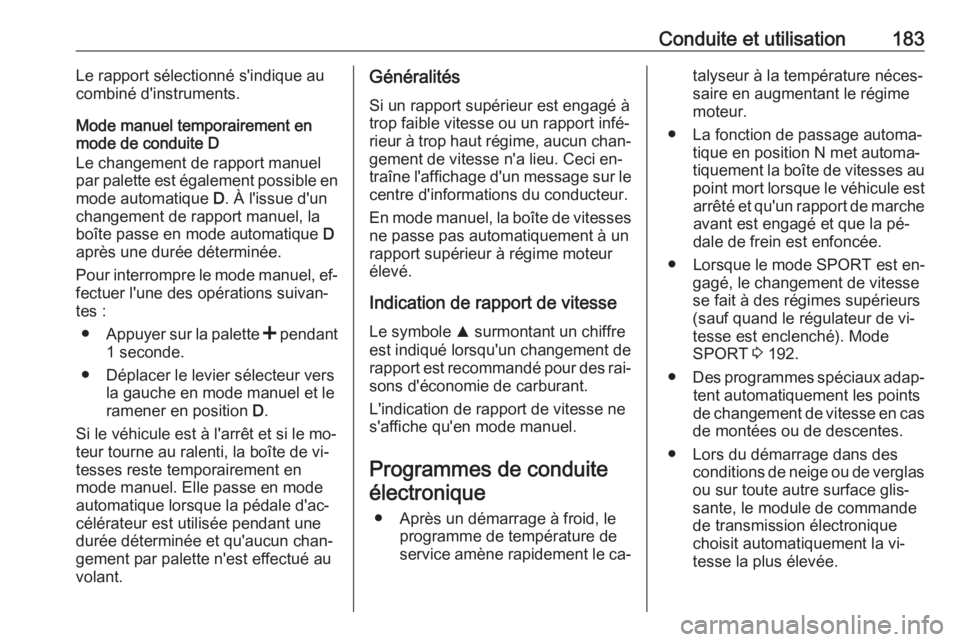

Conduite et utilisation183Le rapport sélectionné s'indique au
combiné d'instruments.
Mode manuel temporairement en
mode de conduite D
Le changement de rapport manuel par palette est également possible en
mode automatique D. À l'issue d'un
changement de rapport manuel, la
boîte passe en mode automatique D
après une durée déterminée.
Pour interrompre le mode manuel, ef‐
fectuer l'une des opérations suivan‐
tes :
● Appuyer sur la palette < pendant
1 seconde.
● Déplacer le levier sélecteur vers la gauche en mode manuel et le
ramener en position D.
Si le véhicule est à l'arrêt et si le mo‐
teur tourne au ralenti, la boîte de vi‐
tesses reste temporairement en
mode manuel. Elle passe en mode
automatique lorsque la pédale d'ac‐
célérateur est utilisée pendant une
durée déterminée et qu'aucun chan‐
gement par palette n'est effectué au
volant.Généralités
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐
rieur à trop haut régime, aucun chan‐ gement de vitesse n'a lieu. Ceci en‐traîne l'affichage d'un message sur le
centre d'informations du conducteur.
En mode manuel, la boîte de vitesses ne passe pas automatiquement à un
rapport supérieur à régime moteur
élevé.
Indication de rapport de vitesseLe symbole R surmontant un chiffre
est indiqué lorsqu'un changement de
rapport est recommandé pour des rai‐
sons d'économie de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduiteélectronique
● Après un démarrage à froid, le programme de température de
service amène rapidement le ca‐talyseur à la température néces‐
saire en augmentant le régime
moteur.
● La fonction de passage automa‐ tique en position N met automa‐tiquement la boîte de vitesses au point mort lorsque le véhicule est arrêté et qu'un rapport de marche
avant est engagé et que la pé‐
dale de frein est enfoncée.
● Lorsque le mode SPORT est en‐
gagé, le changement de vitesse
se fait à des régimes supérieurs
(sauf quand le régulateur de vi‐
tesse est enclenché). Mode
SPORT 3 192.
● Des programmes spéciaux adap‐
tent automatiquement les pointsde changement de vitesse en cas
de montées ou de descentes.
● Lors du démarrage dans des conditions de neige ou de verglas
ou sur toute autre surface glis‐
sante, le module de commande
de transmission électronique
choisit automatiquement la vi‐
tesse la plus élevée.
Page 186 of 353

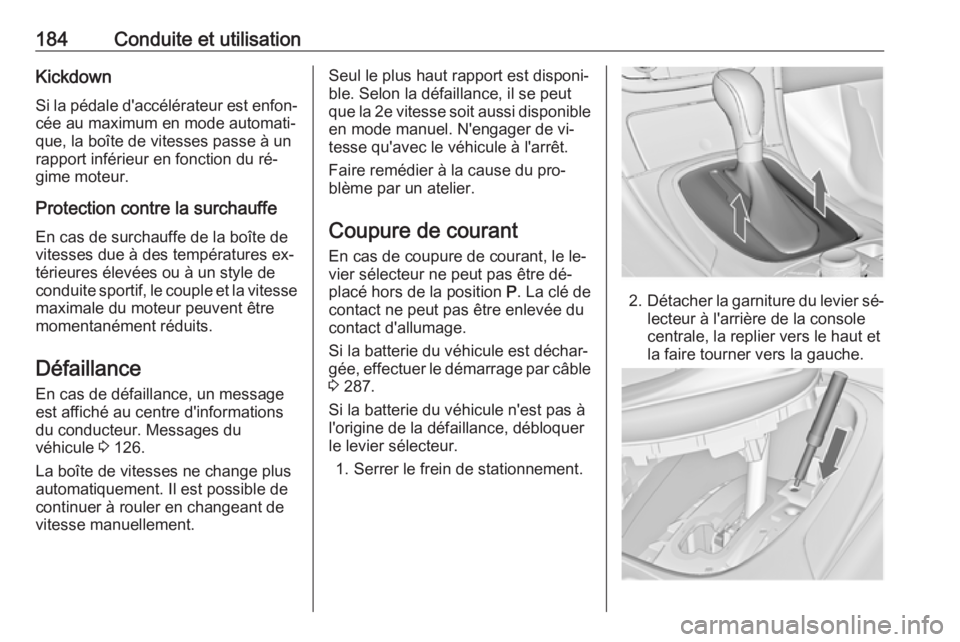

184Conduite et utilisationKickdownSi la pédale d'accélérateur est enfon‐
cée au maximum en mode automati‐
que, la boîte de vitesses passe à un
rapport inférieur en fonction du ré‐
gime moteur.
Protection contre la surchauffe
En cas de surchauffe de la boîte de
vitesses due à des températures ex‐
térieures élevées ou à un style de
conduite sportif, le couple et la vitesse maximale du moteur peuvent être
momentanément réduits.
Défaillance
En cas de défaillance, un message est affiché au centre d'informations
du conducteur. Messages du
véhicule 3 126.
La boîte de vitesses ne change plus
automatiquement. Il est possible de
continuer à rouler en changeant de
vitesse manuellement.Seul le plus haut rapport est disponi‐
ble. Selon la défaillance, il se peut
que la 2e vitesse soit aussi disponible en mode manuel. N'engager de vi‐tesse qu'avec le véhicule à l'arrêt.
Faire remédier à la cause du pro‐
blème par un atelier.
Coupure de courant En cas de coupure de courant, le le‐
vier sélecteur ne peut pas être dé‐
placé hors de la position P. La clé de
contact ne peut pas être enlevée du contact d'allumage.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble
3 287.
Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.
2. Détacher la garniture du levier sé‐
lecteur à l'arrière de la console
centrale, la replier vers le haut et
la faire tourner vers la gauche.
Page 187 of 353

Conduite et utilisation1853. Introduire l'outil spécial aussi loinque possible dans l'ouverture et
déplacer le levier sélecteur de la
position P ou N. Si le levier sélec‐
teur est à nouveau ramené en po‐ sition P ou N, il sera à nouveau
bloqué dans cette position. Faire
corriger la cause de la coupure de
courant par un atelier.
4. Reposer la garniture de levier sur la console centrale et la remonter.Boîte manuelle
Pour engager la marche arrière, en‐
foncer le bouton de déverrouillage se trouvant sur le levier avec le véhicule
à l'arrêt et engager le rapport.
Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pé‐ dale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.
Lors de la manœuvre, enfoncer la pé‐
dale d'embrayage à fond. Ne pas uti‐
liser la pédale comme repose-pied.
Avertissement
Il n'est pas recommandé de con‐
duire en gardant la main sur le le‐
vier sélecteur.
Passage au rapport supérieur 3 112.
Système Stop/Start 3 172.
Page 188 of 353

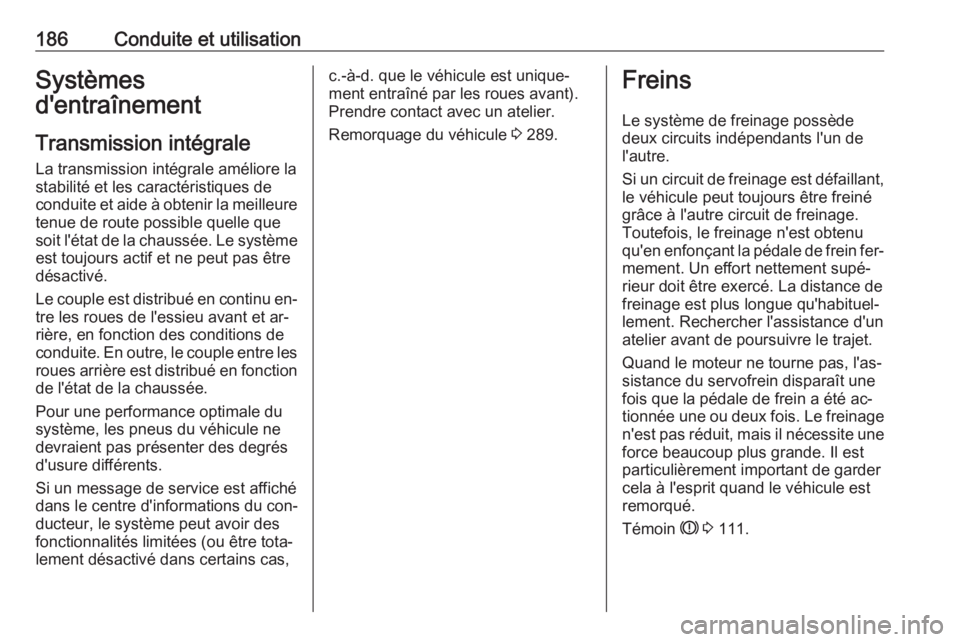

186Conduite et utilisationSystèmes
d'entraînement
Transmission intégrale
La transmission intégrale améliore la
stabilité et les caractéristiques de
conduite et aide à obtenir la meilleure tenue de route possible quelle que
soit l'état de la chaussée. Le système est toujours actif et ne peut pas être
désactivé.
Le couple est distribué en continu en‐
tre les roues de l'essieu avant et ar‐
rière, en fonction des conditions de conduite. En outre, le couple entre les roues arrière est distribué en fonctionde l'état de la chaussée.
Pour une performance optimale du
système, les pneus du véhicule ne
devraient pas présenter des degrés d'usure différents.
Si un message de service est affiché
dans le centre d'informations du con‐
ducteur, le système peut avoir des
fonctionnalités limitées (ou être tota‐
lement désactivé dans certains cas,c.-à-d. que le véhicule est unique‐
ment entraîné par les roues avant).
Prendre contact avec un atelier.
Remorquage du véhicule 3 289.Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant,
le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de freinage est plus longue qu'habituel‐
lement. Rechercher l'assistance d'un
atelier avant de poursuivre le trajet.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 111.
Page 189 of 353

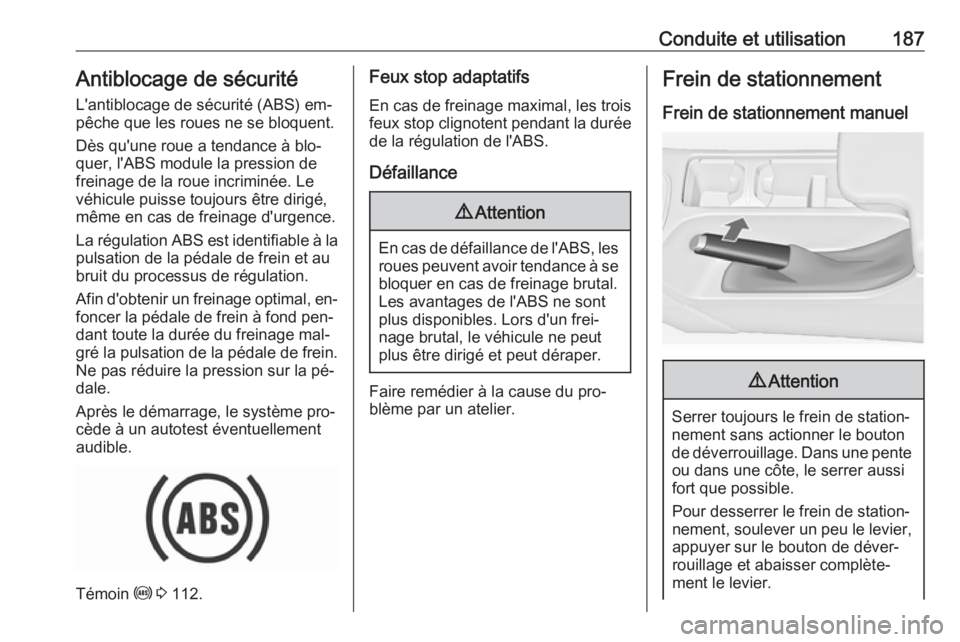

Conduite et utilisation187Antiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de
freinage de la roue incriminée. Le
véhicule puisse toujours être dirigé,
même en cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein. Ne pas réduire la pression sur la pé‐
dale.
Après le démarrage, le système pro‐ cède à un autotest éventuellement
audible.
Témoin u 3 112.
Feux stop adaptatifs
En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.
Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du pro‐
blème par un atelier.
Frein de stationnement
Frein de stationnement manuel9 Attention
Serrer toujours le frein de station‐
nement sans actionner le bouton
de déverrouillage. Dans une pente ou dans une côte, le serrer aussifort que possible.
Pour desserrer le frein de station‐
nement, soulever un peu le levier, appuyer sur le bouton de déver‐
rouillage et abaisser complète‐
ment le levier.
Page 190 of 353

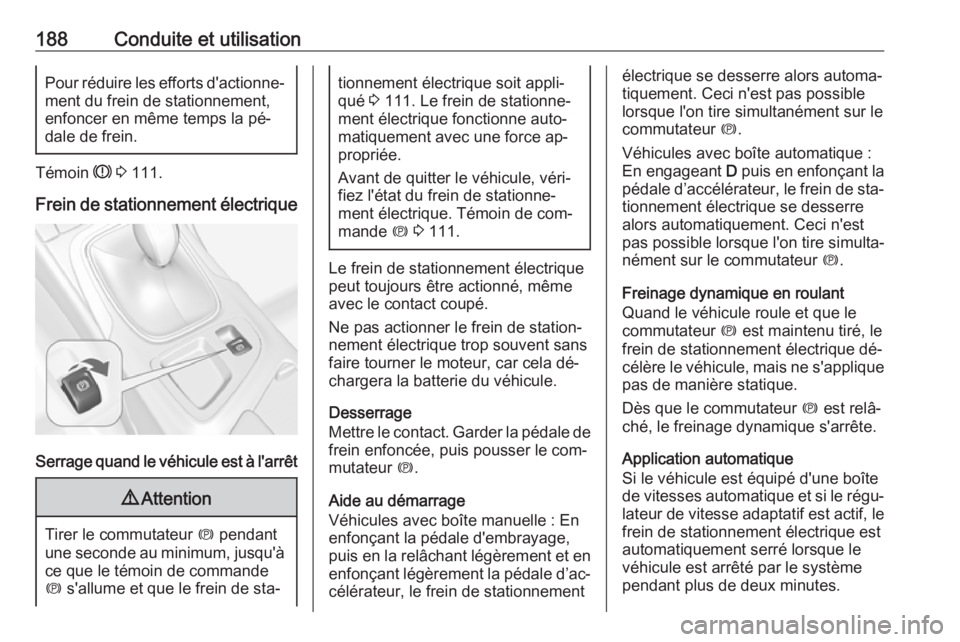

188Conduite et utilisationPour réduire les efforts d'actionne‐
ment du frein de stationnement,
enfoncer en même temps la pé‐
dale de frein.
Témoin R 3 111.
Frein de stationnement électrique
Serrage quand le véhicule est à l'arrêt
9 Attention
Tirer le commutateur m pendant
une seconde au minimum, jusqu'à
ce que le témoin de commande
m s'allume et que le frein de sta‐
tionnement électrique soit appli‐
qué 3 111. Le frein de stationne‐
ment électrique fonctionne auto‐
matiquement avec une force ap‐
propriée.
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment électrique. Témoin de com‐
mande m 3 111.
Le frein de stationnement électrique
peut toujours être actionné, même
avec le contact coupé.
Ne pas actionner le frein de station‐
nement électrique trop souvent sans
faire tourner le moteur, car cela dé‐
chargera la batterie du véhicule.
Desserrage
Mettre le contact. Garder la pédale de
frein enfoncée, puis pousser le com‐
mutateur m.
Aide au démarrage
Véhicules avec boîte manuelle : En
enfonçant la pédale d'embrayage,
puis en la relâchant légèrement et en
enfonçant légèrement la pédale d’ac‐ célérateur, le frein de stationnement
électrique se desserre alors automa‐
tiquement. Ceci n'est pas possible
lorsque l'on tire simultanément sur le
commutateur m.
Véhicules avec boîte automatique : En engageant D puis en enfonçant la
pédale d’accélérateur, le frein de sta‐
tionnement électrique se desserre
alors automatiquement. Ceci n'est
pas possible lorsque l'on tire simulta‐
nément sur le commutateur m.
Freinage dynamique en roulant
Quand le véhicule roule et que le
commutateur m est maintenu tiré, le
frein de stationnement électrique dé‐ célère le véhicule, mais ne s'applique pas de manière statique.
Dès que le commutateur m est relâ‐
ché, le freinage dynamique s'arrête.
Application automatique
Si le véhicule est équipé d'une boîte
de vitesses automatique et si le régu‐ lateur de vitesse adaptatif est actif, le
frein de stationnement électrique est
automatiquement serré lorsque le
véhicule est arrêté par le système
pendant plus de deux minutes.
