Soins du véhicule259Clignotants avant

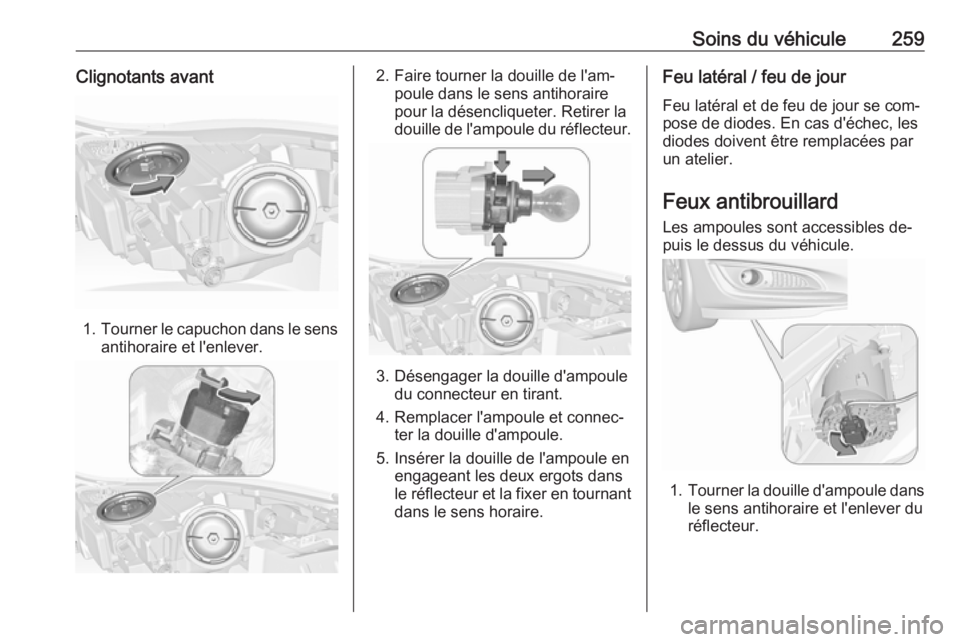

1.Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager la douille d'ampoule du connecteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
Feu latéral / feu de jour
Feu latéral et de feu de jour se com‐
pose de diodes. En cas d'échec, les
diodes doivent être remplacées par
un atelier.
Feux antibrouillard
Les ampoules sont accessibles de‐
puis le dessus du véhicule.
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
Page 262 of 353

260Soins du véhicule
2. Dégager la douille d'ampoule duconnecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
4. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le
sens horaire pour encliqueter.
Feux arrière
Berline 5 portes/berline 4 portes

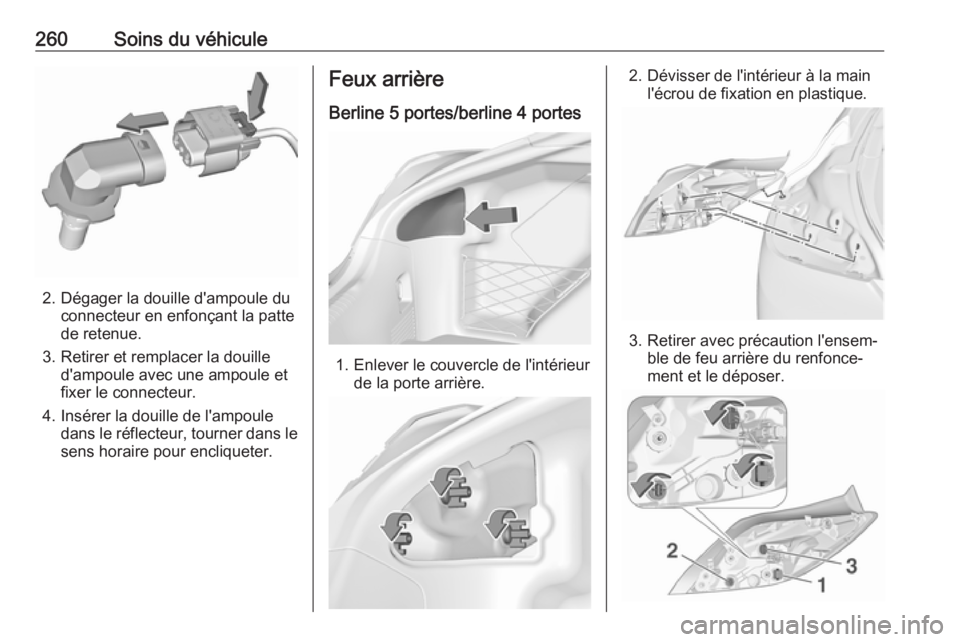

1. Enlever le couvercle de l'intérieur de la porte arrière.
2. Dévisser de l'intérieur à la mainl'écrou de fixation en plastique.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
Page 263 of 353

Soins du véhicule2614.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en la reti‐
rant ou en tournant :
Clignotant 1
Feu antibrouillard arrière ( 2) (un
seul côté)
Feu de recul 3
Le feu arrière et le feu de stop sont composés de diodes. En cas de
panne, les diodes doivent être
remplacées par un atelier.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Monter l'ensemble du feu avec les
goupilles de retenue dans les
creux de la carrosserie et visser
les écrous de fixation en plastique par l'intérieur du coffre. Fermer le
cache.Sports Tourer/Country Tourer

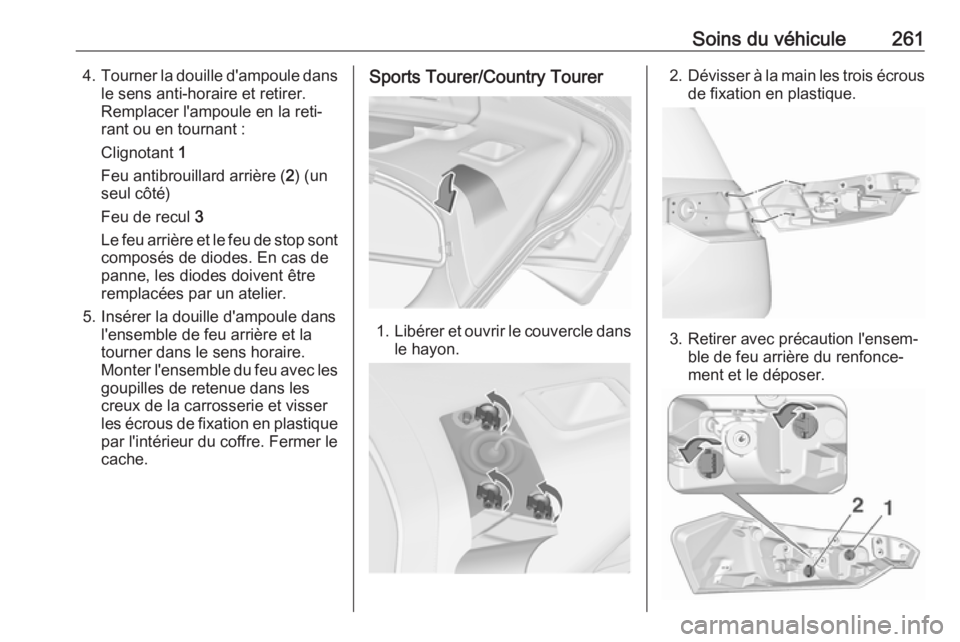

1. Libérer et ouvrir le couvercle dans
le hayon.
2. Dévisser à la main les trois écrous
de fixation en plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
Page 264 of 353

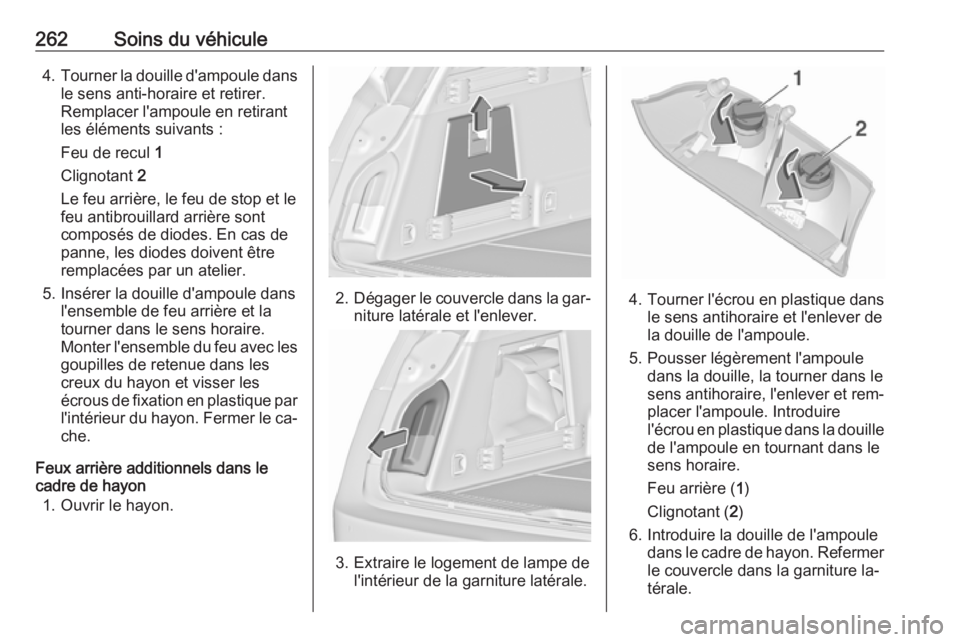

262Soins du véhicule4.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en retirant
les éléments suivants :
Feu de recul 1
Clignotant 2
Le feu arrière, le feu de stop et le
feu antibrouillard arrière sont
composés de diodes. En cas de
panne, les diodes doivent être
remplacées par un atelier.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Monter l'ensemble du feu avec les
goupilles de retenue dans les
creux du hayon et visser les
écrous de fixation en plastique par l'intérieur du hayon. Fermer le ca‐
che.
Feux arrière additionnels dans le
cadre de hayon
1. Ouvrir le hayon.
2. Dégager le couvercle dans la gar‐
niture latérale et l'enlever.
3. Extraire le logement de lampe de l'intérieur de la garniture latérale.
4.Tourner l'écrou en plastique dans
le sens antihoraire et l'enlever de
la douille de l'ampoule.
5. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et rem‐
placer l'ampoule. Introduire
l'écrou en plastique dans la douille de l'ampoule en tournant dans le
sens horaire.
Feu arrière ( 1)
Clignotant ( 2)
6. Introduire la douille de l'ampoule dans le cadre de hayon. Refermer
le couvercle dans la garniture la‐
térale.
Page 265 of 353

Soins du véhicule263Clignotants latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque d'immatriculation

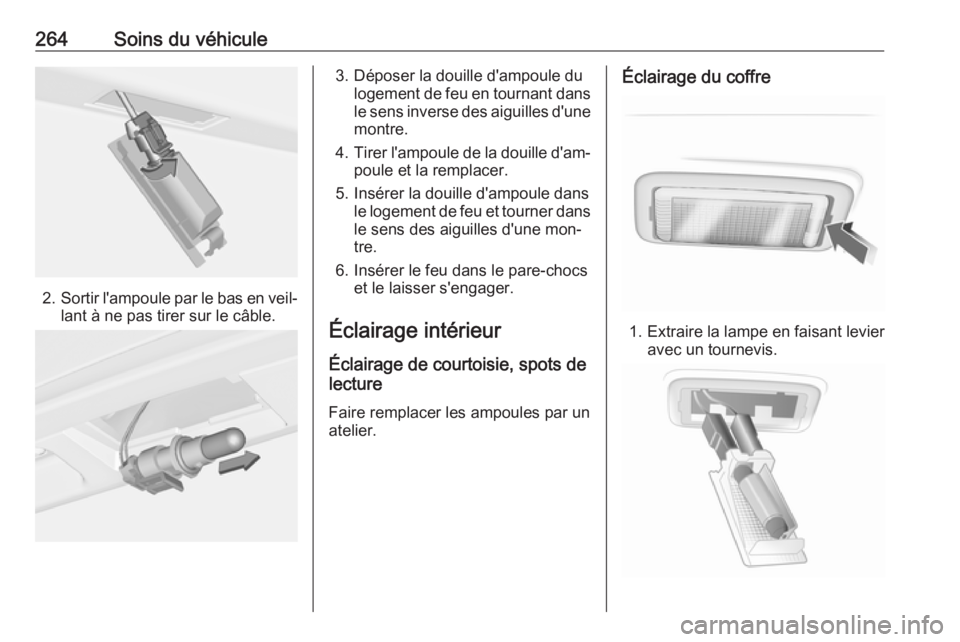

1. Introduire le tournevis dans le boî‐
tier de l'ampoule ; appuyer sur le
côté et déverrouiller le ressort.
Page 266 of 353

264Soins du véhicule
2.Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une mon‐
tre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.Éclairage du coffre
1. Extraire la lampe en faisant levier avec un tournevis.
Page 267 of 353

Soins du véhicule2652.Sortir l'ampoule en la poussant lé‐
gèrement dans la direction de lalanguette-ressort.
3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Un maximum de trois boîtes à fusi‐
bles peut être présent sur le véhicule :
● à l'avant gauche du comparti‐ ment moteur
● sur le côté gauche du tableau de
bord
● derrière un cache sur le côté gau‐
che du coffre
En fonction de l'équipement du
véhicule les configurations des fusi‐
bles dans les boîtes à fusibles sont
différentes, indiquées parle type A ou le type B sur les tableaux.
Le type A correspond à toutes les va‐
riantes berline 5 portes et berline 4
portes, ainsi que les modèles Sports
Tourer ou Country Tourer avec hayon
motorisé ou attelage de remorque ou
prises de courant arrière.Le type B correspond aux modèles
Sports Tourer ou Country Tourer
sans hayon motorisé, sans attelage
de remorque et sans prises de cou‐
rant arrière.
Avant de remplacer un fusible, dé‐ sactiver le commutateur correspon‐
dant et couper le contact.
Le véhicule contient différents types
de fusibles.
Page 268 of 353

266Soins du véhicule
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.
Page 269 of 353

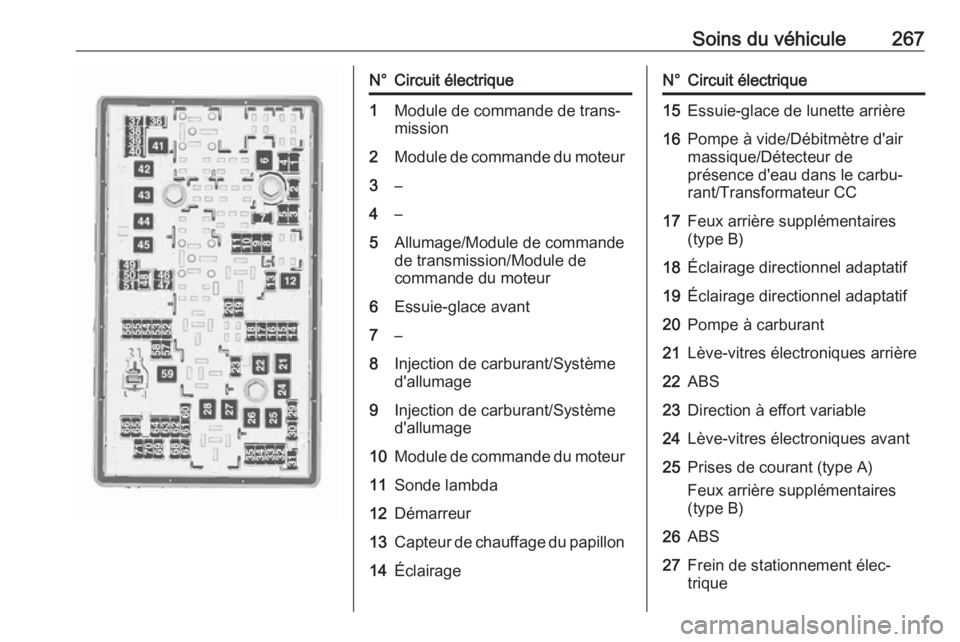

Soins du véhicule267N°Circuit électrique1Module de commande de trans‐
mission2Module de commande du moteur3–4–5Allumage/Module de commande
de transmission/Module de
commande du moteur6Essuie-glace avant7–8Injection de carburant/Système
d'allumage9Injection de carburant/Système
d'allumage10Module de commande du moteur11Sonde lambda12Démarreur13Capteur de chauffage du papillon14ÉclairageN°Circuit électrique15Essuie-glace de lunette arrière16Pompe à vide/Débitmètre d'air
massique/Détecteur de
présence d'eau dans le carbu‐
rant/Transformateur CC17Feux arrière supplémentaires
(type B)18Éclairage directionnel adaptatif19Éclairage directionnel adaptatif20Pompe à carburant21Lève-vitres électroniques arrière22ABS23Direction à effort variable24Lève-vitres électroniques avant25Prises de courant (type A)
Feux arrière supplémentaires
(type B)26ABS27Frein de stationnement élec‐
trique
Page 270 of 353

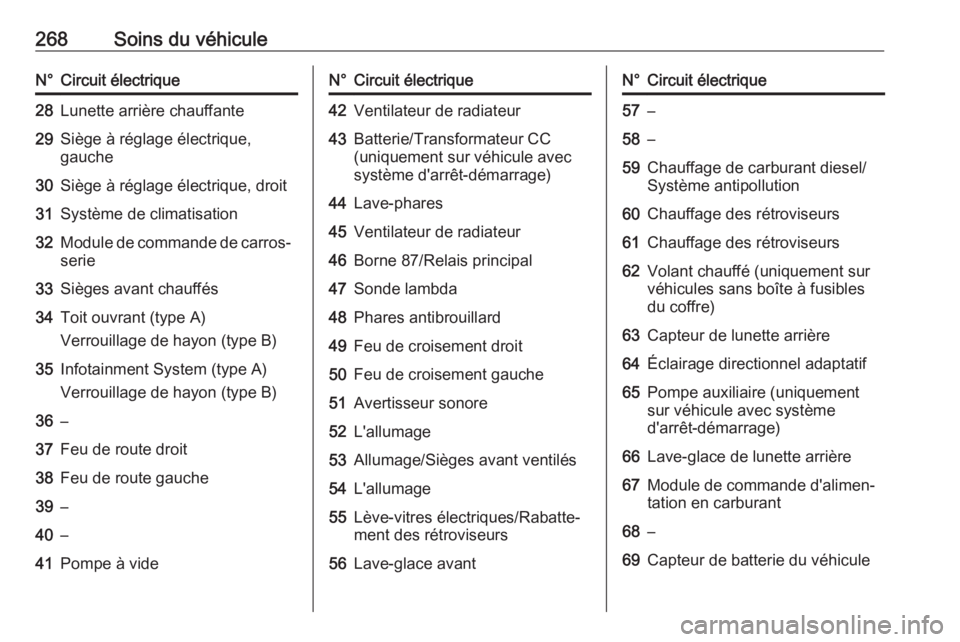

268Soins du véhiculeN°Circuit électrique28Lunette arrière chauffante29Siège à réglage électrique,
gauche30Siège à réglage électrique, droit31Système de climatisation32Module de commande de carros‐ serie33Sièges avant chauffés34Toit ouvrant (type A)
Verrouillage de hayon (type B)35Infotainment System (type A)
Verrouillage de hayon (type B)36–37Feu de route droit38Feu de route gauche39–40–41Pompe à videN°Circuit électrique42Ventilateur de radiateur43Batterie/Transformateur CC
(uniquement sur véhicule avec
système d'arrêt-démarrage)44Lave-phares45Ventilateur de radiateur46Borne 87/Relais principal47Sonde lambda48Phares antibrouillard49Feu de croisement droit50Feu de croisement gauche51Avertisseur sonore52L'allumage53Allumage/Sièges avant ventilés54L'allumage55Lève-vitres électriques/Rabatte‐
ment des rétroviseurs56Lave-glace avantN°Circuit électrique57–58–59Chauffage de carburant diesel/
Système antipollution60Chauffage des rétroviseurs61Chauffage des rétroviseurs62Volant chauffé (uniquement sur
véhicules sans boîte à fusibles
du coffre)63Capteur de lunette arrière64Éclairage directionnel adaptatif65Pompe auxiliaire (uniquement
sur véhicule avec système
d'arrêt-démarrage)66Lave-glace de lunette arrière67Module de commande d'alimen‐
tation en carburant68–69Capteur de batterie du véhicule
