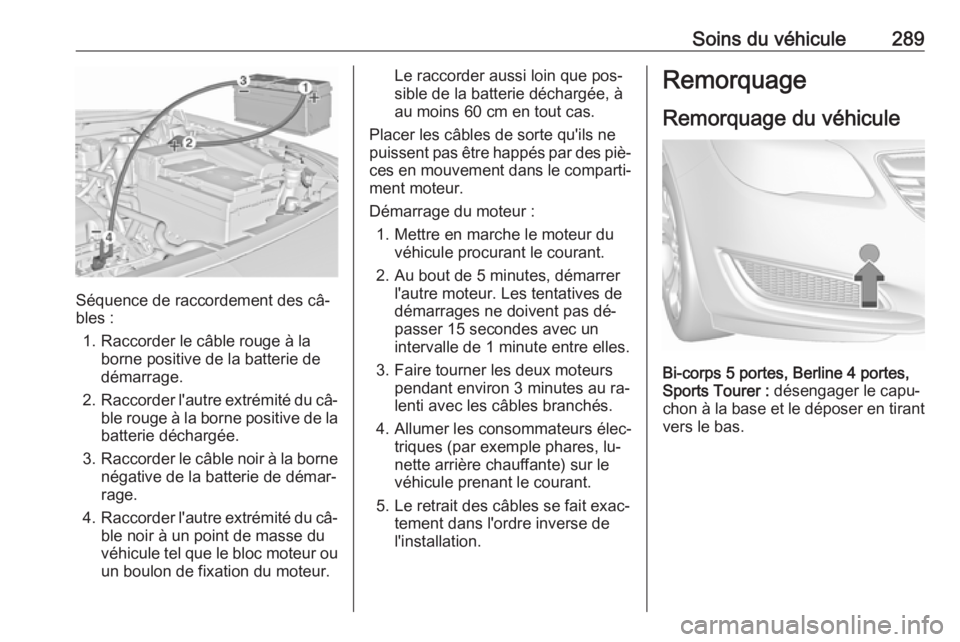

Soins du véhicule289
Séquence de raccordement des câ‐
bles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câ‐
ble rouge à la borne positive de la
batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câ‐
ble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Le raccorder aussi loin que pos‐
sible de la batterie déchargée, à
au moins 60 cm en tout cas.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐ ment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas dé‐
passer 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ra‐
lenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐nette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Bi-corps 5 portes, Berline 4 portes,Sports Tourer : désengager le capu‐
chon à la base et le déposer en tirant vers le bas.

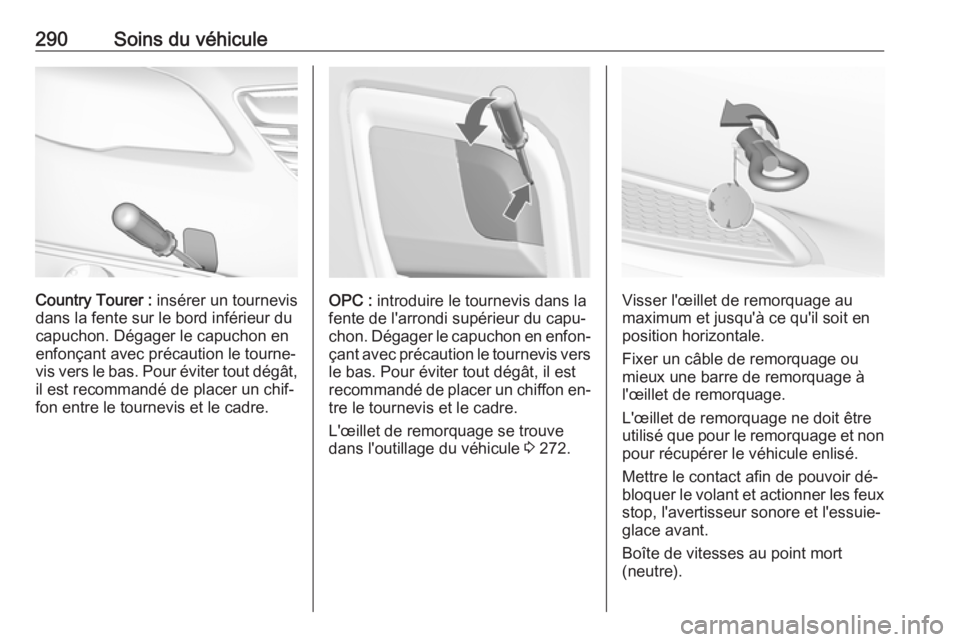

290Soins du véhicule
Country Tourer : insérer un tournevis
dans la fente sur le bord inférieur du
capuchon. Dégager le capuchon en
enfonçant avec précaution le tourne‐
vis vers le bas. Pour éviter tout dégât, il est recommandé de placer un chif‐
fon entre le tournevis et le cadre.OPC : introduire le tournevis dans la
fente de l'arrondi supérieur du capu‐
chon. Dégager le capuchon en enfon‐
çant avec précaution le tournevis vers le bas. Pour éviter tout dégât, il est
recommandé de placer un chiffon en‐
tre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 272.Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir dé‐
bloquer le volant et actionner les feux
stop, l'avertisseur sonore et l'essuie-
glace avant.
Boîte de vitesses au point mort
(neutre).

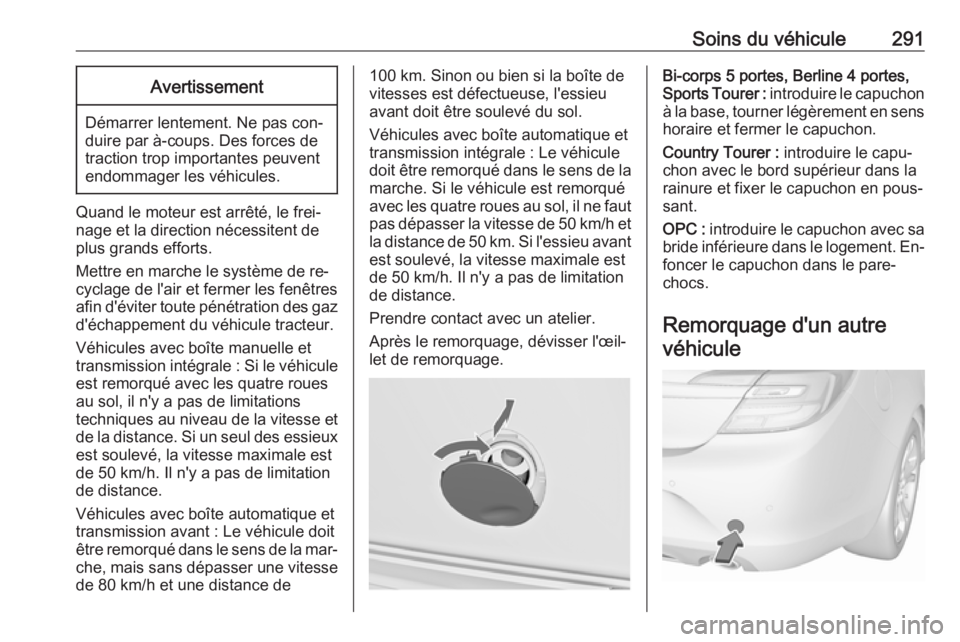

Soins du véhicule291Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de re‐
cyclage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz d'échappement du véhicule tracteur.
Véhicules avec boîte manuelle et
transmission intégrale : Si le véhicule
est remorqué avec les quatre roues
au sol, il n'y a pas de limitations
techniques au niveau de la vitesse et de la distance. Si un seul des essieux est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Véhicules avec boîte automatique et
transmission avant : Le véhicule doit
être remorqué dans le sens de la mar‐
che, mais sans dépasser une vitesse de 80 km/h et une distance de
100 km. Sinon ou bien si la boîte de
vitesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Véhicules avec boîte automatique et
transmission intégrale : Le véhicule
doit être remorqué dans le sens de la marche. Si le véhicule est remorqué
avec les quatre roues au sol, il ne faut
pas dépasser la vitesse de 50 km/h et
la distance de 50 km. Si l'essieu avant est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.Bi-corps 5 portes, Berline 4 portes, Sports Tourer : introduire le capuchon
à la base, tourner légèrement en sens horaire et fermer le capuchon.
Country Tourer : introduire le capu‐
chon avec le bord supérieur dans la
rainure et fixer le capuchon en pous‐
sant.
OPC : introduire le capuchon avec sa
bride inférieure dans le logement. En‐
foncer le capuchon dans le pare-
chocs.
Remorquage d'un autrevéhicule

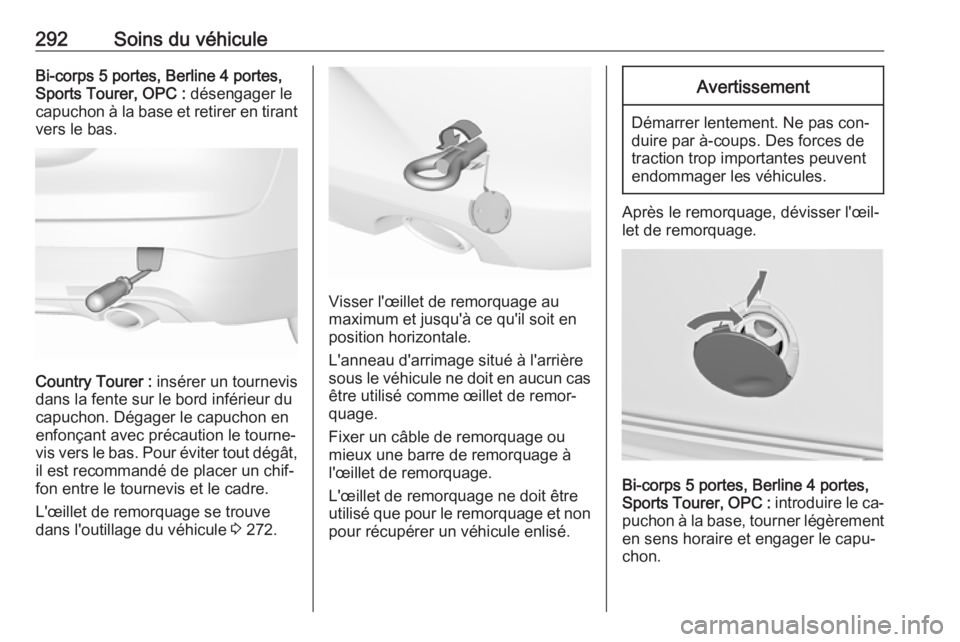

292Soins du véhiculeBi-corps 5 portes, Berline 4 portes,
Sports Tourer, OPC : désengager le
capuchon à la base et retirer en tirant vers le bas.
Country Tourer : insérer un tournevis
dans la fente sur le bord inférieur du
capuchon. Dégager le capuchon en
enfonçant avec précaution le tourne‐
vis vers le bas. Pour éviter tout dégât, il est recommandé de placer un chif‐
fon entre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 272.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.
Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Bi-corps 5 portes, Berline 4 portes, Sports Tourer, OPC : introduire le ca‐
puchon à la base, tourner légèrement
en sens horaire et engager le capu‐
chon.

Soins du véhicule293Country Tourer : introduire le capu‐
chon avec le bord supérieur dans la
rainure et fixer le capuchon en pous‐
sant.Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser un produit
dégivrant que si ceci est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement des serru‐
res. Après avoir utilisé un produit dé‐
givrant, faire regraisser les barillets
par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il con‐
vient dès lors de laver et de lustrer la
voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavage
automatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le pol‐
len, etc. car ils contiennent des com‐
posants corrosifs qui peuvent endom‐ mager la peinture.
En cas de passage à la station de la‐
vage, suivre les instructions du fabri‐
cant. Il faut arrêter les essuie-glaces
avant et arrière. Enlever l'antenne et
les accessoires externes tels que ga‐ lerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Lustrer régulièrement les pièces pein‐
tes du véhicule.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.

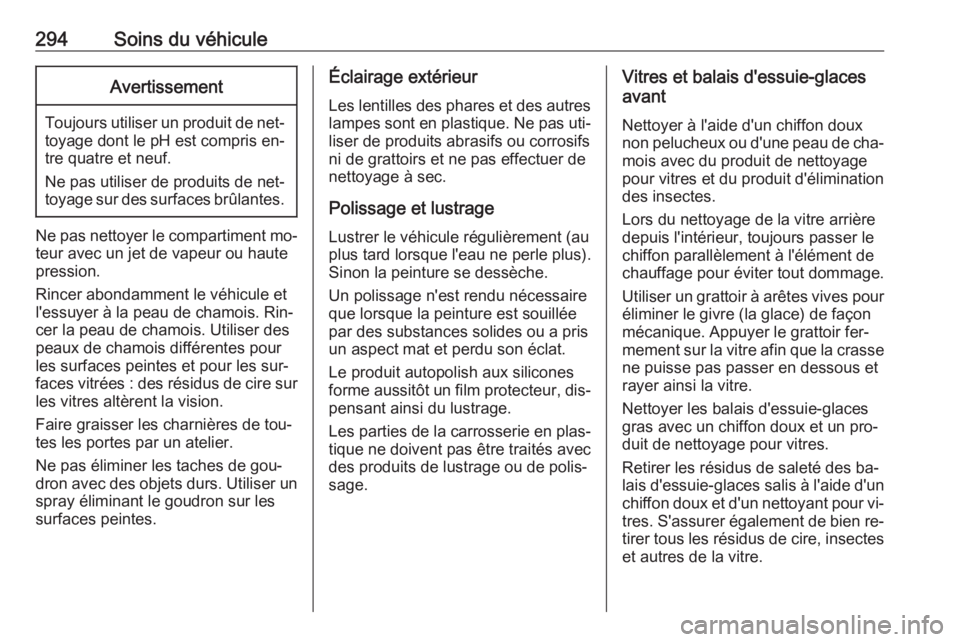

294Soins du véhiculeAvertissement
Toujours utiliser un produit de net‐toyage dont le pH est compris en‐
tre quatre et neuf.
Ne pas utiliser de produits de net‐
toyage sur des surfaces brûlantes.
Ne pas nettoyer le compartiment mo‐
teur avec un jet de vapeur ou haute
pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois. Rin‐ cer la peau de chamois. Utiliser des
peaux de chamois différentes pour
les surfaces peintes et pour les sur‐
faces vitrées : des résidus de cire sur les vitres altèrent la vision.
Faire graisser les charnières de tou‐
tes les portes par un atelier.
Ne pas éliminer les taches de gou‐
dron avec des objets durs. Utiliser un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autres lampes sont en plastique. Ne pas uti‐ liser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage
Lustrer le véhicule régulièrement (au
plus tard lorsque l'eau ne perle plus).
Sinon la peinture se dessèche.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur, dis‐ pensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.Vitres et balais d'essuie-glaces
avant
Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de cha‐ mois avec du produit de nettoyagepour vitres et du produit d'éliminationdes insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour
éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir fer‐
mement sur la vitre afin que la crasse ne puisse pas passer en dessous et
rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un pro‐
duit de nettoyage pour vitres.
Retirer les résidus de saleté des ba‐
lais d'essuie-glaces salis à l'aide d'un
chiffon doux et d'un nettoyant pour vi‐
tres. S'assurer également de bien re‐ tirer tous les résidus de cire, insectes
et autres de la vitre.

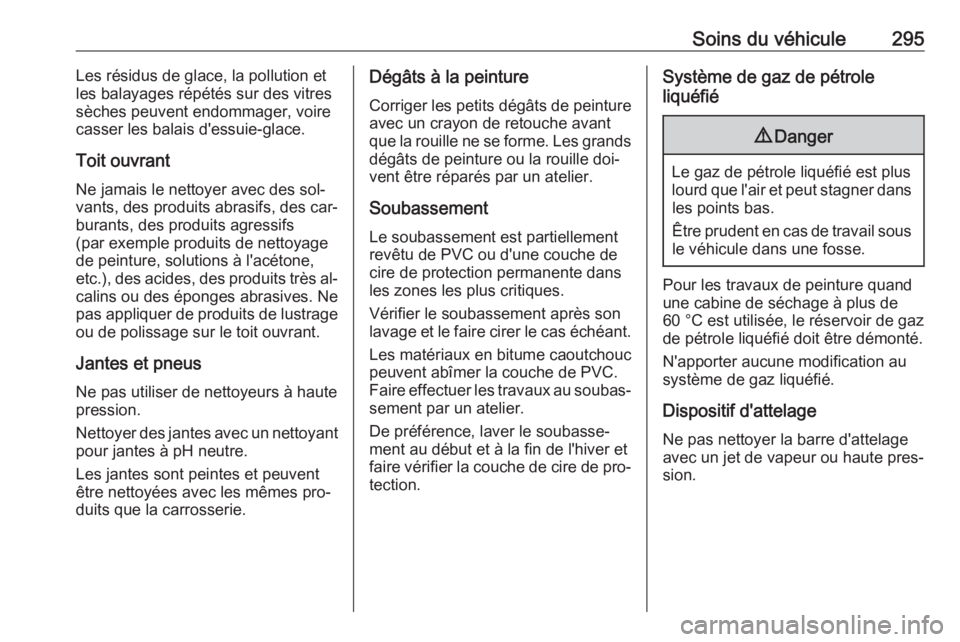

Soins du véhicule295Les résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.
Toit ouvrant Ne jamais le nettoyer avec des sol‐
vants, des produits abrasifs, des car‐
burants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc. ), des acides, des produits très al‐
calins ou des éponges abrasives. Ne
pas appliquer de produits de lustrage ou de polissage sur le toit ouvrant.
Jantes et pneus Ne pas utiliser de nettoyeurs à hautepression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes pro‐
duits que la carrosserie.Dégâts à la peinture
Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille doi‐
vent être réparés par un atelier.
Soubassement Le soubassement est partiellement
revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de pro‐ tection.Système de gaz de pétrole
liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Dispositif d'attelage Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.

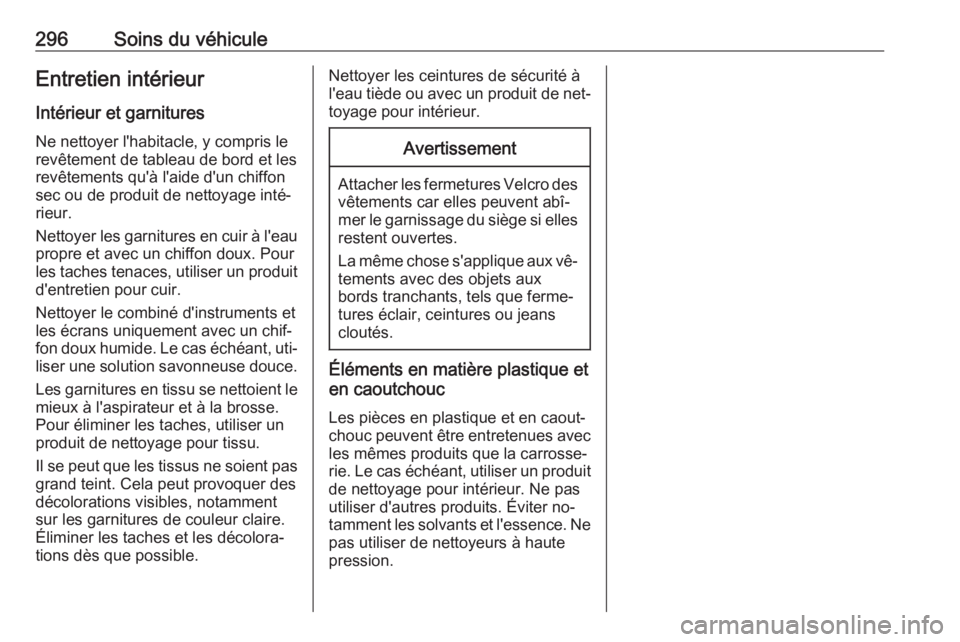

296Soins du véhiculeEntretien intérieurIntérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon sec ou de produit de nettoyage inté‐
rieur.
Nettoyer les garnitures en cuir à l'eau
propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant, uti‐
liser une solution savonneuse douce.
Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de net‐ toyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent abî‐
mer le garnissage du siège si elles
restent ouvertes.
La même chose s'applique aux vê‐ tements avec des objets aux
bords tranchants, tels que ferme‐ tures éclair, ceintures ou jeans
cloutés.
Éléments en matière plastique et
en caoutchouc
Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit
de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter no‐
tamment les solvants et l'essence. Ne pas utiliser de nettoyeurs à haute
pression.

Service et maintenance297Service et
maintenanceInformations générales ..............297
Informations sur l'entretien ......297
Fluides, lubrifiants et pièces re‐
commandés ............................... 298
Fluides et lubrifiants recommandés ......................... 298Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la fia‐ bilité ainsi que pour le maintien de la
valeur de votre véhicule que tous les travaux d'entretien soient effectués
aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible au‐
près de votre atelier.
Affichage d'entretien 3 107.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule est re‐quis tous les 30 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication con‐
traire dans l'affichage d'entretien.
Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de po‐
lice.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine, Bul‐
garie, Chypre, Croatie, Danemark,
Espagne, Estonie, Finlande, France,
Grèce, Groenland, Hongrie, Irlande,
Islande, Italie, Liechtenstein, Letto‐
nie, Lituanie, Luxembourg,
Macédoine, Malte, Monaco, Monté‐
négro, Norvège, Pays-Bas, Pologne,
Portugal, République tchèque,
Roumanie, Royaume-Uni, Saint-Ma‐
rin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 107.
Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est re‐quis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication con‐
traire dans l'affichage d'entretien.
Les intervalles d'entretien pour l'inter‐ national sont valides pour les pays qui
ne sont pas mentionnés dans les in‐ tervalles d'entretien pour l'Europe.
Affichage d'entretien 3 107.

298Service et maintenanceConfirmationsLa confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le ki‐
lométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier
ayant effectué l'entretien.
S'assurer que le carnet d'entretien et de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐
tie ou de demande de geste commer‐ cial et cela constituera aussi un argu‐ment positif lors de la revente éven‐
tuelle du véhicule.
Intervalle d'entretien avec la
durée de vie restante de l'huile
moteur
L'intervalle d'entretien repose sur dif‐
férents paramètres dépendant de
l'utilisation.
L'affichage de service vous indique
quand il faut changer l'huile moteur.
Affichage d'entretien 3 107.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants recommandés
Utiliser uniquement les produits con‐formes aux spécifications recomman‐
dées.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont dan‐ gereux et peuvent être nocifs. Ma‐ nipuler avec prudence. Respecterles consignes figurant sur les réci‐ pients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la vis‐ cosité. La qualité de l'huile garantit
par exemple la propreté du moteur, la
protection contre l'usure et le contrôle du vieillissement de l'huile, tandis que
le degré de viscosité indique la fluiditéde l'huile sur une plage de tempéra‐
ture donnée.
Dexos est la toute dernière qualité
d'huile moteur qui assure une protec‐
tion optimale aux moteurs à essence
et diesel. Si elle n'est pas possible de s'en procurer, les huiles moteur d'au‐
tres qualités mentionnées doivent
être utilisées. Les recommandations
pour les moteurs à essence sont éga‐ lement valables pour les moteurs
fonctionnant au gaz naturel comprimé
(GNC), au gaz de pétrole liquéfié
(GPL) et à l'éthanol (E85).
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la tem‐
pérature ambiante minimale 3 302.
Appoint d'huile moteur
Les huiles moteur de différentes mar‐ ques et différents producteurs peu‐vent être mélangées pour autant que
vous respectiez les qualité et visco‐
sité d'huile moteur requises.
L'utilisation exclusive d'huiles moteur
de qualité ACEA A1/B1 ou A5/B5 est
interdite, car elles peuvent entraîner
