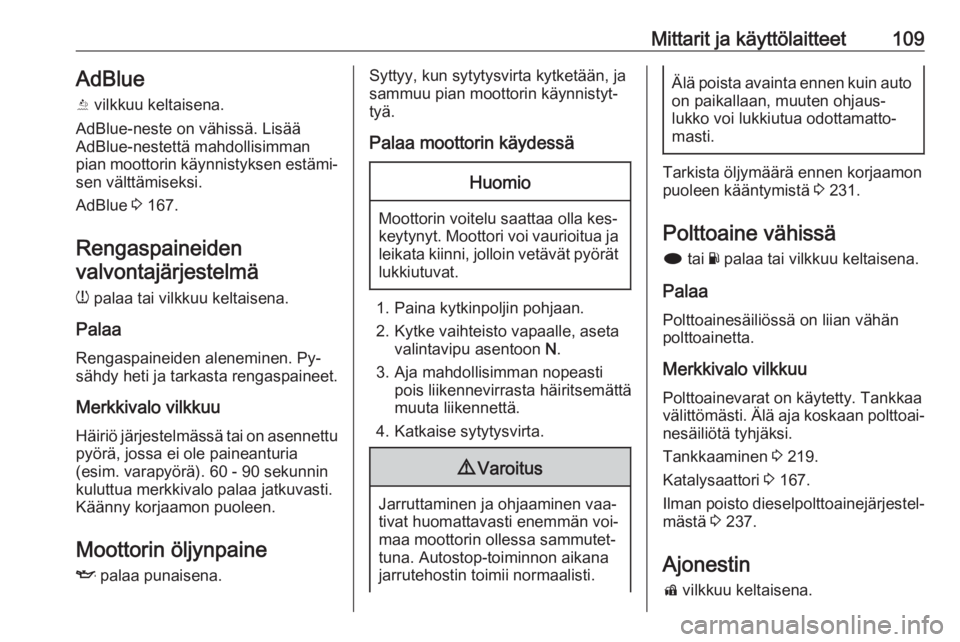

Mittarit ja käyttölaitteet109AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
AdBlue 3 167.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). 60 - 90 sekunnin
kuluttua merkkivalo palaa jatkuvasti.
Käänny korjaamon puoleen.
Moottorin öljynpaine
I palaa punaisena.Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä ennen korjaamon
puoleen kääntymistä 3 231.
Polttoaine vähissä
i tai Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja koskaan polttoai‐ nesäiliötä tyhjäksi.
Tankkaaminen 3 219.
Katalysaattori 3 167.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 237.
Ajonestin
d vilkkuu keltaisena.
Page 112 of 323

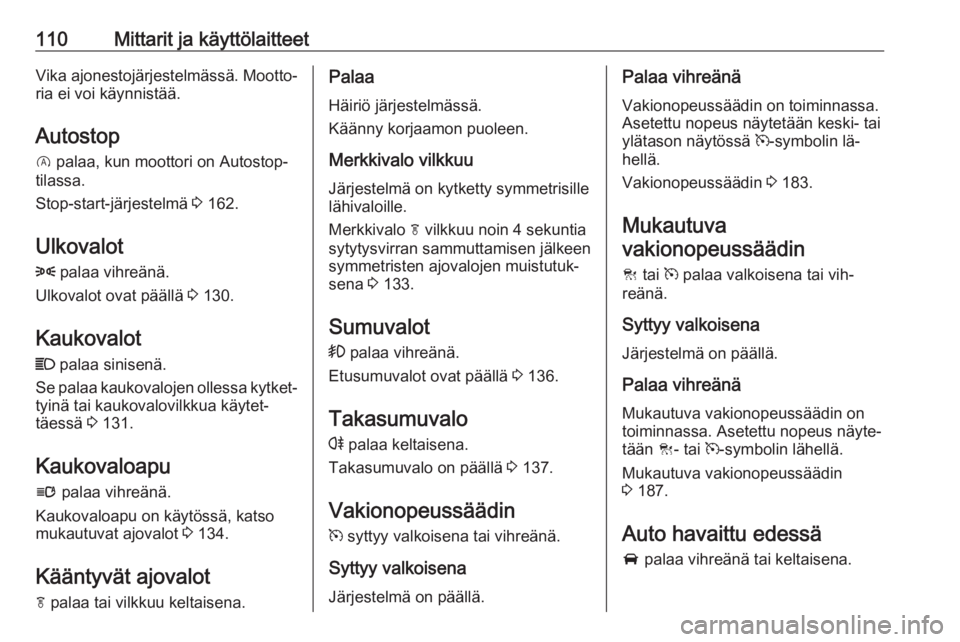

110Mittarit ja käyttölaitteetVika ajonestojärjestelmässä. Mootto‐
ria ei voi käynnistää.
Autostop
D palaa, kun moottori on Autostop-
tilassa.
Stop-start-järjestelmä 3 162.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 130.
Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 131.
Kaukovaloapu l palaa vihreänä.
Kaukovaloapu on käytössä, katso
mukautuvat ajovalot 3 134.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.Palaa
Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalo f vilkkuu noin 4 sekuntia
sytytysvirran sammuttamisen jälkeen symmetristen ajovalojen muistutuk‐
sena 3 133.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat päällä 3 136.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 137.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.Palaa vihreänä
Vakionopeussäädin on toiminnassa.Asetettu nopeus näytetään keski- tai
ylätason näytössä m-symbolin lä‐
hellä.
Vakionopeussäädin 3 183.
Mukautuva vakionopeussäädin
C tai m palaa valkoisena tai vih‐
reänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänäMukautuva vakionopeussäädin on
toiminnassa. Asetettu nopeus näyte‐
tään C- tai m-symbolin lähellä.
Mukautuva vakionopeussäädin
3 187.
Auto havaittu edessä
A palaa vihreänä tai keltaisena.
Page 113 of 323

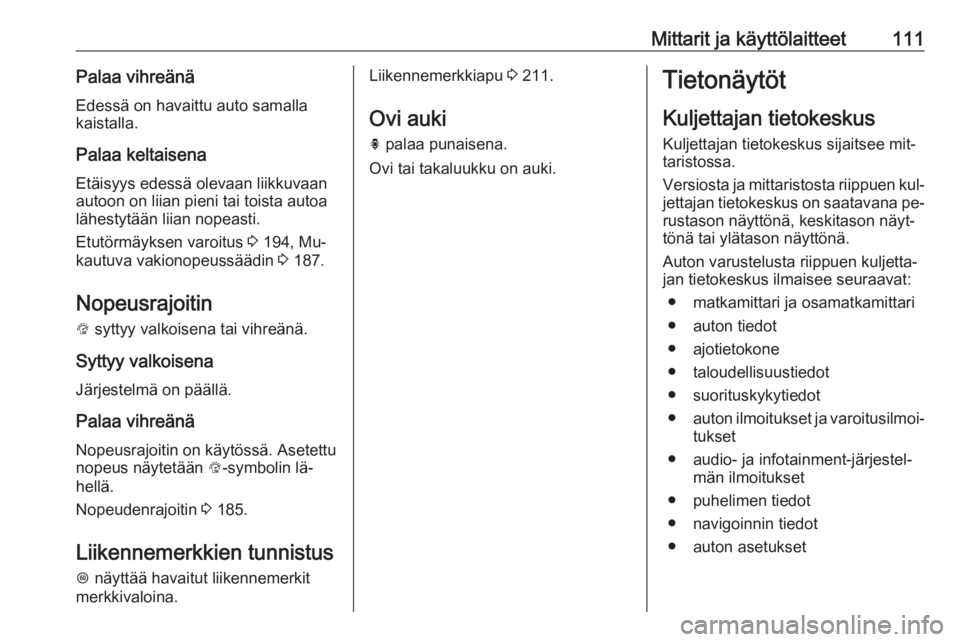

Mittarit ja käyttölaitteet111Palaa vihreänäEdessä on havaittu auto samalla
kaistalla.
Palaa keltaisena Etäisyys edessä olevaan liikkuvaan
autoon on liian pieni tai toista autoa
lähestytään liian nopeasti.
Etutörmäyksen varoitus 3 194, Mu‐
kautuva vakionopeussäädin 3 187.
Nopeusrajoitin L syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä Nopeusrajoitin on käytössä. Asetettu
nopeus näytetään L-symbolin lä‐
hellä.
Nopeudenrajoitin 3 185.
Liikennemerkkien tunnistus
L näyttää havaitut liikennemerkit
merkkivaloina.Liikennemerkkiapu 3 211.
Ovi auki h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskusKuljettajan tietokeskus sijaitsee mit‐
taristossa.
Versiosta ja mittaristosta riippuen kul‐
jettajan tietokeskus on saatavana pe‐ rustason näyttönä, keskitason näyt‐
tönä tai ylätason näyttönä.
Auton varustelusta riippuen kuljetta‐
jan tietokeskus ilmaisee seuraavat:
● matkamittari ja osamatkamittari● auton tiedot
● ajotietokone
● taloudellisuustiedot
● suorituskykytiedot
● auton ilmoitukset ja varoitusilmoi‐
tukset
● audio- ja infotainment-järjestel‐ män ilmoitukset
● puhelimen tiedot
● navigoinnin tiedot
● auton asetukset
Page 114 of 323

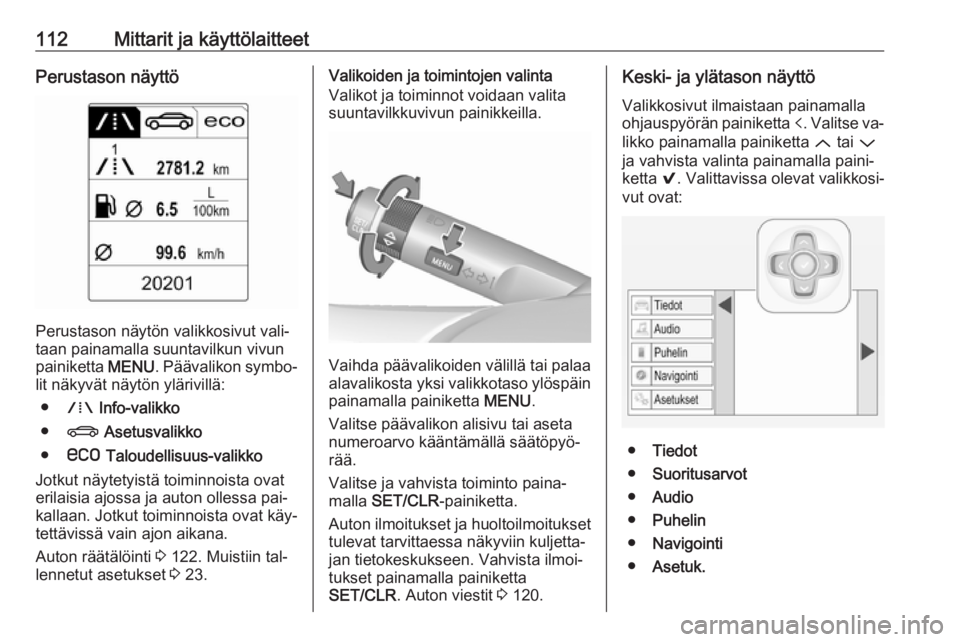

112Mittarit ja käyttölaitteetPerustason näyttö
Perustason näytön valikkosivut vali‐
taan painamalla suuntavilkun vivun
painiketta MENU. Päävalikon symbo‐
lit näkyvät näytön ylärivillä:
● W Info-valikko
● X Asetusvalikko
● s Taloudellisuus-valikko
Jotkut näytetyistä toiminnoista ovat erilaisia ajossa ja auton ollessa pai‐
kallaan. Jotkut toiminnoista ovat käy‐
tettävissä vain ajon aikana.
Auton räätälöinti 3 122. Muistiin tal‐
lennetut asetukset 3 23.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU.
Valitse päävalikon alisivu tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Valitse ja vahvista toiminto paina‐
malla SET/CLR -painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta
SET/CLR . Auton viestit 3 120.
Keski- ja ylätason näyttö
Valikkosivut ilmaistaan painamalla
ohjauspyörän painiketta p. Valitse va‐
likko painamalla painiketta Q tai P
ja vahvista valinta painamalla paini‐
ketta 9. Valittavissa olevat valikkosi‐
vut ovat:
● Tiedot
● Suoritusarvot
● Audio
● Puhelin
● Navigointi
● Asetuk.
Page 115 of 323
Mittarit ja käyttölaitteet113Jotkin näytetyistä toiminnoista vaihte‐
levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun au‐
tolla ajetaan.
Ylätason mittariston voi näyttää
Sport- tai Tour-tilassa. Katso alla:
Asetukset-valikko, näytön teemat.
Auton räätälöinti 3 122. Muistiin tal‐
lennetut asetukset 3 23.

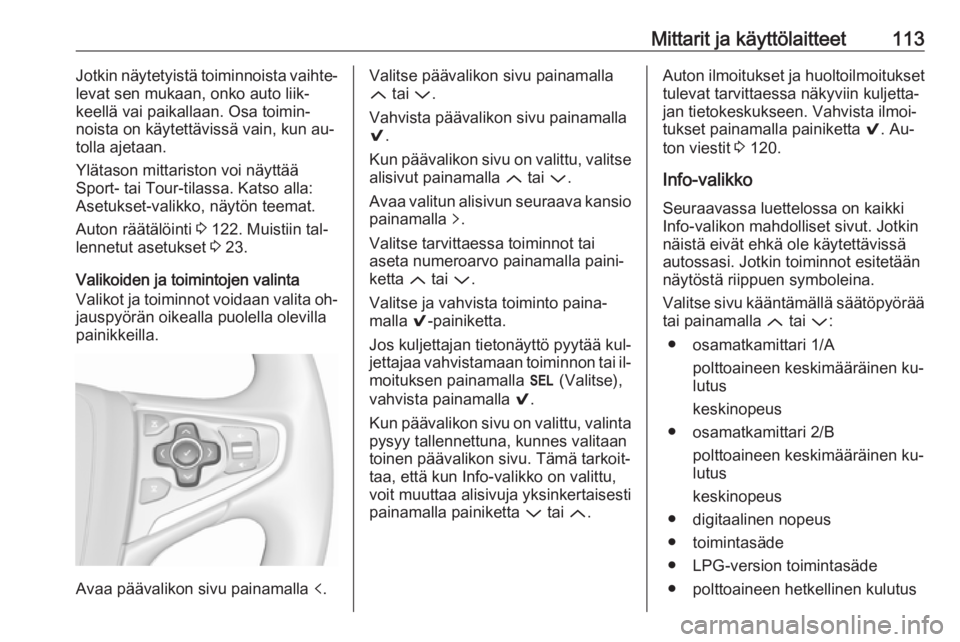

Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita oh‐
jauspyörän oikealla puolella olevilla
painikkeilla.
Avaa päävalikon sivu painamalla p.
Valitse päävalikon sivu painamalla
Q tai P.
Vahvista päävalikon sivu painamalla
9 .
Kun päävalikon sivu on valittu, valitse
alisivut painamalla Q tai P.
Avaa valitun alisivun seuraava kansio painamalla q.
Valitse tarvittaessa toiminnot tai
aseta numeroarvo painamalla paini‐
ketta Q tai P.
Valitse ja vahvista toiminto paina‐
malla 9-painiketta.
Jos kuljettajan tietonäyttö pyytää kul‐
jettajaa vahvistamaan toiminnon tai il‐
moituksen painamalla H (Valitse),
vahvista painamalla 9.
Kun päävalikon sivu on valittu, valinta
pysyy tallennettuna, kunnes valitaan
toinen päävalikon sivu. Tämä tarkoit‐
taa, että kun Info-valikko on valittu,
voit muuttaa alisivuja yksinkertaisesti
painamalla painiketta P tai Q.Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta 9. Au‐
ton viestit 3 120.
Info-valikko
Seuraavassa luettelossa on kaikki
Info-valikon mahdolliset sivut. Jotkin
näistä eivät ehkä ole käytettävissä
autossasi. Jotkin toiminnot esitetään
näytöstä riippuen symboleina.
Valitse sivu kääntämällä säätöpyörää
tai painamalla Q tai P:
● osamatkamittari 1/A polttoaineen keskimääräinen ku‐
lutus
keskinopeus
● osamatkamittari 2/B polttoaineen keskimääräinen ku‐
lutus
keskinopeus
● digitaalinen nopeus
● toimintasäde
● LPG-version toimintasäde
● polttoaineen hetkellinen kulutus
Page 116 of 323

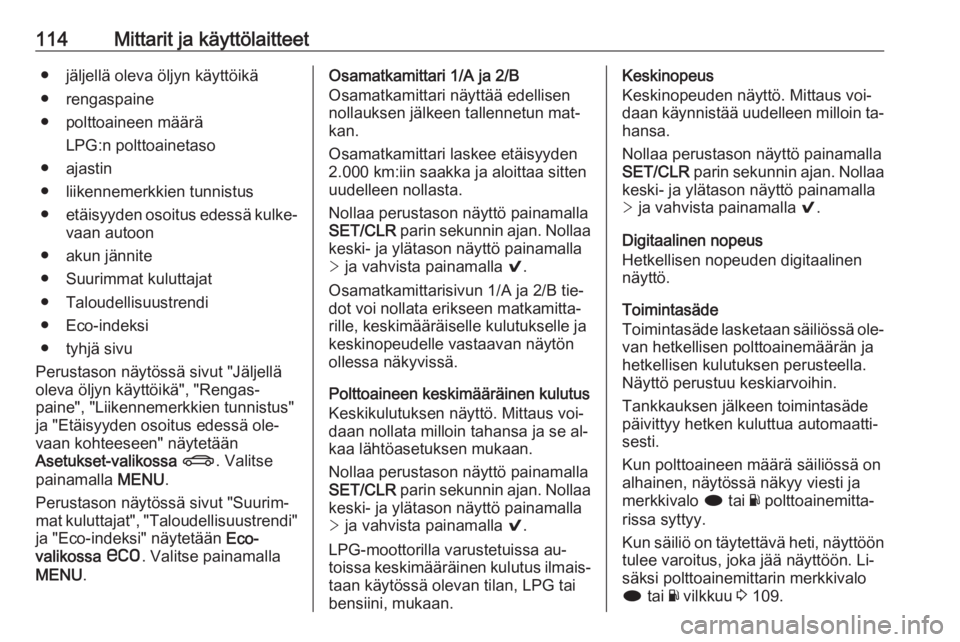

114Mittarit ja käyttölaitteet● jäljellä oleva öljyn käyttöikä
● rengaspaine
● polttoaineen määrä LPG:n polttoainetaso
● ajastin
● liikennemerkkien tunnistus
● etäisyyden osoitus edessä kulke‐
vaan autoon
● akun jännite
● Suurimmat kuluttajat
● Taloudellisuustrendi
● Eco-indeksi
● tyhjä sivu
Perustason näytössä sivut "Jäljellä
oleva öljyn käyttöikä", "Rengas‐
paine", "Liikennemerkkien tunnistus"
ja "Etäisyyden osoitus edessä ole‐
vaan kohteeseen" näytetään
Asetukset-valikossa X . Valitse
painamalla MENU.
Perustason näytössä sivut "Suurim‐
mat kuluttajat", "Taloudellisuustrendi" ja "Eco-indeksi" näytetään Eco-
valikossa s . Valitse painamalla
MENU .Osamatkamittari 1/A ja 2/B
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee etäisyyden
2.000 km:iin saakka ja aloittaa sitten
uudelleen nollasta.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla
> ja vahvista painamalla 9.
Osamatkamittarisivun 1/A ja 2/B tie‐ dot voi nollata erikseen matkamitta‐
rille, keskimääräiselle kulutukselle ja
keskinopeudelle vastaavan näytön
ollessa näkyvissä.
Polttoaineen keskimääräinen kulutus
Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja se al‐
kaa lähtöasetuksen mukaan.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla > ja vahvista painamalla 9.
LPG-moottorilla varustetuissa au‐
toissa keskimääräinen kulutus ilmais‐
taan käytössä olevan tilan, LPG tai
bensiini, mukaan.Keskinopeus
Keskinopeuden näyttö. Mittaus voi‐
daan käynnistää uudelleen milloin ta‐ hansa.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla
> ja vahvista painamalla 9.
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde
Toimintasäde lasketaan säiliössä ole‐ van hetkellisen polttoainemäärän ja
hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Kun polttoaineen määrä säiliössä on
alhainen, näytössä näkyy viesti ja
merkkivalo i tai Y polttoainemitta‐
rissa syttyy.
Kun säiliö on täytettävä heti, näyttöön
tulee varoitus, joka jää näyttöön. Li‐
säksi polttoainemittarin merkkivalo
i tai Y vilkkuu 3 109.
Page 117 of 323

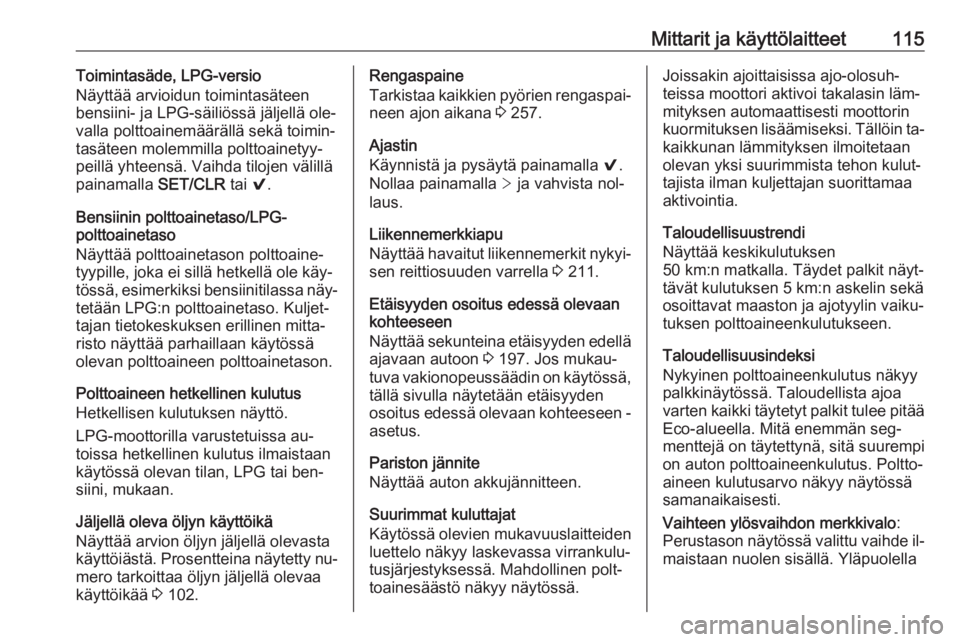

Mittarit ja käyttölaitteet115Toimintasäde, LPG-versio
Näyttää arvioidun toimintasäteen
bensiini- ja LPG-säiliössä jäljellä ole‐
valla polttoainemäärällä sekä toimin‐
tasäteen molemmilla polttoainetyy‐ peillä yhteensä. Vaihda tilojen välilläpainamalla SET/CLR tai 9.
Bensiinin polttoainetaso/LPG-
polttoainetaso
Näyttää polttoainetason polttoaine‐
tyypille, joka ei sillä hetkellä ole käy‐
tössä, esimerkiksi bensiinitilassa näy‐
tetään LPG:n polttoainetaso. Kuljet‐
tajan tietokeskuksen erillinen mitta‐
risto näyttää parhaillaan käytössä
olevan polttoaineen polttoainetason.
Polttoaineen hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
LPG-moottorilla varustetuissa au‐
toissa hetkellinen kulutus ilmaistaan
käytössä olevan tilan, LPG tai ben‐
siini, mukaan.
Jäljellä oleva öljyn käyttöikä
Näyttää arvion öljyn jäljellä olevasta
käyttöiästä. Prosentteina näytetty nu‐ mero tarkoittaa öljyn jäljellä olevaa
käyttöikää 3 102.Rengaspaine
Tarkistaa kaikkien pyörien rengaspai‐
neen ajon aikana 3 257.
Ajastin
Käynnistä ja pysäytä painamalla 9.
Nollaa painamalla > ja vahvista nol‐
laus.
Liikennemerkkiapu
Näyttää havaitut liikennemerkit nykyi‐ sen reittiosuuden varrella 3 211.
Etäisyyden osoitus edessä olevaan
kohteeseen
Näyttää sekunteina etäisyyden edellä
ajavaan autoon 3 197. Jos mukau‐
tuva vakionopeussäädin on käytössä, tällä sivulla näytetään etäisyyden
osoitus edessä olevaan kohteeseen -
asetus.
Pariston jännite
Näyttää auton akkujännitteen.
Suurimmat kuluttajat
Käytössä olevien mukavuuslaitteiden
luettelo näkyy laskevassa virrankulu‐
tusjärjestyksessä. Mahdollinen polt‐
toainesäästö näkyy näytössä.Joissakin ajoittaisissa ajo-olosuh‐
teissa moottori aktivoi takalasin läm‐
mityksen automaattisesti moottorin
kuormituksen lisäämiseksi. Tällöin ta‐ kaikkunan lämmityksen ilmoitetaan
olevan yksi suurimmista tehon kulut‐
tajista ilman kuljettajan suorittamaa
aktivointia.
Taloudellisuustrendi
Näyttää keskikulutuksen
50 km:n matkalla. Täydet palkit näyt‐
tävät kulutuksen 5 km:n askelin sekä osoittavat maaston ja ajotyylin vaiku‐
tuksen polttoaineenkulutukseen.
Taloudellisuusindeksi
Nykyinen polttoaineenkulutus näkyy
palkkinäytössä. Taloudellista ajoa
varten kaikki täytetyt palkit tulee pitää
Eco-alueella. Mitä enemmän seg‐
menttejä on täytettynä, sitä suurempi
on auton polttoaineenkulutus. Poltto‐
aineen kulutusarvo näkyy näytössä
samanaikaisesti.
Vaihteen ylösvaihdon merkkivalo :
Perustason näytössä valittu vaihde il‐
maistaan nuolen sisällä. Yläpuolella
Page 118 of 323

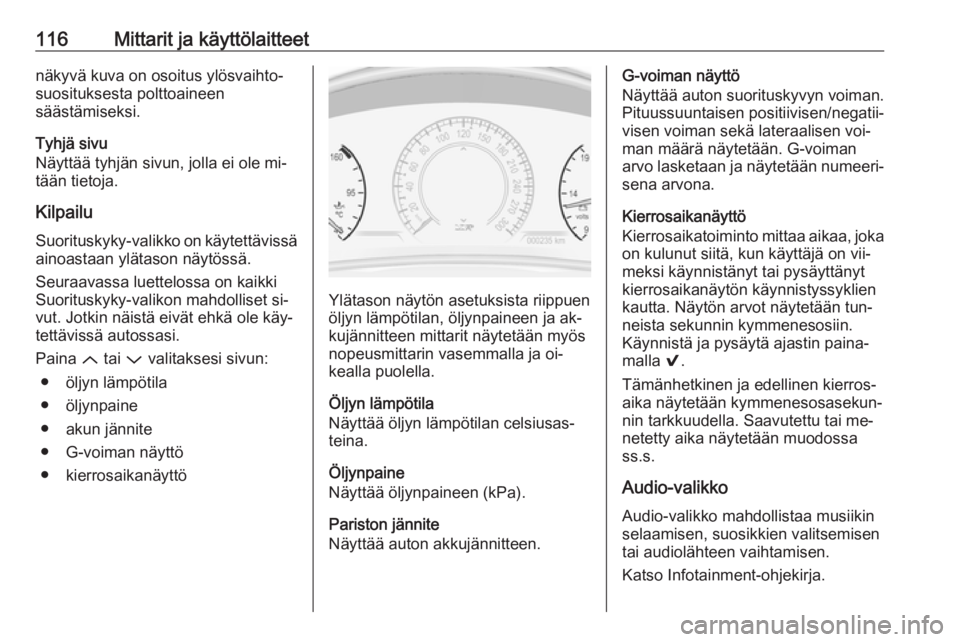

116Mittarit ja käyttölaitteetnäkyvä kuva on osoitus ylösvaihto‐suosituksesta polttoaineen
säästämiseksi.
Tyhjä sivu
Näyttää tyhjän sivun, jolla ei ole mi‐
tään tietoja.
Kilpailu Suorituskyky-valikko on käytettävissä ainoastaan ylätason näytössä.
Seuraavassa luettelossa on kaikki
Suorituskyky-valikon mahdolliset si‐
vut. Jotkin näistä eivät ehkä ole käy‐
tettävissä autossasi.
Paina Q tai P valitaksesi sivun:
● öljyn lämpötila
● öljynpaine
● akun jännite
● G-voiman näyttö
● kierrosaikanäyttö
Ylätason näytön asetuksista riippuen
öljyn lämpötilan, öljynpaineen ja ak‐
kujännitteen mittarit näytetään myös
nopeusmittarin vasemmalla ja oi‐
kealla puolella.
Öljyn lämpötila
Näyttää öljyn lämpötilan celsiusas‐
teina.
Öljynpaine
Näyttää öljynpaineen (kPa).
Pariston jännite
Näyttää auton akkujännitteen.
G-voiman näyttö
Näyttää auton suorituskyvyn voiman.
Pituussuuntaisen positiivisen/negatii‐
visen voiman sekä lateraalisen voi‐
man määrä näytetään. G-voiman
arvo lasketaan ja näytetään numeeri‐
sena arvona.
Kierrosaikanäyttö
Kierrosaikatoiminto mittaa aikaa, joka
on kulunut siitä, kun käyttäjä on vii‐
meksi käynnistänyt tai pysäyttänyt
kierrosaikanäytön käynnistyssyklien
kautta. Näytön arvot näytetään tun‐
neista sekunnin kymmenesosiin. Käynnistä ja pysäytä ajastin paina‐
malla 9.
Tämänhetkinen ja edellinen kierros‐
aika näytetään kymmenesosasekun‐ nin tarkkuudella. Saavutettu tai me‐
netetty aika näytetään muodossa
ss.s.
Audio-valikko Audio-valikko mahdollistaa musiikin
selaamisen, suosikkien valitsemisen
tai audiolähteen vaihtamisen.
Katso Infotainment-ohjekirja.
Page 119 of 323

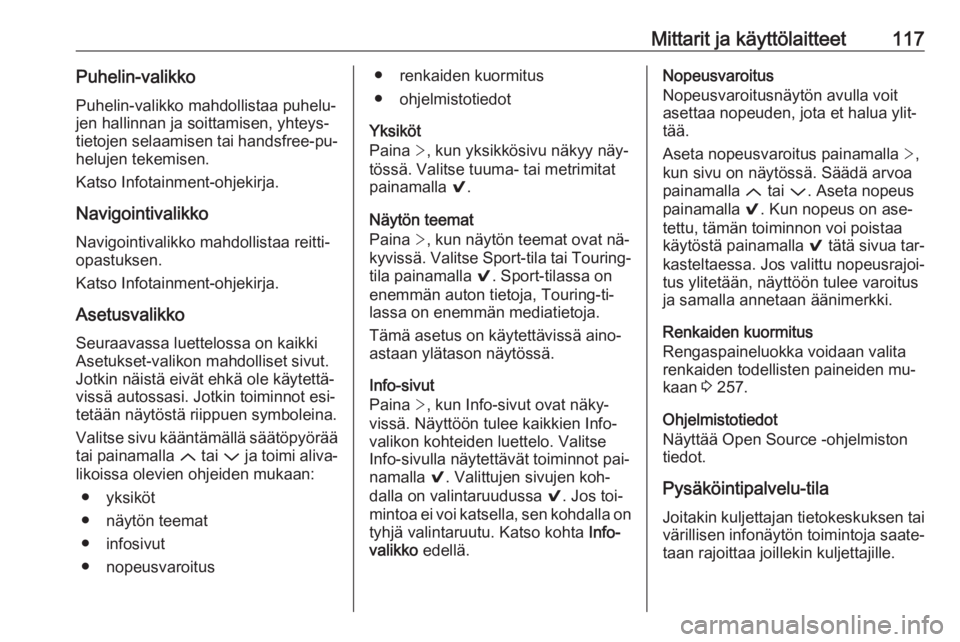

Mittarit ja käyttölaitteet117Puhelin-valikkoPuhelin-valikko mahdollistaa puhelu‐jen hallinnan ja soittamisen, yhteys‐
tietojen selaamisen tai handsfree-pu‐ helujen tekemisen.
Katso Infotainment-ohjekirja.
Navigointivalikko Navigointivalikko mahdollistaa reitti‐
opastuksen.
Katso Infotainment-ohjekirja.
Asetusvalikko Seuraavassa luettelossa on kaikki
Asetukset-valikon mahdolliset sivut.
Jotkin näistä eivät ehkä ole käytettä‐
vissä autossasi. Jotkin toiminnot esi‐
tetään näytöstä riippuen symboleina.
Valitse sivu kääntämällä säätöpyörää
tai painamalla Q tai P ja toimi aliva‐
likoissa olevien ohjeiden mukaan:
● yksiköt
● näytön teemat
● infosivut
● nopeusvaroitus● renkaiden kuormitus
● ohjelmistotiedot
Yksiköt
Paina >, kun yksikkösivu näkyy näy‐
tössä. Valitse tuuma- tai metrimitat painamalla 9.
Näytön teemat
Paina >, kun näytön teemat ovat nä‐
kyvissä. Valitse Sport-tila tai Touring-
tila painamalla 9. Sport-tilassa on
enemmän auton tietoja, Touring-ti‐
lassa on enemmän mediatietoja.
Tämä asetus on käytettävissä aino‐ astaan ylätason näytössä.
Info-sivut
Paina >, kun Info-sivut ovat näky‐
vissä. Näyttöön tulee kaikkien Info- valikon kohteiden luettelo. Valitse
Info-sivulla näytettävät toiminnot pai‐
namalla 9. Valittujen sivujen koh‐
dalla on valintaruudussa 9. Jos toi‐
mintoa ei voi katsella, sen kohdalla on tyhjä valintaruutu. Katso kohta Info-
valikko edellä.Nopeusvaroitus
Nopeusvaroitusnäytön avulla voit
asettaa nopeuden, jota et halua ylit‐ tää.
Aseta nopeusvaroitus painamalla >,
kun sivu on näytössä. Säädä arvoa
painamalla Q tai P. Aseta nopeus
painamalla 9. Kun nopeus on ase‐
tettu, tämän toiminnon voi poistaa
käytöstä painamalla 9 tätä sivua tar‐
kasteltaessa. Jos valittu nopeusrajoi‐
tus ylitetään, näyttöön tulee varoitus
ja samalla annetaan äänimerkki.
Renkaiden kuormitus
Rengaspaineluokka voidaan valita
renkaiden todellisten paineiden mu‐
kaan 3 257.
Ohjelmistotiedot
Näyttää Open Source -ohjelmiston
tiedot.
Pysäköintipalvelu-tila
Joitakin kuljettajan tietokeskuksen tai
värillisen infonäytön toimintoja saate‐ taan rajoittaa joillekin kuljettajille.
Page 120 of 323
118Mittarit ja käyttölaitteetPysäköintipalvelutilan voi ottaa käyt‐
töön ja poistaa käytöstä Auton räätä‐
löinti -valikon kohdassa Asetukset.
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Värillinen infonäyttö Värillinen infonäyttö sijaitsee kojetau‐
lussa lähellä mittaristoa.
Auton kokoonpanosta riippuen siinä
on joko
● 4,2" värinäyttö
tai
● 8" värinäyttö kosketusnäyttötoi‐
minnolla
Tietonäyttö näyttää: ● ajan 3 90
● ulkolämpötilan 3 90
● päivämäärän 3 90
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● navigointijärjestelmän, katso ku‐ vaus Infotainment-ohjekirjasta● järjestelmän ilmoitukset
● auton viestit 3 120
● auton räätälöinnin asetukset 3 122
4,2" värinäyttö
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Kytke näyttö päälle painamalla paini‐
ketta X.
Tuo kotisivu näyttöön painamalla pai‐
niketta ;.
Valitse valikon näyttökuvake kääntä‐
mällä painiketta MENU.
Vahvista valinta painamalla paini‐
ketta MENU
Poistu valikosta muuttamatta asetuk‐
sia painamalla painiketta BACK.
Palaa kotisivulle painamalla paini‐
ketta ;.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Auton räätälöinti 3 122.
8" värinäyttö
Valikoiden ja asetusten valinta
Järjestelmää voi käyttää kolmella ta‐
valla:
● näytön alla olevien painikkeiden avulla
● koskettamalla kosketusnäyttöä sormella
● puheentunnistuksen avulla
