OPEL INSIGNIA 2016.5 Ohjekirja (in Finnish)
Manufacturer: OPEL, Model Year: 2016.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016.5Pages: 323, PDF Size: 9.29 MB

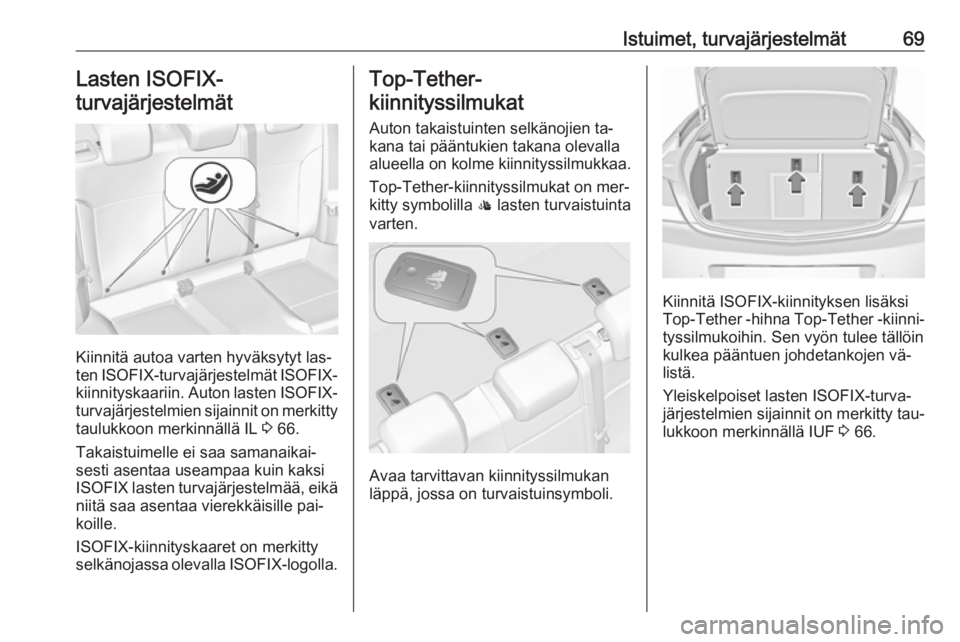

Page 71 of 323
Istuimet, turvajärjestelmät69Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Auton lasten ISOFIX-
turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL 3 66.
Takaistuimelle ei saa samanaikai‐
sesti asentaa useampaa kuin kaksi
ISOFIX lasten turvajärjestelmää, eikä
niitä saa asentaa vierekkäisille pai‐
koille.
ISOFIX-kiinnityskaaret on merkitty
selkänojassa olevalla ISOFIX-logolla.
Top-Tether-
kiinnityssilmukat
Auton takaistuinten selkänojien ta‐
kana tai pääntukien takana olevalla
alueella on kolme kiinnityssilmukkaa.
Top-Tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.
Avaa tarvittavan kiinnityssilmukan
läppä, jossa on turvaistuinsymboli.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleiskelpoiset lasten ISOFIX-turva‐ järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF 3 66.
Page 72 of 323
70SäilytysSäilytysSäilytystilat................................... 70
Käsinelokero .............................. 70
Mukinpitimet .............................. 70
Etusäilytyslokero .......................71
Kyynärnojan säilytystila .............71
Tavaratila ..................................... 72
Tavaratilan suoja .......................74
Tavaratilan lattian suojalevy ......75
Kiinnityssilmukat ........................76
Tavaratilan kiinnitysjärjestelmä ..................76
Turvaverkko ............................... 78
Varoituskolmio ........................... 81
Ensiapupakkaus ........................81
Kattotelinejärjestelmä ..................82
Kattoteline ................................. 82
Lastaustietoa ............................... 83Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokerossa on kynäpidin, kolik‐
kopidin ja pyörien lukkomutterien so‐
vitin.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.
Page 73 of 323
Säilytys71
Lisämukinpitimet sijaitsevat takakyy‐
närnojassa. Taita kyynärnoja alas.
Etusäilytyslokero
Säilytyslokero sijaitsee kannen ta‐
kana ilmastoinnin säätimien alla.
Avaa painamalla kantta.
Toinen säilytyslokero sijaitsee oh‐
jauspyörän vieressä.
Kyynärnojan säilytystila
Etukyynärnojan säilytystila
Käännä kyynärnoja ylös painamalla
painiketta.
Page 74 of 323
72SäilytysTakakyynärnojan säilytystila
Käännä kyynärnoja alas ja avaa
kansi.
Sulje kansi, ennen kuin käännät kyy‐ närnojan ylös.
Tavaratila
Takaistuinten selkänojien
kääntäminen alas
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat voi‐
daan kääntää alas.
Irrota tavaratilan suoja tarvittaessa.
Paina salpaa ja paina sitten pääntuet
alas.
Käännä takakyynärnoja ylös.
Aseta ulkopaikkojen turvavyöt vyöoh‐ jaimiin.
Vedä vapautusvivusta toisella tai mo‐lemmilla puolilla ja käännä selkänojat
alas istuintyynyille.
Käännä ylös nostamalla selkänojia ja
ohjaamalla ne pystyasentoon, kun‐
nes ne lukittuvat kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.
Page 75 of 323
Säilytys73
Selkänojat on lukittu oikein vain sil‐
loin, kun kumpikaan punainen mer‐
kintä lähellä vapautusvipua ei ole
enää näkyvissä.
9 Varoitus
Aja autolla vain, kun selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐
rutuksessa tai törmäyksessä.
Keskimmäisen istuimen turvavyö
saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa ke‐
lauslaitteen lukitus painamalla turva‐
vyötä sisään tai vetämällä sitä ulos
noin 20 mm ja irrottamalla otteen.
Takaistuimen keskipaikan
suksiluukun avaaminen
Käännä takakyynärnoja alas.Vedä kahvasta ja avaa kansi.
Soveltuu pitkien ja kapeiden esinei‐
den lastaamiseen.
Tarkista, että kansi lukittuu käännet‐
tyäsi sen ylös.
Page 76 of 323
74Säilytys
Suljetun kannen voi varmistaa tava‐
ratilan sisäpuolelta. Kierrä nuppia
90°:
nuppi vaaka‐
suorassa:kansi varmistettu
matkustamon
puoleltanuppi pystysuo‐ rassa:kansi on lukitse‐
maton
Tavaratilan säilytystilat
Varustuksesta riippuen tavaratilan
suojan alla on säilytyslokeroita.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
5-ovinen viistoperä
Suojan irrotus
Irrota kiinnityshihnat takaluukusta.
Vedä suoja pois sivuohjaimista.
Suojan kiinnitys
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐
luukkuun.
Sports Tourer, Country Tourer
Suojan sulkeminen
Vedä suojaa kahvan avulla takaosaa
kohti, kunnes se kiinnittyy sivukiinnik‐ keisiin.
Suojan avaaminen
Paina suojan päässä oleva kahva
alas. Se kelautuu automaattisesti.
Page 77 of 323
Säilytys75Suojan irrotus
Avaa tavaratilan suoja.
Vedä oikealla puolella ylhäällä ole‐
vasta vapautusvivusta ja pidä sitä
paikallaan. Nosta tavaratilan suojaa
ensin oikealta ja ota se pois kiinnitys‐
kohdistaan.
Irrotettua suojaa voidaan säilyttää ta‐ varatilan lattian alla 3 78.
Suojan asennus
Aseta tavaratilan suojan vasen puoli
kiinnityskohtaansa, vedä vapautusvi‐
pua ylöspäin ja pidä sitä paikallaan,
aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.
Takaluukun häikäisysuoja
Jotta häikäisysuoja kattaa koko tava‐
ratilan, asenna se neljään kiinnitys‐
pisteeseen takaluukun sisäpuolelle.
Tavaratilan lattian suojalevy Liukuva lattiapaneeli (FlexFloor)
Tavaratilan lattiapaneeli voidaan ve‐
tää ulos, jolloin kuormaaminen on
helpompaa.
Lattiapaneelin vetäminen ulos ● Nosta lattiapaneelia kahvasta hieman, kunnes jouset ponnah‐
tavat ylös kummallakin puolella.
● Paina kahvan alla olevaa paini‐ ketta ja vedä lattiapaneelia ulos,
kunnes se kiinnittyy paikalleen.
Kuormaa tavaratila tässä asennossa.
Lattiapaneelin siirtäminen taakse
tavaratilassa
● Paina kahvan alla olevaa paini‐ ketta ja siirrä lattiapaneelia, kun‐
nes se kiinnittyy paikalleen pää‐ teasentoon.
Jätä lattiapaneeli kohotettuun
asentoon, kun tavaratilassa on
kuormaa.
Lattiapaneelin palauttaminen takaisin alkuperäiseen asentoon
kuorman poistamisen jälkeen
Page 78 of 323
76Säilytys
● Nosta lattiapaneelia hieman.Käännä kahva eteen (1) ja paina
jousirullaa manuaalisesti alas‐
päin kummallakin puolella (2).
Kummankin jousen täytyy lukkiu‐
tua paikalleen.
● Laske lattiapaneeli (3).
Ulos vedetylle lattiapaneelille voi asettaa enintään 120 kg:n painon.
Lattiapaneelissa on varoitustarra.
Kiinnitä tavarat kuormankiinnityslenk‐ keihin sidotuilla kiinnityshihnoilla
3 76. Lastaustietoa 3 83.
9 Varoitus
Älä kuormaa tai pura tavaratilaa
liukuvan lattiapaneelin avulla, kun
auto on pysäköity rinteeseen, sillä lattiapaneeli saattaa liukua hallit‐
semattomasti ääriasentoonsa.
Nosta lattiapaneeli ylös tai laske
se alas vain sen ollessa ilman
kuormaa. Henkilövahingon vaara.
Päästäksesi käsiksi varapyörään tai
renkaankorjaussarjaan nosta lattia‐
paneeli ja kiinnitä kiinnityshihna taka‐
luukun syvennyksen yläreunaan. Pa‐
neeli voidaan nostaa ylös ja kiinnittää vain ilman kuormaa.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ● sovittimet
● verkkotaskut
● koukut
Page 79 of 323
Säilytys77● huoltolaatikko
● hihnasarja
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon so‐
vittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois kis‐
kosta.
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puo‐
likkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja yh‐
teen ja irrota ne sovittimista.
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Page 80 of 323
78SäilytysKoukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se sit‐
ten alauraan. Irrota vetämällä ensin
pois yläurasta.
Huoltolaatikko
Asenna kaksi koukkua yläkiskoon.
Työnnä laatikon yläkannattimet yl‐
häältä päin koukkuihin.
Voit myös asentaa molemmat koukut
alakiskoon. Työnnä laatikon alakan‐
nattimet ylhäältä päin alakoukkuihin.
Hihnasarja
Työnnä hihnasarjan sovittimet kis‐
koon. Varmista, että hihna ei ole kier‐
tynyt.
Hihnasarjassa on kaksi avattavaa
lukkoa.
Hihna voidaan kiristää.
Turvaverkko
Etu- tai takaistuinten taakse voidaan
asentaa kaksi erilaista turvaverkkoa.
