Page 81 of 323

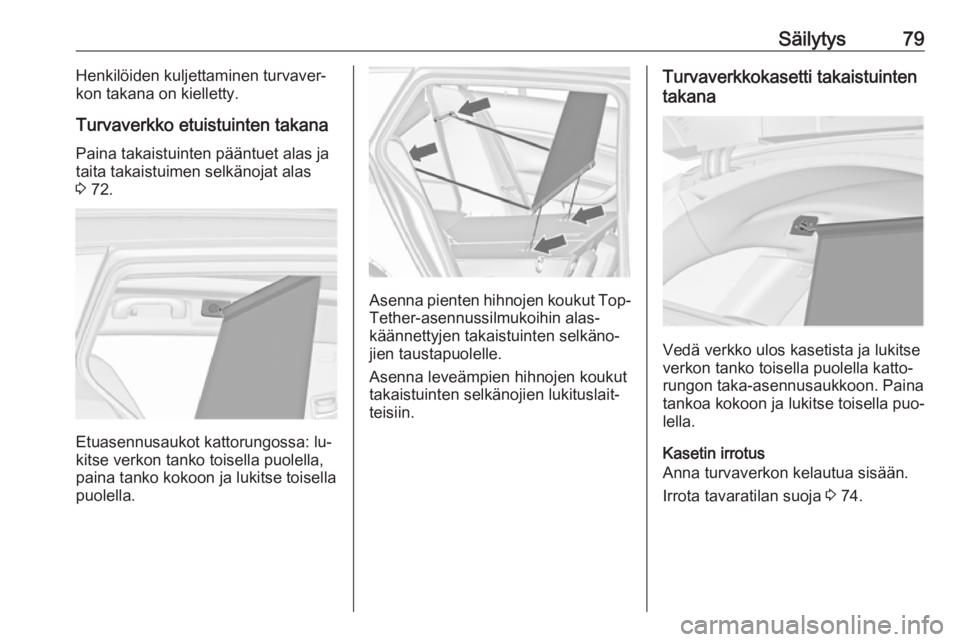

Säilytys79Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Turvaverkko etuistuinten takana
Paina takaistuinten pääntuet alas ja
taita takaistuimen selkänojat alas 3 72.
Etuasennusaukot kattorungossa: lu‐
kitse verkon tanko toisella puolella,
paina tanko kokoon ja lukitse toisella puolella.
Asenna pienten hihnojen koukut Top-
Tether-asennussilmukoihin alas‐
käännettyjen takaistuinten selkäno‐
jien taustapuolelle.
Asenna leveämpien hihnojen koukut
takaistuinten selkänojien lukituslait‐
teisiin.
Turvaverkkokasetti takaistuinten
takana
Vedä verkko ulos kasetista ja lukitse
verkon tanko toisella puolella katto‐
rungon taka-asennusaukkoon. Paina
tankoa kokoon ja lukitse toisella puo‐
lella.
Kasetin irrotus
Anna turvaverkon kelautua sisään.
Irrota tavaratilan suoja 3 74.
Page 82 of 323

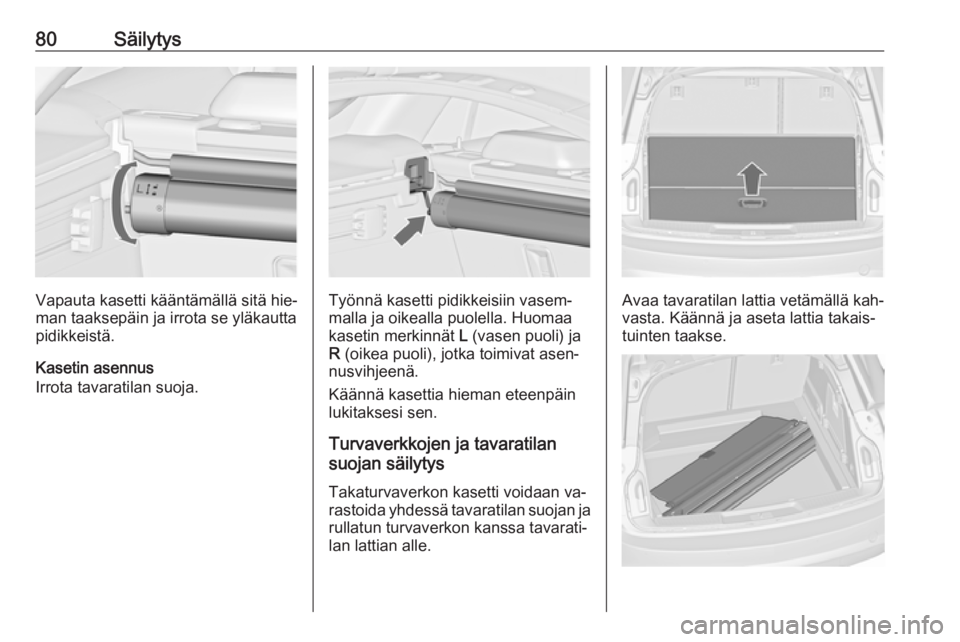

80Säilytys
Vapauta kasetti kääntämällä sitä hie‐
man taaksepäin ja irrota se yläkautta pidikkeistä.
Kasetin asennus
Irrota tavaratilan suoja.Työnnä kasetti pidikkeisiin vasem‐
malla ja oikealla puolella. Huomaa
kasetin merkinnät L (vasen puoli) ja
R (oikea puoli), jotka toimivat asen‐
nusvihjeenä.
Käännä kasettia hieman eteenpäin
lukitaksesi sen.
Turvaverkkojen ja tavaratilan
suojan säilytys
Takaturvaverkon kasetti voidaan va‐
rastoida yhdessä tavaratilan suojan ja
rullatun turvaverkon kanssa tavarati‐
lan lattian alle.Avaa tavaratilan lattia vetämällä kah‐
vasta. Käännä ja aseta lattia takais‐
tuinten taakse.
Page 83 of 323

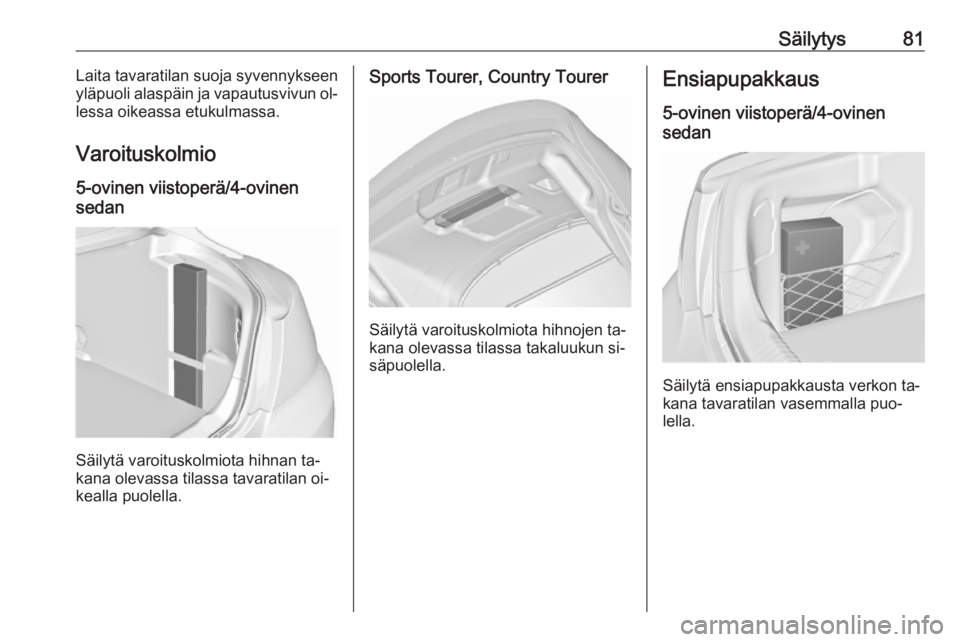

Säilytys81Laita tavaratilan suoja syvennykseen
yläpuoli alaspäin ja vapautusvivun ol‐
lessa oikeassa etukulmassa.
Varoituskolmio
5-ovinen viistoperä/4-ovinen
sedan
Säilytä varoituskolmiota hihnan ta‐
kana olevassa tilassa tavaratilan oi‐
kealla puolella.
Sports Tourer, Country Tourer
Säilytä varoituskolmiota hihnojen ta‐
kana olevassa tilassa takaluukun si‐ säpuolella.
Ensiapupakkaus
5-ovinen viistoperä/4-ovinen
sedan
Säilytä ensiapupakkausta verkon ta‐
kana tavaratilan vasemmalla puo‐ lella.
Page 84 of 323

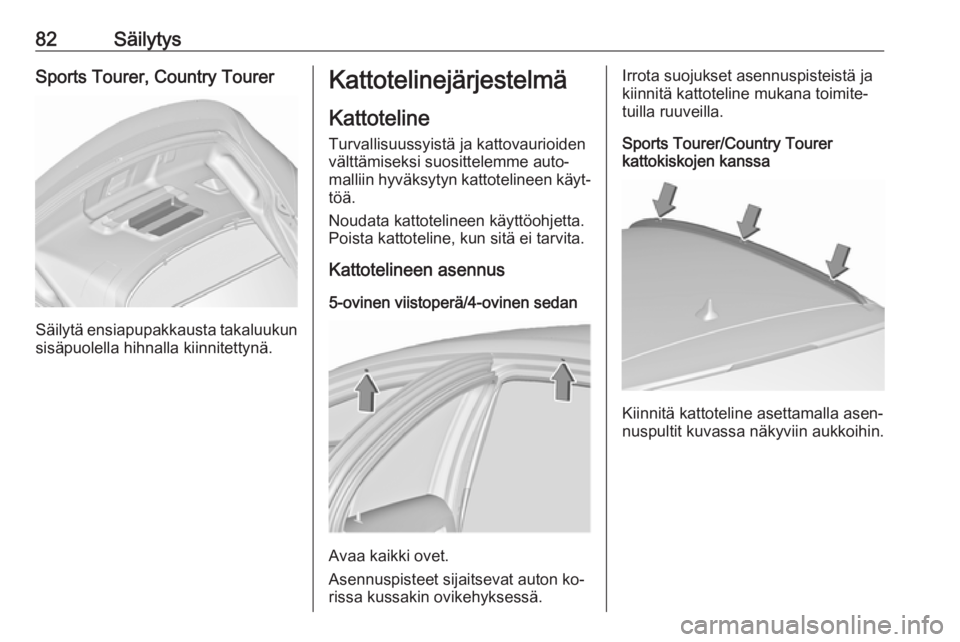

82SäilytysSports Tourer, Country Tourer
Säilytä ensiapupakkausta takaluukunsisäpuolella hihnalla kiinnitettynä.
Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus
5-ovinen viistoperä/4-ovinen sedan
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton ko‐
rissa kussakin ovikehyksessä.
Irrota suojukset asennuspisteistä ja
kiinnitä kattoteline mukana toimite‐
tuilla ruuveilla.
Sports Tourer/Country Tourer
kattokiskojen kanssa
Kiinnitä kattoteline asettamalla asen‐
nuspultit kuvassa näkyviin aukkoihin.
Page 85 of 323
Säilytys83Lastaustietoa
●Raskaat esineet tulee asettaa ta‐
varatilassa takaistuinten selkä‐nojien taakse. Varmista, että sel‐
känojat ovat hyvin paikallaan, ts.
punaiset merkinnät sivussa va‐
pautusvivun lähellä eivät ole
enää näkyvissä. Jos teet kuor‐
masta pinon, aseta raskaat esi‐
neet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 76.
● Irralliset esineet tulee aina kiin‐
nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat ei‐vät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivunkäyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa
tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen vam‐ moja tai kuorman tai auton vauri‐
oitumisen.
● Kantavuus on auton sallitun ko‐ konaismassan (ks. tyyppikilpi
3 280) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan
alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐
jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
● Kattokuorma lisää herkkyyttä si‐ vutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tar‐
kasta kiinnityksen pitävyys usein
ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on 100 kg. Kattokuorma muodostuu
Page 86 of 323

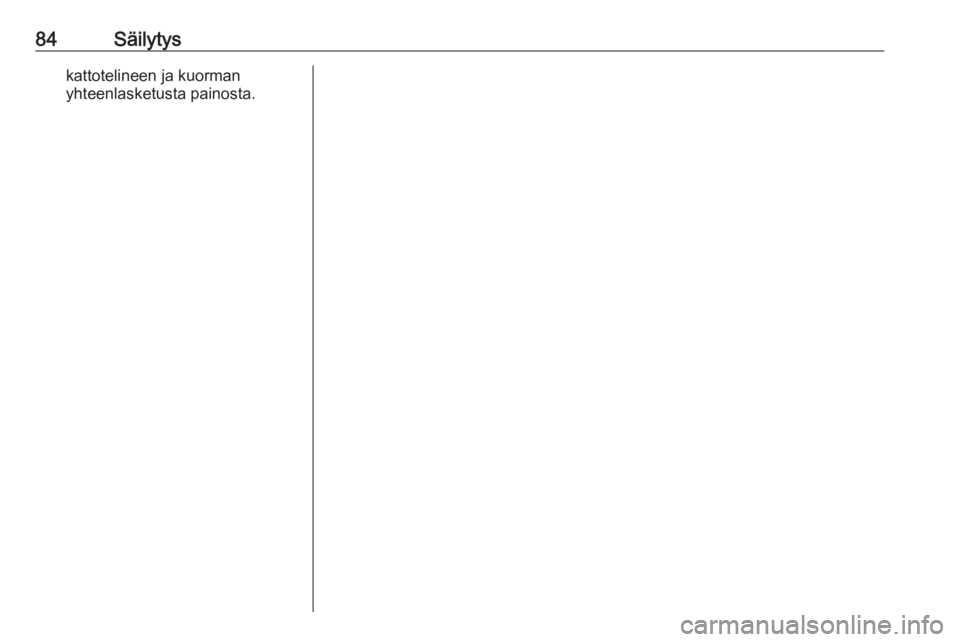

84Säilytyskattotelineen ja kuorman
yhteenlasketusta painosta.
Page 87 of 323

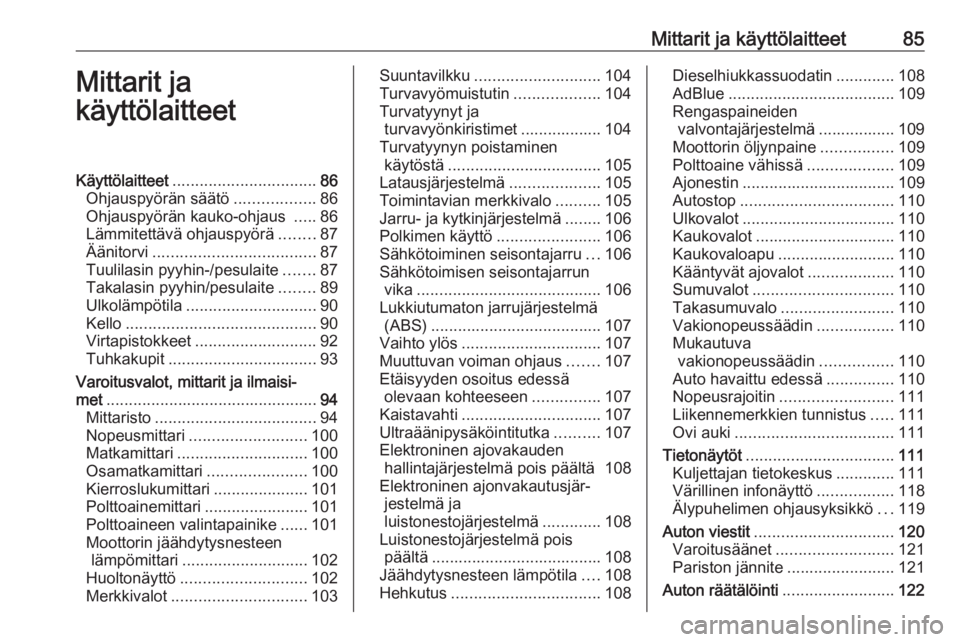

Mittarit ja käyttölaitteet85Mittarit ja
käyttölaitteetKäyttölaitteet ................................ 86
Ohjauspyörän säätö ..................86
Ohjauspyörän kauko-ohjaus .....86
Lämmitettävä ohjauspyörä ........87
Äänitorvi .................................... 87
Tuulilasin pyyhin-/pesulaite .......87
Takalasin pyyhin/pesulaite ........89
Ulkolämpötila ............................. 90
Kello .......................................... 90
Virtapistokkeet ........................... 92
Tuhkakupit ................................. 93
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 94
Mittaristo .................................... 94
Nopeusmittari .......................... 100
Matkamittari ............................. 100
Osamatkamittari ......................100
Kierroslukumittari .....................101
Polttoainemittari .......................101
Polttoaineen valintapainike ......101
Moottorin jäähdytysnesteen lämpömittari ............................ 102
Huoltonäyttö ............................ 102
Merkkivalot .............................. 103Suuntavilkku............................ 104
Turvavyömuistutin ...................104
Turvatyynyt ja turvavyönkiristimet .................. 104
Turvatyynyn poistaminen käytöstä .................................. 105
Latausjärjestelmä ....................105
Toimintavian merkkivalo ..........105
Jarru- ja kytkinjärjestelmä ........106
Polkimen käyttö .......................106
Sähkötoiminen seisontajarru ...106
Sähkötoimisen seisontajarrun vika ......................................... 106
Lukkiutumaton jarrujärjestelmä (ABS) ...................................... 107
Vaihto ylös ............................... 107
Muuttuvan voiman ohjaus .......107
Etäisyyden osoitus edessä olevaan kohteeseen ...............107
Kaistavahti ............................... 107
Ultraäänipysäköintitutka ..........107
Elektroninen ajovakauden hallintajärjestelmä pois päältä 108
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä .............108
Luistonestojärjestelmä pois päältä ...................................... 108
Jäähdytysnesteen lämpötila ....108
Hehkutus ................................. 108Dieselhiukkassuodatin .............108
AdBlue ..................................... 109
Rengaspaineiden valvontajärjestelmä ................. 109
Moottorin öljynpaine ................109
Polttoaine vähissä ...................109
Ajonestin .................................. 109
Autostop .................................. 110
Ulkovalot .................................. 110
Kaukovalot ............................... 110
Kaukovaloapu .......................... 110
Kääntyvät ajovalot ...................110
Sumuvalot ............................... 110
Takasumuvalo ......................... 110
Vakionopeussäädin .................110
Mukautuva vakionopeussäädin ................110
Auto havaittu edessä ...............110
Nopeusrajoitin ......................... 111
Liikennemerkkien tunnistus .....111
Ovi auki ................................... 111
Tietonäytöt ................................. 111
Kuljettajan tietokeskus .............111
Värillinen infonäyttö .................118
Älypuhelimen ohjausyksikkö ...119
Auton viestit ............................... 120
Varoitusäänet .......................... 121
Pariston jännite ........................121
Auton räätälöinti .........................122
Page 88 of 323

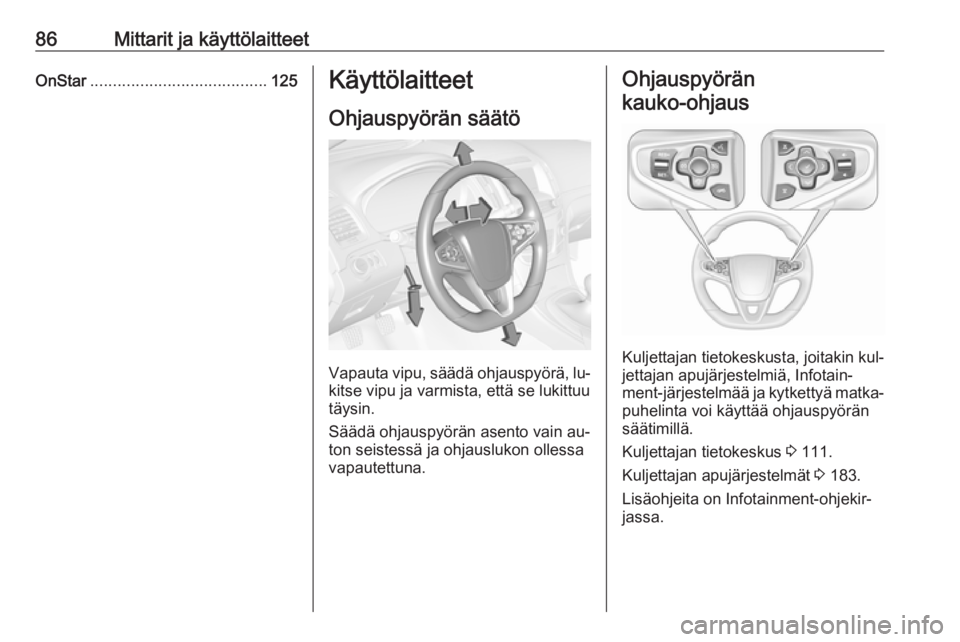

86Mittarit ja käyttölaitteetOnStar....................................... 125Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän
kauko-ohjaus
Kuljettajan tietokeskusta, joitakin kul‐
jettajan apujärjestelmiä, Infotain‐
ment-järjestelmää ja kytkettyä matka‐
puhelinta voi käyttää ohjauspyörän
säätimillä.
Kuljettajan tietokeskus 3 111.
Kuljettajan apujärjestelmät 3 183.
Lisäohjeita on Infotainment-ohjekir‐ jassa.
Page 89 of 323

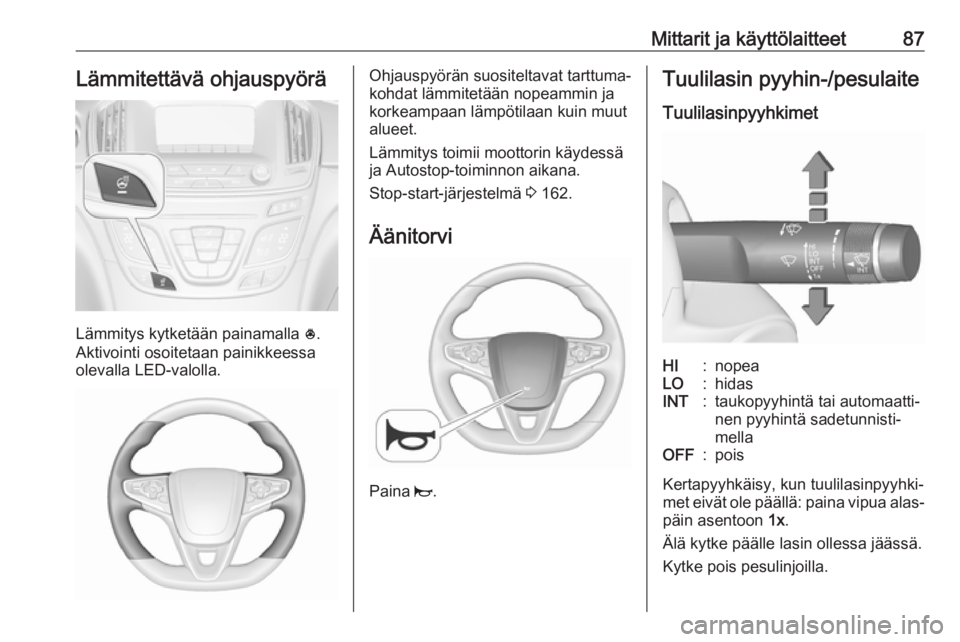

Mittarit ja käyttölaitteet87Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla *.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.
Ohjauspyörän suositeltavat tarttuma‐
kohdat lämmitetään nopeammin ja
korkeampaan lämpötilaan kuin muut
alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 162.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasINT:taukopyyhintä tai automaatti‐
nen pyyhintä sadetunnisti‐
mellaOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐
päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Page 90 of 323

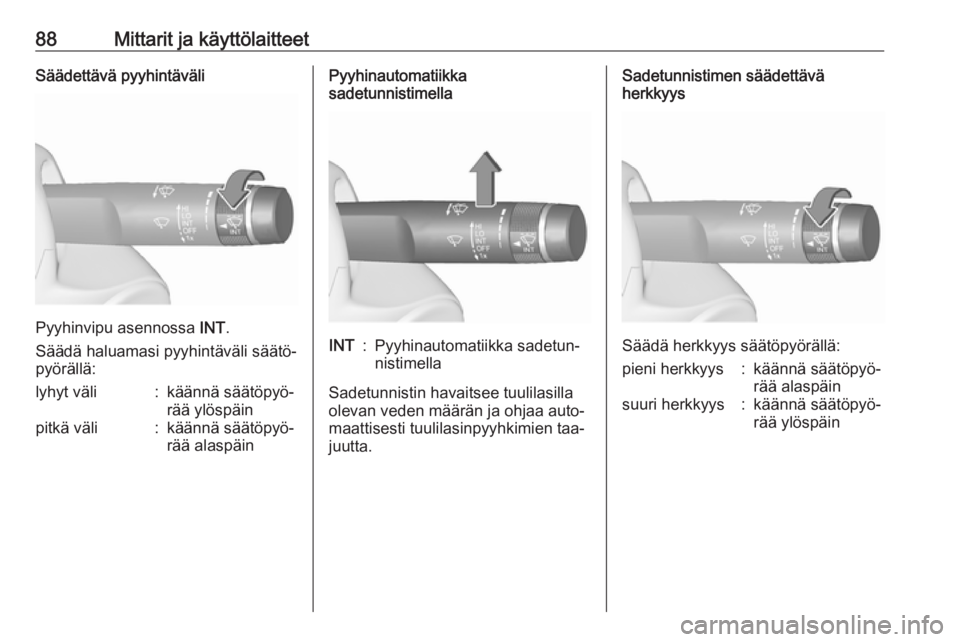

88Mittarit ja käyttölaitteetSäädettävä pyyhintäväli
Pyyhinvipu asennossa INT.
Säädä haluamasi pyyhintäväli säätö‐
pyörällä:
lyhyt väli:käännä säätöpyö‐
rää ylöspäinpitkä väli:käännä säätöpyö‐
rää alaspäinPyyhinautomatiikka
sadetunnistimellaINT:Pyyhinautomatiikka sadetun‐
nistimella
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien taa‐
juutta.
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys säätöpyörällä:
pieni herkkyys:käännä säätöpyö‐
rää alaspäinsuuri herkkyys:käännä säätöpyö‐
rää ylöspäin
