Page 71 of 339
Stoelen, veiligheidssystemen69Toegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteemGewichtsklasseMaatklasseBevestigingOp passagiersstoelOp buitenste zitplaatsen
achterinOp middelste zitplaats
achterinGroep 0: tot 10 kgEISO/R1XILILGroep 0+: tot 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGroep I: 9 tot 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGroep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXILXGroep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXILXIL:Geschikt voor bepaalde ISOFIX veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of
'semi-universeel'. Het ISOFIX veiligheidssysteem moet goedgekeurd zijn voor het specifieke autotypeIUF:geschikt voor voorwaarts gerichte ISOFIX kinderveiligheidssystemen uit de universele categorie, goedgekeurd voor
deze gewichtsklasseX:geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse
Page 72 of 339
70Stoelen, veiligheidssystemenISOFIX-maatklasse en zitgelegenheidA - ISO/F3:voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse
9 tot 18 kgB - ISO/F2:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgB1 - ISO/F2X:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgC - ISO/R3:achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot
18 kgD - ISO/R2:achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kgE - ISO/R1:achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kg
Page 73 of 339

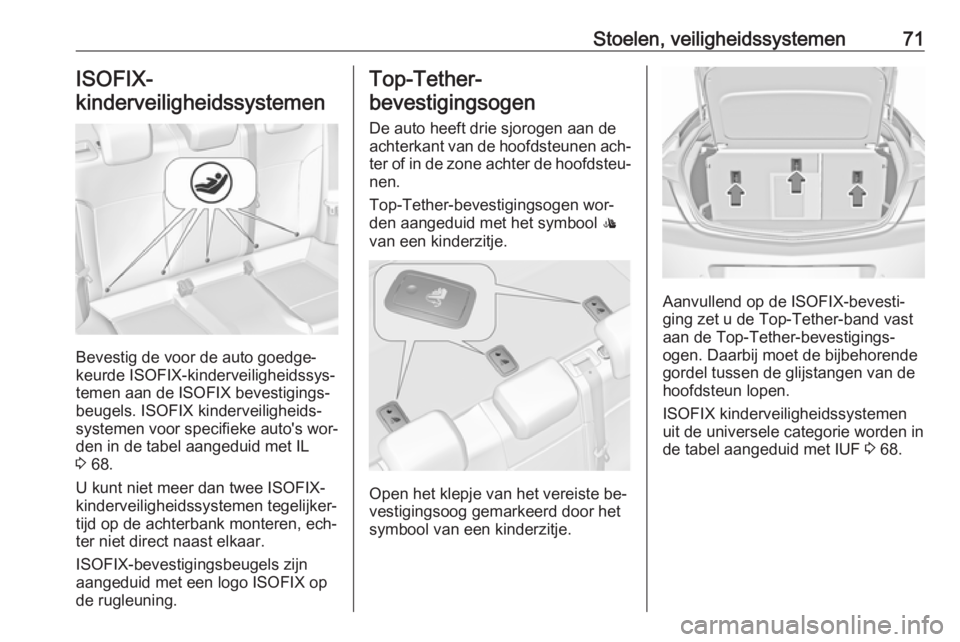

Stoelen, veiligheidssystemen71ISOFIX-
kinderveiligheidssystemen
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX kinderveiligheids‐
systemen voor specifieke auto's wor‐
den in de tabel aangeduid met IL
3 68.
U kunt niet meer dan twee ISOFIX-
kinderveiligheidssystemen tegelijker‐
tijd op de achterbank monteren, ech‐ ter niet direct naast elkaar.
ISOFIX-bevestigingsbeugels zijn
aangeduid met een logo ISOFIX op
de rugleuning.
Top-Tether-
bevestigingsogen
De auto heeft drie sjorogen aan de
achterkant van de hoofdsteunen ach‐ ter of in de zone achter de hoofdsteu‐
nen.
Top-Tether-bevestigingsogen wor‐
den aangeduid met het symbool :
van een kinderzitje.
Open het klepje van het vereiste be‐
vestigingsoog gemarkeerd door het
symbool van een kinderzitje.
Aanvullend op de ISOFIX-bevesti‐
ging zet u de Top-Tether-band vast
aan de Top-Tether-bevestigings‐
ogen. Daarbij moet de bijbehorende
gordel tussen de glijstangen van de
hoofdsteun lopen.
ISOFIX kinderveiligheidssystemen uit de universele categorie worden in
de tabel aangeduid met IUF 3 68.
Page 74 of 339
72OpbergenOpbergenOpbergruimten............................. 72
Opbergvakken ........................... 72
Handschoenenkastje .................72
Bekerhouders ............................ 72
Opbergruimte voor ....................73
Armsteun met opbergruimte ......73
Bagageruimte .............................. 74
Bagageruimte-afdekking ...........76
Vloerafdekking bagageruimte ....77
Sjorogen .................................... 79
FlexOrganizer ............................ 79
Veiligheidsnet ............................ 81
Gevarendriehoek .......................83
Verbanddoos ............................. 84
Dakdragersysteem .......................84
Dakdrager .................................. 84
Beladingsinformatie .....................85Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe ob‐
jecten in de opbergruimten op. An‐ ders kan de klep van de opberg‐
ruimte open gaan en kunnen de
inzittenden bij krachtig remmen,
plotseling afslaan of een ongeval
letsel door rondslingerende voor‐
werpen oplopen.
Handschoenenkastje
Het handschoenenkastje is uitge‐
voerd met een penhouder, een mun‐
tenbakje en een adapter voor de wiel‐
borgmoeren.
Het handschoenenkastje tijdens het
rijden gesloten houden.
Bekerhouders
De bekerhouders zitten in de midden‐
console.
Page 75 of 339
Opbergen73
In de armsteun achter bevinden zich
nog meer bekerhouders. Klap de
armleuning neer.
Opbergruimte voor
Achter een klep onder de klimaatre‐
geling bevindt zich een opbergvak.
Druk op de klep om het te openen.
Naast het stuurwiel bevindt zich nog
een opbergvak.
Armsteun met opbergruimte Opbergruimte in voorste
armsteun
Druk de toets in om de armsteun om‐ hoog te klappen.
Page 76 of 339
74OpbergenOpbergruimte in achterste
armsteun
Klap de armsteun omlaag en open
het deksel.
Sluit het deksel voordat u de arm‐ steun omhoog klapt.
Bagageruimte
Rugleuningen achterbank
neerklappen
De rugleuning van de achterbank be‐
staat uit twee delen. U kunt beide de‐ len neerklappen.
Verwijder zo nodig de bagageruimte-
afdekking.
Duw de hoofdsteunen omlaag door
de pal in te drukken en ingedrukt te
houden.
Klap de achterste armsteun omhoog.Steek de gordels van de buitenste zit‐ plaatsen in de gordelgeleiders.
Trek aan één kant of beide kanten
aan de ontgrendelingshendel en klap
de rugleuningen neer op de zitting.
U klapt de rugleuningen weer om‐
hoog door deze zover rechtop te zet‐ ten dat ze hoorbaar vastklikken.
De veiligheidsgordels van de buiten‐
ste zitplaatsen moeten in de bijbeho‐
rende geleiders zitten.
Page 77 of 339
Opbergen75
De rugleuningen zijn goed vergren‐
deld wanneer beide rode merktekens dichtbij de ontgrendelingshendel aan
de zijkant niet meer zichtbaar zijn.
9 Waarschuwing
Rijd uitsluitend met goed vergren‐
delde rugleuningen. Als dat niet
het geval is, is er een kans op let‐
sel of schade aan de lading of het
voertuig bij krachtig remmen of
een botsing.
Bij het te snel opklappen van de rug‐
leuning kan de veiligheidsgordel van
de middelste zitplaats geblokkeerd
raken. Ontgrendel het oprolmecha‐
nisme door de veiligheidsgordel in te steken of door deze ongeveer
20 mm naar buiten te trekken en ver‐
volgens los te laten.
Luik in middelste rugleuning
achterbank openen
Klap de achterste armsteun omlaag.Trek aan de handgreep en open het
luik.
Geschikt om lange en smalle voor‐
werpen te vervoeren.
Het luik moet na het omhoog klappen
vastklikken.
Page 78 of 339
76Opbergen
Het gesloten luik kan vanuit de baga‐
geruimte worden vergrendeld. Ver‐
draai de knop 90°:
knop horizon‐
taal:luik vergrendeld
vanuit het interieurknop verticaal:luik niet vergren‐
deld
Opbergvakken in de
bagageruimte
Afhankelijk van de uitvoering, zitten
er opbergvakken onder de afdekking
van de bagageruimte.
Bagageruimte-afdekking
Leg niets op de afdekking.
5-deurs hatchback
De afdekking verwijderen
Maak de ophangkoorden los van de
achterklep.
Trek de afdekking uit de zijgeleiders.
De afdekking plaatsen
Steek de afdekking in de zijgeleiders en klap deze omlaag. Bevestig de
spanbanden aan de achterklep.
Sports Tourer, Country Tourer
De afdekking sluiten
Trek de afdekking aan de handgreep
zover naar achteren dat deze in de
zijdelingse houders valt.
Page 79 of 339
Opbergen77De afdekking openen
Duw de handgreep aan het uiteinde
van de afdekking omlaag. Deze rolt
automatisch op.
De afdekking verwijderen
Bagageruimte-afdekking openen.
Trek de ontgrendelingshendel aan de rechterkant omhoog en houd deze
vast. Afdekking eerst rechts optillen
en uit de houders verwijderen.
U kunt de verwijderde afdekking on‐
der laadvloer bewaren 3 81.
De afdekking plaatsen
Bagageruimte-afdekking links in de
uitsparing steken, de ontgrendelings‐
hendel omhoogtrekken en vasthou‐
den, de bagageruimte-afdekking
rechts erin steken en vergrendelen.
Scherm in de achterklep
Om de bagageruimte geheel af te
dekken, monteert u het scherm op de
vier bevestigingspunten aan de bin‐
nenkant van de achterklep.
Vloerafdekking
bagageruimte
Schuivende vloerafdekplaat
(FlexFloor)
Voor een comfortabele instelling van
de bagageruimte kan de vloerafdek‐
plaat eruit worden getrokken.
Page 80 of 339
78OpbergenVloerafdekplaat eruit trekken● Til de vloer aan de handgreep iets op totdat de veerrollen aan
elke kant omhoog komen.
● Druk op de knop onder de hand‐
greep en trek de vloerafdekplaat
eruit totdat deze vastklikt.
Belaad de vloer in deze stand.
Terugschuiven in bagageruimte ● Druk op de knop onder de hand‐ greep en schuif de vloerafdek‐
plaat erin totdat deze in de eind‐
stand vastklikt.
Laat de vloerafdekplaat in de
hoge stand zolang als deze wordt beladen.
Vloerafdekplaat na het lossen in
de oorspronkelijke stand
terugzetten
● Breng de vloerafdekking een klein beetje omhoog. Draai de
handgreep naar voren (1) en duw
de veerrol aan elke kant met de
hand omlaag (2). Beide veerrol‐
len moeten op hun plaats vast‐
klikken.
● Laat de vloerafdekplaat zakken (3).
De omhoog getrokken vloerafdek‐
plaat kan met max. 120 kg worden
beladen. Er bevindt zich een waar‐
schuwingsetiket op de vloerafdek‐
plaat.
Voorwerpen met spanbanden aan de sjorogen vastzetten 3 79. Bela‐
dingsinformatie 3 85.9 Waarschuwing
Laad of los de ruimte met behulp
van de schuivende vloerafdek‐
plaat wanneer de auto op een hel‐ ling is geparkeerd, omdat de vloer‐
afdekplaat onbeheerst in de eind‐
stand kan komen.
De vloerafdekplaat alleen optillen
of neerlaten wanneer deze niet beladen is. Gevaar voor letsel.
