OPEL INSIGNIA 2016 Instruksjonsbok

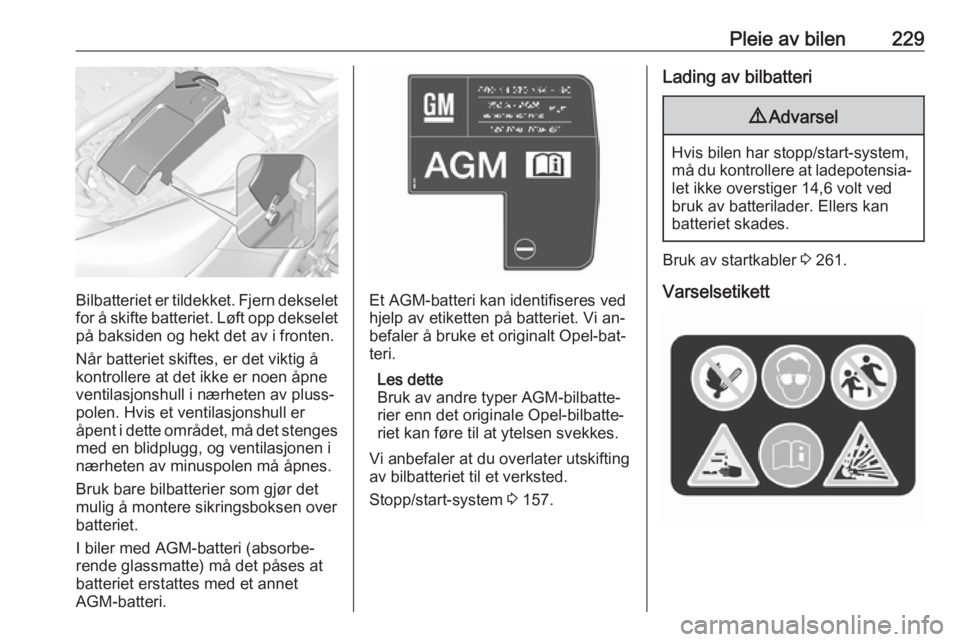

Pleie av bilen229
Bilbatteriet er tildekket. Fjern dekselet
for å skifte batteriet. Løft opp dekselet
på baksiden og hekt det av i fronten.
Når batteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av pluss‐
polen. Hvis et ventilasjonshull er
åpent i dette området, må det stenges med en blidplugg, og ventilasjonen i
nærheten av minuspolen må åpnes.
Bruk bare bilbatterier som gjør det
mulig å montere sikringsboksen over
batteriet.
I biler med AGM-batteri (absorbe‐
rende glassmatte) må det påses at
batteriet erstattes med et annet
AGM-batteri.Et AGM-batteri kan identifiseres ved
hjelp av etiketten på batteriet. Vi an‐
befaler å bruke et originalt Opel-bat‐
teri.
Les dette
Bruk av andre typer AGM-bilbatte‐
rier enn det originale Opel-bilbatte‐
riet kan føre til at ytelsen svekkes.
Vi anbefaler at du overlater utskifting
av bilbatteriet til et verksted.
Stopp/start-system 3 157.
Lading av bilbatteri9 Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepotensia‐
let ikke overstiger 14,6 volt ved bruk av batterilader. Ellers kan
batteriet skades.
Bruk av startkabler 3 261.
Varselsetikett

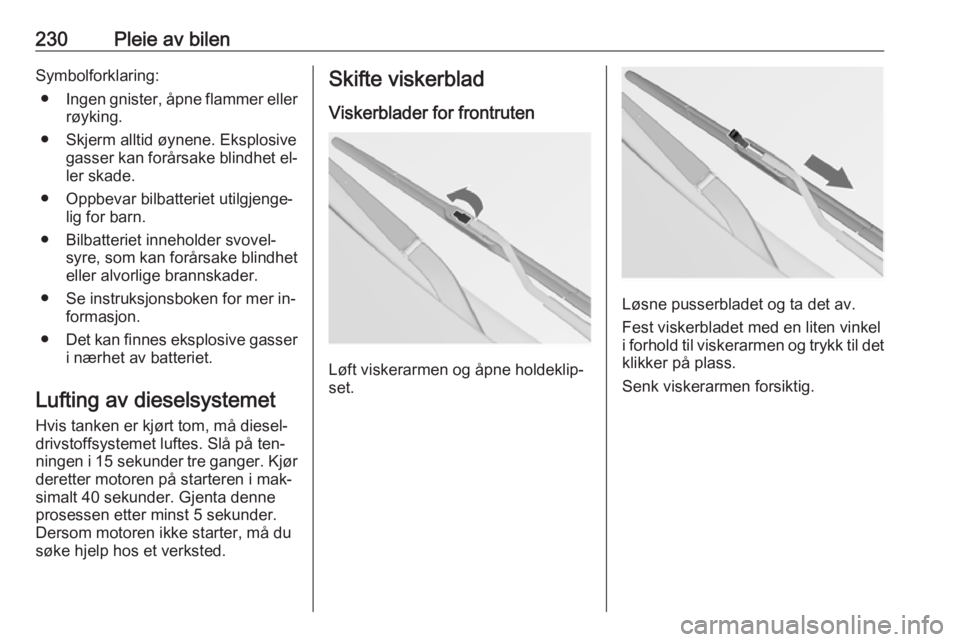

230Pleie av bilenSymbolforklaring:● Ingen gnister, åpne flammer eller
røyking.
● Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet el‐
ler skade.
● Oppbevar bilbatteriet utilgjenge‐ lig for barn.
● Bilbatteriet inneholder svovel‐ syre, som kan forårsake blindhet
eller alvorlige brannskader.
● Se instruksjonsboken for mer in‐ formasjon.
● Det kan finnes eksplosive gasser
i nærhet av batteriet.
Lufting av dieselsystemet Hvis tanken er kjørt tom, må diesel‐
drivstoffsystemet luftes. Slå på ten‐
ningen i 15 sekunder tre ganger. Kjør
deretter motoren på starteren i mak‐
simalt 40 sekunder. Gjenta denne
prosessen etter minst 5 sekunder.
Dersom motoren ikke starter, må du
søke hjelp hos et verksted.Skifte viskerblad
Viskerblader for frontruten
Løft viskerarmen og åpne holdeklip‐
set.
Løsne pusserbladet og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.

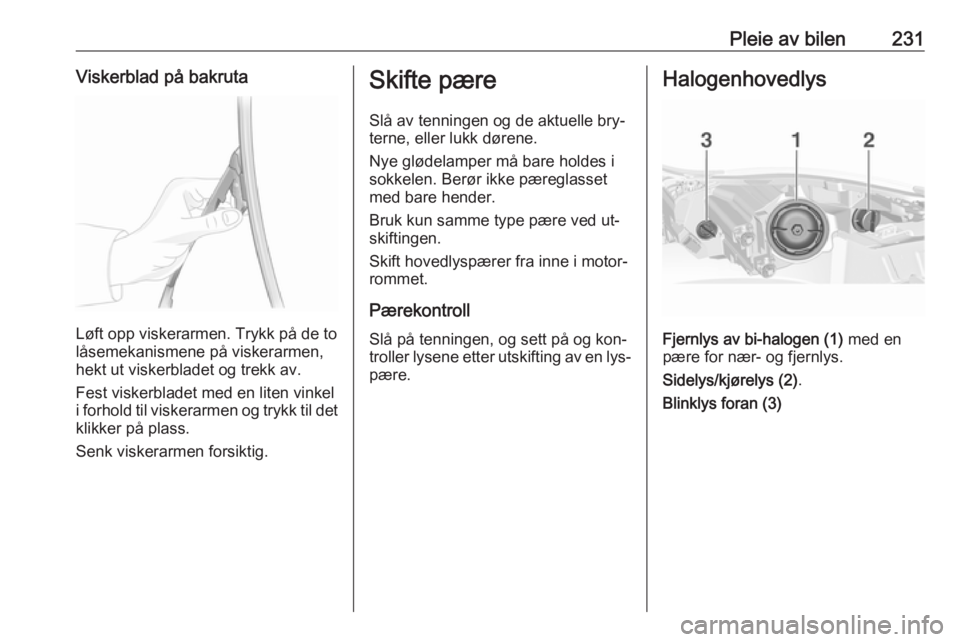

Pleie av bilen231Viskerblad på bakruta
Løft opp viskerarmen. Trykk på de to
låsemekanismene på viskerarmen,
hekt ut viskerbladet og trekk av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle bry‐
terne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
Pærekontroll
Slå på tenningen, og sett på og kon‐
troller lysene etter utskifting av en lys‐
pære.Halogenhovedlys
Fjernlys av bi-halogen (1) med en
pære for nær- og fjernlys.
Sidelys/kjørelys (2) .
Blinklys foran (3)

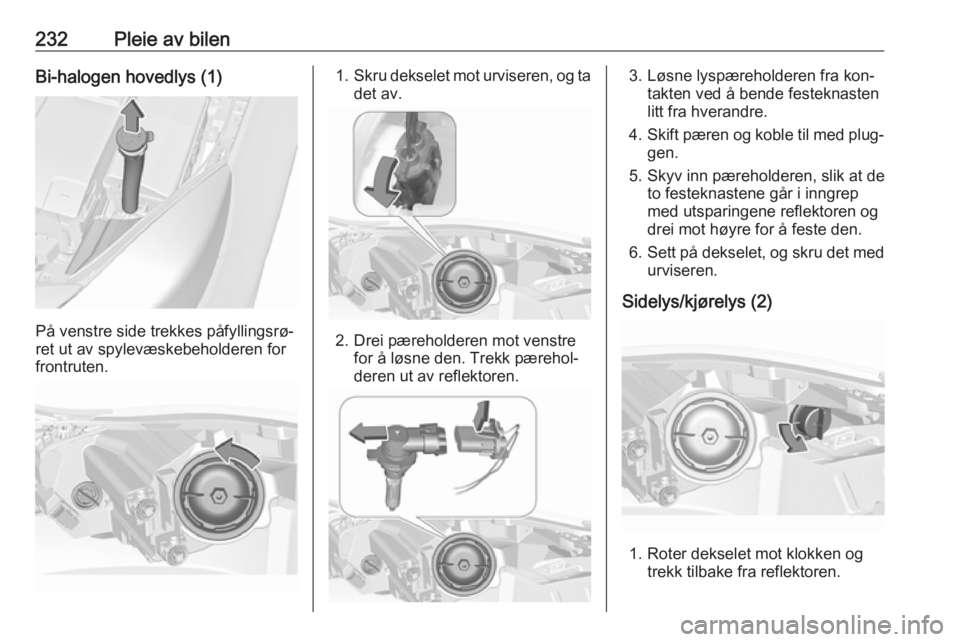

232Pleie av bilenBi-halogen hovedlys (1)
På venstre side trekkes påfyllingsrø‐
ret ut av spylevæskebeholderen for
frontruten.
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å bende festeknasten
litt fra hverandre.
4. Skift pæren og koble til med plug‐
gen.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys (2)
1. Roter dekselet mot klokken og trekk tilbake fra reflektoren.

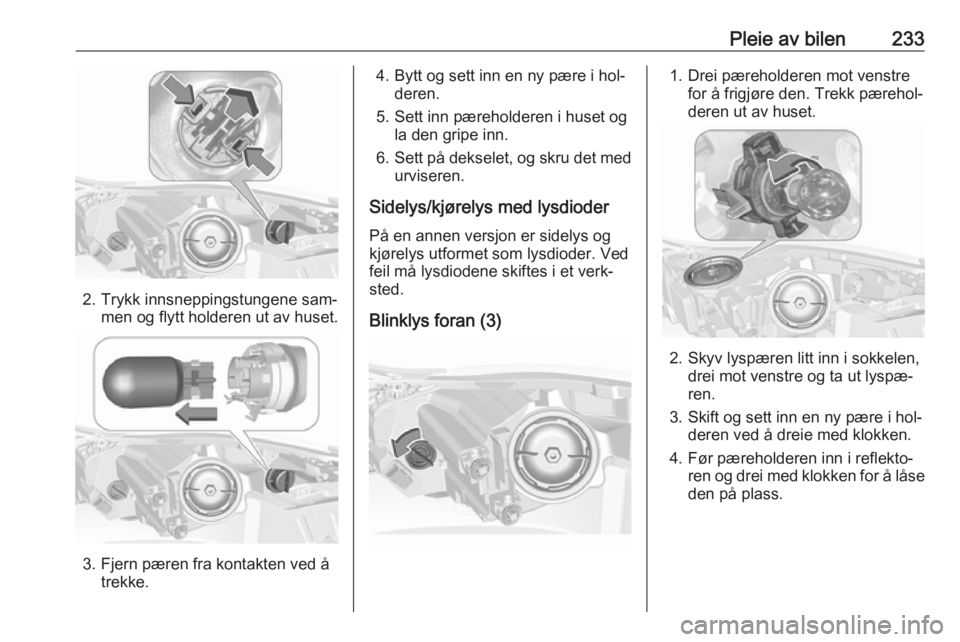

Pleie av bilen233
2. Trykk innsneppingstungene sam‐men og flytt holderen ut av huset.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐deren.
5. Sett inn pæreholderen i huset og la den gripe inn.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys med lysdioder På en annen versjon er sidelys og
kjørelys utformet som lysdioder. Ved
feil må lysdiodene skiftes i et verk‐
sted.
Blinklys foran (3)1. Drei pæreholderen mot venstre for å frigjøre den. Trekk pærehol‐
deren ut av huset.
2. Skyv lyspæren litt inn i sokkelen, drei mot venstre og ta ut lyspæ‐
ren.
3. Skift og sett inn en ny pære i hol‐ deren ved å dreie med klokken.
4. Før pæreholderen inn i reflekto‐ ren og drei med klokken for å låse
den på plass.

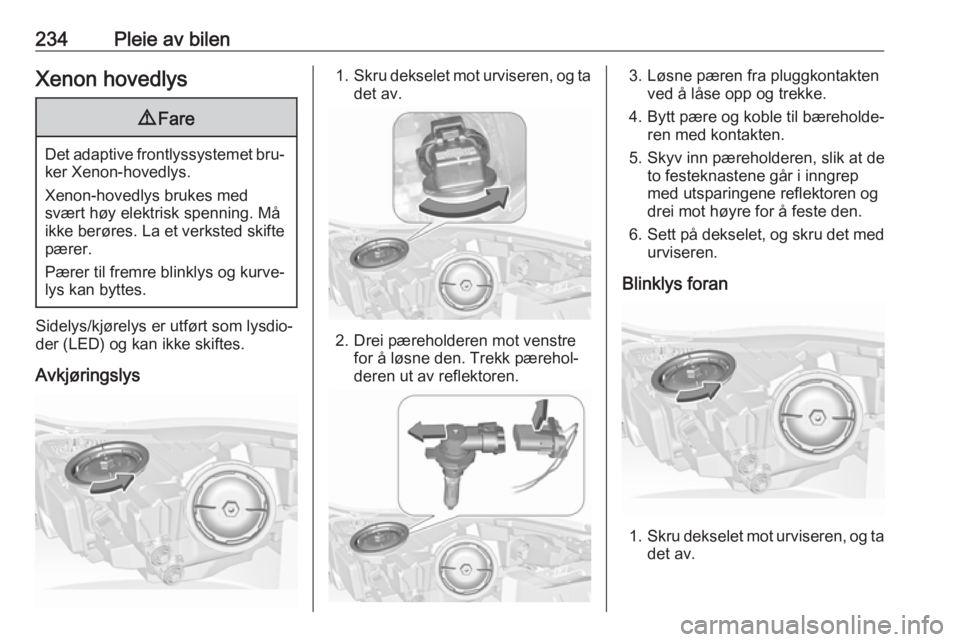

234Pleie av bilenXenon hovedlys9Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Sidelys/kjørelys er utført som lysdio‐
der (LED) og kan ikke skiftes.
Avkjøringslys
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra pluggkontakten ved å låse opp og trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran
1. Skru dekselet mot urviseren, og ta
det av.

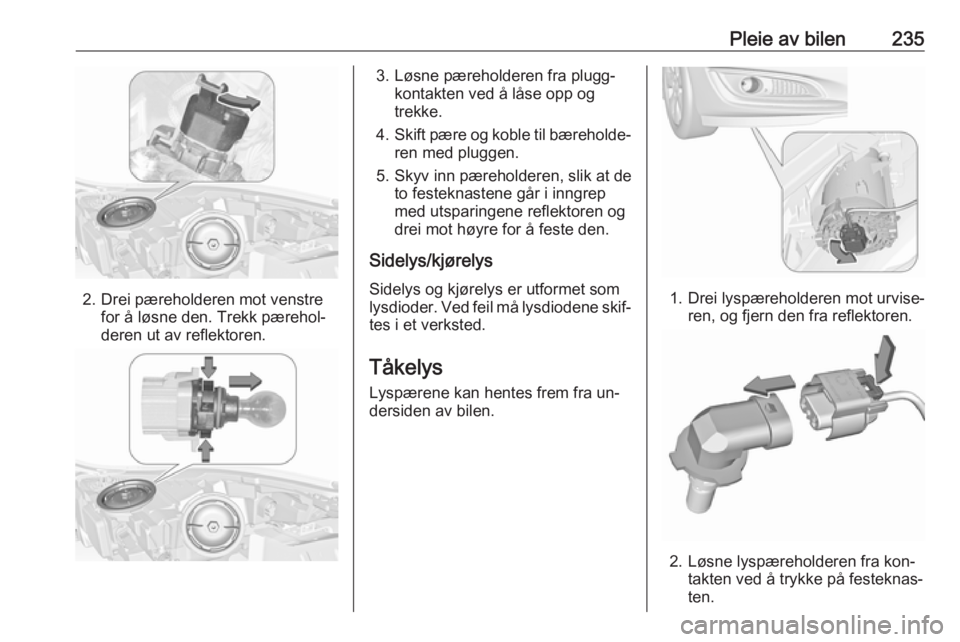

Pleie av bilen235
2. Drei pæreholderen mot venstrefor å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæreholderen fra plugg‐ kontakten ved å låse opp og
trekke.
4. Skift pære og koble til bæreholde‐
ren med pluggen.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
Sidelys/kjørelys
Sidelys og kjørelys er utformet som
lysdioder. Ved feil må lysdiodene skif‐
tes i et verksted.
Tåkelys Lyspærene kan hentes frem fra un‐
dersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.

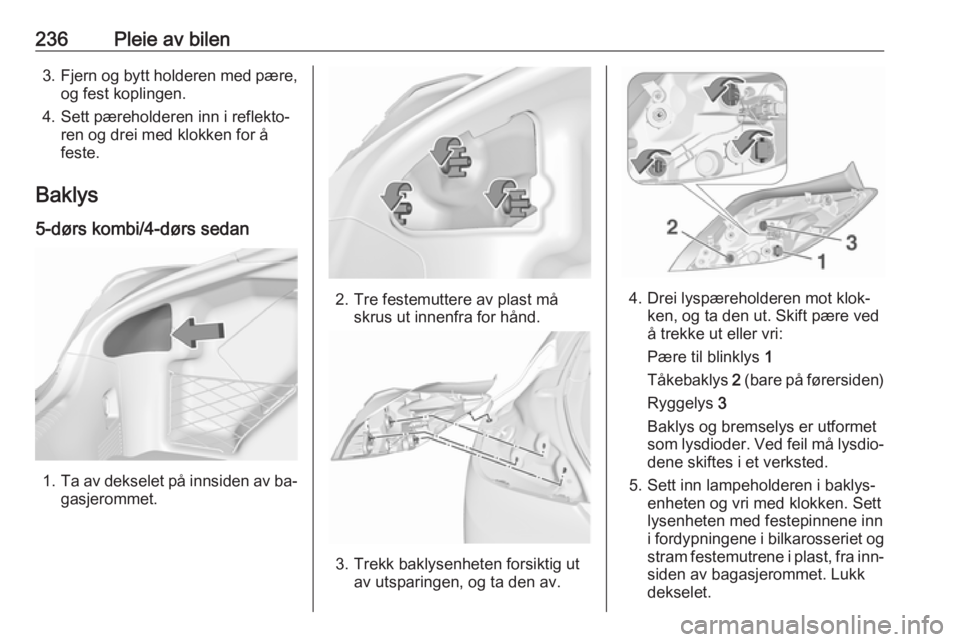

236Pleie av bilen3.Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett pæreholderen inn i reflekto‐ ren og drei med klokken for å
feste.
Baklys
5-dørs kombi/4-dørs sedan
1. Ta av dekselet på innsiden av ba‐
gasjerommet.
2. Tre festemuttere av plast må skrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ken, og ta den ut. Skift pære ved
å trekke ut eller vri:
Pære til blinklys 1
Tåkebaklys 2 (bare på førersiden)
Ryggelys 3
Baklys og bremselys er utformet
som lysdioder. Ved feil må lysdio‐
dene skiftes i et verksted.
5. Sett inn lampeholderen i baklys‐ enheten og vri med klokken. Sett
lysenheten med festepinnene inn
i fordypningene i bilkarosseriet og stram festemutrene i plast, fra inn‐
siden av bagasjerommet. Lukk
dekselet.

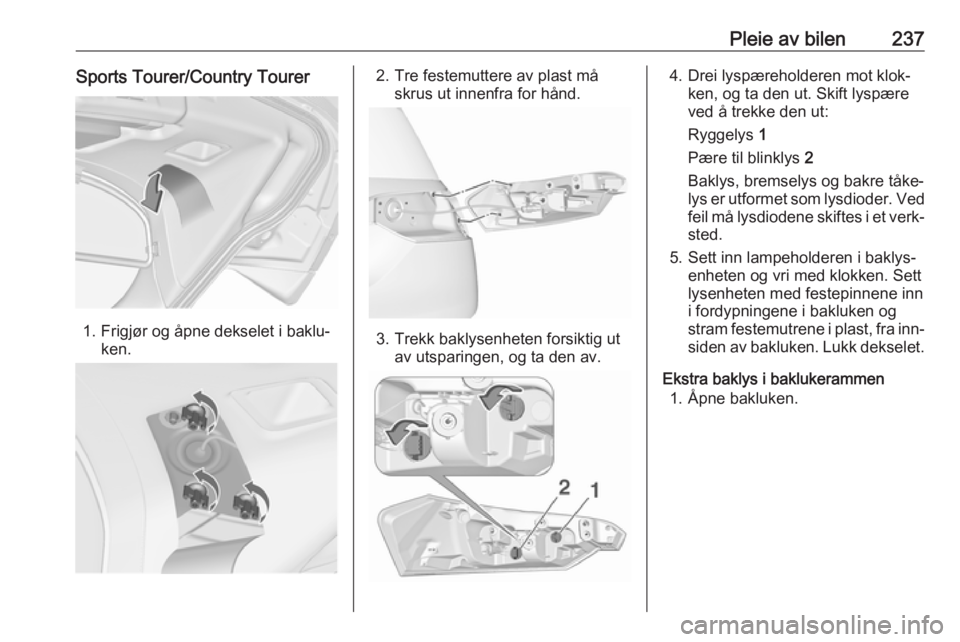

Pleie av bilen237Sports Tourer/Country Tourer
1. Frigjør og åpne dekselet i baklu‐ken.
2. Tre festemuttere av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ ken, og ta den ut. Skift lyspære
ved å trekke den ut:
Ryggelys 1
Pære til blinklys 2
Baklys, bremselys og bakre tåke‐
lys er utformet som lysdioder. Ved
feil må lysdiodene skiftes i et verk‐ sted.
5. Sett inn lampeholderen i baklys‐ enheten og vri med klokken. Sett
lysenheten med festepinnene inn
i fordypningene i bakluken og
stram festemutrene i plast, fra inn‐ siden av bakluken. Lukk dekselet.
Ekstra baklys i baklukerammen 1. Åpne bakluken.

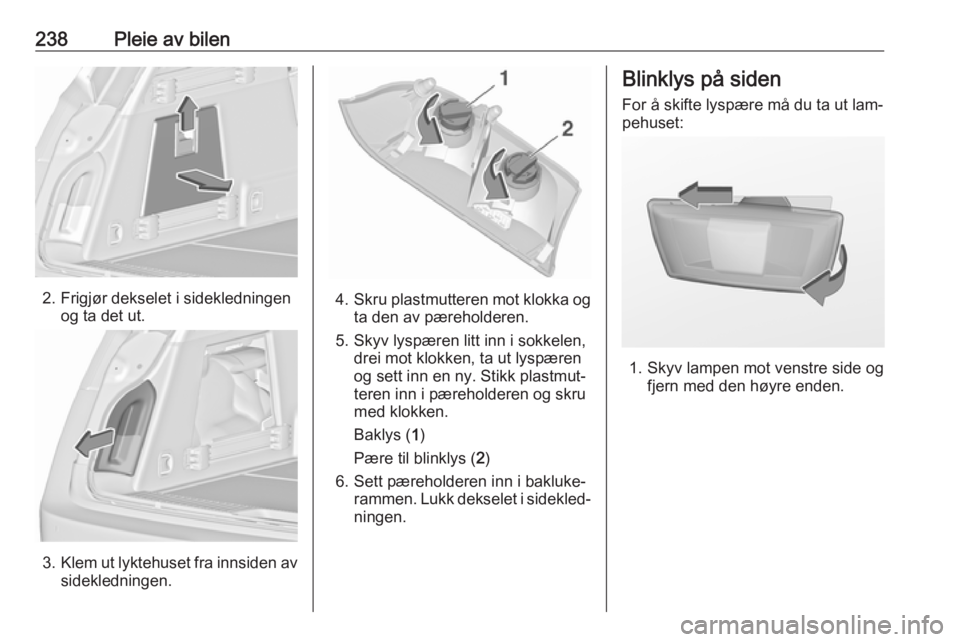

238Pleie av bilen
2. Frigjør dekselet i sidekledningenog ta det ut.
3.Klem ut lyktehuset fra innsiden av
sidekledningen.
4. Skru plastmutteren mot klokka og
ta den av pæreholderen.
5. Skyv lyspæren litt inn i sokkelen, drei mot klokken, ta ut lyspæren
og sett inn en ny. Stikk plastmut‐ teren inn i pæreholderen og skrumed klokken.
Baklys ( 1)
Pære til blinklys ( 2)
6. Sett pæreholderen inn i bakluke‐ rammen. Lukk dekselet i sidekled‐
ningen.
Blinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
