Kjøring og bruk199Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
(for eksempel terrengbiler og va‐
rebiler). Det er ikke sikkert at sys‐
temet oppdager hindringer og an‐
gir riktig avstand i det øvre partiet
på slike kjøretøy.
Det er ikke sikkert systemet opp‐
dager gjenstander med et svært
lite reflekterende tverrmål, som
for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐
strerer ikke gjenstander utenfor re‐ gistreringsområdet.
Les dette
Du kan aktivere og deaktivere par‐
keringsradarsystemet ved å endre
disse innstillingene i
Info-skjermbildet.
Personlig tilpasning av bilen 3 119.
Les dette
Parkeringshjelpsystemet registrerer
automatisk et fabrikkmontert tilhen‐
gerfeste. De deaktiveres når kontak‐ ten kobles til.
Følerne kan registrere et objekt som
ikke finnes (ekkoforstyrrelse) på
grunn av eksterne akustiske eller
mekaniske forstyrrelser.
Det er ikke sikkert lukeparkerings‐ hjelpen reagerer på endringer på
parkeringsplassen etter at parke‐
ringsmanøveren er innledet.
Les dette
Etter produksjon må systemet kali‐
breres. For optimal parkeringsvei‐
ledning er det nødvendig med en
kjøreavstand på minst 35 km, inklu‐
dert svinger.Varsling om dødvinkel på
siden
Blindsonevarslingssystemet oppda‐ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet varsler visuelt
i hvert av sidespeilene når det regi‐
streres objekter som muligens ikke er
synlige i de innvendige og utvendige
speilene.
Systemets sensorer er plassert i støt‐
fangeren på venstre og høyre side av
bilen.9 Advarsel
Blindsonevarsling skal ikke er‐
statte førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt
● Fotgjengere, syklister eller dyr Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.

200Kjøring og brukNår systemet oppdager et kjøretøy isideblindsonen under kjøring forover, enten et kjøretøy som passerer eller
et som blir passert, tennes det gule
varselsymbolet B i det aktuelle side‐
speilet. Hvis føreren så aktiverer
blinklyset, begynner varselsymbolet
B å blinke gult som en varsling om å
ikke bytte filer.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Hvis bilen er utstyrt med filskiftvars‐
ling 3 201 , vises symbolet F i spei‐
lene.
Systemet kan aktiveres eller deakti‐
veres i bilens personlige innstillinger.
Velg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i fargeinfor‐
masjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Registreringssoner Systemsensoren dekker en sone på
ca. 3,5 meter på begge sider av bilen.
Denne sonen begynner ved hvert si‐
despeil og strekker seg omtrent
3 meter bakover. Høyden på sonen er ca. 0,5 meter til 2 meter fra bakken.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
rekkverk, stolper, veisikring, vegger
og bjelker. Parkerte kjøretøyer eller
møtende kjøretøyer registreres ikke.
Feil
Noen ganger kan det bli tapte alarmer
under normale forhold.
Blindsonevarslingen fungerer ikke
når venstre eller høyre hjørne av støt‐
fangeren bak er dekket av søle, skitt,
snø, is, sørpe eller ved kraftig regn.
Rengjøringsinstruksjoner 3 266.
Ved en systemfeil, eller dersom sys‐
temet ikke fungerer på grunn av mid‐
lertidige tilstander, vises en melding
på førerinformasjonssenteret. Søk hjelp hos et verksted.

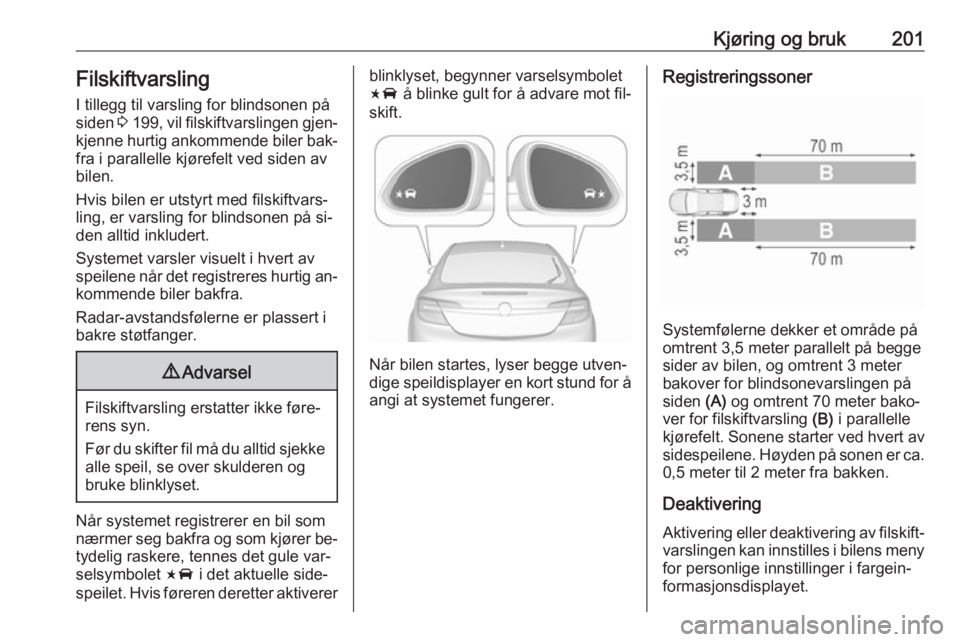

Kjøring og bruk201Filskiftvarsling
I tillegg til varsling for blindsonen på
siden 3 199 , vil filskiftvarslingen gjen‐
kjenne hurtig ankommende biler bak‐ fra i parallelle kjørefelt ved siden av
bilen.
Hvis bilen er utstyrt med filskiftvars‐
ling, er varsling for blindsonen på si‐
den alltid inkludert.
Systemet varsler visuelt i hvert av
speilene når det registreres hurtig an‐
kommende biler bakfra.
Radar-avstandsfølerne er plassert i
bakre støtfanger.9 Advarsel
Filskiftvarsling erstatter ikke føre‐
rens syn.
Før du skifter fil må du alltid sjekke alle speil, se over skulderen og
bruke blinklyset.
Når systemet registrerer en bil som
nærmer seg bakfra og som kjører be‐
tydelig raskere, tennes det gule var‐
selsymbolet F i det aktuelle side‐
speilet. Hvis føreren deretter aktiverer
blinklyset, begynner varselsymbolet
F å blinke gult for å advare mot fil‐
skift.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Registreringssoner
Systemfølerne dekker et område på
omtrent 3,5 meter parallelt på begge
sider av bilen, og omtrent 3 meter
bakover for blindsonevarslingen på
siden (A) og omtrent 70 meter bako‐
ver for filskiftvarsling (B) i parallelle
kjørefelt. Sonene starter ved hvert av sidespeilene. Høyden på sonen er ca.
0,5 meter til 2 meter fra bakken.
Deaktivering Aktivering eller deaktivering av filskift‐varslingen kan innstilles i bilens meny for personlige innstillinger i fargein‐
formasjonsdisplayet.

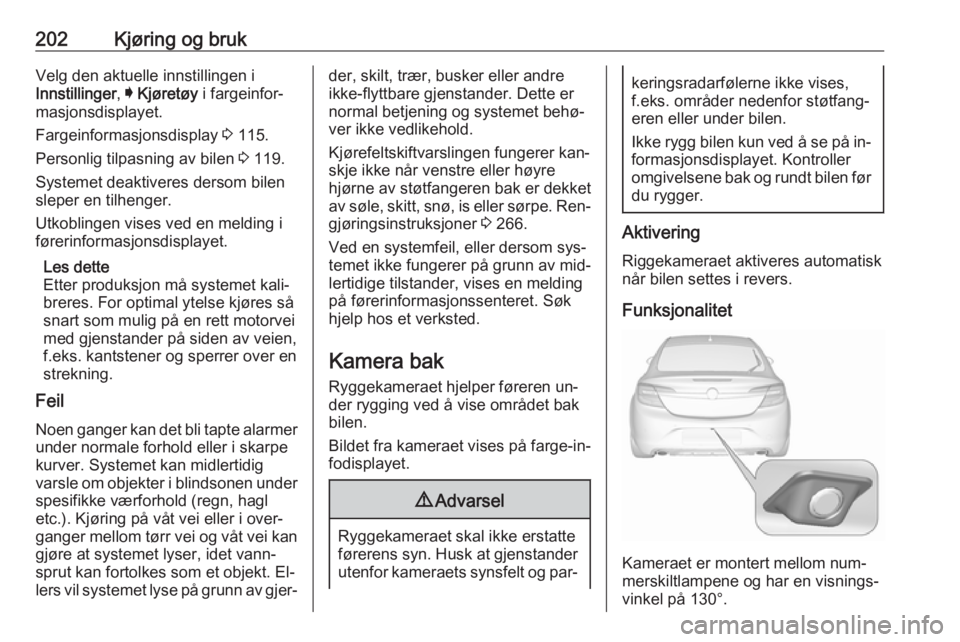

202Kjøring og brukVelg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i fargeinfor‐
masjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Les dette
Etter produksjon må systemet kali‐ breres. For optimal ytelse kjøres så
snart som mulig på en rett motorvei
med gjenstander på siden av veien,
f.eks. kantstener og sperrer over en
strekning.
Feil
Noen ganger kan det bli tapte alarmer
under normale forhold eller i skarpe
kurver. Systemet kan midlertidig
varsle om objekter i blindsonen under spesifikke værforhold (regn, hagl
etc.). Kjøring på våt vei eller i over‐
ganger mellom tørr vei og våt vei kan
gjøre at systemet lyser, idet vann‐
sprut kan fortolkes som et objekt. El‐
lers vil systemet lyse på grunn av gjer‐der, skilt, trær, busker eller andre
ikke-flyttbare gjenstander. Dette er
normal betjening og systemet behø‐
ver ikke vedlikehold.
Kjørefeltskiftvarslingen fungerer kan‐
skje ikke når venstre eller høyre
hjørne av støtfangeren bak er dekket
av søle, skitt, snø, is eller sørpe. Ren‐ gjøringsinstruksjoner 3 266.
Ved en systemfeil, eller dersom sys‐
temet ikke fungerer på grunn av mid‐
lertidige tilstander, vises en melding
på førerinformasjonssenteret. Søk hjelp hos et verksted.
Kamera bak
Ryggekameraet hjelper føreren un‐
der rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på farge-in‐
fodisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets synsfelt og par‐
keringsradarfølerne ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på in‐
formasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Aktivering
Riggekameraet aktiveres automatisk når bilen settes i revers.
Funksjonalitet
Kameraet er montert mellom num‐
merskiltlampene og har en visnings‐
vinkel på 130°.

Kjøring og bruk203
Ettersom kameraet sitter så høyt, er
det mulig å se støtfangeren bak på
displayet, slik at man får et inntrykk av posisjonen.
Området som vises av kameraet, er
begrenset. Avstandene som bildet vi‐
ser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på 1 meter som
vises på bildet for å definere avstan‐
den til viste objekter.Kursen til bilen vises i samsvar med
styrevinkelen.
Funksjonen kan deaktiveres i bilens
meny for personlige innstillinger i far‐
geinformasjonsdisplayet.
Velg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i fargeinfor‐
masjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Varselssymboler
Varselssymbolene er angitt som tri‐ angler 9 på bildet, som viser hindrin‐
gene som oppdages av parkeringsra‐ darsensorene bak.
I tillegg viser 9 på den øverste linjen
i informasjonsdisplayet med varslin‐
gen om kontrollere bilens omgivelser.
Deaktivering Kameraet deaktiveres når en viss
hastighet forover overskrides eller
hvis revers ikke blir aktivert på ca.
10 sekunder.
Aktivering eller deaktivering av bako‐
vervendt kamera kan innstilles i bi‐
lens meny for personlige innstillinger
i fargeinformasjonsdisplayet.
Velg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i fargeinfor‐
masjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Feil
Feilmeldinger vises med en 9 på
øverste linje av info-displayet.

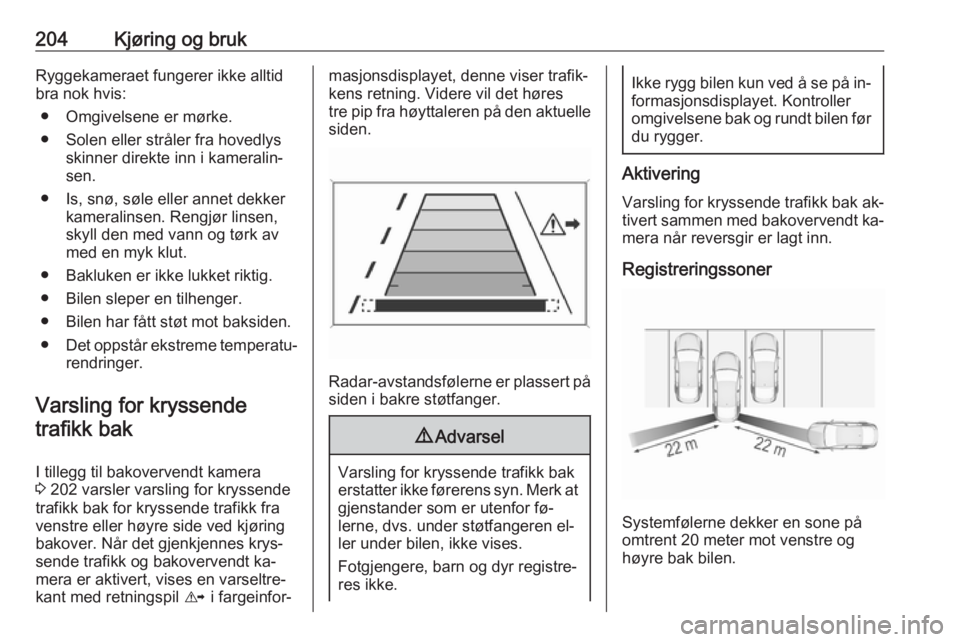

204Kjøring og brukRyggekameraet fungerer ikke alltidbra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sen.
● Is, snø, søle eller annet dekker kameralinsen. Rengjør linsen,
skyll den med vann og tørk av
med en myk klut.
● Bakluken er ikke lukket riktig.
● Bilen sleper en tilhenger.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.
Varsling for kryssende trafikk bak
I tillegg til bakovervendt kamera
3 202 varsler varsling for kryssende
trafikk bak for kryssende trafikk fra
venstre eller høyre side ved kjøring
bakover. Når det gjenkjennes krys‐
sende trafikk og bakovervendt ka‐
mera er aktivert, vises en varseltre‐
kant med retningspil K i fargeinfor‐masjonsdisplayet, denne viser trafik‐
kens retning. Videre vil det høres
tre pip fra høyttaleren på den aktuelle siden.
Radar-avstandsfølerne er plassert påsiden i bakre støtfanger.
9 Advarsel
Varsling for kryssende trafikk bak
erstatter ikke førerens syn. Merk at gjenstander som er utenfor fø‐
lerne, dvs. under støtfangeren el‐
ler under bilen, ikke vises.
Fotgjengere, barn og dyr registre‐
res ikke.
Ikke rygg bilen kun ved å se på in‐
formasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Aktivering
Varsling for kryssende trafikk bak ak‐
tivert sammen med bakovervendt ka‐
mera når reversgir er lagt inn.
Registreringssoner
Systemfølerne dekker en sone på
omtrent 20 meter mot venstre og
høyre bak bilen.

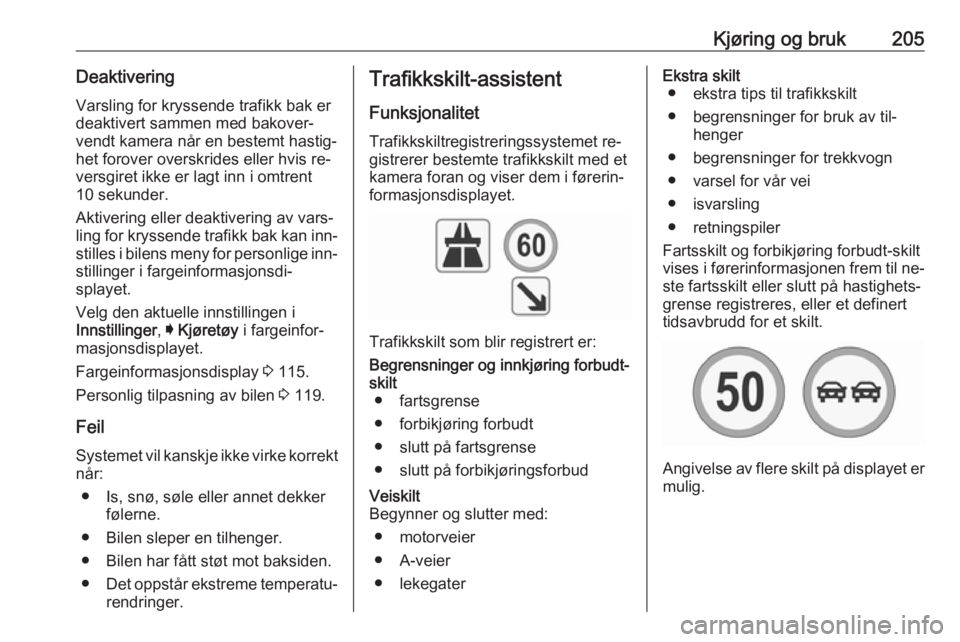

Kjøring og bruk205DeaktiveringVarsling for kryssende trafikk bak erdeaktivert sammen med bakover‐vendt kamera når en bestemt hastig‐
het forover overskrides eller hvis re‐
versgiret ikke er lagt inn i omtrent
10 sekunder.
Aktivering eller deaktivering av vars‐
ling for kryssende trafikk bak kan inn‐
stilles i bilens meny for personlige inn‐ stillinger i fargeinformasjonsdi‐
splayet.
Velg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i fargeinfor‐
masjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Feil
Systemet vil kanskje ikke virke korrekt
når:
● Is, snø, søle eller annet dekker følerne.
● Bilen sleper en tilhenger.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringssystemet re‐
gistrerer bestemte trafikkskilt med et
kamera foran og viser dem i førerin‐
formasjonsdisplayet.
Trafikkskilt som blir registrert er:
Begrensninger og innkjøring forbudt- skilt ● fartsgrense
● forbikjøring forbudt
● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
● motorveier
● A-veier
● lekegaterEkstra skilt ● ekstra tips til trafikkskilt
● begrensninger for bruk av til‐ henger
● begrensninger for trekkvogn
● varsel for vår vei
● isvarsling
● retningspiler
Fartsskilt og forbikjøring forbudt-skilt vises i førerinformasjonen frem til ne‐
ste fartsskilt eller slutt på hastighets‐
grense registreres, eller et definert
tidsavbrudd for et skilt.
Angivelse av flere skilt på displayet er mulig.

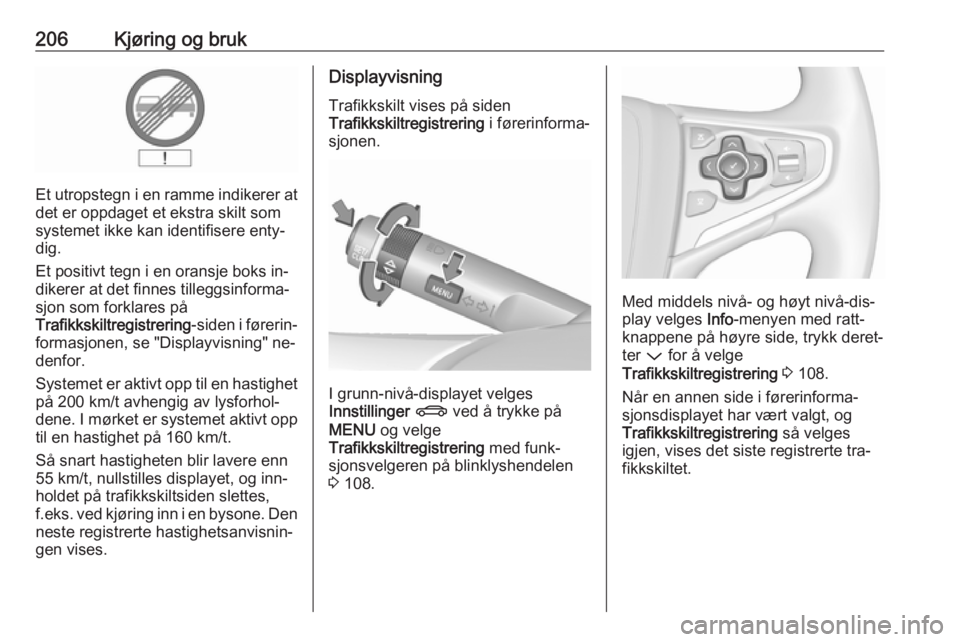

206Kjøring og bruk
Et utropstegn i en ramme indikerer at
det er oppdaget et ekstra skilt som
systemet ikke kan identifisere enty‐
dig.
Et positivt tegn i en oransje boks in‐
dikerer at det finnes tilleggsinforma‐
sjon som forklares på
Trafikkskiltregistrering -siden i førerin‐
formasjonen, se "Displayvisning" ne‐
denfor.
Systemet er aktivt opp til en hastighet på 200 km/t avhengig av lysforhol‐
dene. I mørket er systemet aktivt opp til en hastighet på 160 km/t.
Så snart hastigheten blir lavere enn
55 km/t, nullstilles displayet, og inn‐
holdet på trafikkskiltsiden slettes,
f.eks. ved kjøring inn i en bysone. Den
neste registrerte hastighetsanvisnin‐
gen vises.
Displayvisning
Trafikkskilt vises på siden
Trafikkskiltregistrering i førerinforma‐
sjonen.
I grunn-nivå-displayet velges
Innstillinger X ved å trykke på
MENU og velge
Trafikkskiltregistrering med funk‐
sjonsvelgeren på blinklyshendelen 3 108.
Med middels nivå- og høyt nivå-dis‐
play velges Info-menyen med ratt‐
knappene på høyre side, trykk deret‐
ter P for å velge
Trafikkskiltregistrering 3 108.
Når en annen side i førerinforma‐
sjonsdisplayet har vært valgt, og
Trafikkskiltregistrering så velges
igjen, vises det siste registrerte tra‐
fikkskiltet.

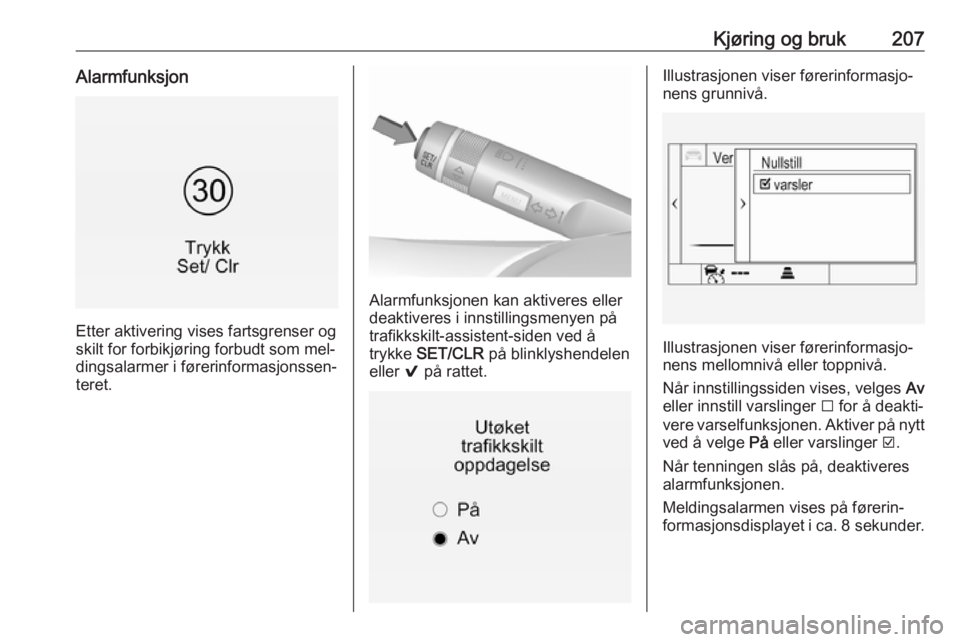

Kjøring og bruk207Alarmfunksjon
Etter aktivering vises fartsgrenser og
skilt for forbikjøring forbudt som mel‐
dingsalarmer i førerinformasjonssen‐
teret.
Alarmfunksjonen kan aktiveres eller
deaktiveres i innstillingsmenyen på
trafikkskilt-assistent-siden ved å
trykke SET/CLR på blinklyshendelen
eller 9 på rattet.
Illustrasjonen viser førerinformasjo‐
nens grunnivå.
Illustrasjonen viser førerinformasjo‐
nens mellomnivå eller toppnivå.
Når innstillingssiden vises, velges Av
eller innstill varslinger I for å deakti‐
vere varselfunksjonen. Aktiver på nytt
ved å velge På eller varslinger J.
Når tenningen slås på, deaktiveres
alarmfunksjonen.
Meldingsalarmen vises på førerin‐
formasjonsdisplayet i ca. 8 sekunder.

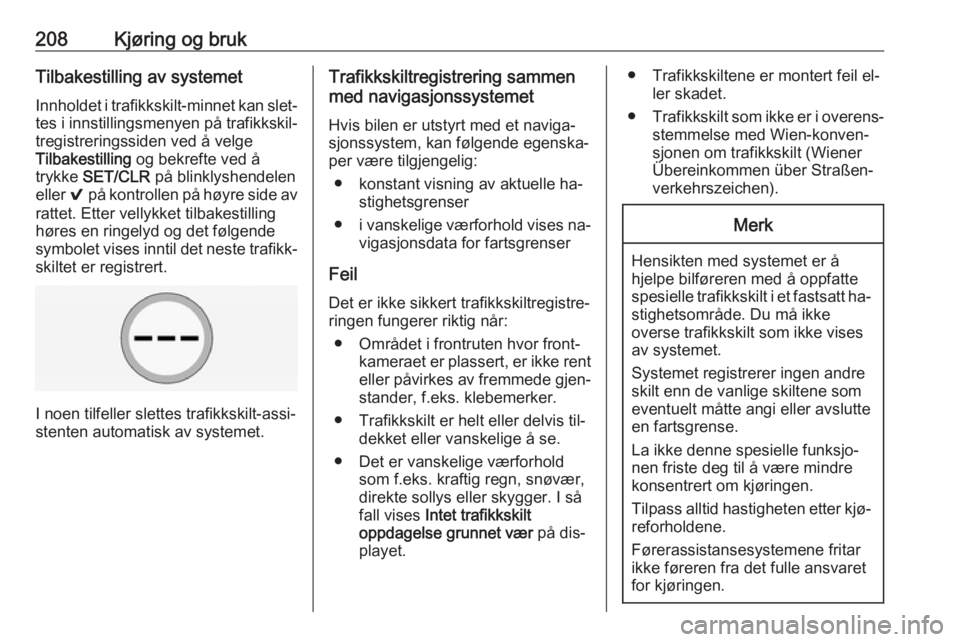

208Kjøring og brukTilbakestilling av systemetInnholdet i trafikkskilt-minnet kan slet‐
tes i innstillingsmenyen på trafikkskil‐
tregistreringssiden ved å velge
Tilbakestilling og bekrefte ved å
trykke SET/CLR på blinklyshendelen
eller 9 på kontrollen på høyre side av
rattet. Etter vellykket tilbakestilling
høres en ringelyd og det følgende
symbolet vises inntil det neste trafikk‐
skiltet er registrert.
I noen tilfeller slettes trafikkskilt-assi‐
stenten automatisk av systemet.
Trafikkskiltregistrering sammen
med navigasjonssystemet
Hvis bilen er utstyrt med et naviga‐
sjonssystem, kan følgende egenska‐
per være tilgjengelig:
● konstant visning av aktuelle ha‐ stighetsgrenser
● i vanskelige værforhold vises na‐
vigasjonsdata for fartsgrenser
Feil
Det er ikke sikkert trafikkskiltregistre‐ ringen fungerer riktig når:
● Området i frontruten hvor front‐ kameraet er plassert, er ikke renteller påvirkes av fremmede gjen‐
stander, f.eks. klebemerker.
● Trafikkskilt er helt eller delvis til‐ dekket eller vanskelige å se.
● Det er vanskelige værforhold som f.eks. kraftig regn, snøvær,
direkte sollys eller skygger. I så
fall vises Intet trafikkskilt
oppdagelse grunnet vær på dis‐
playet.● Trafikkskiltene er montert feil el‐ ler skadet.
● Trafikkskilt som ikke er i overens‐
stemmelse med Wien-konven‐sjonen om trafikkskilt (Wiener
Übereinkommen über Straßen‐
verkehrszeichen).Merk
Hensikten med systemet er å
hjelpe bilføreren med å oppfatte
spesielle trafikkskilt i et fastsatt ha‐ stighetsområde. Du må ikke
overse trafikkskilt som ikke vises
av systemet.
Systemet registrerer ingen andre
skilt enn de vanlige skiltene som
eventuelt måtte angi eller avslutte
en fartsgrense.
La ikke denne spesielle funksjo‐
nen friste deg til å være mindre
konsentrert om kjøringen.
Tilpass alltid hastigheten etter kjø‐
reforholdene.
Førerassistansesystemene fritar ikke føreren fra det fulle ansvaret
for kjøringen.
