OPEL INSIGNIA 2016 Instruktionsbog (in Danish)

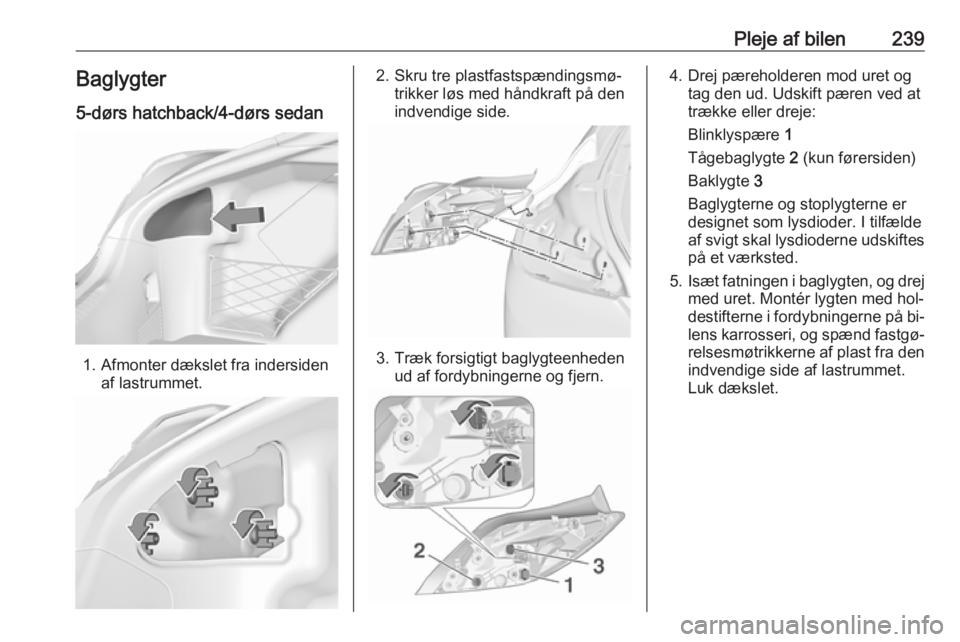

Pleje af bilen239Baglygter
5-dørs hatchback/4-dørs sedan
1. Afmonter dækslet fra indersiden af lastrummet.
2. Skru tre plastfastspændingsmø‐ trikker løs med håndkraft på den
indvendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Drej pæreholderen mod uret ogtag den ud. Udskift pæren ved at
trække eller dreje:
Blinklyspære 1
Tågebaglygte 2 (kun førersiden)
Baklygte 3
Baglygterne og stoplygterne er
designet som lysdioder. I tilfælde
af svigt skal lysdioderne udskiftes
på et værksted.
5. Isæt fatningen i baglygten, og drej
med uret. Montér lygten med hol‐
destifterne i fordybningerne på bi‐ lens karrosseri, og spænd fastgø‐relsesmøtrikkerne af plast fra den indvendige side af lastrummet.
Luk dækslet.

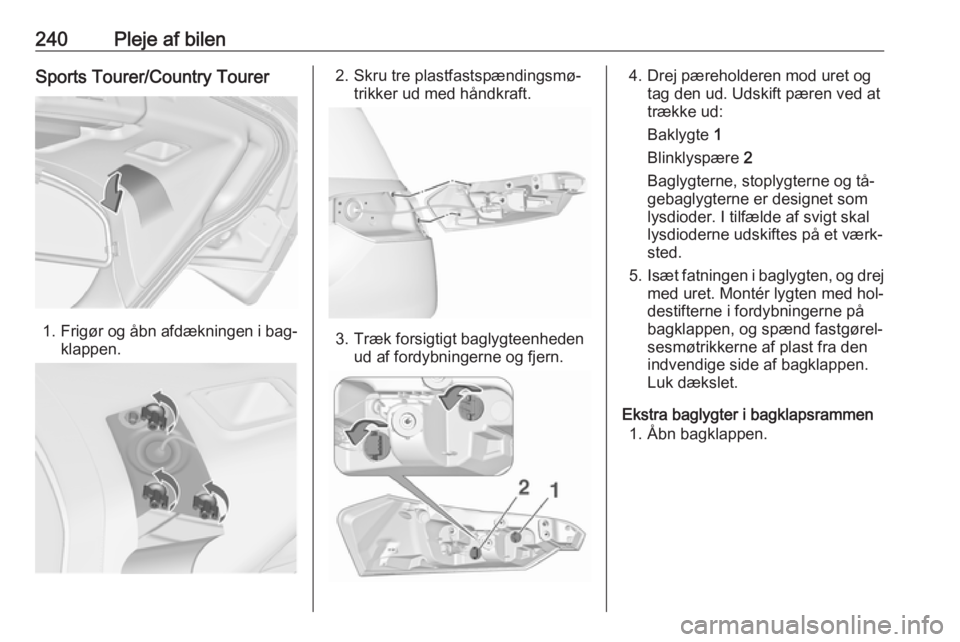

240Pleje af bilenSports Tourer/Country Tourer
1.Frigør og åbn afdækningen i bag‐
klappen.
2. Skru tre plastfastspændingsmø‐ trikker ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
4. Drej pæreholderen mod uret ogtag den ud. Udskift pæren ved at
trække ud:
Baklygte 1
Blinklyspære 2
Baglygterne, stoplygterne og tå‐
gebaglygterne er designet som
lysdioder. I tilfælde af svigt skal
lysdioderne udskiftes på et værk‐
sted.
5. Isæt fatningen i baglygten, og drej
med uret. Montér lygten med hol‐
destifterne i fordybningerne på
bagklappen, og spænd fastgørel‐
sesmøtrikkerne af plast fra den
indvendige side af bagklappen.
Luk dækslet.
Ekstra baglygter i bagklapsrammen 1. Åbn bagklappen.

Pleje af bilen241

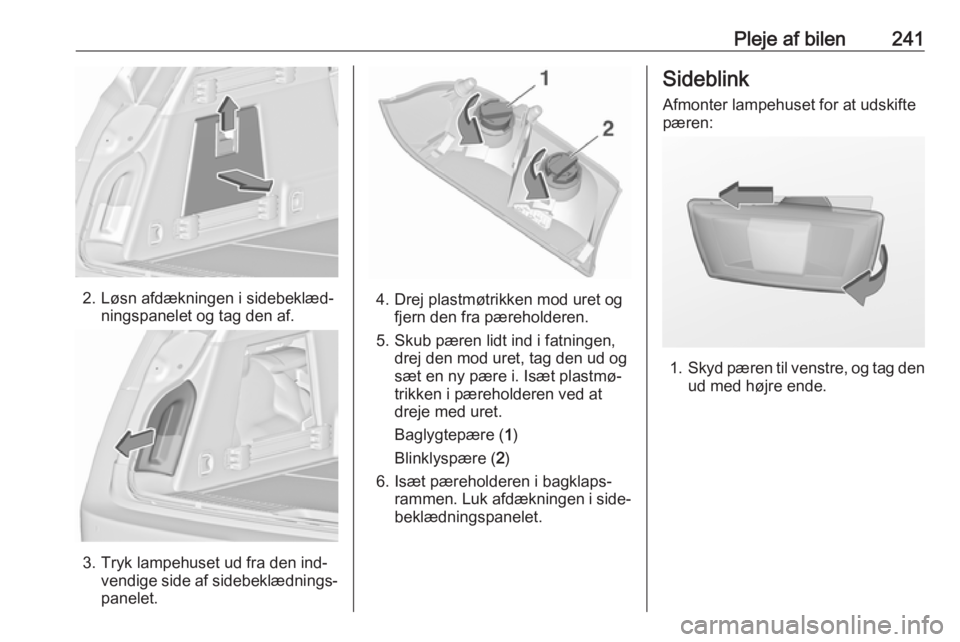

2. Løsn afdækningen i sidebeklæd‐ningspanelet og tag den af.
3. Tryk lampehuset ud fra den ind‐vendige side af sidebeklædnings‐
panelet.
4. Drej plastmøtrikken mod uret og fjern den fra pæreholderen.
5. Skub pæren lidt ind i fatningen, drej den mod uret, tag den ud og
sæt en ny pære i. Isæt plastmø‐
trikken i pæreholderen ved at
dreje med uret.
Baglygtepære ( 1)
Blinklyspære ( 2)
6. Isæt pæreholderen i bagklaps‐ rammen. Luk afdækningen i side‐beklædningspanelet.
Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

242Pleje af bilen
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.

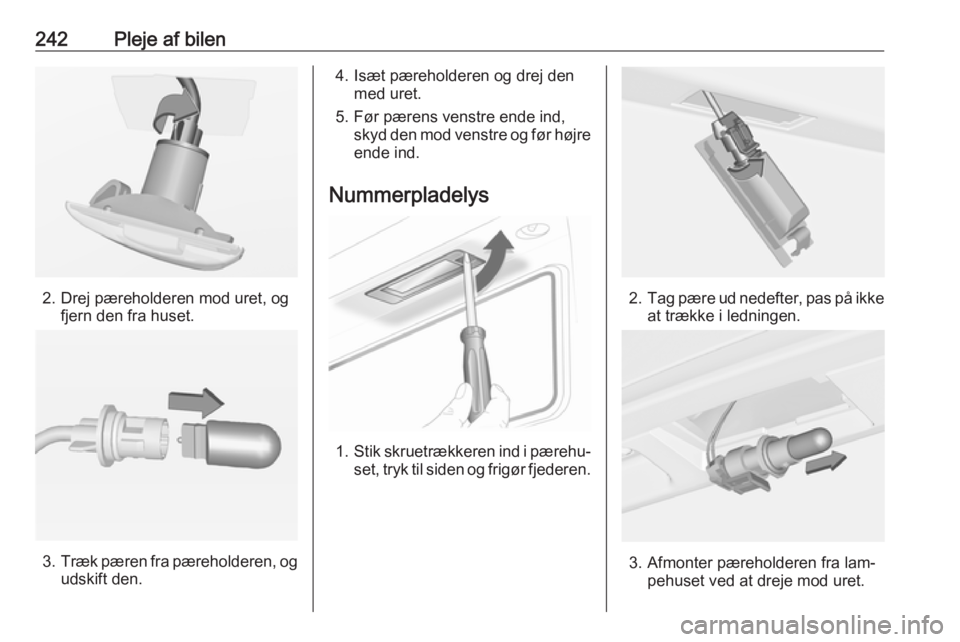

Nummerpladelys
1. Stik skruetrækkeren ind i pærehu‐
set, tryk til siden og frigør fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.

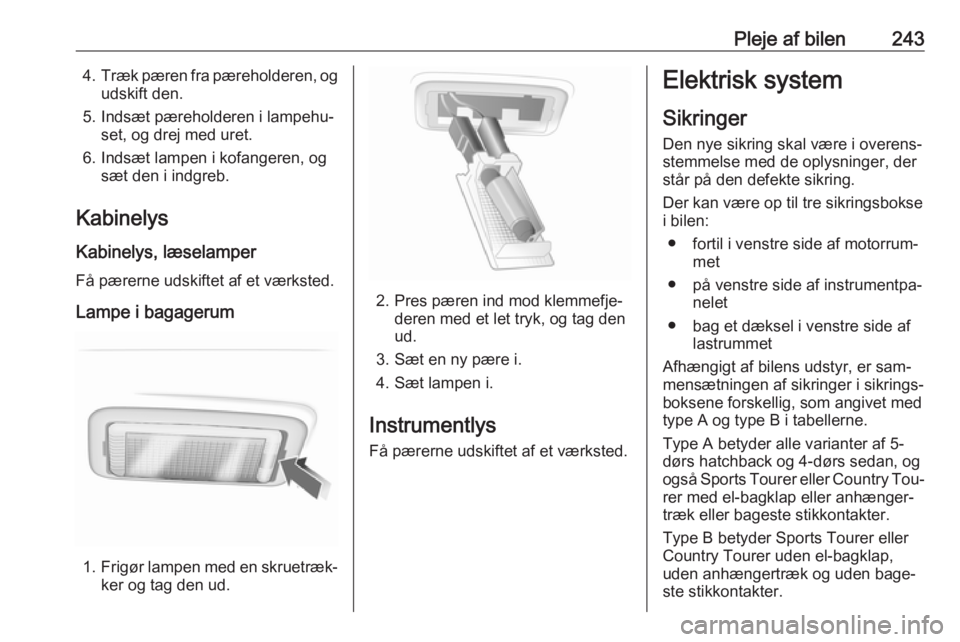

Pleje af bilen2434.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerum
1. Frigør lampen med en skruetræk‐
ker og tag den ud.
2. Pres pæren ind mod klemmefje‐ deren med et let tryk, og tag den
ud.
3. Sæt en ny pære i.
4. Sæt lampen i.
Instrumentlys
Få pærerne udskiftet af et værksted.
Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der kan være op til tre sikringsbokse
i bilen:
● fortil i venstre side af motorrum‐ met
● på venstre side af instrumentpa‐ nelet
● bag et dæksel i venstre side af lastrummet
Afhængigt af bilens udstyr, er sam‐
mensætningen af sikringer i sikrings‐
boksene forskellig, som angivet med type A og type B i tabellerne.
Type A betyder alle varianter af 5-
dørs hatchback og 4-dørs sedan, og
også Sports Tourer eller Country Tou‐ rer med el-bagklap eller anhænger‐
træk eller bageste stikkontakter.
Type B betyder Sports Tourer eller
Country Tourer uden el-bagklap,
uden anhængertræk og uden bage‐
ste stikkontakter.

244Pleje af bilenInden man udskifter en sikring, skalder slukkes for den pågældende kon‐
takt, og tændingen afbrydes.

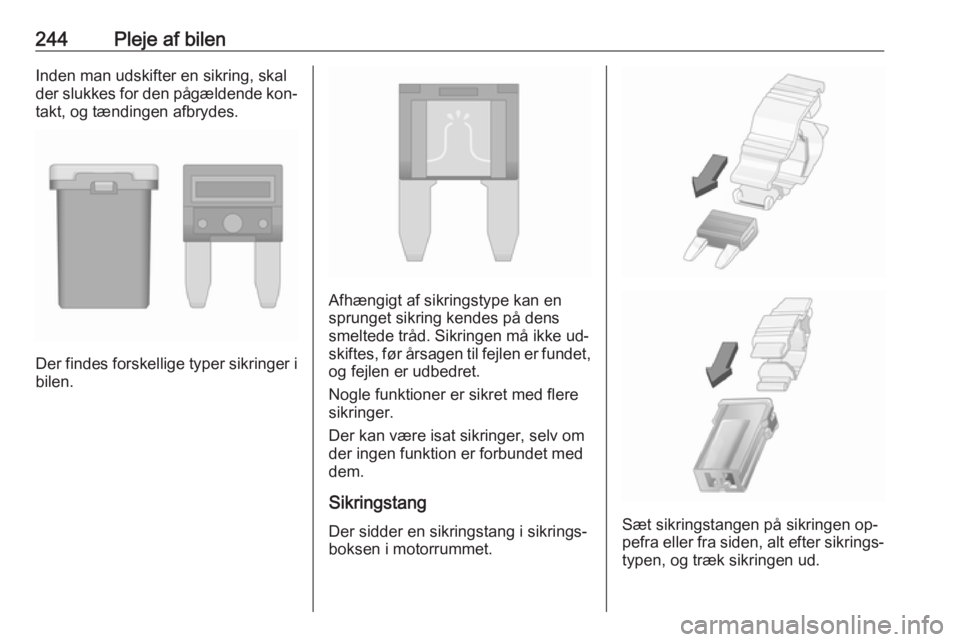

Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐ typen, og træk sikringen ud.

Pleje af bilen245Sikringsboks i motorrum

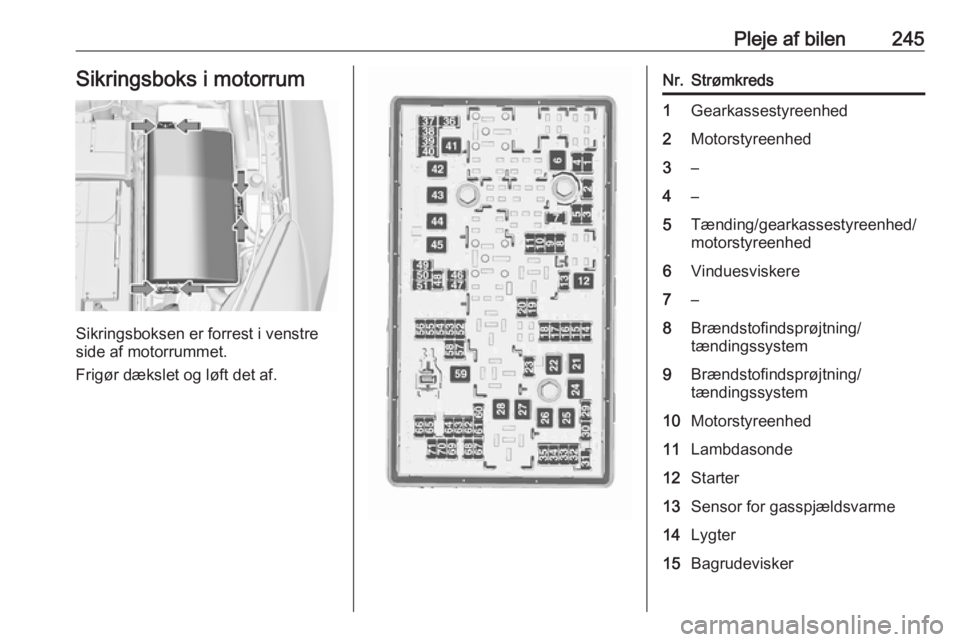

Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Nr.Strømkreds1Gearkassestyreenhed2Motorstyreenhed3–4–5Tænding/gearkassestyreenhed/
motorstyreenhed6Vinduesviskere7–8Brændstofindsprøjtning/
tændingssystem9Brændstofindsprøjtning/
tændingssystem10Motorstyreenhed11Lambdasonde12Starter13Sensor for gasspjældsvarme14Lygter15Bagrudevisker

246Pleje af bilenNr.Strømkreds16Vakuumpumpe/luftmassemåler/
vand i brændstofsensor/jævn‐
strømstransformator17Ekstra baglygter (type B)18Adaptive Forward Lighting (AFL)19Adaptive Forward Lighting (AFL)20Brændstofpumpe21El-betjente ruder, bag22ABS23Styretøj med variabel servo24El-betjente ruder, foran25Stikdåser (type A)
Ekstra baglygter (type B)26ABS27Elektrisk parkeringsbremse28El-bagrude29Venstre el-indstilleligt sæde30Højre el-indstilleligt sædeNr.Strømkreds31Klimaanlæg32Karrosseristyreenhed33Sædevarme i forsæder34Soltag (type A)
Bagklap-lås (type B)35Infotainment-system (type A)
Bagklap-lås (type B)36–37Højre fjernlys38Venstre fjernlys39–40-41Vakuumpumpe42Køleventilator43Bilbatteri/jævnstrømstransfor‐
mator (kun i biler med stop/start-
system)44ForlygtevaskereNr.Strømkreds45Køleventilator46Klemme 87/hovedrelæ47Lambdasonde48Tågeforlygter49Højre nærlys50Venstre nærlys51Horn52Tændingen53Tænding/ventilerede forsæder54Tændingen55El-ruder/indfældelige sidespejle56Forrudevasker57-58–59Dieselbrændstofopvarmning/
emissionskontrolsystem60Spejlvarme61Spejlvarme

Pleje af bilen247Nr.Strømkreds62Opvarmet rat (kun biler uden
sikringsboks i lastrum)63Bagrudesensor64Adaptive Forward Lighting (AFL)65Ekstra pumpe (kun i biler med
stop/start-system)66Bagrudesprinkler67Brændstofsystem-styreenhed68–69Bilbatterisensor70Regnsensor71Bilbatterisensor
Efter udskiftning af defekte sikringer
skal låget til sikringsboksen lukkes og
trykkes fast.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsefligene sam‐
men, vip rummet ned og tag indsat‐
sen ud.
I højrestyrede biler sidder sikrings‐ boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.

248Pleje af bilenNr.Strømkreds1Infotainment-system/Info-
display/Tyverialarm2Karrosseristyreenhed3Karrosseristyreenhed4Infotainment-system/Info-
display5Infotainment-system/Info-
display/Fjernlysassistent6Lighter7Stikdåse8Karrosseristyreenhed9Karrosseristyreenhed10Karrosseristyreenhed11Kabineblæser12-13-14Diagnosestik15AirbagNr.Strømkreds16Centrallås/bagklap17Klimaanlæg18Transportsikring19Hukommelse20-21Instrumenter22Tændingen23Karrosseristyreenhed24Karrosseristyreenhed25Kontakt på rattet26Stikdåse i bagagerum
De el-indstillelige sæder, nr. 12 og 13,
er forsynet med overbelastningsbe‐ skyttelse. Kredsen lukkes igen efter
nedkøling.
Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel. Tag
dækslet af.
