OPEL INSIGNIA 2016 Sürücü El Kitabı (in Turkish)

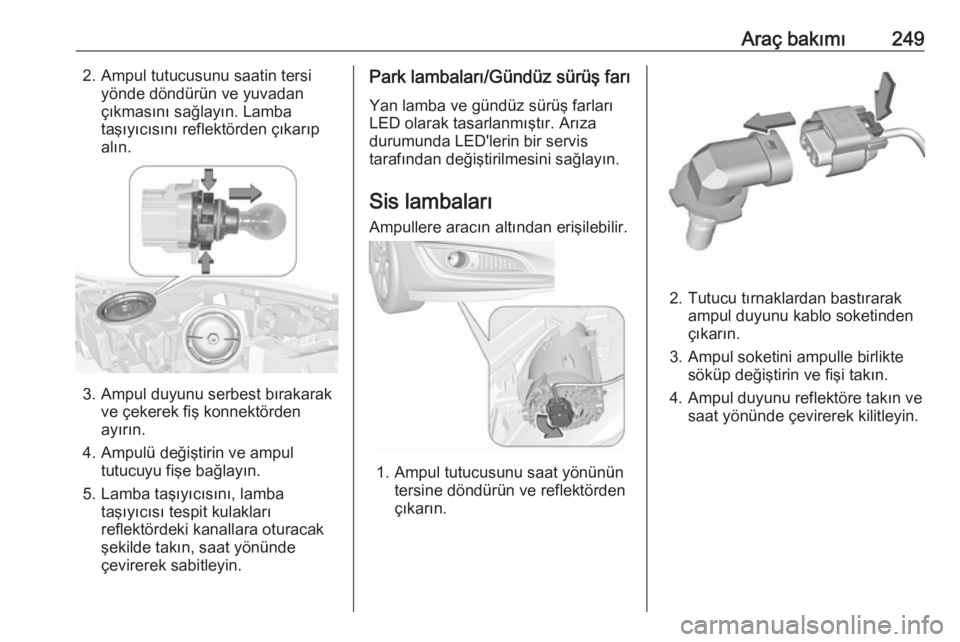

Araç bakımı2492. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampul duyunu serbest bırakarak ve çekerek fiş konnektörden
ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fişe bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
Park lambaları/Gündüz sürüş farı
Yan lamba ve gündüz sürüş farları
LED olarak tasarlanmıştır. Arıza
durumunda LED'lerin bir servis
tarafından değiştirilmesini sağlayın.
Sis lambaları Ampullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.

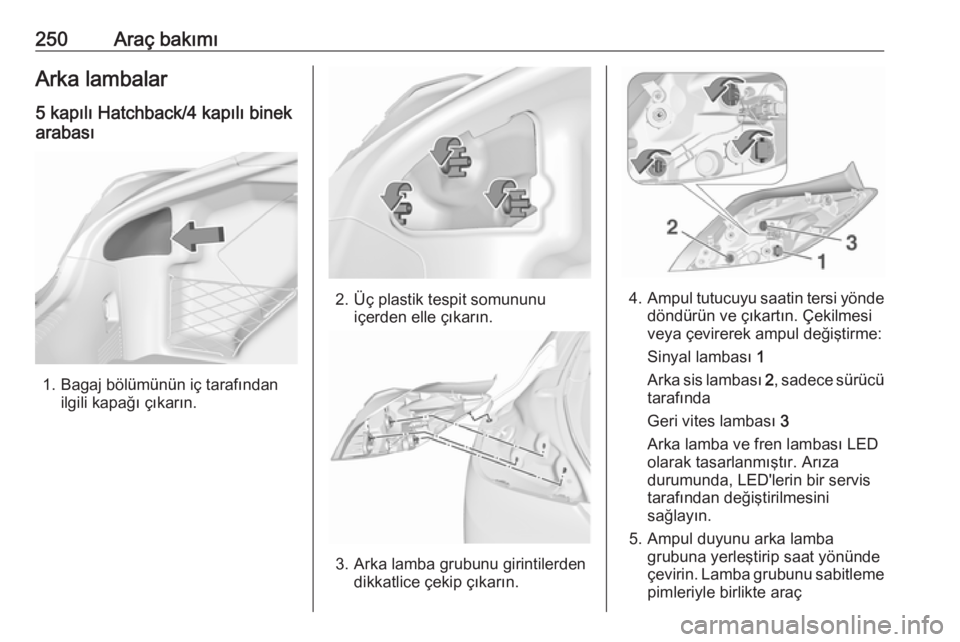

250Araç bakımıArka lambalar
5 kapılı Hatchback/4 kapılı binek
arabası
1. Bagaj bölümünün iç tarafından ilgili kapağı çıkarın.
2. Üç plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Çekilmesi
veya çevirerek ampul değiştirme:
Sinyal lambası 1
Arka sis lambası 2, sadece sürücü
tarafında
Geri vites lambası 3
Arka lamba ve fren lambası LED
olarak tasarlanmıştır. Arıza
durumunda, LED'lerin bir servis
tarafından değiştirilmesini
sağlayın.
5. Ampul duyunu arka lamba grubuna yerleştirip saat yönünde
çevirin. Lamba grubunu sabitleme
pimleriyle birlikte araç

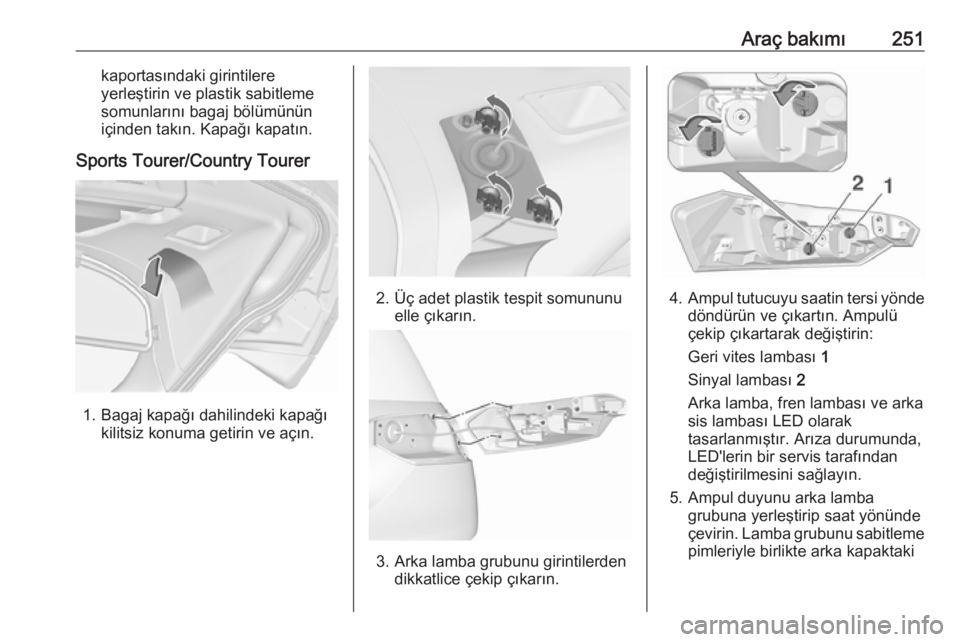

Araç bakımı251kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı kapatın.
Sports Tourer/Country Tourer
1. Bagaj kapağı dahilindeki kapağı kilitsiz konuma getirin ve açın.
2. Üç adet plastik tespit somununuelle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Ampulü
çekip çıkartarak değiştirin:
Geri vites lambası 1
Sinyal lambası 2
Arka lamba, fren lambası ve arka
sis lambası LED olarak
tasarlanmıştır. Arıza durumunda,
LED'lerin bir servis tarafından
değiştirilmesini sağlayın.
5. Ampul duyunu arka lamba grubuna yerleştirip saat yönünde
çevirin. Lamba grubunu sabitleme
pimleriyle birlikte arka kapaktaki

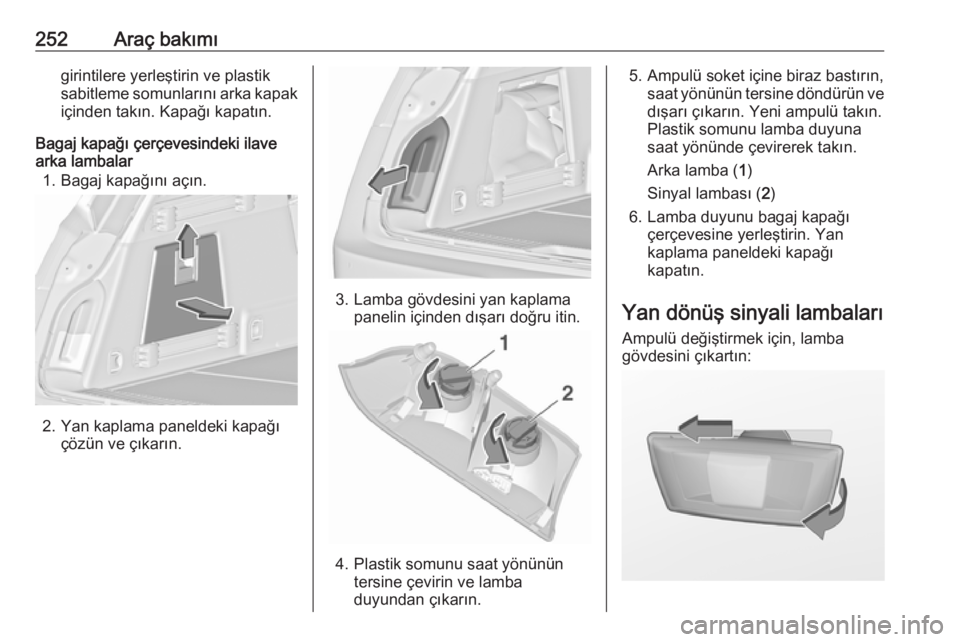

252Araç bakımıgirintilere yerleştirin ve plastik
sabitleme somunlarını arka kapak içinden takın. Kapağı kapatın.
Bagaj kapağı çerçevesindeki ilave
arka lambalar
1. Bagaj kapağını açın.
2. Yan kaplama paneldeki kapağı çözün ve çıkarın.
3. Lamba gövdesini yan kaplama panelin içinden dışarı doğru itin.
4. Plastik somunu saat yönününtersine çevirin ve lamba
duyundan çıkarın.
5. Ampulü soket içine biraz bastırın, saat yönünün tersine döndürün vedışarı çıkarın. Yeni ampulü takın.
Plastik somunu lamba duyuna
saat yönünde çevirerek takın.
Arka lamba ( 1)
Sinyal lambası ( 2)
6. Lamba duyunu bagaj kapağı çerçevesine yerleştirin. Yan
kaplama paneldeki kapağı
kapatın.
Yan dönüş sinyali lambaları Ampulü değiştirmek için, lamba
gövdesini çıkartın:

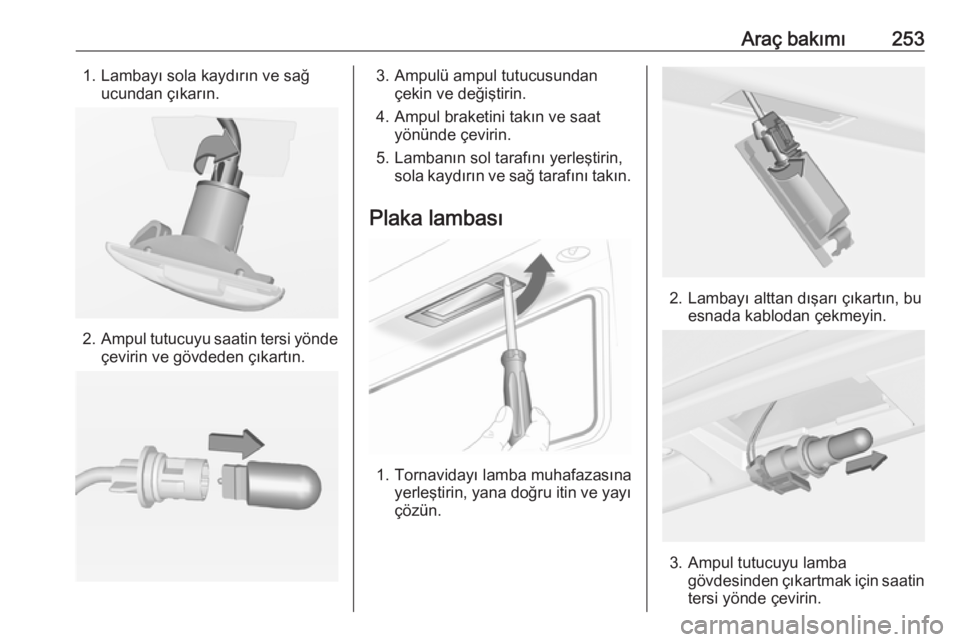

Araç bakımı2531. Lambayı sola kaydırın ve sağucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı lamba muhafazasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.

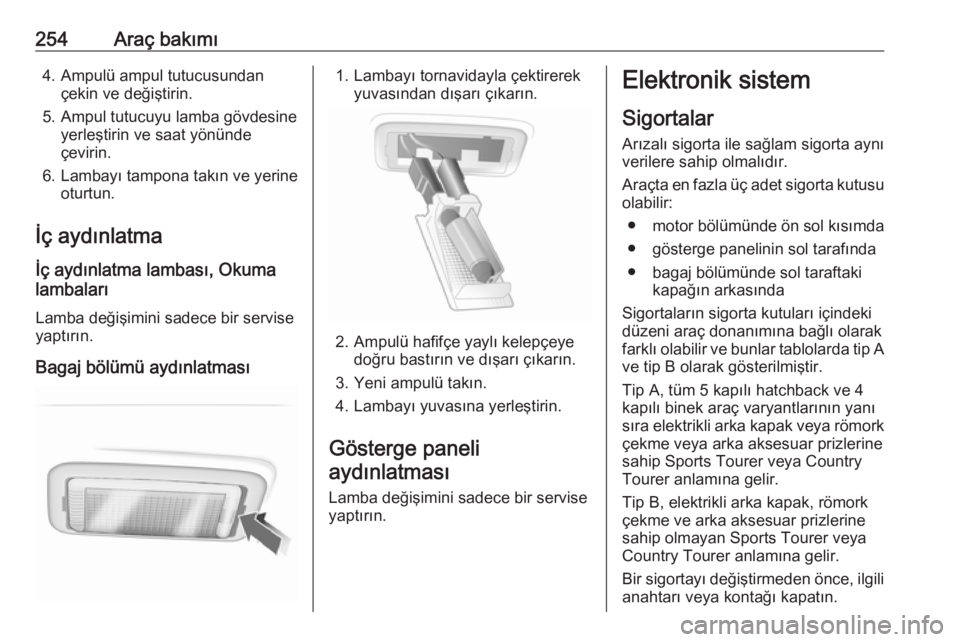

254Araç bakımı4. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç aydınlatma
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması1. Lambayı tornavidayla çektirerek yuvasından dışarı çıkarın.
2. Ampulü hafifçe yaylı kelepçeye doğru bastırın ve dışarı çıkarın.
3. Yeni ampulü takın.
4. Lambayı yuvasına yerleştirin.
Gösterge paneli aydınlatması
Lamba değişimini sadece bir servise
yaptırın.
Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta en fazla üç adet sigorta kutusu
olabilir:
● motor bölümünde ön sol kısımda
● gösterge panelinin sol tarafında
● bagaj bölümünde sol taraftaki kapağın arkasında
Sigortaların sigorta kutuları içindeki
düzeni araç donanımına bağlı olarak
farklı olabilir ve bunlar tablolarda tip A
ve tip B olarak gösterilmiştir.
Tip A, tüm 5 kapılı hatchback ve 4
kapılı binek araç varyantlarının yanı
sıra elektrikli arka kapak veya römork çekme veya arka aksesuar prizlerine
sahip Sports Tourer veya Country
Tourer anlamına gelir.
Tip B, elektrikli arka kapak, römork
çekme ve arka aksesuar prizlerine
sahip olmayan Sports Tourer veya
Country Tourer anlamına gelir.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.

Araç bakımı255

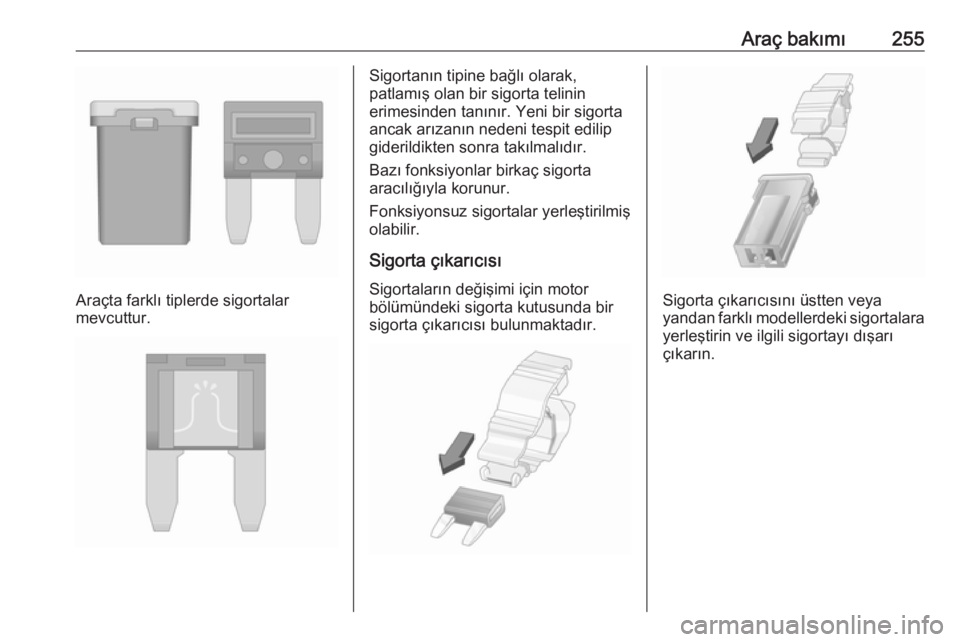

Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

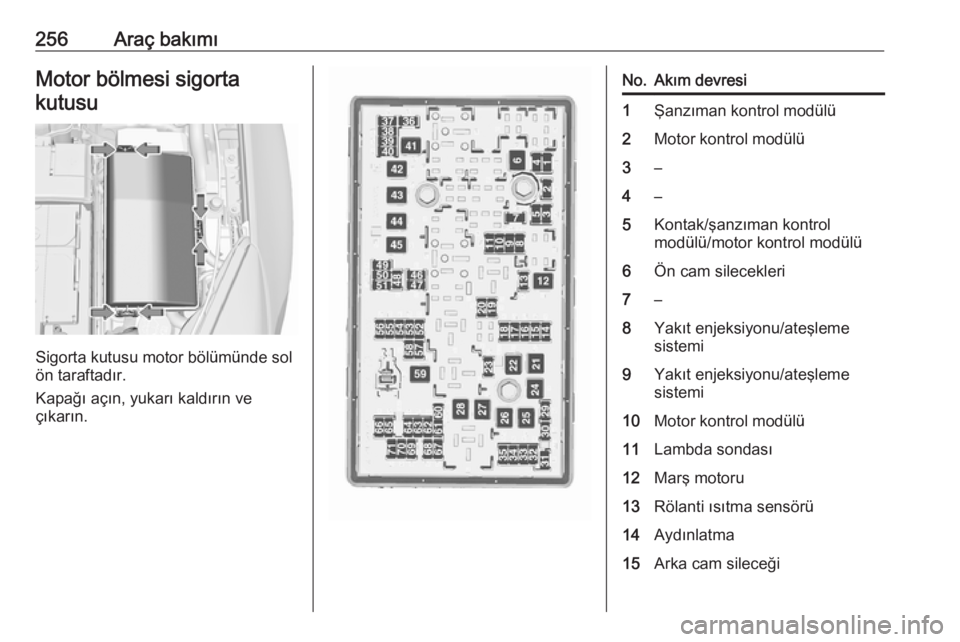

256Araç bakımıMotor bölmesi sigortakutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
No.Akım devresi1Şanzıman kontrol modülü2Motor kontrol modülü3–4–5Kontak/şanzıman kontrol
modülü/motor kontrol modülü6Ön cam silecekleri7–8Yakıt enjeksiyonu/ateşleme
sistemi9Yakıt enjeksiyonu/ateşleme
sistemi10Motor kontrol modülü11Lambda sondası12Marş motoru13Rölanti ısıtma sensörü14Aydınlatma15Arka cam sileceği

Araç bakımı257No.Akım devresi16Vakum pompası/Kütle hava
akış ölçer/Yakıtta su var
sensörü/DC trafosu17Ek arka lambalar (tip B)18Sürüşe duyarlı ön farlar (AFL)19Sürüşe duyarlı ön farlar (AFL)20Yakıt pompası21Elektrik kumandalı cam, arka22ABS23Hıza ve sürüşe duyarlı direk‐
siyon24Elektrik kumandalı cam, ön25Aksesuar prizleri (tip A)
Ek arka lambalar (tip B)26ABS27Elektrikli el freni28Isıtmalı arka cam29Sol elektrikli koltuk30Sağ elektrikli koltukNo.Akım devresi31Klima sistemi32Gövde kontrol modülü33Isıtmalı ön koltuklar34Sürgülü açılır tavan (Sunroof)
(Tip A)
Arka kapak kilidi (tip B)35Bilgi ve Eğlence Sistemi (tip A)
Arka kapak kilidi (tip B)36–37Sağ uzun huzmeli far38Sol uzun huzmeli far39–40–41Vakum pompası42Radyatör fanı43Araç aküsü/DC trafosu (sadece
dur-kalk sistemli araçlarda)44Far yıkama sistemiNo.Akım devresi45Radyatör fanı46Terminal 87/Ana röle47Lambda sondası48Sis farı49Sağ kısa huzmeli far50Sol kısa huzmeli far51Korna52Ateşleme53Ateşleme,Havalandırmalı ön
koltuklar54Ateşleme55Elektrikli camlar/Ayna katlama56Cam yıkama sistemi57–58–59Dizel yakıt ısıtma/Emisyon
kontrol sistemi60Ayna ısıtıcısı

258Araç bakımıNo.Akım devresi61Ayna ısıtıcısı62Isıtmalı direksiyon simidi
(sadece bagaj bölmesi sigorta
kutusu olmayan araçlar)63Arka cam sensörü64Sürüşe duyarlı ön farlar (AFL)65Yardımcı pompa (sadece dur-
kalk sistemli araçlarda)66Arka cam yıkama sistemi67Yakıt sistemi kontrol modülü68–69Araç aküsü sensörü70Yağmur sensörü71Araç aküsü sensörü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.
