Řízení vozidla a jeho provoz219Nepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí ředit palivy, která jsou určena pro
benzínové motory.
Palivo pro provoz na kapalný plyn
Zkapalněný plyn je znám pod
zkratkou LPG (Liquefied Petroleum
Gas) nebo pod francouzským
názvem GPL (Gaz de Pétrole
Liquéfié). LPG se označuje také jako
autoplyn.
LPG tvoří v zásadě propan a butan.
Oktanové číslo se pohybuje mezi 105
a 115, a to v závislosti na množství
butanu. LPG se skladuje v kapalném stavu při tlaku asi pět až deset bar.
Bod varu závisí na tlaku a směsném
poměru. Okolní tlak se pohybuje mezi -42 °C (čistý propan) a -0,5 °C (čistýbutan).Výstraha
Systém funguje při okolních
teplotách od přibližně -8 °C do
100 °C.
Dokonalou funkčnost systému LPG
lze garantovat pouze v případě
zkapalněného plynu, který splňuje
minimální požadavky normy
DIN EN 589.
Volič paliva
Stisknutím LPG přepnete mezi
provozem na benzín a provozem na
zkapalněný plyn, jakmile jsou
dosaženy potřebné parametry
(teplota chladicí kapaliny, teplota plynu a minimální otáčky motoru).
Požadavky jsou zpravidla splněny po cca. 60 sekundách (v závislosti na
venkovní teplotě) a po prvním
pevném sešlápnutí plynového
pedálu. LED indikuje aktuální
provozní režim.1 vypnut:provoz na benzín1 bliká:kontrola podmínek
pro přechod paliva
na provoz na kapalný
plyn. Po splnění
podmínek se rozsvítí
stálým světlem.1 svítí:provoz na
zkapalněný plynKontrolka 1
problikne
pětkrát
a zhasne:nádrž na zkapalněný
plyn je prázdná nebo
závada v systému
zkapalněného plynu.
V informačním
centru řidiče se
zobrazí zpráva.
Zvolený režim paliva se uloží a znovu se aktivuje při příštím zapnutí
zapalování, pokud to podmínky
umožní.

220Řízení vozidla a jeho provozJakmile je nádrž na zkapalněný plyn
prázdná, vozidlo automaticky přepne
na benzínový provoz, dokud není
vypnuto zapalování.
Každých šest měsíců vyjeďte
benzínovou nádrž do takové míry,
aby se rozsvítila kontrolka i nebo
Y a doplňte palivo. Tím se pomáhá
udržet kvalita paliva a fungování
systému v rámci provozu na benzín.
V pravidelných intervalech zcela
naplňte nádrž, aby se zabránilo
tvorbě koroze v nádrži.
Poruchy a jejich odstraňování
Pokud provoz na plyn nefunguje, zkontrolujte následující:
● Je k dispozici dost zkapalněného
plynu?
● Je pro nastartování k dispozici dost benzínu?
S ohledem na extrémní teploty
v kombinaci se složením plynu může
trvat lehce déle, než systém přepne
z provozu na benzín na provoz na
plyn.V extrémních situacích, pokud nejsou
splněny minimální podmínky, může
systém přepnout zpátky na provoz na
plyn. Pokud to podmínky umožní, je
možné ručně přepnout zpět do
režimu provozu na zkapalněný plyn.
V případě ostatních poruch
vyhledejte pomoc v servisu.Výstraha
Opravy a seřizování smí provádět
pouze vyškolení specialisté. Tím se zachová bezpečnost a záruka
u systému LPG.
Zkapalněný plyn vydává
charakteristický pach (zápach), proto
případnou netěsnost snadno
poznáte.
9 Varování
Pokud ve vozidle nebo v jeho
bezprostřední blízkosti cítíte kouř,
okamžitě přepněte na provoz na
benzín. Nekuřte. Zákaz použití
otevřeného ohně a zdrojů
zapalování.
Pokud zápach plynu přetrvává,
nestartujte motor. Pokud možno,
zavřete manuální uzavírací ventil na
multiventilu. Multiventil se nachází na nádrži na zkapalněný plyn
v zavazadlovém prostoru pod zadním krytem podlahy.
Otočte nastavovacím prvkem ve
směru hodinových ručiček.
Pokud zápach plynu není cítit, když je
manuální uzavírací ventil zavřený,
vozidlo lze používat v režimu
spalování benzínu. Pokud zápach
plynu přetrvává, nestartujte motor. Nechte příčinu poruchy odstranit
v servisu.

Řízení vozidla a jeho provoz221Při použití podzemního parkoviště
dodržujte místní předpisy a pokyny
provozovatele.
Poznámky
V případě nehody vypněte
zapalování a světla. Zavřete
manuální zavírací ventil na
multiventilu.
Doplňování paliva9 Nebezpečí
Před doplňováním paliva vypněte
zapalování a všechna externí
topná zařízení se spalovacími
komorami.
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
Čerpání paliva do zážehových
a vznětových motorů
Pomalým otáčením doleva otevřete
uzávěr hrdla palivové nádrže.

222Řízení vozidla a jeho provoz
Uzávěr palivové nádrže je možné
nasadit do držáku na dvířkách hrdla
palivové nádrže.
Chcete-li doplnit palivo, zasuňte
úplně čerpací pistoli a zapněte ji.
Po automatickém vypnutí pistole se
do palivové nádrže smí doplnit
maximálně dvě dávky paliva.
Výstraha
Přeteklé palivo ihned otřete.
Uzávěr zavřete otáčením ve směru
hodinových ručiček tak, aby zacvakl.
Zavřete klapku a zaklapněte ji.
Vozidla s uzávěrkou proti
natankování nesprávného paliva9 Varování
U vozidel s uzávěrkou proti
natankování nesprávného paliva
se nepokoušejte otevřít klapku
plnicího hrdla ručně.
Nedodržení tohoto pokynu může
vést k zachycení prstů.
Vozidla se selektivní katalickou
redukcí jsou vybavena uzávěrkou
proti natankování nesprávného
paliva.
Uzávěrkou proti natankování
nesprávného paliva zajišťuje, že
klapku plnicího hrdla palivové nádrže
lze otevřít pouze čerpací pistoli pro
tankování motorové nafty nebo
nálevky pro nouzové doplnění paliva.
Uzávěr hrdla palivové nádrže otáčejte
pomalu doleva.
Uzávěr je možné nasadit do držáku na dvířkách hrdla palivové nádrže.
Čerpací pistoli umístěte rovně proti plnicímu hrdlu a mírnou silou ji
zasuňte dovnitř.
Při nouzovém doplňování paliva
z kanystru se musí pro otevření
uzávěrky plnicího hrdla použít
nálevka.

Řízení vozidla a jeho provoz223

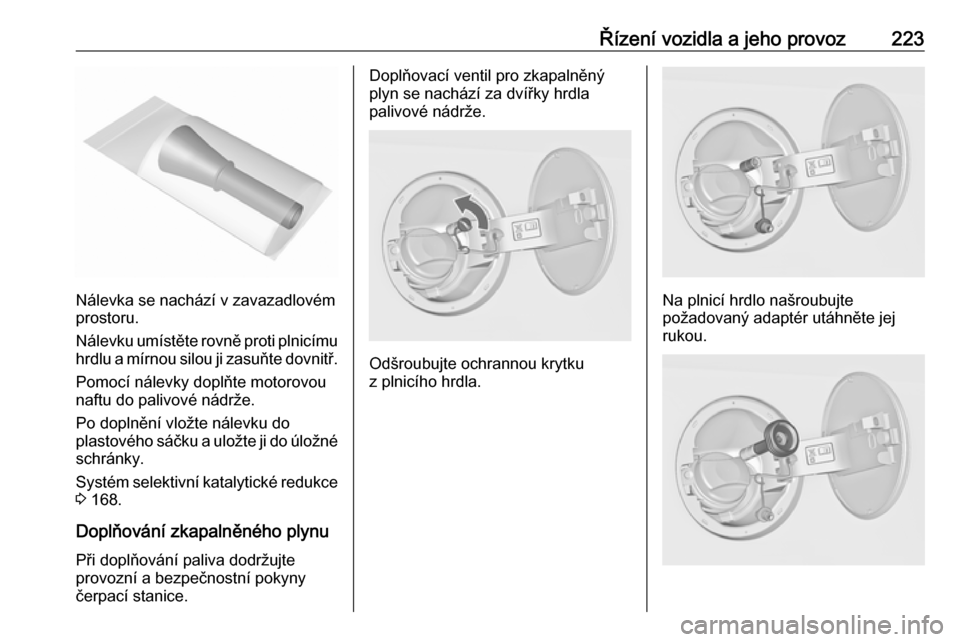

Nálevka se nachází v zavazadlovém
prostoru.
Nálevku umístěte rovně proti plnicímu hrdlu a mírnou silou ji zasuňte dovnitř.
Pomocí nálevky doplňte motorovou
naftu do palivové nádrže.
Po doplnění vložte nálevku do
plastového sáčku a uložte ji do úložné schránky.
Systém selektivní katalytické redukce
3 168.
Doplňování zkapalněného plynu Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
Doplňovací ventil pro zkapalněný
plyn se nachází za dvířky hrdla
palivové nádrže.
Odšroubujte ochrannou krytku
z plnicího hrdla.
Na plnicí hrdlo našroubujte
požadovaný adaptér utáhněte jej
rukou.

224Řízení vozidla a jeho provozAdaptér ACME: Přišroubujte matici
plnicího hrdla na adaptér. Stiskněte
pojistnou páčku na plnicím hrdle
směrem dolů.
Plnicí hrdlo DISH: Vložte plnicí hrdlo
do adaptéru. Stiskněte pojistnou
páčku na plnicím hrdle směrem dolů.
Plnicí hrdlo s bajonetovým
uzávěrem: Vložte plnicí hrdlo na
adaptér a otočte jim čtvrt otáčky vlevo
nebo vpravo. Zcela potáhněte
pojistnou páčku na plnicím hrdle.
Plnicí hrdlo EURO: Zatlačte plnicí
hrdlo na adaptér, aby zacvaklo.
Stiskněte tlačítko v přívodu
zkapalněného plynu. Jakmile je
dosaženo 80 % objemu nádrže
(maximální hladina doplnění),
čerpací systém se zastaví nebo bude běžet pomalu.
Uvolněte tlačítko na čerpacím
systému a čerpání se zastaví.
Uvolněte pojistnou páčku a vytáhněte
plnicí hrdlo. Může se stát, že unikne
malé množství zkapalněného plynu.
Vytáhněte adaptér a uložte jej ve
vozidle.Nasaďte ochrannou krytku, aby se do plnicího otvoru a systému nedostaly
nečistoty.9 Varování
S ohledem na provedení systému
dojde po uvolnění pojistné páčky
nevyhnutelně k úniku
zkapalněného plynu. Výpary
nevdechujte.
9 Varování
Z bezpečnostních důvodů musí
být nádrž na zkapalněný plyn
naplněna pouze na 80 %.
Multiventil na nádrži zkapalněného
plynu automaticky omezí čerpané
množství. Pokud se přidá větší
množství, doporučujeme
nevystavovat vozidlo slunci, dokud se nadměrné množství nespotřebuje.

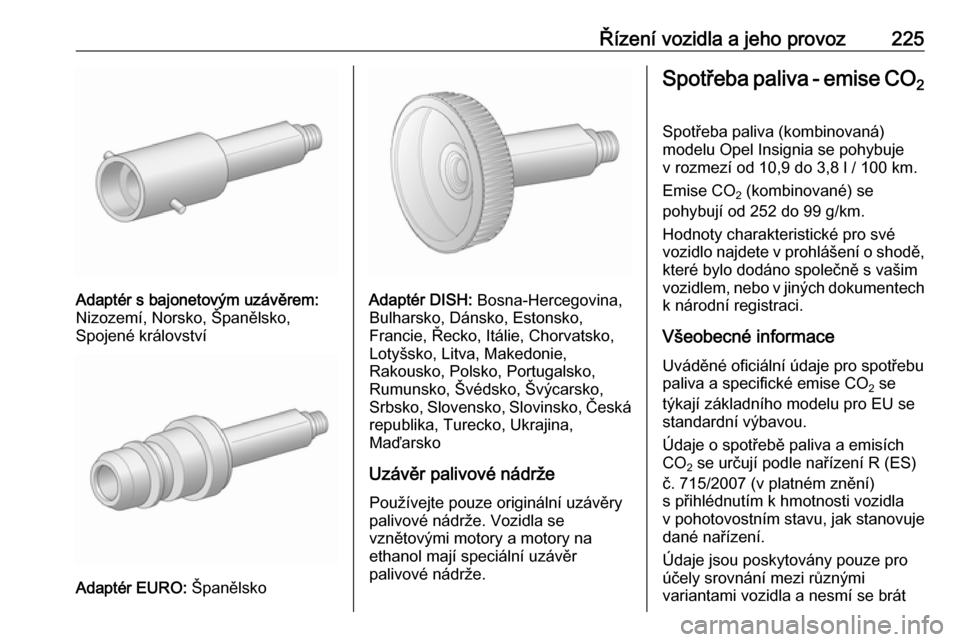

Plnicí adaptér
Jelikož plnicí systémy nejsou
standardizovány, jsou zapotřebí
různé adaptéry. Ty jsou k dispozici
u distributorů Opel a v autorizovaných servisech Opel.
Adaptér ACME: Belgie, Německo,
Irsko, Lucembursko, Švýcarsko

Řízení vozidla a jeho provoz225
Adaptér s bajonetovým uzávěrem:
Nizozemí, Norsko, Španělsko,
Spojené království
Adaptér EURO: Španělsko
Adaptér DISH: Bosna-Hercegovina,
Bulharsko, Dánsko, Estonsko,
Francie, Řecko, Itálie, Chorvatsko,
Lotyšsko, Litva, Makedonie,
Rakousko, Polsko, Portugalsko,
Rumunsko, Švédsko, Švýcarsko, Srbsko, Slovensko, Slovinsko, Česká
republika, Turecko, Ukrajina,
Maďarsko
Uzávěr palivové nádrže Používejte pouze originální uzávěry
palivové nádrže. Vozidla se
vznětovými motory a motory na
ethanol mají speciální uzávěr
palivové nádrže.
Spotřeba paliva - emise CO 2
Spotřeba paliva (kombinovaná) modelu Opel Insignia se pohybuje
v rozmezí od 10,9 do 3,8 l / 100 km.
Emise CO 2 (kombinované) se
pohybují od 252 do 99 g/km.
Hodnoty charakteristické pro své
vozidlo najdete v prohlášení o shodě, které bylo dodáno společně s vašim
vozidlem, nebo v jiných dokumentech
k národní registraci.
Všeobecné informace
Uváděné oficiální údaje pro spotřebu paliva a specifické emise CO 2 se
týkají základního modelu pro EU se
standardní výbavou.
Údaje o spotřebě paliva a emisích
CO 2 se určují podle nařízení R (ES)
č. 715/2007 (v platném znění)
s přihlédnutím k hmotnosti vozidla
v pohotovostním stavu, jak stanovuje
dané nařízení.
Údaje jsou poskytovány pouze pro
účely srovnání mezi různými
variantami vozidla a nesmí se brát

226Řízení vozidla a jeho provozjako záruka skutečné spotřeby paliva
konkrétního vozidla. Doplňková
výbava může mít za následek mírné
zvýšení uváděné spotřeby a emisí
CO 2. Kromě toho je spotřeba paliva
závislá na osobním stylu jízdy
a rovněž na podmínkách vozovky
a dopravního provozu.Tažné zařízení
Všeobecné informace Tažné zařízení instalované
z výrobního závodu se nachází pod
zadním nárazníkem.
Doporučujeme Vám, abyste svěřili
dodatečnou montáž tažného zařízení
servisu. Může být nezbytné provést
změny, které mají nepříznivý vliv na
chladicí systém, tepelnou ochranu
nebo jiné zařízení. Používejte pouze
tažné zařízení, které bylo schváleno
pro Vaše vozidlo.
Aby nedošlo k poškození vozidla,
elektricky ovládané dveře
zavazadlového prostoru nelze
ovládat pomocí rádiového dálkového
ovladače, pokud je elektricky připojen přívěs.
Funkce detekce poruchy žárovky
brzdového světla přívěsu nemůže detekovat částečnou poruchu
žárovek, například v případě žárovek
čtyřikrát pět wattů detekuje poruchu
žárovky pouze, pokud zůstane pouze
jedna nebo žádná žárovka pět wattů.Namontované tažné zařízení může zakrýt otvor tažného oka. Pokud toto
nastane, použijte pro tažení tyč
s kulovou hlavou.
Chování vozidla za jízdya rady pro jízdu s přívěsem
Před připojením přívěsu namažte
kulovou hlavu. Nemažte však tažné
zařízení vybavené stabilizátorem,
tlumícím účinky sil, vznikajících
vychýlením přívěsu z přímého směru.
U přívěsů s menší jízdní stabilitou a u
přívěsů s celkovou povolenou
hmotností vyšší než 1 400 kg (pohon
předních kol)/1 600 kg (pohon všech
kol) se důrazně doporučuje používat
stabilizátor při jízdě rychlostí vyšší
než 80 km/h.
Pokud se přívěs za jízdy rozkývá,
zpomalte. Nepokoušejte se korigovat
kývání pohyby volantem. V případě
potřeby prudčeji přibrzděte.
Při jízdě z kopce zařaďte vždy stejný
převodový stupeň, jaký byste použili
pro jízdu do kopce a jeďte přibližně
stejnou rychlostí.

Řízení vozidla a jeho provoz227Nastavte tlak v pneumatikách na
hodnotu předepsanou pro plné
zatížení 3 300.
Tažení přívěsu
Hmotnost přívěsu
Přípustné hmotnosti přívěsu jsou
maximální hodnoty závislé na vozidle a motoru, které nesmějí být
překročeny. Skutečná hmotnost
přívěsu je rozdíl mezi skutečnou
celkovou hmotností přívěsu
a skutečným zatížením kulové hlavy
tažného zařízení v připojeném stavu.
Přípustné hmotnosti přívěsů Vašeho
vozidla jsou uvedeny v úředních
dokladech k Vašemu vozidlu. Obecně
platí tyto hodnoty pro stoupání do
max. 12 %.
Povolené hmotnosti přívěsů platí pro uvedené stoupání/klesání do
nadmořské výšky 1000 m.n.m. Se
stoupající nadmořskou výškou klesá
výkon motoru, protože je vzduch řidší, a je tedy snížena schopnost stoupání,
povolená hmotnost soupravy se také
snižuje o 10 % na každých
1000 metrů nadmořské výšky.Hmotnost soupravy nemusí být
snížena při jízdě po vozovkách
s mírným stoupáním/klesáním (méně než 8 %, například dálnice).
Maximální celková povolená
hmotnost jízdní soupravy nesmí být
překročena. Tato hmotnost je
uvedená na identifikačním štítku
3 284.
Svislé zatížení kulové hlavy
Svislé zatížení kulové hlavy je
zatížení, které vyvíjí přívěs na
kulovou hlavu. Změnou rozložení nákladu na přívěsu můžete toto
zatížení změnit.
Hodnota maximálního povoleného
svislého zatížení kulové hlavy (85 kg) je uvedena na štítku tažného zařízení
a v dokumentech vozidla. Vždy se
zaměřte na maximální zatížení,
zejména v případě těžkého přívěsu.
V žádném případě nesmí být svislé
zatížení kulové hlavy nižší než 25 kg.Zatížení zadní nápravy
Při připojení přívěsu a plném zatížení
vozidla, může být povolené zatížení
zadní nápravy (viz identifikační štítek
nebo dokumenty k vozidlu)
překročeno o 90 kg pro 5dveřový
hatchback / 4dveřový sedan a 85 kg
pro Sports Tourer/Country Tourer
a celková hmotnost vozidla o 65 kg pro 5dveřový hatchback / 4dveřový
sedan a 60 kg pro Sports Tourer/
Country Tourer. Pokud je překročeno povolené zatížení zadní nápravy je
maximální povolená rychlost
100 km/h.
Tažné zařízeníVýstraha
Sklopná tyč s kulovou hlavou
nemůže být z vozidla odejmuta.
Při jízdě bez přívěsu tyč s kulovou hlavou sklopte.

228Řízení vozidla a jeho provoz9Varování
Ujistěte se, že se nikdo nenachází
v oblasti otočného čepu tyče
s kulovou hlavou. Riziko poranění.
Když uvolňujete uloženou tyč
s kulovou hlavou, ujistěte se, že
stojíte nalevo od ní.
Uvolnění uložené tyče s kulovou
hlavou
Zatáhněte za úchyt umístěný vlevo
od registrační značky pod obložením
zadního nárazníku pod úhlem
přibližně 45° směrem k zemi.
Když je vytažena uvolňovací rukojeť a kulový čep uvolněn, ozve se jako
varování bzučivý tón.
Uchopte uvolněnou tyč s kulovou
hlavou a zvedejte ji dokud se
nezajistí.
Zajistěte, aby tyč s kulovou hlavou
byla správně zajištěna a uvolněná
rukojeť zavedena zpět do své
původní skryté polohy, v opačné
případě bzučivý tón neustane.
Uložení/skrytí tyče s kulovou
hlavou
Pod úhlem přibližně 45° vůči zemi
vytáhněte úchyt vlevo od registrační
značky pod obložením zadního
nárazníku.
