Péče o vozidlo239Výstražný štítek
Význam symbolů:● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.
Odvzdušnění palivového systému u vznětovýchmotorů
Jestliže jste zcela vyjeli nádrž, musí
se provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování, a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Tento postup
opakujte nejdříve za 5 sekund. Pokud motor nestartuje, vyhledejte pomoc

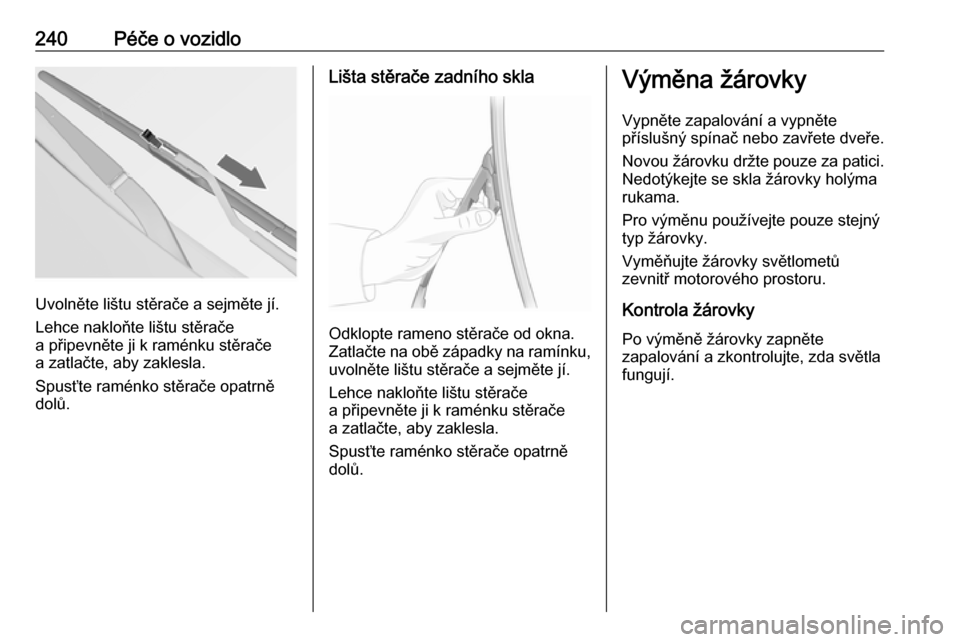

v servisu.Výměna lišty stěrače
Lišty stěračů čelního skla
Odklopte ramínko stěrače od okna
a otevřete pojistnou západku.

240Péče o vozidlo
Uvolněte lištu stěrače a sejměte jí.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Zatlačte na obě západky na ramínku,
uvolněte lištu stěrače a sejměte jí.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici.
Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Vyměňujte žárovky světlometů
zevnitř motorového prostoru.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.

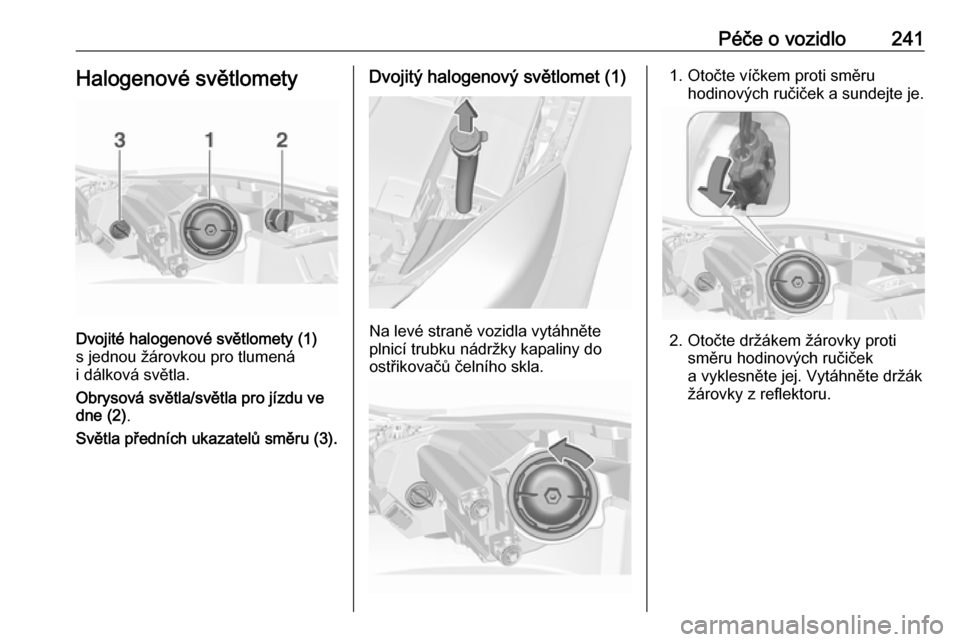

Péče o vozidlo241Halogenové světlomety
Dvojité halogenové světlomety (1)
s jednou žárovkou pro tlumená
i dálková světla.
Obrysová světla/světla pro jízdu ve
dne (2) .
Světla předních ukazatelů směru (3).
Dvojitý halogenový světlomet (1)
Na levé straně vozidla vytáhněte
plnicí trubku nádržky kapaliny do
ostřikovačů čelního skla.
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.

242Péče o vozidlo
3. Mírným ohnutím přídržnéhojazýčku odpojte držák žárovky od
konektoru.
4. Vyměňte žárovku a připojte konektor.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

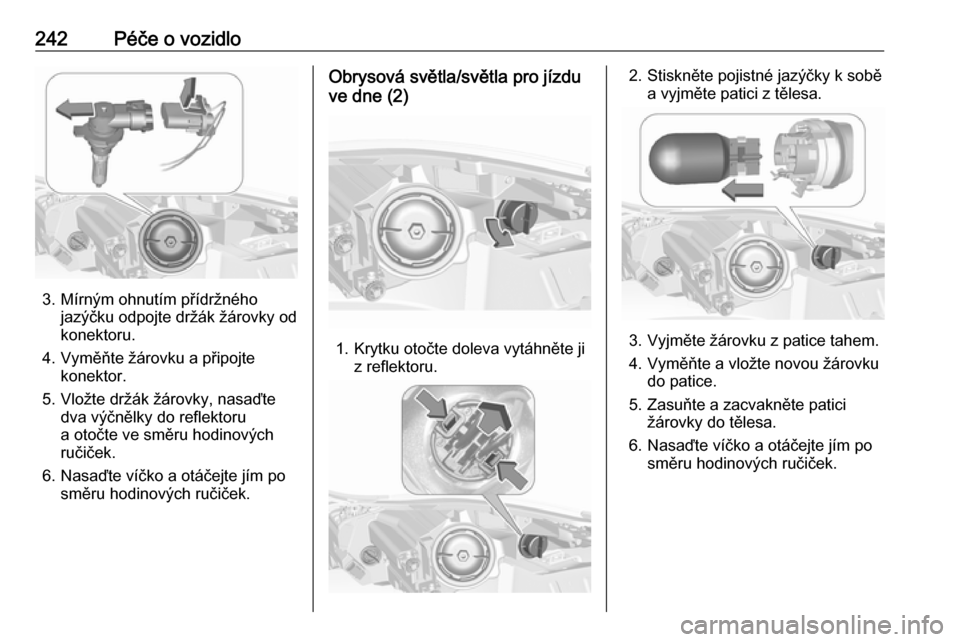

Obrysová světla/světla pro jízdu
ve dne (2)
1. Krytku otočte doleva vytáhněte ji z reflektoru.
2. Stiskněte pojistné jazýčky k soběa vyjměte patici z tělesa.
3. Vyjměte žárovku z patice tahem.
4. Vyměňte a vložte novou žárovku do patice.
5. Zasuňte a zacvakněte patici žárovky do tělesa.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

Péče o vozidlo243Obrysová světla/světla pro jízdu
ve dne s LED diodami
U jiné verze jsou obrysová světla a světla pro jízdu ve dne
konstruována s použitím LED diod.
V případě závady nechte LED diody
vyměnit v servisu.

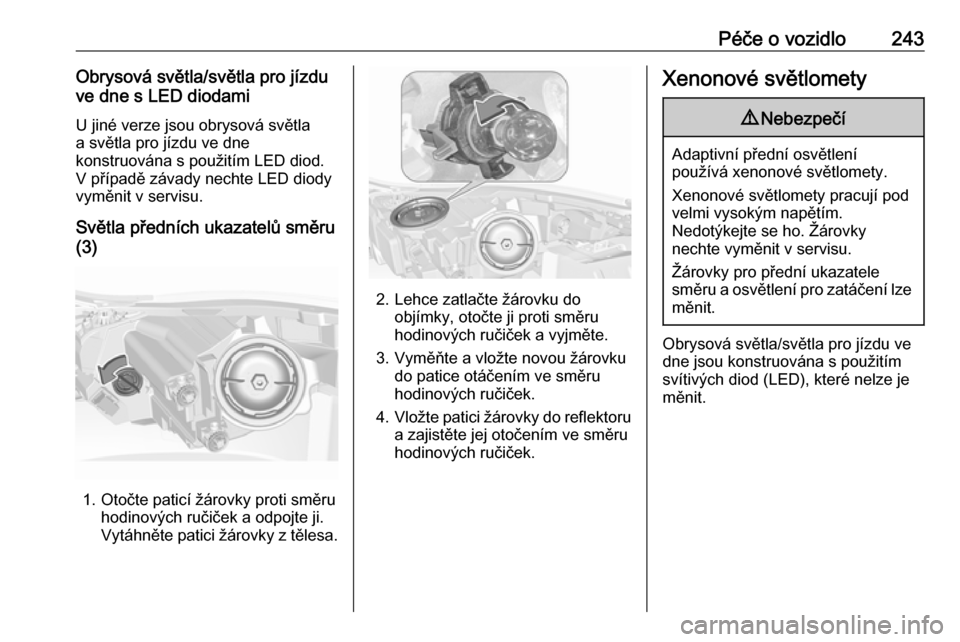

Světla předních ukazatelů směru
(3)
1. Otočte paticí žárovky proti směru hodinových ručiček a odpojte ji.
Vytáhněte patici žárovky z tělesa.
2. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček a vyjměte.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru
a zajistěte jej otočením ve směru
hodinových ručiček.
Xenonové světlomety9 Nebezpečí
Adaptivní přední osvětlení
používá xenonové světlomety.
Xenonové světlomety pracují pod
velmi vysokým napětím.
Nedotýkejte se ho. Žárovky
nechte vyměnit v servisu.
Žárovky pro přední ukazatele
směru a osvětlení pro zatáčení lze
měnit.
Obrysová světla/světla pro jízdu ve
dne jsou konstruována s použitím
svítivých diod (LED), které nelze je
měnit.

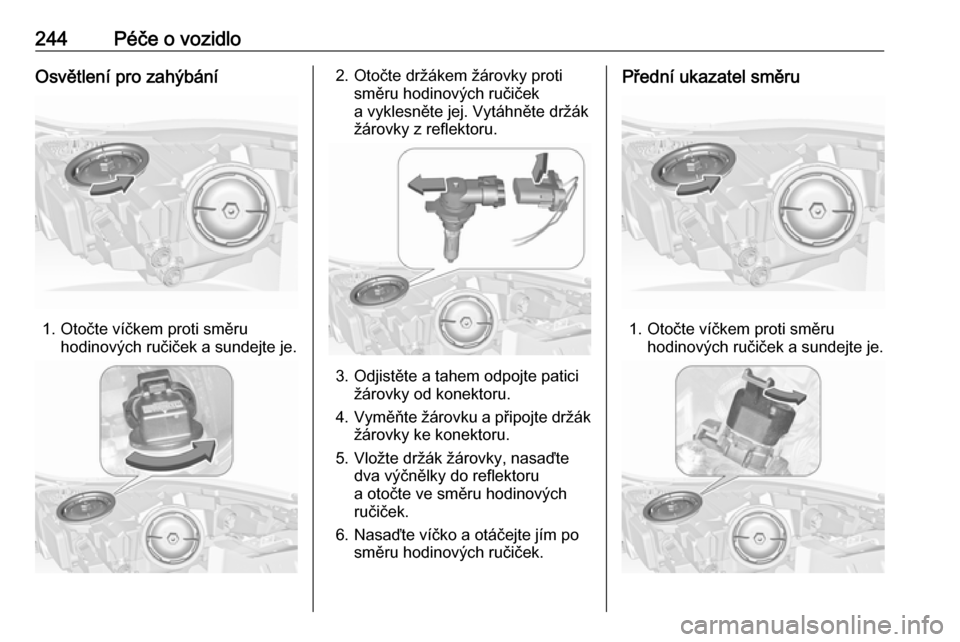

244Péče o vozidloOsvětlení pro zahýbání
1. Otočte víčkem proti směruhodinových ručiček a sundejte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Odjistěte a tahem odpojte patici žárovky od konektoru.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Přední ukazatel směru
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.

Péče o vozidlo2452. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Odjistěte a tahem odpojte držák žárovky od konektoru.
4. Vyměňte žárovku a připojte držák
žárovky pomocí konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
Obrysová světla/světla pro jízdu
ve dne
Obrysová světla a světla pro jízdu ve
dne jsou konstruována s LED
diodami. V případě závady nechte
LED diody vyměnit v servisu.

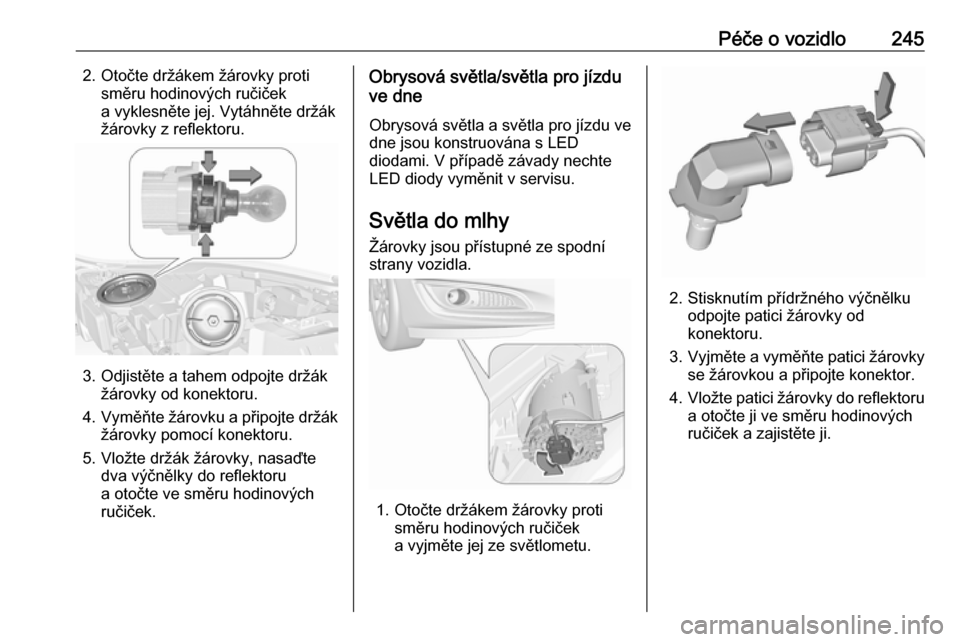

Světla do mlhy
Žárovky jsou přístupné ze spodní
strany vozidla.
1. Otočte držákem žárovky proti směru hodinových ručiček
a vyjměte jej ze světlometu.
2. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
3. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček a zajistěte ji.

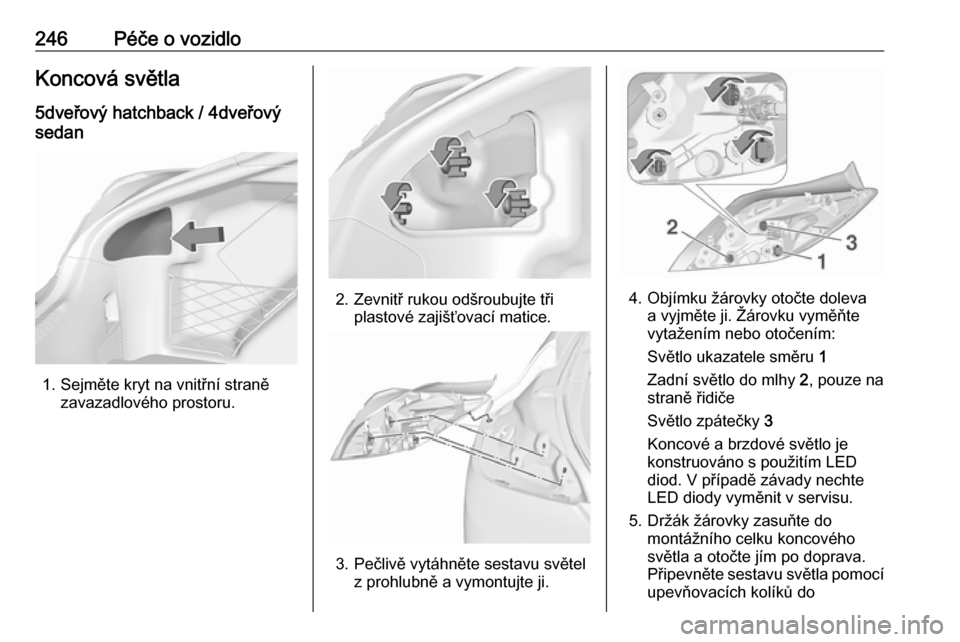

246Péče o vozidloKoncová světla5dveřový hatchback / 4dveřový
sedan
1. Sejměte kryt na vnitřní straně zavazadlového prostoru.
2. Zevnitř rukou odšroubujte třiplastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světel z prohlubně a vymontujte ji.
4. Objímku žárovky otočte dolevaa vyjměte ji. Žárovku vyměňte
vytažením nebo otočením:
Světlo ukazatele směru 1
Zadní světlo do mlhy 2, pouze na
straně řidiče
Světlo zpátečky 3
Koncové a brzdové světlo je konstruováno s použitím LED
diod. V případě závady nechte
LED diody vyměnit v servisu.
5. Držák žárovky zasuňte do montážního celku koncového
světla a otočte jím po doprava.
Připevněte sestavu světla pomocí
upevňovacích kolíků do

Péče o vozidlo247prohlubně v karoserii vozidla
a utáhněte plastové zajišťovací
matice zevnitř zavazadlového
prostoru. Zavřete kryt.

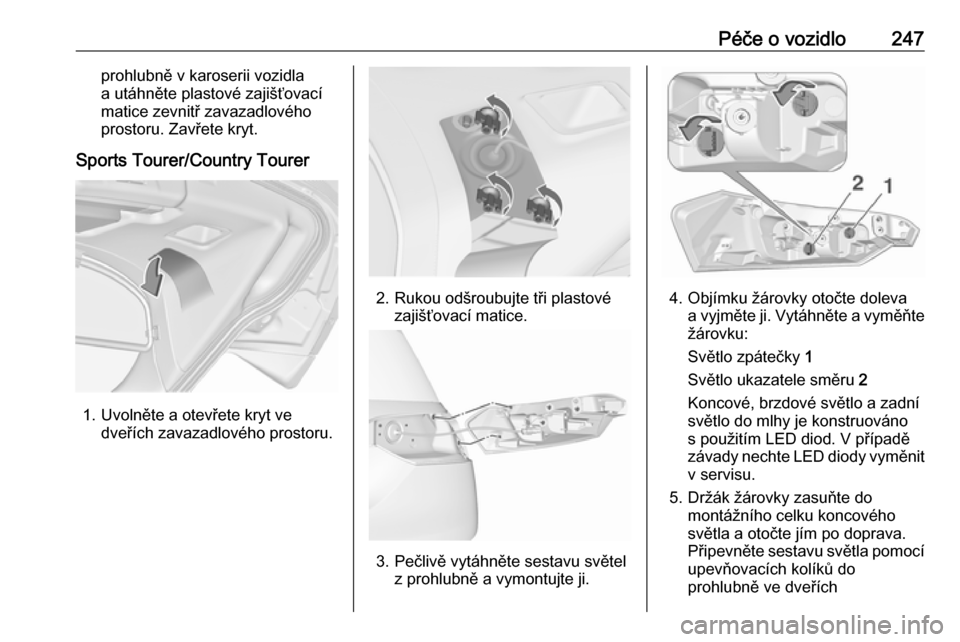

Sports Tourer/Country Tourer
1. Uvolněte a otevřete kryt ve dveřích zavazadlového prostoru.
2. Rukou odšroubujte tři plastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Objímku žárovky otočte dolevaa vyjměte ji. Vytáhněte a vyměňte
žárovku:
Světlo zpátečky 1
Světlo ukazatele směru 2
Koncové, brzdové světlo a zadní
světlo do mlhy je konstruováno
s použitím LED diod. V případě
závady nechte LED diody vyměnit v servisu.
5. Držák žárovky zasuňte do montážního celku koncového
světla a otočte jím po doprava.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně ve dveřích

248Péče o vozidlozavazadlového prostoru
a utáhněte plastové zajišťovací
matice z vnitřní strany dveří
zavazadlového prostoru. Zavřete
kryt.

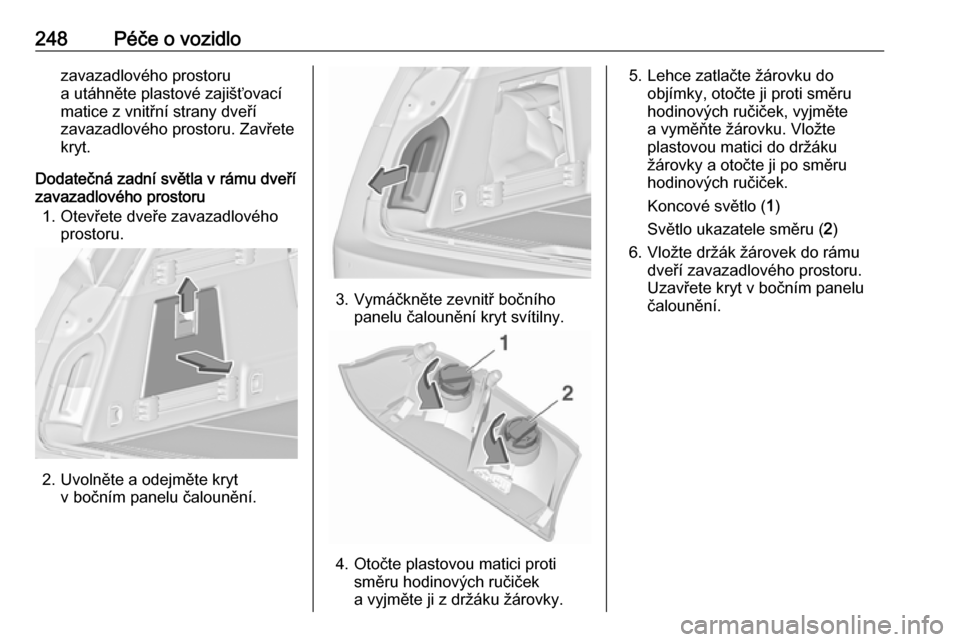

Dodatečná zadní světla v rámu dveří
zavazadlového prostoru
1. Otevřete dveře zavazadlového prostoru.
2. Uvolněte a odejměte kryt v bočním panelu čalounění.
3. Vymáčkněte zevnitř bočníhopanelu čalounění kryt svítilny.
4. Otočte plastovou matici protisměru hodinových ručiček
a vyjměte ji z držáku žárovky.
5. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku. Vložte
plastovou matici do držáku
žárovky a otočte ji po směru
hodinových ručiček.
Koncové světlo ( 1)
Světlo ukazatele směru ( 2)
6. Vložte držák žárovek do rámu dveří zavazadlového prostoru.
Uzavřete kryt v bočním panelu
čalounění.
