Péče o vozidlo249Boční ukazatele směruPři výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
1. Zasuňte šroubovák do svítilny, zatlačte ke straně a uvolněte
pružinu.

250Péče o vozidlo
2. Vyjměte svítilnu směrem dolů.Netahejte za vodiče.
3.Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru Světlo interiéru, lampičky na čtení
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení zavazadlového
prostoru1. Šroubovákem opatrně vypačte plastový kryt osvětlení.
2. Zatlačte lehce žárovku směremk pružině a vyjměte ji.
3. Zasuňte novou žárovku.
4. Namontujte světlo.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v odborném
servisu.

Péče o vozidlo251Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle mohou být tři pojistkové
skříně:
● vpředu vlevo v motorovém prostoru
● na levé straně přístrojové desky ● za krytem na levé straně zavazadlového prostoru
V závislosti na výbavě vozidla se
konfigurace pojistek ve skříních
odlišuje, což je indikováno typem
A nebo B v tabulce.
Typ A znamená všechny pětidveřové
hatchbacky a čtyřdveřové sedany,
rovněž variantu Sports Tourer nebo
Country Tourer s elektricky
ovládanými zadními výklopnými
dveřmi nebo závěsným zařízením či
zadními elektrickými zásuvkami.Typ B Sport Tourer nebo Country
Tourer bez elektricky ovládaných
zadních výklopných dveří nebo
závěsného zařízení či zadních
elektrických zásuvek.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.

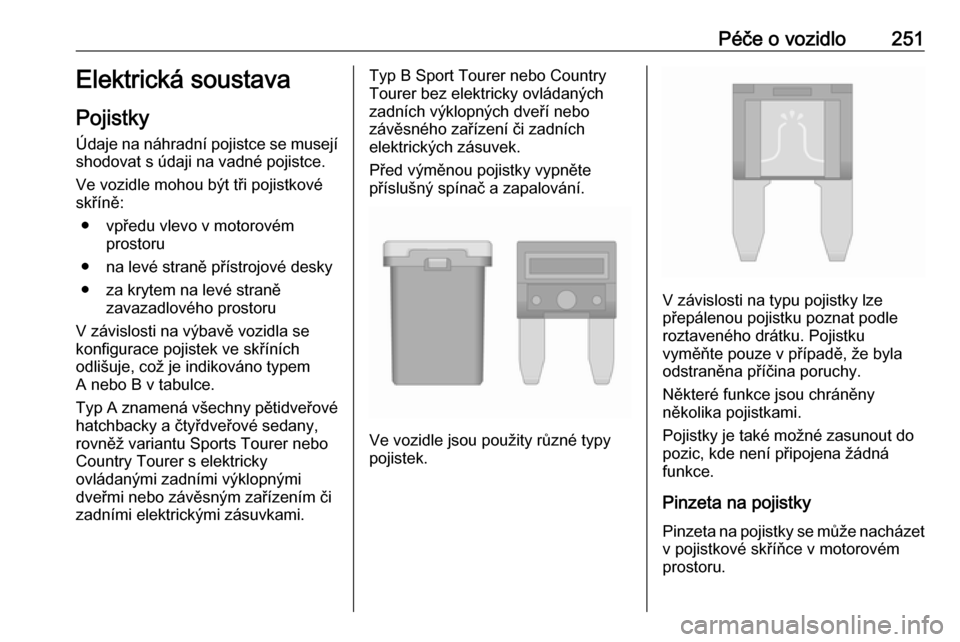

Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.

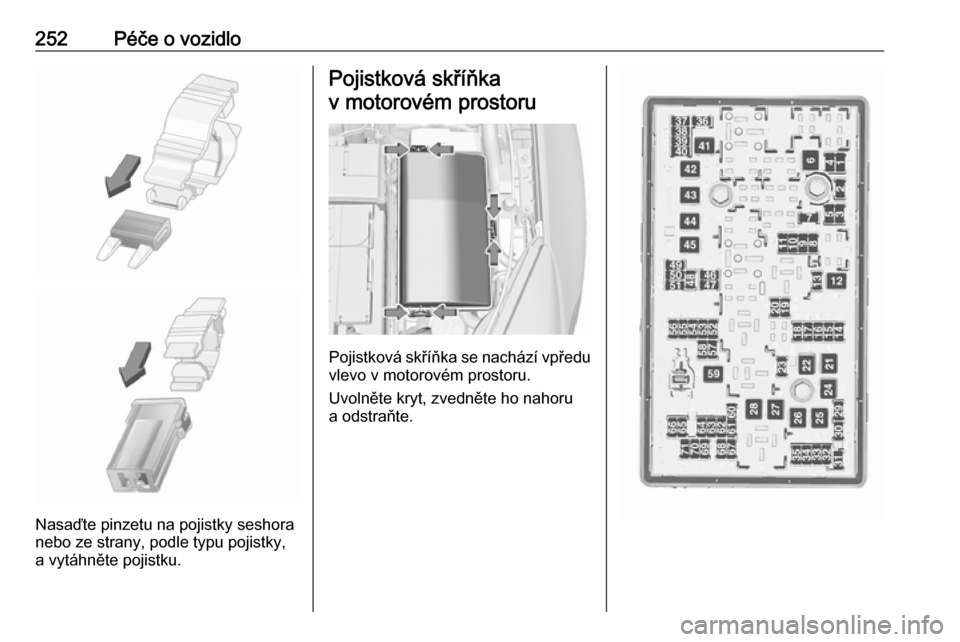

Pinzeta na pojistky Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.

252Péče o vozidlo
Nasaďte pinzetu na pojistky seshora
nebo ze strany, podle typu pojistky,
a vytáhněte pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru
a odstraňte.

Péče o vozidlo253Č.Obvod1Modul řízení převodovky2Modul řízení motoru3–4–5Zapalování/řídicí modul
převodovky/řídicí jednotka
motoru6Stěrač čelního skla7–8Vstřikování paliva/systém zapa‐
lování9Vstřikování paliva/systém zapa‐
lování10Modul řízení motoru11Lambda sonda12Startér13Vyhřívání čidla škrtící klapky14Osvětlení15Stěrač zadního sklaČ.Obvod16Podtlakové čerpadlo/snímač
hmotnostního průtoku vzduchu/
snímač vody v palivu/transfor‐
mátor DC17Dodatečná koncová světla (typ
B)18Adaptivní přední osvětlení19Adaptivní přední osvětlení20Palivové čerpadlo21Zadní elektricky ovládaná okna22ABS23Řízení měnící sílu24Přední elektricky ovládaná okna25Napájecí zásuvky (typ A)
Dodatečná koncová světla (typ
B)26ABS27Elektrická parkovací brzda28Vyhřívání zadního oknaČ.Obvod29Levé elektricky nastavitelné
sedadlo30Pravé elektricky nastavitelné
sedadlo31Klimatizace32Modul řízení karoserie33Vyhřívání předních sedadel34Střešní okno (typ A)
Zadní výklopné dveře, zamykání
(typ B)35Informační systém (typ A)
Zadní výklopné dveře, zamykání
(typ B)36–37Pravé dálkové světlo38Levé dálkové světlo39–40–41Vakuová pumpa

254Péče o vozidloČ.Obvod42Ventilátor chladiče43Akumulátor vozidla/transfor‐
mátor DC (pouze ve vozech se
systémem stop-start)44Systém ostřikovačů světlometů45Ventilátor chladiče46Svorka 87/hlavní relé47Lambda sonda48Světla do mlhy49Pravé potkávací světlo50Levé potkávací světlo51Houkačka52Zapalování53Zapalování/větraná sedadla54Zapalování55Elektricky ovládaná okna/sklá‐
pění zrcátek56Ostřikovač čelního sklaČ.Obvod57–58–59Ohřev nafty/systém řízení emisí60Vyhřívání zrcátek61Vyhřívání zrcátek62Vyhřívání volantu (pouze vozidla bez pojistkové skříně v zavazad‐
lovém prostoru)63Snímač zadního okna64Adaptivní přední osvětlení65Pomocné čerpadlo (pouze ve
vozech se systémem stop-start)66Systém ostřikovače zadního
okna67Řídící modul palivového systému68–69Snímač akumulátoru vozidla70Dešťový snímač71Snímač akumulátoru vozidlaPo výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

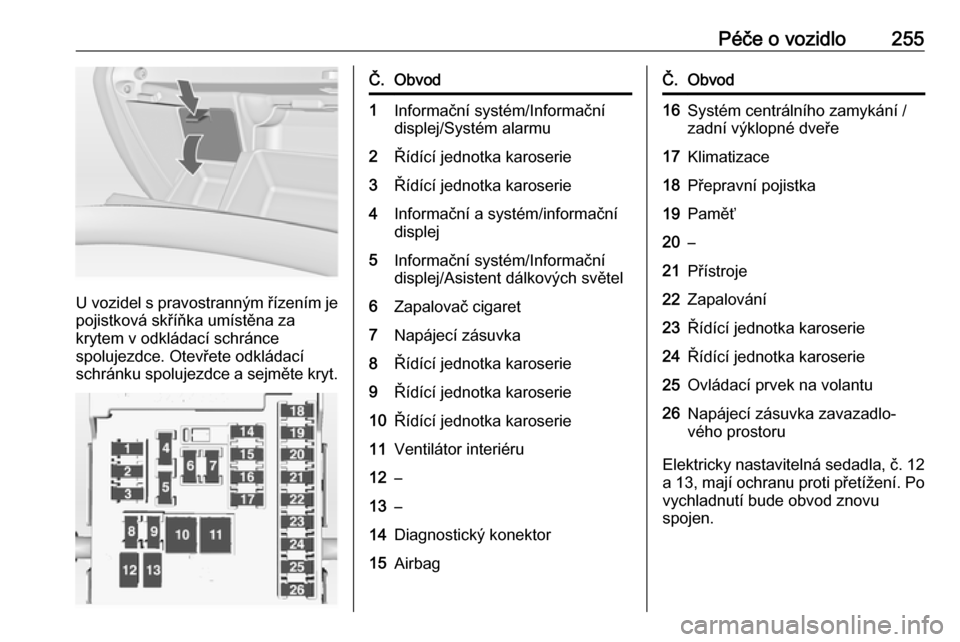

Pojistková skříňka v přístrojové desce

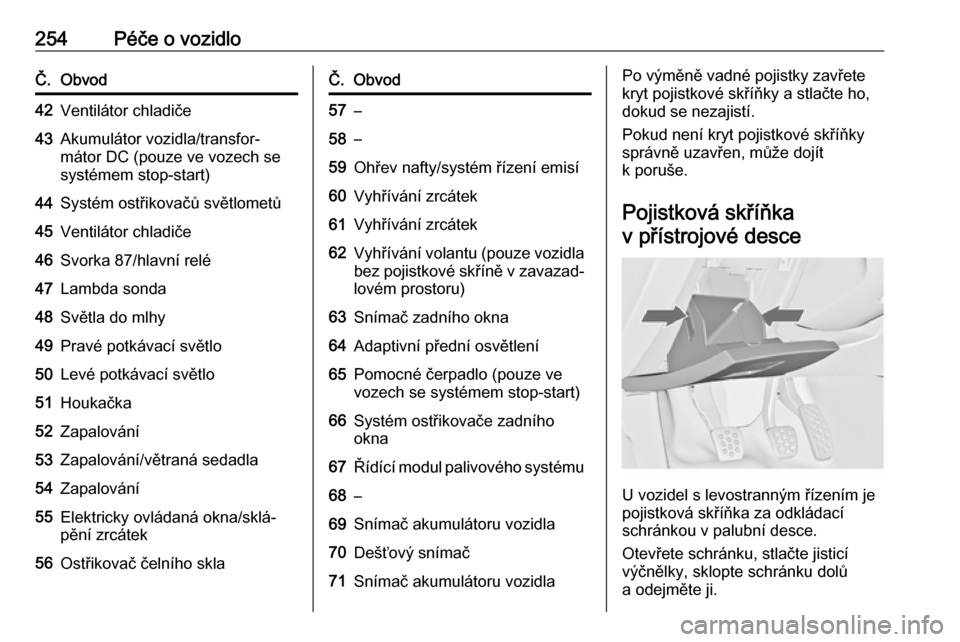

U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku, stlačte jisticí
výčnělky, sklopte schránku dolů
a odejměte ji.

Péče o vozidlo255
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací
schránku spolujezdce a sejměte kryt.
Č.Obvod1Informační systém/Informační
displej/Systém alarmu2Řídící jednotka karoserie3Řídící jednotka karoserie4Informační a systém/informační
displej5Informační systém/Informační
displej/Asistent dálkových světel6Zapalovač cigaret7Napájecí zásuvka8Řídící jednotka karoserie9Řídící jednotka karoserie10Řídící jednotka karoserie11Ventilátor interiéru12–13–14Diagnostický konektor15AirbagČ.Obvod16Systém centrálního zamykání /
zadní výklopné dveře17Klimatizace18Přepravní pojistka19Paměť20–21Přístroje22Zapalování23Řídící jednotka karoserie24Řídící jednotka karoserie25Ovládací prvek na volantu26Napájecí zásuvka zavazadlo‐
vého prostoru
Elektricky nastavitelná sedadla, č. 12 a 13, mají ochranu proti přetížení. Po
vychladnutí bude obvod znovu
spojen.

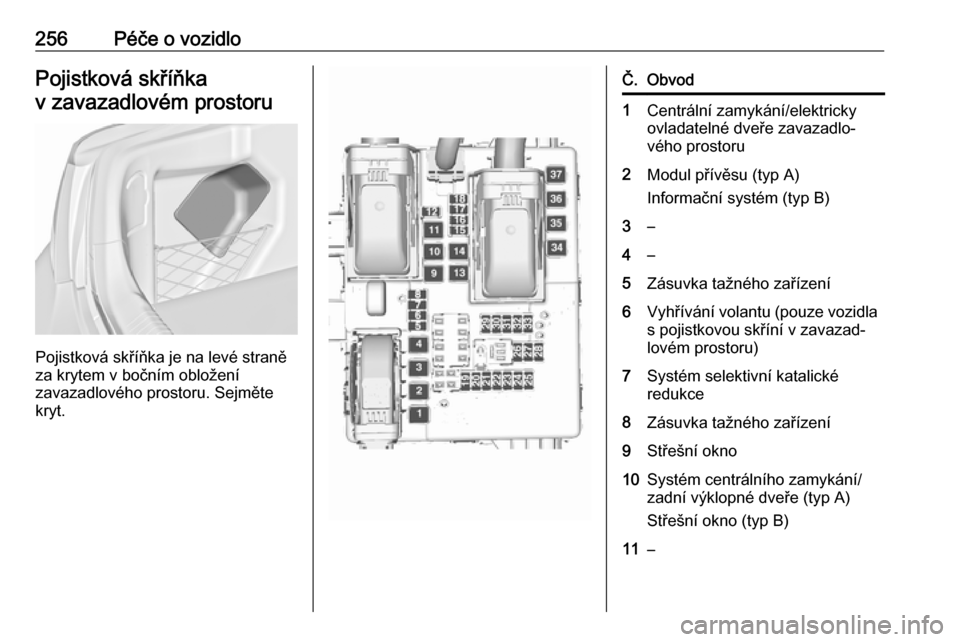

256Péče o vozidloPojistková skříňkav zavazadlovém prostoru
Pojistková skříňka je na levé straně
za krytem v bočním obložení
zavazadlového prostoru. Sejměte
kryt.
Č.Obvod1Centrální zamykání/elektricky
ovladatelné dveře zavazadlo‐
vého prostoru2Modul přívěsu (typ A)
Informační systém (typ B)3–4–5Zásuvka tažného zařízení6Vyhřívání volantu (pouze vozidla s pojistkovou skříní v zavazad‐
lovém prostoru)7Systém selektivní katalické
redukce8Zásuvka tažného zařízení9Střešní okno10Systém centrálního zamykání/
zadní výklopné dveře (typ A)
Střešní okno (typ B)11–

Péče o vozidlo257Č.Obvod12Systém selektivní katalické
redukce13–14–15Zamykání dveří zavazadlového
prostoru16Klimatizace17Systém selektivní katalické
redukce18Systém selektivní katalické
redukce19Čidlo bočních překážek20Čidlo bočních překážek/větrá‐
vaná přední sedadla21Aktivní systém tlumení/
tempomat/asistent dopravního
značení/varování o opuštění
jízdního pruhu/modul tažného
zařízení22–Č.Obvod23Pohon všech kol/systém alarmu24–25–26–27–28–29Modul přívěsu/Přepravní pojistka (typ A)30Čidlo bočních překážek31–32–33–34Střešní okno35–36–37–Nářadí vozidla
NářadíVozidla se soupravou na opravupneumatik
Nářadí a tažné oko se nacházejí
společně se soupravou na opravu
pneumatik v krabici s nářadím pod
krytem podlahy v zavazadlovém
prostoru.

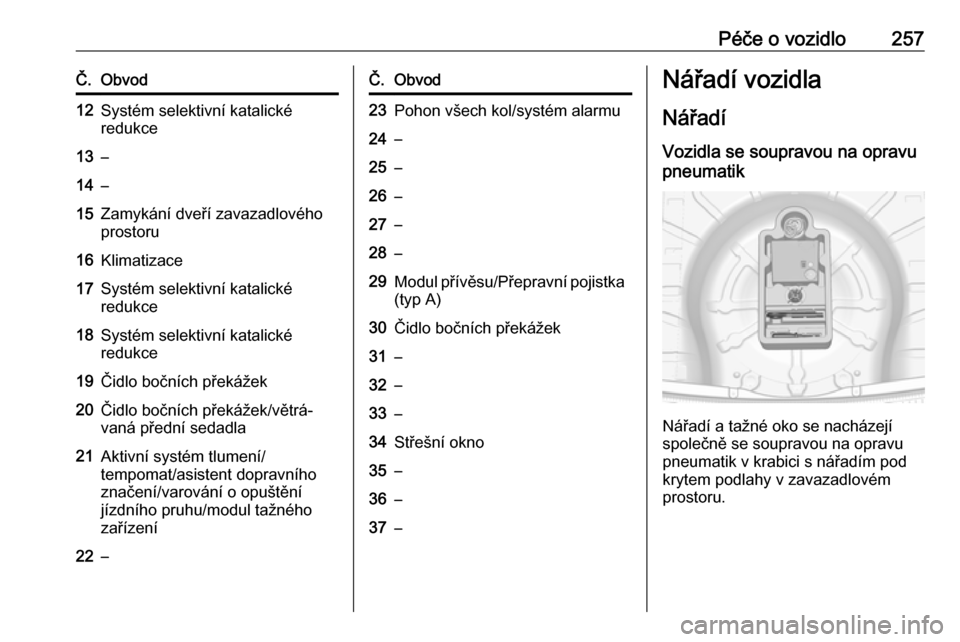

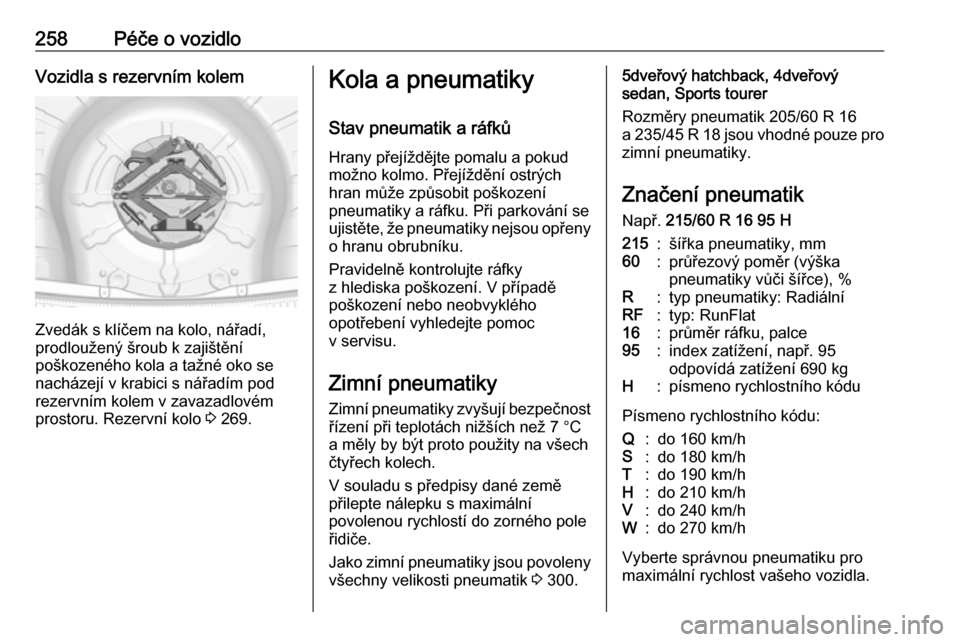

258Péče o vozidloVozidla s rezervním kolem
Zvedák s klíčem na kolo, nářadí,
prodloužený šroub k zajištění
poškozeného kola a tažné oko se nacházejí v krabici s nářadím pod
rezervním kolem v zavazadlovém
prostoru. Rezervní kolo 3 269.
Kola a pneumatiky
Stav pneumatik a ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C
a měly by být proto použity na všech
čtyřech kolech.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 300.5dveřový hatchback, 4dveřový
sedan, Sports tourer
Rozměry pneumatik 205/60 R 16
a 235/45 R 18 jsou vhodné pouze pro zimní pneumatiky.
Značení pneumatik Např. 215/60 R 16 95 H215:šířka pneumatiky, mm60:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgH:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte správnou pneumatiku pro maximální rychlost vašeho vozidla.
