OPEL INSIGNIA 2017 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017, Model line: INSIGNIA, Model: OPEL INSIGNIA 2017Pages: 353, PDF-Größe: 9.27 MB
Page 271 of 353

Fahrzeugwartung269

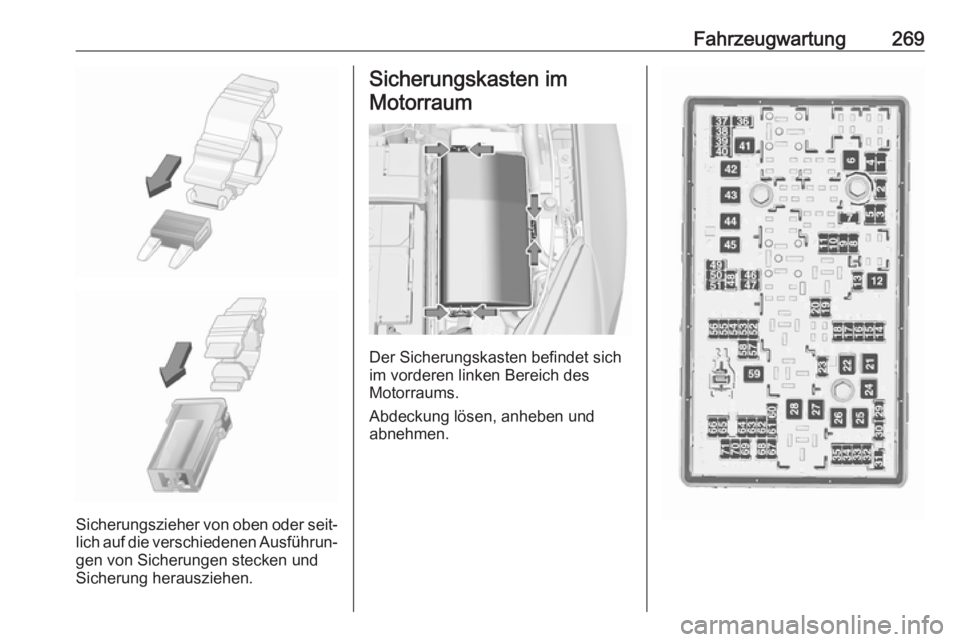

Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Abdeckung lösen, anheben und
abnehmen.

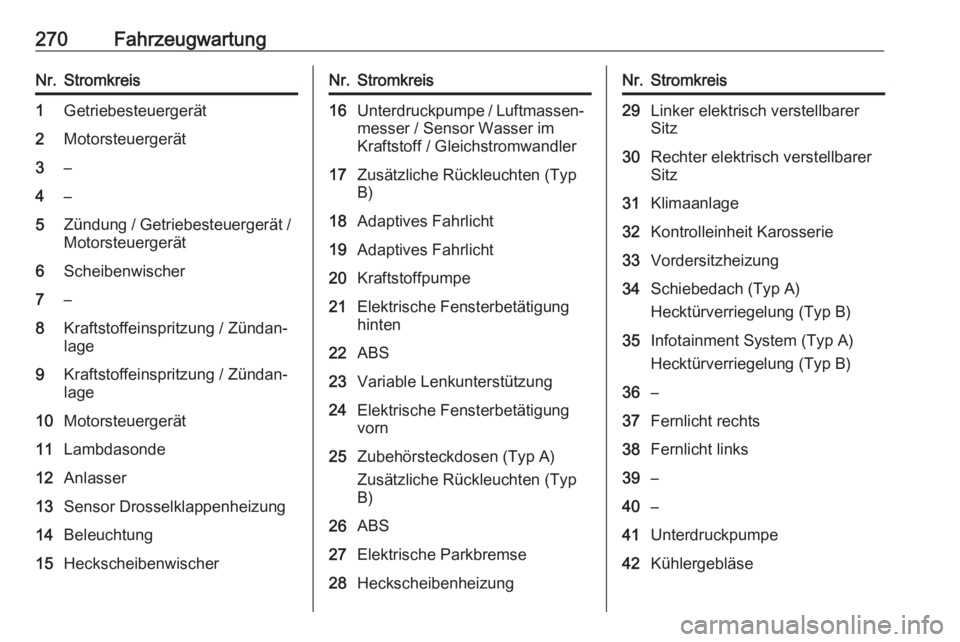

Page 272 of 353

270FahrzeugwartungNr.Stromkreis1Getriebesteuergerät2Motorsteuergerät3–4–5Zündung / Getriebesteuergerät /Motorsteuergerät6Scheibenwischer7–8Kraftstoffeinspritzung / Zündan‐
lage9Kraftstoffeinspritzung / Zündan‐
lage10Motorsteuergerät11Lambdasonde12Anlasser13Sensor Drosselklappenheizung14Beleuchtung15HeckscheibenwischerNr.Stromkreis16Unterdruckpumpe / Luftmassen‐
messer / Sensor Wasser im
Kraftstoff / Gleichstromwandler17Zusätzliche Rückleuchten (Typ
B)18Adaptives Fahrlicht19Adaptives Fahrlicht20Kraftstoffpumpe21Elektrische Fensterbetätigung
hinten22ABS23Variable Lenkunterstützung24Elektrische Fensterbetätigung
vorn25Zubehörsteckdosen (Typ A)
Zusätzliche Rückleuchten (Typ
B)26ABS27Elektrische Parkbremse28HeckscheibenheizungNr.Stromkreis29Linker elektrisch verstellbarer
Sitz30Rechter elektrisch verstellbarer
Sitz31Klimaanlage32Kontrolleinheit Karosserie33Vordersitzheizung34Schiebedach (Typ A)
Hecktürverriegelung (Typ B)35Infotainment System (Typ A)
Hecktürverriegelung (Typ B)36–37Fernlicht rechts38Fernlicht links39–40–41Unterdruckpumpe42Kühlergebläse

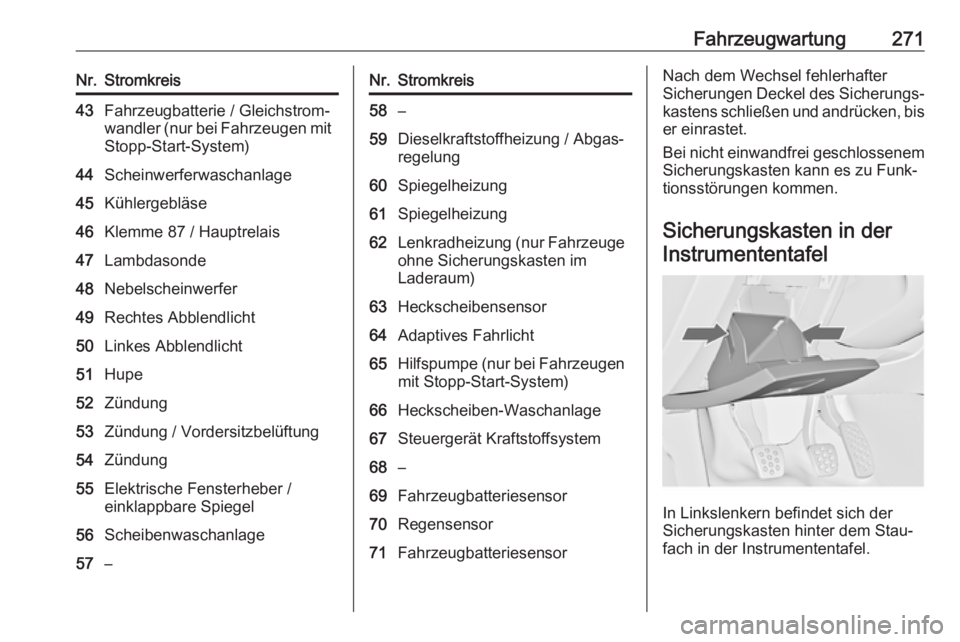

Page 273 of 353

Fahrzeugwartung271Nr.Stromkreis43Fahrzeugbatterie / Gleichstrom‐
wandler (nur bei Fahrzeugen mit
Stopp-Start-System)44Scheinwerferwaschanlage45Kühlergebläse46Klemme 87 / Hauptrelais47Lambdasonde48Nebelscheinwerfer49Rechtes Abblendlicht50Linkes Abblendlicht51Hupe52Zündung53Zündung / Vordersitzbelüftung54Zündung55Elektrische Fensterheber /
einklappbare Spiegel56Scheibenwaschanlage57–Nr.Stromkreis58–59Dieselkraftstoffheizung / Abgas‐
regelung60Spiegelheizung61Spiegelheizung62Lenkradheizung (nur Fahrzeuge
ohne Sicherungskasten im
Laderaum)63Heckscheibensensor64Adaptives Fahrlicht65Hilfspumpe (nur bei Fahrzeugen
mit Stopp-Start-System)66Heckscheiben-Waschanlage67Steuergerät Kraftstoffsystem68–69Fahrzeugbatteriesensor70Regensensor71FahrzeugbatteriesensorNach dem Wechsel fehlerhafter
Sicherungen Deckel des Sicherungs‐ kastens schließen und andrücken, bis
er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in derInstrumententafel
In Linkslenkern befindet sich der
Sicherungskasten hinter dem Stau‐
fach in der Instrumententafel.
Page 274 of 353

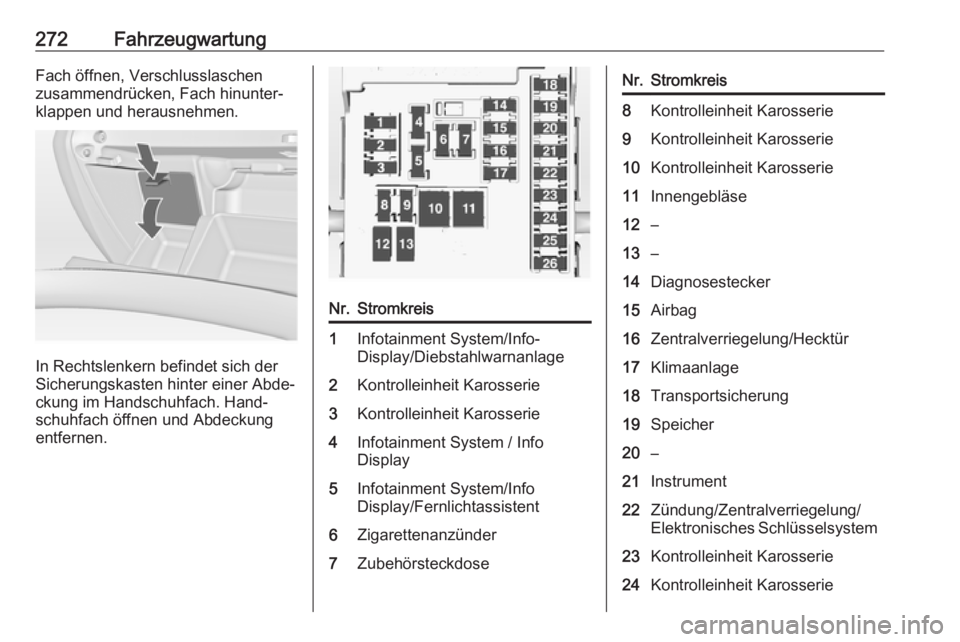

272FahrzeugwartungFach öffnen, Verschlusslaschen
zusammendrücken, Fach hinunter‐
klappen und herausnehmen.
In Rechtslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung im Handschuhfach. Hand‐
schuhfach öffnen und Abdeckung entfernen.
Nr.Stromkreis1Infotainment System/Info-
Display/Diebstahlwarnanlage2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Infotainment System / Info
Display5Infotainment System/Info
Display/Fernlichtassistent6Zigarettenanzünder7ZubehörsteckdoseNr.Stromkreis8Kontrolleinheit Karosserie9Kontrolleinheit Karosserie10Kontrolleinheit Karosserie11Innengebläse12–13–14Diagnosestecker15Airbag16Zentralverriegelung/Hecktür17Klimaanlage18Transportsicherung19Speicher20–21Instrument22Zündung/Zentralverriegelung/
Elektronisches Schlüsselsystem23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie

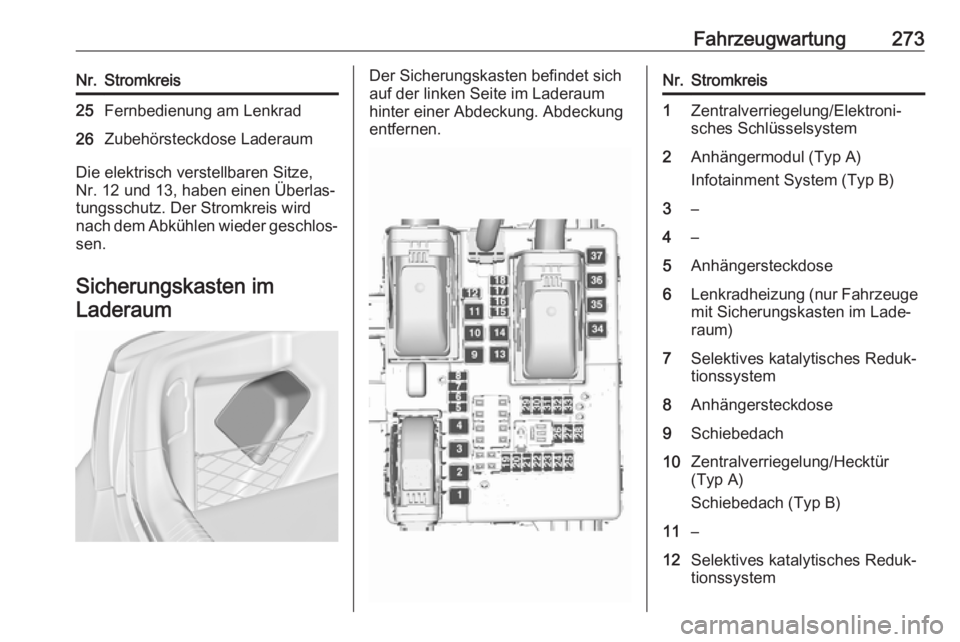

Page 275 of 353

Fahrzeugwartung273Nr.Stromkreis25Fernbedienung am Lenkrad26Zubehörsteckdose Laderaum
Die elektrisch verstellbaren Sitze,
Nr. 12 und 13, haben einen Überlas‐
tungsschutz. Der Stromkreis wird
nach dem Abkühlen wieder geschlos‐ sen.
Sicherungskasten im Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hinter einer Abdeckung. Abdeckung
entfernen.Nr.Stromkreis1Zentralverriegelung/Elektroni‐
sches Schlüsselsystem2Anhängermodul (Typ A)
Infotainment System (Typ B)3–4–5Anhängersteckdose6Lenkradheizung (nur Fahrzeuge
mit Sicherungskasten im Lade‐
raum)7Selektives katalytisches Reduk‐
tionssystem8Anhängersteckdose9Schiebedach10Zentralverriegelung/Hecktür
(Typ A)
Schiebedach (Typ B)11–12Selektives katalytisches Reduk‐
tionssystem

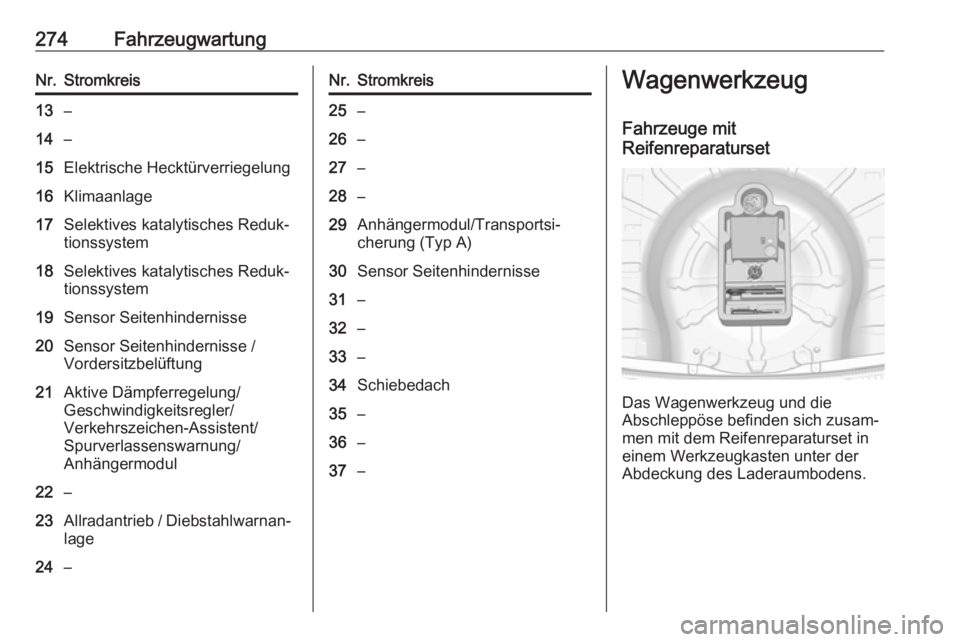

Page 276 of 353

274FahrzeugwartungNr.Stromkreis13–14–15Elektrische Hecktürverriegelung16Klimaanlage17Selektives katalytisches Reduk‐
tionssystem18Selektives katalytisches Reduk‐
tionssystem19Sensor Seitenhindernisse20Sensor Seitenhindernisse /
Vordersitzbelüftung21Aktive Dämpferregelung/
Geschwindigkeitsregler/
Verkehrszeichen-Assistent/
Spurverlassenswarnung/
Anhängermodul22–23Allradantrieb / Diebstahlwarnan‐
lage24–Nr.Stromkreis25–26–27–28–29Anhängermodul/Transportsi‐
cherung (Typ A)30Sensor Seitenhindernisse31–32–33–34Schiebedach35–36–37–Wagenwerkzeug
Fahrzeuge mit
Reifenreparaturset
Das Wagenwerkzeug und die
Abschleppöse befinden sich zusam‐ men mit dem Reifenreparaturset ineinem Werkzeugkasten unter der
Abdeckung des Laderaumbodens.

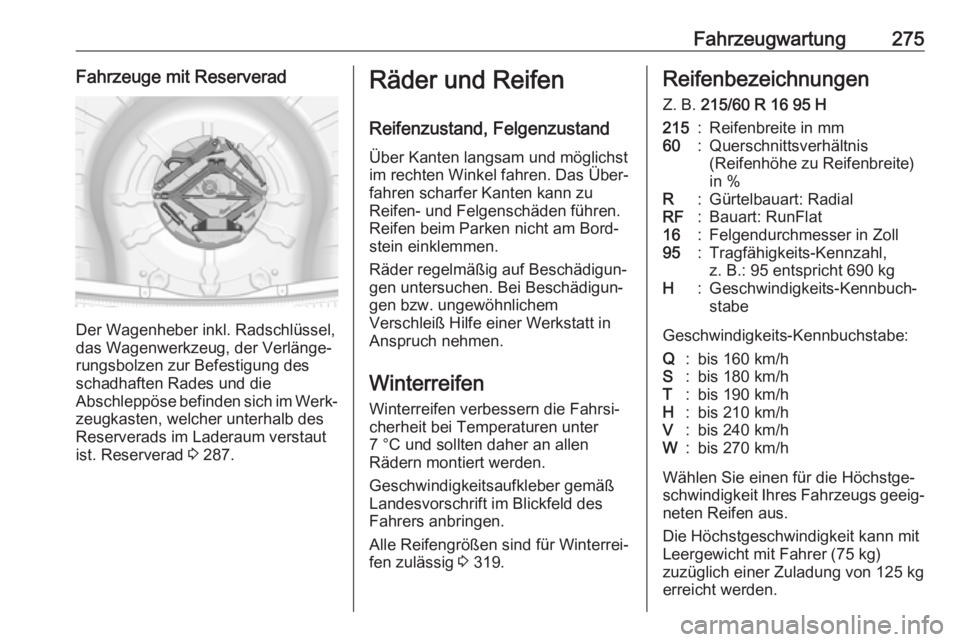

Page 277 of 353

Fahrzeugwartung275Fahrzeuge mit Reserverad
Der Wagenheber inkl. Radschlüssel,
das Wagenwerkzeug, der Verlänge‐ rungsbolzen zur Befestigung des
schadhaften Rades und die
Abschleppöse befinden sich im Werk‐
zeugkasten, welcher unterhalb des
Reserverads im Laderaum verstaut
ist. Reserverad 3 287.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 319.Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐ neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg erreicht werden.

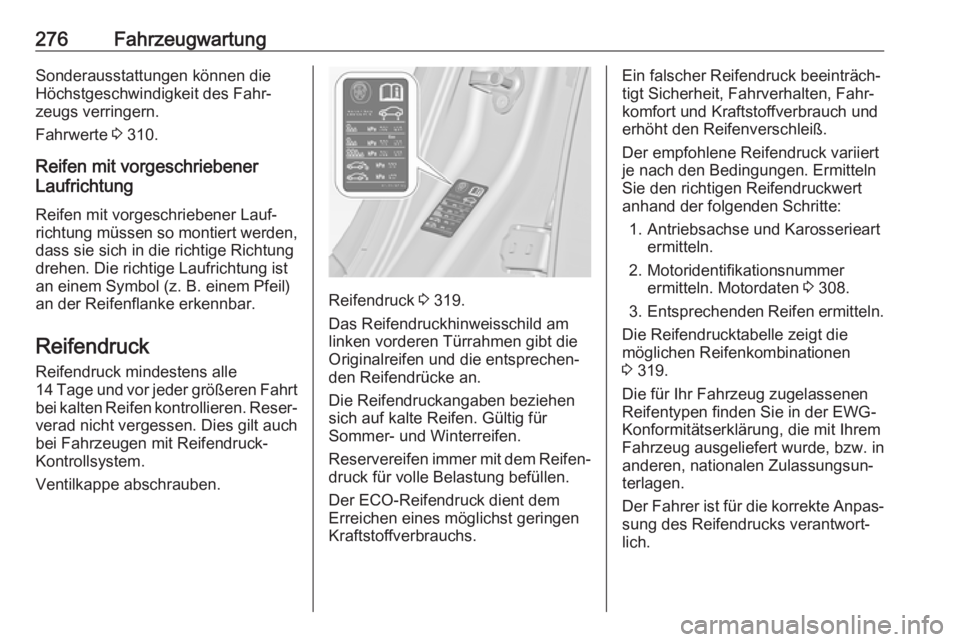

Page 278 of 353

276FahrzeugwartungSonderausstattungen können die
Höchstgeschwindigkeit des Fahr‐
zeugs verringern.
Fahrwerte 3 310.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 319.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Antriebsachse und Karosserieart ermitteln.
2. Motoridentifikationsnummer ermitteln. Motordaten 3 308.
3. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 319.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.
Page 279 of 353

Fahrzeugwartung2779Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden
soll, Zündung ausschalten. Nach dem
Anpassen des Reifendrucks die
Zündung einschalten und im Driver
Information Center auf der Seite Reifenbelastung die passende
Einstellung auswählen 3 117.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐
wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Seite Reifendrucküberwachung im
Menü Info im Driver Information
Center auswählen 3 117.
Page 280 of 353

278Fahrzeugwartung
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 276.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 114.
Wenn
w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 319.
Nach dem Befüllen werden die
Reifendruckwerte im Driver Informa‐ tion Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert.
Währenddessen leuchtet möglicher‐
weise w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt,
könnte dies auf nachlassenden
Reifendruck hindeuten. Reifendruck
prüfen.
Fahrzeugmeldungen 3 126.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Reifendrucksensoren montieren. Andernfalls wird der
Reifendruck nicht korrekt angezeigt
und w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv.Kontrollleuchte w leuchtet auf. Für
die übrigen drei Räder ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal wenn die Reifen ersetzt
werden müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Bei ange‐
schraubten Sensoren Ventileinsatz
und Dichtring ersetzen; bei ange‐
klemmten Sensoren den gesamten
Ventilschaft.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 319 an den Beladungszu‐
stand anpassen und auf der Seite
