OPEL INSIGNIA 2017 Betriebsanleitung (in German)

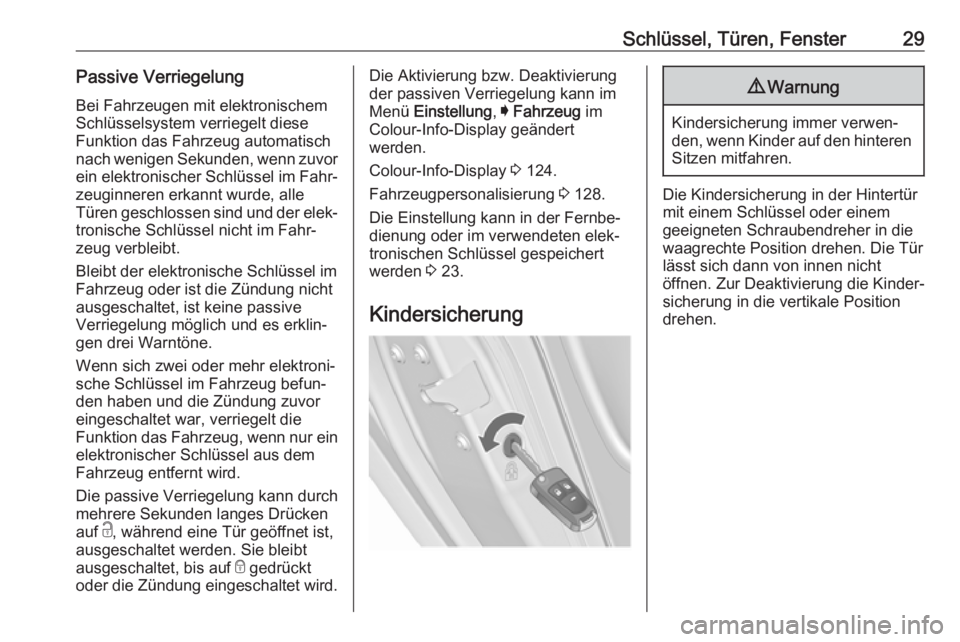

Schlüssel, Türen, Fenster29Passive VerriegelungBei Fahrzeugen mit elektronischem
Schlüsselsystem verriegelt diese
Funktion das Fahrzeug automatisch
nach wenigen Sekunden, wenn zuvor
ein elektronischer Schlüssel im Fahr‐
zeuginneren erkannt wurde, alle
Türen geschlossen sind und der elek‐ tronische Schlüssel nicht im Fahr‐
zeug verbleibt.
Bleibt der elektronische Schlüssel im
Fahrzeug oder ist die Zündung nicht
ausgeschaltet, ist keine passive
Verriegelung möglich und es erklin‐
gen drei Warntöne.
Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, verriegelt die
Funktion das Fahrzeug, wenn nur ein
elektronischer Schlüssel aus dem
Fahrzeug entfernt wird.
Die passive Verriegelung kann durch
mehrere Sekunden langes Drücken
auf c, während eine Tür geöffnet ist,
ausgeschaltet werden. Sie bleibt
ausgeschaltet, bis auf e gedrückt
oder die Zündung eingeschaltet wird.Die Aktivierung bzw. Deaktivierung
der passiven Verriegelung kann im
Menü Einstellung , I Fahrzeug im
Colour-Info-Display geändert
werden.
Colour-Info-Display 3 124.
Fahrzeugpersonalisierung 3 128.
Die Einstellung kann in der Fernbe‐ dienung oder im verwendeten elek‐
tronischen Schlüssel gespeichert
werden 3 23.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Die Kindersicherung in der Hintertür
mit einem Schlüssel oder einem
geeigneten Schraubendreher in die
waagrechte Position drehen. Die Tür lässt sich dann von innen nicht
öffnen. Zur Deaktivierung die Kinder‐
sicherung in die vertikale Position
drehen.

30Schlüssel, Türen, FensterTürenLaderaumHeckklappe
Öffnen
Schrägheck, 5-türig, Sports Tourer,
Country Tourer
Nach dem Entriegeln auf die Taste
unter der Heckklappenleiste drücken
und die Heckklappe von Hand öffnen.
4-türige Limousine
Auf x an der Funkfernbedienung
drücken, bis sich die Heckklappe
automatisch öffnet, oder nach dem
Entriegeln auf die Taste unter der
Heckklappenleiste drücken.
Zentralverriegelung 3 24.
Schließen
Griff auf der Innenseite verwenden.
Grifftaste unter der Leiste beim
Schließen nicht ziehen, damit die Heckklappe nicht erneut entriegelt
wird.
Zentralverriegelung 3 24.

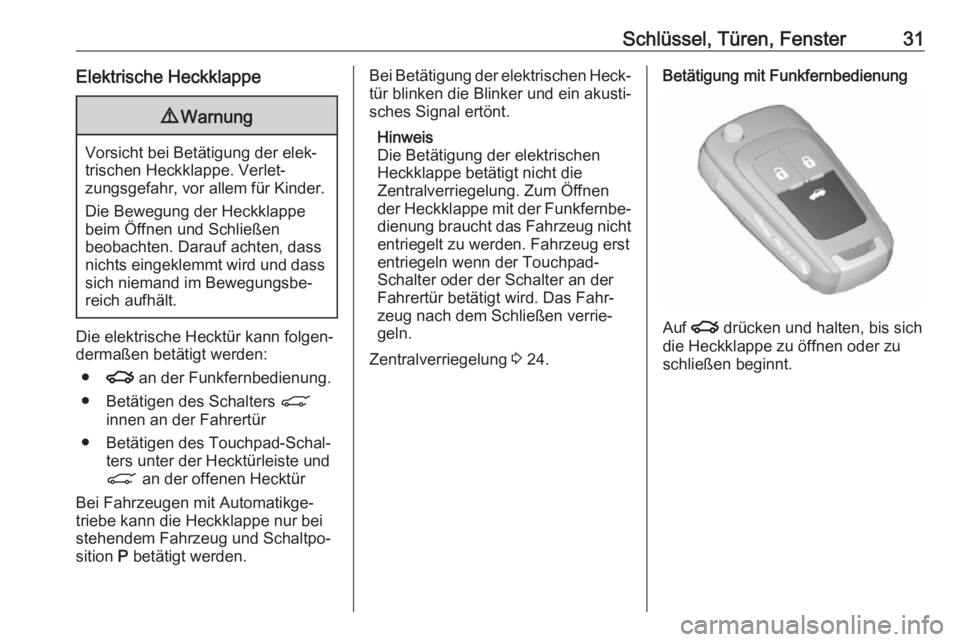

Schlüssel, Türen, Fenster31Elektrische Heckklappe9Warnung
Vorsicht bei Betätigung der elek‐
trischen Heckklappe. Verlet‐
zungsgefahr, vor allem für Kinder.
Die Bewegung der Heckklappe
beim Öffnen und Schließen
beobachten. Darauf achten, dass
nichts eingeklemmt wird und dass
sich niemand im Bewegungsbe‐
reich aufhält.
Die elektrische Hecktür kann folgen‐
dermaßen betätigt werden:
● x an der Funkfernbedienung.
● Betätigen des Schalters C
innen an der Fahrertür
● Betätigen des Touchpad-Schal‐ ters unter der Hecktürleiste undC an der offenen Hecktür
Bei Fahrzeugen mit Automatikge‐
triebe kann die Heckklappe nur bei
stehendem Fahrzeug und Schaltpo‐
sition P betätigt werden.
Bei Betätigung der elektrischen Heck‐
tür blinken die Blinker und ein akusti‐
sches Signal ertönt.
Hinweis
Die Betätigung der elektrischen
Heckklappe betätigt nicht die
Zentralverriegelung. Zum Öffnen
der Heckklappe mit der Funkfernbe‐ dienung braucht das Fahrzeug nicht
entriegelt zu werden. Fahrzeug erst
entriegeln wenn der Touchpad-
Schalter oder der Schalter an der
Fahrertür betätigt wird. Das Fahr‐
zeug nach dem Schließen verrie‐
geln.
Zentralverriegelung 3 24.Betätigung mit Funkfernbedienung
Auf x drücken und halten, bis sich
die Heckklappe zu öffnen oder zu
schließen beginnt.

32Schlüssel, Türen, FensterBedienung über den Schalter innen
an der Fahrertür
C innen an der Fahrertür drücken,
bis die Hecktür geöffnet bzw.
geschlossen wird.
Betätigung mit Schaltern in der
Heckklappe
Zum Öffnen der Heckklappe den
Touchpad-Schalter unter der Heck‐
klappenleiste drücken, bis die Klappe geöffnet wird.
Zum Schließen auf C in der offe‐
nen Heckklappe drücken, bis die
Schließbewegung der Heckklappe
beginnt.
Anhalten oder Ändern der
Bewegungsrichtung
Sofortiges Beenden der Bewegung
der Hecktür:
● am elektronischen Schlüssel einmal auf x drücken oder
● auf den Touchpad-Schalter unter
der Hecktürleiste drücken oder

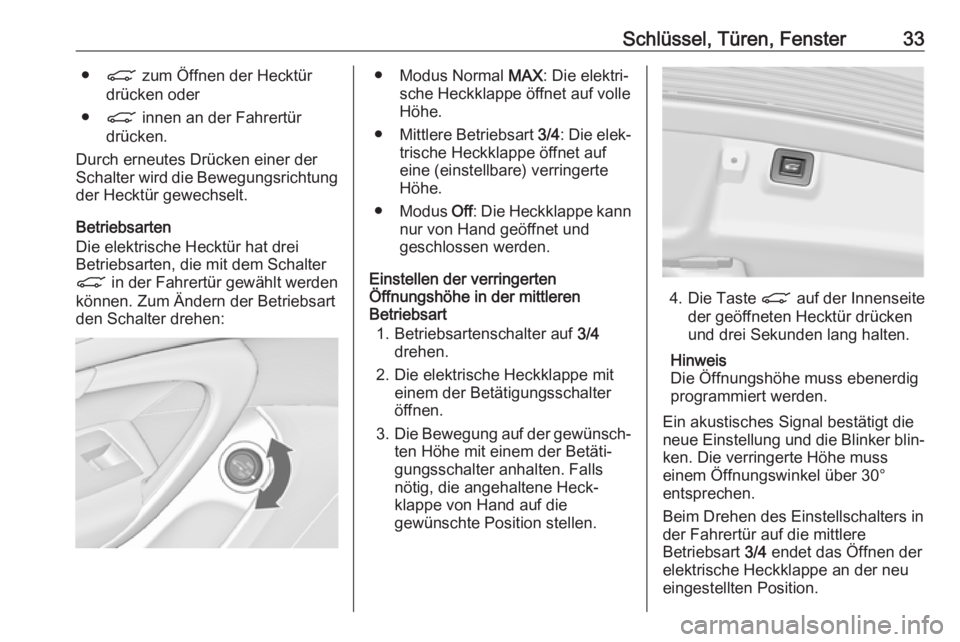

Schlüssel, Türen, Fenster33●C zum Öffnen der Hecktür
drücken oder
● C innen an der Fahrertür
drücken.
Durch erneutes Drücken einer der
Schalter wird die Bewegungsrichtung
der Hecktür gewechselt.
Betriebsarten
Die elektrische Hecktür hat drei
Betriebsarten, die mit dem Schalter
C in der Fahrertür gewählt werden
können. Zum Ändern der Betriebsart
den Schalter drehen:● Modus Normal MAX: Die elektri‐
sche Heckklappe öffnet auf volle
Höhe.
● Mittlere Betriebsart 3/4: Die elek‐
trische Heckklappe öffnet auf
eine (einstellbare) verringerte Höhe.
● Modus Off: Die Heckklappe kann
nur von Hand geöffnet und
geschlossen werden.
Einstellen der verringerten
Öffnungshöhe in der mittleren
Betriebsart
1. Betriebsartenschalter auf 3/4
drehen.
2. Die elektrische Heckklappe mit einem der Betätigungsschalter
öffnen.
3. Die Bewegung auf der gewünsch‐
ten Höhe mit einem der Betäti‐
gungsschalter anhalten. Falls
nötig, die angehaltene Heck‐
klappe von Hand auf die
gewünschte Position stellen.
4. Die Taste C auf der Innenseite
der geöffneten Hecktür drücken
und drei Sekunden lang halten.
Hinweis
Die Öffnungshöhe muss ebenerdig
programmiert werden.
Ein akustisches Signal bestätigt die
neue Einstellung und die Blinker blin‐
ken. Die verringerte Höhe muss
einem Öffnungswinkel über 30°
entsprechen.
Beim Drehen des Einstellschalters in
der Fahrertür auf die mittlere
Betriebsart 3/4 endet das Öffnen der
elektrische Heckklappe an der neu eingestellten Position.

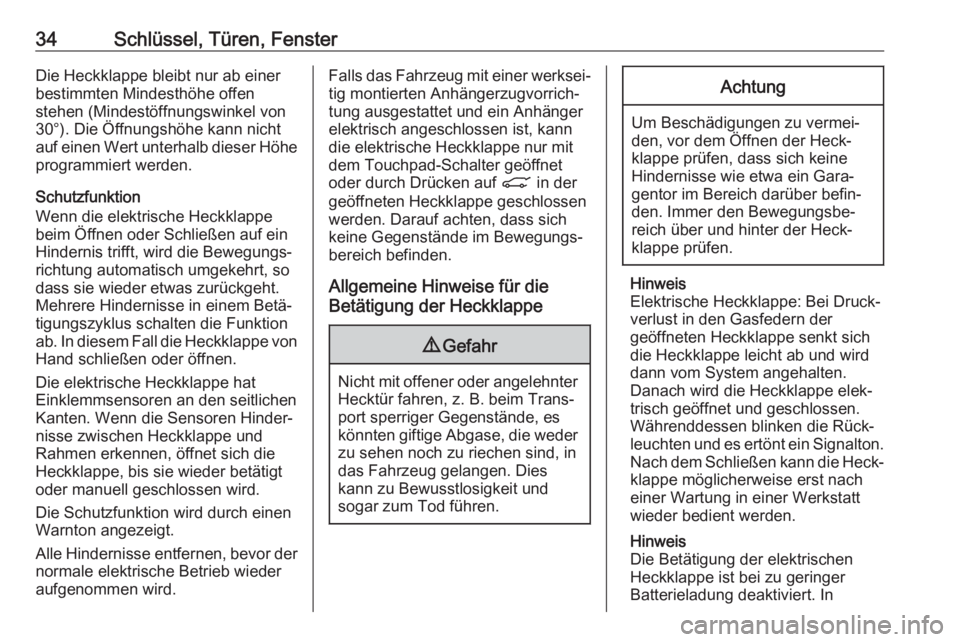

34Schlüssel, Türen, FensterDie Heckklappe bleibt nur ab einer
bestimmten Mindesthöhe offen
stehen (Mindestöffnungswinkel von
30°). Die Öffnungshöhe kann nicht
auf einen Wert unterhalb dieser Höhe
programmiert werden.
Schutzfunktion
Wenn die elektrische Heckklappe
beim Öffnen oder Schließen auf ein
Hindernis trifft, wird die Bewegungs‐
richtung automatisch umgekehrt, so
dass sie wieder etwas zurückgeht.
Mehrere Hindernisse in einem Betä‐
tigungszyklus schalten die Funktion
ab. In diesem Fall die Heckklappe von
Hand schließen oder öffnen.
Die elektrische Heckklappe hat
Einklemmsensoren an den seitlichen
Kanten. Wenn die Sensoren Hinder‐
nisse zwischen Heckklappe und
Rahmen erkennen, öffnet sich die
Heckklappe, bis sie wieder betätigt
oder manuell geschlossen wird.
Die Schutzfunktion wird durch einen
Warnton angezeigt.
Alle Hindernisse entfernen, bevor der normale elektrische Betrieb wiederaufgenommen wird.Falls das Fahrzeug mit einer werksei‐ tig montierten Anhängerzugvorrich‐
tung ausgestattet und ein Anhänger
elektrisch angeschlossen ist, kann
die elektrische Heckklappe nur mit
dem Touchpad-Schalter geöffnet
oder durch Drücken auf C in der
geöffneten Heckklappe geschlossen werden. Darauf achten, dass sich
keine Gegenstände im Bewegungs‐
bereich befinden.
Allgemeine Hinweise für die
Betätigung der Heckklappe9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und
sogar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Heck‐
klappe prüfen, dass sich keine
Hindernisse wie etwa ein Gara‐
gentor im Bereich darüber befin‐
den. Immer den Bewegungsbe‐
reich über und hinter der Heck‐
klappe prüfen.
Hinweis
Elektrische Heckklappe: Bei Druck‐
verlust in den Gasfedern der
geöffneten Heckklappe senkt sich
die Heckklappe leicht ab und wird
dann vom System angehalten.
Danach wird die Heckklappe elek‐ trisch geöffnet und geschlossen.
Währenddessen blinken die Rück‐
leuchten und es ertönt ein Signalton. Nach dem Schließen kann die Heck‐
klappe möglicherweise erst nach
einer Wartung in einer Werkstatt wieder bedient werden.
Hinweis
Die Betätigung der elektrischen
Heckklappe ist bei zu geringer
Batterieladung deaktiviert. In

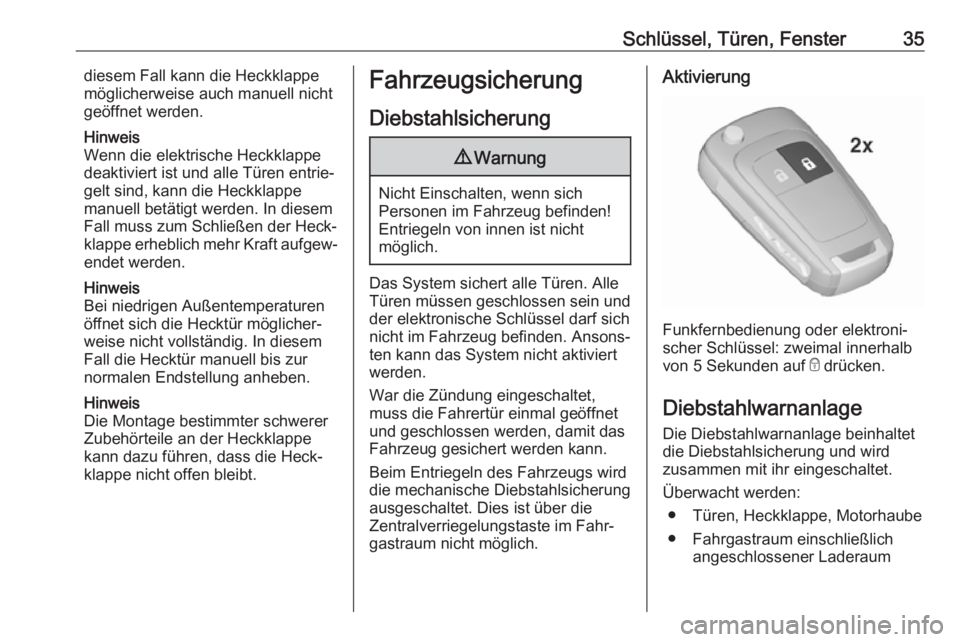

Schlüssel, Türen, Fenster35diesem Fall kann die Heckklappe
möglicherweise auch manuell nicht
geöffnet werden.
Hinweis
Wenn die elektrische Heckklappe
deaktiviert ist und alle Türen entrie‐
gelt sind, kann die Heckklappe
manuell betätigt werden. In diesem
Fall muss zum Schließen der Heck‐ klappe erheblich mehr Kraft aufgew‐
endet werden.
Hinweis
Bei niedrigen Außentemperaturen öffnet sich die Hecktür möglicher‐
weise nicht vollständig. In diesem
Fall die Hecktür manuell bis zur
normalen Endstellung anheben.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Alle
Türen müssen geschlossen sein und
der elektronische Schlüssel darf sich
nicht im Fahrzeug befinden. Ansons‐
ten kann das System nicht aktiviert
werden.
War die Zündung eingeschaltet,
muss die Fahrertür einmal geöffnet
und geschlossen werden, damit das
Fahrzeug gesichert werden kann.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Dies ist über die
Zentralverriegelungstaste im Fahr‐
gastraum nicht möglich.
Aktivierung
Funkfernbedienung oder elektroni‐
scher Schlüssel: zweimal innerhalb
von 5 Sekunden auf e drücken.
Diebstahlwarnanlage
Die Diebstahlwarnanlage beinhaltet
die Diebstahlsicherung und wird
zusammen mit ihr eingeschaltet.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Fahrgastraum einschließlich angeschlossener Laderaum

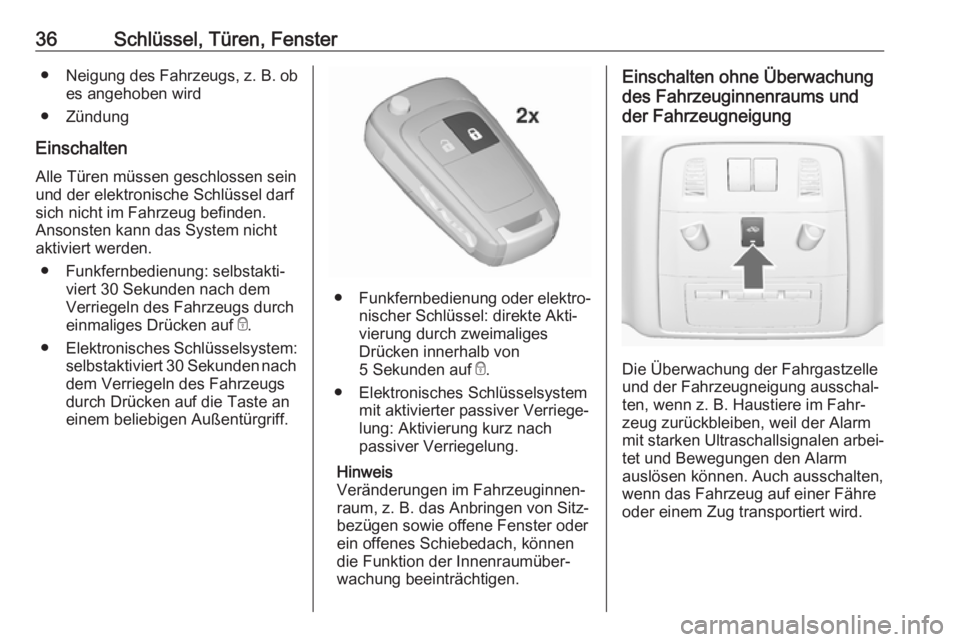

36Schlüssel, Türen, Fenster●Neigung des Fahrzeugs, z. B. ob
es angehoben wird
● Zündung
Einschalten
Alle Türen müssen geschlossen sein
und der elektronische Schlüssel darf
sich nicht im Fahrzeug befinden.
Ansonsten kann das System nicht
aktiviert werden.
● Funkfernbedienung: selbstakti‐ viert 30 Sekunden nach dem
Verriegeln des Fahrzeugs durch
einmaliges Drücken auf e.
● Elektronisches Schlüsselsystem:
selbstaktiviert 30 Sekunden nach dem Verriegeln des Fahrzeugsdurch Drücken auf die Taste an
einem beliebigen Außentürgriff.
● Funkfernbedienung oder elektro‐
nischer Schlüssel: direkte Akti‐
vierung durch zweimaliges
Drücken innerhalb von
5 Sekunden auf e.
● Elektronisches Schlüsselsystem mit aktivierter passiver Verriege‐
lung: Aktivierung kurz nach
passiver Verriegelung.
Hinweis
Veränderungen im Fahrzeuginnen‐ raum, z. B. das Anbringen von Sitz‐bezügen sowie offene Fenster oder
ein offenes Schiebedach, können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.
Einschalten ohne Überwachung
des Fahrzeuginnenraums und
der Fahrzeugneigung
Die Überwachung der Fahrgastzelle
und der Fahrzeugneigung ausschal‐ ten, wenn z. B. Haustiere im Fahr‐
zeug zurückbleiben, weil der Alarm
mit starken Ultraschallsignalen arbei‐ tet und Bewegungen den Alarm
auslösen können. Auch ausschalten,
wenn das Fahrzeug auf einer Fähre
oder einem Zug transportiert wird.

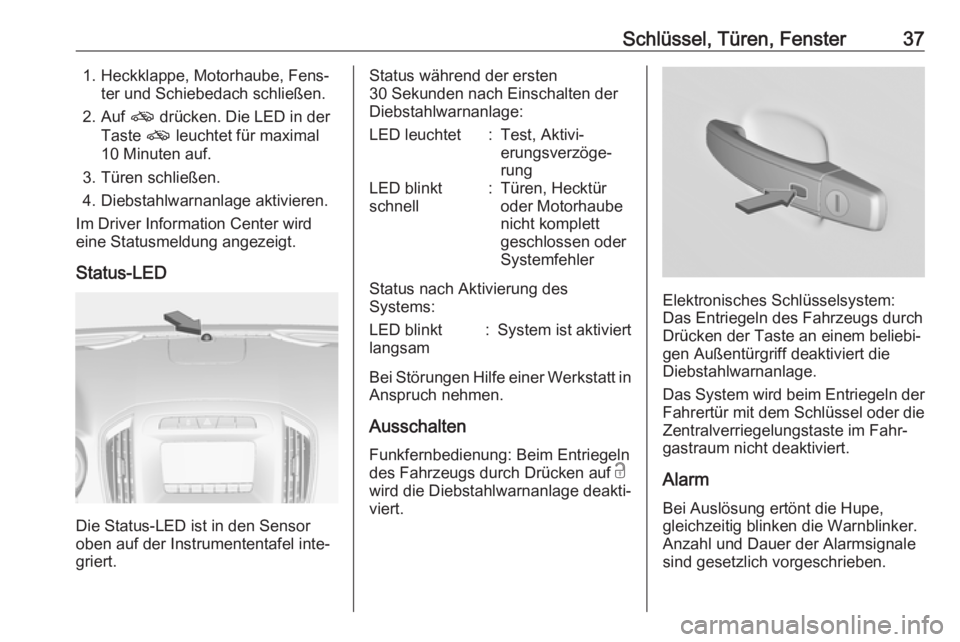

Schlüssel, Türen, Fenster371. Heckklappe, Motorhaube, Fens‐ter und Schiebedach schließen.
2. Auf o drücken. Die LED in der
Taste o leuchtet für maximal
10 Minuten auf.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Im Driver Information Center wird
eine Statusmeldung angezeigt.
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED leuchtet:Test, Aktivi‐
erungsverzöge‐
rungLED blinkt
schnell:Türen, Hecktür
oder Motorhaube
nicht komplett
geschlossen oder
Systemfehler
Status nach Aktivierung des
Systems:
LED blinkt
langsam:System ist aktiviert
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Ausschalten
Funkfernbedienung: Beim Entriegeln
des Fahrzeugs durch Drücken auf c
wird die Diebstahlwarnanlage deakti‐
viert.
Elektronisches Schlüsselsystem:
Das Entriegeln des Fahrzeugs durch
Drücken der Taste an einem beliebi‐
gen Außentürgriff deaktiviert die
Diebstahlwarnanlage.
Das System wird beim Entriegeln der Fahrertür mit dem Schlüssel oder die Zentralverriegelungstaste im Fahr‐
gastraum nicht deaktiviert.
Alarm Bei Auslösung ertönt die Hupe,
gleichzeitig blinken die Warnblinker. Anzahl und Dauer der Alarmsignale
sind gesetzlich vorgeschrieben.

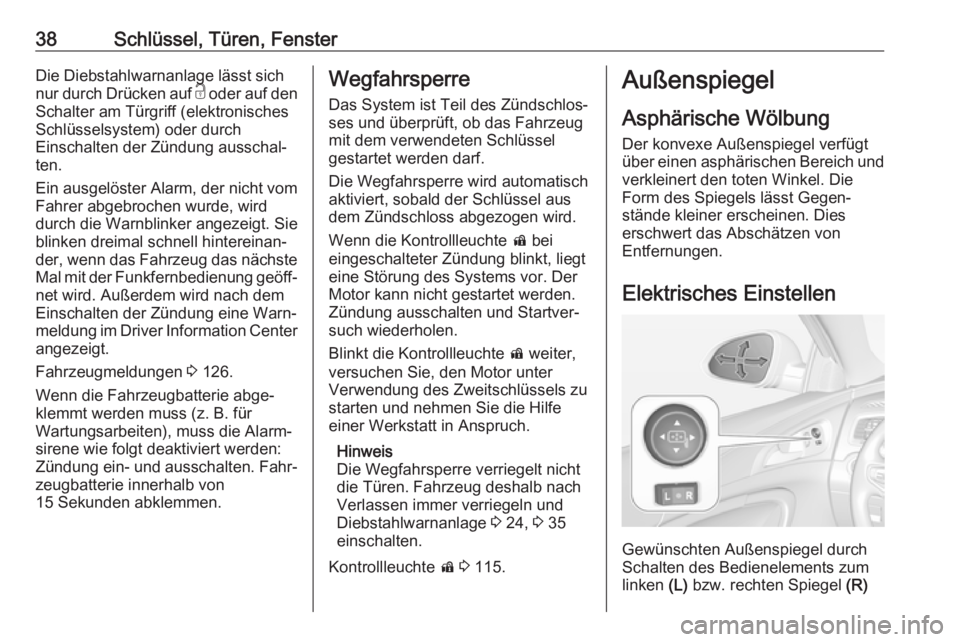

38Schlüssel, Türen, FensterDie Diebstahlwarnanlage lässt sich
nur durch Drücken auf c oder auf den
Schalter am Türgriff (elektronisches
Schlüsselsystem) oder durch
Einschalten der Zündung ausschal‐
ten.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird
durch die Warnblinker angezeigt. Sie
blinken dreimal schnell hintereinan‐
der, wenn das Fahrzeug das nächste
Mal mit der Funkfernbedienung geöff‐ net wird. Außerdem wird nach dem
Einschalten der Zündung eine Warn‐
meldung im Driver Information Center angezeigt.
Fahrzeugmeldungen 3 126.
Wenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr‐
zeugbatterie innerhalb von
15 Sekunden abklemmen.Wegfahrsperre
Das System ist Teil des Zündschlos‐
ses und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel
gestartet werden darf.
Die Wegfahrsperre wird automatisch
aktiviert, sobald der Schlüssel aus
dem Zündschloss abgezogen wird.
Wenn die Kontrollleuchte d bei
eingeschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen.
Blinkt die Kontrollleuchte d weiter,
versuchen Sie, den Motor unter
Verwendung des Zweitschlüssels zu
starten und nehmen Sie die Hilfe
einer Werkstatt in Anspruch.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Fahrzeug deshalb nach Verlassen immer verriegeln und
Diebstahlwarnanlage 3 24, 3 35
einschalten.
Kontrollleuchte d 3 115.Außenspiegel
Asphärische Wölbung
Der konvexe Außenspiegel verfügt
über einen asphärischen Bereich und verkleinert den toten Winkel. DieForm des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies
erschwert das Abschätzen von
Entfernungen.
Elektrisches Einstellen
Gewünschten Außenspiegel durch
Schalten des Bedienelements zum
linken (L) bzw. rechten Spiegel (R)
