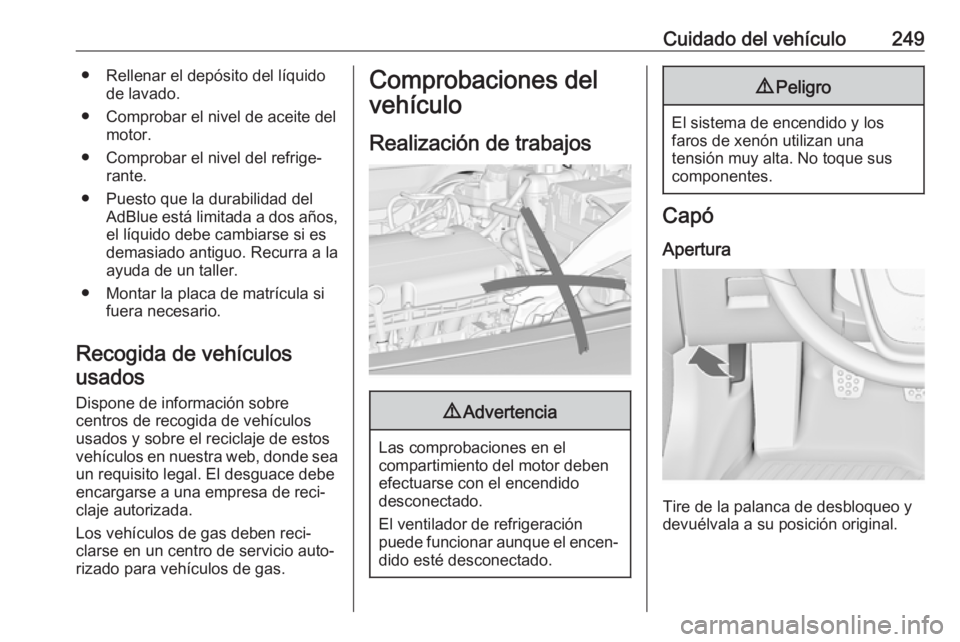

Cuidado del vehículo249● Rellenar el depósito del líquidode lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Puesto que la durabilidad del AdBlue está limitada a dos años,el líquido debe cambiarse si es
demasiado antiguo. Recurra a la
ayuda de un taller.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.
Los vehículos de gas deben reci‐
clarse en un centro de servicio auto‐
rizado para vehículos de gas.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido y los
faros de xenón utilizan una
tensión muy alta. No toque sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

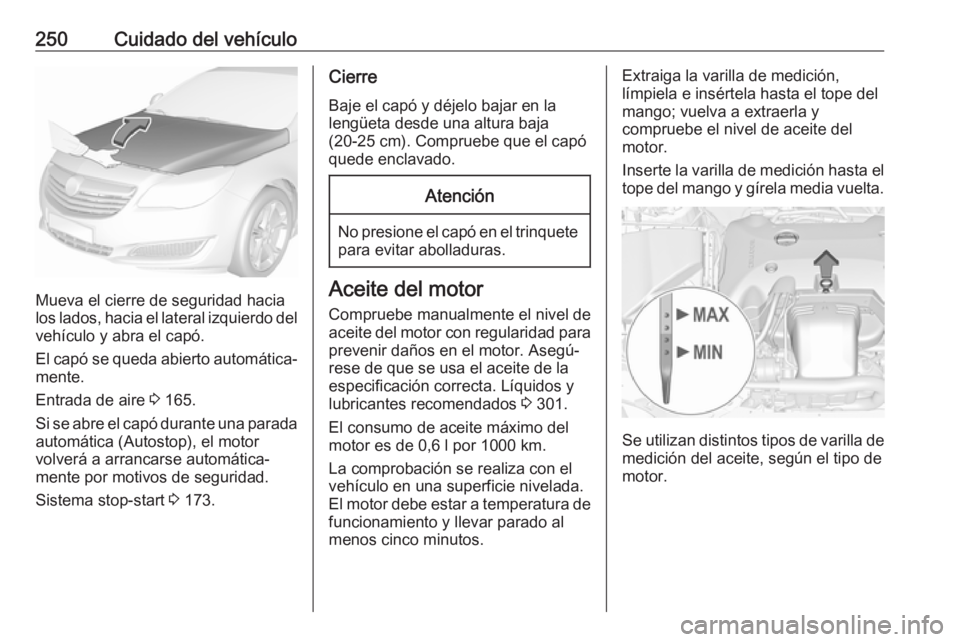

250Cuidado del vehículo
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
El capó se queda abierto automática‐
mente.
Entrada de aire 3 165.
Si se abre el capó durante una parada
automática (Autostop), el motor
volverá a arrancarse automática‐ mente por motivos de seguridad.
Sistema stop-start 3 173.
Cierre
Baje el capó y déjelo bajar en lalengüeta desde una altura baja
(20-25 cm). Compruebe que el capó quede enclavado.Atención
No presione el capó en el trinquete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta. Líquidos y
lubricantes recomendados 3 301.
El consumo de aceite máximo del motor es de 0,6 l por 1000 km.
La comprobación se realiza con el
vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos cinco minutos.
Extraiga la varilla de medición,
límpiela e insértela hasta el tope del
mango; vuelva a extraerla y
compruebe el nivel de aceite del
motor.
Inserte la varilla de medición hasta el
tope del mango y gírela media vuelta.
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.

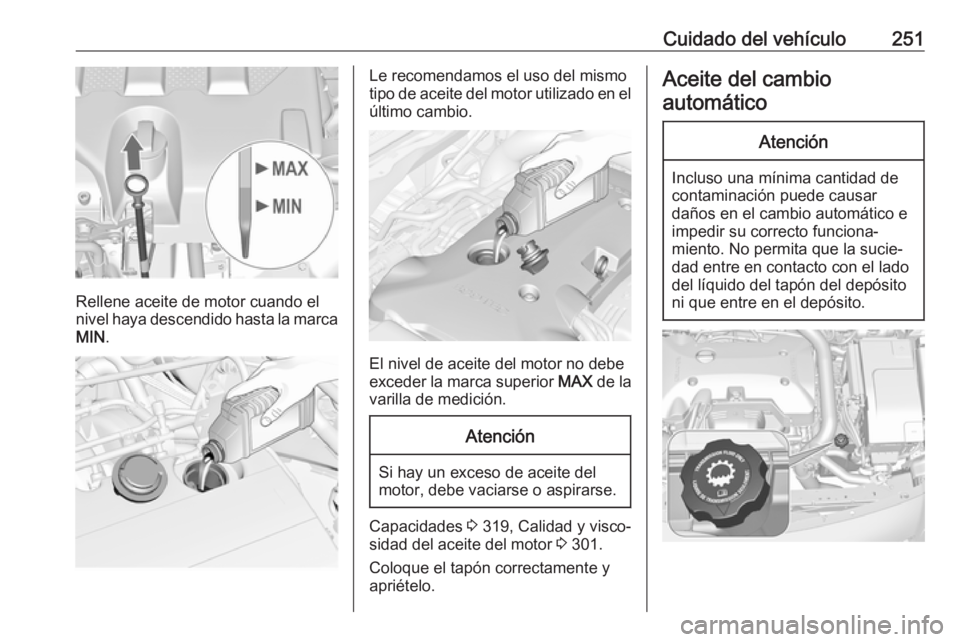

Cuidado del vehículo251
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Capacidades 3 319, Calidad y visco‐
sidad del aceite del motor 3 301.
Coloque el tapón correctamente y
apriételo.
Aceite del cambio
automáticoAtención
Incluso una mínima cantidad de
contaminación puede causar
daños en el cambio automático e
impedir su correcto funciona‐
miento. No permita que la sucie‐ dad entre en contacto con el lado
del líquido del tapón del depósito
ni que entre en el depósito.

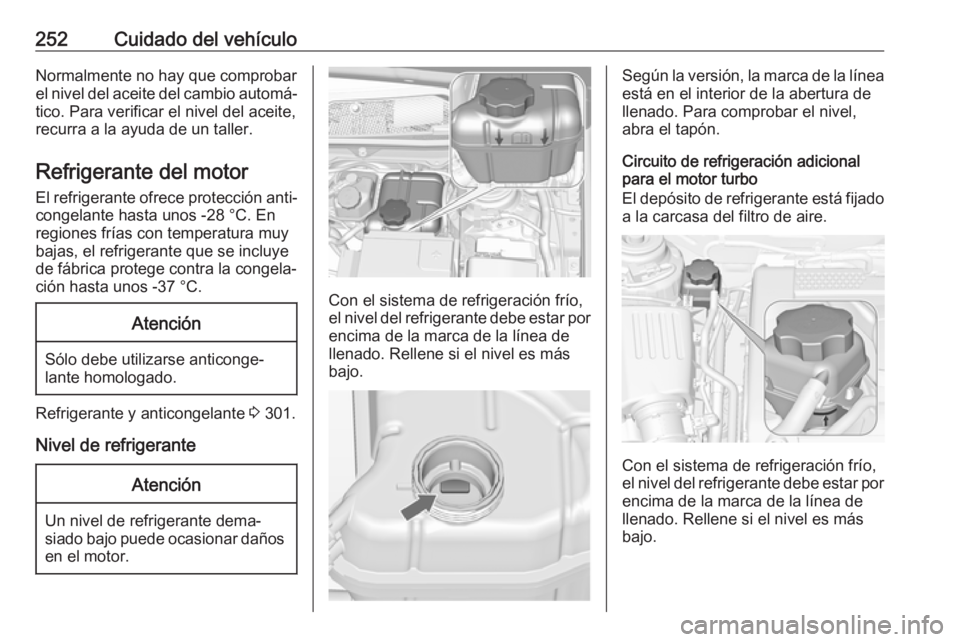

252Cuidado del vehículoNormalmente no hay que comprobar
el nivel del aceite del cambio automá‐
tico. Para verificar el nivel del aceite,
recurra a la ayuda de un taller.
Refrigerante del motor
El refrigerante ofrece protección anti‐
congelante hasta unos -28 °C. En
regiones frías con temperatura muy
bajas, el refrigerante que se incluye
de fábrica protege contra la congela‐ ción hasta unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 301.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de
llenado. Rellene si el nivel es más
bajo.
Según la versión, la marca de la línea
está en el interior de la abertura de llenado. Para comprobar el nivel,
abra el tapón.
Circuito de refrigeración adicional
para el motor turbo
El depósito de refrigerante está fijado
a la carcasa del filtro de aire.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de
llenado. Rellene si el nivel es más
bajo.

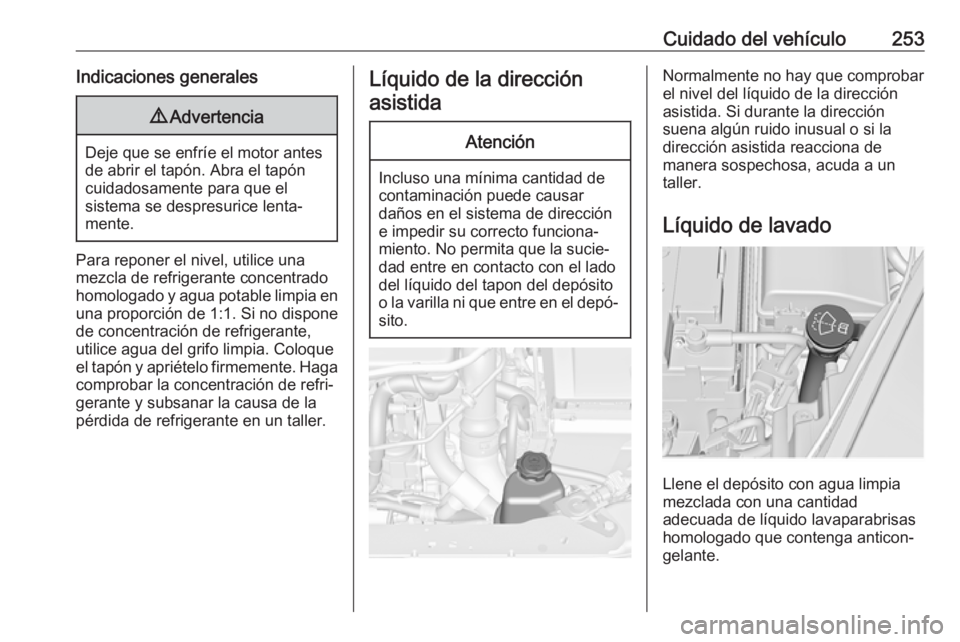

Cuidado del vehículo253Indicaciones generales9Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para reponer el nivel, utilice una
mezcla de refrigerante concentrado
homologado y agua potable limpia en
una proporción de 1:1. Si no dispone
de concentración de refrigerante,
utilice agua del grifo limpia. Coloque
el tapón y apriételo firmemente. Haga comprobar la concentración de refri‐
gerante y subsanar la causa de la pérdida de refrigerante en un taller.
Líquido de la dirección
asistidaAtención
Incluso una mínima cantidad de
contaminación puede causar
daños en el sistema de dirección
e impedir su correcto funciona‐
miento. No permita que la sucie‐
dad entre en contacto con el lado
del líquido del tapon del depósito
o la varilla ni que entre en el depó‐ sito.
Normalmente no hay que comprobar
el nivel del líquido de la dirección
asistida. Si durante la dirección
suena algún ruido inusual o si la
dirección asistida reacciona de
manera sospechosa, acuda a un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.

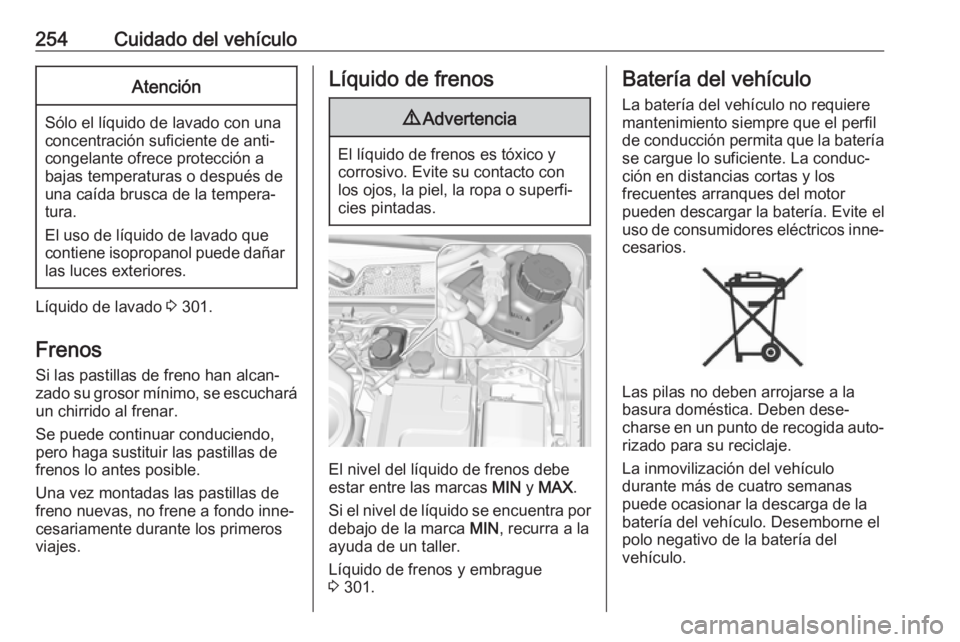

254Cuidado del vehículoAtención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o después de
una caída brusca de la tempera‐
tura.
El uso de líquido de lavado que
contiene isopropanol puede dañar
las luces exteriores.
Líquido de lavado 3 301.
Frenos
Si las pastillas de freno han alcan‐ zado su grosor mínimo, se escuchará un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas MIN y MAX .
Si el nivel de líquido se encuentra por
debajo de la marca MIN, recurra a la
ayuda de un taller.
Líquido de frenos y embrague
3 301.
Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐
cesarios.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería del vehículo. Desemborne el
polo negativo de la batería del
vehículo.

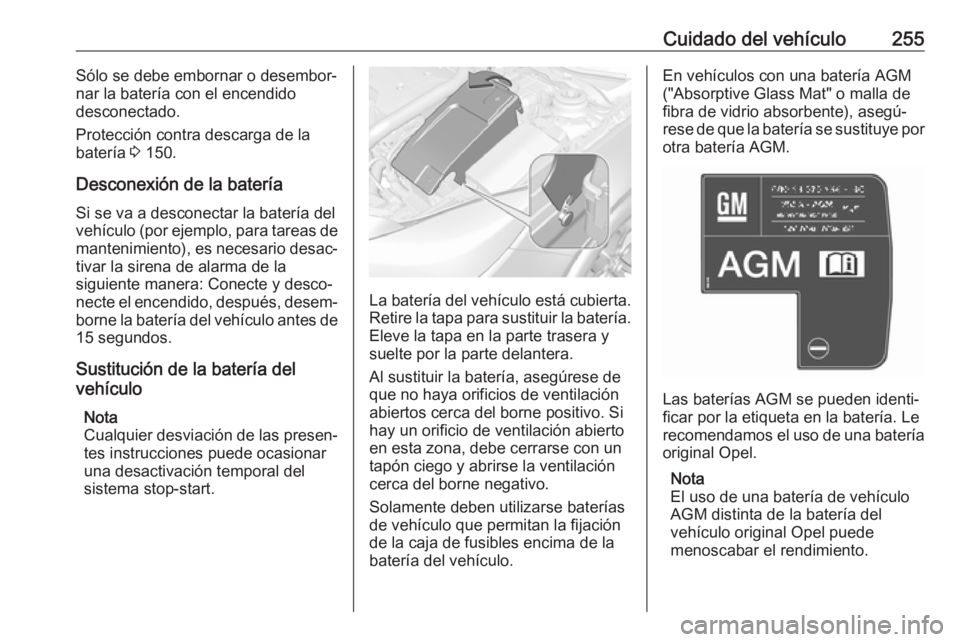

Cuidado del vehículo255Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 150.
Desconexión de la batería
Si se va a desconectar la batería del
vehículo (por ejemplo, para tareas de
mantenimiento), es necesario desac‐
tivar la sirena de alarma de la
siguiente manera: Conecte y desco‐
necte el encendido, después, desem‐
borne la batería del vehículo antes de 15 segundos.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del
sistema stop-start.
La batería del vehículo está cubierta. Retire la tapa para sustituir la batería.
Eleve la tapa en la parte trasera y
suelte por la parte delantera.
Al sustituir la batería, asegúrese de
que no haya orificios de ventilación
abiertos cerca del borne positivo. Si
hay un orificio de ventilación abierto
en esta zona, debe cerrarse con un
tapón ciego y abrirse la ventilación
cerca del borne negativo.
Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
En vehículos con una batería AGM
("Absorptive Glass Mat" o malla de
fibra de vidrio absorbente), asegú‐
rese de que la batería se sustituye por
otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del
vehículo original Opel puede
menoscabar el rendimiento.

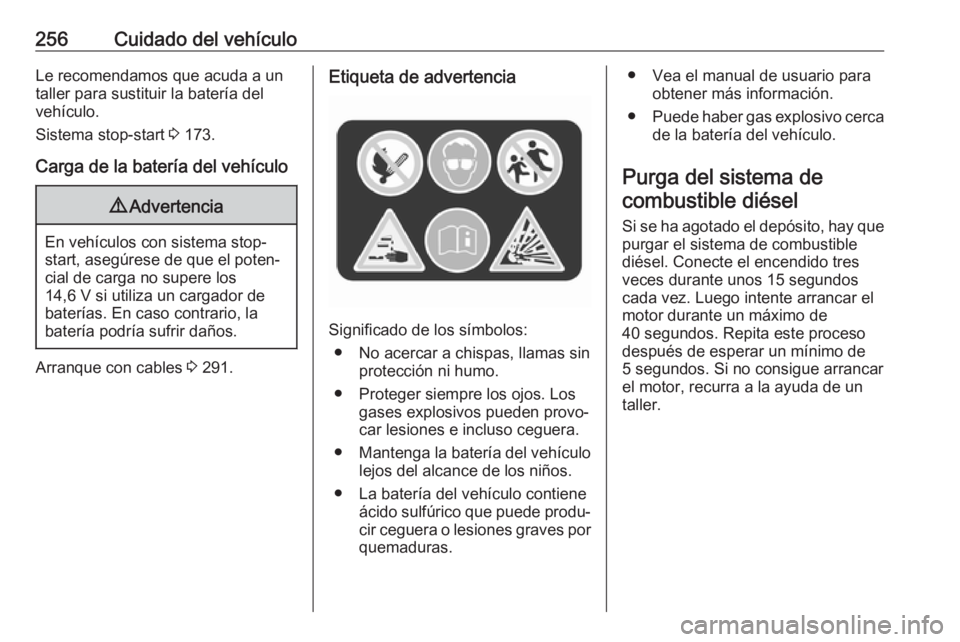

256Cuidado del vehículoLe recomendamos que acuda a un
taller para sustituir la batería del
vehículo.
Sistema stop-start 3 173.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de
baterías. En caso contrario, la
batería podría sufrir daños.
Arranque con cables 3 291.
Etiqueta de advertencia
Significado de los símbolos:
● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
● Vea el manual de usuario para obtener más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.
Purga del sistema de combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
5 segundos. Si no consigue arrancar el motor, recurra a la ayuda de un
taller.

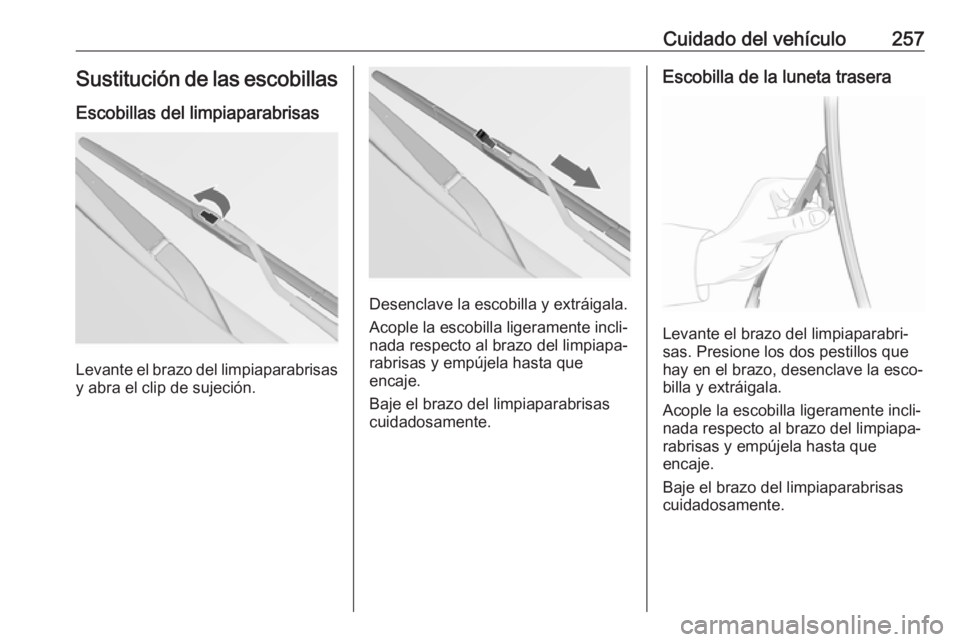

Cuidado del vehículo257Sustitución de las escobillas
Escobillas del limpiaparabrisas
Levante el brazo del limpiaparabrisas
y abra el clip de sujeción.
Desenclave la escobilla y extráigala.
Acople la escobilla ligeramente incli‐ nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Presione los dos pestillos que
hay en el brazo, desenclave la esco‐
billa y extráigala.
Acople la escobilla ligeramente incli‐ nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.

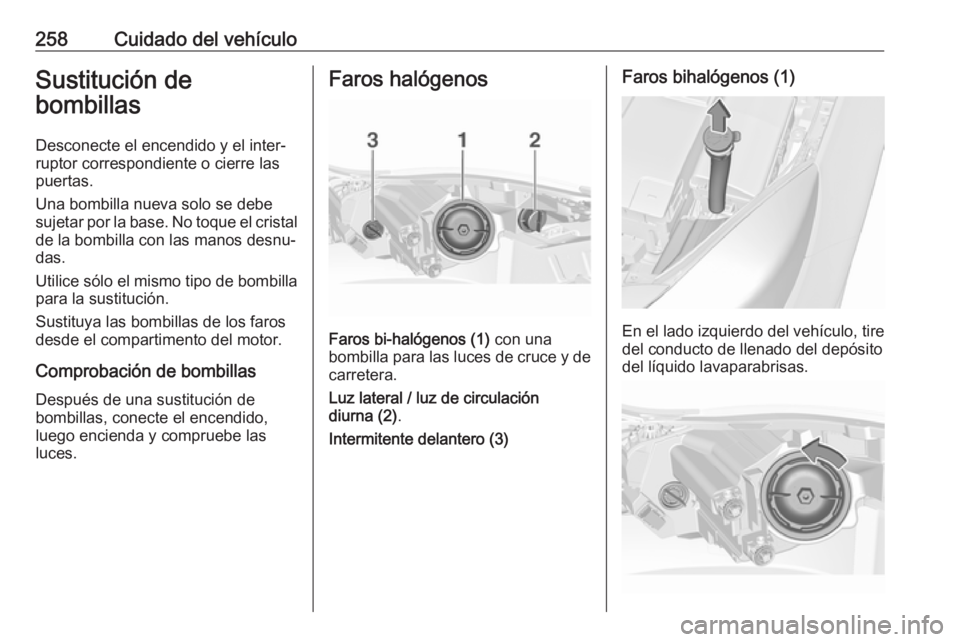

258Cuidado del vehículoSustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla
para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.Faros halógenos
Faros bi-halógenos (1) con una
bombilla para las luces de cruce y de
carretera.
Luz lateral / luz de circulación
diurna (2) .
Intermitente delantero (3)
Faros bihalógenos (1)
En el lado izquierdo del vehículo, tire
del conducto de llenado del depósito
del líquido lavaparabrisas.
