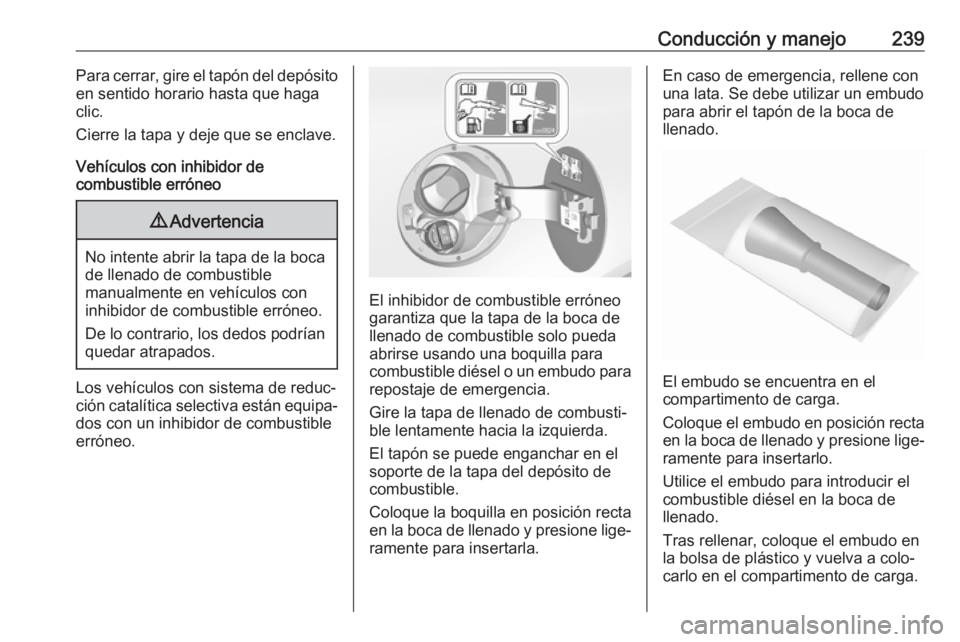

Conducción y manejo239Para cerrar, gire el tapón del depósito
en sentido horario hasta que haga
clic.
Cierre la tapa y deje que se enclave.
Vehículos con inhibidor de
combustible erróneo9 Advertencia
No intente abrir la tapa de la boca
de llenado de combustible
manualmente en vehículos con
inhibidor de combustible erróneo.
De lo contrario, los dedos podrían quedar atrapados.
Los vehículos con sistema de reduc‐
ción catalítica selectiva están equipa‐ dos con un inhibidor de combustible
erróneo.
El inhibidor de combustible erróneo garantiza que la tapa de la boca de
llenado de combustible solo pueda
abrirse usando una boquilla para
combustible diésel o un embudo para
repostaje de emergencia.
Gire la tapa de llenado de combusti‐
ble lentamente hacia la izquierda.
El tapón se puede enganchar en el
soporte de la tapa del depósito de
combustible.
Coloque la boquilla en posición recta
en la boca de llenado y presione lige‐ ramente para insertarla.
En caso de emergencia, rellene con
una lata. Se debe utilizar un embudo
para abrir el tapón de la boca de
llenado.
El embudo se encuentra en el
compartimento de carga.
Coloque el embudo en posición recta en la boca de llenado y presione lige‐ramente para insertarlo.
Utilice el embudo para introducir el combustible diésel en la boca de
llenado.
Tras rellenar, coloque el embudo en
la bolsa de plástico y vuelva a colo‐
carlo en el compartimento de carga.

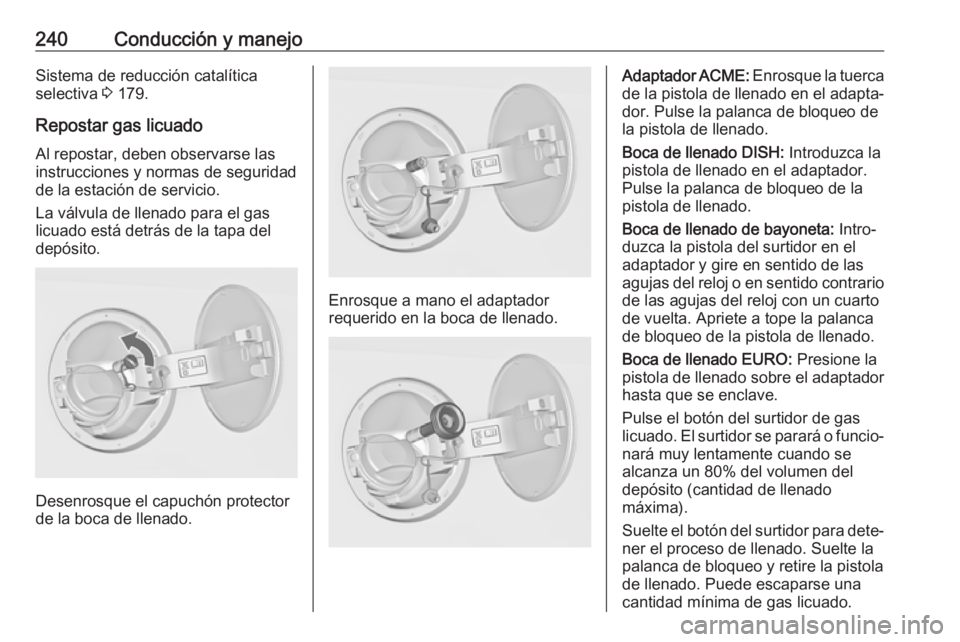

240Conducción y manejoSistema de reducción catalítica
selectiva 3 179.
Repostar gas licuado Al repostar, deben observarse las
instrucciones y normas de seguridad
de la estación de servicio.
La válvula de llenado para el gas
licuado está detrás de la tapa del
depósito.
Desenrosque el capuchón protector
de la boca de llenado.
Enrosque a mano el adaptador
requerido en la boca de llenado.
Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐ dor. Pulse la palanca de bloqueo de
la pistola de llenado.
Boca de llenado DISH: Introduzca la
pistola de llenado en el adaptador.
Pulse la palanca de bloqueo de la
pistola de llenado.
Boca de llenado de bayoneta: Intro‐
duzca la pistola del surtidor en el
adaptador y gire en sentido de las
agujas del reloj o en sentido contrario
de las agujas del reloj con un cuarto
de vuelta. Apriete a tope la palanca
de bloqueo de la pistola de llenado.
Boca de llenado EURO: Presione la
pistola de llenado sobre el adaptador hasta que se enclave.
Pulse el botón del surtidor de gas
licuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se
alcanza un 80% del volumen del
depósito (cantidad de llenado
máxima).
Suelte el botón del surtidor para dete‐ ner el proceso de llenado. Suelte la
palanca de bloqueo y retire la pistola
de llenado. Puede escaparse una
cantidad mínima de gas licuado.

Conducción y manejo241Desmonte el adaptador y guárdelo en
el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado tras soltar la palanca de bloqueo.
Evite su inhalación.
9 Advertencia
Por motivos de seguridad, el
depósito de gas licuado solo
debería llenarse hasta el 80% de
su capacidad.
La válvula múltiple del depósito de
gas licuado limita automáticamente la
cantidad de llenado. Si se hubiera
repostado una cantidad mayor, le
recomendamos no estacionar el
vehículo al sol hasta que la cantidad
sobrante se haya consumido.
Adaptadores de llenado
Como aún no se han normalizado los sistemas de llenado, son necesarios
distintos adaptadores que puede
obtener en su Distribuidor o Repara‐ dor Autorizado Opel.
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador de bayoneta: Países
Bajos, Noruega, España, Reino Unido
Adaptador EURO: España

242Conducción y manejo

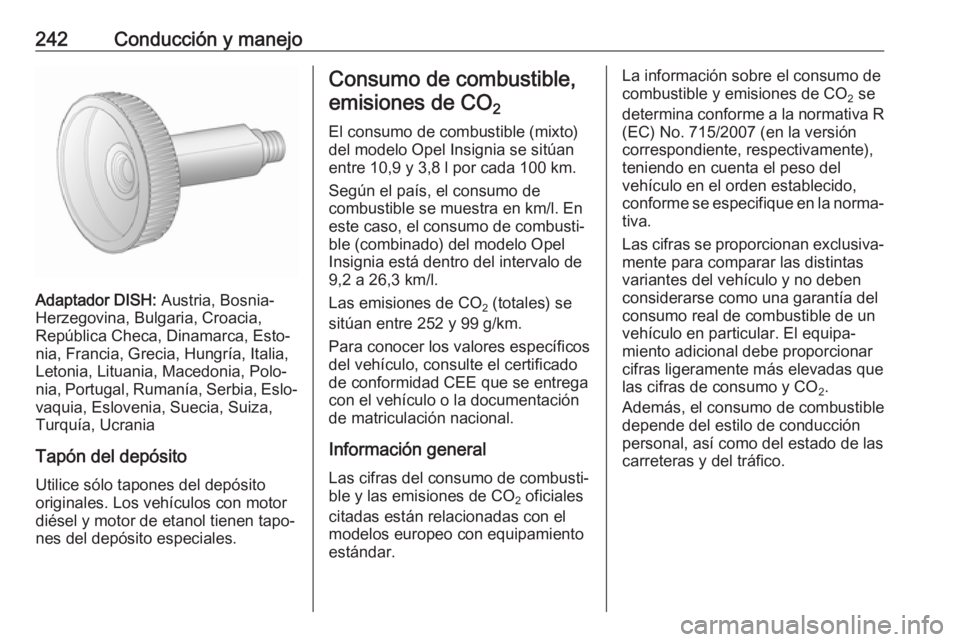

Adaptador DISH: Austria, Bosnia-
Herzegovina, Bulgaria, Croacia,
República Checa, Dinamarca, Esto‐
nia, Francia, Grecia, Hungría, Italia,
Letonia, Lituania, Macedonia, Polo‐
nia, Portugal, Rumanía, Serbia, Eslo‐
vaquia, Eslovenia, Suecia, Suiza,
Turquía, Ucrania
Tapón del depósito
Utilice sólo tapones del depósito
originales. Los vehículos con motor
diésel y motor de etanol tienen tapo‐
nes del depósito especiales.
Consumo de combustible,
emisiones de CO 2
El consumo de combustible (mixto)
del modelo Opel Insignia se sitúan
entre 10,9 y 3,8 l por cada 100 km.
Según el país, el consumo de
combustible se muestra en km/l. En
este caso, el consumo de combusti‐
ble (combinado) del modelo Opel
Insignia está dentro del intervalo de
9,2 a 26,3 km/l.
Las emisiones de CO 2 (totales) se
sitúan entre 252 y 99 g/km.
Para conocer los valores específicos
del vehículo, consulte el certificado
de conformidad CEE que se entrega
con el vehículo o la documentación
de matriculación nacional.
Información general
Las cifras del consumo de combusti‐
ble y las emisiones de CO 2 oficiales
citadas están relacionadas con el modelos europeo con equipamiento
estándar.La información sobre el consumo de
combustible y emisiones de CO 2 se
determina conforme a la normativa R (EC) No. 715/2007 (en la versión
correspondiente, respectivamente), teniendo en cuenta el peso del
vehículo en el orden establecido,
conforme se especifique en la norma‐
tiva.
Las cifras se proporcionan exclusiva‐
mente para comparar las distintas
variantes del vehículo y no deben
considerarse como una garantía del
consumo real de combustible de un
vehículo en particular. El equipa‐
miento adicional debe proporcionar
cifras ligeramente más elevadas que
las cifras de consumo y CO 2.
Además, el consumo de combustible
depende del estilo de conducción
personal, así como del estado de las
carreteras y del tráfico.

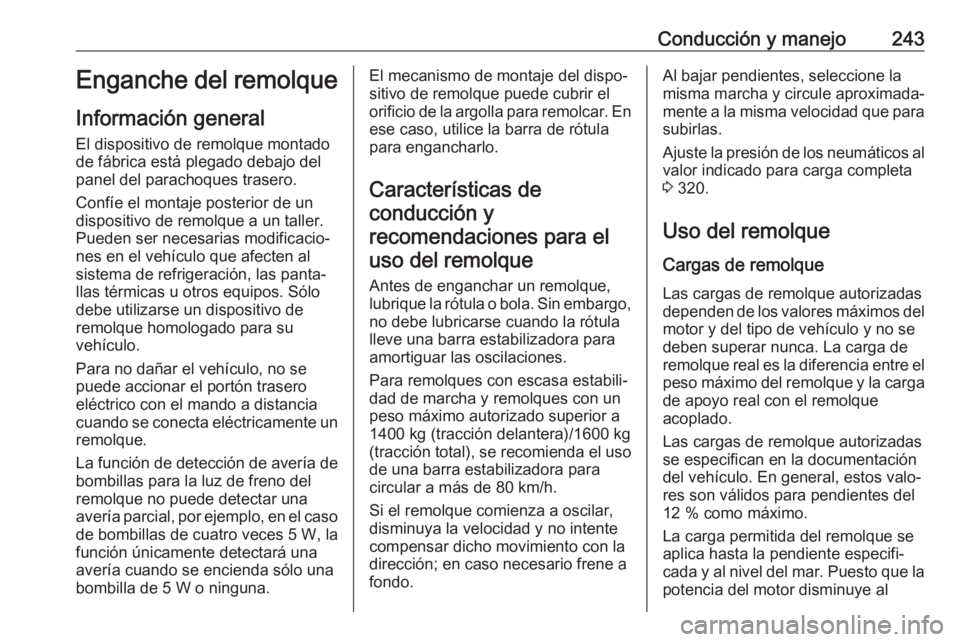

Conducción y manejo243Enganche del remolque
Información general El dispositivo de remolque montado
de fábrica está plegado debajo del
panel del parachoques trasero.
Confíe el montaje posterior de un
dispositivo de remolque a un taller.
Pueden ser necesarias modificacio‐
nes en el vehículo que afecten al
sistema de refrigeración, las panta‐
llas térmicas u otros equipos. Sólo
debe utilizarse un dispositivo de
remolque homologado para su
vehículo.
Para no dañar el vehículo, no se
puede accionar el portón trasero
eléctrico con el mando a distancia
cuando se conecta eléctricamente un
remolque.
La función de detección de avería de bombillas para la luz de freno del
remolque no puede detectar una
avería parcial, por ejemplo, en el caso
de bombillas de cuatro veces 5 W, la
función únicamente detectará una
avería cuando se encienda sólo una bombilla de 5 W o ninguna.El mecanismo de montaje del dispo‐
sitivo de remolque puede cubrir el
orificio de la argolla para remolcar. En
ese caso, utilice la barra de rótula
para engancharlo.
Características de
conducción y
recomendaciones para el uso del remolque
Antes de enganchar un remolque,
lubrique la rótula o bola. Sin embargo, no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1400 kg (tracción delantera)/1600 kg
(tracción total), se recomienda el uso
de una barra estabilizadora para
circular a más de 80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 320.
Uso del remolque Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no sedeben superar nunca. La carga de
remolque real es la diferencia entre el peso máximo del remolque y la carga
de apoyo real con el remolque
acoplado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12 % como máximo.
La carga permitida del remolque se
aplica hasta la pendiente especifi‐
cada y al nivel del mar. Puesto que la
potencia del motor disminuye al

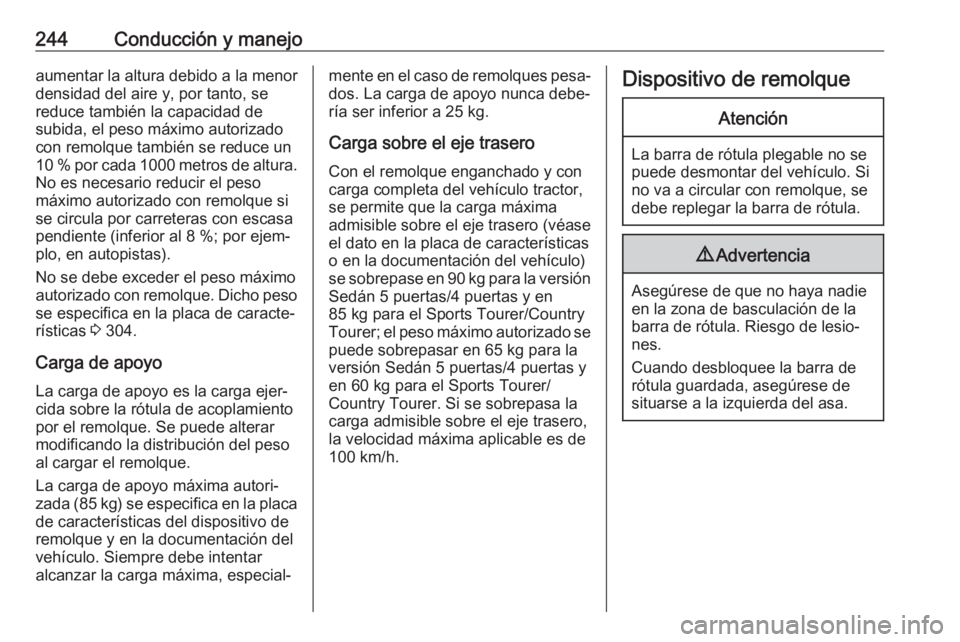

244Conducción y manejoaumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado con remolque también se reduce un
10 % por cada 1000 metros de altura. No es necesario reducir el peso
máximo autorizado con remolque si
se circula por carreteras con escasa
pendiente (inferior al 8 %; por ejem‐
plo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 304.
Carga de apoyo La carga de apoyo es la carga ejer‐cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐
zada (85 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo. Siempre debe intentar
alcanzar la carga máxima, especial‐mente en el caso de remolques pesa‐
dos. La carga de apoyo nunca debe‐
ría ser inferior a 25 kg.
Carga sobre el eje trasero Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características o en la documentación del vehículo)
se sobrepase en 90 kg para la versión
Sedán 5 puertas/4 puertas y en
85 kg para el Sports Tourer/Country
Tourer; el peso máximo autorizado se
puede sobrepasar en 65 kg para la
versión Sedán 5 puertas/4 puertas y
en 60 kg para el Sports Tourer/
Country Tourer. Si se sobrepasa la
carga admisible sobre el eje trasero,
la velocidad máxima aplicable es de
100 km/h.Dispositivo de remolqueAtención
La barra de rótula plegable no se
puede desmontar del vehículo. Si
no va a circular con remolque, se
debe replegar la barra de rótula.
9 Advertencia
Asegúrese de que no haya nadie
en la zona de basculación de la
barra de rótula. Riesgo de lesio‐
nes.
Cuando desbloquee la barra de
rótula guardada, asegúrese de
situarse a la izquierda del asa.

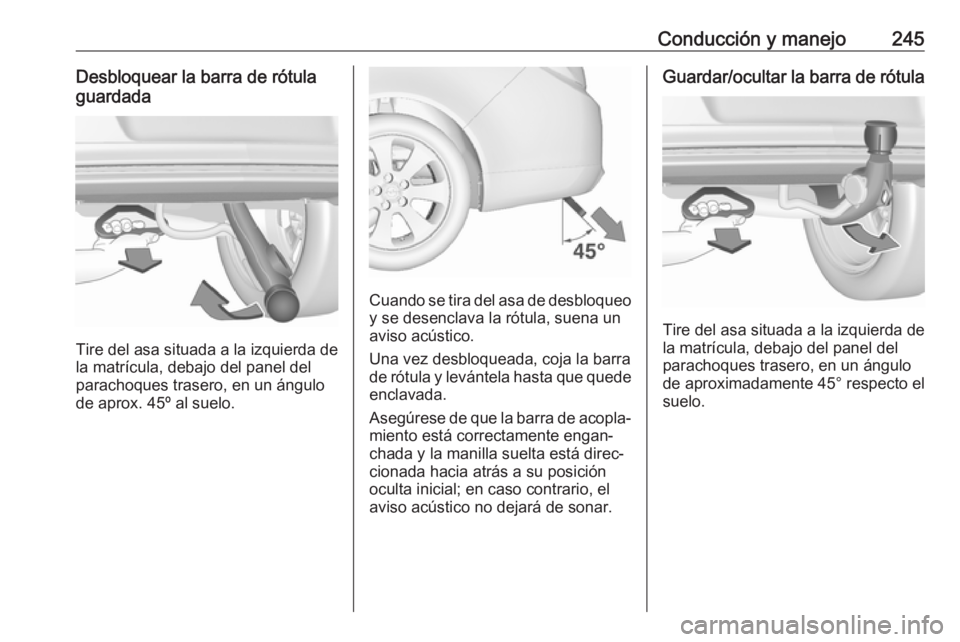

Conducción y manejo245Desbloquear la barra de rótula
guardada
Tire del asa situada a la izquierda de
la matrícula, debajo del panel del
parachoques trasero, en un ángulo
de aprox. 45º al suelo.
Cuando se tira del asa de desbloqueo y se desenclava la rótula, suena un
aviso acústico.
Una vez desbloqueada, coja la barra
de rótula y levántela hasta que quede
enclavada.
Asegúrese de que la barra de acopla‐ miento está correctamente engan‐
chada y la manilla suelta está direc‐
cionada hacia atrás a su posición
oculta inicial; en caso contrario, el
aviso acústico no dejará de sonar.
Guardar/ocultar la barra de rótula
Tire del asa situada a la izquierda de
la matrícula, debajo del panel del
parachoques trasero, en un ángulo
de aproximadamente 45° respecto el
suelo.

246Conducción y manejo

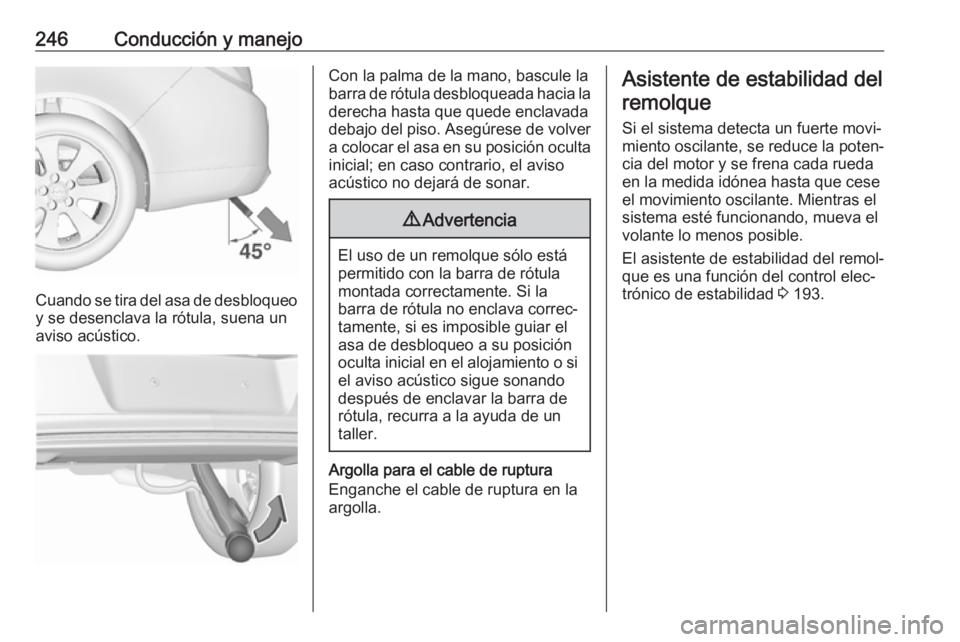

Cuando se tira del asa de desbloqueoy se desenclava la rótula, suena un
aviso acústico.
Con la palma de la mano, bascule la
barra de rótula desbloqueada hacia la
derecha hasta que quede enclavada
debajo del piso. Asegúrese de volver a colocar el asa en su posición oculta
inicial; en caso contrario, el aviso
acústico no dejará de sonar.9 Advertencia
El uso de un remolque sólo está
permitido con la barra de rótula
montada correctamente. Si la
barra de rótula no enclava correc‐ tamente, si es imposible guiar el
asa de desbloqueo a su posición
oculta inicial en el alojamiento o si el aviso acústico sigue sonando
después de enclavar la barra de
rótula, recurra a la ayuda de un
taller.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Asistente de estabilidad del
remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese
el movimiento oscilante. Mientras el
sistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 193.

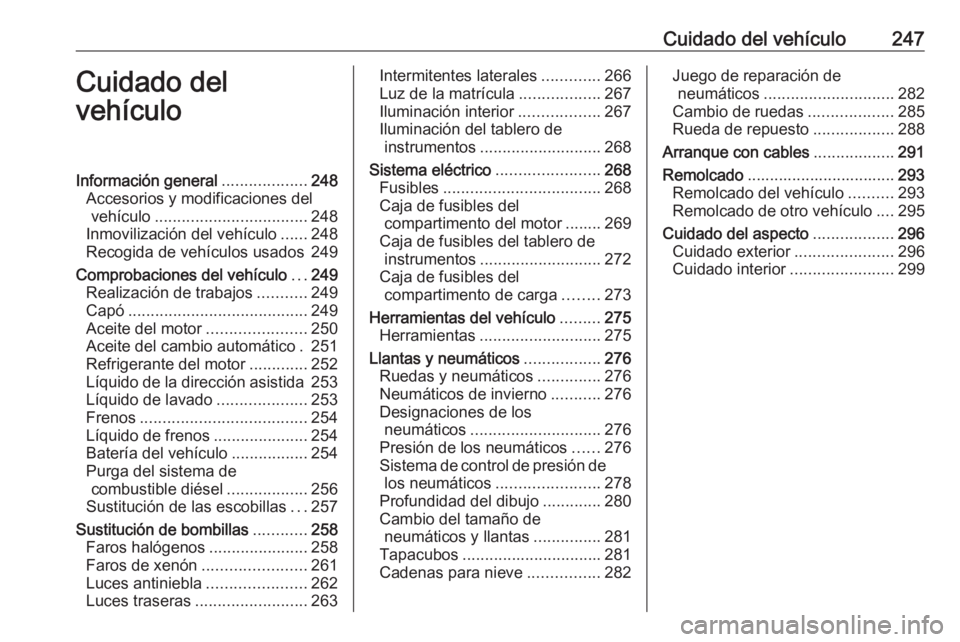

Cuidado del vehículo247Cuidado del
vehículoInformación general ...................248
Accesorios y modificaciones del vehículo .................................. 248
Inmovilización del vehículo ......248
Recogida de vehículos usados 249
Comprobaciones del vehículo ...249
Realización de trabajos ...........249
Capó ........................................ 249
Aceite del motor ......................250
Aceite del cambio automático . 251
Refrigerante del motor .............252
Líquido de la dirección asistida 253
Líquido de lavado ....................253
Frenos ..................................... 254
Líquido de frenos .....................254
Batería del vehículo .................254
Purga del sistema de combustible diésel ..................256
Sustitución de las escobillas ...257
Sustitución de bombillas ............258
Faros halógenos ......................258
Faros de xenón .......................261
Luces antiniebla ......................262
Luces traseras ......................... 263Intermitentes laterales .............266
Luz de la matrícula ..................267
Iluminación interior ..................267
Iluminación del tablero de instrumentos ........................... 268
Sistema eléctrico .......................268
Fusibles ................................... 268
Caja de fusibles del compartimento del motor ........ 269
Caja de fusibles del tablero de instrumentos ........................... 272
Caja de fusibles del compartimento de carga ........273
Herramientas del vehículo .........275
Herramientas ........................... 275
Llantas y neumáticos .................276
Ruedas y neumáticos ..............276
Neumáticos de invierno ...........276
Designaciones de los neumáticos ............................. 276
Presión de los neumáticos ......276
Sistema de control de presión de los neumáticos .......................278
Profundidad del dibujo .............280
Cambio del tamaño de
neumáticos y llantas ...............281
Tapacubos ............................... 281
Cadenas para nieve ................282Juego de reparación de
neumáticos ............................. 282
Cambio de ruedas ...................285
Rueda de repuesto ..................288
Arranque con cables ..................291
Remolcado ................................. 293
Remolcado del vehículo ..........293
Remolcado de otro vehículo ....295
Cuidado del aspecto ..................296
Cuidado exterior ......................296
Cuidado interior .......................299

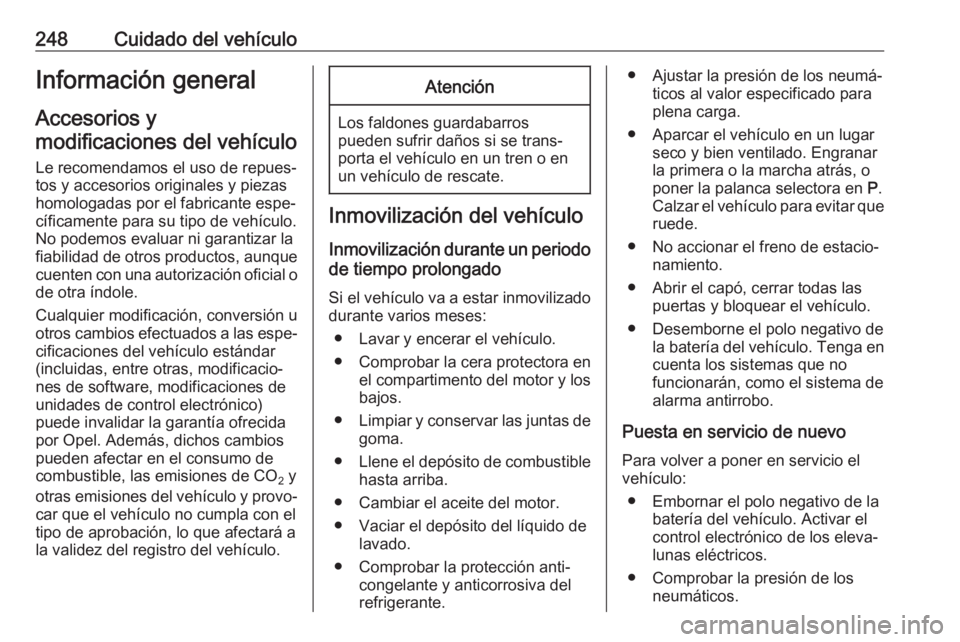

248Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar en el consumo de
combustible, las emisiones de CO 2 y
otras emisiones del vehículo y provo‐
car que el vehículo no cumpla con el
tipo de aprobación, lo que afectará a
la validez del registro del vehículo.Atención
Los faldones guardabarros
pueden sufrir daños si se trans‐
porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.
