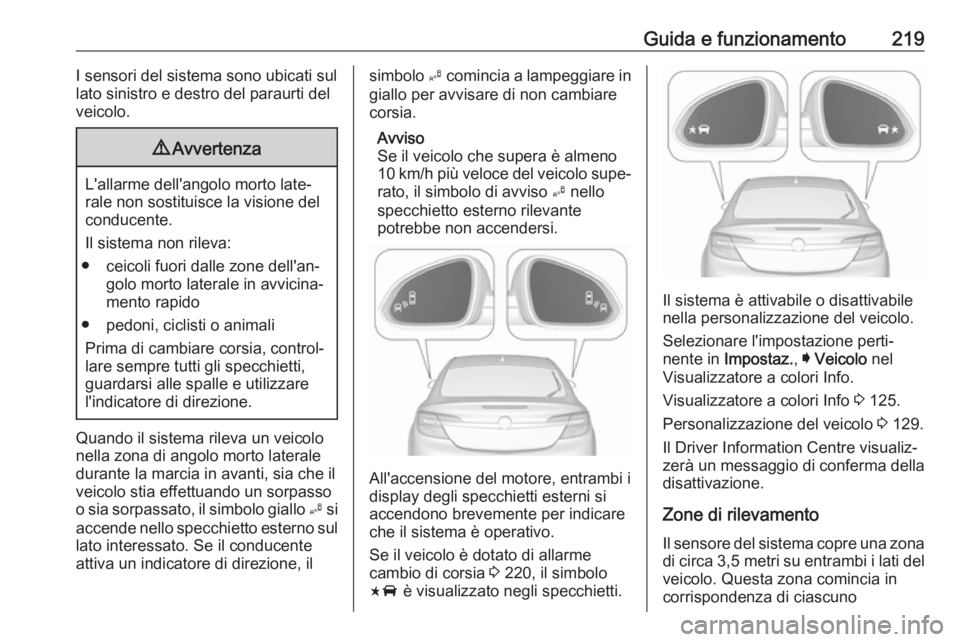

Guida e funzionamento219I sensori del sistema sono ubicati sul
lato sinistro e destro del paraurti del
veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐
mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, il simbolo giallo B si
accende nello specchietto esterno sul
lato interessato. Se il conducente attiva un indicatore di direzione, il
simbolo B comincia a lampeggiare in
giallo per avvisare di non cambiare
corsia.
Avviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Se il veicolo è dotato di allarme
cambio di corsia 3 220, il simbolo
F è visualizzato negli specchietti.
Il sistema è attivabile o disattivabile
nella personalizzazione del veicolo.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 125.
Personalizzazione del veicolo 3 129.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Il sensore del sistema copre una zona di circa 3,5 metri su entrambi i lati del
veicolo. Questa zona comincia in
corrispondenza di ciascuno

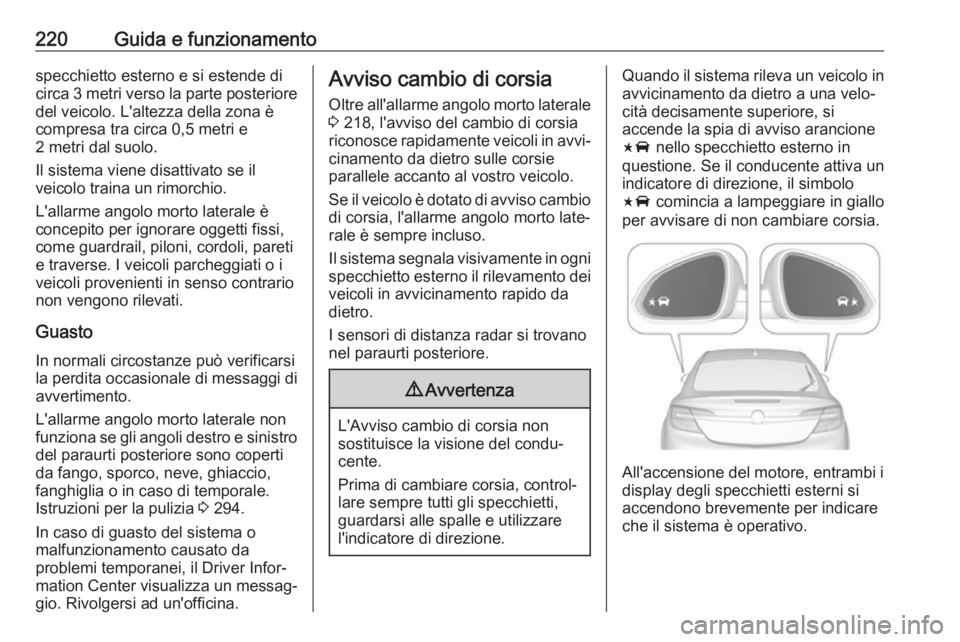

220Guida e funzionamentospecchietto esterno e si estende di
circa 3 metri verso la parte posteriore del veicolo. L'altezza della zona è
compresa tra circa 0,5 metri e
2 metri dal suolo.
Il sistema viene disattivato se il
veicolo traina un rimorchio.
L'allarme angolo morto laterale è
concepito per ignorare oggetti fissi,
come guardrail, piloni, cordoli, pareti
e traverse. I veicoli parcheggiati o i
veicoli provenienti in senso contrario
non vengono rilevati.
Guasto
In normali circostanze può verificarsi
la perdita occasionale di messaggi di
avvertimento.
L'allarme angolo morto laterale non funziona se gli angoli destro e sinistro del paraurti posteriore sono copertida fango, sporco, neve, ghiaccio,
fanghiglia o in caso di temporale.
Istruzioni per la pulizia 3 294.
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Center visualizza un messag‐
gio. Rivolgersi ad un'officina.Avviso cambio di corsia
Oltre all'allarme angolo morto laterale 3 218, l'avviso del cambio di corsia
riconosce rapidamente veicoli in avvi‐ cinamento da dietro sulle corsie
parallele accanto al vostro veicolo.
Se il veicolo è dotato di avviso cambio
di corsia, l'allarme angolo morto late‐
rale è sempre incluso.
Il sistema segnala visivamente in ogni
specchietto esterno il rilevamento dei
veicoli in avvicinamento rapido da
dietro.
I sensori di distanza radar si trovano
nel paraurti posteriore.9 Avvertenza
L'Avviso cambio di corsia non
sostituisce la visione del condu‐
cente.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo in
avvicinamento da dietro a una velo‐
cità decisamente superiore, si
accende la spia di avviso arancione F nello specchietto esterno in
questione. Se il conducente attiva un
indicatore di direzione, il simbolo
F comincia a lampeggiare in giallo
per avvisare di non cambiare corsia.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.

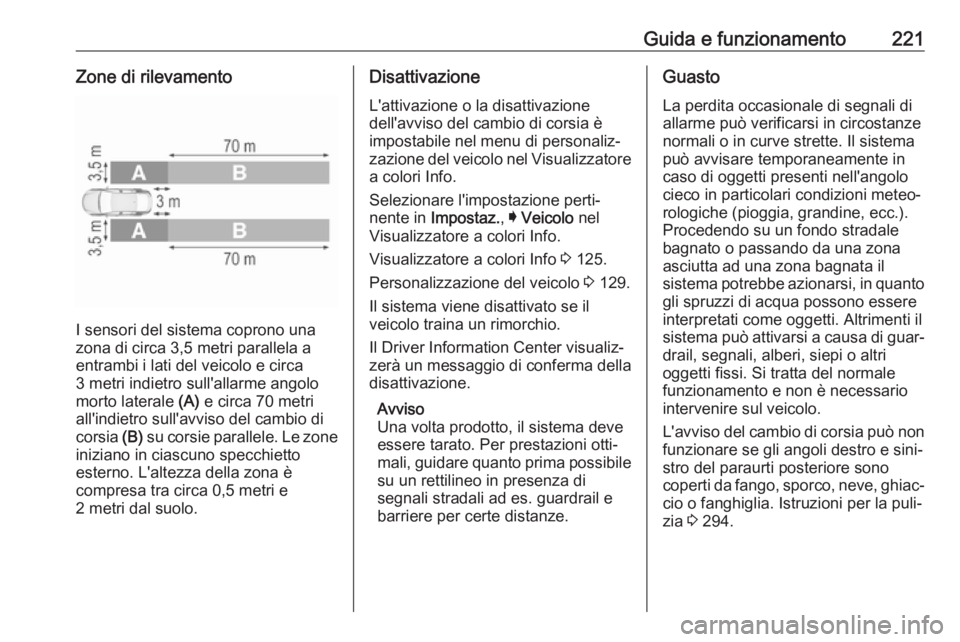

Guida e funzionamento221Zone di rilevamento
I sensori del sistema coprono una
zona di circa 3,5 metri parallela a
entrambi i lati del veicolo e circa
3 metri indietro sull'allarme angolo
morto laterale (A) e circa 70 metri
all'indietro sull'avviso del cambio di corsia (B) su corsie parallele. Le zone
iniziano in ciascuno specchietto
esterno. L'altezza della zona è
compresa tra circa 0,5 metri e
2 metri dal suolo.
Disattivazione
L'attivazione o la disattivazione
dell'avviso del cambio di corsia è
impostabile nel menu di personaliz‐
zazione del veicolo nel Visualizzatore
a colori Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 125.
Personalizzazione del veicolo 3 129.
Il sistema viene disattivato se il
veicolo traina un rimorchio.
Il Driver Information Center visualiz‐
zerà un messaggio di conferma della
disattivazione.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per prestazioni otti‐
mali, guidare quanto prima possibile su un rettilineo in presenza di
segnali stradali ad es. guardrail e
barriere per certe distanze.Guasto
La perdita occasionale di segnali di
allarme può verificarsi in circostanze normali o in curve strette. Il sistema
può avvisare temporaneamente in
caso di oggetti presenti nell'angolo
cieco in particolari condizioni meteo‐
rologiche (pioggia, grandine, ecc.).
Procedendo su un fondo stradale
bagnato o passando da una zona
asciutta ad una zona bagnata il
sistema potrebbe azionarsi, in quanto gli spruzzi di acqua possono essere
interpretati come oggetti. Altrimenti il
sistema può attivarsi a causa di guar‐
drail, segnali, alberi, siepi o altri
oggetti fissi. Si tratta del normale
funzionamento e non è necessario
intervenire sul veicolo.
L'avviso del cambio di corsia può non funzionare se gli angoli destro e sini‐stro del paraurti posteriore sono
coperti da fango, sporco, neve, ghiac‐
cio o fanghiglia. Istruzioni per la puli‐
zia 3 294.

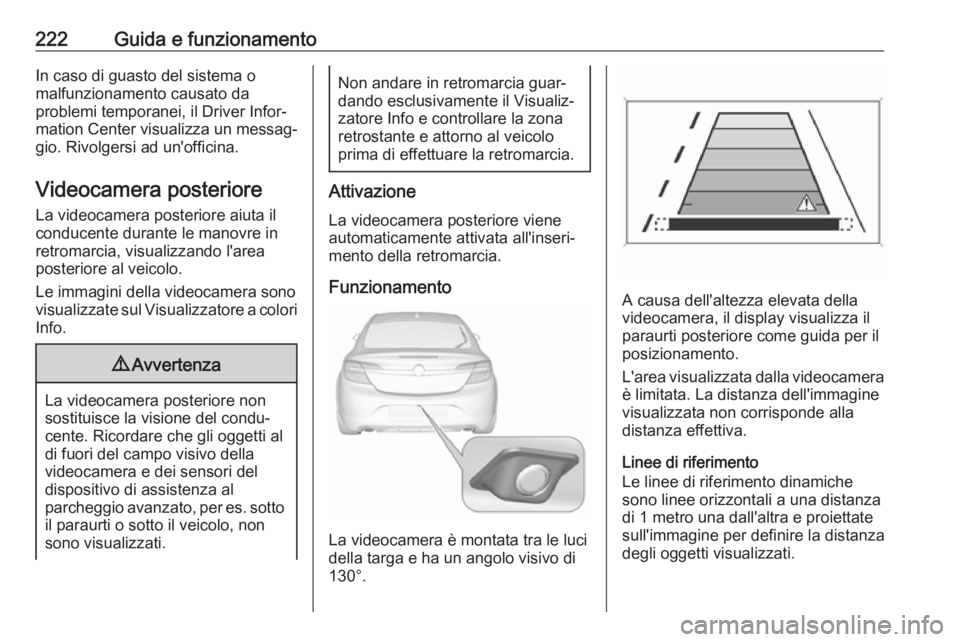

222Guida e funzionamentoIn caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Center visualizza un messag‐ gio. Rivolgersi ad un'officina.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia, visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di assistenza al
parcheggio avanzato, per es. sotto il paraurti o sotto il veicolo, non
sono visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
A causa dell'altezza elevata della
videocamera, il display visualizza il
paraurti posteriore come guida per il
posizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla
distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.

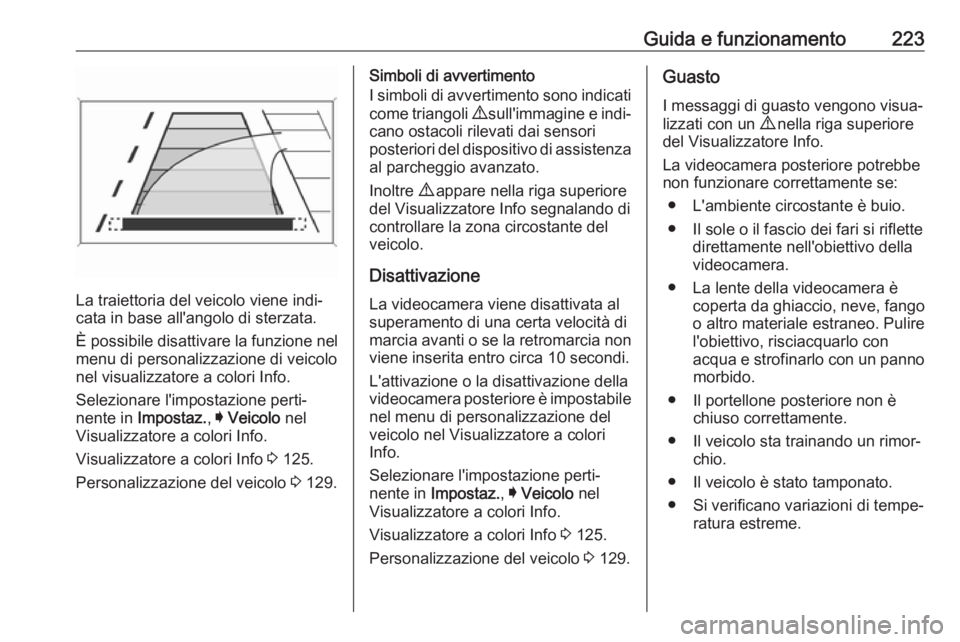

Guida e funzionamento223
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
È possibile disattivare la funzione nel menu di personalizzazione di veicolo
nel visualizzatore a colori Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 125.
Personalizzazione del veicolo 3 129.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e indi‐
cano ostacoli rilevati dai sensori
posteriori del dispositivo di assistenza al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del
veicolo.
Disattivazione
La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.
L'attivazione o la disattivazione della
videocamera posteriore è impostabile nel menu di personalizzazione del
veicolo nel Visualizzatore a colori
Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 125.
Personalizzazione del veicolo 3 129.Guasto
I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● La lente della videocamera è coperta da ghiaccio, neve, fango
o altro materiale estraneo. Pulire
l'obiettivo, risciacquarlo con
acqua e strofinarlo con un panno morbido.
● Il portellone posteriore non è chiuso correttamente.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.

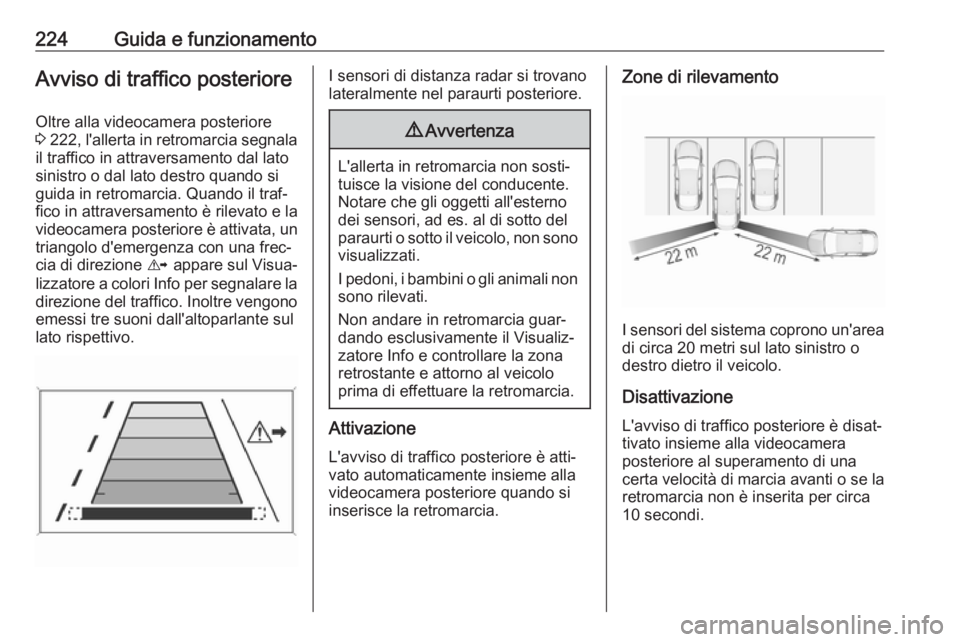

224Guida e funzionamentoAvviso di traffico posteriore
Oltre alla videocamera posteriore
3 222 , l'allerta in retromarcia segnala
il traffico in attraversamento dal lato
sinistro o dal lato destro quando si
guida in retromarcia. Quando il traf‐
fico in attraversamento è rilevato e la
videocamera posteriore è attivata, un
triangolo d'emergenza con una frec‐
cia di direzione K appare sul Visua‐
lizzatore a colori Info per segnalare la direzione del traffico. Inoltre vengono
emessi tre suoni dall'altoparlante sul
lato rispettivo.I sensori di distanza radar si trovano
lateralmente nel paraurti posteriore.9 Avvertenza
L'allerta in retromarcia non sosti‐
tuisce la visione del conducente.
Notare che gli oggetti all'esterno
dei sensori, ad es. al di sotto del
paraurti o sotto il veicolo, non sono visualizzati.
I pedoni, i bambini o gli animali non
sono rilevati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
L'avviso di traffico posteriore è atti‐
vato automaticamente insieme alla
videocamera posteriore quando si
inserisce la retromarcia.
Zone di rilevamento
I sensori del sistema coprono un'area di circa 20 metri sul lato sinistro o
destro dietro il veicolo.
Disattivazione
L'avviso di traffico posteriore è disat‐
tivato insieme alla videocamera
posteriore al superamento di una
certa velocità di marcia avanti o se la retromarcia non è inserita per circa
10 secondi.

Guida e funzionamento225L'attivazione o la disattivazione
dell'allerta in retromarcia è imposta‐
bile nel menu di personalizzazione
del veicolo nel Visualizzatore a colori
Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore a colori Info 3 125.
Personalizzazione del veicolo 3 129.
Guasto Il sistema potrebbe non funzionare
correttamente quando:
● I sensori sono coperti da ghiac‐ cio, neve, fango o altro materiale
estraneo.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo è stato tamponato.

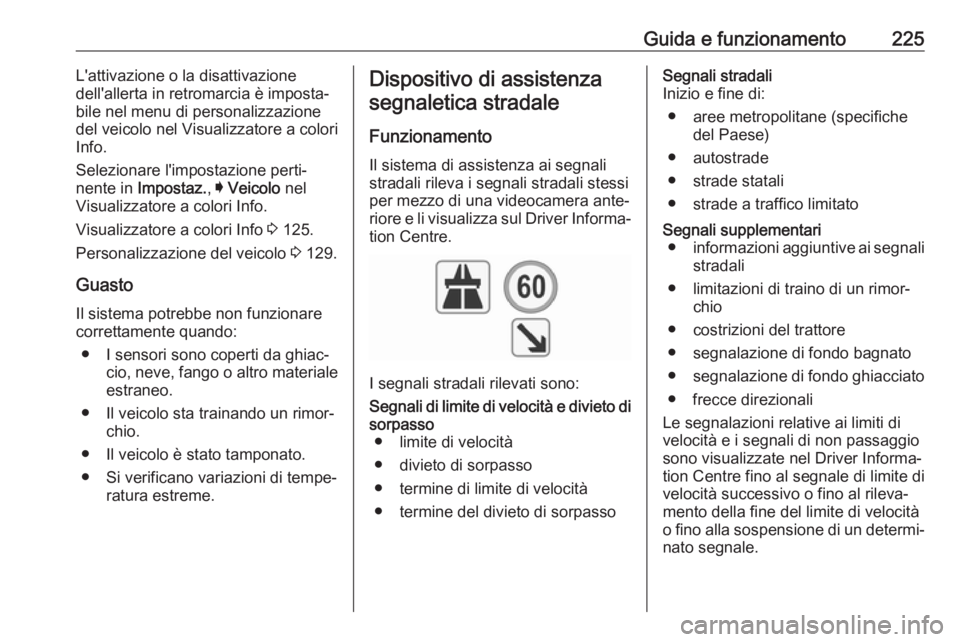

● Si verificano variazioni di tempe‐ ratura estreme.Dispositivo di assistenza
segnaletica stradale
Funzionamento
Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐ riore e li visualizza sul Driver Informa‐ tion Centre.
I segnali stradali rilevati sono:
Segnali di limite di velocità e divieto di sorpasso ● limite di velocità
● divieto di sorpasso
● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● frecce direzionali
Le segnalazioni relative ai limiti di
velocità e i segnali di non passaggio
sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di
velocità successivo o fino al rileva‐
mento della fine del limite di velocità
o fino alla sospensione di un determi‐ nato segnale.

226Guida e funzionamento

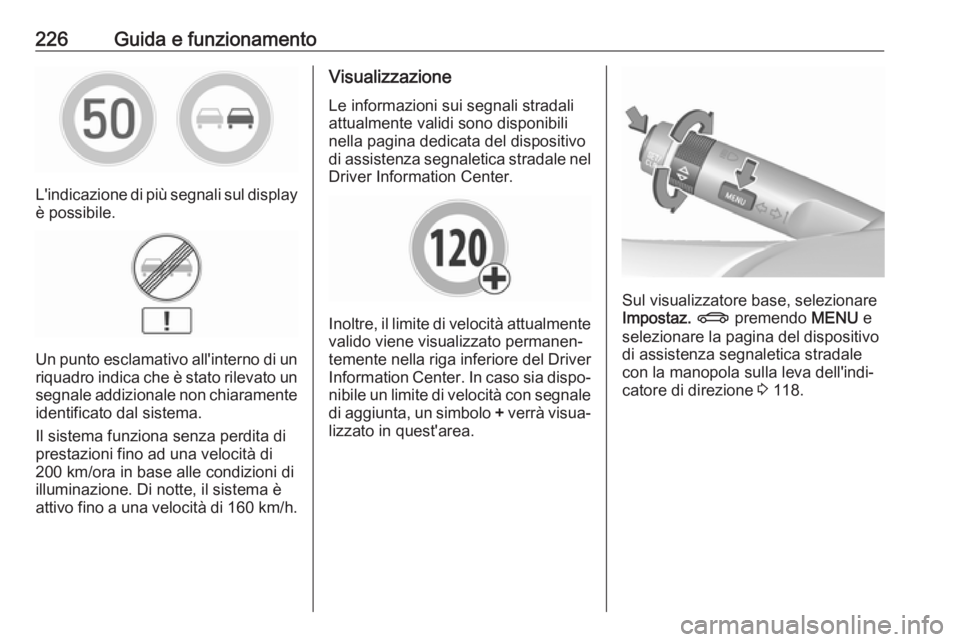

L'indicazione di più segnali sul displayè possibile.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un segnale addizionale non chiaramente
identificato dal sistema.
Il sistema funziona senza perdita di
prestazioni fino ad una velocità di
200 km/ora in base alle condizioni di
illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Visualizzazione
Le informazioni sui segnali stradali
attualmente validi sono disponibili
nella pagina dedicata del dispositivo di assistenza segnaletica stradale nel
Driver Information Center.
Inoltre, il limite di velocità attualmente valido viene visualizzato permanen‐
temente nella riga inferiore del Driver
Information Center. In caso sia dispo‐ nibile un limite di velocità con segnale
di aggiunta, un simbolo + verrà visua‐
lizzato in quest'area.
Sul visualizzatore base, selezionare
Impostaz. X premendo MENU e
selezionare la pagina del dispositivo
di assistenza segnaletica stradale
con la manopola sulla leva dell'indi‐
catore di direzione 3 118.

Guida e funzionamento227

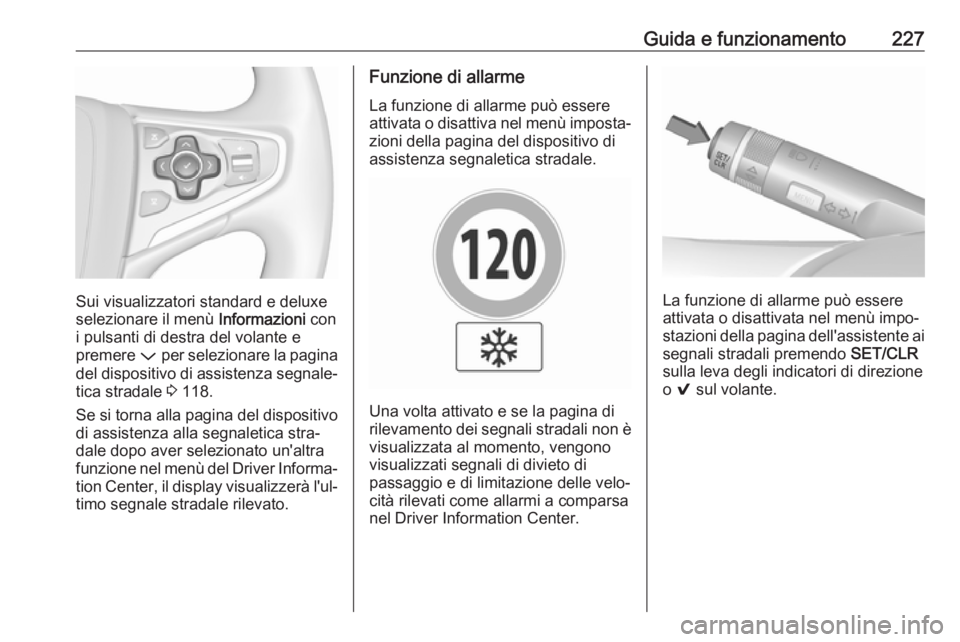

Sui visualizzatori standard e deluxe
selezionare il menù Informazioni con
i pulsanti di destra del volante e
premere P per selezionare la pagina
del dispositivo di assistenza segnale‐ tica stradale 3 118.
Se si torna alla pagina del dispositivo di assistenza alla segnaletica stra‐
dale dopo aver selezionato un'altra
funzione nel menù del Driver Informa‐
tion Center, il display visualizzerà l'ul‐
timo segnale stradale rilevato.
Funzione di allarme
La funzione di allarme può essere
attivata o disattiva nel menù imposta‐
zioni della pagina del dispositivo di
assistenza segnaletica stradale.
Una volta attivato e se la pagina di
rilevamento dei segnali stradali non è visualizzata al momento, vengono
visualizzati segnali di divieto di
passaggio e di limitazione delle velo‐
cità rilevati come allarmi a comparsa
nel Driver Information Center.
La funzione di allarme può essere
attivata o disattivata nel menù impo‐
stazioni della pagina dell'assistente ai
segnali stradali premendo SET/CLR
sulla leva degli indicatori di direzione o 9 sul volante.

228Guida e funzionamento

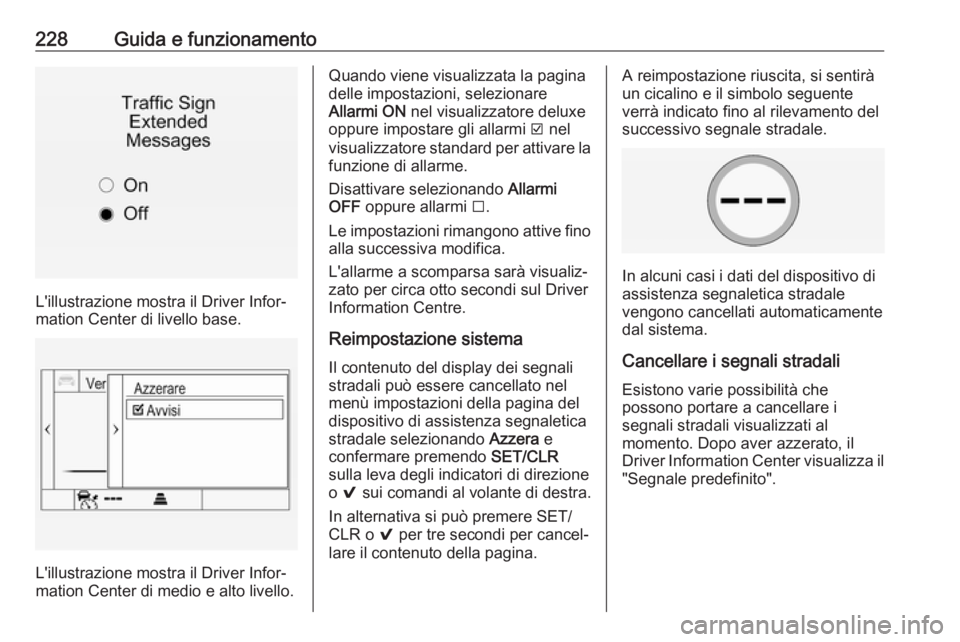

L'illustrazione mostra il Driver Infor‐
mation Center di livello base.
L'illustrazione mostra il Driver Infor‐
mation Center di medio e alto livello.
Quando viene visualizzata la pagina
delle impostazioni, selezionare
Allarmi ON nel visualizzatore deluxe
oppure impostare gli allarmi J nel
visualizzatore standard per attivare la
funzione di allarme.
Disattivare selezionando Allarmi
OFF oppure allarmi I.
Le impostazioni rimangono attive fino
alla successiva modifica.
L'allarme a scomparsa sarà visualiz‐
zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema Il contenuto del display dei segnali
stradali può essere cancellato nel
menù impostazioni della pagina del
dispositivo di assistenza segnaletica
stradale selezionando Azzera e
confermare premendo SET/CLR
sulla leva degli indicatori di direzione
o 9 sui comandi al volante di destra.
In alternativa si può premere SET/
CLR o 9 per tre secondi per cancel‐
lare il contenuto della pagina.A reimpostazione riuscita, si sentirà
un cicalino e il simbolo seguente
verrà indicato fino al rilevamento del
successivo segnale stradale.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo aver azzerato, il
Driver Information Center visualizza il
"Segnale predefinito".
