OPEL INSIGNIA 2017 Ohjekirja (in Finnish)

Valaistus129ValaistusUlkovalot.................................... 129
Valokytkin ................................ 129
Valoautomatiikka .....................130
Kaukovalot ............................... 130
Kaukovaloapu .......................... 131
Kaukovalovilkku .......................131
Ajovalojen kantaman säätö .....132
Ajovalot ajettaessa ulkomailla . 132
Päiväajovalot ........................... 132
Mukautuvat ajovalot ................133
Varoitusvilkut ........................... 135
Suunta- ja kaistanvaihtovilkut ..135
Etusumuvalot ........................... 136
Takasumuvalot ........................ 136
Seisontavalot ........................... 136
Peruutusvalot .......................... 136
Huurtuneet lamppujen suojukset ................................ 137
Sisävalot .................................... 137
Kojelaudan valaistuksen säätö 137
Lukuvalot ................................. 138
Häikäisysuojien valot ...............138
Valaistusominaisuudet ...............139
Keskikonsolin valaistus ...........139
Sisääntulovalot ........................ 139Poistumisvalot......................... 139
Akun purkautumisen esto ........140Ulkovalot
ValokytkinValokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO:Valoautomatiikka: Ulkovalot
kytkeytyvät päälle ja pois
päältä automaattisesti ulko‐
valaistusolosuhteista riip‐
puenm:Valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8:Sivuvalot9:Ajovalot

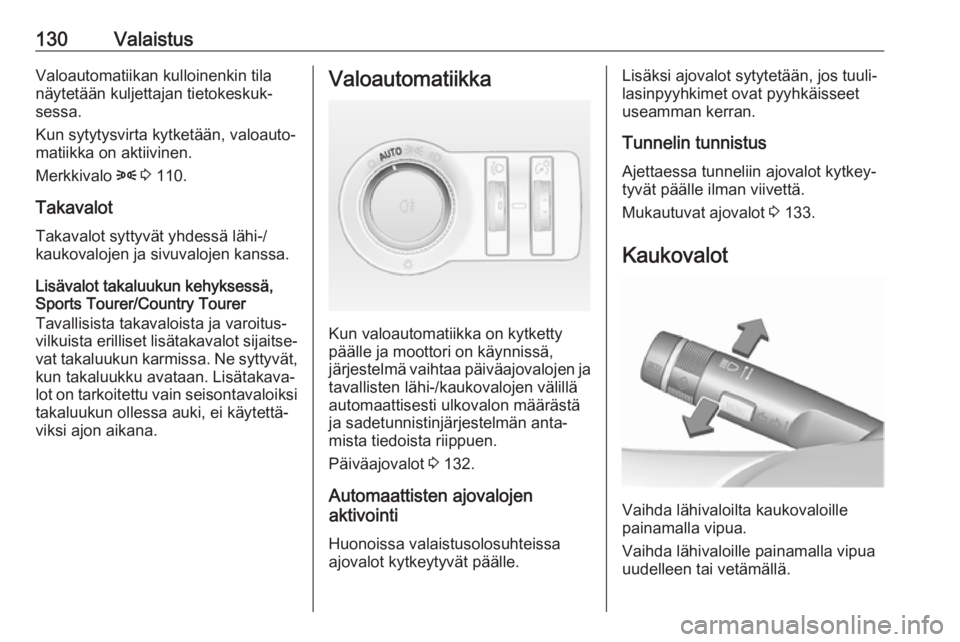

130ValaistusValoautomatiikan kulloinenkin tila
näytetään kuljettajan tietokeskuk‐
sessa.
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
Merkkivalo 8 3 110.
Takavalot Takavalot syttyvät yhdessä lähi-/kaukovalojen ja sivuvalojen kanssa.
Lisävalot takaluukun kehyksessä,
Sports Tourer/Country Tourer
Tavallisista takavaloista ja varoitus‐
vilkuista erilliset lisätakavalot sijaitse‐
vat takaluukun karmissa. Ne syttyvät, kun takaluukku avataan. Lisätakava‐
lot on tarkoitettu vain seisontavaloiksi takaluukun ollessa auki, ei käytettä‐
viksi ajon aikana.Valoautomatiikka
Kun valoautomatiikka on kytketty
päälle ja moottori on käynnissä,
järjestelmä vaihtaa päiväajovalojen ja tavallisten lähi-/kaukovalojen välillä
automaattisesti ulkovalon määrästä
ja sadetunnistinjärjestelmän anta‐
mista tiedoista riippuen.
Päiväajovalot 3 132.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa
ajovalot kytkeytyvät päälle.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
Tunnelin tunnistus
Ajettaessa tunneliin ajovalot kytkey‐
tyvät päälle ilman viivettä.
Mukautuvat ajovalot 3 133.
Kaukovalot
Vaihda lähivaloilta kaukovaloille
painamalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.

Valaistus131KaukovaloapuHalogeeniajovaloilla varustetun
version kuvaus. Kaukovaloapu kään‐
tyvillä ajovaloilla 3 133.
Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa automaattisesti lähiva‐
loille, kun:
● Tunnistin havaitsee vastaantule‐ vien tai edellä ajavien autojen
valot.
● Auton nopeus on alle 20 km/h.
● On sumuista tai sataa lunta.
● Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.Aktivointi
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti
auton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 110.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan
kaukovalojen ollessa päällä, kauko‐
valoapu aktivoituu.
Jos kaukovalovilkku aktivoidaan
kaukovalojen ollessa pois päältä,
kaukovaloapu pysyy aktivoituna.
Kaukovaloavun viimeisin asetus
tallennetaan, kun sytytysvirta kytke‐
tään uudelleen.
Kaukovalovilkku Kaukovalovilkkua käytetään vetä‐
mällä vipua.

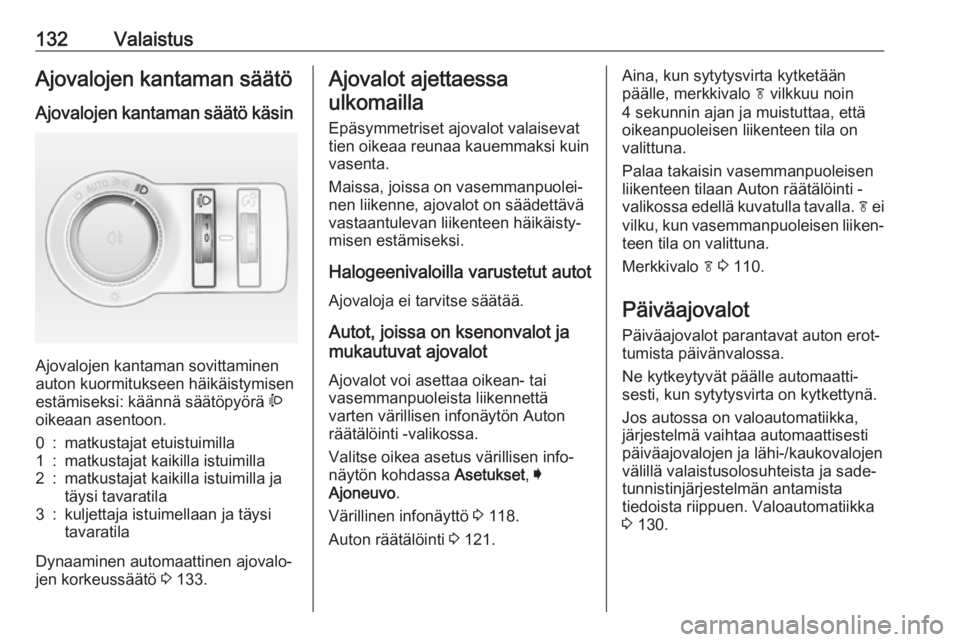

132ValaistusAjovalojen kantaman säätöAjovalojen kantaman säätö käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0:matkustajat etuistuimilla1:matkustajat kaikilla istuimilla2:matkustajat kaikilla istuimilla ja
täysi tavaratila3:kuljettaja istuimellaan ja täysi
tavaratila
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 133.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Halogeenivaloilla varustetut autot
Ajovaloja ei tarvitse säätää.
Autot, joissa on ksenonvalot ja
mukautuvat ajovalot
Ajovalot voi asettaa oikean- tai
vasemmanpuoleista liikennettä
varten värillisen infonäytön Auton
räätälöinti -valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 121.Aina, kun sytytysvirta kytketään
päälle, merkkivalo f vilkkuu noin
4 sekunnin ajan ja muistuttaa, että
oikeanpuoleisen liikenteen tila on
valittuna.
Palaa takaisin vasemmanpuoleisen
liikenteen tilaan Auton räätälöinti -
valikossa edellä kuvatulla tavalla. f ei
vilku, kun vasemmanpuoleisen liiken‐
teen tila on valittuna.
Merkkivalo f 3 110.
Päiväajovalot Päiväajovalot parantavat auton erot‐tumista päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Jos autossa on valoautomatiikka, järjestelmä vaihtaa automaattisesti
päiväajovalojen ja lähi-/kaukovalojen
välillä valaistusolosuhteista ja sade‐
tunnistinjärjestelmän antamista
tiedoista riippuen. Valoautomatiikka
3 130.

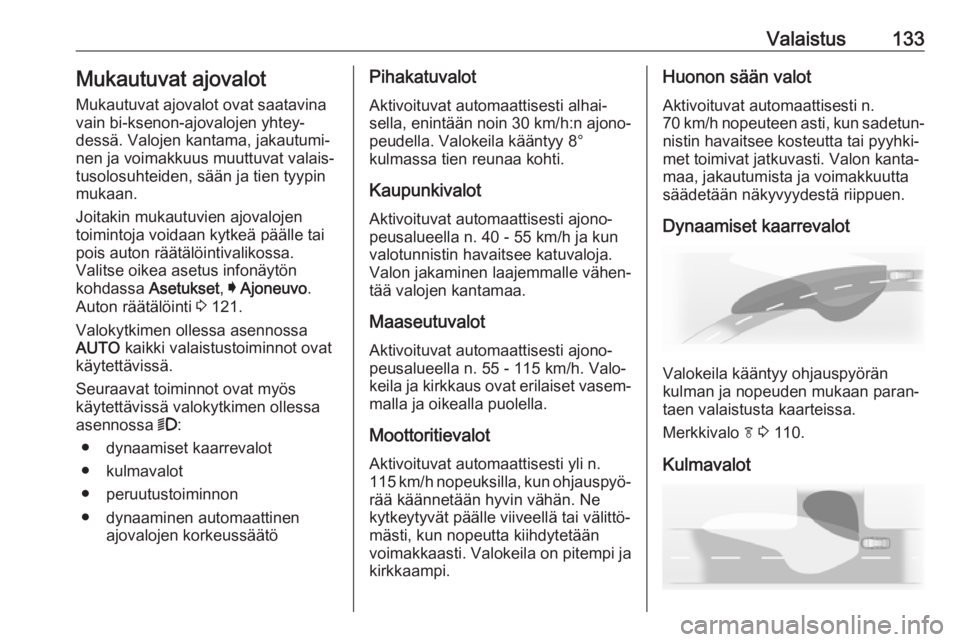

Valaistus133Mukautuvat ajovalotMukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.
Joitakin mukautuvien ajovalojen
toimintoja voidaan kytkeä päälle tai
pois auton räätälöintivalikossa.
Valitse oikea asetus infonäytön
kohdassa Asetukset, I Ajoneuvo .
Auton räätälöinti 3 121.
Valokytkimen ollessa asennossa
AUTO kaikki valaistustoiminnot ovat
käytettävissä.
Seuraavat toiminnot ovat myös
käytettävissä valokytkimen ollessa
asennossa 9:
● dynaamiset kaarrevalot
● kulmavalot
● peruutustoiminnon
● dynaaminen automaattinen ajovalojen korkeussäätöPihakatuvalot
Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h:n ajono‐
peudella. Valokeila kääntyy 8°
kulmassa tien reunaa kohti.
Kaupunkivalot Aktivoituvat automaattisesti ajono‐
peusalueella n. 40 - 55 km/h ja kun valotunnistin havaitsee katuvaloja.
Valon jakaminen laajemmalle vähen‐
tää valojen kantamaa.
Maaseutuvalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 55 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐ malla ja oikealla puolella.
Moottoritievalot
Aktivoituvat automaattisesti yli n.
115 km/h nopeuksilla, kun ohjauspyö‐ rää käännetään hyvin vähän. Ne
kytkeytyvät päälle viiveellä tai välittö‐
mästi, kun nopeutta kiihdytetään
voimakkaasti. Valokeila on pitempi ja
kirkkaampi.Huonon sään valot
Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐ nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän
kulman ja nopeuden mukaan paran‐
taen valaistusta kaarteissa.
Merkkivalo f 3 110.
Kulmavalot

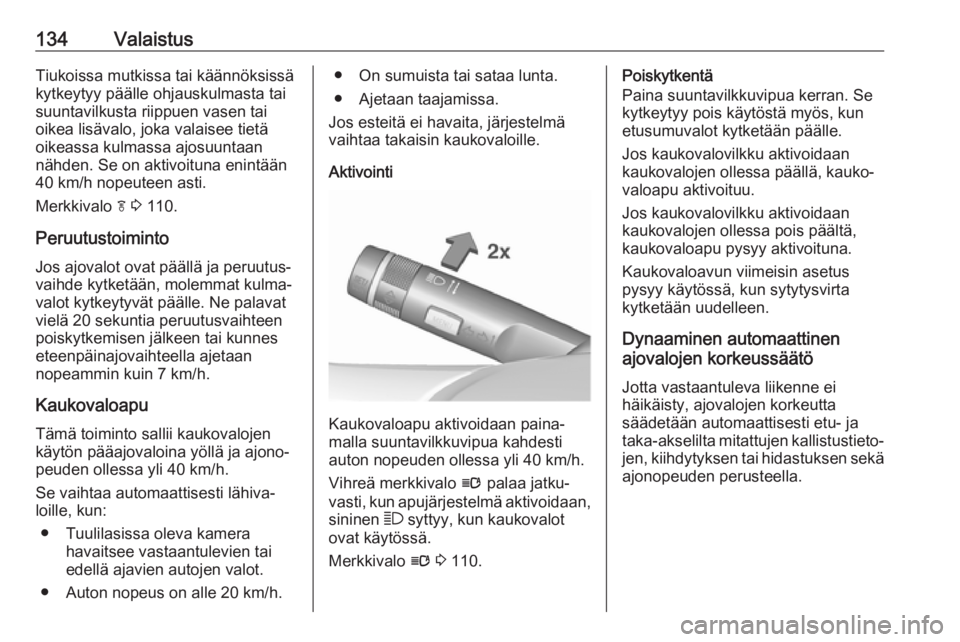

134ValaistusTiukoissa mutkissa tai käännöksissä
kytkeytyy päälle ohjauskulmasta tai
suuntavilkusta riippuen vasen tai
oikea lisävalo, joka valaisee tietä
oikeassa kulmassa ajosuuntaan
nähden. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 110.
Peruutustoiminto Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan
nopeammin kuin 7 km/h.
Kaukovaloapu Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa automaattisesti lähiva‐
loille, kun:
● Tuulilasissa oleva kamera havaitsee vastaantulevien tai
edellä ajavien autojen valot.
● Auton nopeus on alle 20 km/h.● On sumuista tai sataa lunta.
● Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Aktivointi
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti
auton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 110.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan
kaukovalojen ollessa päällä, kauko‐
valoapu aktivoituu.
Jos kaukovalovilkku aktivoidaan
kaukovalojen ollessa pois päältä,
kaukovaloapu pysyy aktivoituna.
Kaukovaloavun viimeisin asetus
pysyy käytössä, kun sytytysvirta
kytketään uudelleen.
Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei
häikäisty, ajovalojen korkeutta
säädetään automaattisesti etu- ja taka-akselilta mitattujen kallistustieto‐
jen, kiihdytyksen tai hidastuksen sekä ajonopeuden perusteella.

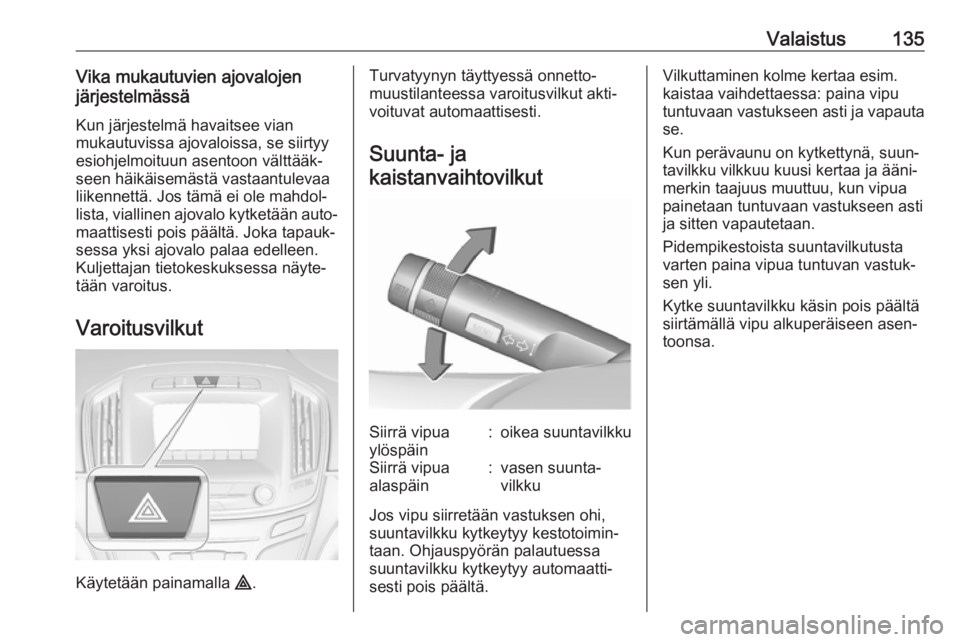

Valaistus135Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian
mukautuvissa ajovaloissa, se siirtyy
esiohjelmoituun asentoon välttääk‐
seen häikäisemästä vastaantulevaa
liikennettä. Jos tämä ei ole mahdol‐ lista, viallinen ajovalo kytketään auto‐ maattisesti pois päältä. Joka tapauk‐
sessa yksi ajovalo palaa edelleen.
Kuljettajan tietokeskuksessa näyte‐
tään varoitus.
Varoitusvilkut
Käytetään painamalla ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin:oikea suuntavilkkuSiirrä vipua
alaspäin:vasen suunta‐
vilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkuttaminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu
tuntuvaan vastukseen asti ja vapauta se.
Kun perävaunu on kytkettynä, suun‐
tavilkku vilkkuu kuusi kertaa ja ääni‐
merkin taajuus muuttuu, kun vipua painetaan tuntuvaan vastukseen asti
ja sitten vapautetaan.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐ sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.

136ValaistusEtusumuvalot
Käytetään painamalla >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalot
Käytetään painamalla r.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain
etusumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan
(vasen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde
valittu.

Valaistus137Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua
lyhyeksi ajaksi epäsuotuisessa
kylmänkosteassa säässä, kovalla
sateella ja auton pesun jälkeen.
Kosteus haihtuu hetken päästä itses‐
tään. Voit auttaa haihtumista kytke‐
mällä valot päälle.Sisävalot
Kojelaudan valaistuksensäätö
Seuraavien valojen kirkkautta
voidaan säätää ulkovalojen palaessa:
● kojelaudan valaistus
● Infonäyttö
● kattovalo
● kytkimien ja käyttösäätimien valaistus
Käännä säätöpyörää A ja pidä
paikallaan, kunnes kirkkaus on halua‐ mallasi tasolla.
Autoissa, joissa on valoanturi, kirk‐kautta voidaan säätää ainoastaan,
kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet.
Sisävalot Etu- ja takasisävalot syttyvät sisään jaulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐ muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävalo

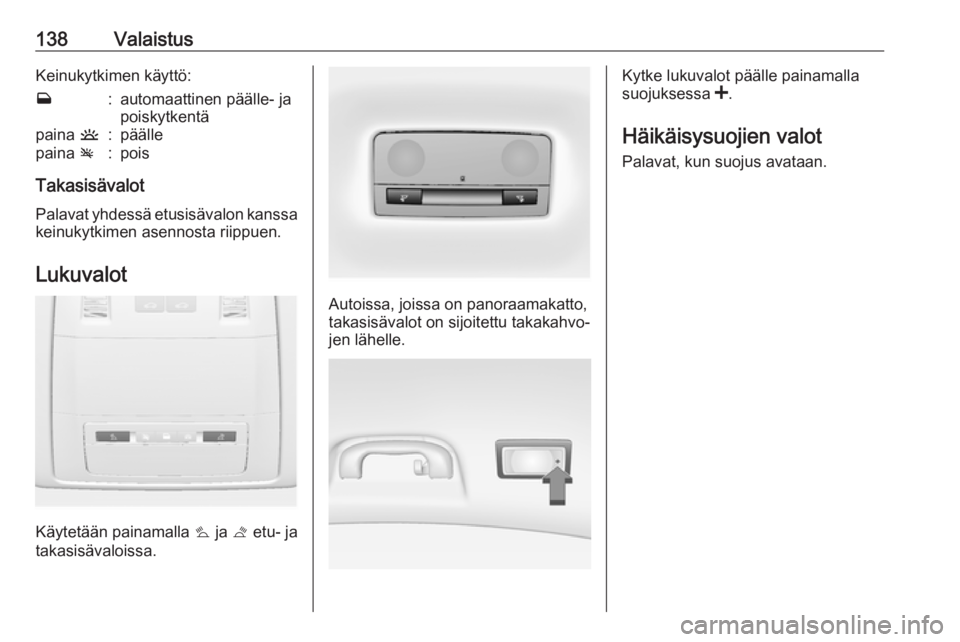

138ValaistusKeinukytkimen käyttö:w:automaattinen päälle- ja
poiskytkentäpaina u:päällepaina v:pois
Takasisävalot
Palavat yhdessä etusisävalon kanssa
keinukytkimen asennosta riippuen.
Lukuvalot
Käytetään painamalla s ja t etu- ja
takasisävaloissa.
Autoissa, joissa on panoraamakatto,
takasisävalot on sijoitettu takakahvo‐
jen lähelle.
Kytke lukuvalot päälle painamalla
suojuksessa <.
Häikäisysuojien valot Palavat, kun suojus avataan.
