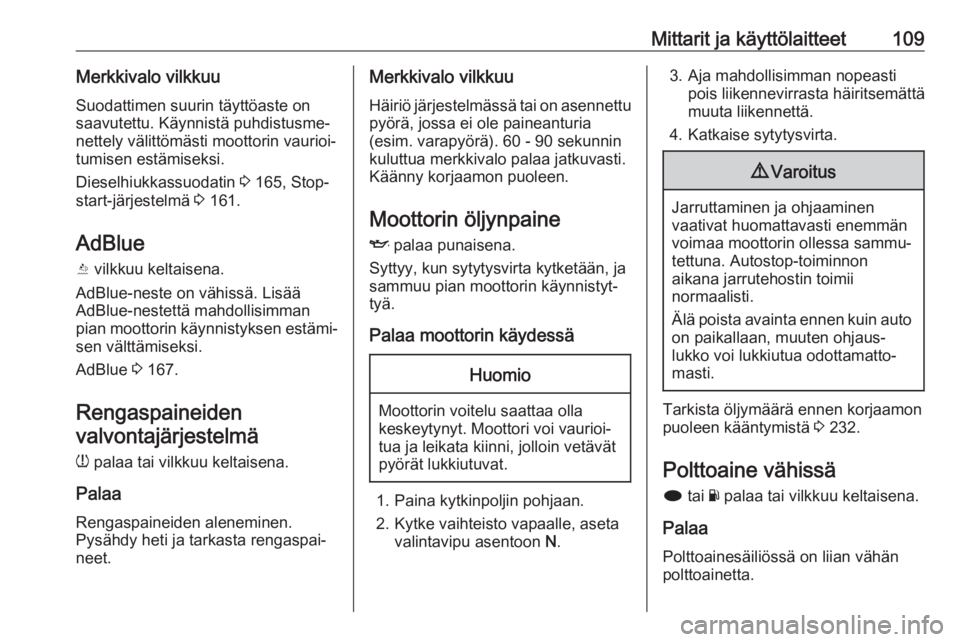

Mittarit ja käyttölaitteet109Merkkivalo vilkkuuSuodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 165, Stop-
start-järjestelmä 3 161.
AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
AdBlue 3 167.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen.Pysähdy heti ja tarkasta rengaspai‐
neet.Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). 60 - 90 sekunnin
kuluttua merkkivalo palaa jatkuvasti.
Käänny korjaamon puoleen.
Moottorin öljynpaine I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti
pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna. Autostop-toiminnon
aikana jarrutehostin toimii
normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä ennen korjaamon puoleen kääntymistä 3 232.
Polttoaine vähissä
i tai Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.

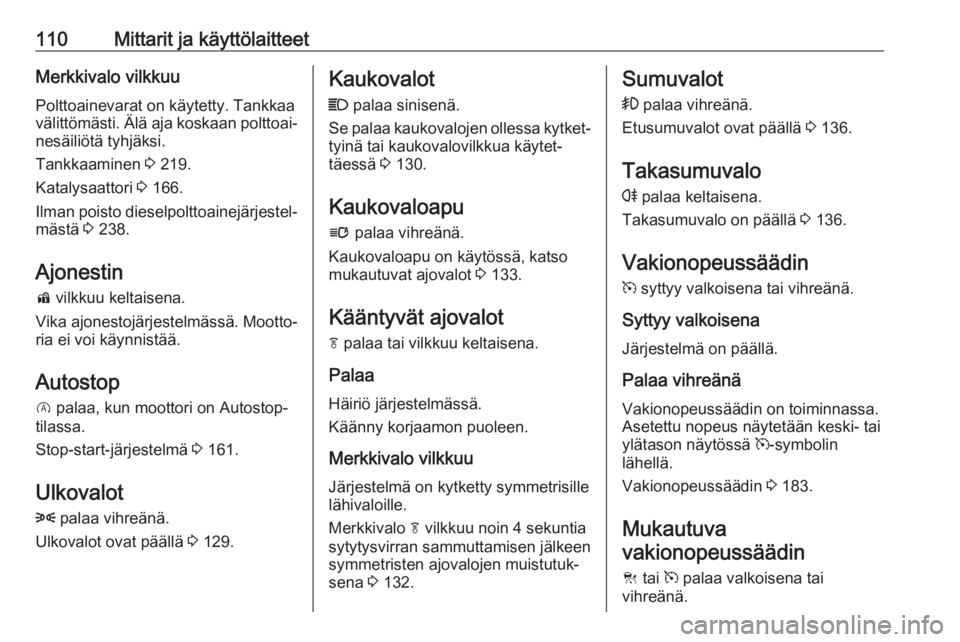

110Mittarit ja käyttölaitteetMerkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja koskaan polttoai‐ nesäiliötä tyhjäksi.
Tankkaaminen 3 219.
Katalysaattori 3 166.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 238.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voi käynnistää.
Autostop
D palaa, kun moottori on Autostop-
tilassa.
Stop-start-järjestelmä 3 161.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 129.Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 130.
Kaukovaloapu l palaa vihreänä.
Kaukovaloapu on käytössä, katso
mukautuvat ajovalot 3 133.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalo f vilkkuu noin 4 sekuntia
sytytysvirran sammuttamisen jälkeen
symmetristen ajovalojen muistutuk‐
sena 3 132.Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat päällä 3 136.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 136.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänäVakionopeussäädin on toiminnassa.Asetettu nopeus näytetään keski- tai
ylätason näytössä m-symbolin
lähellä.
Vakionopeussäädin 3 183.
Mukautuva
vakionopeussäädin
C tai m palaa valkoisena tai
vihreänä.

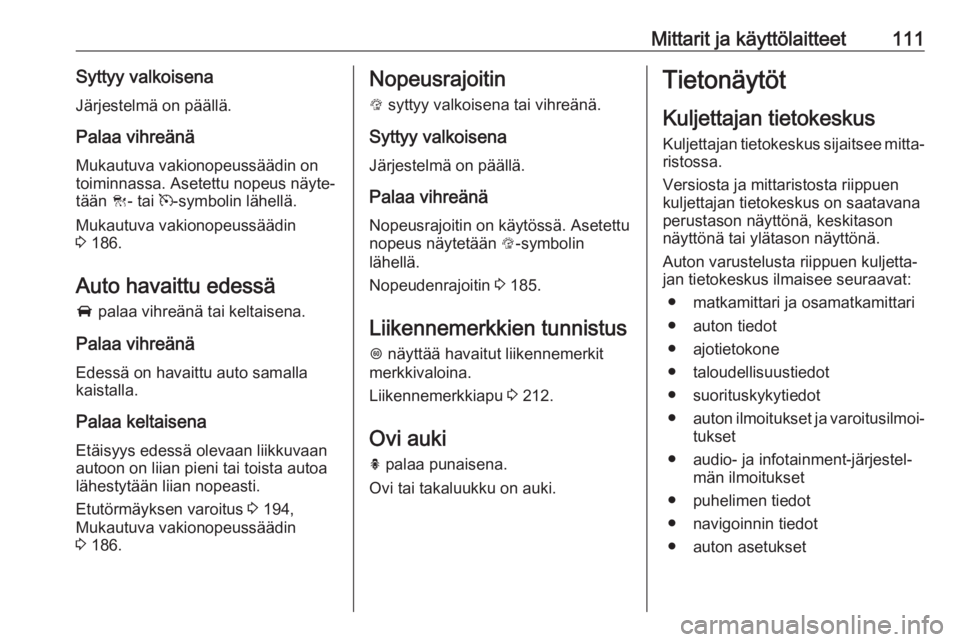

Mittarit ja käyttölaitteet111Syttyy valkoisenaJärjestelmä on päällä.
Palaa vihreänä
Mukautuva vakionopeussäädin on
toiminnassa. Asetettu nopeus näyte‐
tään C- tai m-symbolin lähellä.
Mukautuva vakionopeussäädin
3 186.
Auto havaittu edessä
A palaa vihreänä tai keltaisena.
Palaa vihreänä Edessä on havaittu auto samalla
kaistalla.
Palaa keltaisena Etäisyys edessä olevaan liikkuvaanautoon on liian pieni tai toista autoa
lähestytään liian nopeasti.
Etutörmäyksen varoitus 3 194,
Mukautuva vakionopeussäädin
3 186.Nopeusrajoitin
L syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä Nopeusrajoitin on käytössä. Asetettunopeus näytetään L-symbolin
lähellä.
Nopeudenrajoitin 3 185.
Liikennemerkkien tunnistus
L näyttää havaitut liikennemerkit
merkkivaloina.
Liikennemerkkiapu 3 212.
Ovi auki h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus sijaitsee mitta‐ ristossa.
Versiosta ja mittaristosta riippuen
kuljettajan tietokeskus on saatavana perustason näyttönä, keskitason
näyttönä tai ylätason näyttönä.
Auton varustelusta riippuen kuljetta‐
jan tietokeskus ilmaisee seuraavat:
● matkamittari ja osamatkamittari
● auton tiedot
● ajotietokone
● taloudellisuustiedot
● suorituskykytiedot
● auton ilmoitukset ja varoitusilmoi‐
tukset
● audio- ja infotainment-järjestel‐ män ilmoitukset
● puhelimen tiedot
● navigoinnin tiedot
● auton asetukset

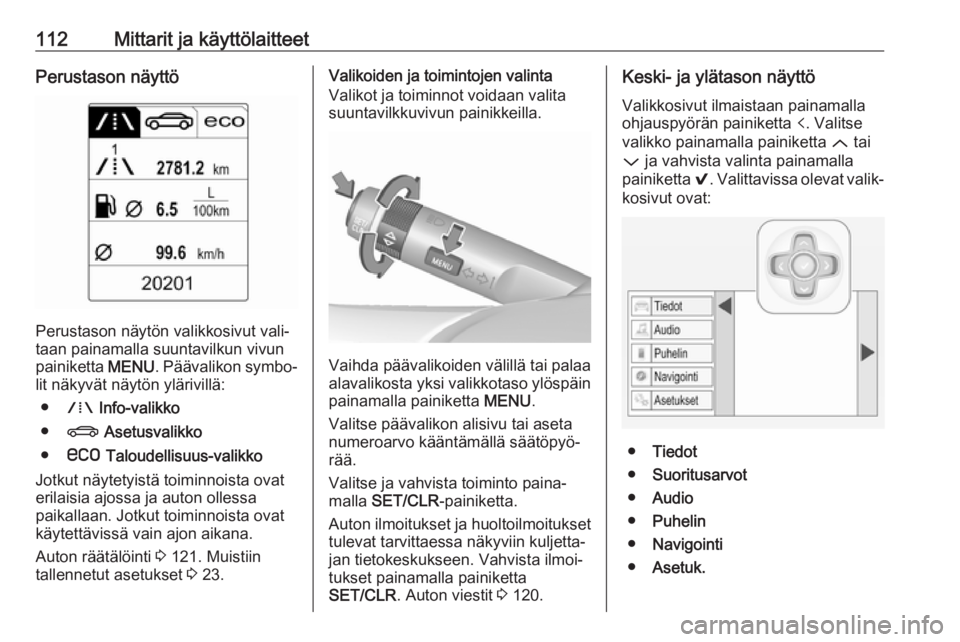

112Mittarit ja käyttölaitteetPerustason näyttö
Perustason näytön valikkosivut vali‐
taan painamalla suuntavilkun vivun
painiketta MENU. Päävalikon symbo‐
lit näkyvät näytön ylärivillä:
● W Info-valikko
● X Asetusvalikko
● s Taloudellisuus-valikko
Jotkut näytetyistä toiminnoista ovat erilaisia ajossa ja auton ollessa
paikallaan. Jotkut toiminnoista ovat
käytettävissä vain ajon aikana.
Auton räätälöinti 3 121. Muistiin
tallennetut asetukset 3 23.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU.
Valitse päävalikon alisivu tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Valitse ja vahvista toiminto paina‐
malla SET/CLR -painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta
SET/CLR . Auton viestit 3 120.
Keski- ja ylätason näyttö
Valikkosivut ilmaistaan painamalla
ohjauspyörän painiketta p. Valitse
valikko painamalla painiketta Q tai
P ja vahvista valinta painamalla
painiketta 9. Valittavissa olevat valik‐
kosivut ovat:
● Tiedot
● Suoritusarvot
● Audio
● Puhelin
● Navigointi
● Asetuk.

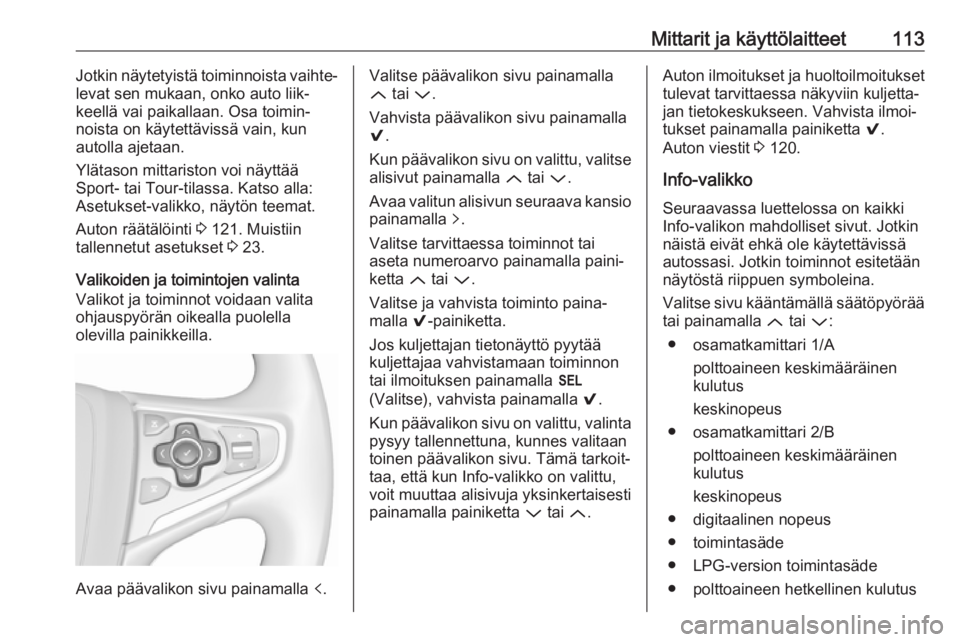

Mittarit ja käyttölaitteet113Jotkin näytetyistä toiminnoista vaihte‐
levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun
autolla ajetaan.
Ylätason mittariston voi näyttää
Sport- tai Tour-tilassa. Katso alla:
Asetukset-valikko, näytön teemat.
Auton räätälöinti 3 121. Muistiin
tallennetut asetukset 3 23.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
ohjauspyörän oikealla puolella
olevilla painikkeilla.
Avaa päävalikon sivu painamalla p.
Valitse päävalikon sivu painamalla
Q tai P.
Vahvista päävalikon sivu painamalla
9 .
Kun päävalikon sivu on valittu, valitse
alisivut painamalla Q tai P.
Avaa valitun alisivun seuraava kansio painamalla q.
Valitse tarvittaessa toiminnot tai
aseta numeroarvo painamalla paini‐
ketta Q tai P.
Valitse ja vahvista toiminto paina‐
malla 9-painiketta.
Jos kuljettajan tietonäyttö pyytää
kuljettajaa vahvistamaan toiminnon
tai ilmoituksen painamalla H
(Valitse), vahvista painamalla 9.
Kun päävalikon sivu on valittu, valinta
pysyy tallennettuna, kunnes valitaan
toinen päävalikon sivu. Tämä tarkoit‐
taa, että kun Info-valikko on valittu,
voit muuttaa alisivuja yksinkertaisesti
painamalla painiketta P tai Q.Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta 9.
Auton viestit 3 120.
Info-valikko
Seuraavassa luettelossa on kaikki
Info-valikon mahdolliset sivut. Jotkin
näistä eivät ehkä ole käytettävissä
autossasi. Jotkin toiminnot esitetään
näytöstä riippuen symboleina.
Valitse sivu kääntämällä säätöpyörää
tai painamalla Q tai P:
● osamatkamittari 1/A polttoaineen keskimääräinen
kulutus
keskinopeus
● osamatkamittari 2/B polttoaineen keskimääräinen
kulutus
keskinopeus
● digitaalinen nopeus
● toimintasäde
● LPG-version toimintasäde ● polttoaineen hetkellinen kulutus

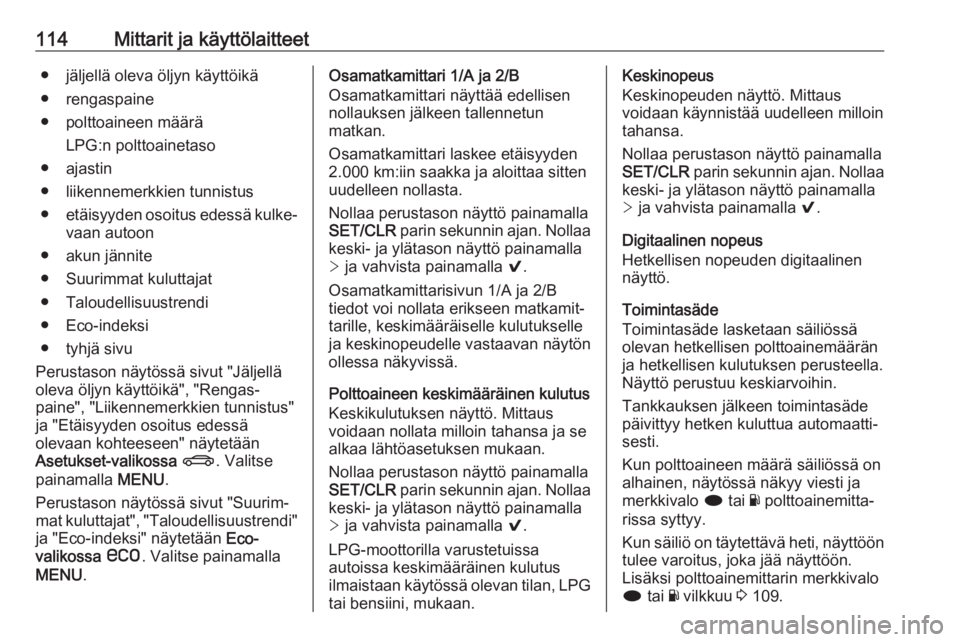

114Mittarit ja käyttölaitteet● jäljellä oleva öljyn käyttöikä
● rengaspaine
● polttoaineen määrä LPG:n polttoainetaso
● ajastin
● liikennemerkkien tunnistus
● etäisyyden osoitus edessä kulke‐
vaan autoon
● akun jännite
● Suurimmat kuluttajat
● Taloudellisuustrendi
● Eco-indeksi
● tyhjä sivu
Perustason näytössä sivut "Jäljellä
oleva öljyn käyttöikä", "Rengas‐
paine", "Liikennemerkkien tunnistus"
ja "Etäisyyden osoitus edessä
olevaan kohteeseen" näytetään
Asetukset-valikossa X . Valitse
painamalla MENU.
Perustason näytössä sivut "Suurim‐
mat kuluttajat", "Taloudellisuustrendi" ja "Eco-indeksi" näytetään Eco-
valikossa s . Valitse painamalla
MENU .Osamatkamittari 1/A ja 2/B
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun
matkan.
Osamatkamittari laskee etäisyyden
2.000 km:iin saakka ja aloittaa sitten
uudelleen nollasta.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla
> ja vahvista painamalla 9.
Osamatkamittarisivun 1/A ja 2/B
tiedot voi nollata erikseen matkamit‐
tarille, keskimääräiselle kulutukselle
ja keskinopeudelle vastaavan näytön
ollessa näkyvissä.
Polttoaineen keskimääräinen kulutus
Keskikulutuksen näyttö. Mittaus
voidaan nollata milloin tahansa ja se
alkaa lähtöasetuksen mukaan.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla > ja vahvista painamalla 9.
LPG-moottorilla varustetuissa
autoissa keskimääräinen kulutus
ilmaistaan käytössä olevan tilan, LPG tai bensiini, mukaan.Keskinopeus
Keskinopeuden näyttö. Mittaus
voidaan käynnistää uudelleen milloin
tahansa.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla
> ja vahvista painamalla 9.
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde
Toimintasäde lasketaan säiliössä
olevan hetkellisen polttoainemäärän
ja hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Kun polttoaineen määrä säiliössä on
alhainen, näytössä näkyy viesti ja
merkkivalo i tai Y polttoainemitta‐
rissa syttyy.
Kun säiliö on täytettävä heti, näyttöön
tulee varoitus, joka jää näyttöön.
Lisäksi polttoainemittarin merkkivalo
i tai Y vilkkuu 3 109.

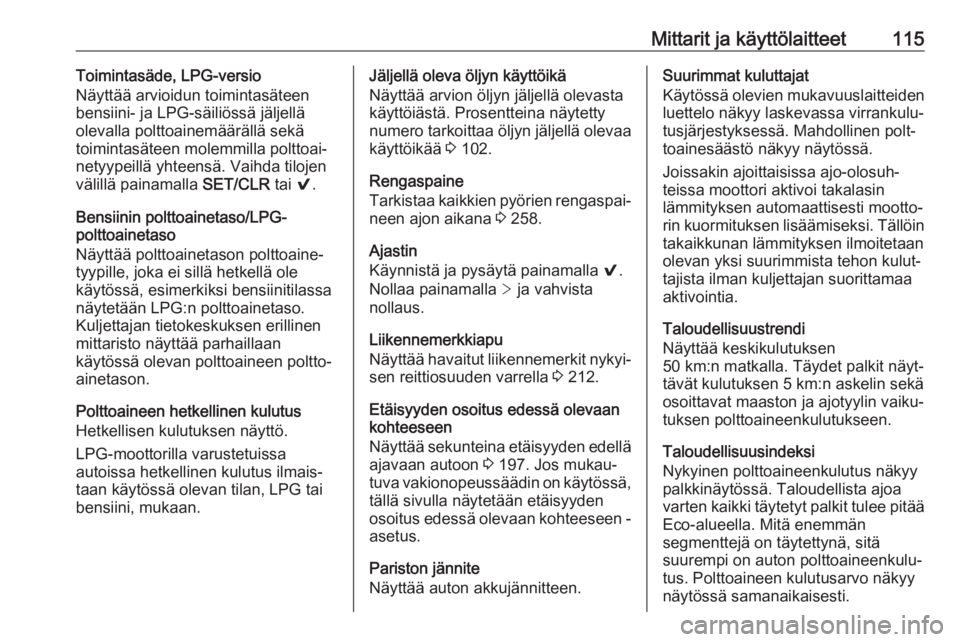

Mittarit ja käyttölaitteet115Toimintasäde, LPG-versio
Näyttää arvioidun toimintasäteen
bensiini- ja LPG-säiliössä jäljellä
olevalla polttoainemäärällä sekä toimintasäteen molemmilla polttoai‐
netyypeillä yhteensä. Vaihda tilojen
välillä painamalla SET/CLR tai 9.
Bensiinin polttoainetaso/LPG-
polttoainetaso
Näyttää polttoainetason polttoaine‐
tyypille, joka ei sillä hetkellä ole
käytössä, esimerkiksi bensiinitilassa
näytetään LPG:n polttoainetaso.
Kuljettajan tietokeskuksen erillinen
mittaristo näyttää parhaillaan
käytössä olevan polttoaineen poltto‐
ainetason.
Polttoaineen hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
LPG-moottorilla varustetuissa
autoissa hetkellinen kulutus ilmais‐ taan käytössä olevan tilan, LPG tai
bensiini, mukaan.Jäljellä oleva öljyn käyttöikä
Näyttää arvion öljyn jäljellä olevasta
käyttöiästä. Prosentteina näytetty numero tarkoittaa öljyn jäljellä olevaa
käyttöikää 3 102.
Rengaspaine
Tarkistaa kaikkien pyörien rengaspai‐
neen ajon aikana 3 258.
Ajastin
Käynnistä ja pysäytä painamalla 9.
Nollaa painamalla > ja vahvista
nollaus.
Liikennemerkkiapu
Näyttää havaitut liikennemerkit nykyi‐ sen reittiosuuden varrella 3 212.
Etäisyyden osoitus edessä olevaan
kohteeseen
Näyttää sekunteina etäisyyden edellä ajavaan autoon 3 197. Jos mukau‐
tuva vakionopeussäädin on käytössä,
tällä sivulla näytetään etäisyyden
osoitus edessä olevaan kohteeseen -
asetus.
Pariston jännite
Näyttää auton akkujännitteen.Suurimmat kuluttajat
Käytössä olevien mukavuuslaitteiden luettelo näkyy laskevassa virrankulu‐
tusjärjestyksessä. Mahdollinen polt‐
toainesäästö näkyy näytössä.
Joissakin ajoittaisissa ajo-olosuh‐
teissa moottori aktivoi takalasin
lämmityksen automaattisesti mootto‐
rin kuormituksen lisäämiseksi. Tällöin
takaikkunan lämmityksen ilmoitetaan
olevan yksi suurimmista tehon kulut‐
tajista ilman kuljettajan suorittamaa
aktivointia.
Taloudellisuustrendi
Näyttää keskikulutuksen
50 km:n matkalla. Täydet palkit näyt‐
tävät kulutuksen 5 km:n askelin sekä osoittavat maaston ja ajotyylin vaiku‐
tuksen polttoaineenkulutukseen.
Taloudellisuusindeksi
Nykyinen polttoaineenkulutus näkyy
palkkinäytössä. Taloudellista ajoa
varten kaikki täytetyt palkit tulee pitää
Eco-alueella. Mitä enemmän
segmenttejä on täytettynä, sitä
suurempi on auton polttoaineenkulu‐
tus. Polttoaineen kulutusarvo näkyy
näytössä samanaikaisesti.

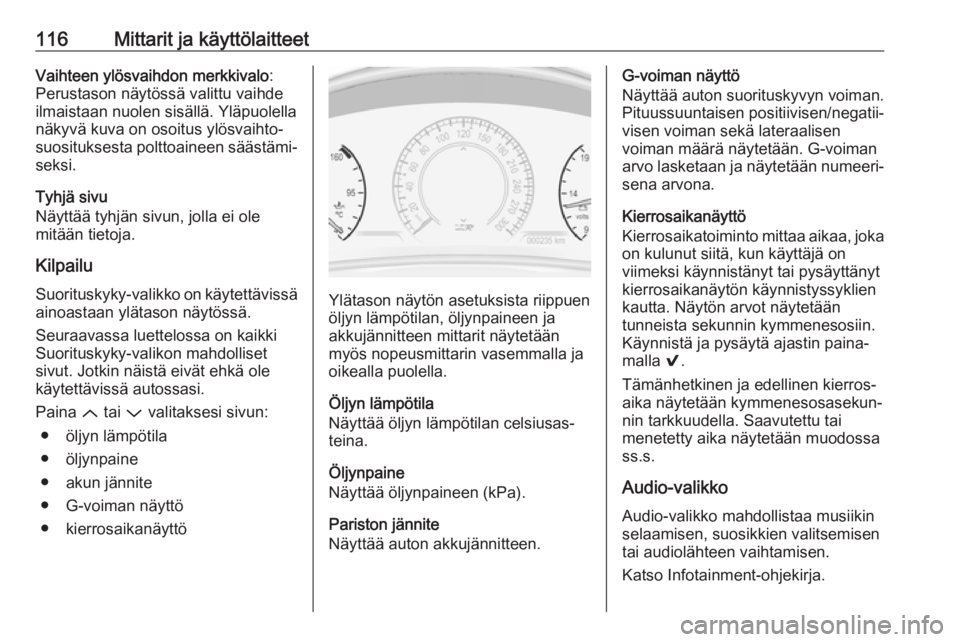

116Mittarit ja käyttölaitteetVaihteen ylösvaihdon merkkivalo:
Perustason näytössä valittu vaihde
ilmaistaan nuolen sisällä. Yläpuolella
näkyvä kuva on osoitus ylösvaihto‐
suosituksesta polttoaineen säästämi‐
seksi.
Tyhjä sivu
Näyttää tyhjän sivun, jolla ei ole
mitään tietoja.
KilpailuSuorituskyky-valikko on käytettävissä
ainoastaan ylätason näytössä.
Seuraavassa luettelossa on kaikki
Suorituskyky-valikon mahdolliset
sivut. Jotkin näistä eivät ehkä ole
käytettävissä autossasi.
Paina Q tai P valitaksesi sivun:
● öljyn lämpötila
● öljynpaine
● akun jännite
● G-voiman näyttö
● kierrosaikanäyttö
Ylätason näytön asetuksista riippuen
öljyn lämpötilan, öljynpaineen ja
akkujännitteen mittarit näytetään
myös nopeusmittarin vasemmalla ja
oikealla puolella.
Öljyn lämpötila
Näyttää öljyn lämpötilan celsiusas‐
teina.
Öljynpaine
Näyttää öljynpaineen (kPa).
Pariston jännite
Näyttää auton akkujännitteen.
G-voiman näyttö
Näyttää auton suorituskyvyn voiman.
Pituussuuntaisen positiivisen/negatii‐
visen voiman sekä lateraalisen
voiman määrä näytetään. G-voiman
arvo lasketaan ja näytetään numeeri‐
sena arvona.
Kierrosaikanäyttö
Kierrosaikatoiminto mittaa aikaa, joka
on kulunut siitä, kun käyttäjä on
viimeksi käynnistänyt tai pysäyttänyt
kierrosaikanäytön käynnistyssyklien
kautta. Näytön arvot näytetään
tunneista sekunnin kymmenesosiin.
Käynnistä ja pysäytä ajastin paina‐
malla 9.
Tämänhetkinen ja edellinen kierros‐
aika näytetään kymmenesosasekun‐ nin tarkkuudella. Saavutettu tai
menetetty aika näytetään muodossa
ss.s.
Audio-valikko
Audio-valikko mahdollistaa musiikin
selaamisen, suosikkien valitsemisen
tai audiolähteen vaihtamisen.
Katso Infotainment-ohjekirja.

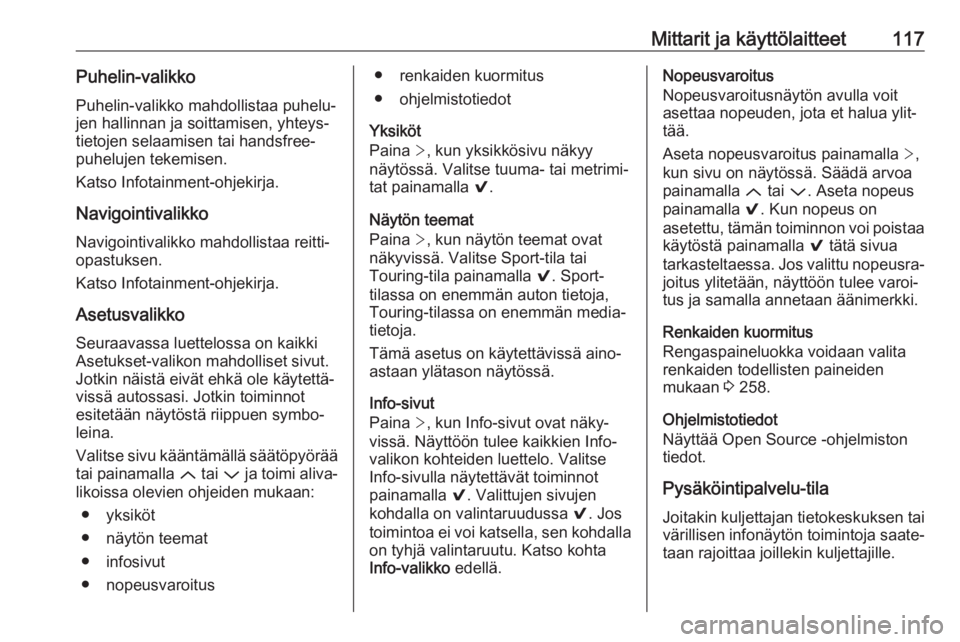

Mittarit ja käyttölaitteet117Puhelin-valikkoPuhelin-valikko mahdollistaa puhelu‐jen hallinnan ja soittamisen, yhteys‐
tietojen selaamisen tai handsfree-
puhelujen tekemisen.
Katso Infotainment-ohjekirja.
Navigointivalikko Navigointivalikko mahdollistaa reitti‐
opastuksen.
Katso Infotainment-ohjekirja.
Asetusvalikko Seuraavassa luettelossa on kaikki
Asetukset-valikon mahdolliset sivut.
Jotkin näistä eivät ehkä ole käytettä‐
vissä autossasi. Jotkin toiminnot
esitetään näytöstä riippuen symbo‐
leina.
Valitse sivu kääntämällä säätöpyörää
tai painamalla Q tai P ja toimi aliva‐
likoissa olevien ohjeiden mukaan:
● yksiköt
● näytön teemat
● infosivut
● nopeusvaroitus● renkaiden kuormitus
● ohjelmistotiedot
Yksiköt
Paina >, kun yksikkösivu näkyy
näytössä. Valitse tuuma- tai metrimi‐
tat painamalla 9.
Näytön teemat
Paina >, kun näytön teemat ovat
näkyvissä. Valitse Sport-tila tai
Touring-tila painamalla 9. Sport-
tilassa on enemmän auton tietoja,
Touring-tilassa on enemmän media‐
tietoja.
Tämä asetus on käytettävissä aino‐
astaan ylätason näytössä.
Info-sivut
Paina >, kun Info-sivut ovat näky‐
vissä. Näyttöön tulee kaikkien Info-
valikon kohteiden luettelo. Valitse
Info-sivulla näytettävät toiminnot
painamalla 9. Valittujen sivujen
kohdalla on valintaruudussa 9. Jos
toimintoa ei voi katsella, sen kohdalla on tyhjä valintaruutu. Katso kohta
Info-valikko edellä.Nopeusvaroitus
Nopeusvaroitusnäytön avulla voit
asettaa nopeuden, jota et halua ylit‐
tää.
Aseta nopeusvaroitus painamalla >,
kun sivu on näytössä. Säädä arvoa
painamalla Q tai P. Aseta nopeus
painamalla 9. Kun nopeus on
asetettu, tämän toiminnon voi poistaa
käytöstä painamalla 9 tätä sivua
tarkasteltaessa. Jos valittu nopeusra‐ joitus ylitetään, näyttöön tulee varoi‐
tus ja samalla annetaan äänimerkki.
Renkaiden kuormitus
Rengaspaineluokka voidaan valita
renkaiden todellisten paineiden
mukaan 3 258.
Ohjelmistotiedot
Näyttää Open Source -ohjelmiston
tiedot.
Pysäköintipalvelu-tila Joitakin kuljettajan tietokeskuksen tai
värillisen infonäytön toimintoja saate‐
taan rajoittaa joillekin kuljettajille.

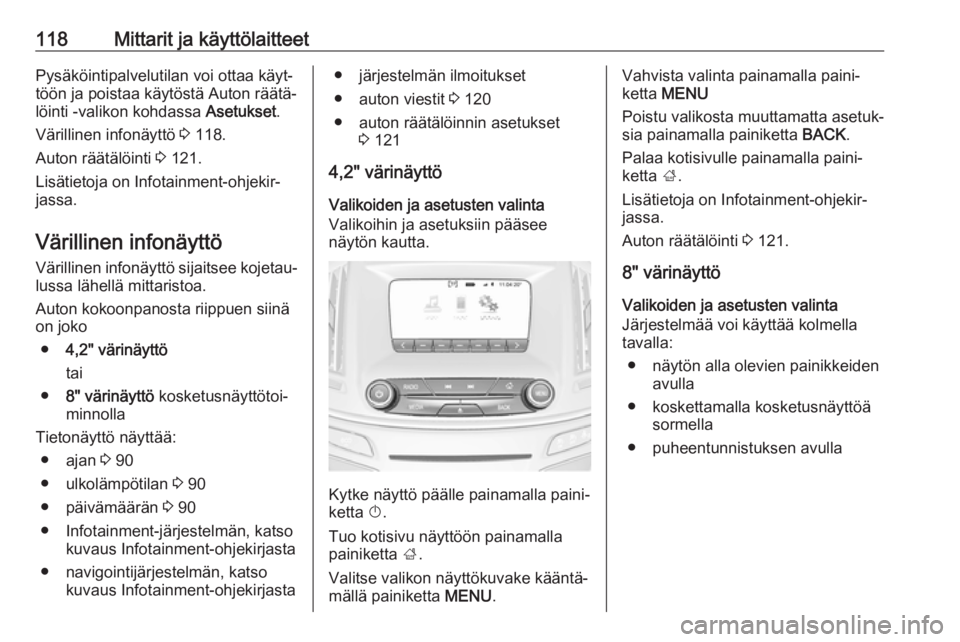

118Mittarit ja käyttölaitteetPysäköintipalvelutilan voi ottaa käyt‐
töön ja poistaa käytöstä Auton räätä‐
löinti -valikon kohdassa Asetukset.
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 121.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Värillinen infonäyttö Värillinen infonäyttö sijaitsee kojetau‐
lussa lähellä mittaristoa.
Auton kokoonpanosta riippuen siinä
on joko
● 4,2" värinäyttö
tai
● 8" värinäyttö kosketusnäyttötoi‐
minnolla
Tietonäyttö näyttää: ● ajan 3 90
● ulkolämpötilan 3 90
● päivämäärän 3 90
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● navigointijärjestelmän, katso kuvaus Infotainment-ohjekirjasta● järjestelmän ilmoitukset
● auton viestit 3 120
● auton räätälöinnin asetukset 3 121
4,2" värinäyttö
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee
näytön kautta.
Kytke näyttö päälle painamalla paini‐
ketta X.
Tuo kotisivu näyttöön painamalla
painiketta ;.
Valitse valikon näyttökuvake kääntä‐
mällä painiketta MENU.
Vahvista valinta painamalla paini‐
ketta MENU
Poistu valikosta muuttamatta asetuk‐
sia painamalla painiketta BACK.
Palaa kotisivulle painamalla paini‐
ketta ;.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Auton räätälöinti 3 121.
8" värinäyttö
Valikoiden ja asetusten valinta
Järjestelmää voi käyttää kolmella
tavalla:
● näytön alla olevien painikkeiden avulla
● koskettamalla kosketusnäyttöä sormella
● puheentunnistuksen avulla
