278Уход за автомобилемЗамените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐
сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Аккумуляторная батарея автомо‐
биля закрыта крышкой. Снимите
крышку, чтобы заменить аккумуля‐
торную батарею. Приподнимите
крышку сзади и освободите фикса‐ тор спереди.
Во время замены аккумуляторной
батареи убедитесь в том, что
поблизости от ее положительного контакта нет открытых вентиля‐ционных отверстий. Если имеются
открытые вентиляционные отвер‐
стия, их необходимо закрыть заглу‐
шкой. Вентиляционные отверстия
около отрицательного контакта
должны быть открыты.
Используйте только такие аккуму‐
ляторные батареи для автомо‐
биля, которые могут разместиться
под расположенным выше батареи
блоком предохранителей.
На автомобилях с "гелевыми" акку‐ муляторными батареями (выпол‐
ненными по технологии AGM) для
замены необходимо использовать
только такие же аккумуляторные
батареи AGM.
AGM- аккумулятор имеет специаль‐
ное обозначение на корпусе. Реко‐
мендуется использовать фирмен‐
ные аккумуляторы компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может привести к ухудшению работы
системы.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐новки и пуска двигателя 3 188.

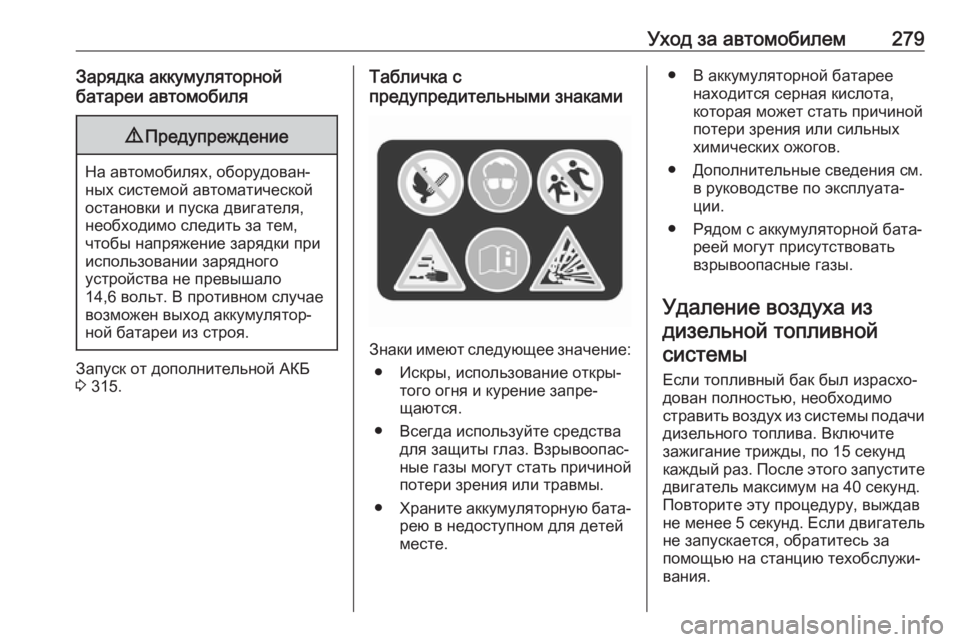

Уход за автомобилем279Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного
устройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 315.
Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи дизельного топлива. Включите
зажигание трижды, по 15 секунд каждый раз. После этого запустите
двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за
помощью на станцию техобслужи‐ вания.

Уход за автомобилем281Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.Галогенные фары
Бигалогеновые блок-фары (1) с
одной лампой для ближнего и
дальнего света.
Боковой/дневной свет фар (2) .
Передний указатель поворота (3)
Бигалогеновая фара (1)
На левой стороне автомобиля
вытяните заправочную трубку из
бачка для жидкости омывателя
ветрового стекла.

282Уход за автомобилем
1. Повернуть колпачок противчасовой стрелки и извлечь его.
2. Повернуть патрон лампыпротив часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Отсоедините патрон лампы от разъема, слегка отогнув в
сторону язычок фиксатора.
4. Замените лампу и присоеди‐ ните разъем.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток (2)
1. Поверните колпачок против часовой стрелки и извлеките из
отражателя.

Уход за автомобилем2852. Повернуть патрон лампыпротив часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Отсоедините лампу от разъ‐ ема, освободив ее от фикса‐
тора и вытянув.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
1. Повернуть колпачок против часовой стрелки и извлечь его.
2. Повернуть патрон лампыпротив часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Отсоедините держатель лампы от разъема, освободив его от
фиксатора и вытянув.
4. Замените лампу и присоеди‐ ните держатель лампы к разъ‐
ему.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.

286Уход за автомобилемЛампы указателей поворота/
фары, включаемые при езде в
светлое время суток
Боковые габаритные огни и днев‐
ные ходовые огни построены на
светодиодах. В случае неисправ‐
ности обратитесь для замены
светодиодов на СТО.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы против часовой стрелки и
извлечь его из рефлектора.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон лампы в отра‐ жатель и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.
Задние фонари
5-дверный хетчбэк/4-дверный
седан
1. Снимите крышку изнутри багажника.

292Уход за автомобилемТип В относится к автомобилям с
кузовом типа "спорт-купе" и
"кантри-купе" без задней двери с
электроприводом, фаркопа и розе‐
ток электропитания сзади.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

296Уход за автомобилемНа автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Откройте вещевое отделение,
сожмите защелки фиксатора,
откиньте ящик вниз и извлеките
его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике.
Откройте перчаточный ящик и
снимите крышку.
№Электрическая цепь1Информационно-развлека‐
тельная система/информа‐
ционный дисплей/противо‐
угонная сигнализация2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Информационно-развлека‐
тельная система/информа‐
ционный дисплей№Электрическая цепь5Информационно-развлека‐
тельная система/информа‐
ционный дисплей/автоматиче‐
ское переключение дальнего
света6Прикуриватель7Штепсельная розетка8Блок управления кузовным
оборудованием9Блок управления кузовным
оборудованием10Блок управления кузовным
оборудованием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Система центрального замка/
Замок задней откидной двери17Кондиционер

Уход за автомобилем297№Электрическая цепь18Транспортировочный предох‐
ранитель19Память20–21Приборы22Зажигание/центральный
замок/электронный ключ23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25Орган управления на рулевом
колесе26Розетка багажного отделения
Сиденья с электроприводом, № 12
и 13, имеют защиту от перегрузки.
После охлаждения цепь вновь
замкнется.
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения. Снимите
крышку.

298Уход за автомобилем№Электрическая цепь1Центральный замок/элек‐
тронный ключ2Блок прицепа (тип А)
Информационно-развлека‐
тельная система (тип В)3–4–5Разъем жгута проводов
прицепа6Рулевое колесо с подогревом
(только автомобили с блоком
предохранителей в багажном
отделении)7Система выборочной катали‐
тической нейтрализации8Разъем жгута проводов
прицепа9Вентиляционный люк крыши10Система центрального замка/
замок задней откидной двери
(тип А)
Потолочный вентиляционный
люк (тип В)11–№Электрическая цепь12Система выборочной катали‐
тической нейтрализации13–14–15Электропривод замка задней
двери багажного отделения16Кондиционер17Система выборочной катали‐
тической нейтрализации18Система выборочной катали‐
тической нейтрализации19Боковой датчик препятствий20Боковой датчик препятствий/
вентилируемые передние
сиденья21Активная демпфирующая
система/круиз-контроль/
система обнаружения
дорожных знаков/система
предупреждения о выходе за
пределы полосы движения/
блок прицепа22–№Электрическая цепь23Система постоянного полного
привода/противоугонная
сигнализация24–25–26–27–28–29Блок прицепа/транспортиро‐
вочный предохранитель
(тип А)30Боковой датчик препятствий31–32–33–34Вентиляционный люк крыши35–36–37–
