Page 251 of 321

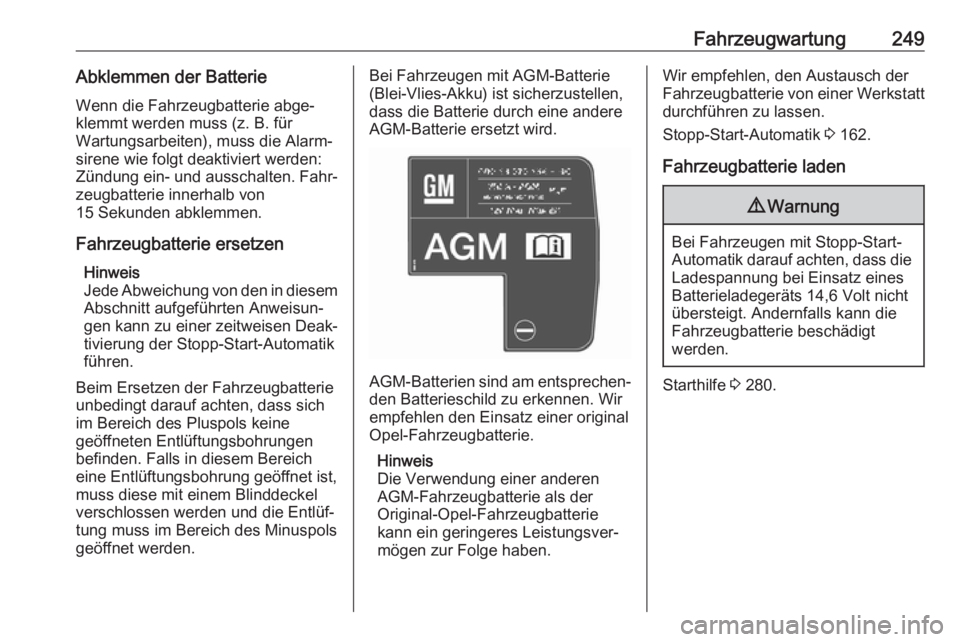

Fahrzeugwartung249Abklemmen der BatterieWenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr‐
zeugbatterie innerhalb von
15 Sekunden abklemmen.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem
Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel
verschlossen werden und die Entlüf‐
tung muss im Bereich des Minuspols
geöffnet werden.Bei Fahrzeugen mit AGM-Batterie
(Blei-Vlies-Akku) ist sicherzustellen,
dass die Batterie durch eine andere
AGM-Batterie ersetzt wird.
AGM -Batterien sind am entsprechen‐
den Batterieschild zu erkennen. Wir
empfehlen den Einsatz einer original
Opel-Fahrzeugbatterie.
Hinweis
Die Verwendung einer anderen
AGM-Fahrzeugbatterie als der
Original-Opel-Fahrzeugbatterie
kann ein geringeres Leistungsver‐
mögen zur Folge haben.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 162.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.
Starthilfe 3 280.
Page 252 of 321

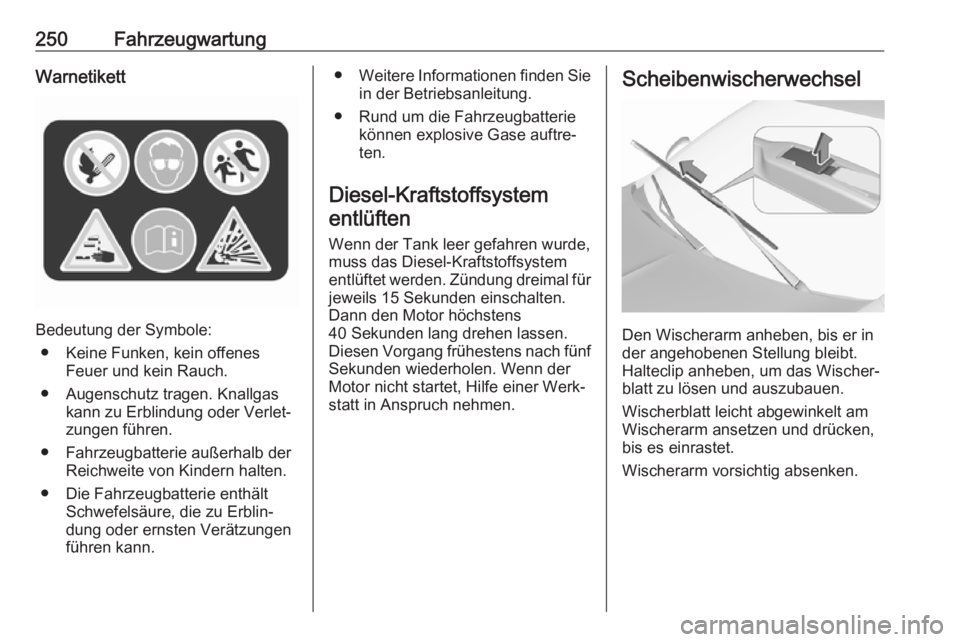

250FahrzeugwartungWarnetikett
Bedeutung der Symbole:● Keine Funken, kein offenes Feuer und kein Rauch.
● Augenschutz tragen. Knallgas kann zu Erblindung oder Verlet‐
zungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Weitere Informationen finden Sie
in der Betriebsanleitung.
● Rund um die Fahrzeugbatterie können explosive Gase auftre‐
ten.
Diesel-Kraftstoffsystem
entlüften
Wenn der Tank leer gefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach fünf
Sekunden wiederholen. Wenn der
Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.Scheibenwischerwechsel
Den Wischerarm anheben, bis er in
der angehobenen Stellung bleibt.
Halteclip anheben, um das Wischer‐
blatt zu lösen und auszubauen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Page 253 of 321

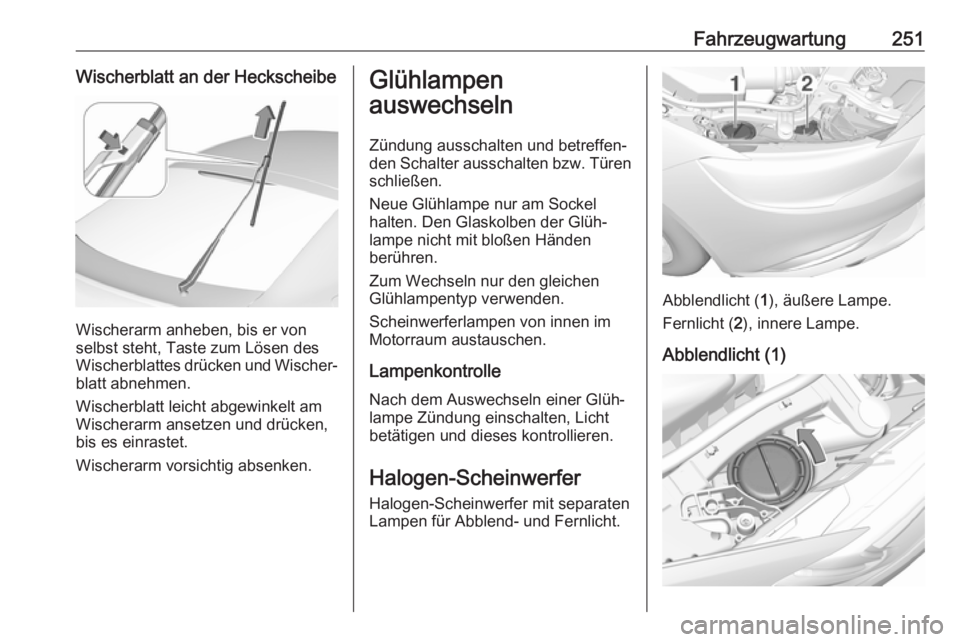

Fahrzeugwartung251Wischerblatt an der Heckscheibe
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle
Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer
Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Abblendlicht ( 1), äußere Lampe.
Fernlicht ( 2), innere Lampe.
Abblendlicht (1)
Page 254 of 321

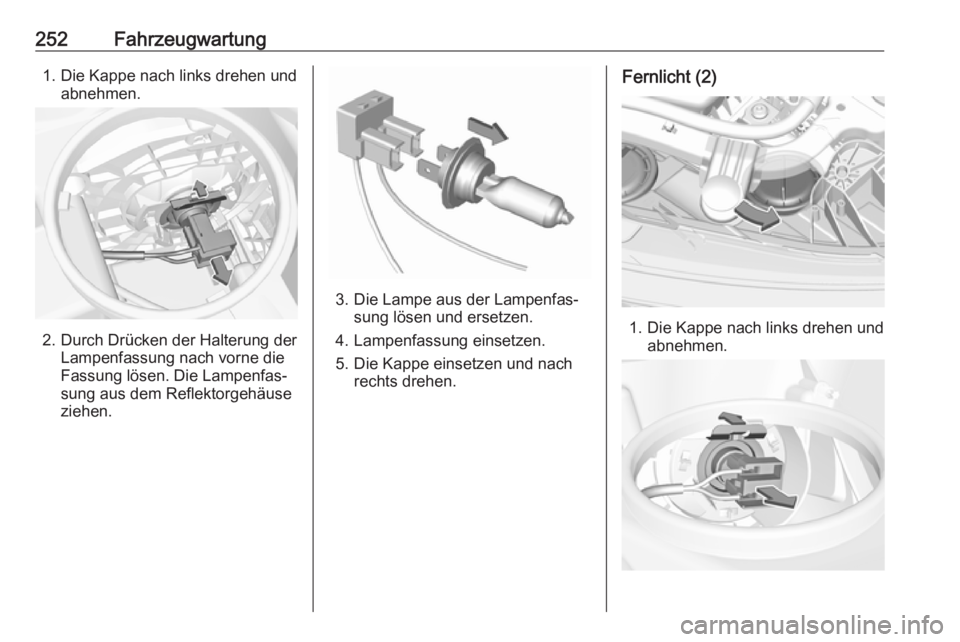

252Fahrzeugwartung1. Die Kappe nach links drehen undabnehmen.
2. Durch Drücken der Halterung derLampenfassung nach vorne die
Fassung lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Fernlicht (2)
1. Die Kappe nach links drehen und abnehmen.
Page 255 of 321

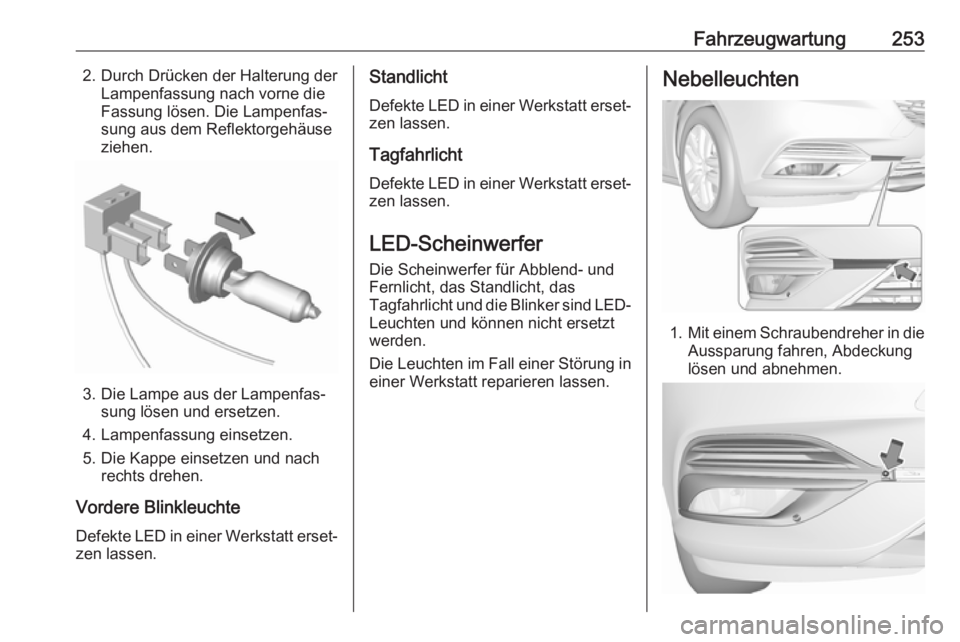

Fahrzeugwartung2532. Durch Drücken der Halterung derLampenfassung nach vorne die
Fassung lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte Defekte LED in einer Werkstatt erset‐
zen lassen.
Standlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
Tagfahrlicht Defekte LED in einer Werkstatt erset‐zen lassen.
LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das
Tagfahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.Nebelleuchten
1. Mit einem Schraubendreher in die
Aussparung fahren, Abdeckung
lösen und abnehmen.
Page 256 of 321

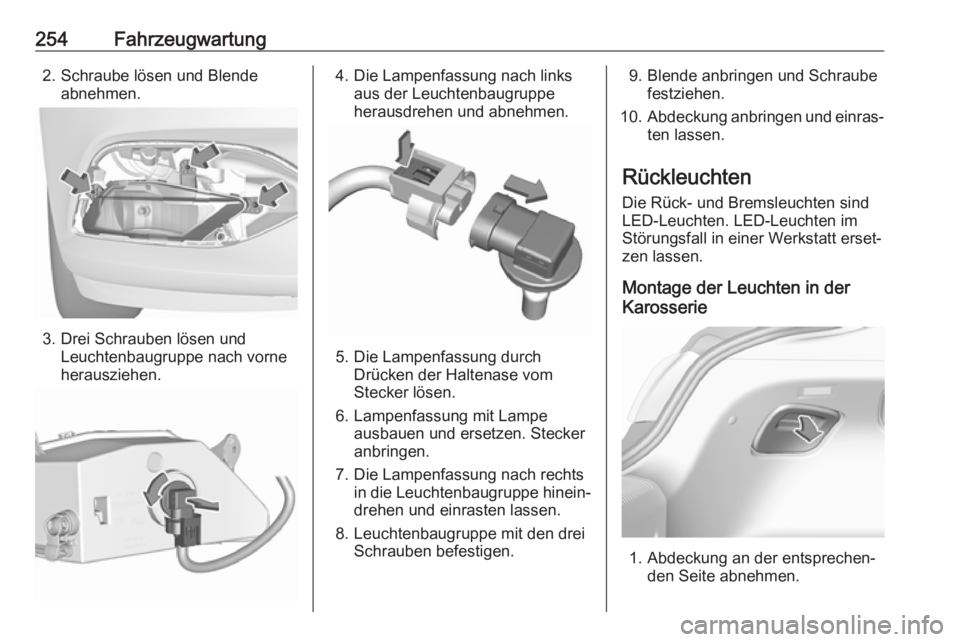

254Fahrzeugwartung2. Schraube lösen und Blendeabnehmen.
3. Drei Schrauben lösen undLeuchtenbaugruppe nach vorne
herausziehen.
4. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.
5. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
6. Lampenfassung mit Lampe ausbauen und ersetzen. Stecker
anbringen.
7. Die Lampenfassung nach rechts in die Leuchtenbaugruppe hinein‐
drehen und einrasten lassen.
8. Leuchtenbaugruppe mit den drei Schrauben befestigen.
9. Blende anbringen und Schraube festziehen.
10. Abdeckung anbringen und einras‐
ten lassen.
Rückleuchten
Die Rück- und Bremsleuchten sind
LED-Leuchten. LED-Leuchten im
Störungsfall in einer Werkstatt erset‐
zen lassen.
Montage der Leuchten in der
Karosserie
1. Abdeckung an der entsprechen‐ den Seite abnehmen.
Page 257 of 321

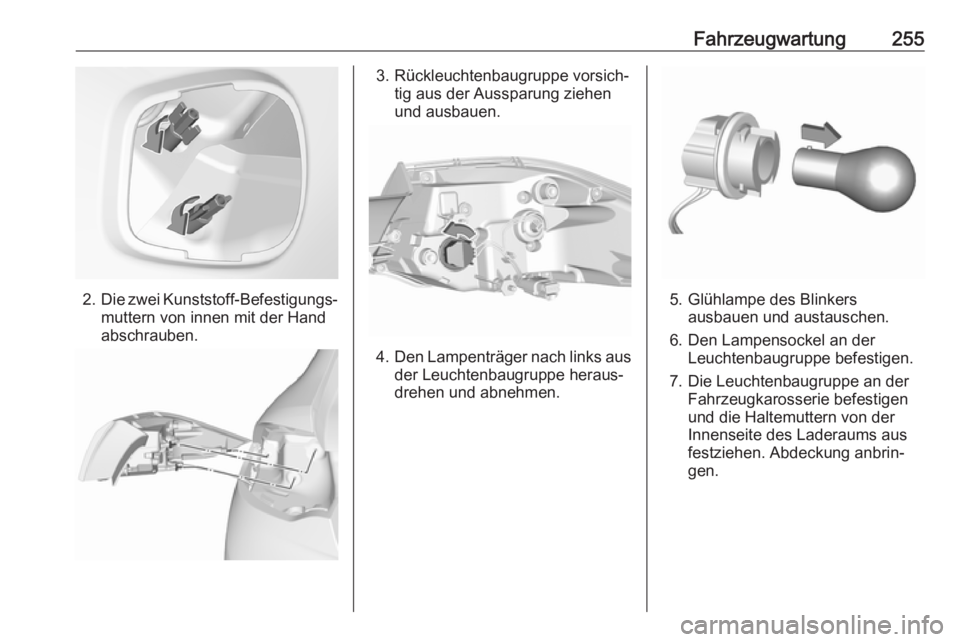

Fahrzeugwartung255
2.Die zwei Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.
3. Rückleuchtenbaugruppe vorsich‐ tig aus der Aussparung ziehen
und ausbauen.
4. Den Lampenträger nach links aus
der Leuchtenbaugruppe heraus‐
drehen und abnehmen.
5. Glühlampe des Blinkers ausbauen und austauschen.
6. Den Lampensockel an der Leuchtenbaugruppe befestigen.
7. Die Leuchtenbaugruppe an der Fahrzeugkarosserie befestigen
und die Haltemuttern von der
Innenseite des Laderaums aus
festziehen. Abdeckung anbrin‐ gen.
Page 258 of 321

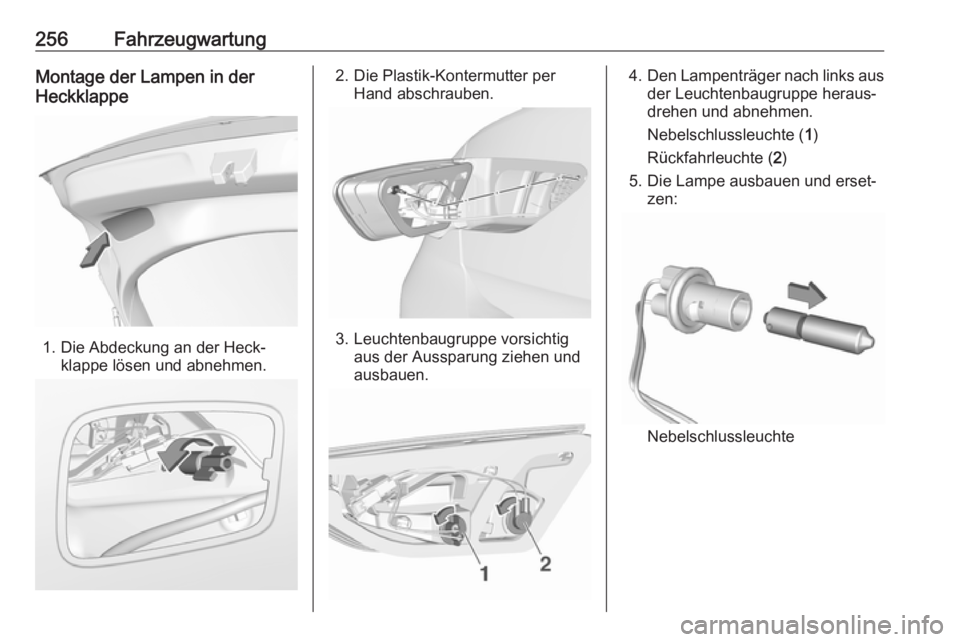

256FahrzeugwartungMontage der Lampen in der
Heckklappe
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.
3. Leuchtenbaugruppe vorsichtigaus der Aussparung ziehen und
ausbauen.
4. Den Lampenträger nach links aus
der Leuchtenbaugruppe heraus‐
drehen und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe ausbauen und erset‐ zen:
Nebelschlussleuchte
Page 259 of 321

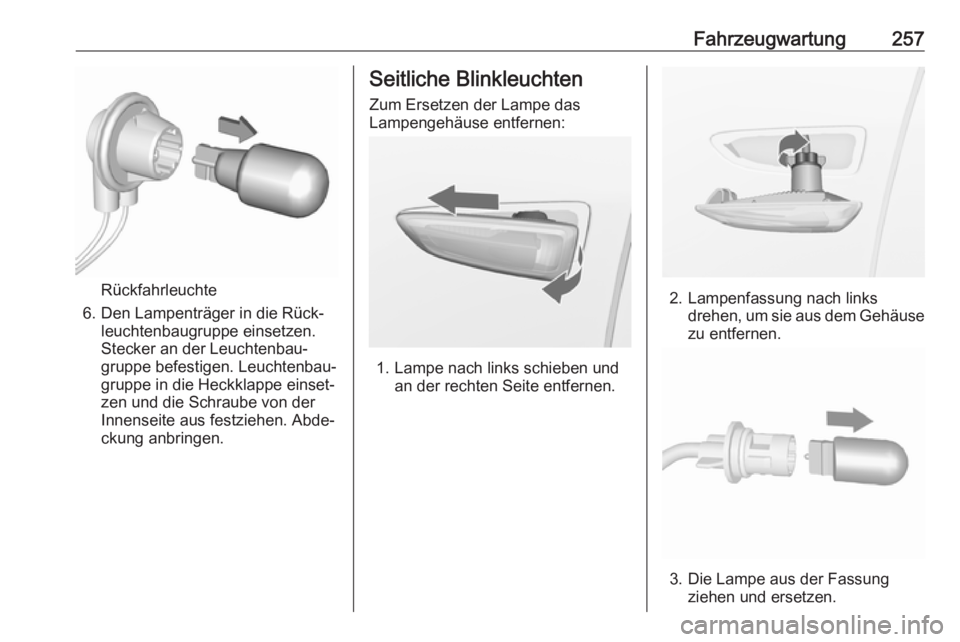

Fahrzeugwartung257
Rückfahrleuchte
6. Den Lampenträger in die Rück‐ leuchtenbaugruppe einsetzen.
Stecker an der Leuchtenbau‐
gruppe befestigen. Leuchtenbau‐
gruppe in die Heckklappe einset‐
zen und die Schraube von der
Innenseite aus festziehen. Abde‐
ckung anbringen.
Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung nach linksdrehen, um sie aus dem Gehäuse
zu entfernen.
3. Die Lampe aus der Fassung ziehen und ersetzen.
Page 260 of 321

258Fahrzeugwartung4. Lampenfassung einsetzen undnach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte Die Kennzeichenleuchte ist als LED
ausgeführt und kann nicht gewech‐
selt werden. Defekte LED in einer
Werkstatt ersetzen lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei
Sicherungskästen:
● Motorraum
● Instrumententafel
● Laderaum
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
