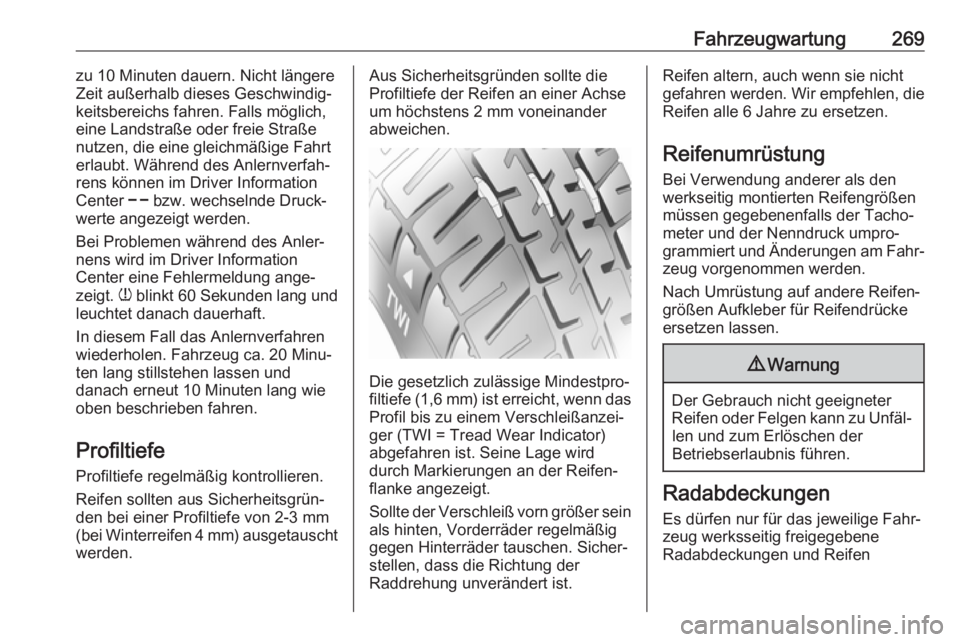

Fahrzeugwartung269zu 10 Minuten dauern. Nicht längere
Zeit außerhalb dieses Geschwindig‐
keitsbereichs fahren. Falls möglich,
eine Landstraße oder freie Straße
nutzen, die eine gleichmäßige Fahrt
erlaubt. Während des Anlernverfah‐
rens können im Driver Information
Center $ bzw. wechselnde Druck‐
werte angezeigt werden.
Bei Problemen während des Anler‐
nens wird im Driver Information
Center eine Fehlermeldung ange‐
zeigt. w blinkt 60 Sekunden lang und
leuchtet danach dauerhaft.
In diesem Fall das Anlernverfahren
wiederholen. Fahrzeug ca. 20 Minu‐
ten lang stillstehen lassen und
danach erneut 10 Minuten lang wie oben beschrieben fahren.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht werden.Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen

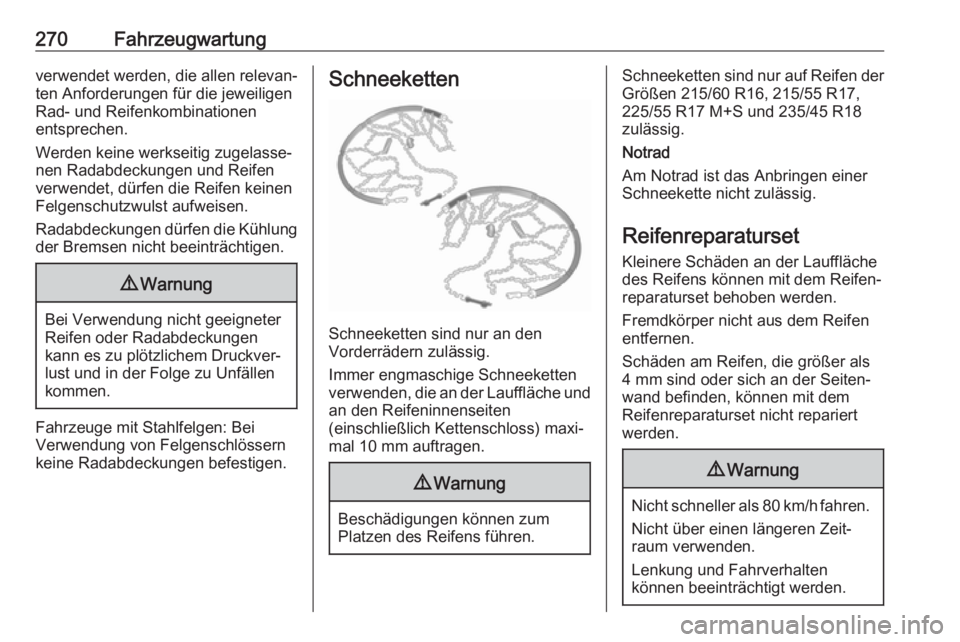

270Fahrzeugwartungverwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei
Verwendung von Felgenschlössern
keine Radabdeckungen befestigen.
Schneeketten
Schneeketten sind nur an den
Vorderrädern zulässig.
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind nur auf Reifen der Größen 215/60 R16, 215/55 R17,
225/55 R17 M+S und 235/45 R18
zulässig.
Notrad
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.

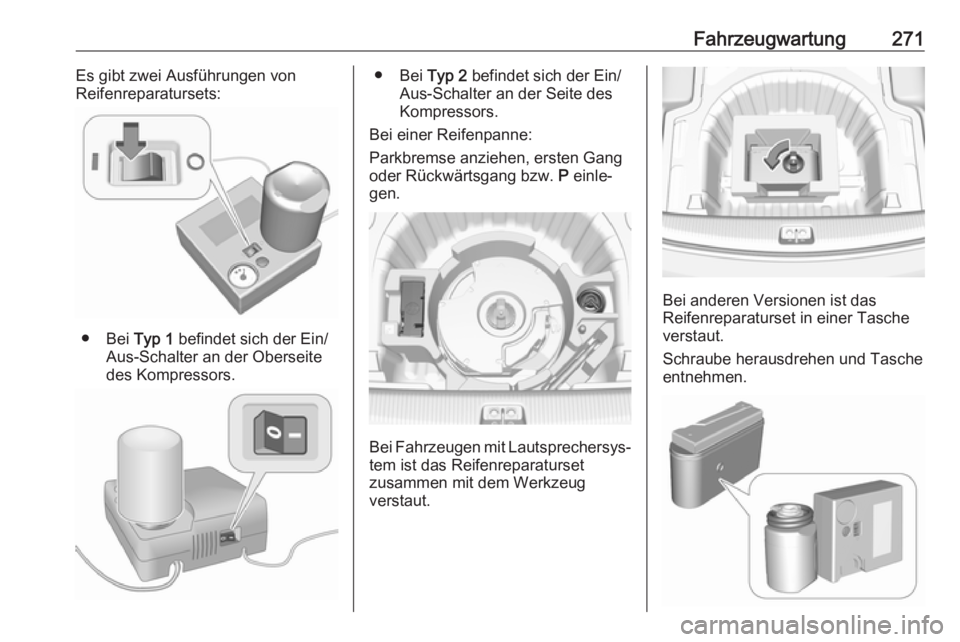

Fahrzeugwartung271Es gibt zwei Ausführungen von
Reifenreparatursets:
● Bei Typ 1 befindet sich der Ein/
Aus-Schalter an der Oberseite
des Kompressors.
● Bei Typ 2 befindet sich der Ein/
Aus-Schalter an der Seite des
Kompressors.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Bei Fahrzeugen mit Lautsprechersys‐ tem ist das Reifenreparaturset
zusammen mit dem Werkzeug
verstaut.
Bei anderen Versionen ist das
Reifenreparaturset in einer Tasche
verstaut.
Schraube herausdrehen und Tasche
entnehmen.

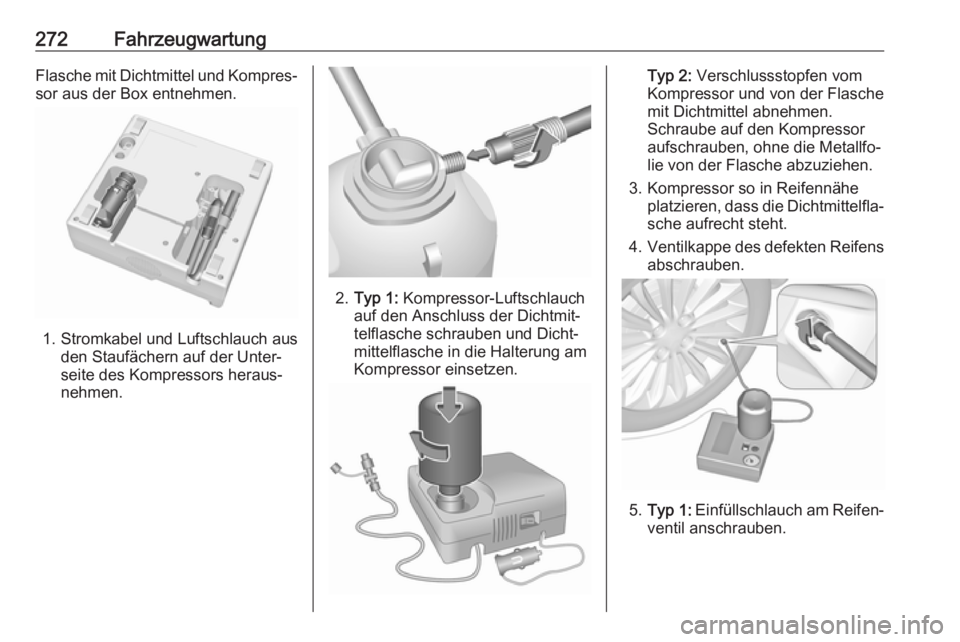

272FahrzeugwartungFlasche mit Dichtmittel und Kompres‐
sor aus der Box entnehmen.
1. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.
2. Typ 1: Kompressor-Luftschlauch
auf den Anschluss der Dichtmit‐
telflasche schrauben und Dicht‐
mittelflasche in die Halterung am
Kompressor einsetzen.
Typ 2: Verschlussstopfen vom
Kompressor und von der Flasche
mit Dichtmittel abnehmen.
Schraube auf den Kompressor
aufschrauben, ohne die Metallfo‐
lie von der Flasche abzuziehen.
3. Kompressor so in Reifennähe platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
4. Ventilkappe des defekten Reifens
abschrauben.
5. Typ 1: Einfüllschlauch am Reifen‐
ventil anschrauben.

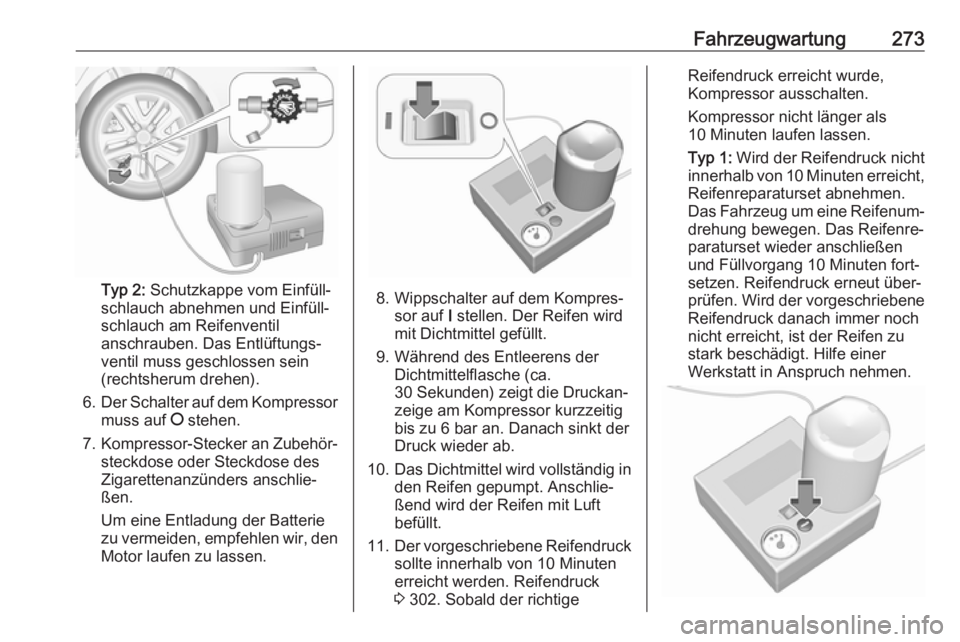

Fahrzeugwartung273
Typ 2: Schutzkappe vom Einfüll‐
schlauch abnehmen und Einfüll‐
schlauch am Reifenventil anschrauben. Das Entlüftungs‐
ventil muss geschlossen sein
(rechtsherum drehen).
6. Der Schalter auf dem Kompressor
muss auf J stehen.
7. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des
Zigarettenanzünders anschlie‐
ßen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.8. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
9. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐
zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
10. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
11. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 302. Sobald der richtige
Reifendruck erreicht wurde,
Kompressor ausschalten.
Kompressor nicht länger als
10 Minuten laufen lassen.
Typ 1: Wird der Reifendruck nicht
innerhalb von 10 Minuten erreicht,
Reifenreparaturset abnehmen.
Das Fahrzeug um eine Reifenum‐ drehung bewegen. Das Reifenre‐
paraturset wieder anschließen
und Füllvorgang 10 Minuten fort‐ setzen. Reifendruck erneut über‐
prüfen. Wird der vorgeschriebene Reifendruck danach immer noch
nicht erreicht, ist der Reifen zu
stark beschädigt. Hilfe einer
Werkstatt in Anspruch nehmen.

274FahrzeugwartungWird der Druck innerhalb von
10 Minuten erreicht, mit der Taste
über der Druckanzeige am
Kompressor den vorgeschriebe‐
nen Reifendruck einstellen.
Typ 2: Reifenreparaturset abneh‐
men und sofort bis zu 10 km, aber nicht länger als 10 Minuten
fahren. Reifendruck erneut über‐
prüfen. Wurde der Reifendruck
nicht erreicht, Reifenreparaturset
erneut anbringen und erneut
10 Minuten lang auffüllen. Wird
der vorgeschriebene Reifendruck
danach immer noch nicht erreicht,
ist der Reifen zu stark beschädigt. Hilfe einer Werkstatt in Anspruch
nehmen.
Wird der Druck erreicht, das
Entlüftungsventil am Luftschlauch
öffnen (linksherum drehen) und
mit dem Kompressor den vorge‐
schriebenen Reifendruck einstel‐
len.
12. Reifenreparaturset abbauen. Typ 1: Auf den Verschluss an der
Halterung drücken, um die Dicht‐ mittelflasche aus der Halterung zu nehmen. Reifenfüllschlauch amfreien Anschluss der Dichtmittel‐
flasche anschrauben. Damit wird
verhindert, dass Dichtmittel
austritt.
Typ 2: Die Dichtmittelflasche kann
nicht vom Kompressor abgenom‐
men werden. Dichtmittelflasche in der Werkstatt ersetzen lassen.
13. Reifenreparaturset im Laderaum verstauen.
14. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
15. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
16. Fahrt unverzüglich fortsetzen, damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. 10 km Fahrtstrecke (spätes‐
tens jedoch nach 10 Minuten)
anhalten und Reifendruck kontrol‐
lieren. Luftschlauch des
Kompressors direkt am Reifen‐
ventil anschrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
17. Reifenreparaturset in der Box verstauen.
18. Box mit der Schraube fixieren.

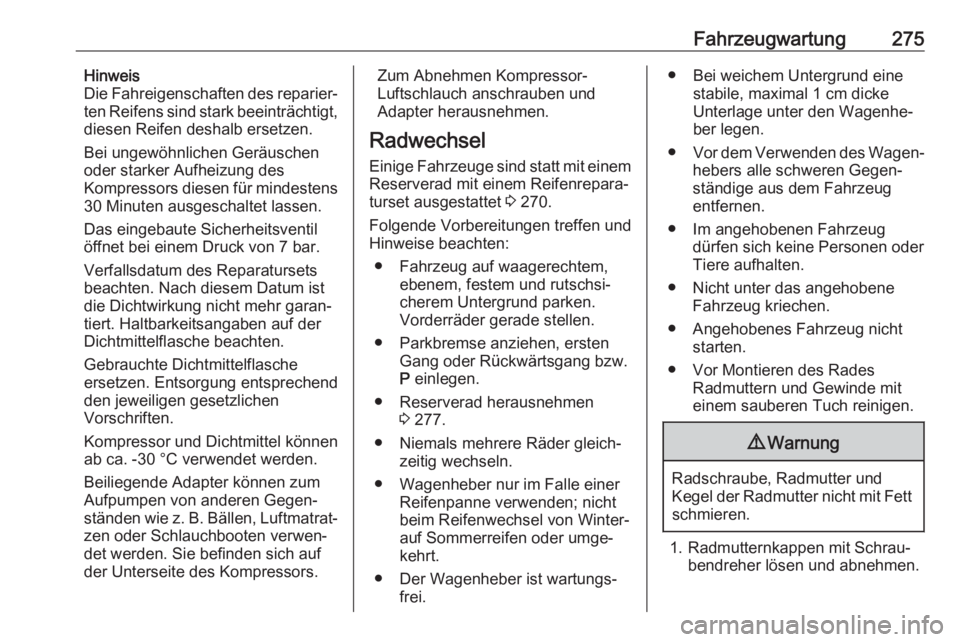

Fahrzeugwartung275Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt,
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens 30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.
Kompressor und Dichtmittel können
ab ca. -30 °C verwendet werden.
Beiliegende Adapter können zum
Aufpumpen von anderen Gegen‐
ständen wie z. B. Bällen, Luftmatrat‐ zen oder Schlauchbooten verwen‐
det werden. Sie befinden sich auf der Unterseite des Kompressors.Zum Abnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 270.
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.
● Reserverad herausnehmen 3 277.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.● Bei weichem Untergrund einestabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐ ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐ ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Vor Montieren des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
1. Radmutternkappen mit Schrau‐ bendreher lösen und abnehmen.

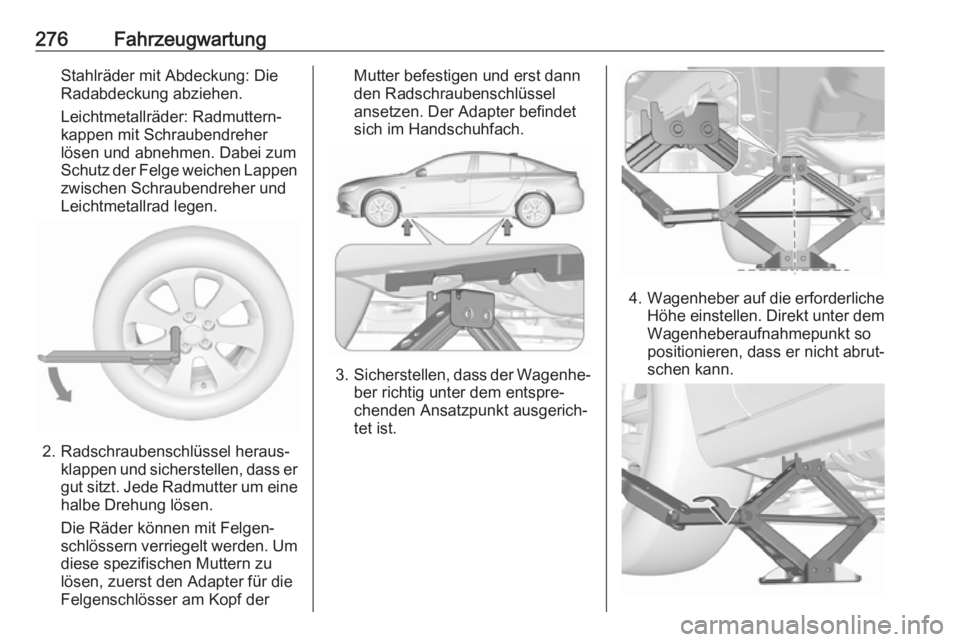

276FahrzeugwartungStahlräder mit Abdeckung: Die
Radabdeckung abziehen.
Leichtmetallräder: Radmuttern‐
kappen mit Schraubendreher
lösen und abnehmen. Dabei zum
Schutz der Felge weichen Lappen zwischen Schraubendreher und
Leichtmetallrad legen.
2. Radschraubenschlüssel heraus‐ klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine
halbe Drehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden. Um diese spezifischen Muttern zu
lösen, zuerst den Adapter für die
Felgenschlösser am Kopf der
Mutter befestigen und erst dann
den Radschraubenschlüssel
ansetzen. Der Adapter befindet
sich im Handschuhfach.
3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem
Wagenheberaufnahmepunkt so
positionieren, dass er nicht abrut‐
schen kann.

Fahrzeugwartung277Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom Boden abhebt.
5. Radmuttern herausdrehen. 6. Rad wechseln. Reserverad 3 277.
7. Radmuttern eindrehen.
8. Fahrzeug absenken.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut
sitzt. Alle Muttern über Kreuz fest‐ ziehen. Anzugsdrehmoment125 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem
Reifenventil abgleichen.
Radmutterkappen montieren.
11. Abdeckung am Ansatzpunkt anbringen.12. Das ersetzte Rad 3 277, das
Wagenwerkzeug 3 263 und den
Adapter für die Felgenschlösser
3 70 sicher verstauen.
13. Reifendruck des montierten Reifens und auch das Anzugsmo‐ment der Radmuttern so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.

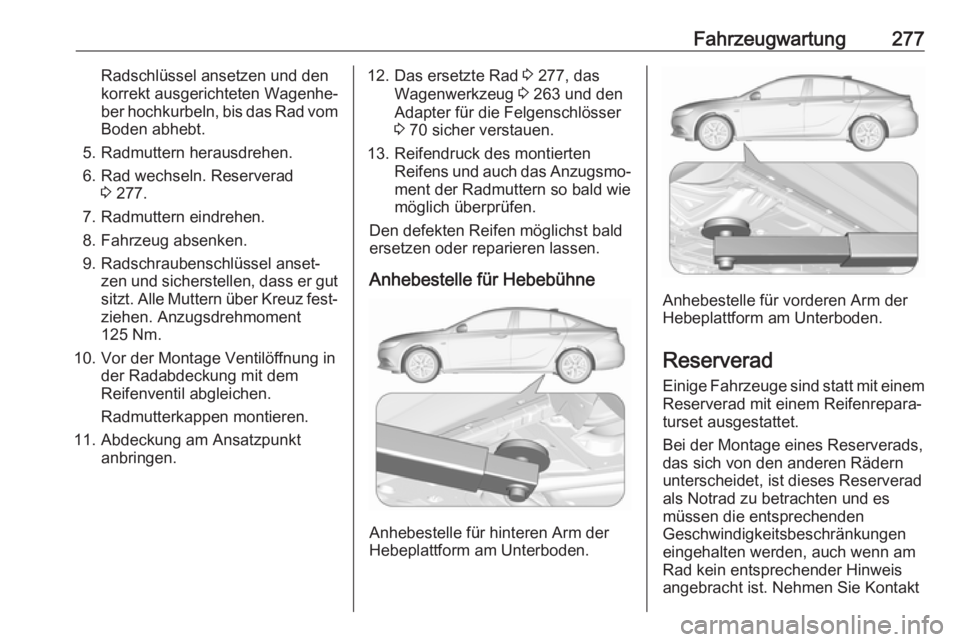

Anhebestelle für Hebebühne
Anhebestelle für hinteren Arm der
Hebeplattform am Unterboden.
Anhebestelle für vorderen Arm der
Hebeplattform am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Bei der Montage eines Reserverads,
das sich von den anderen Rädern
unterscheidet, ist dieses Reserverad
als Notrad zu betrachten und es
müssen die entsprechenden
Geschwindigkeitsbeschränkungen eingehalten werden, auch wenn amRad kein entsprechender Hinweis
angebracht ist. Nehmen Sie Kontakt

278Fahrzeugwartungzu einer Werkstatt auf, um Informati‐onen zur anwendbaren Geschwindig‐
keitsbeschränkung zu erhalten.

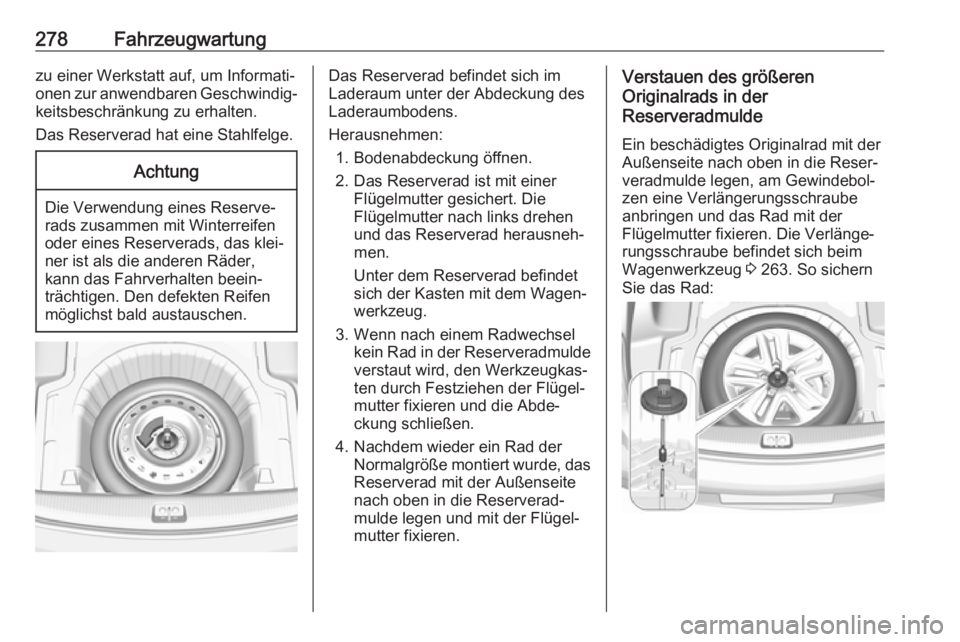

Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich im
Laderaum unter der Abdeckung des
Laderaumbodens.
Herausnehmen: 1. Bodenabdeckung öffnen.
2. Das Reserverad ist mit einer Flügelmutter gesichert. Die
Flügelmutter nach links drehen
und das Reserverad herausneh‐
men.
Unter dem Reserverad befindet
sich der Kasten mit dem Wagen‐
werkzeug.
3. Wenn nach einem Radwechsel kein Rad in der Reserveradmulde
verstaut wird, den Werkzeugkas‐
ten durch Festziehen der Flügel‐
mutter fixieren und die Abde‐
ckung schließen.
4. Nachdem wieder ein Rad der Normalgröße montiert wurde, dasReserverad mit der Außenseite
nach oben in die Reserverad‐
mulde legen und mit der Flügel‐
mutter fixieren.Verstauen des größeren
Originalrads in der
Reserveradmulde
Ein beschädigtes Originalrad mit der
Außenseite nach oben in die Reser‐
veradmulde legen, am Gewindebol‐
zen eine Verlängerungsschraube
anbringen und das Rad mit der
Flügelmutter fixieren. Die Verlänge‐
rungsschraube befindet sich beim
Wagenwerkzeug 3 263. So sichern
Sie das Rad:
