OPEL INSIGNIA BREAK 2017.5 Ohjekirja (in Finnish)

Valaistus129Kaukovalovilkku
Kaukovalovilkkua käytetään vetä‐
mällä vipua.
Vivun vetäminen kytkee kaukovalot
pois päältä.
LED-ajovalot 3 130.
Ajovalojen kantaman säätö
Ajovalojen kantaman säätö käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: paina ja käännä
sitten ? vaadittuun asentoon.
0:matkustajat etuistuimilla1:matkustajat kaikilla istuimilla2:matkustajat kaikilla istuimilla ja
täysi tavaratila3:kuljettaja istuimellaan ja täysi
tavaratila
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 130.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Halogeenivaloilla varustetut autot
Ajovaloja ei tarvitse säätää.
LED-ajovaloilla varustetut autot Ajovalot voidaan asettaa vasemman‐
puoleisessa liikenteessä ajoa varten
auton räätälöintivalikossa infonäy‐
tössä.
Valitse haluttu asetus kohdassa
Asetukset , I tai Ajoneuvo .
Infonäyttö 3 110.
Auton räätälöinti 3 116.
Aina kun sytytysvirta kytketään, f
vilkkuu muistutuksena noin
neljä sekuntia.

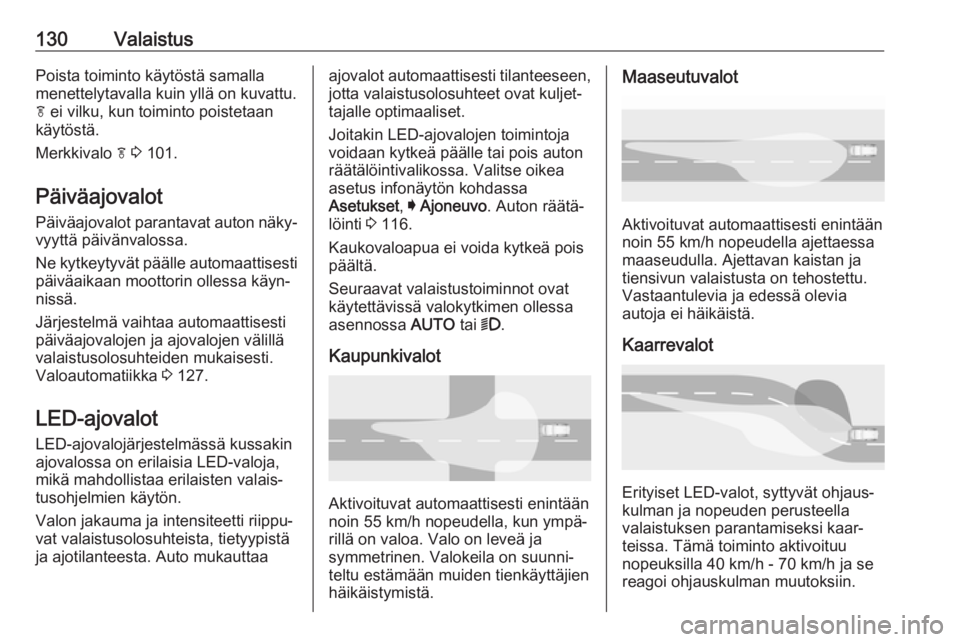

130ValaistusPoista toiminto käytöstä samalla
menettelytavalla kuin yllä on kuvattu.
f ei vilku, kun toiminto poistetaan
käytöstä.
Merkkivalo f 3 101.
Päiväajovalot Päiväajovalot parantavat auton näky‐
vyyttä päivänvalossa.
Ne kytkeytyvät päälle automaattisesti
päiväaikaan moottorin ollessa käyn‐
nissä.
Järjestelmä vaihtaa automaattisesti
päiväajovalojen ja ajovalojen välillä
valaistusolosuhteiden mukaisesti.
Valoautomatiikka 3 127.
LED-ajovalot
LED-ajovalojärjestelmässä kussakin
ajovalossa on erilaisia LED-valoja,
mikä mahdollistaa erilaisten valais‐
tusohjelmien käytön.
Valon jakauma ja intensiteetti riippu‐
vat valaistusolosuhteista, tietyypistä
ja ajotilanteesta. Auto mukauttaaajovalot automaattisesti tilanteeseen,
jotta valaistusolosuhteet ovat kuljet‐
tajalle optimaaliset.
Joitakin LED-ajovalojen toimintoja
voidaan kytkeä päälle tai pois auton
räätälöintivalikossa. Valitse oikea
asetus infonäytön kohdassa
Asetukset , I Ajoneuvo . Auton räätä‐
löinti 3 116.
Kaukovaloapua ei voida kytkeä pois
päältä.
Seuraavat valaistustoiminnot ovat
käytettävissä valokytkimen ollessa
asennossa AUTO tai 9.
Kaupunkivalot
Aktivoituvat automaattisesti enintään
noin 55 km/h nopeudella, kun ympä‐
rillä on valoa. Valo on leveä ja
symmetrinen. Valokeila on suunni‐
teltu estämään muiden tienkäyttäjien
häikäistymistä.
Maaseutuvalot
Aktivoituvat automaattisesti enintään
noin 55 km/h nopeudella ajettaessa
maaseudulla. Ajettavan kaistan ja
tiensivun valaistusta on tehostettu.
Vastaantulevia ja edessä olevia
autoja ei häikäistä.
Kaarrevalot
Erityiset LED-valot, syttyvät ohjaus‐
kulman ja nopeuden perusteella
valaistuksen parantamiseksi kaar‐
teissa. Tämä toiminto aktivoituu
nopeuksilla 40 km/h - 70 km/h ja se reagoi ohjauskulman muutoksiin.

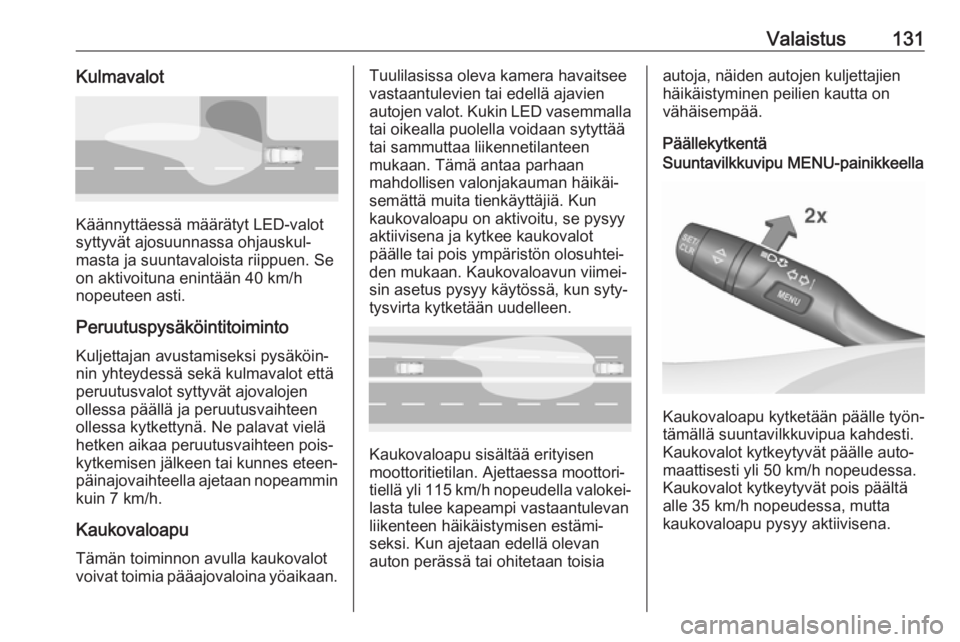

Valaistus131Kulmavalot
Käännyttäessä määrätyt LED-valot
syttyvät ajosuunnassa ohjauskul‐ masta ja suuntavaloista riippuen. Se
on aktivoituna enintään 40 km/h
nopeuteen asti.
Peruutuspysäköintitoiminto
Kuljettajan avustamiseksi pysäköin‐
nin yhteydessä sekä kulmavalot että
peruutusvalot syttyvät ajovalojen
ollessa päällä ja peruutusvaihteen
ollessa kytkettynä. Ne palavat vielä
hetken aikaa peruutusvaihteen pois‐
kytkemisen jälkeen tai kunnes eteen‐
päinajovaihteella ajetaan nopeammin kuin 7 km/h.
Kaukovaloapu Tämän toiminnon avulla kaukovalotvoivat toimia pääajovaloina yöaikaan.
Tuulilasissa oleva kamera havaitsee
vastaantulevien tai edellä ajavien
autojen valot. Kukin LED vasemmalla
tai oikealla puolella voidaan sytyttää
tai sammuttaa liikennetilanteen
mukaan. Tämä antaa parhaan
mahdollisen valonjakauman häikäi‐
semättä muita tienkäyttäjiä. Kun
kaukovaloapu on aktivoitu, se pysyy
aktiivisena ja kytkee kaukovalot
päälle tai pois ympäristön olosuhtei‐
den mukaan. Kaukovaloavun viimei‐
sin asetus pysyy käytössä, kun syty‐
tysvirta kytketään uudelleen.
Kaukovaloapu sisältää erityisen
moottoritietilan. Ajettaessa moottori‐ tiellä yli 115 km/h nopeudella valokei‐
lasta tulee kapeampi vastaantulevan
liikenteen häikäistymisen estämi‐
seksi. Kun ajetaan edellä olevan
auton perässä tai ohitetaan toisia
autoja, näiden autojen kuljettajien
häikäistyminen peilien kautta on
vähäisempää.
PäällekytkentäSuuntavilkkuvipu MENU-painikkeella
Kaukovaloapu kytketään päälle työn‐
tämällä suuntavilkkuvipua kahdesti. Kaukovalot kytkeytyvät päälle auto‐
maattisesti yli 50 km/h nopeudessa.
Kaukovalot kytkeytyvät pois päältä
alle 35 km/h nopeudessa, mutta
kaukovaloapu pysyy aktiivisena.

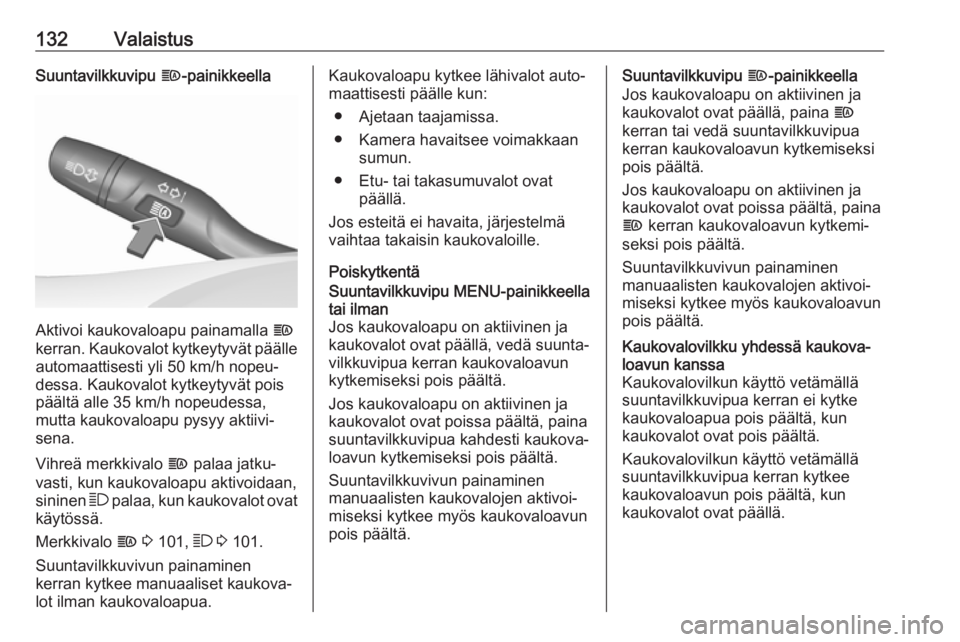

132ValaistusSuuntavilkkuvipu f-painikkeella
Aktivoi kaukovaloapu painamalla f
kerran. Kaukovalot kytkeytyvät päälle
automaattisesti yli 50 km/h nopeu‐
dessa. Kaukovalot kytkeytyvät pois päältä alle 35 km/h nopeudessa,
mutta kaukovaloapu pysyy aktiivi‐
sena.
Vihreä merkkivalo f palaa jatku‐
vasti, kun kaukovaloapu aktivoidaan,
sininen 7 palaa, kun kaukovalot ovat
käytössä.
Merkkivalo f 3 101, 7 3 101.
Suuntavilkkuvivun painaminen
kerran kytkee manuaaliset kaukova‐
lot ilman kaukovaloapua.
Kaukovaloapu kytkee lähivalot auto‐
maattisesti päälle kun:
● Ajetaan taajamissa.
● Kamera havaitsee voimakkaan sumun.
● Etu- tai takasumuvalot ovat päällä.
Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille.
PoiskytkentäSuuntavilkkuvipu MENU-painikkeella
tai ilman
Jos kaukovaloapu on aktiivinen ja
kaukovalot ovat päällä, vedä suunta‐
vilkkuvipua kerran kaukovaloavun
kytkemiseksi pois päältä.
Jos kaukovaloapu on aktiivinen ja
kaukovalot ovat poissa päältä, paina
suuntavilkkuvipua kahdesti kaukova‐
loavun kytkemiseksi pois päältä.
Suuntavilkkuvivun painaminen
manuaalisten kaukovalojen aktivoi‐
miseksi kytkee myös kaukovaloavun
pois päältä.Suuntavilkkuvipu f-painikkeella
Jos kaukovaloapu on aktiivinen ja
kaukovalot ovat päällä, paina f
kerran tai vedä suuntavilkkuvipua
kerran kaukovaloavun kytkemiseksi
pois päältä.
Jos kaukovaloapu on aktiivinen ja
kaukovalot ovat poissa päältä, paina
f kerran kaukovaloavun kytkemi‐
seksi pois päältä.
Suuntavilkkuvivun painaminen
manuaalisten kaukovalojen aktivoi‐
miseksi kytkee myös kaukovaloavun
pois päältä.Kaukovalovilkku yhdessä kaukova‐
loavun kanssa
Kaukovalovilkun käyttö vetämällä suuntavilkkuvipua kerran ei kytke kaukovaloapua pois päältä, kun
kaukovalot ovat pois päältä.
Kaukovalovilkun käyttö vetämällä
suuntavilkkuvipua kerran kytkee
kaukovaloavun pois päältä, kun
kaukovalot ovat päällä.

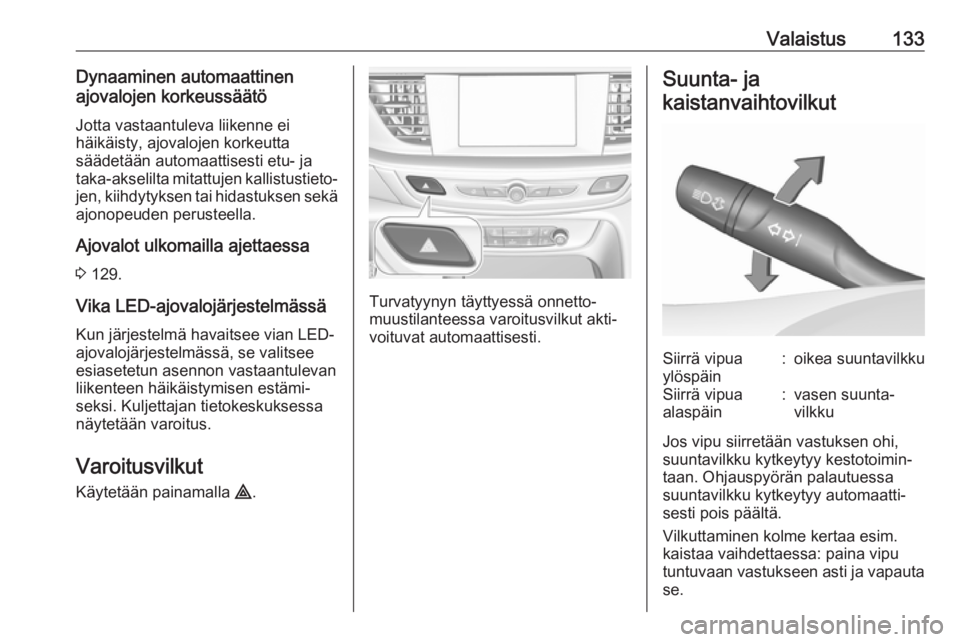

Valaistus133Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei
häikäisty, ajovalojen korkeutta
säädetään automaattisesti etu- ja
taka-akselilta mitattujen kallistustieto‐ jen, kiihdytyksen tai hidastuksen sekä ajonopeuden perusteella.
Ajovalot ulkomailla ajettaessa 3 129.
Vika LED-ajovalojärjestelmässä Kun järjestelmä havaitsee vian LED-
ajovalojärjestelmässä, se valitsee
esiasetetun asennon vastaantulevan
liikenteen häikäistymisen estämi‐
seksi. Kuljettajan tietokeskuksessa
näytetään varoitus.
Varoitusvilkut
Käytetään painamalla ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin:oikea suuntavilkkuSiirrä vipua
alaspäin:vasen suunta‐
vilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkuttaminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu
tuntuvaan vastukseen asti ja vapauta se.

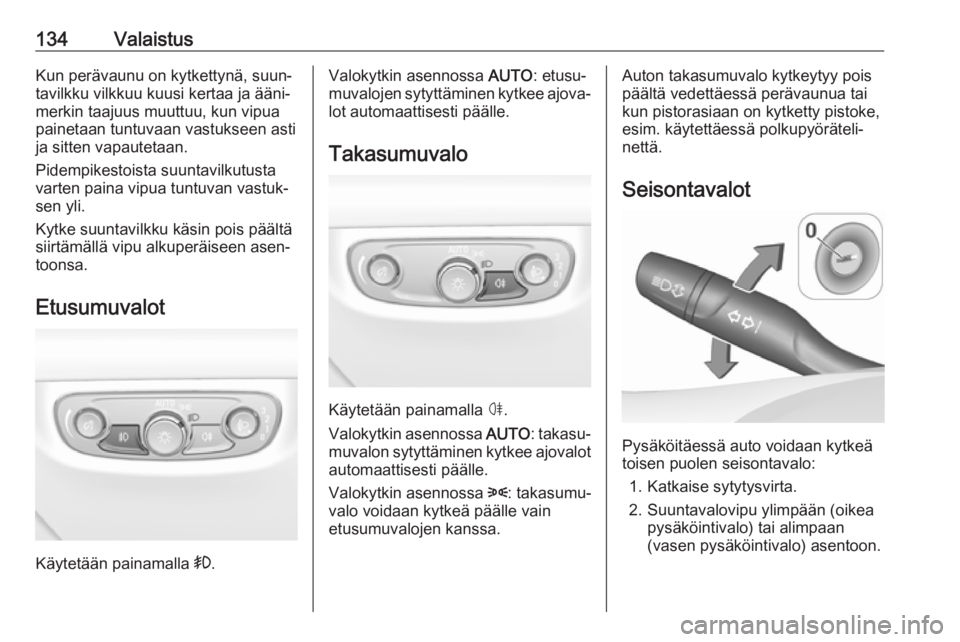

134ValaistusKun perävaunu on kytkettynä, suun‐
tavilkku vilkkuu kuusi kertaa ja ääni‐
merkin taajuus muuttuu, kun vipua
painetaan tuntuvaan vastukseen asti
ja sitten vapautetaan.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.
Etusumuvalot
Käytetään painamalla >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalo
Käytetään painamalla ø
.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain
etusumuvalojen kanssa.
Auton takasumuvalo kytkeytyy pois
päältä vedettäessä perävaunua tai
kun pistorasiaan on kytketty pistoke,
esim. käytettäessä polkupyöräteli‐
nettä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan
(vasen pysäköintivalo) asentoon.

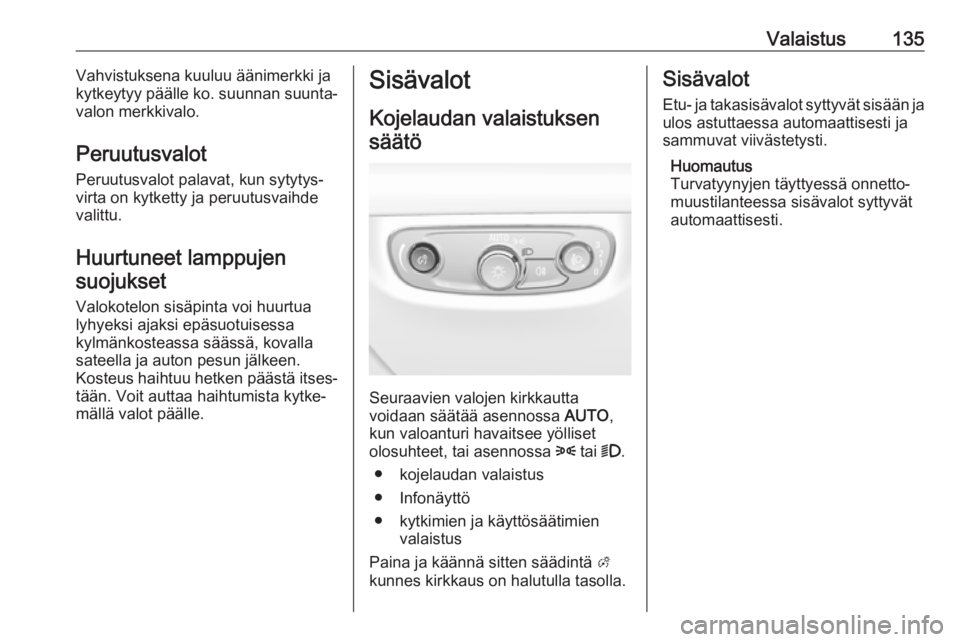

Valaistus135Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐
valon merkkivalo.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde
valittu.
Huurtuneet lamppujensuojukset
Valokotelon sisäpinta voi huurtua
lyhyeksi ajaksi epäsuotuisessa
kylmänkosteassa säässä, kovalla
sateella ja auton pesun jälkeen.
Kosteus haihtuu hetken päästä itses‐ tään. Voit auttaa haihtumista kytke‐
mällä valot päälle.Sisävalot
Kojelaudan valaistuksensäätö
Seuraavien valojen kirkkautta
voidaan säätää asennossa AUTO,
kun valoanturi havaitsee yölliset
olosuhteet, tai asennossa 8 tai 9.
● kojelaudan valaistus
● Infonäyttö
● kytkimien ja käyttösäätimien valaistus
Paina ja käännä sitten säädintä A
kunnes kirkkaus on halutulla tasolla.
Sisävalot
Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.

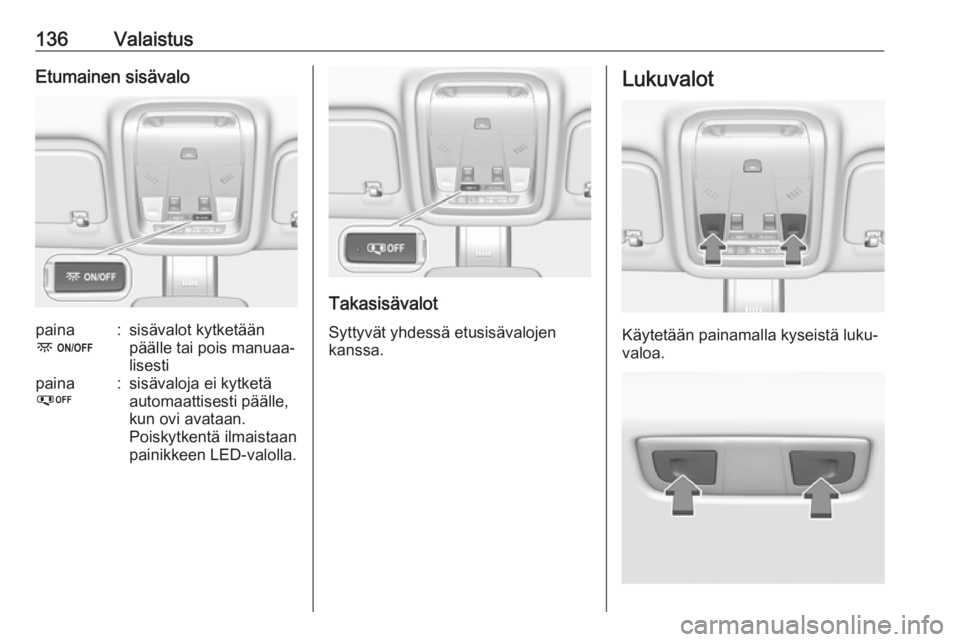

136ValaistusEtumainen sisävalopaina
-:sisävalot kytketään
päälle tai pois manuaa‐
lisestipaina
%:sisävaloja ei kytketä
automaattisesti päälle,
kun ovi avataan.
Poiskytkentä ilmaistaan
painikkeen LED-valolla.
Takasisävalot
Syttyvät yhdessä etusisävalojen
kanssa.
Lukuvalot
Käytetään painamalla kyseistä luku‐
valoa.

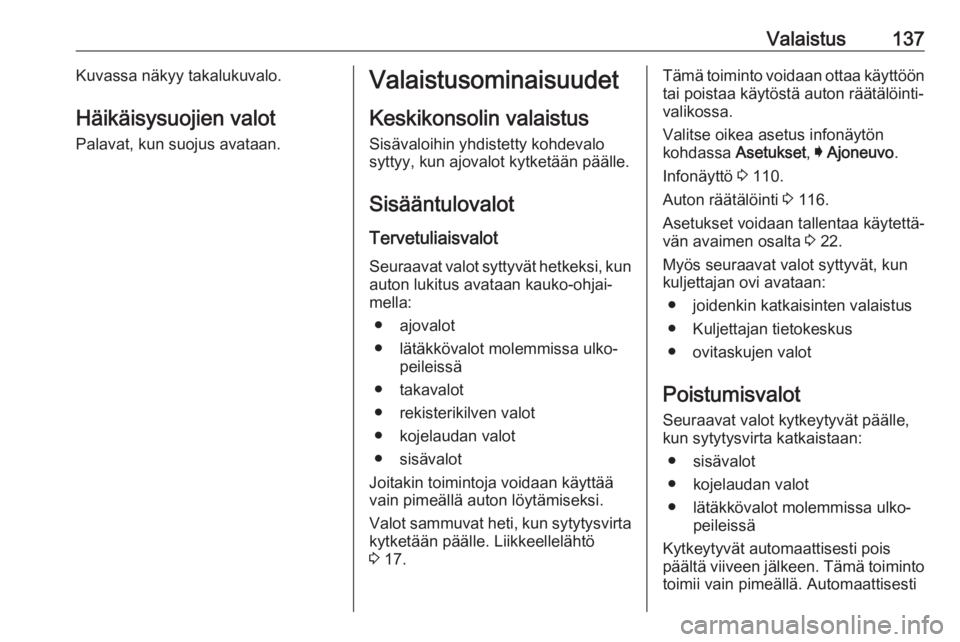

Valaistus137Kuvassa näkyy takalukuvalo.
Häikäisysuojien valot Palavat, kun suojus avataan.Valaistusominaisuudet
Keskikonsolin valaistus Sisävaloihin yhdistetty kohdevalosyttyy, kun ajovalot kytketään päälle.
Sisääntulovalot Tervetuliaisvalot
Seuraavat valot syttyvät hetkeksi, kun auton lukitus avataan kauko-ohjai‐
mella:
● ajovalot
● lätäkkövalot molemmissa ulko‐ peileissä
● takavalot
● rekisterikilven valot
● kojelaudan valot
● sisävalot
Joitakin toimintoja voidaan käyttää
vain pimeällä auton löytämiseksi.
Valot sammuvat heti, kun sytytysvirta
kytketään päälle. Liikkeellelähtö
3 17.Tämä toiminto voidaan ottaa käyttöön
tai poistaa käytöstä auton räätälöinti‐
valikossa.
Valitse oikea asetus infonäytön
kohdassa Asetukset, I Ajoneuvo .
Infonäyttö 3 110.
Auton räätälöinti 3 116.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 22.
Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
● joidenkin katkaisinten valaistus
● Kuljettajan tietokeskus
● ovitaskujen valot
Poistumisvalot
Seuraavat valot kytkeytyvät päälle,
kun sytytysvirta katkaistaan:
● sisävalot
● kojelaudan valot
● lätäkkövalot molemmissa ulko‐ peileissä
Kytkeytyvät automaattisesti pois
päältä viiveen jälkeen. Tämä toiminto
toimii vain pimeällä. Automaattisesti

138Valaistushimmenevät sisävalot kytkeytyvät
päälle, jos kuljettajan ovi avataan
tänä aikana.
Poistumistien valaistus
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.
AktivointiHalogeeniajovalot
1. Katkaise sytytysvirta.
2. Avaa kuljettajan ovi.
3. Vedä suuntavilkkuvivusta.
4. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään
kuljettajan oven ollessa auki, poistu‐
misvalot sammuvat heti.LED-ajovalot
Poistumistien valaistus syttyy, kun sytytysvirta katkaistaan ja kuljettajan
ovi avataan.
Tämä toiminto voidaan ottaa käyttöön
tai poistaa käytöstä auton räätälöinti‐
valikossa.
Valitse oikea asetus infonäytön
kohdassa Asetukset, I Ajoneuvo .
Infonäyttö 3 110.
Auton räätälöinti 3 116.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 22.
Akun purkautumisen esto Auton akun lataustason toimintoToiminto takaa auton akun pisimmän
mahdollisen käyttöiän säädettävällä
antoteholla varustetun laturin ja opti‐
moidun tehonjaon ansiosta.
Jotta auton akku ei purkaudu ajet‐
taessa, seuraavien järjestelmien
toimintaa vähennetään automaatti‐
sesti kahdessa vaiheessa, kunnes ne
kytketään pois päältä:
● lisälämmitin
● takalasin ja tuulilasin lämmitys
● lämmitettävä ohjauspyörä
● lämmitettävät peilit
● lämpiävät istuimet
● puhallin
Toisessa vaiheessa kuljettajan tieto‐
keskuksessa näytetään viesti, joka
vahvistaa auton akun purkautumisen
eston aktivoinnin.
Sähkövalojen poiskytkentä Jotta auton akku ei purkaudu, kun
sytytysvirta on katkaistu, jotkut sisä‐
valot sammutetaan automaattisesti jonkin ajan kuluttua.
