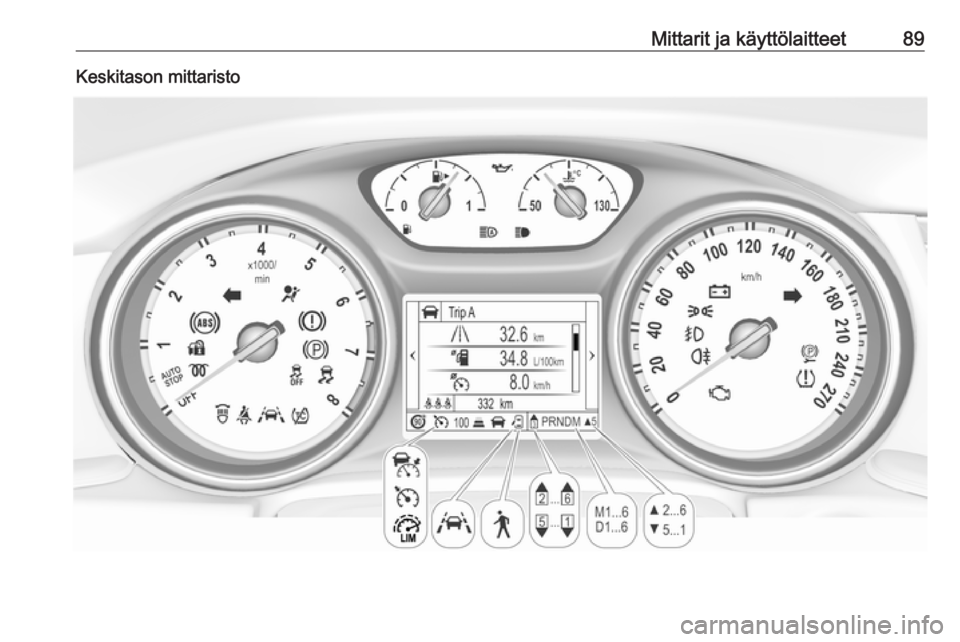

Mittarit ja käyttölaitteet89Keskitason mittaristo

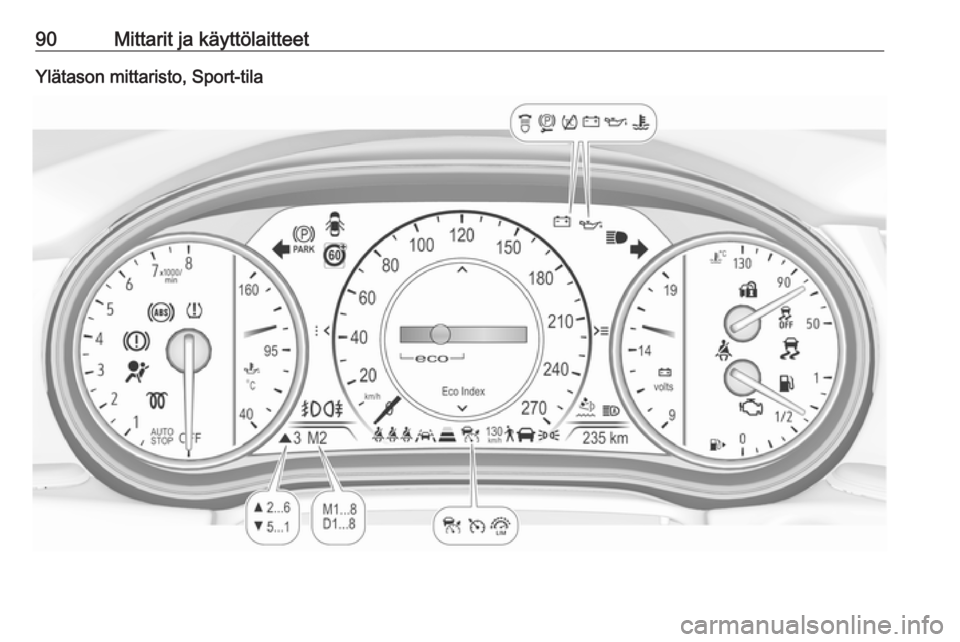

90Mittarit ja käyttölaitteetYlätason mittaristo, Sport-tila

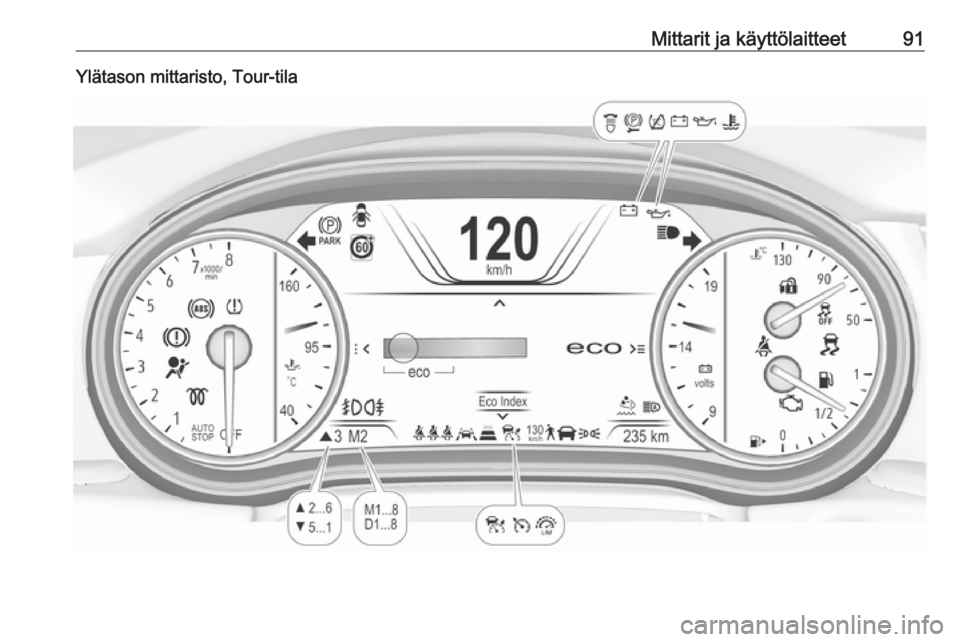

Mittarit ja käyttölaitteet91Ylätason mittaristo, Tour-tila

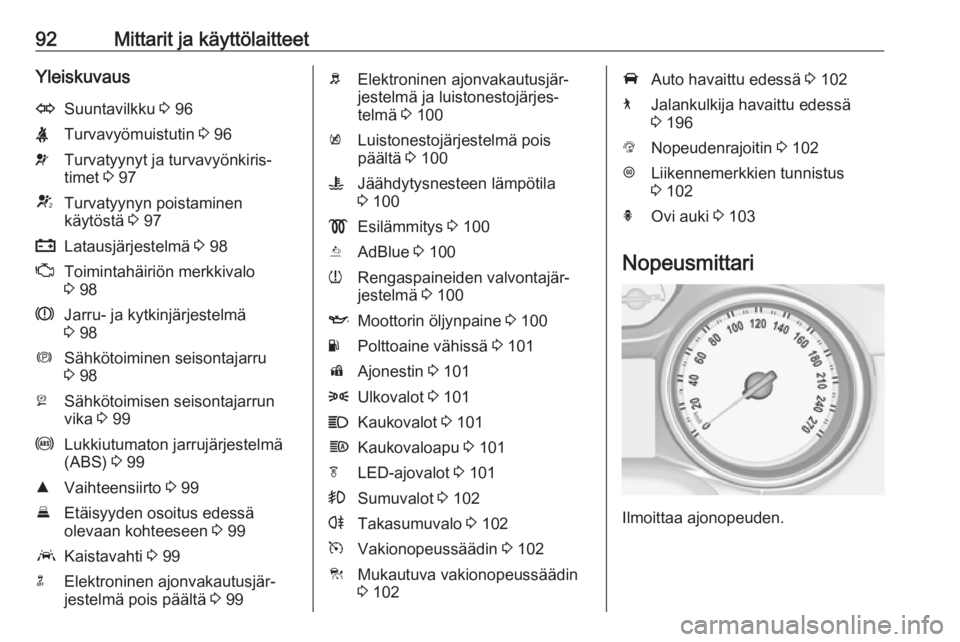

92Mittarit ja käyttölaitteetYleiskuvausOSuuntavilkku 3 96XTurvavyömuistutin 3 96vTurvatyynyt ja turvavyönkiris‐
timet 3 97VTurvatyynyn poistaminen
käytöstä 3 97pLatausjärjestelmä 3 98ZToimintahäiriön merkkivalo
3 98RJarru- ja kytkinjärjestelmä
3 98mSähkötoiminen seisontajarru
3 98jSähkötoimisen seisontajarrun
vika 3 99uLukkiutumaton jarrujärjestelmä
(ABS) 3 99RVaihteensiirto 3 99EEtäisyyden osoitus edessä
olevaan kohteeseen 3 99aKaistavahti 3 99nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 99bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 100kLuistonestojärjestelmä pois
päältä 3 100WJäähdytysnesteen lämpötila
3 100!Esilämmitys 3 100YAdBlue 3 100wRengaspaineiden valvontajär‐
jestelmä 3 100IMoottorin öljynpaine 3 100YPolttoaine vähissä 3 101dAjonestin 3 1018Ulkovalot 3 101CKaukovalot 3 101fKaukovaloapu 3 101fLED-ajovalot 3 101>Sumuvalot 3 102rTakasumuvalo 3 102mVakionopeussäädin 3 102CMukautuva vakionopeussäädin
3 102AAuto havaittu edessä 3 1027Jalankulkija havaittu edessä
3 196LNopeudenrajoitin 3 102LLiikennemerkkien tunnistus
3 102hOvi auki 3 103
Nopeusmittari
Ilmoittaa ajonopeuden.

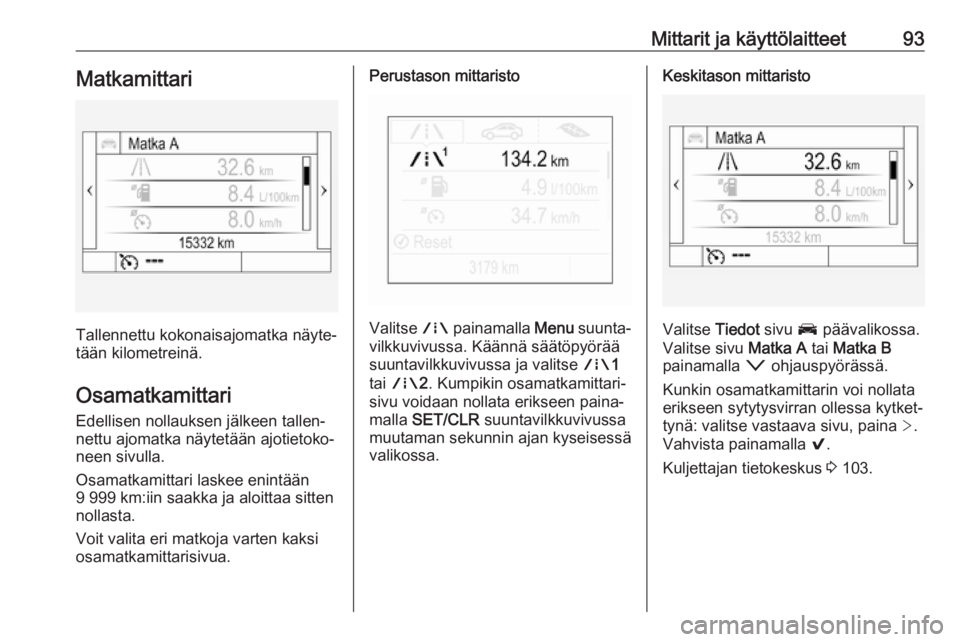

Mittarit ja käyttölaitteet93Matkamittari
Tallennettu kokonaisajomatka näyte‐
tään kilometreinä.
Osamatkamittari Edellisen nollauksen jälkeen tallen‐
nettu ajomatka näytetään ajotietoko‐
neen sivulla.
Osamatkamittari laskee enintään
9 999 km:iin saakka ja aloittaa sitten
nollasta.
Voit valita eri matkoja varten kaksi
osamatkamittarisivua.
Perustason mittaristo
Valitse ; painamalla Menu suunta‐
vilkkuvivussa. Käännä säätöpyörää
suuntavilkkuvivussa ja valitse ;1
tai ; 2. Kumpikin osamatkamittari‐
sivu voidaan nollata erikseen paina‐
malla SET/CLR suuntavilkkuvivussa
muutaman sekunnin ajan kyseisessä
valikossa.
Keskitason mittaristo
Valitse Tiedot sivu J päävalikossa.
Valitse sivu Matka A tai Matka B
painamalla o ohjauspyörässä.
Kunkin osamatkamittarin voi nollata
erikseen sytytysvirran ollessa kytket‐
tynä: valitse vastaava sivu, paina >.
Vahvista painamalla 9.
Kuljettajan tietokeskus 3 103.

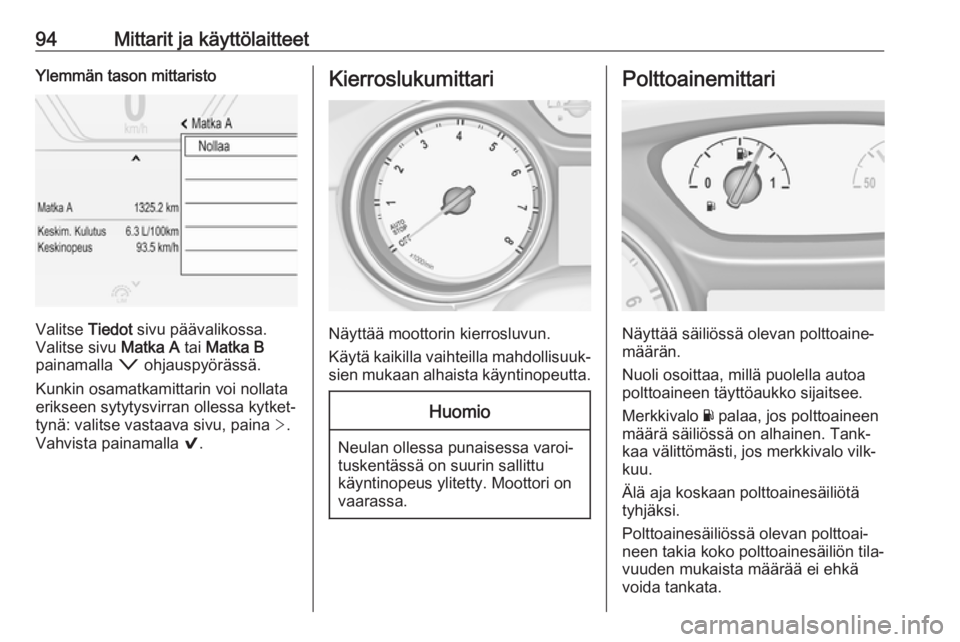

94Mittarit ja käyttölaitteetYlemmän tason mittaristo
Valitse Tiedot sivu päävalikossa.
Valitse sivu Matka A tai Matka B
painamalla o ohjauspyörässä.
Kunkin osamatkamittarin voi nollata
erikseen sytytysvirran ollessa kytket‐
tynä: valitse vastaava sivu, paina >.
Vahvista painamalla 9.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää säiliössä olevan polttoaine‐
määrän.
Nuoli osoittaa, millä puolella autoa polttoaineen täyttöaukko sijaitsee.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Älä aja koskaan polttoainesäiliötä tyhjäksi.
Polttoainesäiliössä olevan polttoai‐
neen takia koko polttoainesäiliön tila‐
vuuden mukaista määrää ei ehkä
voida tankata.

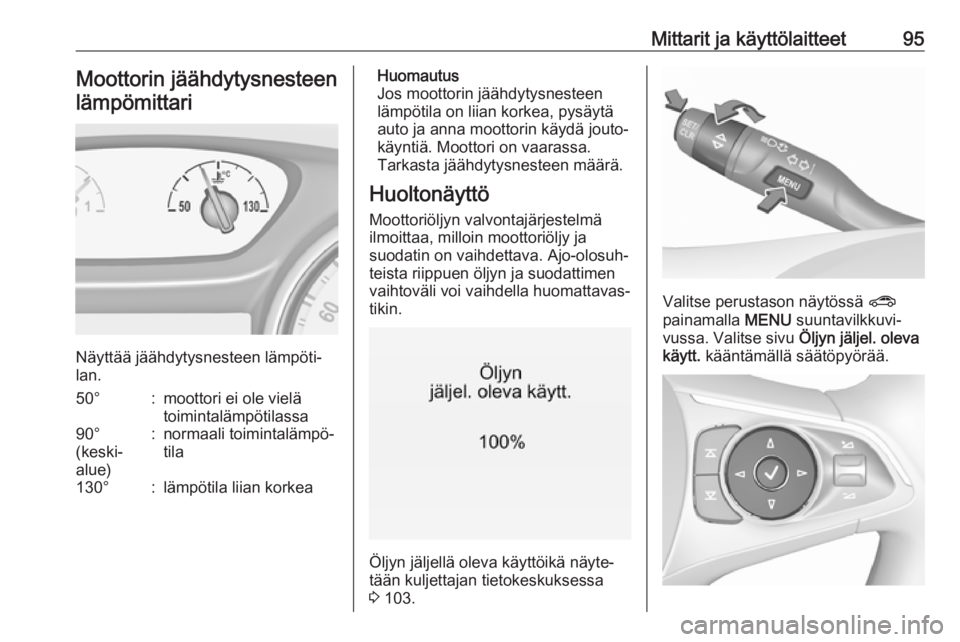

Mittarit ja käyttölaitteet95Moottorin jäähdytysnesteenlämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
50°:moottori ei ole vielä
toimintalämpötilassa90°
(keski‐
alue):normaali toimintalämpö‐
tila130°:lämpötila liian korkeaHuomautus
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja anna moottorin käydä jouto‐
käyntiä. Moottori on vaarassa.
Tarkasta jäähdytysnesteen määrä.
Huoltonäyttö Moottoriöljyn valvontajärjestelmä
ilmoittaa, milloin moottoriöljy ja
suodatin on vaihdettava. Ajo-olosuh‐
teista riippuen öljyn ja suodattimen
vaihtoväli voi vaihdella huomattavas‐
tikin.
Öljyn jäljellä oleva käyttöikä näyte‐
tään kuljettajan tietokeskuksessa
3 103.
Valitse perustason näytössä ?
painamalla MENU suuntavilkkuvi‐
vussa. Valitse sivu Öljyn jäljel. oleva
käytt. kääntämällä säätöpyörää.

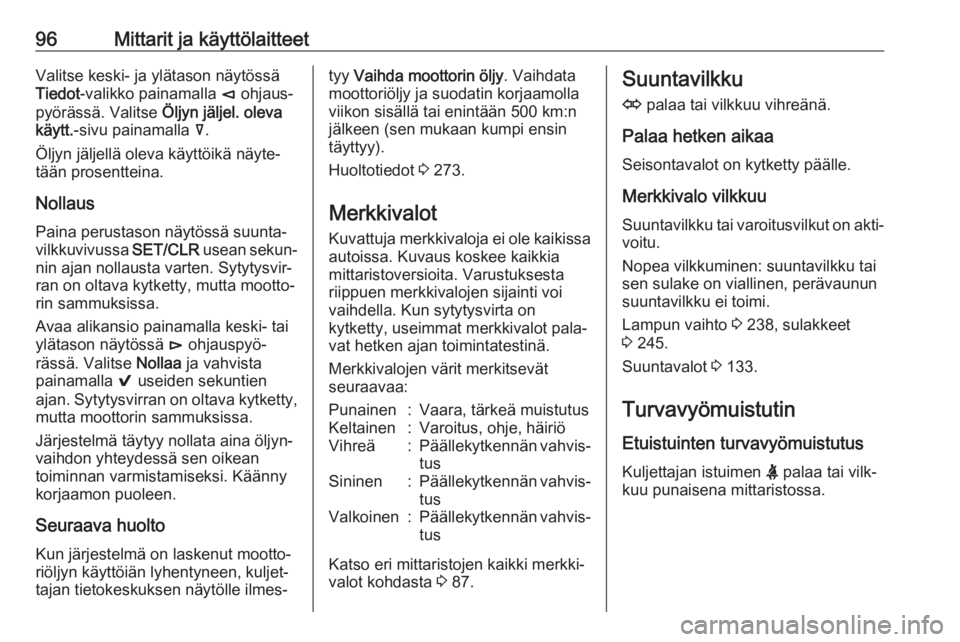

96Mittarit ja käyttölaitteetValitse keski- ja ylätason näytössä
Tiedot -valikko painamalla è ohjaus‐
pyörässä. Valitse Öljyn jäljel. oleva
käytt. -sivu painamalla å.
Öljyn jäljellä oleva käyttöikä näyte‐ tään prosentteina.
Nollaus
Paina perustason näytössä suunta‐
vilkkuvivussa SET/CLR usean sekun‐
nin ajan nollausta varten. Sytytysvir‐
ran on oltava kytketty, mutta mootto‐
rin sammuksissa.
Avaa alikansio painamalla keski- tai
ylätason näytössä é ohjauspyö‐
rässä. Valitse Nollaa ja vahvista
painamalla 9 useiden sekuntien
ajan. Sytytysvirran on oltava kytketty,
mutta moottorin sammuksissa.
Järjestelmä täytyy nollata aina öljyn‐
vaihdon yhteydessä sen oikean
toiminnan varmistamiseksi. Käänny
korjaamon puoleen.
Seuraava huolto
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Huoltotiedot 3 273.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Varustuksesta
riippuen merkkivalojen sijainti voi
vaihdella. Kun sytytysvirta on
kytketty, useimmat merkkivalot pala‐ vat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐ tusSininen:Päällekytkennän vahvis‐tusValkoinen:Päällekytkennän vahvis‐tus
Katso eri mittaristojen kaikki merkki‐
valot kohdasta 3 87.
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Palaa hetken aikaa
Seisontavalot on kytketty päälle.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut on akti‐ voitu.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 238, sulakkeet
3 245.
Suuntavalot 3 133.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen X palaa tai vilk‐
kuu punaisena mittaristossa.

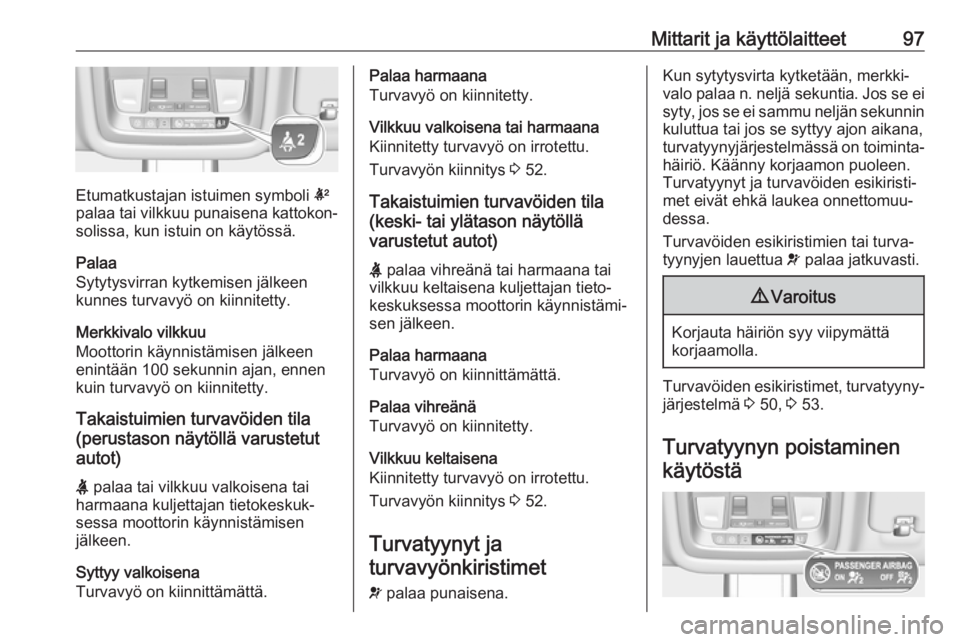

Mittarit ja käyttölaitteet97
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena kattokon‐
solissa, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Takaistuimien turvavöiden tila
(perustason näytöllä varustetut
autot)
X palaa tai vilkkuu valkoisena tai
harmaana kuljettajan tietokeskuk‐
sessa moottorin käynnistämisen
jälkeen.
Syttyy valkoisena
Turvavyö on kiinnittämättä.
Palaa harmaana
Turvavyö on kiinnitetty.
Vilkkuu valkoisena tai harmaana
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 52.
Takaistuimien turvavöiden tila (keski- tai ylätason näytöllä
varustetut autot)
X palaa vihreänä tai harmaana tai
vilkkuu keltaisena kuljettajan tieto‐
keskuksessa moottorin käynnistämi‐
sen jälkeen.
Palaa harmaana
Turvavyö on kiinnittämättä.
Palaa vihreänä
Turvavyö on kiinnitetty.
Vilkkuu keltaisena
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 52.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.Kun sytytysvirta kytketään, merkki‐
valo palaa n. neljä sekuntia . Jos se ei
syty, jos se ei sammu neljän sekunnin
kuluttua tai jos se syttyy ajon aikana,
turvatyynyjärjestelmässä on toiminta‐ häiriö. Käänny korjaamon puoleen.
Turvatyynyt ja turvavöiden esikiristi‐ met eivät ehkä laukea onnettomuu‐
dessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 50, 3 53.
Turvatyynyn poistaminen käytöstä

98Mittarit ja käyttölaitteetV palaa keltaisena.
Etumatkustajan turvatyyny on
käytössä.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty.
Turvatyynyn poistaminen käytöstä
3 58.
Latausjärjestelmä p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐ tyä.
Dieselmoottoreissa dieselhiukkas‐
suodattimen puhdistusprosessi ei
ehkä ole mahdollinen.
Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian
alhainen.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru onkytketty 3 170.
Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Paina
jarrupoljin pohjaan ja yritä nollata
järjestelmä ensin vapauttamalla ja
sitten kytkemällä sähkötoiminen
seisontajarru. Jos m vilkkuu edel‐
leen, älä jatka matkaa, vaan käänny
korjaamon puoleen.
