OPEL INSIGNIA BREAK 2017.5 Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet109Keskimääräinen polttoaineenkulutus‐
arvo näkyy näytössä samanaikai‐
sesti.
Audio -valikko
Audio-valikko mahdollistaa musiikin
selaamisen, suosikkien valitsemisen
tai audiolähteen vaihtamisen.
Katso Infotainment-ohjekirja.
Puhelin -valikko
Puhelin-valikko mahdollistaa puhelu‐
jen hallinnan ja soittamisen, yhteys‐
tietojen selaamisen tai handsfree-
puhelujen tekemisen.
Katso Infotainment-ohjekirja.
Navigointi -valikko
Navigointivalikko mahdollistaa reitti‐
opastuksen.
Katso Infotainment-ohjekirja.
Auton tiedot -valikko, ? tai
Asetukset
Seuraavassa luettelossa on kaikki
Asetukset-valikon mahdolliset sivut.
Jotkin näistä eivät ehkä ole käytettä‐vissä autossasi. Jotkin toiminnot
esitetään näytöstä riippuen symbo‐
leina.
Valitse sivu kääntämällä säätöpyörää
tai painamalla ä tai å ja toimi alivali‐
koissa olevien ohjeiden mukaan:
● yksiköt
● näytön teemat
● infosivut
● nopeusvaroitus
● renkaiden kuormitus
● näytössä näytettävät mittarit
● ohjelmistotiedot
Yksiköt
Paina é, kun yksikkösivu näkyy
näytössä. Valitse tuuma- tai metrimi‐
tat painamalla 9.
Näytön teemat
Paina é, kun näytön teemat ovat
näkyvissä. Valitse Sport-tila tai
Touring-tila painamalla 9. Sport-
tilassa on enemmän auton tietoja,
Touring-tilassa on enemmän media‐
tietoja.Tämä asetus on käytettävissä aino‐
astaan ylätason näytössä.
Info-sivut
Paina é, kun Info-sivut ovat näky‐
vissä. Näyttöön tulee kaikkien Info-
valikon kohteiden luettelo. Valitse
Info-sivulla näytettävät toiminnot
painamalla 9. Valittujen sivujen
kohdalla on valintaruudussa 9. Jos
toimintoa ei voi katsella, sen kohdalla
on tyhjä valintaruutu. Katso kohta
Info-valikko edellä.
Nopeusvaroitus
Nopeusvaroitusnäytön avulla voit asettaa nopeuden, jota et halua ylit‐tää.
Aseta nopeusvaroitus painamalla é,
kun sivu on näytössä. Säädä arvoa
painamalla ä tai å. Aseta nopeus
painamalla 9. Kun nopeus on
asetettu, tämän toiminnon voi poistaa käytöstä painamalla 9 tätä sivua
tarkasteltaessa. Jos valittu nopeusra‐
joitus ylitetään, näyttöön tulee varoi‐
tus ja samalla annetaan äänimerkki.

110Mittarit ja käyttölaitteetRenkaiden kuormitus
Rengaspaineluokka voidaan valita
renkaiden todellisten paineiden
mukaan 3 253.
Näytössä näytettävät mittarit
Auton varustelusta riippuen näytön
vasemmassa ja oikeassa ulkoreu‐
nassa lähellä nopeusmittaria voidaan
näyttää mittareita. Eri mittarityyppejä voidaan määrittää.
Paina é, kun näytössä näytettävät
mittarit ovat näkyvissä. Valitse vasen
tai oikea mittaripaikka painamalla é
tai è. Valitse mittarin tyyppi
kumpaankin mittaripaikkaan paina‐
malla å. Vahvista valinnalla 9.
Valittavissa olevat mittarityypit ovat:
● Akkujännite
Näyttää auton akkujännitteen
(V). Moottorin käydessä jännite
voi vaihdella välillä 12 V - 15,5 V.
Jännite voi olla hetkellisesti alle
12 V, kun käytetään suurta
sähkökuormitusta.
● Öljyn lämpötila
Näyttää öljyn lämpötilan Celsius- asteina.
● Öljynpaine
Näyttää öljynpaineen yksikkönä
kPa.
● Moottorin ahtopaine
Näyttää turboahtimen ahtopai‐
neen yksikkönä kPa.
Näytössä näytettävät mittarit ovat
saatavana ainoastaan ylätason
näytössä.
Ohjelmistotiedot
Näyttää Open Source -ohjelmiston
tiedot.
Infonäyttö
Infonäyttö sijaitsee kojelaudassa
lähellä mittaristoa.
Auton kokoonpanosta riippuen siinä
on joko
● 7" värillinen infonäyttö kosketus‐
näyttötoiminnolla
tai
● 8" värillinen infonäyttö kosketus‐
näyttötoiminnolla

Mittarit ja käyttölaitteet111Infonäyttö voi näyttää:● ajan 3 82
● ulkolämpötilan 3 82
● päivämäärän 3 82
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● ilmastoinnin asetukset 3 143
● takakameran 3 211
● panoraamanäkymä 3 209
● pysäköintitutkan ohjeet 3 198
● takana oleva risteävä liikenne 3 213
● Flex Ride -visualisointivalikko 3 175
● navigointijärjestelmän, katso kuvaus Infotainment-ohjekirjasta
● järjestelmän ilmoitukset
● auton räätälöinnin asetukset 3 116
7" Värillinen infonäyttö
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee
näytön kautta.
Kytke näyttö päälle painamalla paini‐
ketta X.
Tuo kotisivu näyttöön painamalla
painiketta ;.
Kosketa haluttua näyttökuvaketta
sormella.
Kosketa kyseistä kuvaketta valinnan
vahvistamiseksi.
Kosketa 9 palataksesi seuraavaksi
ylemmälle valikkotasolle.
Palaa kotisivulle painamalla paini‐
ketta ;.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Auton räätälöinti 3 116.
8" Värillinen infonäyttö
Valikoiden ja asetusten valinta
Näyttöä voi käyttää kolmella tavalla:
● näytön alla olevien painikkeiden avulla
● koskettamalla kosketusnäyttöä sormella
● puheentunnistuksen avullaKäyttö painikkeiden avulla
Kytke näyttö päälle painamalla paini‐
ketta X.
Tuo kotisivu näyttöön painamalla
painiketta ;.

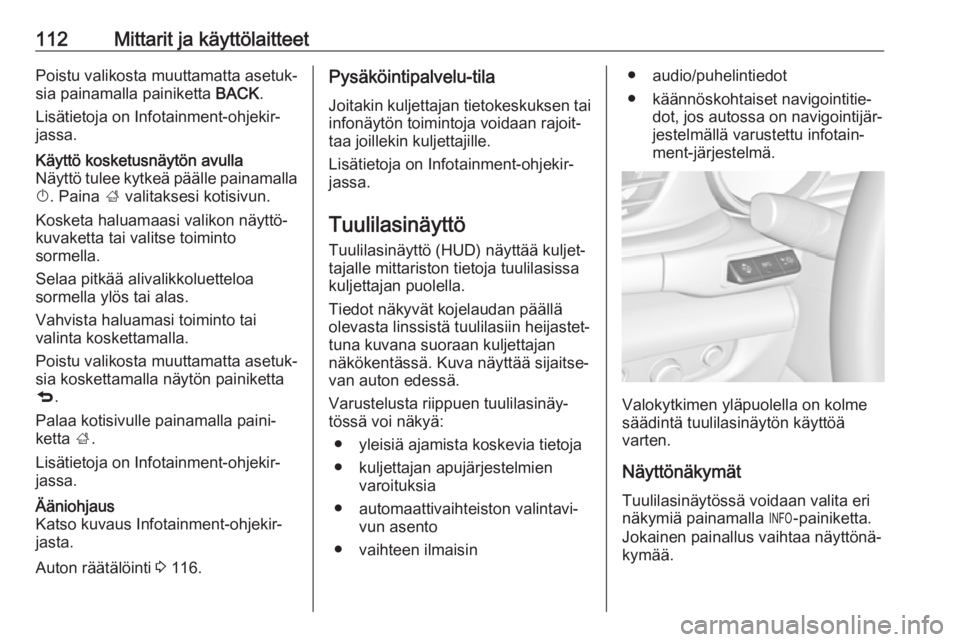

112Mittarit ja käyttölaitteetPoistu valikosta muuttamatta asetuk‐
sia painamalla painiketta BACK.
Lisätietoja on Infotainment-ohjekir‐ jassa.Käyttö kosketusnäytön avulla
Näyttö tulee kytkeä päälle painamalla X . Paina ; valitaksesi kotisivun.
Kosketa haluamaasi valikon näyttö‐
kuvaketta tai valitse toiminto
sormella.
Selaa pitkää alivalikkoluetteloa
sormella ylös tai alas.
Vahvista haluamasi toiminto tai
valinta koskettamalla.
Poistu valikosta muuttamatta asetuk‐
sia koskettamalla näytön painiketta
q .
Palaa kotisivulle painamalla paini‐
ketta ;.
Lisätietoja on Infotainment-ohjekir‐
jassa.Ääniohjaus
Katso kuvaus Infotainment-ohjekir‐
jasta.
Auton räätälöinti 3 116.
Pysäköintipalvelu-tila
Joitakin kuljettajan tietokeskuksen tai
infonäytön toimintoja voidaan rajoit‐ taa joillekin kuljettajille.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Tuulilasinäyttö Tuulilasinäyttö (HUD) näyttää kuljet‐
tajalle mittariston tietoja tuulilasissa kuljettajan puolella.
Tiedot näkyvät kojelaudan päällä
olevasta linssistä tuulilasiin heijastet‐
tuna kuvana suoraan kuljettajan
näkökentässä. Kuva näyttää sijaitse‐
van auton edessä.
Varustelusta riippuen tuulilasinäy‐
tössä voi näkyä:
● yleisiä ajamista koskevia tietoja
● kuljettajan apujärjestelmien varoituksia
● automaattivaihteiston valintavi‐ vun asento
● vaihteen ilmaisin● audio/puhelintiedot
● käännöskohtaiset navigointitie‐ dot, jos autossa on navigointijär‐
jestelmällä varustettu infotain‐
ment-järjestelmä.
Valokytkimen yläpuolella on kolme
säädintä tuulilasinäytön käyttöä
varten.
Näyttönäkymät
Tuulilasinäytössä voidaan valita eri näkymiä painamalla /-painiketta.
Jokainen painallus vaihtaa näyttönä‐ kymää.

Mittarit ja käyttölaitteet113
Nopeusnäkymässä
Näkyvät
● nopeusmittari: digitaalinen nopeusnäyttö
● liikennemerkit: nopeusrajoitukset
Suorituskykynäkymässä
Näkyvät
● nopeusmittari: digitaalinen nopeusnäyttö
● kierroslukumittari: moottorin käyntinopeus kierroksina minuu‐tissa
● automaattivaihteisto: valintavi‐ vun asento
● käsivalintainen/automaattivaih‐ teisto: vaihteen ilmaisin
● autostop-ilmaisin
Audionäkymässä
Näkyvät
● nopeusmittari: digitaalinen nopeusnäyttö
● käytössä olevan audion toistotie‐
dot
Navigointinäkymässä
Näkyvät
● nopeusmittari: digitaalinen nopeusnäyttö
● käännöskohtaiset navigointitie‐ dot
Aktiivisen turvallisuuden merkkivalot
Kaikissa näkymissä näytetään
näytön ylärivillä seuraavien kuljetta‐
jan apujärjestelmien merkkivalot
● auto havaittu edessä A: auton
tunnistus
● kaistavahti a: tila ja varoitus● mukautuva vakionopeussäädin
Õ : asetettu nopeus ja tila
● jalankulkija havaittu edessä 7:
jalankulkijan tunnistus
Ponnahdusvaroitukset
Seuraavassa luettelossa on vain
joitakin mahdollisista varoituksista.
Jotkut eivät ehkä ole saatavana
tietyssä autossa ja toiset voivat näkyä
auton kokoonpanosta riippuen.
Ponnahdusvaroitukset näkyvät tarvit‐
taessa jokaisella sivulla
● jalankulkijan suojan varoitus
● etutörmäyksen varoitus
● ylös-/alasvaihdon hälytys
● tuleva puhelu
Vähemmän tärkeät varoitukset
voidaan poistaa painamalla G,
tärkeät varoitukset näkyvät niin kauan kuin vaara on olemassa. Järjestel‐
mien viestit tai auton varoitukset saat‐
tavat edellyttää välittömiä toimenpi‐
teitä. Käänny korjaamon puoleen.

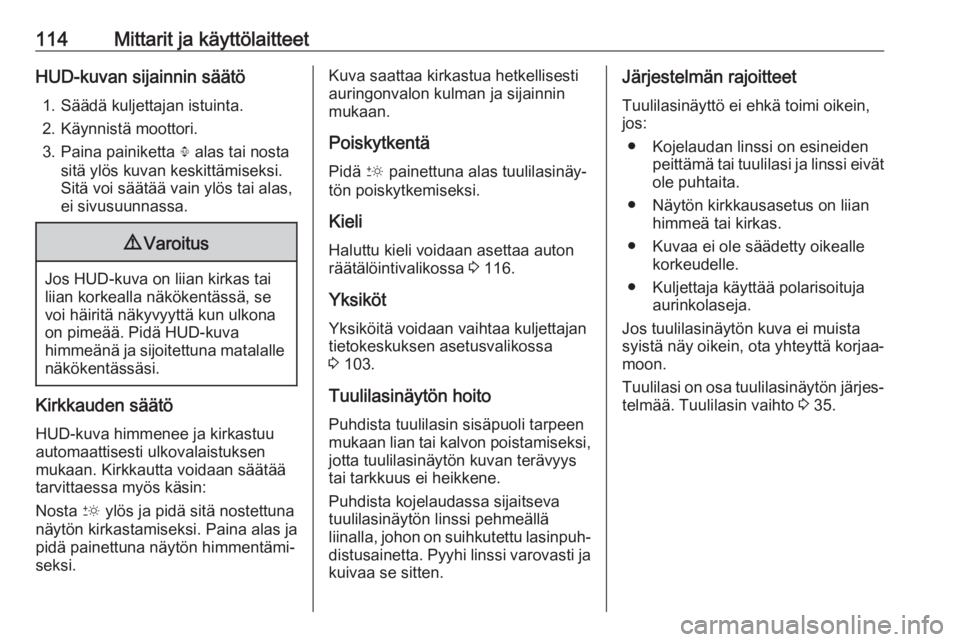

114Mittarit ja käyttölaitteetHUD-kuvan sijainnin säätö1. Säädä kuljettajan istuinta.
2. Käynnistä moottori.
3. Paina painiketta . alas tai nosta
sitä ylös kuvan keskittämiseksi.
Sitä voi säätää vain ylös tai alas, ei sivusuunnassa.9 Varoitus
Jos HUD-kuva on liian kirkas tai
liian korkealla näkökentässä, se
voi häiritä näkyvyyttä kun ulkona
on pimeää. Pidä HUD-kuva
himmeänä ja sijoitettuna matalalle näkökentässäsi.
Kirkkauden säätö
HUD-kuva himmenee ja kirkastuu
automaattisesti ulkovalaistuksen
mukaan. Kirkkautta voidaan säätää
tarvittaessa myös käsin:
Nosta & ylös ja pidä sitä nostettuna
näytön kirkastamiseksi. Paina alas ja
pidä painettuna näytön himmentämi‐
seksi.
Kuva saattaa kirkastua hetkellisesti
auringonvalon kulman ja sijainnin
mukaan.
Poiskytkentä
Pidä & painettuna alas tuulilasinäy‐
tön poiskytkemiseksi.
Kieli
Haluttu kieli voidaan asettaa auton räätälöintivalikossa 3 116.
Yksiköt Yksiköitä voidaan vaihtaa kuljettajan
tietokeskuksen asetusvalikossa
3 103.
Tuulilasinäytön hoito
Puhdista tuulilasin sisäpuoli tarpeen
mukaan lian tai kalvon poistamiseksi,
jotta tuulilasinäytön kuvan terävyys
tai tarkkuus ei heikkene.
Puhdista kojelaudassa sijaitseva
tuulilasinäytön linssi pehmeällä
liinalla, johon on suihkutettu lasinpuh‐
distusainetta. Pyyhi linssi varovasti ja kuivaa se sitten.Järjestelmän rajoitteet
Tuulilasinäyttö ei ehkä toimi oikein,
jos:
● Kojelaudan linssi on esineiden peittämä tai tuulilasi ja linssi eivätole puhtaita.
● Näytön kirkkausasetus on liian himmeä tai kirkas.
● Kuvaa ei ole säädetty oikealle korkeudelle.
● Kuljettaja käyttää polarisoituja aurinkolaseja.
Jos tuulilasinäytön kuva ei muista
syistä näy oikein, ota yhteyttä korjaa‐
moon.
Tuulilasi on osa tuulilasinäytön järjes‐
telmää. Tuulilasin vaihto 3 35.

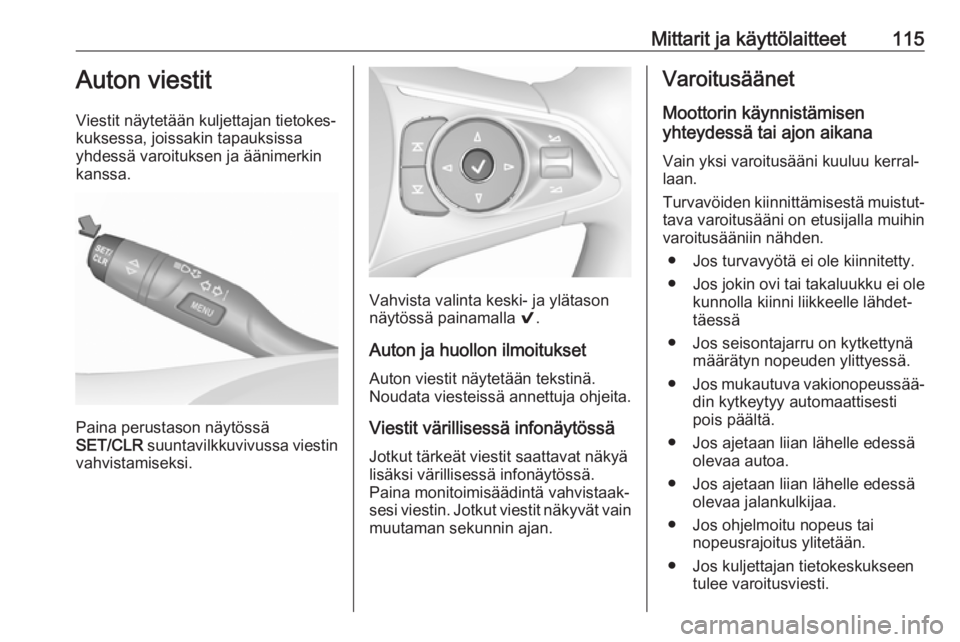

Mittarit ja käyttölaitteet115Auton viestit
Viestit näytetään kuljettajan tietokes‐
kuksessa, joissakin tapauksissa
yhdessä varoituksen ja äänimerkin
kanssa.
Paina perustason näytössä
SET/CLR suuntavilkkuvivussa viestin
vahvistamiseksi.
Vahvista valinta keski- ja ylätason
näytössä painamalla 9.
Auton ja huollon ilmoitukset
Auton viestit näytetään tekstinä.
Noudata viesteissä annettuja ohjeita.
Viestit värillisessä infonäytössä Jotkut tärkeät viestit saattavat näkyä
lisäksi värillisessä infonäytössä.
Paina monitoimisäädintä vahvistaak‐
sesi viestin. Jotkut viestit näkyvät vain muutaman sekunnin ajan.
Varoitusäänet
Moottorin käynnistämisen
yhteydessä tai ajon aikana
Vain yksi varoitusääni kuuluu kerral‐
laan.
Turvavöiden kiinnittämisestä muistut‐ tava varoitusääni on etusijalla muihin
varoitusääniin nähden.
● Jos turvavyötä ei ole kiinnitetty.
● Jos jokin ovi tai takaluukku ei ole
kunnolla kiinni liikkeelle lähdet‐
täessä
● Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä.
● Jos mukautuva vakionopeussää‐
din kytkeytyy automaattisesti
pois päältä.
● Jos ajetaan liian lähelle edessä olevaa autoa.
● Jos ajetaan liian lähelle edessä olevaa jalankulkijaa.
● Jos ohjelmoitu nopeus tai nopeusrajoitus ylitetään.
● Jos kuljettajan tietokeskukseen tulee varoitusviesti.

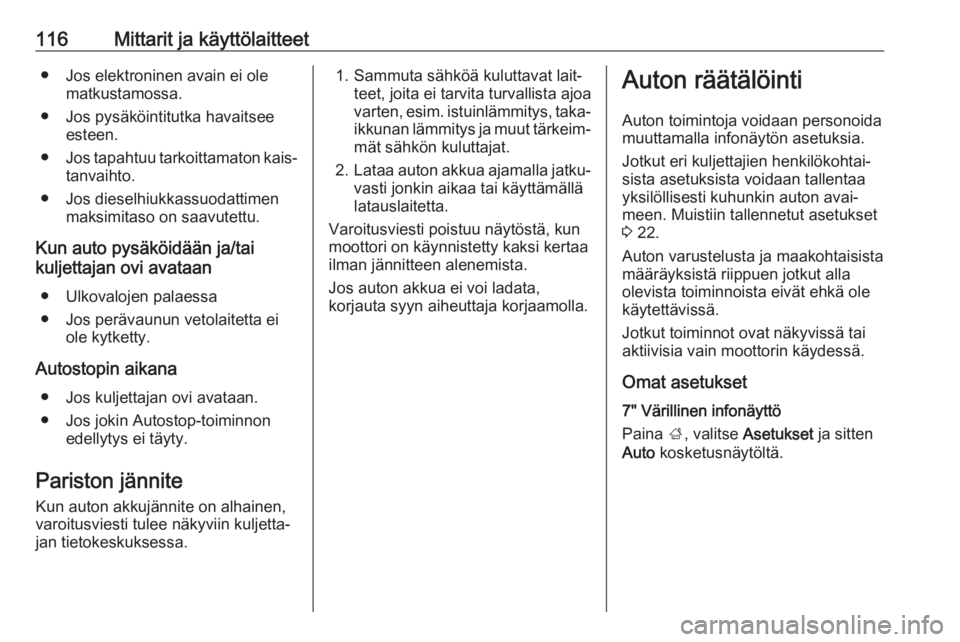

116Mittarit ja käyttölaitteet● Jos elektroninen avain ei olematkustamossa.
● Jos pysäköintitutka havaitsee esteen.
● Jos tapahtuu tarkoittamaton kais‐
tanvaihto.
● Jos dieselhiukkassuodattimen maksimitaso on saavutettu.
Kun auto pysäköidään ja/tai
kuljettajan ovi avataan
● Ulkovalojen palaessa
● Jos perävaunun vetolaitetta ei ole kytketty.
Autostopin aikana ● Jos kuljettajan ovi avataan.
● Jos jokin Autostop-toiminnon edellytys ei täyty.
Pariston jännite Kun auton akkujännite on alhainen,varoitusviesti tulee näkyviin kuljetta‐
jan tietokeskuksessa.1. Sammuta sähköä kuluttavat lait‐ teet, joita ei tarvita turvallista ajoa
varten, esim. istuinlämmitys, taka‐
ikkunan lämmitys ja muut tärkeim‐
mät sähkön kuluttajat.
2. Lataa auton akkua ajamalla jatku‐
vasti jonkin aikaa tai käyttämällä
latauslaitetta.
Varoitusviesti poistuu näytöstä, kun
moottori on käynnistetty kaksi kertaa ilman jännitteen alenemista.
Jos auton akkua ei voi ladata,
korjauta syyn aiheuttaja korjaamolla.Auton räätälöinti
Auton toimintoja voidaan personoida
muuttamalla infonäytön asetuksia.
Jotkut eri kuljettajien henkilökohtai‐
sista asetuksista voidaan tallentaa
yksilöllisesti kuhunkin auton avai‐
meen. Muistiin tallennetut asetukset
3 22.
Auton varustelusta ja maakohtaisista
määräyksistä riippuen jotkut alla
olevista toiminnoista eivät ehkä ole
käytettävissä.
Jotkut toiminnot ovat näkyvissä tai aktiivisia vain moottorin käydessä.
Omat asetukset

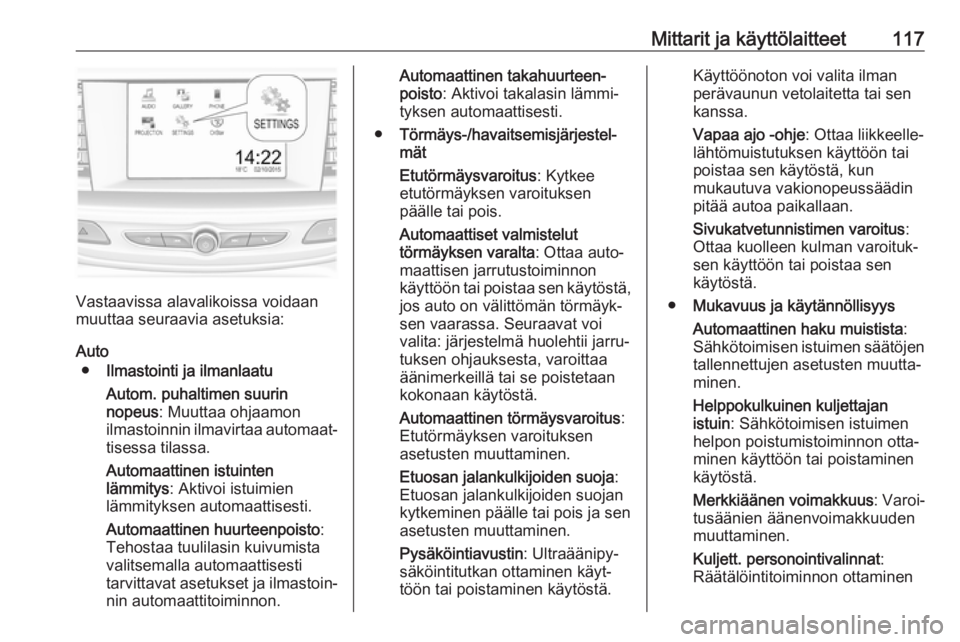

7" Värillinen infonäyttö
Paina ;, valitse Asetukset ja sitten
Auto kosketusnäytöltä.

Mittarit ja käyttölaitteet117
Vastaavissa alavalikoissa voidaan
muuttaa seuraavia asetuksia:
Auto ● Ilmastointi ja ilmanlaatu
Autom. puhaltimen suurin
nopeus : Muuttaa ohjaamon
ilmastoinnin ilmavirtaa automaat‐
tisessa tilassa.
Automaattinen istuinten
lämmitys : Aktivoi istuimien
lämmityksen automaattisesti.
Automaattinen huurteenpoisto :
Tehostaa tuulilasin kuivumista
valitsemalla automaattisesti
tarvittavat asetukset ja ilmastoin‐
nin automaattitoiminnon.
Automaattinen takahuurteen‐
poisto : Aktivoi takalasin lämmi‐
tyksen automaattisesti.
● Törmäys-/havaitsemisjärjestel‐
mät
Etutörmäysvaroitus : Kytkee
etutörmäyksen varoituksen
päälle tai pois.
Automaattiset valmistelut
törmäyksen varalta : Ottaa auto‐
maattisen jarrutustoiminnon käyttöön tai poistaa sen käytöstä, jos auto on välittömän törmäyk‐
sen vaarassa. Seuraavat voi valita: järjestelmä huolehtii jarru‐
tuksen ohjauksesta, varoittaa
äänimerkeillä tai se poistetaan
kokonaan käytöstä.
Automaattinen törmäysvaroitus :
Etutörmäyksen varoituksen
asetusten muuttaminen.
Etuosan jalankulkijoiden suoja :
Etuosan jalankulkijoiden suojan
kytkeminen päälle tai pois ja sen
asetusten muuttaminen.
Pysäköintiavustin : Ultraäänipy‐
säköintitutkan ottaminen käyt‐
töön tai poistaminen käytöstä.Käyttöönoton voi valita ilman
perävaunun vetolaitetta tai sen
kanssa.
Vapaa ajo -ohje : Ottaa liikkeelle‐
lähtömuistutuksen käyttöön tai
poistaa sen käytöstä, kun
mukautuva vakionopeussäädin
pitää autoa paikallaan.
Sivukatvetunnistimen varoitus :
Ottaa kuolleen kulman varoituk‐
sen käyttöön tai poistaa sen
käytöstä.
● Mukavuus ja käytännöllisyys
Automaattinen haku muistista :
Sähkötoimisen istuimen säätöjen tallennettujen asetusten muutta‐
minen.
Helppokulkuinen kuljettajan
istuin : Sähkötoimisen istuimen
helpon poistumistoiminnon otta‐
minen käyttöön tai poistaminen
käytöstä.
Merkkiäänen voimakkuus : Varoi‐
tusäänien äänenvoimakkuuden
muuttaminen.
Kuljett. personointivalinnat :
Räätälöintitoiminnon ottaminen

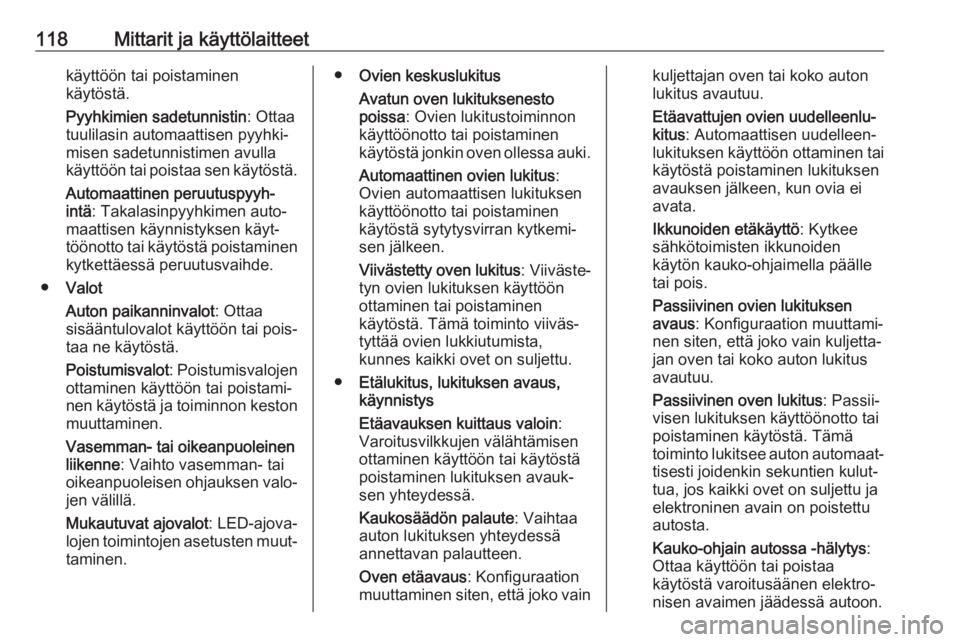

118Mittarit ja käyttölaitteetkäyttöön tai poistaminen
käytöstä.
Pyyhkimien sadetunnistin : Ottaa
tuulilasin automaattisen pyyhki‐
misen sadetunnistimen avulla käyttöön tai poistaa sen käytöstä.
Automaattinen peruutuspyyh‐
intä : Takalasinpyyhkimen auto‐
maattisen käynnistyksen käyt‐
töönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde.
● Valot
Auton paikanninvalot : Ottaa
sisääntulovalot käyttöön tai pois‐ taa ne käytöstä.
Poistumisvalot : Poistumisvalojen
ottaminen käyttöön tai poistami‐
nen käytöstä ja toiminnon keston muuttaminen.
Vasemman- tai oikeanpuoleinen
liikenne : Vaihto vasemman- tai
oikeanpuoleisen ohjauksen valo‐
jen välillä.
Mukautuvat ajovalot : LED-ajova‐
lojen toimintojen asetusten muut‐
taminen.● Ovien keskuslukitus
Avatun oven lukituksenesto
poissa : Ovien lukitustoiminnon
käyttöönotto tai poistaminen
käytöstä jonkin oven ollessa auki.
Automaattinen ovien lukitus :
Ovien automaattisen lukituksen
käyttöönotto tai poistaminen
käytöstä sytytysvirran kytkemi‐
sen jälkeen.
Viivästetty oven lukitus : Viiväste‐
tyn ovien lukituksen käyttöön ottaminen tai poistaminen
käytöstä. Tämä toiminto viiväs‐
tyttää ovien lukkiutumista,
kunnes kaikki ovet on suljettu.
● Etälukitus, lukituksen avaus,
käynnistys
Etäavauksen kuittaus valoin :
Varoitusvilkkujen välähtämisen
ottaminen käyttöön tai käytöstä poistaminen lukituksen avauk‐
sen yhteydessä.
Kaukosäädön palaute : Vaihtaa
auton lukituksen yhteydessä annettavan palautteen.
Oven etäavaus : Konfiguraation
muuttaminen siten, että joko vainkuljettajan oven tai koko auton
lukitus avautuu.
Etäavattujen ovien uudelleenlu‐
kitus : Automaattisen uudelleen‐
lukituksen käyttöön ottaminen tai käytöstä poistaminen lukituksen
avauksen jälkeen, kun ovia ei
avata.
Ikkunoiden etäkäyttö : Kytkee
sähkötoimisten ikkunoiden
käytön kauko-ohjaimella päälle tai pois.
Passiivinen ovien lukituksen
avaus : Konfiguraation muuttami‐
nen siten, että joko vain kuljetta‐
jan oven tai koko auton lukitus
avautuu.
Passiivinen oven lukitus : Passii‐
visen lukituksen käyttöönotto tai
poistaminen käytöstä. Tämä
toiminto lukitsee auton automaat‐
tisesti joidenkin sekuntien kulut‐
tua, jos kaikki ovet on suljettu ja
elektroninen avain on poistettu
autosta.
Kauko-ohjain autossa -hälytys :
Ottaa käyttöön tai poistaa
käytöstä varoitusäänen elektro‐
nisen avaimen jäädessä autoon.
