OPEL INSIGNIA BREAK 2017.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2017.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.5Pages: 313, veľkosť PDF: 8.41 MB
Page 91 of 313
Prístroje a ovládacie prvky89Základný prístrojový panel Baselevel
Page 92 of 313
90Prístroje a ovládacie prvkyPrístrojový panel Midlevel
Page 93 of 313
Prístroje a ovládacie prvky91Prístrojový panel Uplevel, režim Sport
Page 94 of 313
92Prístroje a ovládacie prvkyPrístrojový panel Uplevel, režim Tour
Page 95 of 313

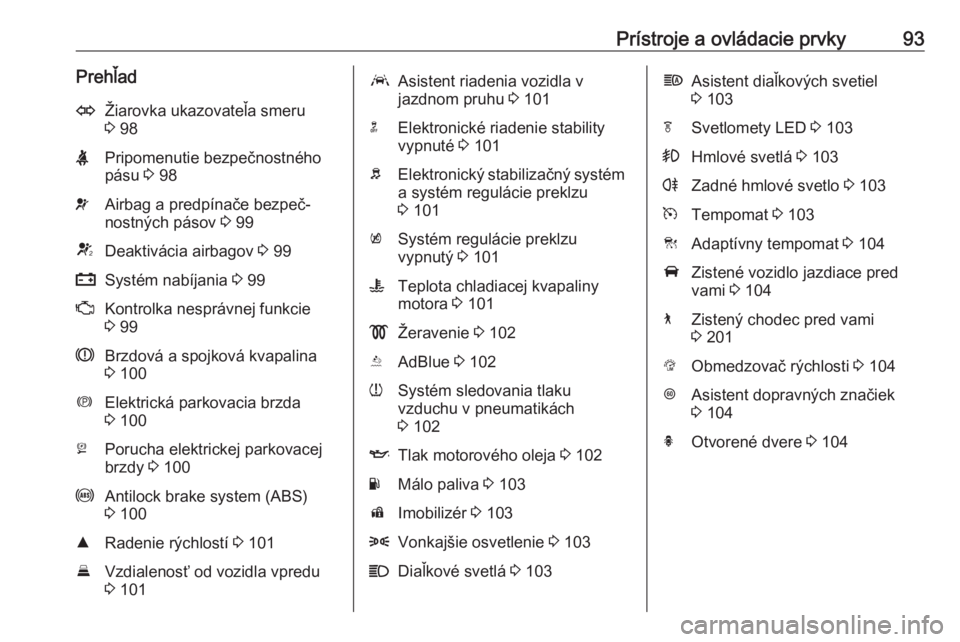

Prístroje a ovládacie prvky93PrehľadOŽiarovka ukazovateľa smeru
3 98XPripomenutie bezpečnostného
pásu 3 98vAirbag a predpínače bezpeč‐
nostných pásov 3 99VDeaktivácia airbagov 3 99pSystém nabíjania 3 99ZKontrolka nesprávnej funkcie
3 99RBrzdová a spojková kvapalina
3 100mElektrická parkovacia brzda
3 100jPorucha elektrickej parkovacej
brzdy 3 100uAntilock brake system (ABS)
3 100RRadenie rýchlostí 3 101EVzdialenosť od vozidla vpredu
3 101aAsistent riadenia vozidla v
jazdnom pruhu 3 101nElektronické riadenie stability
vypnuté 3 101bElektronický stabilizačný systém
a systém regulácie preklzu
3 101kSystém regulácie preklzu
vypnutý 3 101WTeplota chladiacej kvapaliny
motora 3 101!Žeravenie 3 102YAdBlue 3 102wSystém sledovania tlaku
vzduchu v pneumatikách
3 102ITlak motorového oleja 3 102YMálo paliva 3 103dImobilizér 3 1038Vonkajšie osvetlenie 3 103CDiaľkové svetlá 3 103fAsistent diaľkových svetiel
3 103fSvetlomety LED 3 103>Hmlové svetlá 3 103rZadné hmlové svetlo 3 103mTempomat 3 103CAdaptívny tempomat 3 104AZistené vozidlo jazdiace pred
vami 3 1047Zistený chodec pred vami
3 201LObmedzovač rýchlosti 3 104LAsistent dopravných značiek
3 104hOtvorené dvere 3 104
Page 96 of 313

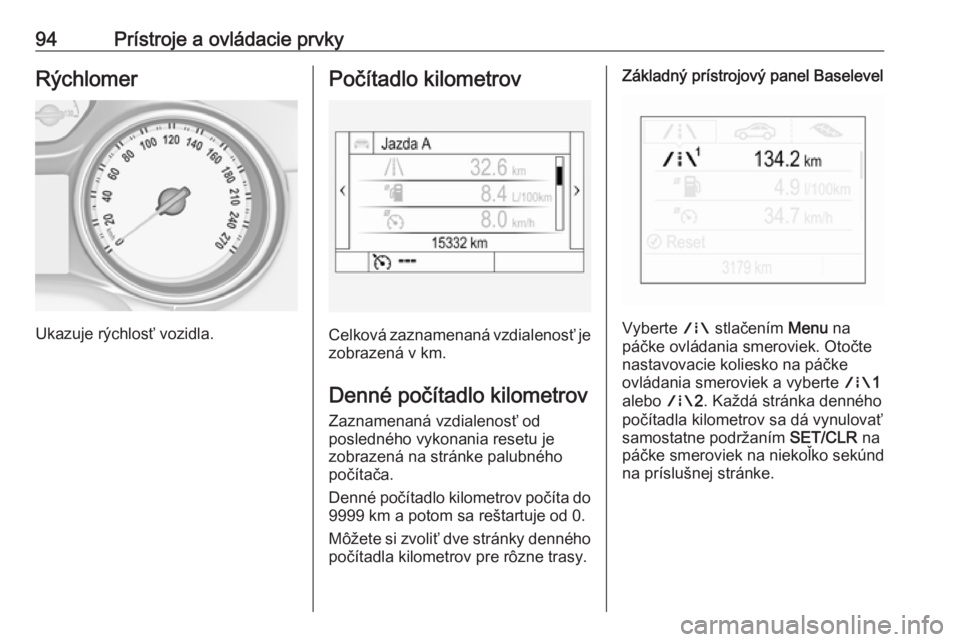

94Prístroje a ovládacie prvkyRýchlomer
Ukazuje rýchlosť vozidla.
Počítadlo kilometrov
Celková zaznamenaná vzdialenosť jezobrazená v km.
Denné počítadlo kilometrov
Zaznamenaná vzdialenosť od
posledného vykonania resetu je
zobrazená na stránke palubného
počítača.
Denné počítadlo kilometrov počíta do 9999 km a potom sa reštartuje od 0.
Môžete si zvoliť dve stránky denného
počítadla kilometrov pre rôzne trasy.
Základný prístrojový panel Baselevel
Vyberte ; stlačením Menu na
páčke ovládania smeroviek. Otočte
nastavovacie koliesko na páčke
ovládania smeroviek a vyberte ;1
alebo ;2. Každá stránka denného
počítadla kilometrov sa dá vynulovať
samostatne podržaním SET/CLR na
páčke smeroviek na niekoľko sekúnd
na príslušnej stránke.
Page 97 of 313

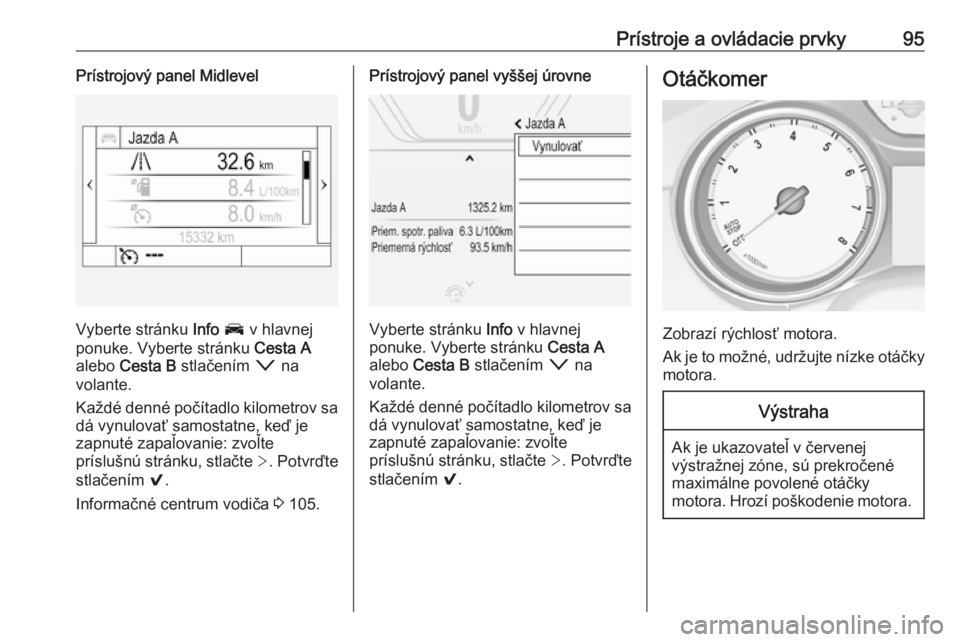

Prístroje a ovládacie prvky95Prístrojový panel Midlevel
Vyberte stránku Info J v hlavnej
ponuke. Vyberte stránku Cesta A
alebo Cesta B stlačením o na
volante.
Každé denné počítadlo kilometrov sa
dá vynulovať samostatne, keď je
zapnuté zapaľovanie: zvoľte
príslušnú stránku, stlačte >. Potvrďte
stlačením 9.
Informačné centrum vodiča 3 105.
Prístrojový panel vyššej úrovne
Vyberte stránku Info v hlavnej
ponuke. Vyberte stránku Cesta A
alebo Cesta B stlačením o na
volante.
Každé denné počítadlo kilometrov sa
dá vynulovať samostatne, keď je
zapnuté zapaľovanie: zvoľte
príslušnú stránku, stlačte >. Potvrďte
stlačením 9.
Otáčkomer
Zobrazí rýchlosť motora.
Ak je to možné, udržujte nízke otáčky motora.
Výstraha
Ak je ukazovateľ v červenej
výstražnej zóne, sú prekročené
maximálne povolené otáčky
motora. Hrozí poškodenie motora.
Page 98 of 313
96Prístroje a ovládacie prvkyPalivomer
Zobrazuje hladinu paliva v palivovej
nádrži.
Šípka indikuje, na ktorej strane
vozidla sa nachádzajú dvierka
palivovej nádrže.
Pokud je hladina v nádrži nízka,
kontrolka Y svieti. Ak kontrolka bliká,
okamžite doplňte palivo.
Palivová nádrž sa nesmie nikdy úplne vyprázdniť.
Keďže v nádrži ešte nejaké palivo
zostáva, doplnené množstvo môže
byť menšie než špecifikovaný objem
palivovej nádrže.
Ukazovateľ teploty
chladiacej kvapaliny motora
Zobrazuje teplotu chladiacej
kvapaliny.
50°:prevádzková teplota
motora ešte nie je
dosiahnutá90° (v
strednej
oblasti):normálna prevádzková
teplota130°:teplota je príliš vysoká
Poznámky
Ak je teplota chladiacej kvapaliny je
príliš vysoká; zastavte vozidlo a
nechajte motor bežať na voľnobehu.
Hrozí poškodenie motora.
Skontrolujte hladinu chladiacej
kvapaliny.
Displej servisného intervalu Systém sledovania životnosti
motorového oleja vás informuje, kedy
je potrebné vymeniť motorový olej a
filter. Na základe jazdných
podmienok sa môže interval, pri ktorej bude signalizovaná nutnosť výmeny
oleja a filtra, výrazne meniť.
Menu zostávajúcej životnosti oleja sa
zobrazí v informačnom centre vodiča
3 105.
Page 99 of 313

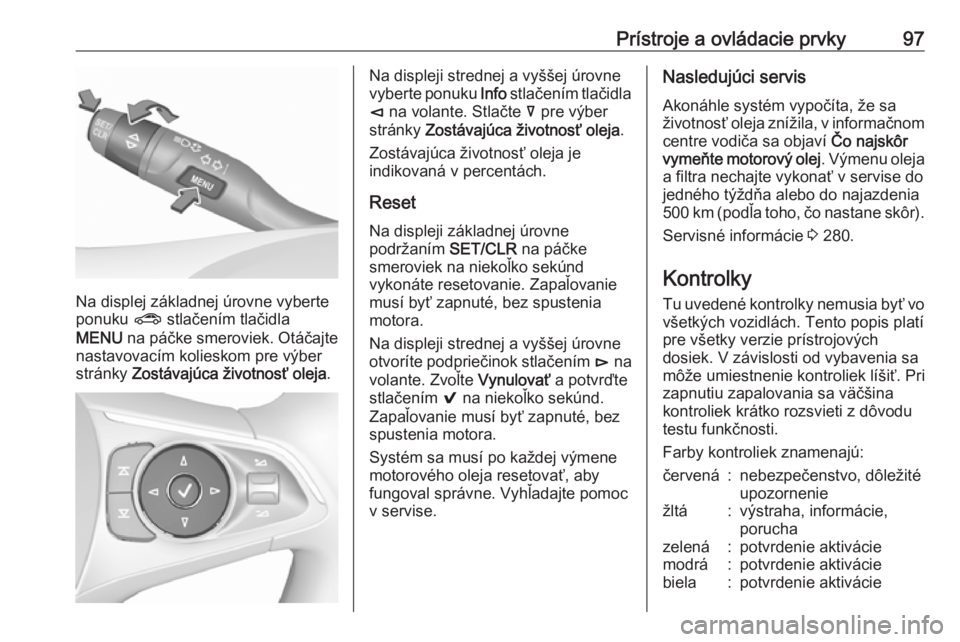

Prístroje a ovládacie prvky97
Na displej základnej úrovne vyberte
ponuku ? stlačením tlačidla
MENU na páčke smeroviek. Otáčajte
nastavovacím kolieskom pre výber
stránky Zostávajúca životnosť oleja .
Na displeji strednej a vyššej úrovne
vyberte ponuku Info stlačením tlačidla
è na volante. Stlačte å pre výber
stránky Zostávajúca životnosť oleja .
Zostávajúca životnosť oleja je
indikovaná v percentách.
Reset
Na displeji základnej úrovne
podržaním SET/CLR na páčke
smeroviek na niekoľko sekúnd
vykonáte resetovanie. Zapaľovanie
musí byť zapnuté, bez spustenia
motora.
Na displeji strednej a vyššej úrovne
otvoríte podpriečinok stlačením é na
volante. Zvoľte Vynulovať a potvrďte
stlačením 9 na niekoľko sekúnd.
Zapaľovanie musí byť zapnuté, bez spustenia motora.
Systém sa musí po každej výmene motorového oleja resetovať, aby
fungoval správne. Vyhľadajte pomoc
v servise.Nasledujúci servis
Akonáhle systém vypočíta, že sa
životnosť oleja znížila, v informačnom centre vodiča sa objaví Čo najskôr
vymeňte motorový olej . Výmenu oleja
a filtra nechajte vykonať v servise do jedného týždňa alebo do najazdenia
500 km (podľa toho, čo nastane skôr).
Servisné informácie 3 280.
Kontrolky
Tu uvedené kontrolky nemusia byť vo všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od vybavenia sa
môže umiestnenie kontroliek líšiť. Pri
zapnutiu zapalovania sa väčšina
kontroliek krátko rozsvieti z dôvodu
testu funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
poruchazelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie
Page 100 of 313

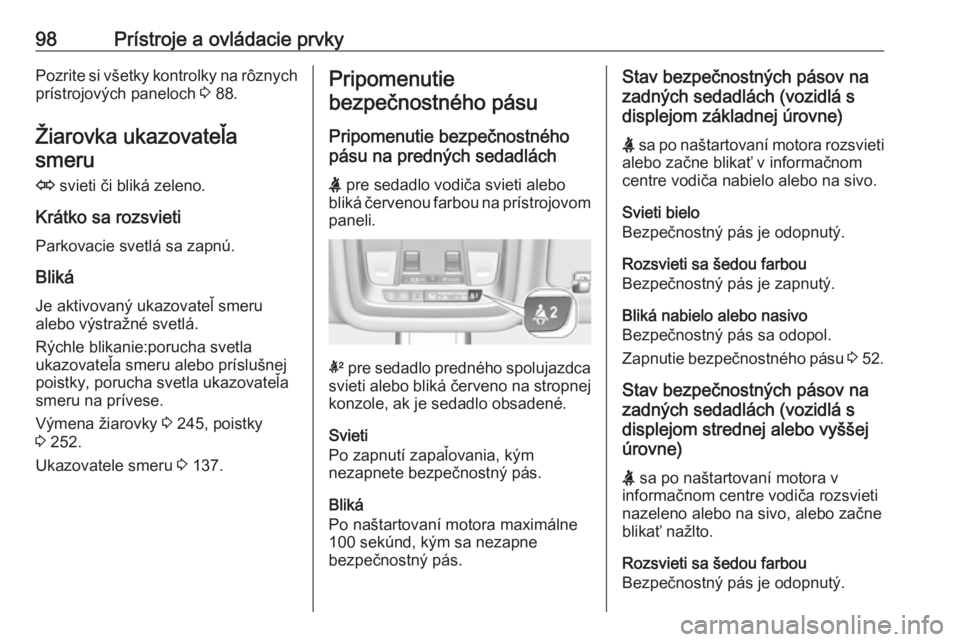

98Prístroje a ovládacie prvkyPozrite si všetky kontrolky na rôznychprístrojových paneloch 3 88.
Žiarovka ukazovateľa
smeru
O svieti či bliká zeleno.
Krátko sa rozsvieti Parkovacie svetlá sa zapnú.
Bliká
Je aktivovaný ukazovateľ smeru
alebo výstražné svetlá.
Rýchle blikanie:porucha svetla
ukazovateľa smeru alebo príslušnej
poistky, porucha svetla ukazovateľa
smeru na prívese.
Výmena žiarovky 3 245, poistky
3 252.
Ukazovatele smeru 3 137.Pripomenutie
bezpečnostného pásu
Pripomenutie bezpečnostného
pásu na predných sedadlách
X pre sedadlo vodiča svieti alebo
bliká červenou farbou na prístrojovom
paneli.
k pre sedadlo predného spolujazdca
svieti alebo bliká červeno na stropnej
konzole, ak je sedadlo obsadené.
Svieti
Po zapnutí zapaľovania, kým
nezapnete bezpečnostný pás.
Bliká
Po naštartovaní motora maximálne
100 sekúnd, kým sa nezapne
bezpečnostný pás.
Stav bezpečnostných pásov na
zadných sedadlách (vozidlá s
displejom základnej úrovne)
X sa po naštartovaní motora rozsvieti
alebo začne blikať v informačnom
centre vodiča nabielo alebo na sivo.
Svieti bielo
Bezpečnostný pás je odopnutý.
Rozsvieti sa šedou farbou
Bezpečnostný pás je zapnutý.
Bliká nabielo alebo nasivo
Bezpečnostný pás sa odopol.
Zapnutie bezpečnostného pásu 3 52.
Stav bezpečnostných pásov na
zadných sedadlách (vozidlá s
displejom strednej alebo vyššej
úrovne)
X sa po naštartovaní motora v
informačnom centre vodiča rozsvieti
nazeleno alebo na sivo, alebo začne
blikať nažlto.
Rozsvieti sa šedou farbou
Bezpečnostný pás je odopnutý.
