Page 261 of 317

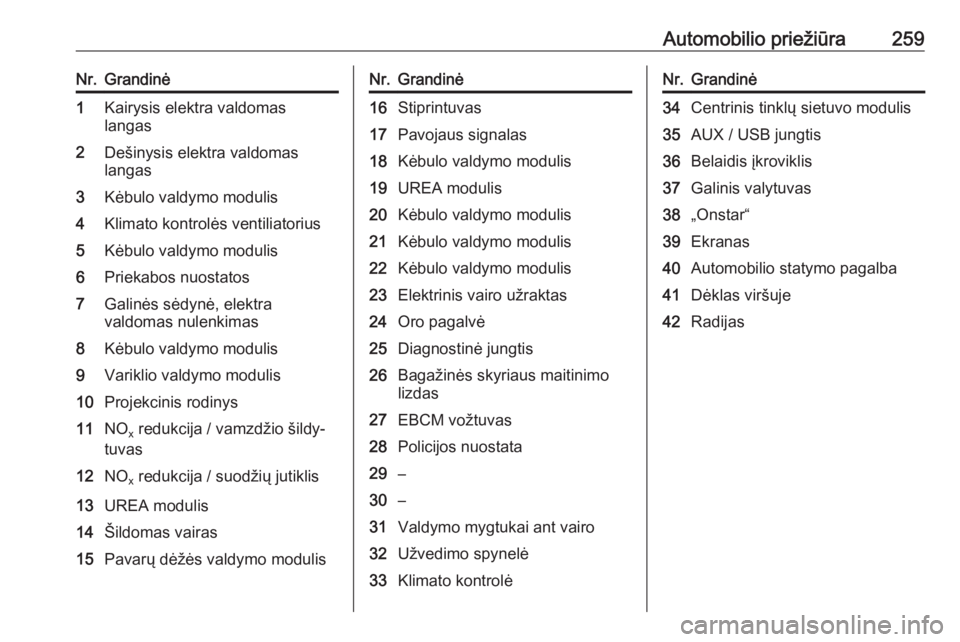

Automobilio priežiūra259Nr.Grandinė1Kairysis elektra valdomas
langas2Dešinysis elektra valdomas
langas3Kėbulo valdymo modulis4Klimato kontrolės ventiliatorius5Kėbulo valdymo modulis6Priekabos nuostatos7Galinės sėdynė, elektra
valdomas nulenkimas8Kėbulo valdymo modulis9Variklio valdymo modulis10Projekcinis rodinys11NO x redukcija / vamzdžio šildy‐
tuvas12NO x redukcija / suodžių jutiklis13UREA modulis14Šildomas vairas15Pavarų dėžės valdymo modulisNr.Grandinė16Stiprintuvas17Pavojaus signalas18Kėbulo valdymo modulis19UREA modulis20Kėbulo valdymo modulis21Kėbulo valdymo modulis22Kėbulo valdymo modulis23Elektrinis vairo užraktas24Oro pagalvė25Diagnostinė jungtis26Bagažinės skyriaus maitinimo
lizdas27EBCM vožtuvas28Policijos nuostata29–30–31Valdymo mygtukai ant vairo32Užvedimo spynelė33Klimato kontrolėNr.Grandinė34Centrinis tinklų sietuvo modulis35AUX / USB jungtis36Belaidis įkroviklis37Galinis valytuvas38„Onstar“39Ekranas40Automobilio statymo pagalba41Dėklas viršuje42Radijas
Page 262 of 317

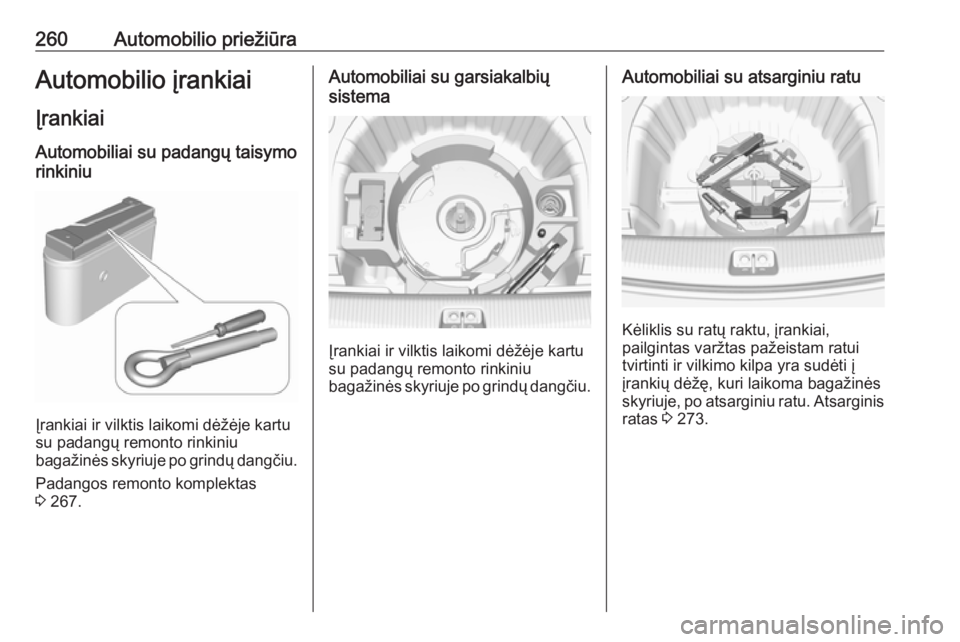

260Automobilio priežiūraAutomobilio įrankiai
Įrankiai
Automobiliai su padangų taisymo
rinkiniu
Įrankiai ir vilktis laikomi dėžėje kartu
su padangų remonto rinkiniu
bagažinės skyriuje po grindų dangčiu.
Padangos remonto komplektas
3 267.
Automobiliai su garsiakalbių
sistema
Įrankiai ir vilktis laikomi dėžėje kartu
su padangų remonto rinkiniu
bagažinės skyriuje po grindų dangčiu.
Automobiliai su atsarginiu ratu
Kėliklis su ratų raktu, įrankiai,
pailgintas varžtas pažeistam ratui
tvirtinti ir vilkimo kilpa yra sudėti į
įrankių dėžę, kuri laikoma bagažinės
skyriuje, po atsarginiu ratu. Atsarginis ratas 3 273.
Page 263 of 317

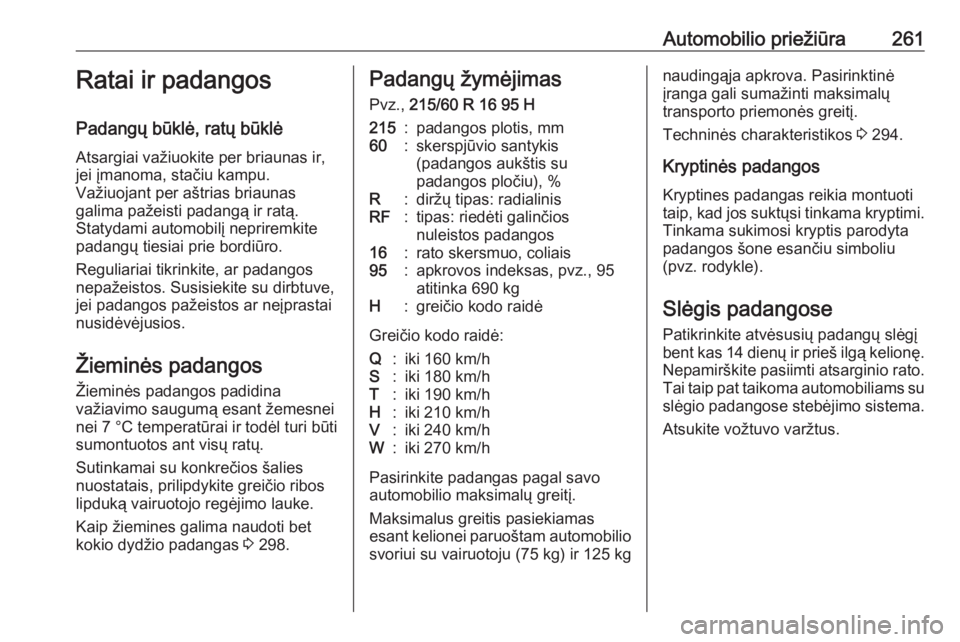

Automobilio priežiūra261Ratai ir padangos
Padangų būklė, ratų būklė
Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą esant žemesnei
nei 7 °C temperatūrai ir todėl turi būti
sumontuotos ant visų ratų.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 298.Padangų žymėjimas
Pvz., 215/60 R 16 95 H215:padangos plotis, mm60:skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:diržų tipas: radialinisRF:tipas: riedėti galinčios
nuleistos padangos16:rato skersmuo, coliais95:apkrovos indeksas, pvz., 95
atitinka 690 kgH:greičio kodo raidė
Greičio kodo raidė:
Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio svoriui su vairuotoju (75 kg) ir 125 kg
naudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 294.
Kryptinės padangos
Kryptines padangas reikia montuoti
taip, kad jos suktųsi tinkama kryptimi. Tinkama sukimosi kryptis parodyta
padangos šone esančiu simboliu
(pvz. rodykle).
Slėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę. Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.
Page 264 of 317

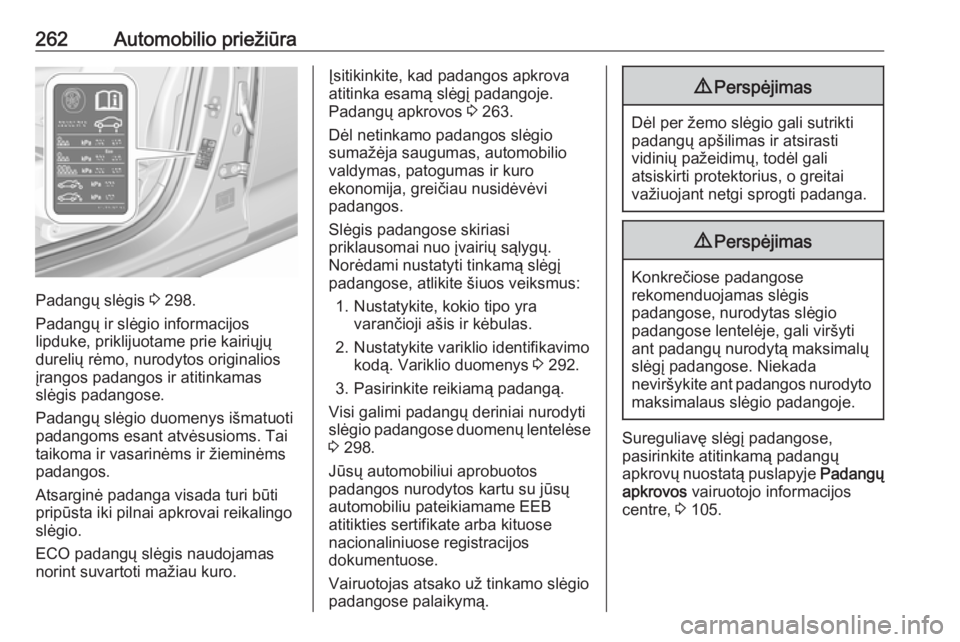

262Automobilio priežiūra
Padangų slėgis 3 298.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie kairiųjų
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Įsitikinkite, kad padangos apkrova
atitinka esamą slėgį padangoje.
Padangų apkrovos 3 263.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite, kokio tipo yra varančioji ašis ir kėbulas.
2. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 292.
3. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 298.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
9 Perspėjimas
Konkrečiose padangose
rekomenduojamas slėgis
padangose, nurodytas slėgio
padangose lentelėje, gali viršyti
ant padangų nurodytą maksimalų
slėgį padangose. Niekada
neviršykite ant padangos nurodyto maksimalaus slėgio padangoje.
Sureguliavę slėgį padangose,
pasirinkite atitinkamą padangų
apkrovų nuostatą puslapyje Padangų
apkrovos vairuotojo informacijos
centre, 3 105.
Page 265 of 317

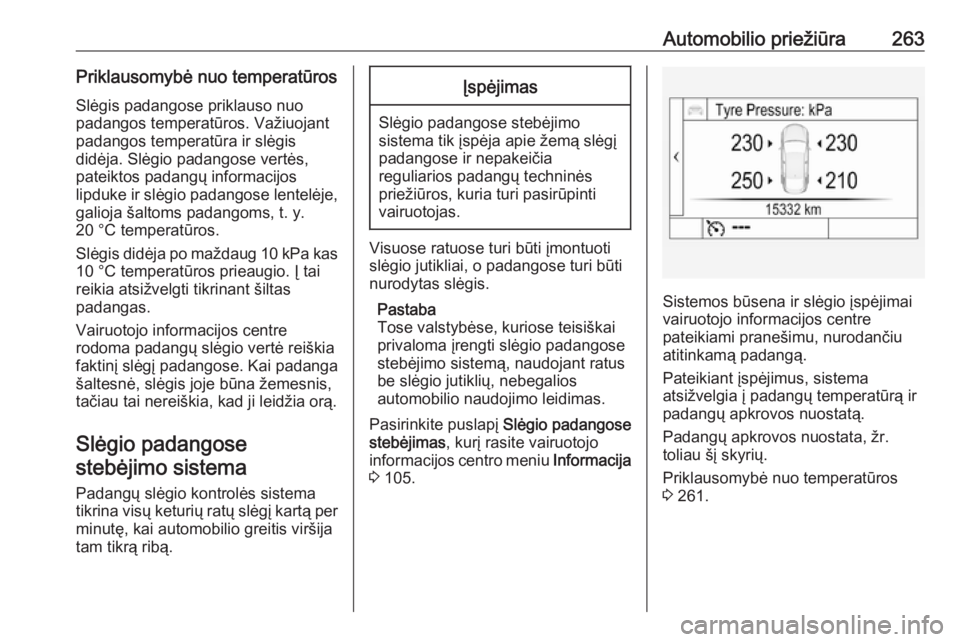

Automobilio priežiūra263Priklausomybė nuo temperatūrosSlėgis padangose priklauso nuo
padangos temperatūros. Važiuojant padangos temperatūra ir slėgis
didėja. Slėgio padangose vertės,
pateiktos padangų informacijos
lipduke ir slėgio padangose lentelėje, galioja šaltoms padangoms, t. y.
20 °C temperatūros.
Slėgis didėja po maždaug 10 kPa kas
10 °C temperatūros prieaugio. Į tai
reikia atsižvelgti tikrinant šiltas
padangas.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
faktinį slėgį padangose. Kai padanga
šaltesnė, slėgis joje būna žemesnis,
tačiau tai nereiškia, kad ji leidžia orą.
Slėgio padangosestebėjimo sistema
Padangų slėgio kontrolės sistema
tikrina visų keturių ratų slėgį kartą per
minutę, kai automobilio greitis viršija
tam tikrą ribą.Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio naudojimo leidimas.
Pasirinkite puslapį Slėgio padangose
stebėjimas , kurį rasite vairuotojo
informacijos centro meniu Informacija
3 105.
Sistemos būsena ir slėgio įspėjimai
vairuotojo informacijos centre
pateikiami pranešimu, nurodančiu
atitinkamą padangą.
Pateikiant įspėjimus, sistema
atsižvelgia į padangų temperatūrą ir
padangų apkrovos nuostatą.
Padangų apkrovos nuostata, žr.
toliau šį skyrių.
Priklausomybė nuo temperatūros 3 261.

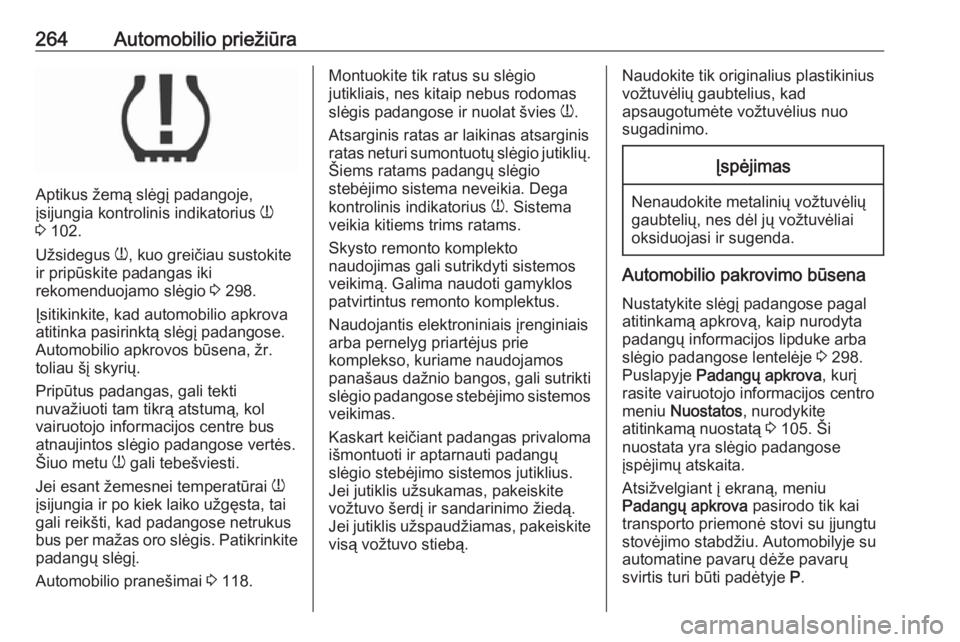

Page 266 of 317

264Automobilio priežiūra
Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 102.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 298.
Įsitikinkite, kad automobilio apkrova
atitinka pasirinktą slėgį padangose.
Automobilio apkrovos būsena, žr.
toliau šį skyrių.
Pripūtus padangas, gali tekti
nuvažiuoti tam tikrą atstumą, kol
vairuotojo informacijos centre bus
atnaujintos slėgio padangose vertės.
Šiuo metu w gali tebešviesti.
Jei esant žemesnei temperatūrai w
įsijungia ir po kiek laiko užgęsta, tai
gali reikšti, kad padangose netrukus
bus per mažas oro slėgis. Patikrinkite padangų slėgį.
Automobilio pranešimai 3 118.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies w.
Atsarginis ratas ar laikinas atsarginis
ratas neturi sumontuotų slėgio jutiklių.
Šiems ratams padangų slėgio
stebėjimo sistema neveikia. Dega
kontrolinis indikatorius w. Sistema
veikia kitiems trims ratams.
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintus remonto komplektus.
Naudojantis elektroniniais įrenginiais
arba pernelyg priartėjus prie
komplekso, kuriame naudojamos
panašaus dažnio bangos, gali sutrikti
slėgio padangose stebėjimo sistemos veikimas.
Kaskart keičiant padangas privaloma
išmontuoti ir aptarnauti padangų
slėgio stebėjimo sistemos jutiklius.
Jei jutiklis užsukamas, pakeiskite
vožtuvo šerdį ir sandarinimo žiedą.
Jei jutiklis užspaudžiamas, pakeiskite
visą vožtuvo stiebą.Naudokite tik originalius plastikinius
vožtuvėlių gaubtelius, kad
apsaugotumėte vožtuvėlius nuo
sugadinimo.Įspėjimas
Nenaudokite metalinių vožtuvėlių
gaubtelių, nes dėl jų vožtuvėliai
oksiduojasi ir sugenda.
Automobilio pakrovimo būsena
Nustatykite slėgį padangose pagal
atitinkamą apkrovą, kaip nurodyta padangų informacijos lipduke arba
slėgio padangose lentelėje 3 298.
Puslapyje Padangų apkrova , kurį
rasite vairuotojo informacijos centro
meniu Nuostatos , nurodykite
atitinkamą nuostatą 3 105. Ši
nuostata yra slėgio padangose
įspėjimų atskaita.
Atsižvelgiant į ekraną, meniu
Padangų apkrova pasirodo tik kai
transporto priemonė stovi su įjungtu
stovėjimo stabdžiu. Automobilyje su
automatine pavarų dėže pavarų
svirtis turi būti padėtyje P.
Page 267 of 317

Automobilio priežiūra265
Pasirinkite:● Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki
3 žmonių vežti.
● Eco (Ekol.) , kad būtų nustatytas
ekonomiškas (Eco) slėgis iki
3 žmonių vežti.
● Max (Maks.) – maksimaliai
apkrovai.
Automatinės konfigūracijos
funkcija
Pakeitus ratus arba ratų padėtis,
automobilis turi pastovėti maždaug
20 minučių, kad sistema galėtų
perskaičiuoti. Toliau nurodytam
įsiminimo procesui reikia iki
10 minučių pavažiuoti 40–100 km/h
greičiu. Nevažiuokite lėčiau ar
greičiau ir ilgiau, nei nurodyta. Jei
įmanoma, važiuokite valstybiniais ar
panašiais keliais, kad galėtumėte
važiuoti be sustojimų. Įsiminimo
proceso metu gali būti rodomas $
arba slėgio vertės gali pasikeisti
vairuotojo informacijos centre.
Jei įsiminimo proceso metu kiltų
problemų, vairuotojo informacijos
centre bus rodomas klaidos
pranešimas. w 60 sekundžių mirksės,
o paskui be perstojo švies.
Jei taip atsitiktų, pakartokite įsiminimo procesą. Palikite automobilį pastovėti
maždaug 20 minučių, paskui vėl
pavažiuokite 10 minučių, kaip
nurodyta pirmiau.
Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).Saugumo sumetimais
rekomenduojama, kad ant vienos
ašies sumontuotų padangų
protektorių gylis nesiskirtų daugiau
nei 2 mm.
Pagal įstatymą mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
protektoriaus nusidėvėjimo lygio
(TWI). Nusidėvėjimo lygis matomas
pagal ant padangos šoninės sienelės
esančias žymas.
Page 268 of 317

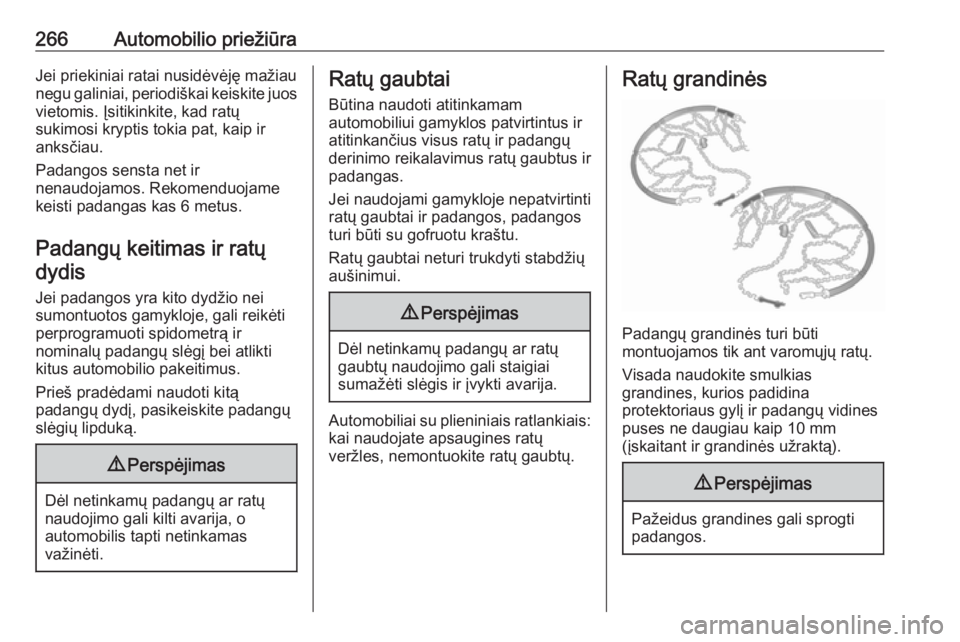

266Automobilio priežiūraJei priekiniai ratai nusidėvėję mažiau
negu galiniai, periodiškai keiskite juos vietomis. Įsitikinkite, kad ratų
sukimosi kryptis tokia pat, kaip ir anksčiau.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratųdydis
Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir
nominalų padangų slėgį bei atlikti
kitus automobilio pakeitimus.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Ratų gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
Automobiliai su plieniniais ratlankiais:
kai naudojate apsaugines ratų
veržles, nemontuokite ratų gaubtų.
Ratų grandinės
Padangų grandinės turi būti
montuojamos tik ant varomųjų ratų.
Visada naudokite smulkias
grandines, kurios padidina
protektoriaus gylį ir padangų vidines
puses ne daugiau kaip 10 mm
(įskaitant ir grandinės užraktą).
9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
Page 269 of 317

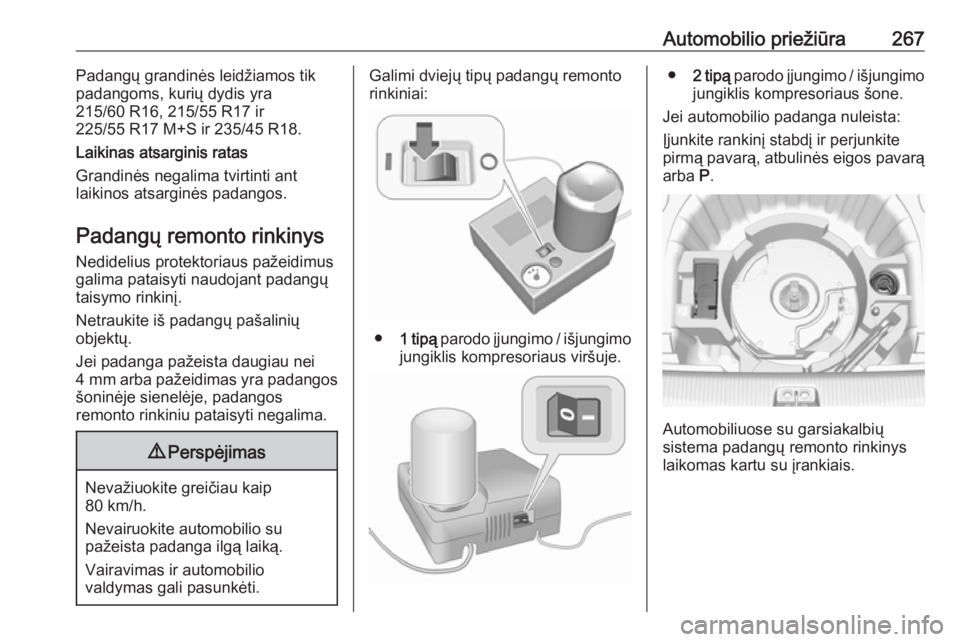

Automobilio priežiūra267Padangų grandinės leidžiamos tik
padangoms, kurių dydis yra
215/60 R16, 215/55 R17 ir
225/55 R17 M+S ir 235/45 R18.
Laikinas atsarginis ratas
Grandinės negalima tvirtinti ant
laikinos atsarginės padangos.
Padangų remonto rinkinys
Nedidelius protektoriaus pažeidimus
galima pataisyti naudojant padangų
taisymo rinkinį.
Netraukite iš padangų pašalinių
objektų.
Jei padanga pažeista daugiau nei
4 mm arba pažeidimas yra padangos
šoninėje sienelėje, padangos
remonto rinkiniu pataisyti negalima.9 Perspėjimas
Nevažiuokite greičiau kaip
80 km/h.
Nevairuokite automobilio su
pažeista padanga ilgą laiką.
Vairavimas ir automobilio
valdymas gali pasunkėti.
Galimi dviejų tipų padangų remonto
rinkiniai:
● 1 tipą parodo įjungimo / išjungimo
jungiklis kompresoriaus viršuje.
● 2 tipą parodo įjungimo / išjungimo
jungiklis kompresoriaus šone.
Jei automobilio padanga nuleista:
Įjunkite rankinį stabdį ir perjunkite
pirmą pavarą, atbulinės eigos pavarą arba P.
Automobiliuose su garsiakalbių
sistema padangų remonto rinkinys
laikomas kartu su įrankiais.
Page 270 of 317

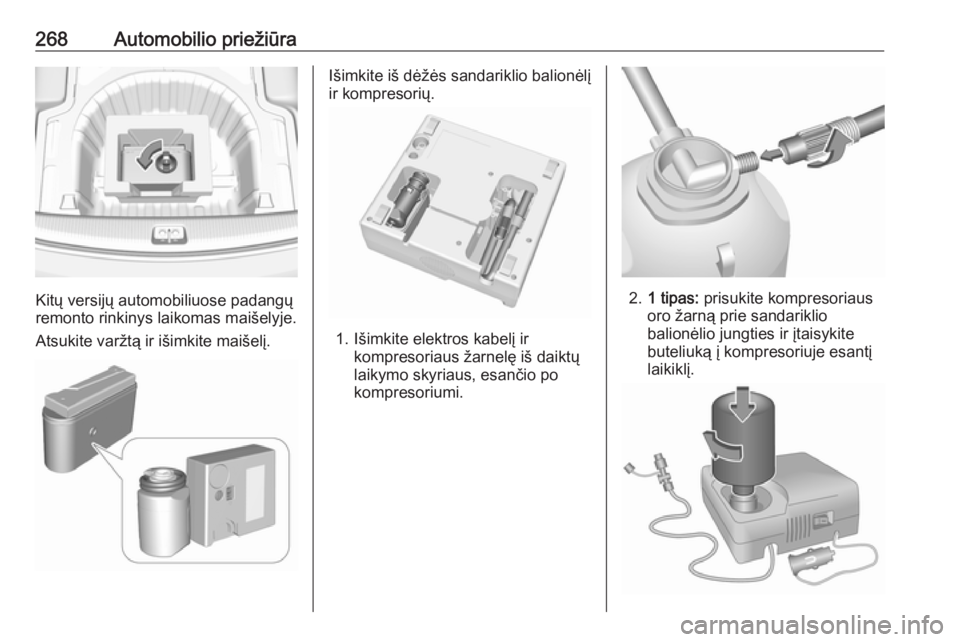

268Automobilio priežiūra
Kitų versijų automobiliuose padangų
remonto rinkinys laikomas maišelyje.
Atsukite varžtą ir išimkite maišelį.
Išimkite iš dėžės sandariklio balionėlį
ir kompresorių.
1. Išimkite elektros kabelį ir kompresoriaus žarnelę iš daiktų
laikymo skyriaus, esančio po
kompresoriumi.
2. 1 tipas: prisukite kompresoriaus
oro žarną prie sandariklio
balionėlio jungties ir įtaisykite
buteliuką į kompresoriuje esantį
laikiklį.
