Řízení vozidla a jeho provoz219
Radarová čidla vzdálenosti jsou
umístěna v zadním nárazníku.
9 Varování
Upozornění na provoz v příčném
směru vzadu nenahrazuje výhled řidiče. Uvědomte si, že předměty
mimo dosah čidel, například pod
nárazníkem nebo pod vozidlem,
nejsou zobrazeny.
Systém nedetekuje chodce, děti
ani zvířata.
Při couvání s vozidlem
nespoléhejte pouze na informační displej a předtím si zkontrolujte
prostor za vozidlem a okolo něho.
Aktivace
Funkce upozornění na provoz
v příčném směru vzadu se aktivuje automaticky spolu se zadní kamerou
při zařazení zpátečky.
Oblasti detekce
Čidla systému pokrývají zónu
přibližně 20 metrů v úhlu 90° doleva
nebo doprava za vozidlem.
Upozornění na provoz v příčném
směru za vozidlem je aktivní až do
rychlosti 10 km/h a upozorňuje na
vozidla jedoucí v příčném směru rychlostí 0 až 36 km/h.
Deaktivace Funkce upozornění na provoz
v příčném směru vzadu se
automaticky vypne spolu se zadní kamerou při překročení určité
rychlosti při jízdě dopředu nebo
přibližně 10 sekund po vyřazení
zpátečky.
Zapnutí nebo vypnutí upozornění na
provoz v příčném směru vzadu lze
nastavit v nabídce personalizace
vozidla na informačním displeji.
Personalizace vozidla 3 120.
Informační displej 3 113.
Systém se deaktivuje, pokud vozidlo
táhne přívěs.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.

220Řízení vozidla a jeho provozOmezení systémuSystém nemusí pracovat správně
v následujících případech:
● Snímače jsou zakryty sněhem, blátem, nálepkami, kovovými
deskami nebo jinými předměty.
● Při jízdě v silných přívalových deštích.
● Vozidlo mělo dopravní nehodu, byl poškozen nebo nesprávně
opraven prostor v okolí
detekčních snímačů.
● Vyskytují se extrémní změny teploty.
● Vozidlo táhne přívěs.
V případě poruchy v systému, nebo
pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. Vyhledejte pomoc v servisu.Asistent dopravního
značení
Funkčnost
Asistent dopravního značení zjišťuje dopravní značky pomocí přední
kamery a zobrazuje je v informačním centru řidiče.
Pokud je vozidlo vybaveno
zabudovaným navigačním
systémem, mohou být navíc zahrnuty i dopravní značky z mapových dat.
Dopravní značky, které budou
zjištěny, jsou:

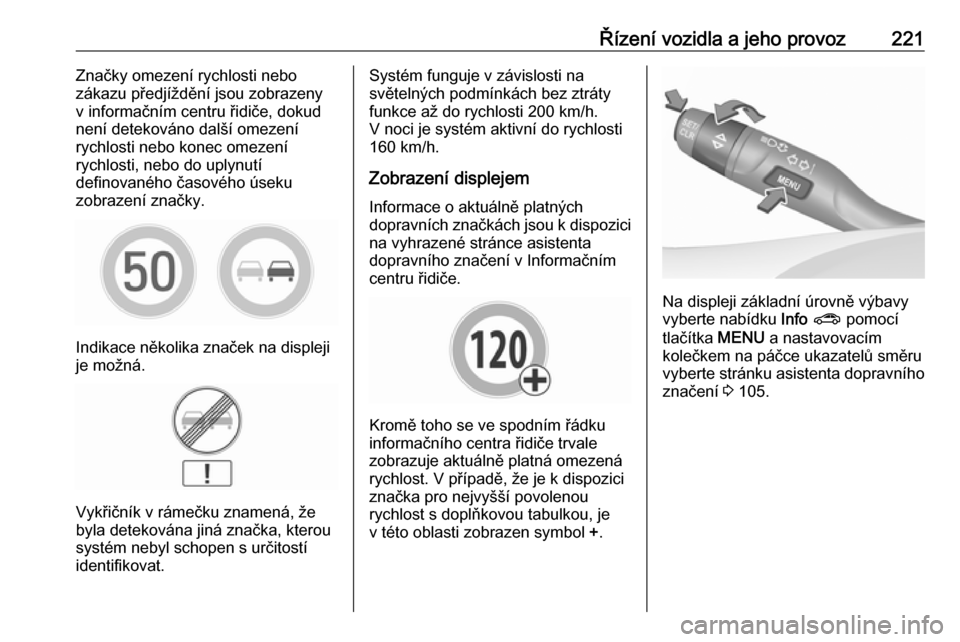

Dopravní značky omezení rychlosti
a zákazu předjíždění ● omezení rychlosti
● zákaz předjíždění
● ukončení rychlostního omezení
● ukončení zákazu předjížděníSilniční značky
Začátek a konec:
● městské regiony (specifické podle země)
● dálnice
● státní silnice ● obytné zónyDoplňkové značky ● doplňkové rady pro dopravní značky
● omezení pro tažení přívěsu
● zákaz jízdy traktorů
● varování před vlhkostí
● varování před ledem
● časová omezení
● omezení vzdálenosti
● směrové šipky

Řízení vozidla a jeho provoz221Značky omezení rychlosti nebo
zákazu předjíždění jsou zobrazeny
v informačním centru řidiče, dokud
není detekováno další omezení
rychlosti nebo konec omezení
rychlosti, nebo do uplynutí
definovaného časového úseku
zobrazení značky.
Indikace několika značek na displeji
je možná.
Vykřičník v rámečku znamená, že
byla detekována jiná značka, kterou
systém nebyl schopen s určitostí
identifikovat.
Systém funguje v závislosti na
světelných podmínkách bez ztráty
funkce až do rychlosti 200 km/h. V noci je systém aktivní do rychlosti
160 km/h.

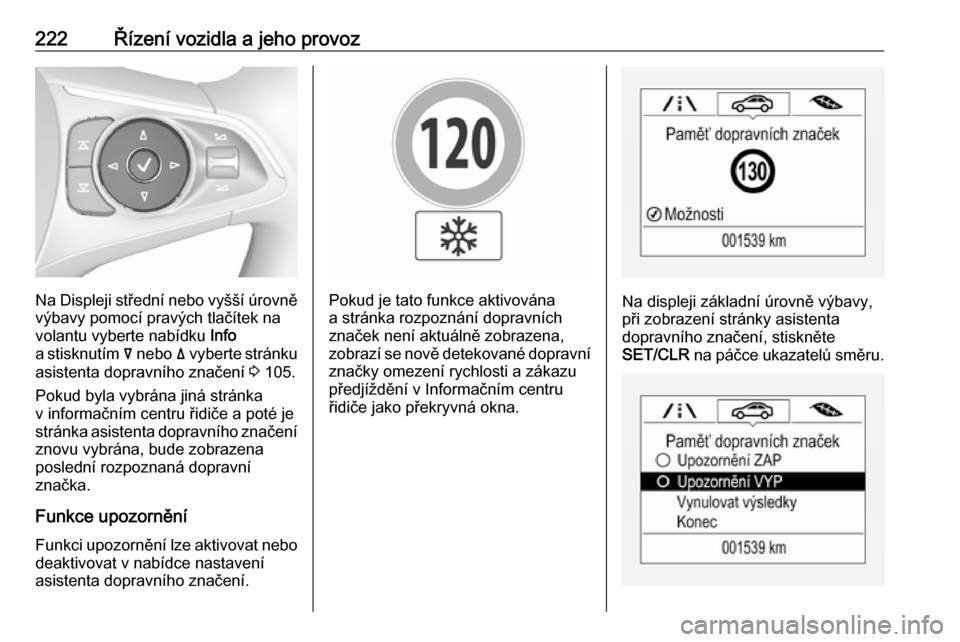

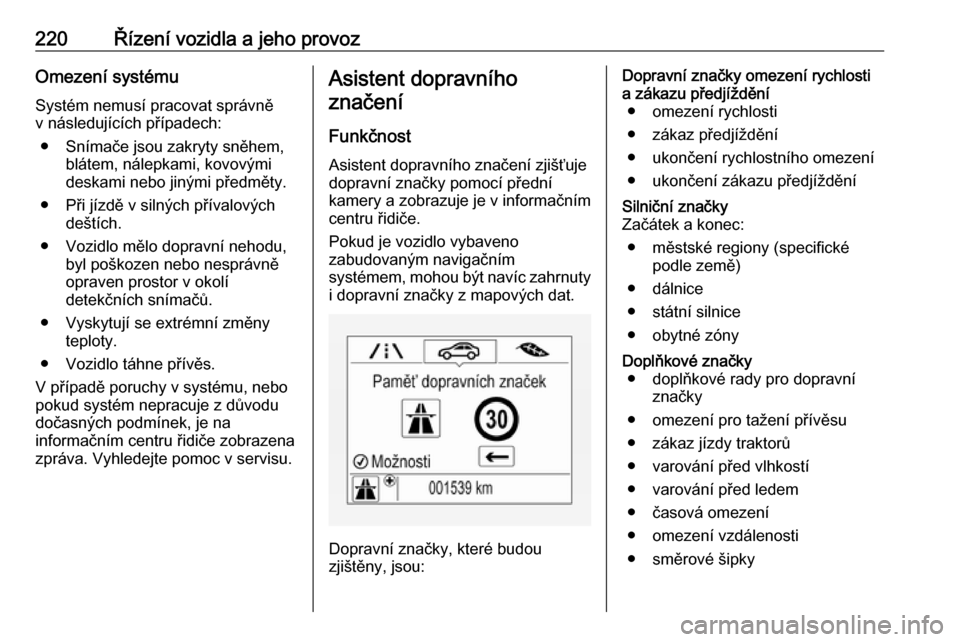

Zobrazení displejem Informace o aktuálně platných
dopravních značkách jsou k dispozici
na vyhrazené stránce asistenta
dopravního značení v Informačním
centru řidiče.
Kromě toho se ve spodním řádku
informačního centra řidiče trvale
zobrazuje aktuálně platná omezená
rychlost. V případě, že je k dispozici
značka pro nejvyšší povolenou
rychlost s doplňkovou tabulkou, je
v této oblasti zobrazen symbol +.
Na displeji základní úrovně výbavy
vyberte nabídku Info ? pomocí
tlačítka MENU a nastavovacím
kolečkem na páčce ukazatelů směru
vyberte stránku asistenta dopravního značení 3 105.

222Řízení vozidla a jeho provoz
Na Displeji střední nebo vyšší úrovněvýbavy pomocí pravých tlačítek na
volantu vyberte nabídku Info
a stisknutím å nebo ä vyberte stránku
asistenta dopravního značení 3 105.
Pokud byla vybrána jiná stránka
v informačním centru řidiče a poté je
stránka asistenta dopravního značení
znovu vybrána, bude zobrazena
poslední rozpoznaná dopravní
značka.
Funkce upozorněníFunkci upozornění lze aktivovat nebo deaktivovat v nabídce nastavení
asistenta dopravního značení.Pokud je tato funkce aktivována
a stránka rozpoznání dopravních
značek není aktuálně zobrazena,
zobrazí se nově detekované dopravní značky omezení rychlosti a zákazu
předjíždění v Informačním centru
řidiče jako překryvná okna.Na displeji základní úrovně výbavy,
při zobrazení stránky asistenta
dopravního značení, stiskněte
SET/CLR na páčce ukazatelů směru.

Řízení vozidla a jeho provoz223Otáčením nastavovacího kolečka
vyberte Upozornění ZAP nebo
Upozornění VYP a stiskněte
SET/CLR .
Na displeji střední nebo vyšší úrovně
výbavy, při zobrazení stránky
asistenta dopravního značení,
stiskněte é na ovládacích prvcích na
volantu.
Pomocí 9 aktivujte upozornění
nastavením J nebo je deaktivujte
nastavením I.
Překryvné okno upozornění se
v informačním centru řidiče zobrazí
přibližně na osm sekund.

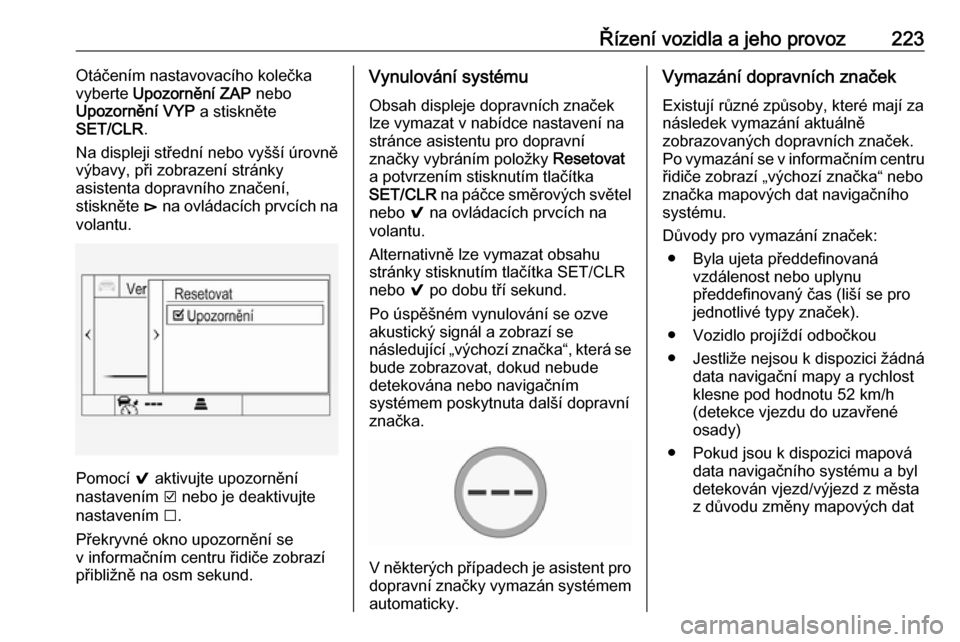

Vynulování systému
Obsah displeje dopravních značek
lze vymazat v nabídce nastavení na
stránce asistentu pro dopravní
značky vybráním položky Resetovat
a potvrzením stisknutím tlačítka
SET/CLR na páčce směrových světel
nebo 9 na ovládacích prvcích na
volantu.
Alternativně lze vymazat obsahu
stránky stisknutím tlačítka SET/CLR
nebo 9 po dobu tří sekund.
Po úspěšném vynulování se ozve
akustický signál a zobrazí se
následující „výchozí značka“, která se bude zobrazovat, dokud nebude
detekována nebo navigačním
systémem poskytnuta další dopravní
značka.
V některých případech je asistent pro
dopravní značky vymazán systémem
automaticky.
Vymazání dopravních značek
Existují různé způsoby, které mají za
následek vymazání aktuálně
zobrazovaných dopravních značek.
Po vymazání se v informačním centru řidiče zobrazí „výchozí značka“ nebo
značka mapových dat navigačního
systému.
Důvody pro vymazání značek: ● Byla ujeta předdefinovaná vzdálenost nebo uplynu
předdefinovaný čas (liší se pro jednotlivé typy značek).
● Vozidlo projíždí odbočkou
● Jestliže nejsou k dispozici žádná data navigační mapy a rychlost
klesne pod hodnotu 52 km/h
(detekce vjezdu do uzavřené
osady)
● Pokud jsou k dispozici mapová data navigačního systému a byldetekován vjezd/výjezd z městaz důvodu změny mapových dat

224Řízení vozidla a jeho provozDetekce dopravních značek
v kombinaci s navigačním
systémem
Pokud je vozidlo vybavenonavigačním systémem, může
aktuálně zobrazovaná značka
pocházet buď z optické detekce
značek, nebo mapových dat.
Pokud aktuálně zobrazovaná značka
pochází z mapových dat a informace
na mapě se změní, zobrazí se nová
značka. To může vést k detekci nové
značky, ačkoliv vozidlo na vozovce
kolem žádné značky projet nemuselo.
Omezení systému Asistent dopravního značení nemusí
fungovat správně v následujících
případech:
● Vozidlo jede rychlostí vyšší než 200 km/h.
● Při jízdě po silnicích s velkým počtem zatáček nebo
kopcovitých silnicích.
● Během jízdy v noci.
● Viditelnost omezuje počasí, například mlha, déšť nebo sníh.● Snímač v čelním skle je zanesen
sněhem, ledem, břečkou, blátem nebo špínou, je poškozeno čelnísklo nebo je ovlivněno cizími
předměty, například nálepkami.
● Slunce svítí přímo do objektivu kamery.
● Dopravní značky jsou zcela či částečně zakryty nebo jsou
obtížně rozpoznatelné.
● Dopravní značky jsou nesprávně
nainstalovány nebo jsou
poškozeny.
● Dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen).Výstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.
Systémy pomáhající řidiči
nezbavují řidiče plné
zodpovědnosti za provozování
vozidla.
Asistent udržení v jízdním
pruhu
Asistent udržení v jízdním pruhupomáhá zabránit nehodám
v důsledku neúmyslného vybočení
z jízdního pruhu. Přední kamera
sleduje vodorovná vyznačení
jízdního pruhu, mezi nimiž vozidlo
jede. Pokud se vozidlo přiblíží ke
značení jízdního pruhu, je volant
mírně natočen tak, aby se vozidlo
udrželo v jízdním pruhu. Otočte
volantem stejným směrem, pokud
řízení systému není dostatečně.

Řízení vozidla a jeho provoz225Volantem jemně otočte opačným
směrem, pokud máte v úmyslu přejet
do jiného pruhu.
Při významném přejetí vyznačení
jízdního pruhu asistent pro udržení
v jízdním pruhu spustí vizuální
a akustickou výstrahu.
Za neúmyslné se považuje vybočení
z jízdního pruhu
● bez použití ukazatelů směru
● při použití ukazatelů směru na opačné straně vybočení
z jízdního pruhu
● bez brzdění
● bez zrychlení
● bez aktivního řízení.
Poznámky
Systém se může vypnout, pokud
detekuje nejasné značení jízdního
pruhu, např. při průjezdu
staveništěm.
Poznámky
Systém může být vypnut, pokud
detekuje jízdní pruhy, které jsou
příliš úzké, příliš široké nebo příliš
zakřivené.Aktivace

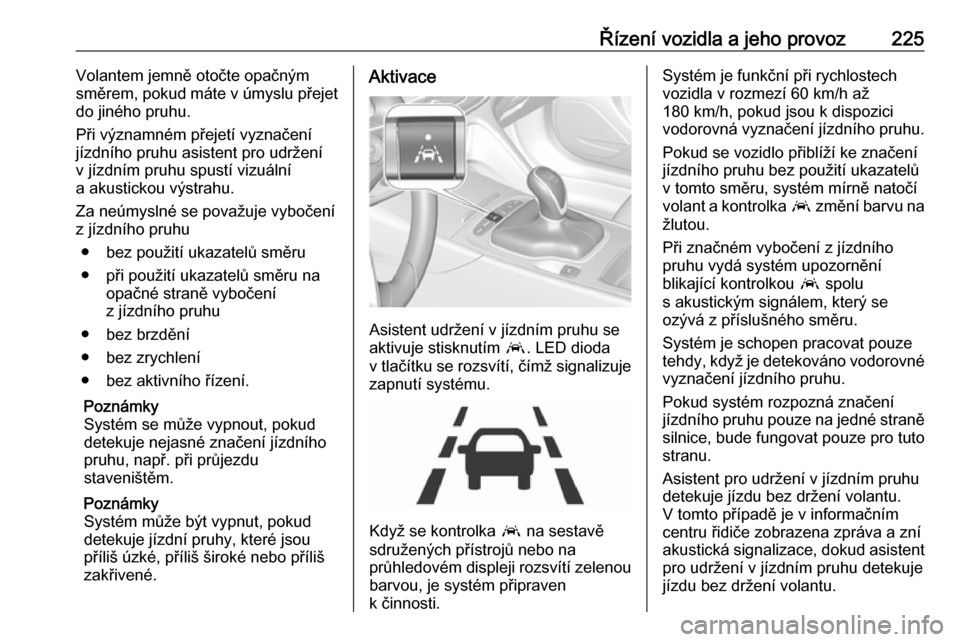

Asistent udržení v jízdním pruhu se
aktivuje stisknutím a. LED dioda
v tlačítku se rozsvítí, čímž signalizuje
zapnutí systému.
Když se kontrolka a na sestavě
sdružených přístrojů nebo na
průhledovém displeji rozsvítí zelenou barvou, je systém připraven
k činnosti.
Systém je funkční při rychlostech vozidla v rozmezí 60 km/h až
180 km/h, pokud jsou k dispozici
vodorovná vyznačení jízdního pruhu.
Pokud se vozidlo přiblíží ke značení
jízdního pruhu bez použití ukazatelů
v tomto směru, systém mírně natočí volant a kontrolka a změní barvu na
žlutou.
Při značném vybočení z jízdního
pruhu vydá systém upozornění
blikající kontrolkou a spolu
s akustickým signálem, který se
ozývá z příslušného směru.
Systém je schopen pracovat pouze
tehdy, když je detekováno vodorovné vyznačení jízdního pruhu.
Pokud systém rozpozná značení
jízdního pruhu pouze na jedné straně
silnice, bude fungovat pouze pro tuto stranu.
Asistent pro udržení v jízdním pruhu
detekuje jízdu bez držení volantu.
V tomto případě je v informačním
centru řidiče zobrazena zpráva a zní
akustická signalizace, dokud asistent
pro udržení v jízdním pruhu detekuje jízdu bez držení volantu.

226Řízení vozidla a jeho provozDeaktivace
Systém se deaktivuje stisknutím a,
kontrolka LED v tlačítku zhasne.
Omezení systému
Funkce systému nemusí být správná
v následujících případech:
● Rychlost vozidla je mimo rozsah 60 až 180 km/h.
● Při jízdě po silnicích s velkým počtem zatáček nebo
kopcovitých silnicích.
● Během jízdy v noci.
● Viditelnost omezuje počasí, například mlha, déšť nebo sníh.
● Snímač v čelním skle je zanesen
sněhem, ledem, břečkou, blátem
nebo špínou, je poškozeno čelní
sklo nebo je ovlivněno cizími
předměty, například nálepkami.
● Slunce svítí přímo do objektivu kamery.
● Blízkostí vepředu jedoucích vozidel
● Naklopení silnice
● Okraje vozovky● Silnice s nekvalitním značením jízdních pruhů
● Náhlé změny světla ● Úpravy vozidla, například pneumatik.
Systém vypněte, pokud je rušen skvrnami asfaltu, stíny, trhlinami ve
vozovce, dočasnými nebo stavebními vyznačeními jízdních pruhů nebo
jinými nedostatky vozovky.9 Varování
Vždy věnujte pozornost situaci
v silničním provozu a udržujte
vozidlo ve správné poloze
v jízdním pruhu, v opačném
případě hrozí nebezpečí
poškození vozidla, úrazu nebo
smrti.
Asistent udržení v jízdním pruhu
neřídí trvale vozidlo.
Systém nemusí udržet vozidlo
v jízdním pruhu nebo poskytnout
varování, i když je detekováno
značení jízdního pruhu.
Řízení řízením vozidla prováděné
asistentem pro udržení v jízdním pruhu nemusí být dostatečné
k tomu, aby nedošlo k vyjetí
z jízdního pruhu.
Systém nemusí detekovat jízdu
s uvolněným řízením z důvodu
externích vlivů (stav silnice
a vozovky, počasí apod.). Za
řízení vozidla plně odpovídá řidič
a za jízdy musí mít vždy ruce na
volantu.
Použití systému při tažení přívěsu na kluzkých vozovkách může
způsobit ztrátu kontroly nad
vozidlem a dopravní nehodu.
Vypněte systém.

Řízení vozidla a jeho provoz227Palivo
Palivo pro zážehové motory Používejte pouze bezolovnaté palivo,
které splňuje Evropskou normu
EN 228 nebo E DIN 51626-1 nebo
ekvivalentní.
Motor je schopen provozu na palivo,
které obsahuje až 10 % etanolu
(například E10).
Používejte palivo s doporučeným oktanovým číslem. Nižší oktanovéčíslo může snížit výkon a točivý
moment motoru a mírně zvýšit
spotřebu paliva.Výstraha
Nepoužívejte palivo ani jiná aditiva do paliva, která obsahují kovové
příměsi jako např. aditiva na bázi
manganu. To může způsobit
poškození motoru.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 či
podobné normy, může dojít
k usazování nečistot nebo
poškození motoru.
Výstraha
Použití paliva s nižším oktanovým číslem než nejnižší povolené číslo může mít za následek
nekontrolované spalování
a poškození motoru.
Specifické požadavky motoru týkající se oktanového čísla jsou uvedenyv přehledu dat motoru 3 289. Tento
požadavek může být přebit pro danou zemi specifickým štítkem na klapce
hrdla pro plnění palivem.
Palivo pro vznětové motory
Používejte pouze naftu, které splňuje
normu EN 590.
V zemích mimo Evropskou Unii
používejte palivo Euro-Diesel
s koncentrací síry pod 50 ppm.Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 590 či podobné normy, může
dojít k poklesu výkonu, zvýšení
opotřebení nebo poškození
motoru.
Nepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí
ředit palivy, která jsou určená pro
benzínové motory.

228Řízení vozidla a jeho provozDoplňování paliva9Nebezpečí
Před doplňováním paliva vypněte
zapalování a všechna externí
topná zařízení se spalovacími
komorami.
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
