Péče o vozidlo2496. Připevněte držák žárovky dosestavy světla.
7. Připevněte sestavu světla do karosérie vozidla a utáhněte
upevňovací matice zevnitř
zavazadlového prostoru.
Připevněte kryt.
Sestava světla v zadních
výklopných dveřích
1. Uvolněte kryt v zadních výklopných dveřích a sejmete jej.
2. Vyšroubujte plastovou pojistnoumatici.
3.Opatrně vytáhněte sestavu světla
z prohlubní a vyjměte ji.
4. Otočte držákem žárovky doleva a vyjměte jej ze sestavy světla.
Zadní světlo do mlhy ( 1)
Světlo zpátečky ( 2)

250Péče o vozidlo5. Vyjměte žárovku vyměňte jí:
Zadní světlo do mlhy
Světlo pro jízdu dozadu
6. Vložte držák žárovek do sestavy světla. Připojte konektor
k sestavě světla. Nasaďte
sestavu světla na zadní výklopné
dveře a z vnitřní strany utáhněte
šroub. Připevněte kryt.

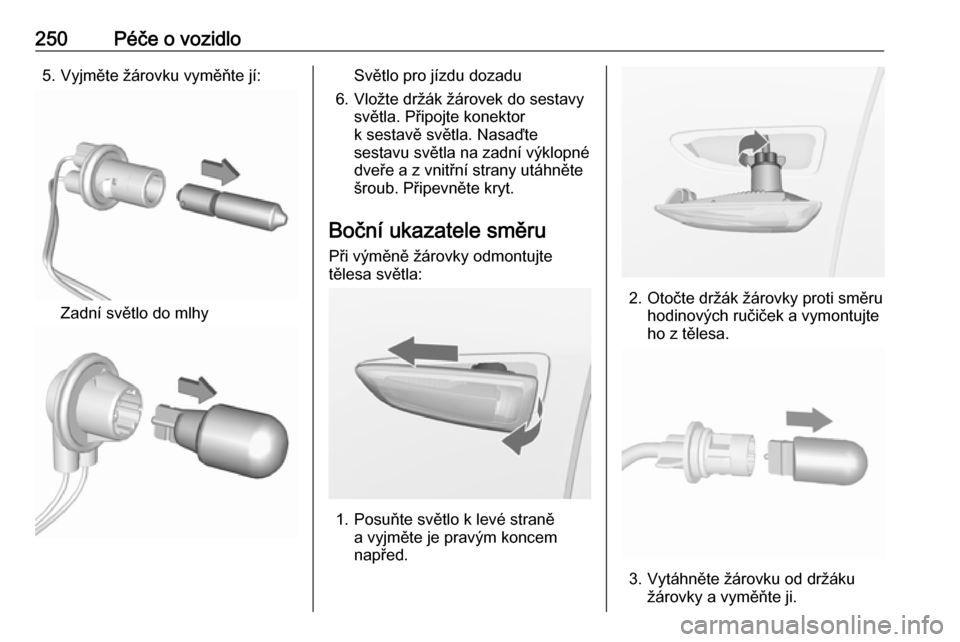

Boční ukazatele směru
Při výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.

Péče o vozidlo2514.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
Osvětlení registrační značky je
provedeno LED světly, která nelze
vyměnit. Vadné diody LED nechte
vyměnit v odborném servisu.
Osvětlení interiéru
Světlo interiéru, lampičky na čtení
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení zavazadlového
prostoru
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení přístrojové desky
Žárovky nechte vyměnit v odborném
servisu.Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● motorový prostor
● přístrojová deska
● zavazadlový prostor
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku.Výstraha
Pojistky nevyměňujte, dokud
nebude příčina závady
odstraněna.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.

252Péče o vozidlo
Nasaďte pinzetu na pojistky na různétypy pojistky shora nebo ze strany
a vytáhněte pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt z příchytek a sejměte
jej.

Péče o vozidlo253Č.Obvod1–2–3ABS4–5–6Dveře zavazadlového prostoru7Světlo do mlhy8Modul paměti9Vyhřívání čelního skla10Bederní opěrka sedadla11Baterie DC/DC12Vyhřívání zadního okna13Vyhřívané zrcátku14–15–16Přední stěrač17Elektricky ovládané sedadlo,
spolujezdecČ.Obvod18Sluneční clona19Elektricky ovládané sedadlo,
řidič20–21Střešní okno22Zadní stěrač/airbag23Adaptivní přední osvětlení24–25–26Modul řízení převodovky27Zapalování/přístrojová deska28–29Zadní kamera/větrací otvor30Kontrolka nesprávné funkce/
přívěs31–32Kamera33Vyhřívání sedadel, předníČ.Obvod34Vyhřívání sedadel, zadní35Tlumení/pohon všech kol36Palivový systém37–38–39–40Zámek řízení41–42–43Vyhřívání volantu44Nastavení sklonu světlometů45–46Řídicí jednotka motoru47–48Měnič DC/DC/větrací otvor/elek‐
trický posilovač49Řídicí modul zadních dveří.50–

254Péče o vozidloČ.Obvod51–52–53–54–55–56Startér57–58–59Levý světlomet (LED)60Chladicí ventilátor61–62–63–64–65Klimatizace66–67–Č.Obvod68–69Pravé dálkové světlo (halogen)/
pravý světlomet (LED)70Levé dálkové světlo (halogení)71–72Startér73–74Modul řízení převodovky75Modul řízení motoru76Systém snižování emisí výfuko‐
vých plynů77–78Houkačka79Systém ostřikovačů80–81Modul řízení motoru82–83Cívka zapalováníČ.Obvod84Cívka zapalování85Hnací ústrojí86–87Ohřívání nafty88Uzávěr vzduchu89–90–91–92Čerpadlo po vzkypění93Systém elektronického klíče94–95Čerpadlo chladicí kapaliny96Ohřívání nafty97–98–99Čerpadlo chladicí kapaliny

Péče o vozidlo255Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka umístěna za
krytem v palubní desce.
Uvolněte kryt na straně a sejmete jej.
U vozidel s pravostranným řízením je pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací
schránku spolujezdce a sejměte kryt.
Č.Obvod1Levé elektricky ovládané okno2Pravé elektricky ovládané okno3Modul řízení karoserie4Ventilátor klimatizace5Modul řízení karoserie6Příprava pro přívěs7Elektrické sklápění zadního
sedadla8Modul řízení karoserie9Modul řízení motoru10Průhledový displej11Snížení emisí NO x/ohřívač
potrubí12Snížení emisí NO x/snímač sazí13Modul AdBlue14Vyhřívání volantu15Modul řízení převodovky16Zesilovač

256Péče o vozidloČ.Obvod17Poplach18Modul řízení karoserie19Modul AdBlue20Modul řízení karoserie21Modul řízení karoserie22Modul řízení karoserie23Elektrický zámek řízení24Airbag25Diagnostický konektor26Napájecí zásuvka zavazadlo‐
vého prostoru27Ventil EBCM28Příprava pro policii29–30–31Ovládací prvky na volantu32Spínač zapalováníČ.Obvod33Klimatizace34Modul centrální brány35Konektor AUX/USB36Bezdrátová nabíječka37Zadní stěrač38Onstar39Displej40Parkovací asistent41Stropní konzola42RádioNářadí vozidla
NářadíVozidla se soupravou na opravupneumatik

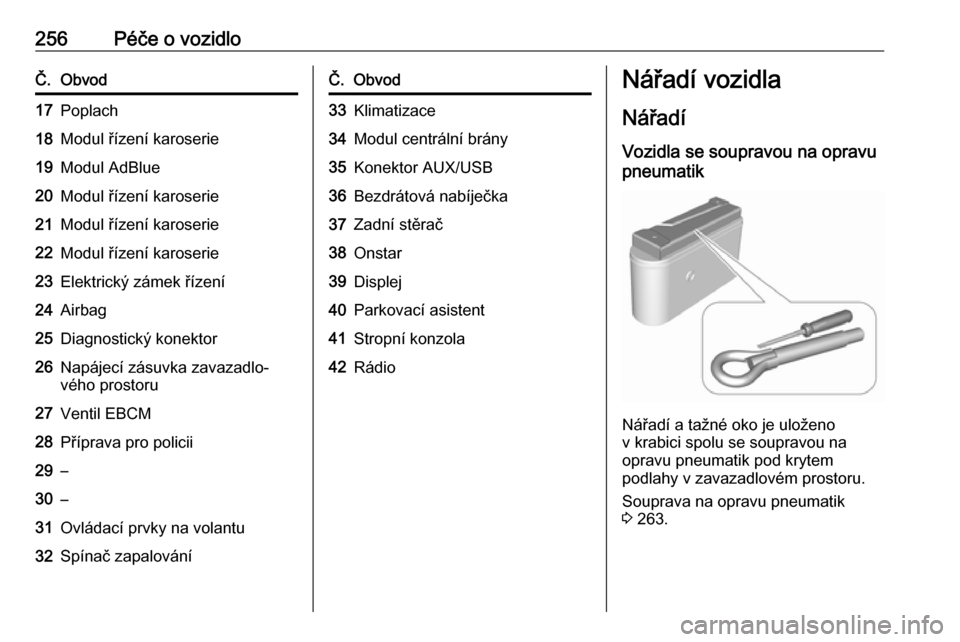

Nářadí a tažné oko je uloženo
v krabici spolu se soupravou na
opravu pneumatik pod krytem
podlahy v zavazadlovém prostoru.
Souprava na opravu pneumatik
3 263.

Péče o vozidlo257Vozidla vybavená systémem
reproduktorů
Nářadí a tažné oko je uloženo
v krabici spolu se soupravou na
opravu pneumatik pod krytem
podlahy v zavazadlovém prostoru.

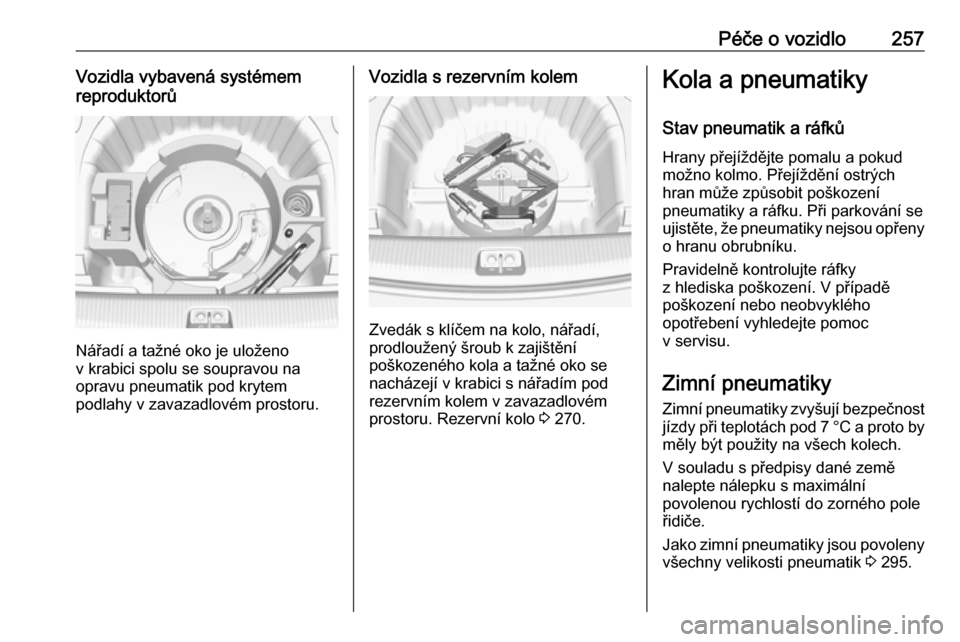

Vozidla s rezervním kolem
Zvedák s klíčem na kolo, nářadí,
prodloužený šroub k zajištění
poškozeného kola a tažné oko se nacházejí v krabici s nářadím pod
rezervním kolem v zavazadlovém
prostoru. Rezervní kolo 3 270.
Kola a pneumatiky
Stav pneumatik a ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být použity na všech kolech.
V souladu s předpisy dané země nalepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 295.

258Péče o vozidloZnačení pneumatik
Např. 215/60 R 16 95 H215:šířka pneumatiky, mm60:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgH:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:až 160 km/hS:až 180 km/hT:až 190 km/hH:až 210 km/hV:až 240 km/hW:až 270 km/h
Vyberte pneumatiku správnou pro maximální rychlost svého vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností
řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit
maximální rychlost vozidla.
Výkon 3 291.
Směrové pneumatiky
Směrové pneumatiky by měly být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 295.
Na štítku s údaji o tlacích
v pneumatikách na rámu levých dveří jsou uvedeny pneumatiky montované
jako originální výbava a příslušné
tlaky v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
