OPEL INSIGNIA BREAK 2017.5 Uporabniški priročnik

Nega vozila239
Akumulator AGM lahko prepoznate
po identifikacijski nalepki.
Priporočamo uporabo originalnega
akumulatorja vozila Opel.
Opomba
Uporaba akumulatorja AGM, ki se
razlikuje od originalnega
akumulatorja vozila Opel lahko
povzroči slabše delovanje.
Priporočamo Vam, da demontažo in montažo akumulatorja vozila
prepustite servisni delavnici.
Sistem Stop-start 3 157.
Polnjenje akumulatorja vozila9 Opozorilo
Če pri vozilu s stop-start sistemom
polnite akumulator z zunanjim
polnilnikom, poskrbite da njegov
potencial polnjenja ne presega
14,6 volta. V nasprotnem primeru
lahko pride do poškodbe
akumulatorja vozila.
Zagon s premostitvenimi kabli
3 268.
Opozorilna nalepka
Pomen simbolov: ● Prepovedano iskrenje, odprt ogenj ali kajenje.
● Vedno uporabljajte zaščito za oči. Eksplozivni plini lahko
povzročijo slepoto ali poškodbe.
● Vozilo hranite na otrokom nedosegljivem mestu.
● Akumulator vozila vsebuje žveplovo kislino, ki lahko
povzroči slepoto ali hude
opekline.
● Za več informacij glejte navodila za uporabo.
● V okolici akumulatorja vozila so lahko prisotni eksplozivni plini.

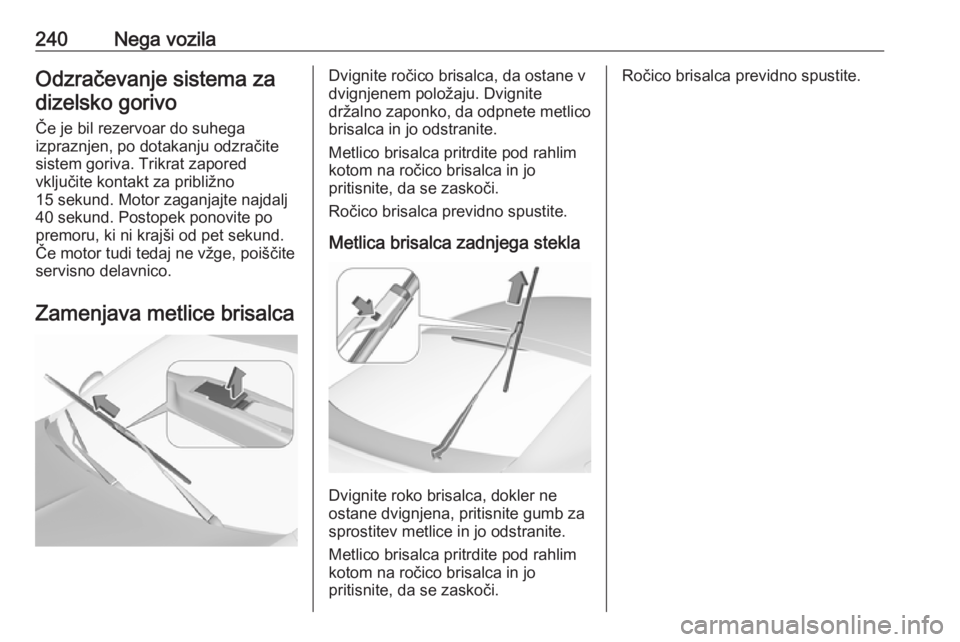

240Nega vozilaOdzračevanje sistema zadizelsko gorivo
Če je bil rezervoar do suhega
izpraznjen, po dotakanju odzračite
sistem goriva. Trikrat zapored
vključite kontakt za približno
15 sekund. Motor zaganjajte najdalj 40 sekund. Postopek ponovite popremoru, ki ni krajši od pet sekund.
Če motor tudi tedaj ne vžge, poiščite
servisno delavnico.
Zamenjava metlice brisalcaDvignite ročico brisalca, da ostane v
dvignjenem položaju. Dvignite
držalno zaponko, da odpnete metlico brisalca in jo odstranite.
Metlico brisalca pritrdite pod rahlim
kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Ročico brisalca previdno spustite.
Metlica brisalca zadnjega stekla
Dvignite roko brisalca, dokler ne
ostane dvignjena, pritisnite gumb za
sprostitev metlice in jo odstranite.
Metlico brisalca pritrdite pod rahlim
kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Ročico brisalca previdno spustite.

Nega vozila241Zamenjava žarnic
Pred menjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnic Po zamenjavi žarnice vključite vžig terprižgite luči in preverite njihovo
delovanje.
Halogenski žarometi
Halogenski žarometi z ločenimi
žarnicami za kratko in dolgo luč.
Kratka luč ( 1), zunanja žarnica.
Dolga luč ( 2), notranja žarnica.
Kratka luč (1)
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
2. Sprostite držalo žarnice tako, da zaponko potisnete naprej.
Izvlecite držalo žarnice iz ohišja
žarometa.

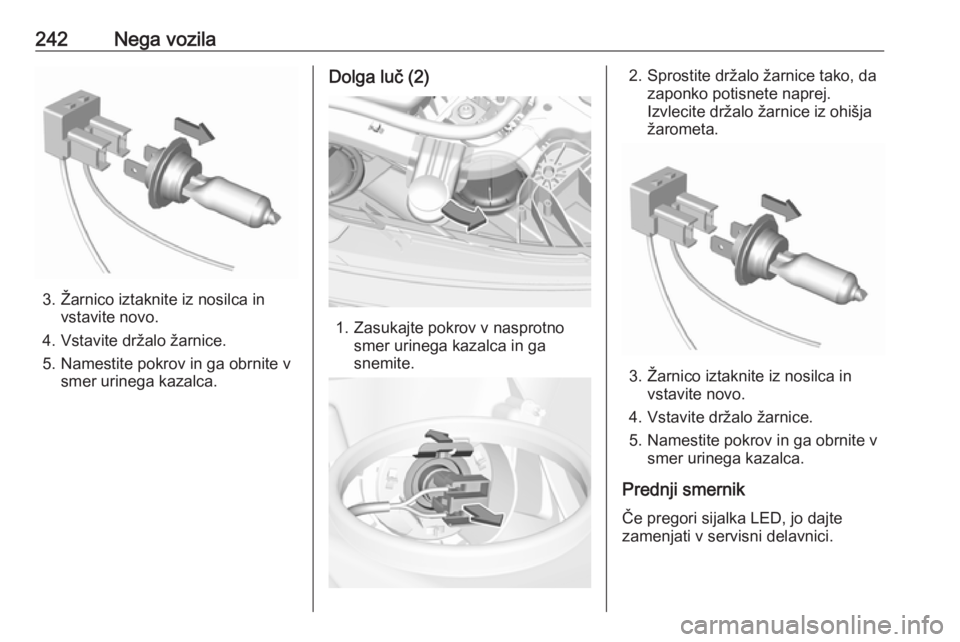

242Nega vozila
3. Žarnico iztaknite iz nosilca invstavite novo.
4. Vstavite držalo žarnice.
5. Namestite pokrov in ga obrnite v smer urinega kazalca.
Dolga luč (2)
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
2. Sprostite držalo žarnice tako, da zaponko potisnete naprej.
Izvlecite držalo žarnice iz ohišja
žarometa.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice.
5. Namestite pokrov in ga obrnite v smer urinega kazalca.
Prednji smernik
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.

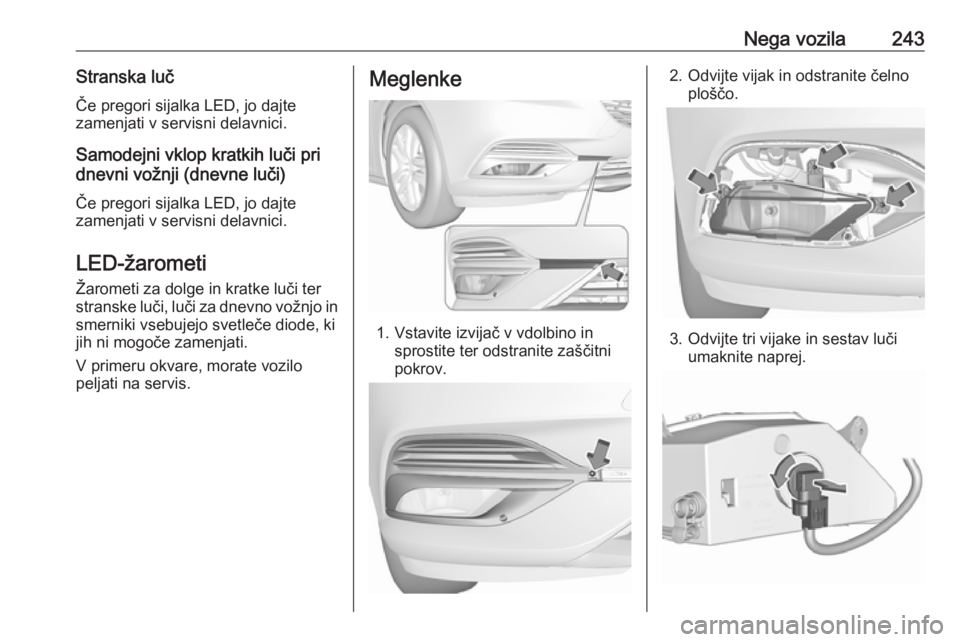

Nega vozila243Stranska lučČe pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči)
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
LED-žarometi Žarometi za dolge in kratke luči ter
stranske luči, luči za dnevno vožnjo in
smerniki vsebujejo svetleče diode, ki
jih ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.Meglenke
1. Vstavite izvijač v vdolbino in sprostite ter odstranite zaščitni
pokrov.
2. Odvijte vijak in odstranite čelno ploščo.
3. Odvijte tri vijake in sestav lučiumaknite naprej.

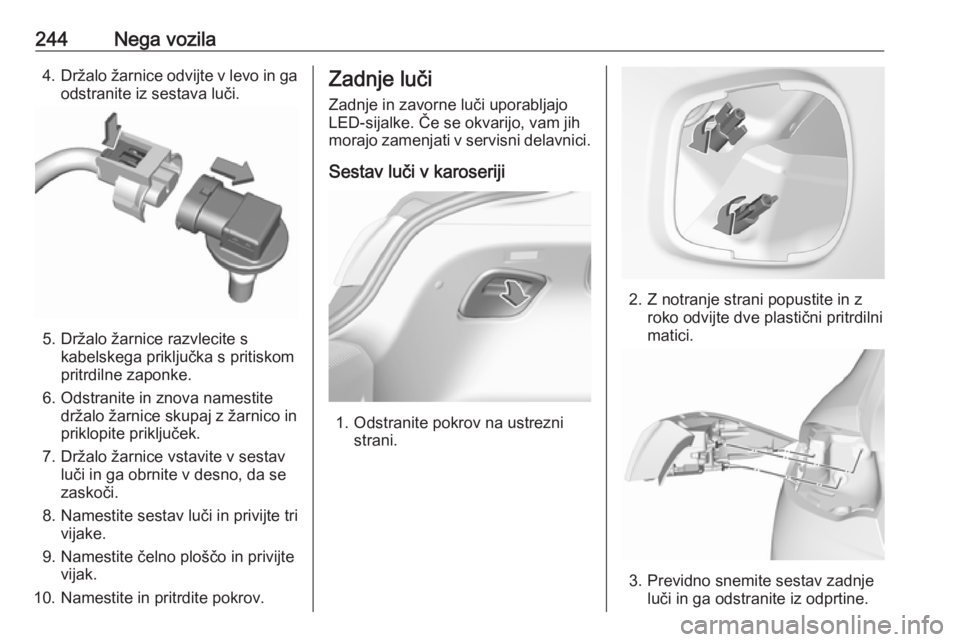

244Nega vozila4.Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
5. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
6. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
7. Držalo žarnice vstavite v sestav luči in ga obrnite v desno, da se
zaskoči.
8. Namestite sestav luči in privijte tri vijake.
9. Namestite čelno ploščo in privijte vijak.
10. Namestite in pritrdite pokrov.
Zadnje luči
Zadnje in zavorne luči uporabljajo
LED-sijalke. Če se okvarijo, vam jih
morajo zamenjati v servisni delavnici.
Sestav luči v karoseriji
1. Odstranite pokrov na ustrezni strani.
2. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.

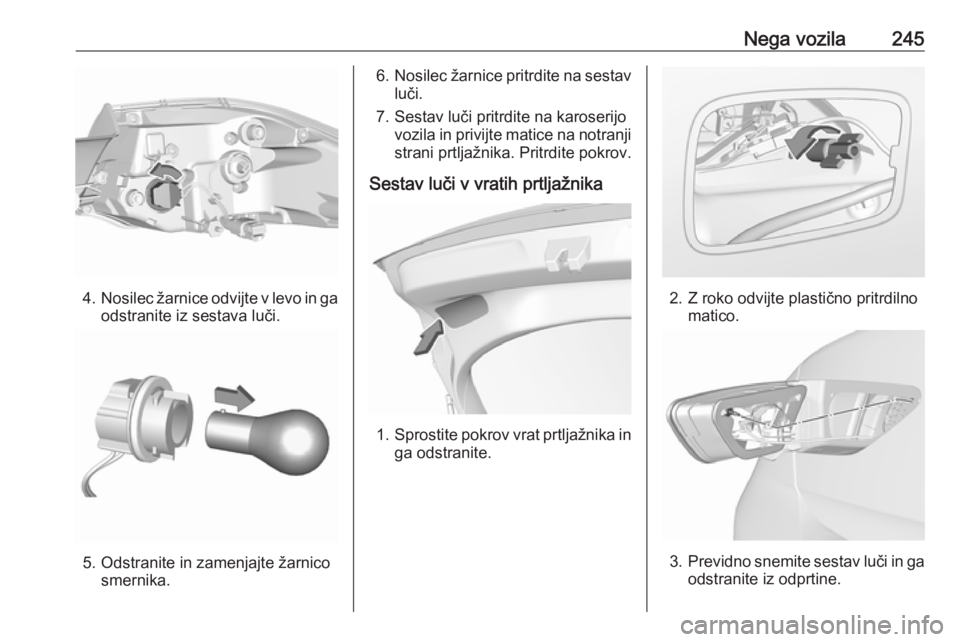

Nega vozila245
4.Nosilec žarnice odvijte v levo in ga
odstranite iz sestava luči.
5. Odstranite in zamenjajte žarnico smernika.
6.Nosilec žarnice pritrdite na sestav
luči.
7. Sestav luči pritrdite na karoserijo vozila in privijte matice na notranji
strani prtljažnika. Pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.

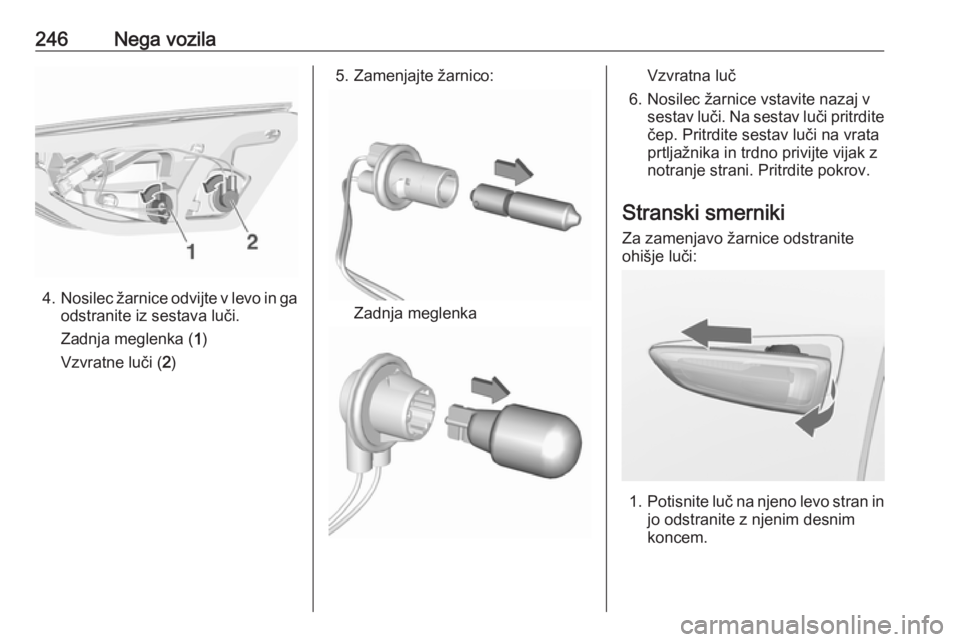

246Nega vozila
4.Nosilec žarnice odvijte v levo in ga
odstranite iz sestava luči.
Zadnja meglenka ( 1)
Vzvratne luči ( 2)
5. Zamenjajte žarnico:
Zadnja meglenka
Vzvratna luč
6. Nosilec žarnice vstavite nazaj v sestav luči. Na sestav luči pritrditečep. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

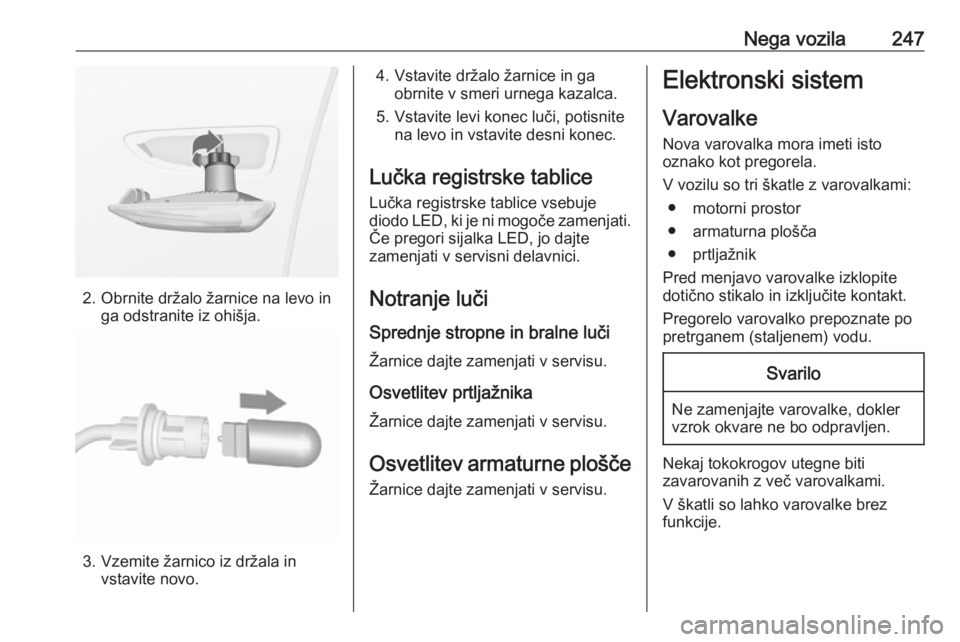

Nega vozila247
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučka registrske tablice vsebuje
diodo LED, ki je ni mogoče zamenjati.
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Notranje luči
Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
● prtljažnik
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

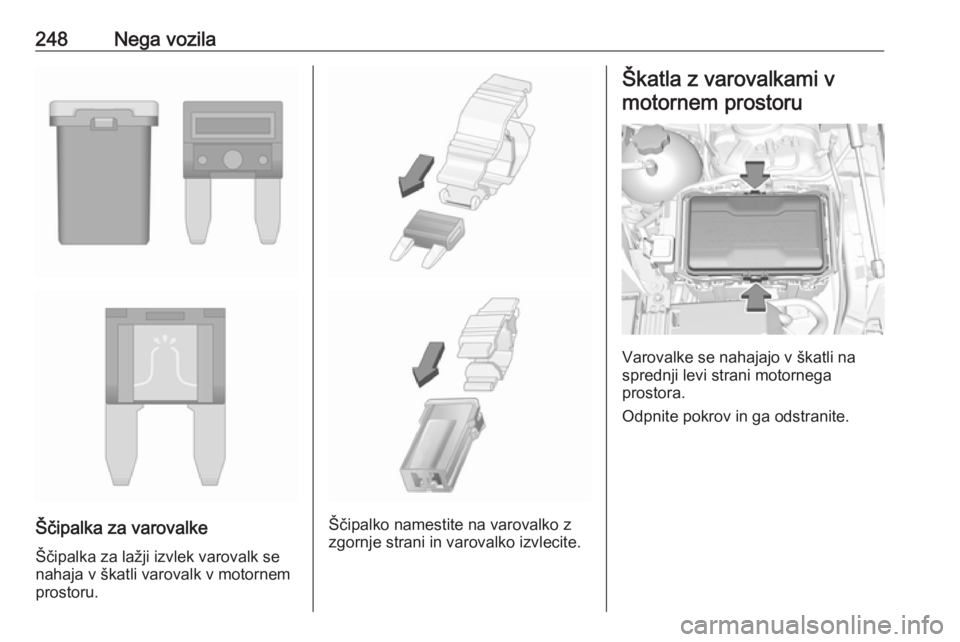

248Nega vozila
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.
