OPEL INSIGNIA BREAK 2017.75 Instruktionsbok

Körning och hantering199FrånkopplingAktiv nödbromsning kan inaktiveras imenyn Personliga inställningar
3 123. Om funktionen inaktiveras
visas ett meddelande i förarinforma‐
tionscentralen (DIC).
Systemets begränsningar
I vissa fall kan aktiv nödbromsning ge en automatisk bromsning i situationer
som verkar onödiga, till exempel i parkeringshus, på grund av trafikskyl‐ tar i en kurva eller fordon i ett annat
körfält. Detta är normalt, bilen behö‐ ver inte service. Trampa ner
gaspedalen ordentligt för att åsido‐
sätta den automatiska bromsningen
om situationen och omgivningen tillå‐
ter.
I följande fall är den aktiva nödbroms‐ ningens prestanda begränsad:
● Vid körning på slingrande eller kuperade vägar.
● Upptäcker alla fordon, i synner‐ het fordon med en släpvagn,traktorer, smutsiga fordon etc.● Upptäcker ett fordon när vädret begränsar sikten, till exempel i
dimma, regn eller snö.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐ ken.
För att undvika funktionsfel ska du
alltid hålla kamerasensorns områden
i vindrutan och radarsensorns
områden i grillen rena från smuts,
damm, is och snö.
Det krävs alltid fullständig uppmärk‐ samhet under körning och du bör vara
beredd att agera och bromsa och/
eller styra bilen för att undvika kolli‐ sioner.
Störning Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.Om systemet inte fungerar som
avsett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 121.
Främre fotgängarskydd Det främre fotgängarskyddet kan
bidra till att undvika eller minska de
skador som orsakas av frontalkrockar
med fotgängare i närheten vid
körning i en framåtväxel.
Systemet använder den främre
kameran i vindrutan för att detektera
fotgängare som befinner sig framför
bilen.
Det främre fotgängarskyddet kan
upptäcka och varna för fotgängare
när en framåtväxel är ilagd vid hastig‐ heter mellan 8 och 80 km/h. Dess‐
utom kan det främre fotgängarskyd‐
det öka bromskraften eller bromsa
bilen automatiskt.
Vid körning på dagtid kan systemet
upptäcka fotgängare upp till ett
avstånd på cirka 40 meter. Vid natt‐
körning fungerar inte systemet lika
bra.

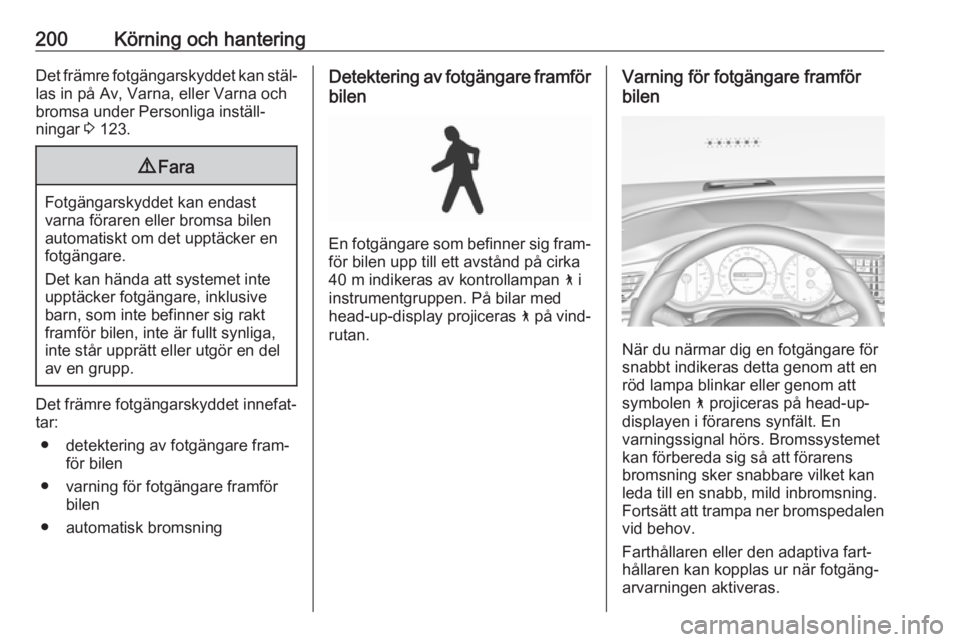

200Körning och hanteringDet främre fotgängarskyddet kan stäl‐
las in på Av, Varna, eller Varna och
bromsa under Personliga inställ‐
ningar 3 123.9 Fara
Fotgängarskyddet kan endast
varna föraren eller bromsa bilen automatiskt om det upptäcker en
fotgängare.
Det kan hända att systemet inte
upptäcker fotgängare, inklusive
barn, som inte befinner sig rakt
framför bilen, inte är fullt synliga,
inte står upprätt eller utgör en del
av en grupp.
Det främre fotgängarskyddet innefat‐ tar:
● detektering av fotgängare fram‐ för bilen
● varning för fotgängare framför bilen
● automatisk bromsning
Detektering av fotgängare framför
bilen
En fotgängare som befinner sig fram‐
för bilen upp till ett avstånd på cirka
40 m indikeras av kontrollampan 7 i
instrumentgruppen. På bilar med
head-up-display projiceras 7 på vind‐
rutan.
Varning för fotgängare framför
bilen
När du närmar dig en fotgängare för
snabbt indikeras detta genom att en
röd lampa blinkar eller genom att
symbolen 7 projiceras på head-up-
displayen i förarens synfält. En
varningssignal hörs. Bromssystemet
kan förbereda sig så att förarens
bromsning sker snabbare vilket kan
leda till en snabb, mild inbromsning.
Fortsätt att trampa ner bromspedalen vid behov.
Farthållaren eller den adaptiva fart‐
hållaren kan kopplas ur när fotgäng‐
arvarningen aktiveras.

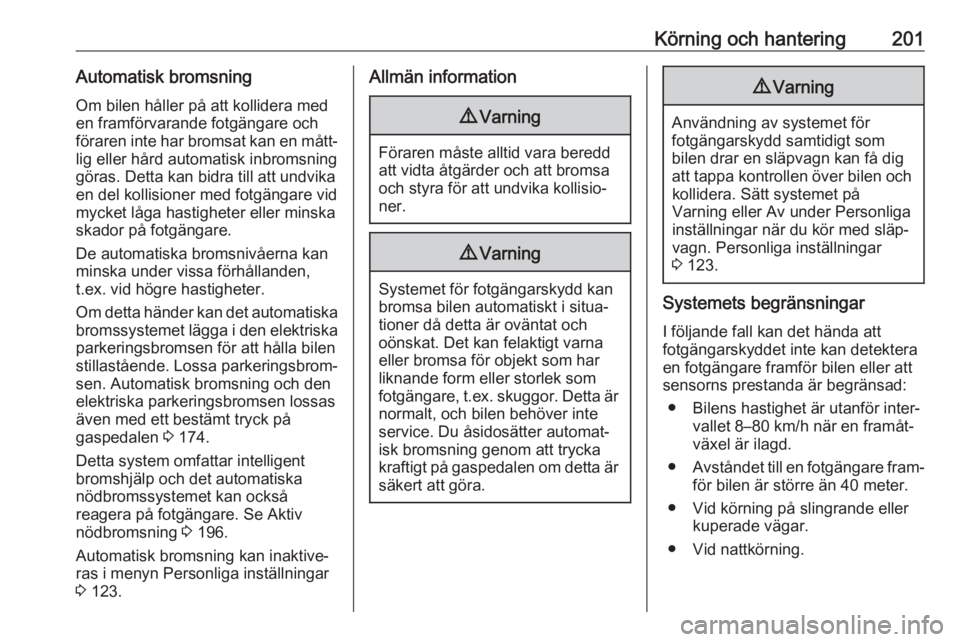

Körning och hantering201Automatisk bromsningOm bilen håller på att kollidera med
en framförvarande fotgängare och
föraren inte har bromsat kan en mått‐ lig eller hård automatisk inbromsning
göras. Detta kan bidra till att undvika
en del kollisioner med fotgängare vid
mycket låga hastigheter eller minska skador på fotgängare.
De automatiska bromsnivåerna kan
minska under vissa förhållanden,
t.ex. vid högre hastigheter.
Om detta händer kan det automatiska
bromssystemet lägga i den elektriska parkeringsbromsen för att hålla bilen
stillastående. Lossa parkeringsbrom‐
sen. Automatisk bromsning och den
elektriska parkeringsbromsen lossas
även med ett bestämt tryck på
gaspedalen 3 174.
Detta system omfattar intelligent
bromshjälp och det automatiska
nödbromssystemet kan också
reagera på fotgängare. Se Aktiv
nödbromsning 3 196.
Automatisk bromsning kan inaktive‐
ras i menyn Personliga inställningar
3 123.Allmän information9 Varning
Föraren måste alltid vara beredd
att vidta åtgärder och att bromsa
och styra för att undvika kollisio‐
ner.
9 Varning
Systemet för fotgängarskydd kan
bromsa bilen automatiskt i situa‐
tioner då detta är oväntat och
oönskat. Det kan felaktigt varna eller bromsa för objekt som har
liknande form eller storlek som
fotgängare, t.ex. skuggor. Detta är normalt, och bilen behöver inte
service. Du åsidosätter automat‐
isk bromsning genom att trycka
kraftigt på gaspedalen om detta är
säkert att göra.
9 Varning
Användning av systemet för
fotgängarskydd samtidigt som
bilen drar en släpvagn kan få dig
att tappa kontrollen över bilen och kollidera. Sätt systemet på
Varning eller Av under Personliga
inställningar när du kör med släp‐
vagn. Personliga inställningar
3 123.
Systemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 8–80 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 meter.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.

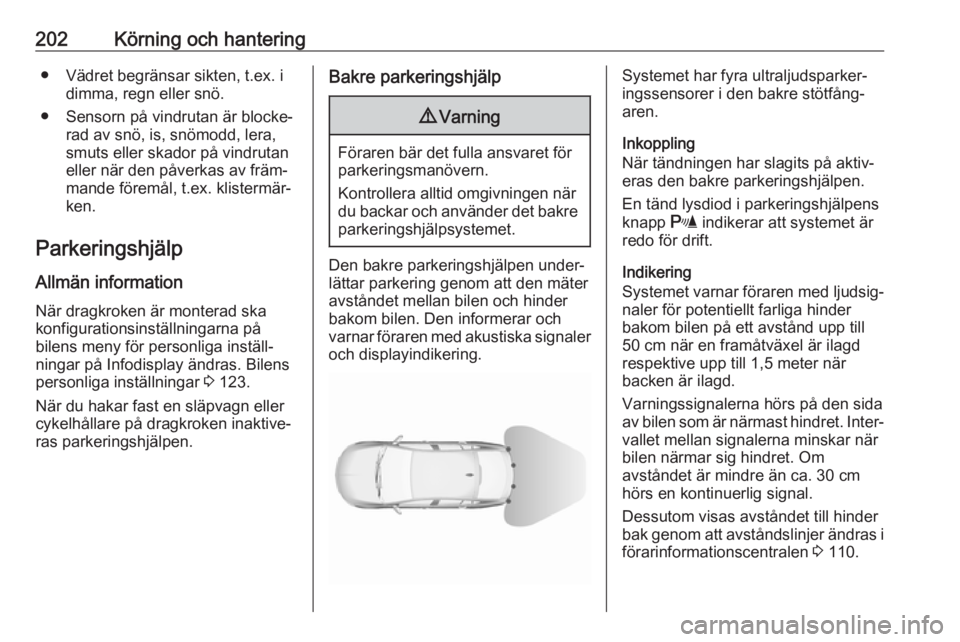

202Körning och hantering● Vädret begränsar sikten, t.ex. idimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐ ken.
Parkeringshjälp Allmän information
När dragkroken är monterad ska
konfigurationsinställningarna på
bilens meny för personliga inställ‐
ningar på Infodisplay ändras. Bilens
personliga inställningar 3 123.
När du hakar fast en släpvagn eller cykelhållare på dragkroken inaktive‐
ras parkeringshjälpen.Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren med akustiska signaler
och displayindikering.
Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Inkoppling
När tändningen har slagits på aktiv‐
eras den bakre parkeringshjälpen.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐ naler för potentiellt farliga hinder
bakom bilen på ett avstånd upp till
50 cm när en framåtväxel är ilagd
respektive upp till 1,5 meter när
backen är ilagd.
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras i
förarinformationscentralen 3 110.

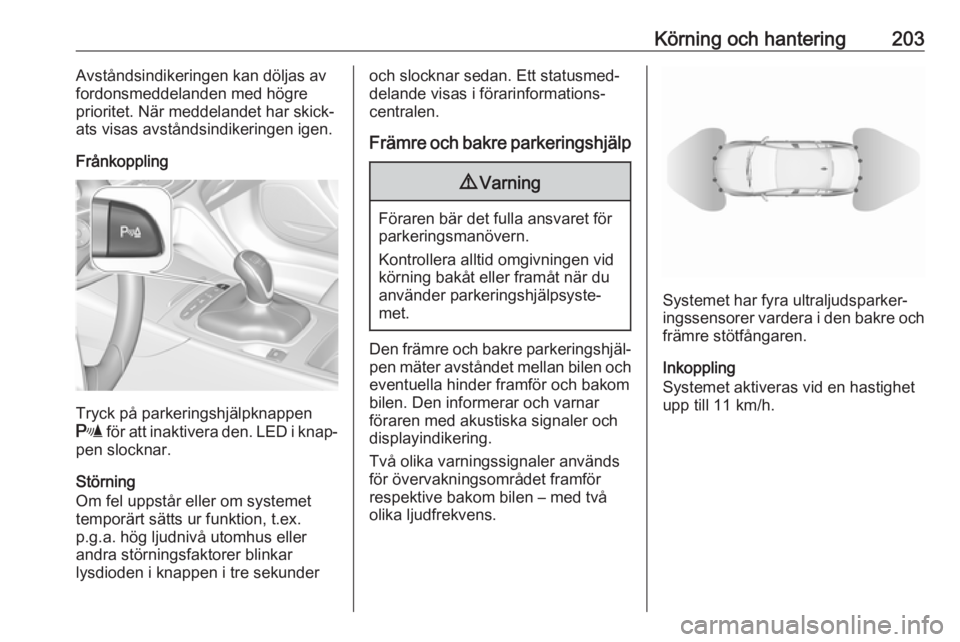

Körning och hantering203Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐ ats visas avståndsindikeringen igen.
Frånkoppling
Tryck på parkeringshjälpknappen
r för att inaktivera den. LED i knap‐
pen slocknar.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar
lysdioden i knappen i tre sekunder
och slocknar sedan. Ett statusmed‐
delande visas i förarinformations‐
centralen.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar föraren med akustiska signaler och
displayindikering.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Inkoppling
Systemet aktiveras vid en hastighet
upp till 11 km/h.

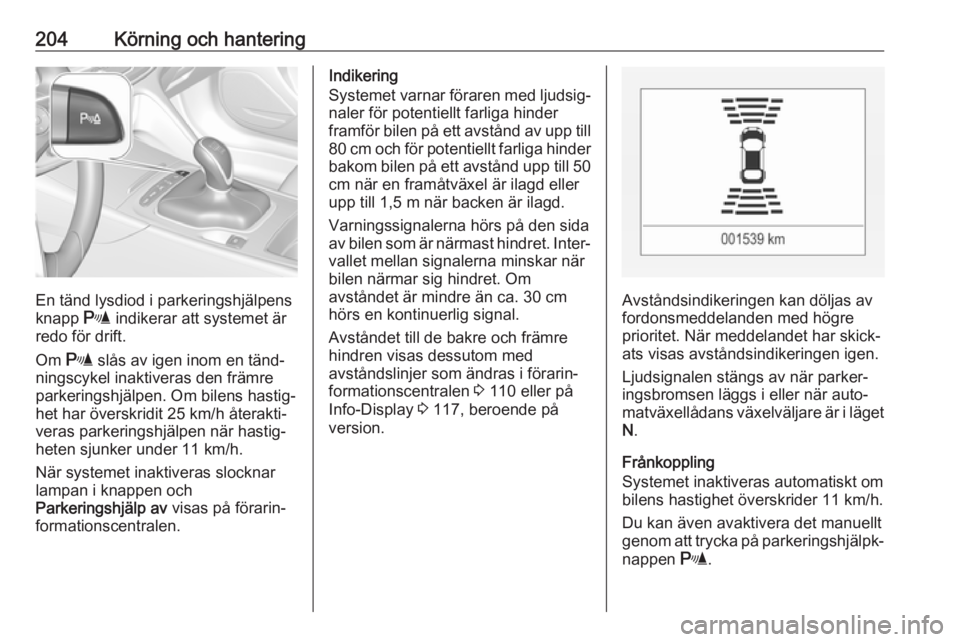

204Körning och hantering
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Om r slås av igen inom en tänd‐
ningscykel inaktiveras den främre
parkeringshjälpen. Om bilens hastig‐
het har överskridit 25 km/h återakti‐
veras parkeringshjälpen när hastig‐
heten sjunker under 11 km/h.
När systemet inaktiveras slocknar
lampan i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Indikering
Systemet varnar föraren med ljudsig‐ naler för potentiellt farliga hinder
framför bilen på ett avstånd av upp till
80 cm och för potentiellt farliga hinder bakom bilen på ett avstånd upp till 50
cm när en framåtväxel är ilagd eller
upp till 1,5 m när backen är ilagd.
Varningssignalerna hörs på den sidaav bilen som är närmast hindret. Inter‐ vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Avståndet till de bakre och främre
hindren visas dessutom med
avståndslinjer som ändras i förarin‐
formationscentralen 3 110 eller på
Info-Display 3 117, beroende på
version.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐ ats visas avståndsindikeringen igen.
Ljudsignalen stängs av när parker‐
ingsbromsen läggs i eller när auto‐
matväxellådans växelväljare är i läget
N .
Frånkoppling
Systemet inaktiveras automatiskt om
bilens hastighet överskrider 11 km/h.
Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.

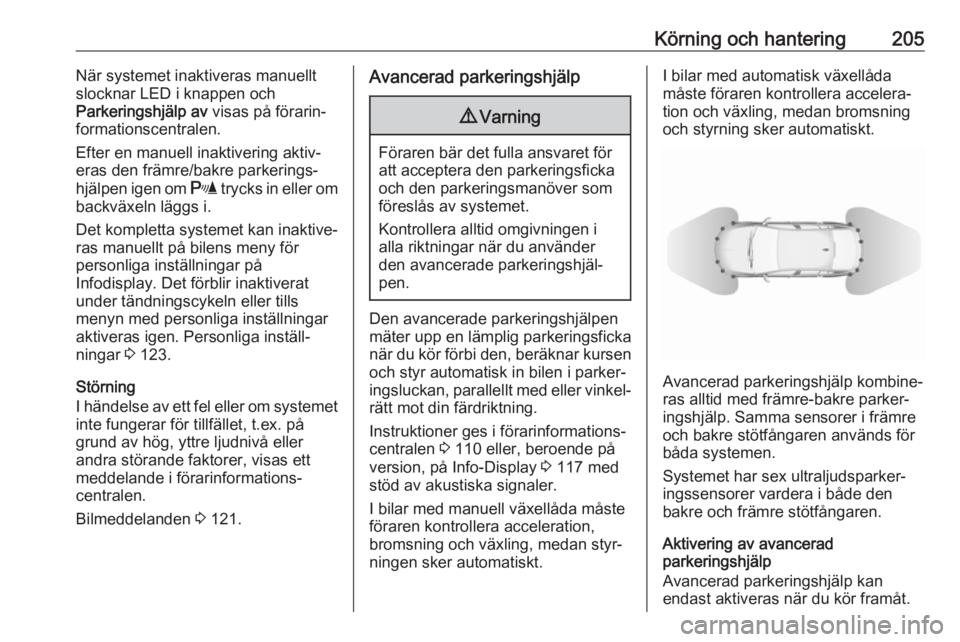

Körning och hantering205När systemet inaktiveras manuellt
slocknar LED i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Efter en manuell inaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om r trycks in eller om
backväxeln läggs i.
Det kompletta systemet kan inaktive‐
ras manuellt på bilens meny för
personliga inställningar på
Infodisplay. Det förblir inaktiverat
under tändningscykeln eller tills
menyn med personliga inställningar
aktiveras igen. Personliga inställ‐
ningar 3 123.
Störning
I händelse av ett fel eller om systemet inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 121.Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 110 eller, beroende på
version, på Info-Display 3 117 med
stöd av akustiska signaler.
I bilar med manuell växellåda måste
föraren kontrollera acceleration,
bromsning och växling, medan styr‐
ningen sker automatiskt.
I bilar med automatisk växellåda
måste föraren kontrollera accelera‐
tion och växling, medan bromsning
och styrning sker automatiskt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Samma sensorer i främre
och bakre stötfångaren används för
båda systemen.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.
Aktivering av avancerad
parkeringshjälp
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.

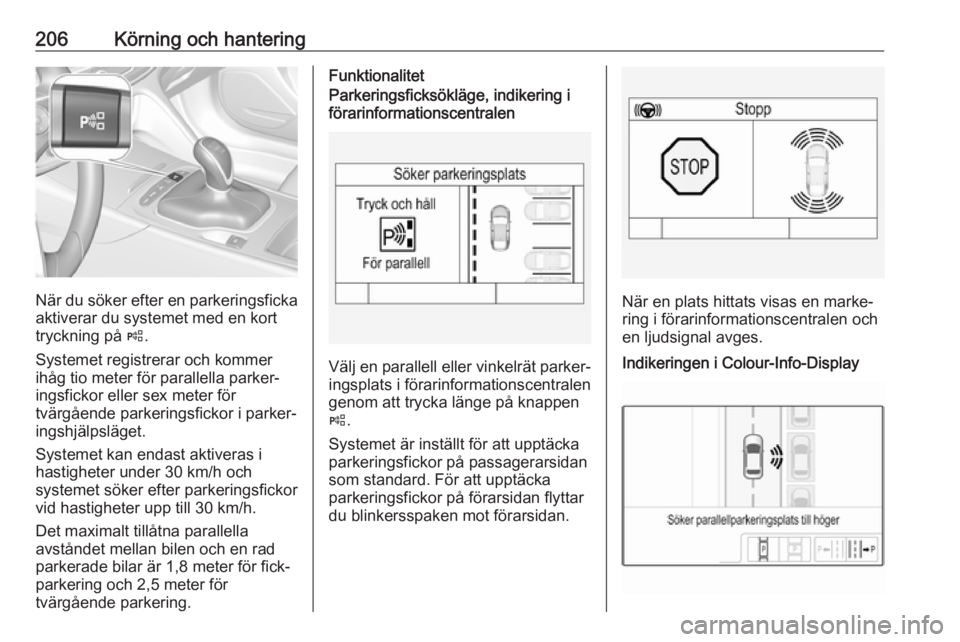

206Körning och hantering
När du söker efter en parkeringsfickaaktiverar du systemet med en kort
tryckning på (.
Systemet registrerar och kommer
ihåg tio meter för parallella parker‐
ingsfickor eller sex meter för
tvärgående parkeringsfickor i parker‐
ingshjälpsläget.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och
systemet söker efter parkeringsfickor
vid hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella
avståndet mellan bilen och en rad
parkerade bilar är 1,8 meter för fick‐
parkering och 2,5 meter för
tvärgående parkering.
FunktionalitetParkeringsficksökläge, indikering i
förarinformationscentralen
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka länge på knappen
( .
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka
parkeringsfickor på förarsidan flyttar
du blinkersspaken mot förarsidan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen och en ljudsignal avges.
Indikeringen i Colour-Info-Display

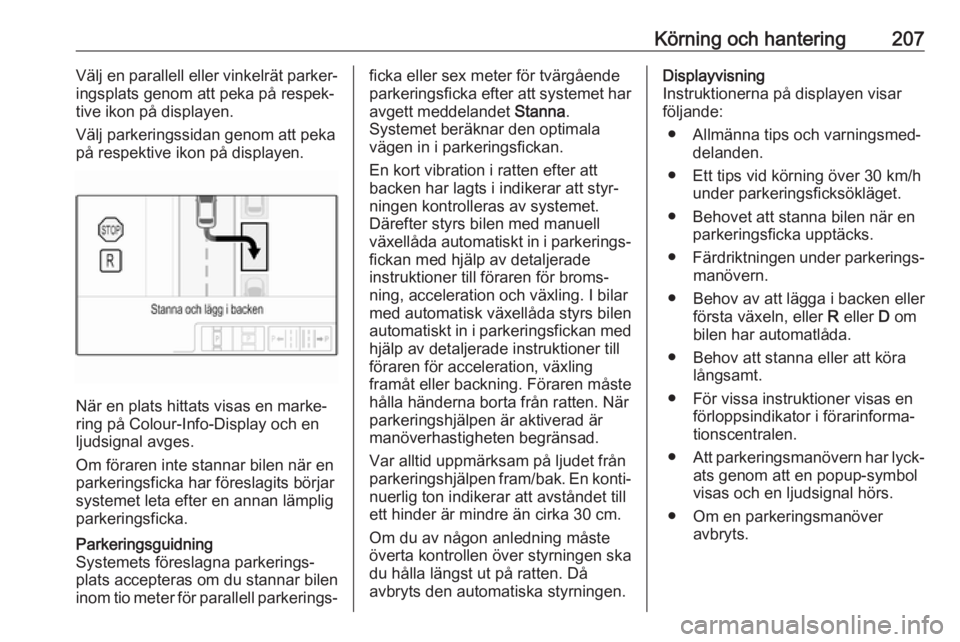

Körning och hantering207Välj en parallell eller vinkelrät parker‐
ingsplats genom att peka på respek‐
tive ikon på displayen.
Välj parkeringssidan genom att peka
på respektive ikon på displayen.
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en ljudsignal avges.
Om föraren inte stannar bilen när en
parkeringsficka har föreslagits börjar
systemet leta efter en annan lämplig
parkeringsficka.
Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom tio meter för parallell parkerings‐ficka eller sex meter för tvärgående
parkeringsficka efter att systemet har avgett meddelandet Stanna.
Systemet beräknar den optimala
vägen in i parkeringsfickan.
En kort vibration i ratten efter att
backen har lagts i indikerar att styr‐
ningen kontrolleras av systemet.
Därefter styrs bilen med manuell
växellåda automatiskt in i parkerings‐
fickan med hjälp av detaljerade
instruktioner till föraren för broms‐
ning, acceleration och växling. I bilar
med automatisk växellåda styrs bilen
automatiskt in i parkeringsfickan med hjälp av detaljerade instruktioner till
föraren för acceleration, växling
framåt eller backning. Föraren måste
hålla händerna borta från ratten. När
parkeringshjälpen är aktiverad är
manöverhastigheten begränsad.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En konti‐
nuerlig ton indikerar att avståndet till
ett hinder är mindre än cirka 30 cm.
Om du av någon anledning måste överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då
avbryts den automatiska styrningen.Displayvisning
Instruktionerna på displayen visar
följande:
● Allmänna tips och varningsmed‐ delanden.
● Ett tips vid körning över 30 km/h under parkeringsficksökläget.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Behov av att lägga i backen eller första växeln, eller R eller D om
bilen har automatlåda.
● Behov att stanna eller att köra långsamt.
● För vissa instruktioner visas en förloppsindikator i förarinforma‐
tionscentralen.
● Att parkeringsmanövern har lyck‐
ats genom att en popup-symbol
visas och en ljudsignal hörs.
● Om en parkeringsmanöver avbryts.

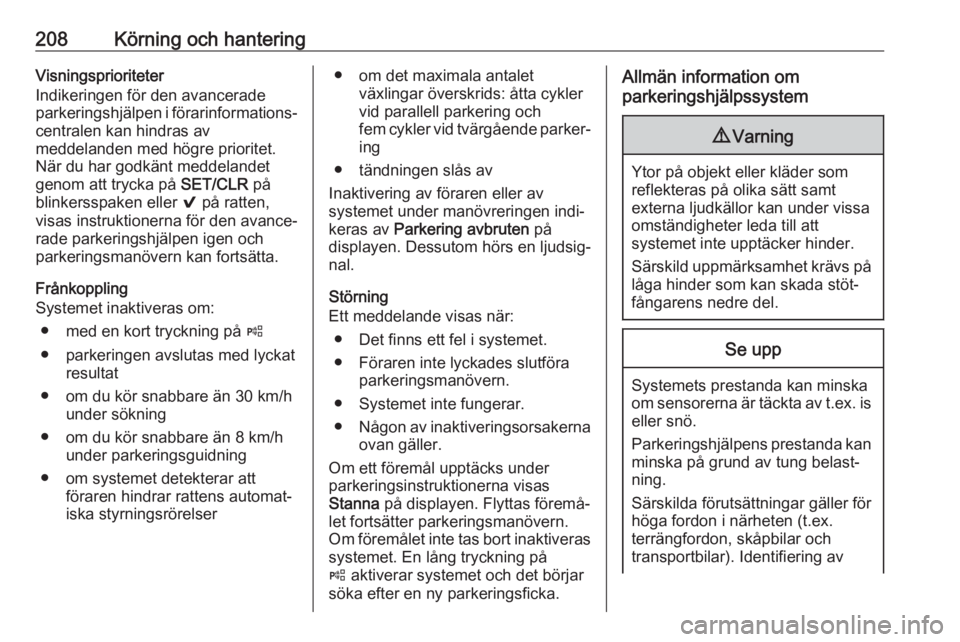

208Körning och hanteringVisningsprioriteter
Indikeringen för den avancerade
parkeringshjälpen i förarinformations‐ centralen kan hindras av
meddelanden med högre prioritet. När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken eller 9 på ratten,
visas instruktionerna för den avance‐
rade parkeringshjälpen igen och
parkeringsmanövern kan fortsätta.
Frånkoppling
Systemet inaktiveras om:
● med en kort tryckning på (
● parkeringen avslutas med lyckat resultat
● om du kör snabbare än 30 km/h under sökning
● om du kör snabbare än 8 km/h under parkeringsguidning
● om systemet detekterar att föraren hindrar rattens automat‐
iska styrningsrörelser● om det maximala antalet växlingar överskrids: åtta cykler
vid parallell parkering och
fem cykler vid tvärgående parker‐
ing
● tändningen slås av
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av Parkering avbruten på
displayen. Dessutom hörs en ljudsig‐
nal.
Störning
Ett meddelande visas när:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet inte fungerar.
● Någon av inaktiveringsorsakerna
ovan gäller.
Om ett föremål upptäcks under
parkeringsinstruktionerna visas
Stanna på displayen. Flyttas föremå‐
let fortsätter parkeringsmanövern. Om föremålet inte tas bort inaktiveras systemet. En lång tryckning på
( aktiverar systemet och det börjar
söka efter en ny parkeringsficka.Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
