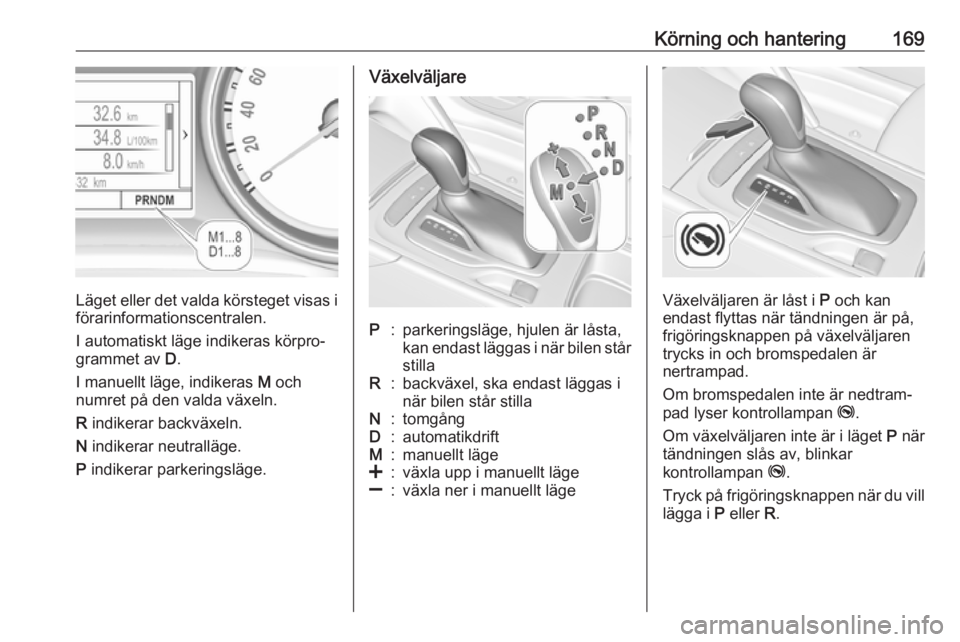

Körning och hantering169
Läget eller det valda körsteget visas iförarinformationscentralen.
I automatiskt läge indikeras körpro‐
grammet av D.
I manuellt läge, indikeras M och
numret på den valda växeln.
R indikerar backväxeln.
N indikerar neutralläge.
P indikerar parkeringsläge.
VäxelväljareP:parkeringsläge, hjulen är låsta,
kan endast läggas i när bilen står stillaR:backväxel, ska endast läggas i
när bilen står stillaN:tomgångD:automatikdriftM:manuellt läge<:växla upp i manuellt läge]:växla ner i manuellt läge
Växelväljaren är låst i P och kan
endast flyttas när tändningen är på,
frigöringsknappen på växelväljaren
trycks in och bromspedalen är
nertrampad.
Om bromspedalen inte är nedtram‐
pad lyser kontrollampan j.
Om växelväljaren inte är i läget P när
tändningen slås av, blinkar
kontrollampan j.
Tryck på frigöringsknappen när du vill
lägga i P eller R.
Page 172 of 317

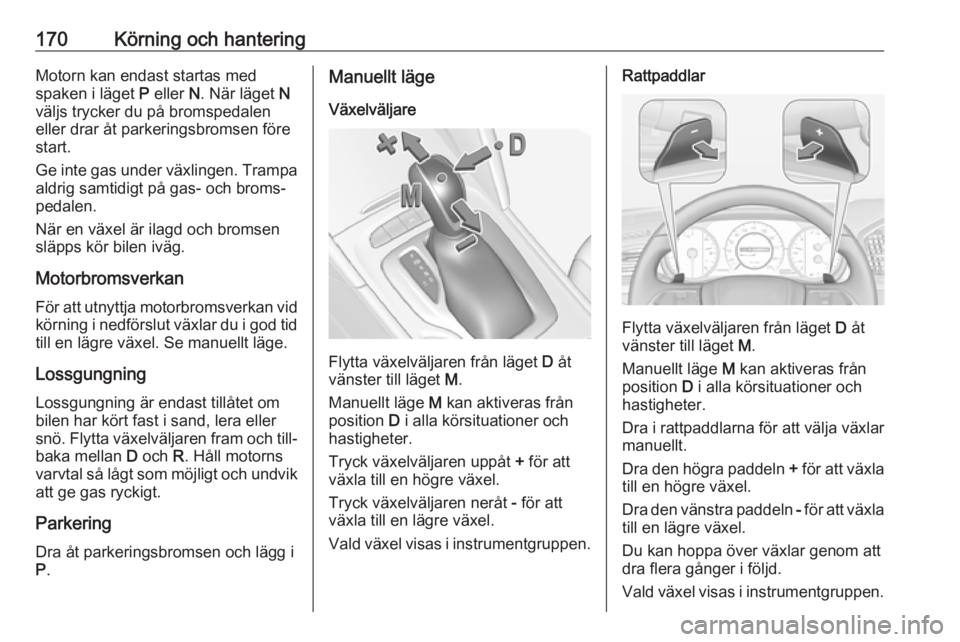

170Körning och hanteringMotorn kan endast startas med
spaken i läget P eller N. När läget N
väljs trycker du på bromspedalen
eller drar åt parkeringsbromsen före start.
Ge inte gas under växlingen. Trampa aldrig samtidigt på gas- och broms‐
pedalen.
När en växel är ilagd och bromsen
släpps kör bilen iväg.
Motorbromsverkan För att utnyttja motorbromsverkan vid körning i nedförslut växlar du i god tid
till en lägre växel. Se manuellt läge.
Lossgungning
Lossgungning är endast tillåtet om bilen har kört fast i sand, lera eller
snö. Flytta växelväljaren fram och till‐
baka mellan D och R. Håll motorns
varvtal så lågt som möjligt och undvik att ge gas ryckigt.
Parkering
Dra åt parkeringsbromsen och lägg i
P .Manuellt läge
Växelväljare
Flytta växelväljaren från läget D åt
vänster till läget M.
Manuellt läge M kan aktiveras från
position D i alla körsituationer och
hastigheter.
Tryck växelväljaren uppåt + för att
växla till en högre växel.
Tryck växelväljaren neråt - för att
växla till en lägre växel.
Vald växel visas i instrumentgruppen.
Rattpaddlar
Flytta växelväljaren från läget D åt
vänster till läget M.
Manuellt läge M kan aktiveras från
position D i alla körsituationer och
hastigheter.
Dra i rattpaddlarna för att välja växlar manuellt.
Dra den högra paddeln + för att växla
till en högre växel.
Dra den vänstra paddeln - för att växla
till en lägre växel.
Du kan hoppa över växlar genom att
dra flera gånger i följd.
Vald växel visas i instrumentgruppen.
Page 173 of 317

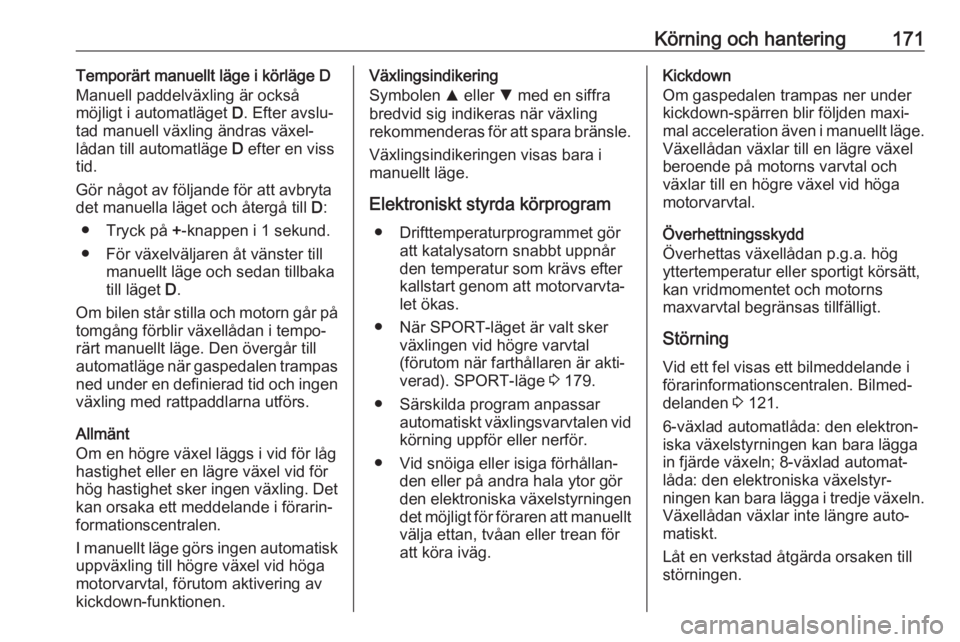

Körning och hantering171Temporärt manuellt läge i körläge D
Manuell paddelväxling är också
möjligt i automatläget D. Efter avslu‐
tad manuell växling ändras växel‐
lådan till automatläge D efter en viss
tid.
Gör något av följande för att avbryta
det manuella läget och återgå till D:
● Tryck på +-knappen i 1 sekund.
● För växelväljaren åt vänster till manuellt läge och sedan tillbakatill läget D.
Om bilen står stilla och motorn går på
tomgång förblir växellådan i tempo‐
rärt manuellt läge. Den övergår till
automatläge när gaspedalen trampas
ned under en definierad tid och ingen växling med rattpaddlarna utförs.
Allmänt
Om en högre växel läggs i vid för låg
hastighet eller en lägre växel vid för
hög hastighet sker ingen växling. Det
kan orsaka ett meddelande i förarin‐
formationscentralen.
I manuellt läge görs ingen automatisk
uppväxling till högre växel vid höga
motorvarvtal, förutom aktivering av kickdown-funktionen.Växlingsindikering
Symbolen R eller S med en siffra
bredvid sig indikeras när växling
rekommenderas för att spara bränsle.
Växlingsindikeringen visas bara i
manuellt läge.
Elektroniskt styrda körprogram ● Drifttemperaturprogrammet gör att katalysatorn snabbt uppnår
den temperatur som krävs efter
kallstart genom att motorvarvta‐ let ökas.
● När SPORT-läget är valt sker växlingen vid högre varvtal
(förutom när farthållaren är akti‐ verad). SPORT-läge 3 179.
● Särskilda program anpassar automatiskt växlingsvarvtalen vidkörning uppför eller nerför.
● Vid snöiga eller isiga förhållan‐ den eller på andra hala ytor gör
den elektroniska växelstyrningen
det möjligt för föraren att manuellt välja ettan, tvåan eller trean för
att köra iväg.Kickdown
Om gaspedalen trampas ner under
kickdown-spärren blir följden maxi‐
mal acceleration även i manuellt läge.
Växellådan växlar till en lägre växel
beroende på motorns varvtal och
växlar till en högre växel vid höga
motorvarvtal.
Överhettningsskydd
Överhettas växellådan p.g.a. hög
yttertemperatur eller sportigt körsätt,
kan vridmomentet och motorns
maxvarvtal begränsas tillfälligt.
Störning
Vid ett fel visas ett bilmeddelande i
förarinformationscentralen. Bilmed‐
delanden 3 121.
6-växlad automatlåda: den elektron‐
iska växelstyrningen kan bara lägga
in fjärde växeln; 8-växlad automat‐
låda: den elektroniska växelstyr‐
ningen kan bara lägga i tredje växeln. Växellådan växlar inte längre auto‐
matiskt.
Låt en verkstad åtgärda orsaken till
störningen.
Page 174 of 317

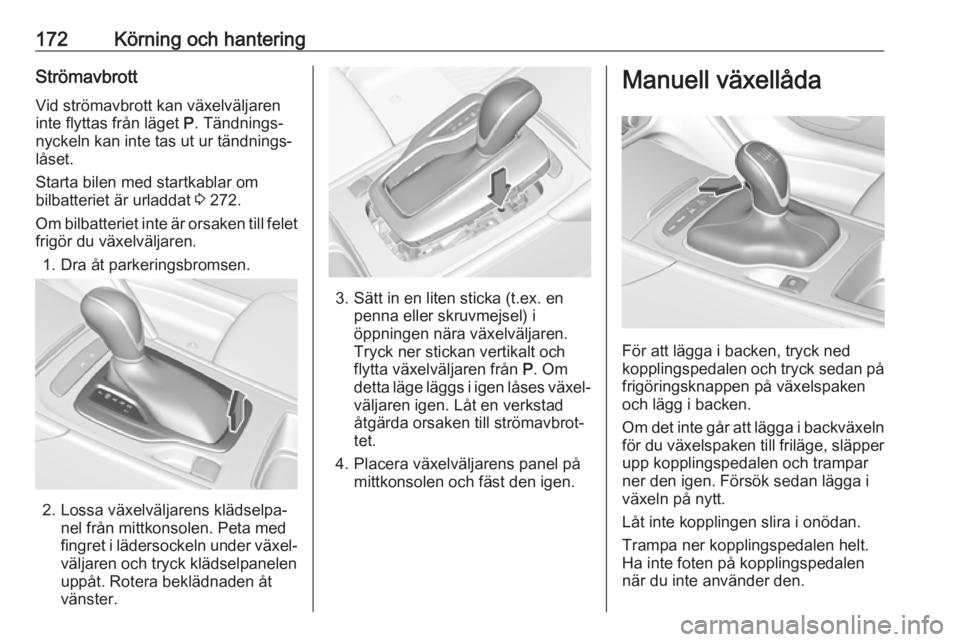

172Körning och hanteringStrömavbrott
Vid strömavbrott kan växelväljaren
inte flyttas från läget P. Tändnings‐
nyckeln kan inte tas ut ur tändnings‐ låset.
Starta bilen med startkablar om
bilbatteriet är urladdat 3 272.
Om bilbatteriet inte är orsaken till felet
frigör du växelväljaren.
1. Dra åt parkeringsbromsen.
2. Lossa växelväljarens klädselpa‐ nel från mittkonsolen. Peta med
fingret i lädersockeln under växel‐
väljaren och tryck klädselpanelen
uppåt. Rotera beklädnaden åt
vänster.
3. Sätt in en liten sticka (t.ex. en penna eller skruvmejsel) i
öppningen nära växelväljaren.
Tryck ner stickan vertikalt och
flytta växelväljaren från P. Om
detta läge läggs i igen låses växel‐ väljaren igen. Låt en verkstad
åtgärda orsaken till strömavbrot‐
tet.
4. Placera växelväljarens panel på mittkonsolen och fäst den igen.
Manuell växellåda
För att lägga i backen, tryck ned
kopplingspedalen och tryck sedan på frigöringsknappen på växelspaken
och lägg i backen.
Om det inte går att lägga i backväxeln
för du växelspaken till friläge, släpper
upp kopplingspedalen och trampar
ner den igen. Försök sedan lägga i
växeln på nytt.
Låt inte kopplingen slira i onödan.
Trampa ner kopplingspedalen helt.
Ha inte foten på kopplingspedalen
när du inte använder den.
Page 175 of 317

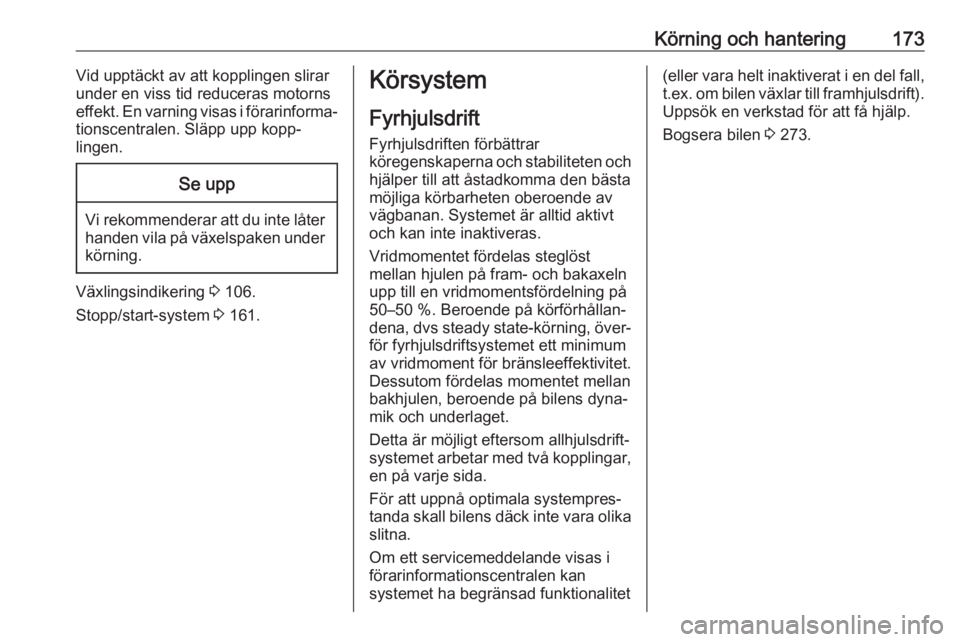

Körning och hantering173Vid upptäckt av att kopplingen slirar
under en viss tid reduceras motorns
effekt. En varning visas i förarinforma‐
tionscentralen. Släpp upp kopp‐
lingen.Se upp
Vi rekommenderar att du inte låter
handen vila på växelspaken under
körning.
Växlingsindikering 3 106.
Stopp/start-system 3 161.
Körsystem
Fyrhjulsdrift Fyrhjulsdriften förbättrar
köregenskaperna och stabiliteten och hjälper till att åstadkomma den bästa
möjliga körbarheten oberoende av
vägbanan. Systemet är alltid aktivt
och kan inte inaktiveras.
Vridmomentet fördelas steglöst
mellan hjulen på fram- och bakaxeln
upp till en vridmomentsfördelning på
50–50 %. Beroende på körförhållan‐
dena, dvs steady state-körning, över‐
för fyrhjulsdriftsystemet ett minimum
av vridmoment för bränsleeffektivitet.
Dessutom fördelas momentet mellan
bakhjulen, beroende på bilens dyna‐
mik och underlaget.
Detta är möjligt eftersom allhjulsdrift‐
systemet arbetar med två kopplingar,
en på varje sida.
För att uppnå optimala systempres‐
tanda skall bilens däck inte vara olika
slitna.
Om ett servicemeddelande visas i
förarinformationscentralen kan
systemet ha begränsad funktionalitet(eller vara helt inaktiverat i en del fall, t.ex. om bilen växlar till framhjulsdrift).
Uppsök en verkstad för att få hjälp.
Bogsera bilen 3 273.
Page 176 of 317

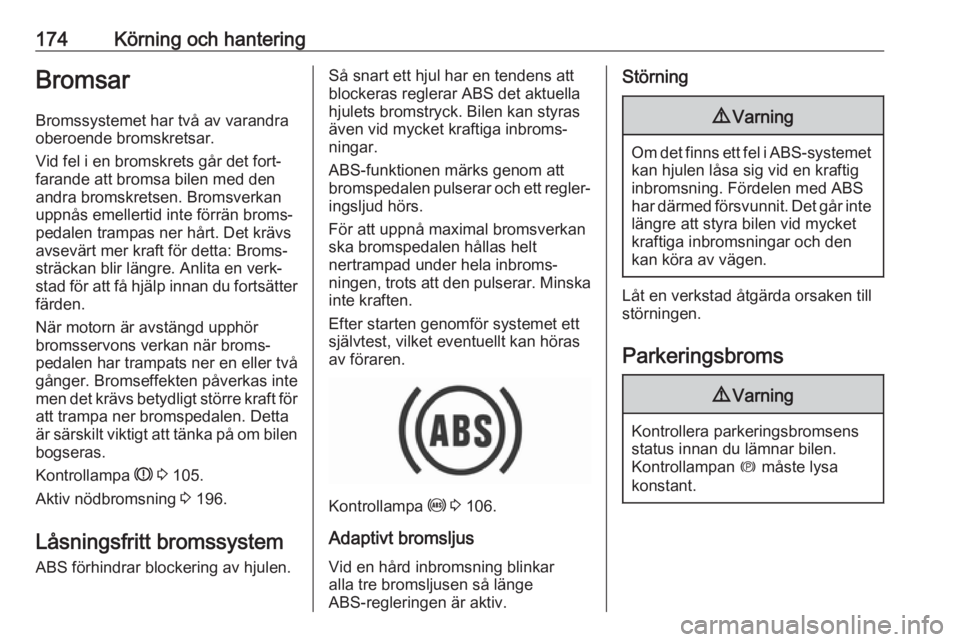

174Körning och hanteringBromsarBromssystemet har två av varandra
oberoende bromskretsar.
Vid fel i en bromskrets går det fort‐
farande att bromsa bilen med den
andra bromskretsen. Bromsverkan uppnås emellertid inte förrän broms‐
pedalen trampas ner hårt. Det krävs
avsevärt mer kraft för detta: Broms‐
sträckan blir längre. Anlita en verk‐
stad för att få hjälp innan du fortsätter
färden.
När motorn är avstängd upphör
bromsservons verkan när broms‐
pedalen har trampats ner en eller två
gånger. Bromseffekten påverkas inte
men det krävs betydligt större kraft för
att trampa ner bromspedalen. Detta
är särskilt viktigt att tänka på om bilen bogseras.
Kontrollampa R 3 105.
Aktiv nödbromsning 3 196.
Låsningsfritt bromssystem
ABS förhindrar blockering av hjulen.Så snart ett hjul har en tendens att
blockeras reglerar ABS det aktuella hjulets bromstryck. Bilen kan styras
även vid mycket kraftiga inbroms‐ ningar.
ABS-funktionen märks genom att bromspedalen pulserar och ett regler‐ ingsljud hörs.
För att uppnå maximal bromsverkan
ska bromspedalen hållas helt
nertrampad under hela inbroms‐
ningen, trots att den pulserar. Minska
inte kraften.
Efter starten genomför systemet ett
självtest, vilket eventuellt kan höras
av föraren.
Kontrollampa u 3 106.
Adaptivt bromsljus Vid en hård inbromsning blinkar
alla tre bromsljusen så länge
ABS-regleringen är aktiv.
Störning9 Varning
Om det finns ett fel i ABS-systemet
kan hjulen låsa sig vid en kraftiginbromsning. Fördelen med ABS
har därmed försvunnit. Det går inte
längre att styra bilen vid mycket
kraftiga inbromsningar och den
kan köra av vägen.
Låt en verkstad åtgärda orsaken till
störningen.
Parkeringsbroms
9 Varning
Kontrollera parkeringsbromsens
status innan du lämnar bilen.
Kontrollampan m måste lysa
konstant.
Page 177 of 317

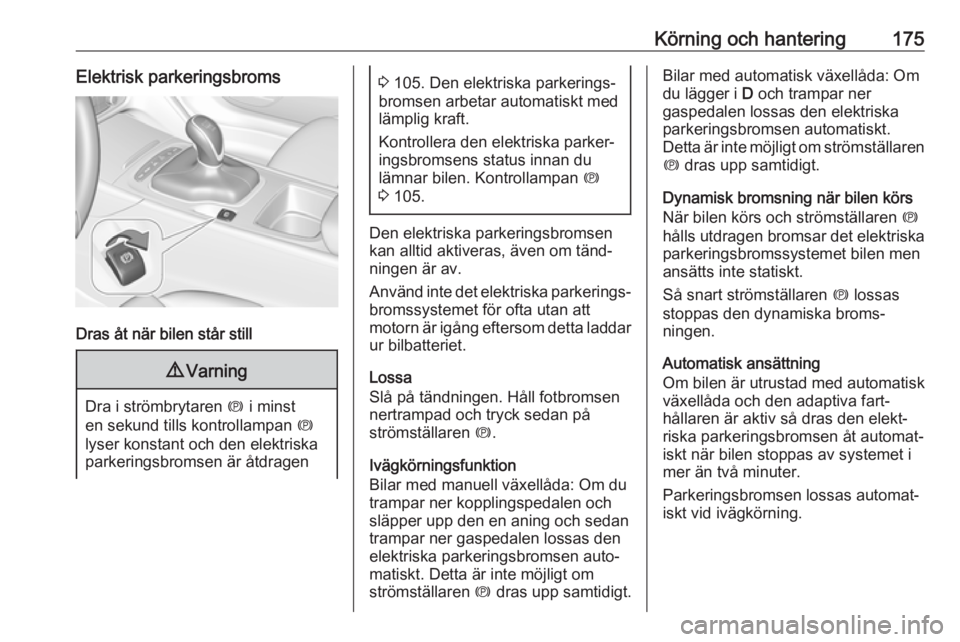

Körning och hantering175Elektrisk parkeringsbroms
Dras åt när bilen står still
9Varning
Dra i strömbrytaren m i minst
en sekund tills kontrollampan m
lyser konstant och den elektriska parkeringsbromsen är åtdragen
3 105. Den elektriska parkerings‐
bromsen arbetar automatiskt med
lämplig kraft.
Kontrollera den elektriska parker‐
ingsbromsens status innan du
lämnar bilen. Kontrollampan m
3 105.
Den elektriska parkeringsbromsen
kan alltid aktiveras, även om tänd‐
ningen är av.
Använd inte det elektriska parkerings‐
bromssystemet för ofta utan att
motorn är igång eftersom detta laddar ur bilbatteriet.
Lossa
Slå på tändningen. Håll fotbromsen
nertrampad och tryck sedan på
strömställaren m.
Ivägkörningsfunktion
Bilar med manuell växellåda: Om du
trampar ner kopplingspedalen och
släpper upp den en aning och sedan
trampar ner gaspedalen lossas den
elektriska parkeringsbromsen auto‐ matiskt. Detta är inte möjligt om
strömställaren m dras upp samtidigt.
Bilar med automatisk växellåda: Om
du lägger i D och trampar ner
gaspedalen lossas den elektriska
parkeringsbromsen automatiskt.
Detta är inte möjligt om strömställaren
m dras upp samtidigt.
Dynamisk bromsning när bilen körs
När bilen körs och strömställaren m
hålls utdragen bromsar det elektriska
parkeringsbromssystemet bilen men
ansätts inte statiskt.
Så snart strömställaren m lossas
stoppas den dynamiska broms‐
ningen.
Automatisk ansättning
Om bilen är utrustad med automatisk
växellåda och den adaptiva fart‐
hållaren är aktiv så dras den elekt‐
riska parkeringsbromsen åt automat‐
iskt när bilen stoppas av systemet i
mer än två minuter.
Parkeringsbromsen lossas automat‐
iskt vid ivägkörning.
Page 178 of 317

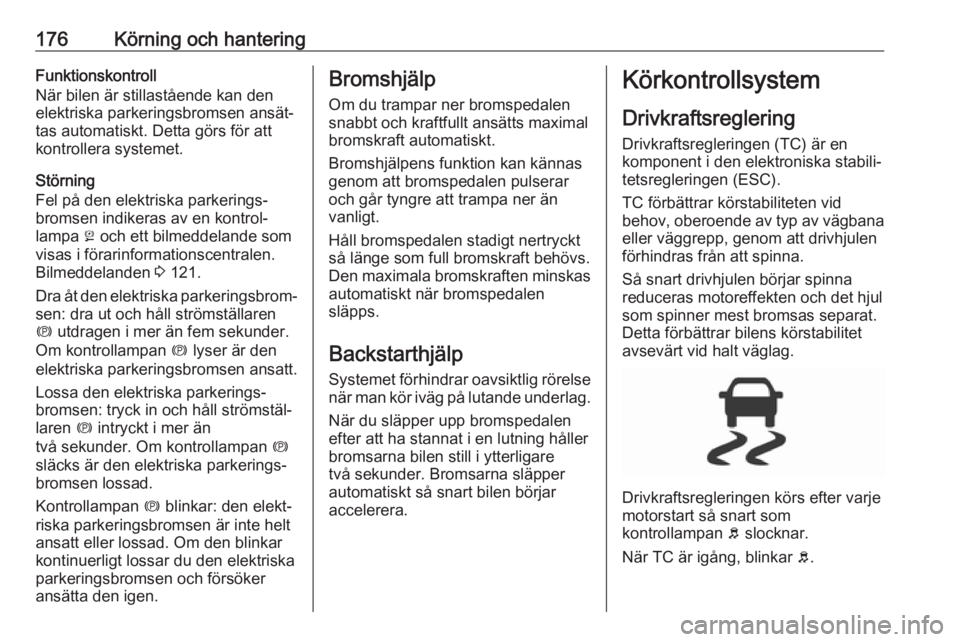

176Körning och hanteringFunktionskontroll
När bilen är stillastående kan den
elektriska parkeringsbromsen ansät‐
tas automatiskt. Detta görs för att kontrollera systemet.
Störning
Fel på den elektriska parkerings‐
bromsen indikeras av en kontrol‐
lampa j och ett bilmeddelande som
visas i förarinformationscentralen.
Bilmeddelanden 3 121.
Dra åt den elektriska parkeringsbrom‐
sen: dra ut och håll strömställaren
m utdragen i mer än fem sekunder.
Om kontrollampan m lyser är den
elektriska parkeringsbromsen ansatt.
Lossa den elektriska parkerings‐
bromsen: tryck in och håll strömstäl‐
laren m intryckt i mer än
två sekunder. Om kontrollampan m
släcks är den elektriska parkerings‐
bromsen lossad.
Kontrollampan m blinkar: den elekt‐
riska parkeringsbromsen är inte helt
ansatt eller lossad. Om den blinkar
kontinuerligt lossar du den elektriska
parkeringsbromsen och försöker
ansätta den igen.Bromshjälp
Om du trampar ner bromspedalen
snabbt och kraftfullt ansätts maximal
bromskraft automatiskt.
Bromshjälpens funktion kan kännas
genom att bromspedalen pulserar
och går tyngre att trampa ner än
vanligt.
Håll bromspedalen stadigt nertryckt
så länge som full bromskraft behövs.
Den maximala bromskraften minskas automatiskt när bromspedalen
släpps.
Backstarthjälp Systemet förhindrar oavsiktlig rörelse
när man kör iväg på lutande underlag.
När du släpper upp bromspedalen
efter att ha stannat i en lutning håller
bromsarna bilen still i ytterligare
två sekunder. Bromsarna släpper automatiskt så snart bilen börjar
accelerera.Körkontrollsystem
Drivkraftsreglering
Drivkraftsregleringen (TC) är en
komponent i den elektroniska stabili‐ tetsregleringen (ESC).
TC förbättrar körstabiliteten vid
behov, oberoende av typ av vägbana
eller väggrepp, genom att drivhjulen
förhindras från att spinna.
Så snart drivhjulen börjar spinna
reduceras motoreffekten och det hjul
som spinner mest bromsas separat. Detta förbättrar bilens körstabilitet
avsevärt vid halt väglag.
Drivkraftsregleringen körs efter varje
motorstart så snart som
kontrollampan b slocknar.
När TC är igång, blinkar b.
Page 179 of 317

Körning och hantering1779Varning
Låt inte denna speciella säker‐
hetsanordning förleda dig till att ta onödiga risker.
Anpassa hastigheten till vägför‐
hållandena.
Kontrollampa b 3 106.
Frånkoppling
TC kan slås av om det krävs att driv‐
hjulen spinner: tryck kort på t.
Kontrollampan k lyser.
Ett statusmeddelande visas i förarin‐ formationscentralen när TC inaktive‐ ras.
TC är inaktiverad, ESC förblir aktiv
men utan högre styrtröskel.
TC aktiveras genom att man trycker
på t igen. Ett statusmeddelande
kommer upp i förarinformations‐
centralen när TC återaktiveras.
TC aktiveras dessutom om nästa
gång tändningen slås på.
Störning Om det uppstår ett fel i systemet lyser
kontrollampan b kontinuerligt och ett
meddelande visas i förarinforma‐
tionscentralen. systemet inte fung‐
erar.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk
stabilitetsreglering
Den elektroniska stabilitetskontrollen
(ESP) förbättrar körstabiliteten
oberoende av vägens beskaffenhet
och däckens väggrepp vid alla situa‐
tioner.
Så snart bilen riskerar att tappa grep‐
pet (understyrning, överstyrning)
reduceras motoreffekten och hjulen
bromsas separat.
ESC arbetar i kombination med drivk‐ raftsregleringen (TC). Systemet
förhindrar att drivhjulen slirar.
Momentfördelning är en specialfunk‐
tion som fördelar vridmomentet
mellan drivhjulen innan ESC griper in.
Vid kurvtagning bromsas de inre
hjulen i kurvan individuellt. Dessutom förses det yttre drivhjulet i kurvan med
vridmoment från motorn. Detta mins‐
kar tendensen till understyrning och
förbättrar dragkraften vid snabb kurv‐
tagning.
Page 180 of 317

178Körning och hantering
ESC körs efter varje motorstart så
snart som kontrollampan b slocknar.
När ESC r igång, blinkar b.
9 Varning
Låt inte denna speciella säker‐
hetsanordning förleda dig till att ta onödiga risker.
Anpassa hastigheten till vägför‐
hållandena.
Kontrollampa b 3 106.
Frånkoppling
Det går att inaktivera ESC och TC:
● Håll t intryckt minst
fem sekunder: Både ESC och TC
inaktiveras. k och t tänds och
statusmeddelanden visas i förar‐
informationscentralen.
● För att enbart inaktivera drivk‐ raftsregleringen trycker du på t
kort: TC är inaktiverat men ESC
förblir aktivt. k tänds. Ett status‐
meddelande visas i förarinforma‐ tionscentralen när TC inaktive‐
ras.
ESC aktiveras om genom att man trycker på knappen t igen. Om TC-
systemet tidigare har inaktiverats återaktiveras både TC och ESC. k
och t släcks när TC och ESC har
återaktiverats.
ESC aktiveras dessutom om nästa
gång tändningen slås på.
Störning Om det uppstår ett fel i systemet lyser
kontrollampan b kontinuerligt och ett
meddelande visas i förarinforma‐
tionscentralen. Systemet inte fung‐
erar.
Låt en verkstad åtgärda orsaken till
störningen.
