Cura del veicolo259Dispositivo salvacarica della batteria3 154.
Scollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di manutenzione), l'allarme antifurto
deve essere disattivato come segue:
Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.Nei veicoli dotati di batteria AGM
(Absorptive Glass Mat - a elettrolito assorbito), assicurarsi che la batteria
sia sostituita con un'altra batteria
AGM.
È possibile identificare una batteria
AGM dall'etichetta presente sulla
batteria. Si raccomanda l'uso di una
batteria veicolo originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, le prestazioni potrebbero
subire una riduzione.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Stop-start 3 172.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del
veicolo potrebbe subire danni.
Avviamento di emergenza 3 293.

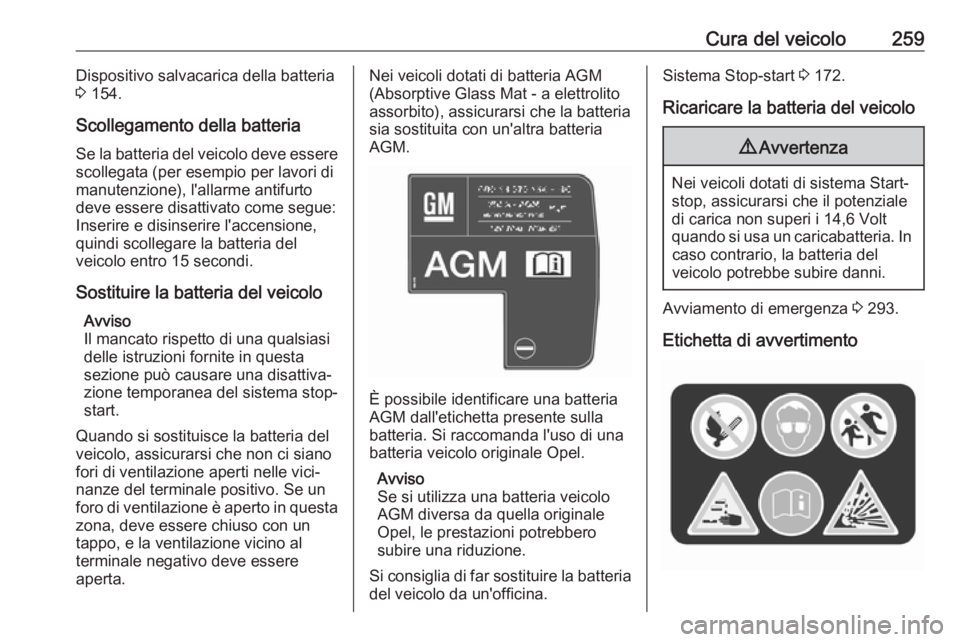

Etichetta di avvertimento

260Cura del veicoloSignificato dei simboli:● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Consultare il manuale d'uso per ulteriori informazioni.
● In prossimità della batteria del veicolo potrebbe essere
presente del gas esplosivo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi alla volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo non meno di cinque
secondi. Se il motore non si avvia, rivolgersi ad un'officina.

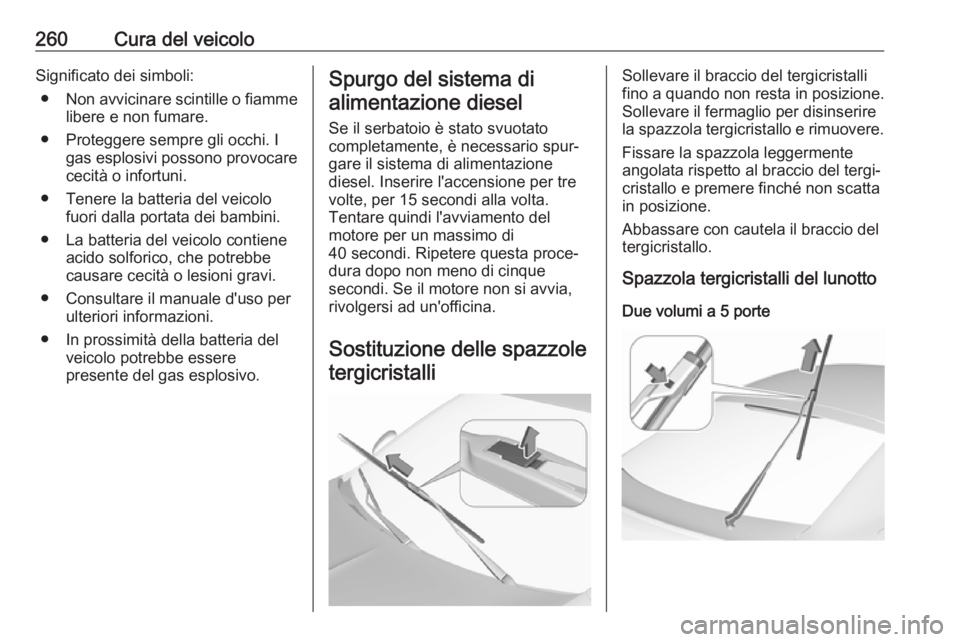

Sostituzione delle spazzole tergicristalliSollevare il braccio del tergicristalli
fino a quando non resta in posizione. Sollevare il fermaglio per disinserirela spazzola tergicristallo e rimuovere.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Due volumi a 5 porte

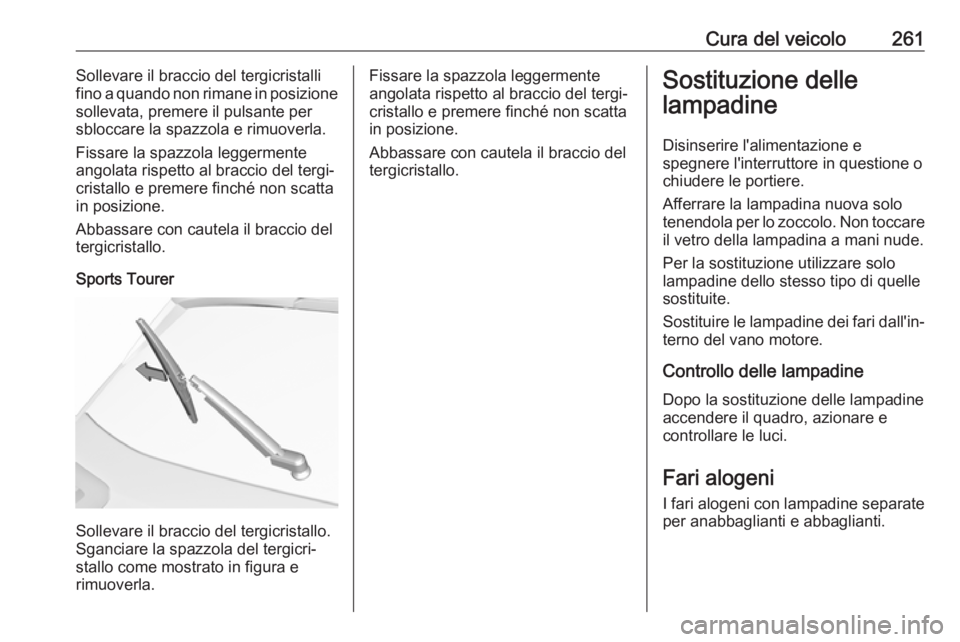

Cura del veicolo261Sollevare il braccio del tergicristallifino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermenteangolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Sports Tourer
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.

262Cura del veicolo

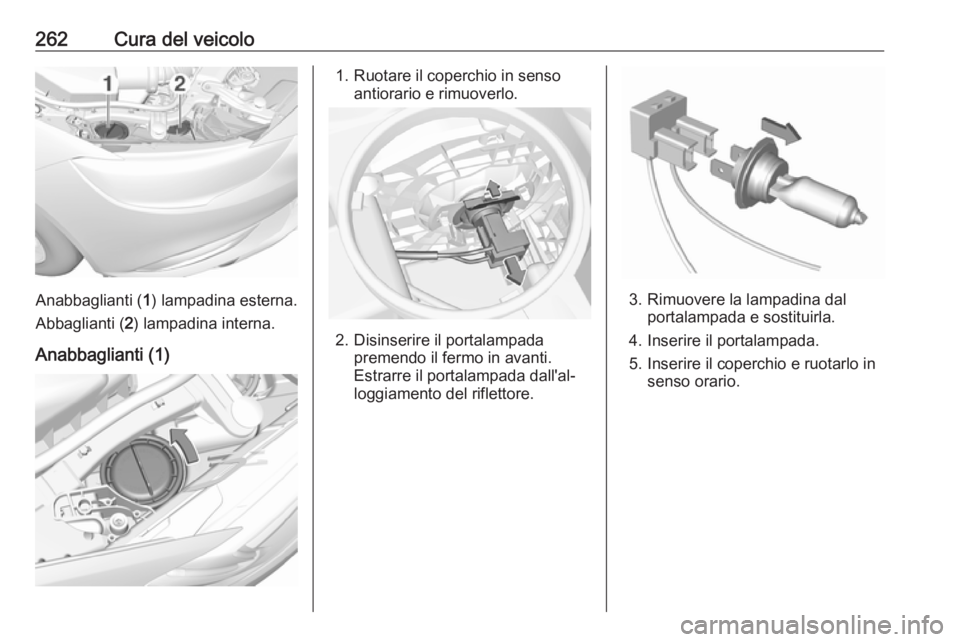

Anabbaglianti (1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Anabbaglianti (1)
1. Ruotare il coperchio in senso antiorario e rimuoverlo.
2. Disinserire il portalampada premendo il fermo in avanti.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada.
5. Inserire il coperchio e ruotarlo in senso orario.

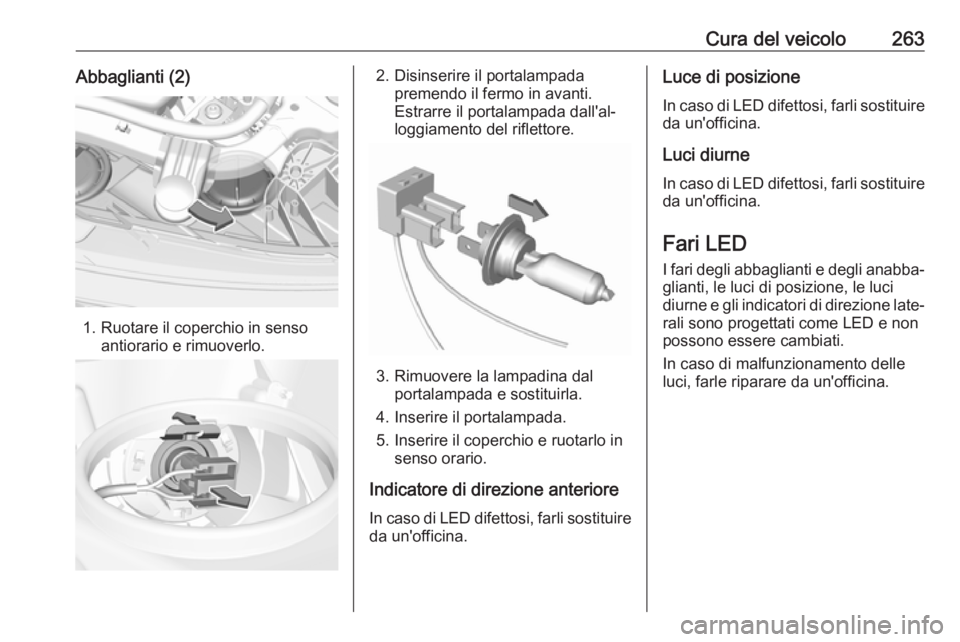

Cura del veicolo263Abbaglianti (2)
1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2. Disinserire il portalampada premendo il fermo in avanti.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada.
5. Inserire il coperchio e ruotarlo in senso orario.
Indicatore di direzione anteriore In caso di LED difettosi, farli sostituireda un'officina.
Luce di posizione
In caso di LED difettosi, farli sostituireda un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci
diurne e gli indicatori di direzione late‐
rali sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.

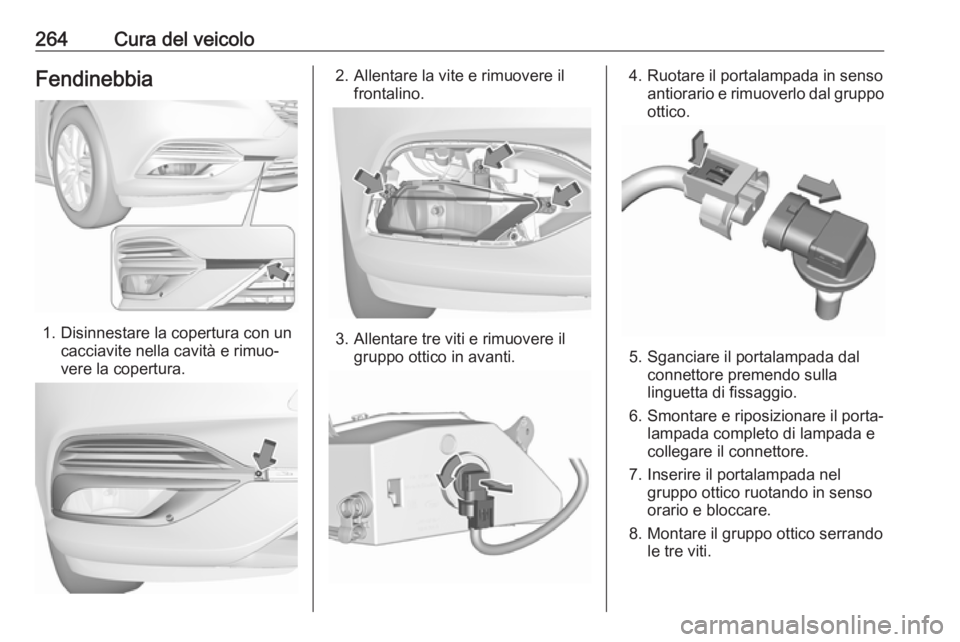

264Cura del veicoloFendinebbia
1. Disinnestare la copertura con uncacciavite nella cavità e rimuo‐
vere la copertura.
2. Allentare la vite e rimuovere il frontalino.
3. Allentare tre viti e rimuovere ilgruppo ottico in avanti.
4. Ruotare il portalampada in sensoantiorario e rimuoverlo dal gruppo
ottico.
5. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
6. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
7. Inserire il portalampada nel gruppo ottico ruotando in senso
orario e bloccare.
8. Montare il gruppo ottico serrando le tre viti.

Cura del veicolo2659. Fissare il frontalino e serrare lavite.
10. Montare e agganciare la coper‐ tura.
Luci posteriori Le luci posteriori e le luci dei freni
sono progettate come LED. In caso di
malfunzionamento, far sostituire i
LED da un'officina.

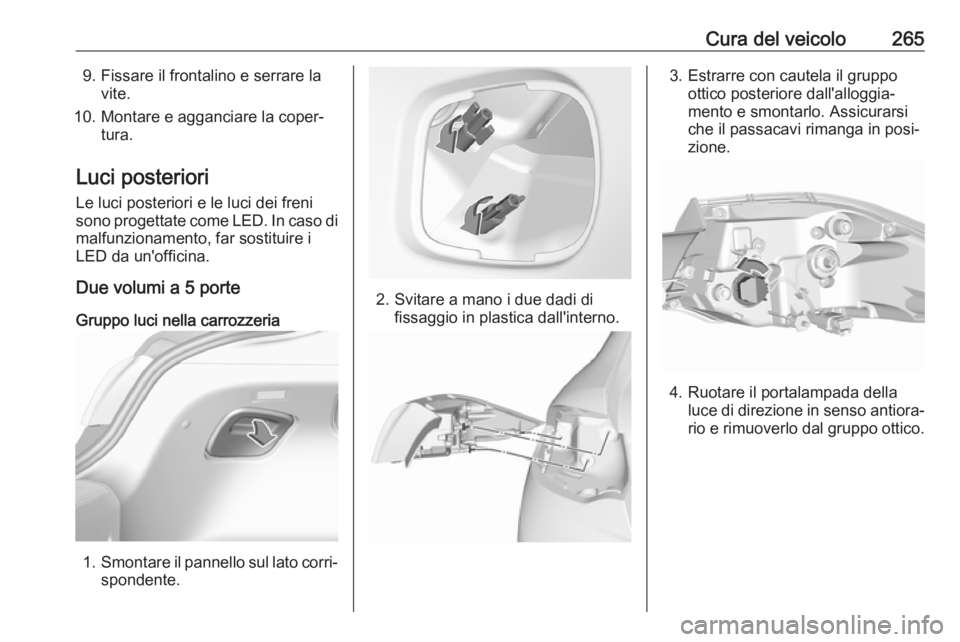

Due volumi a 5 porte
Gruppo luci nella carrozzeria
1. Smontare il pannello sul lato corri‐
spondente.
2. Svitare a mano i due dadi di fissaggio in plastica dall'interno.

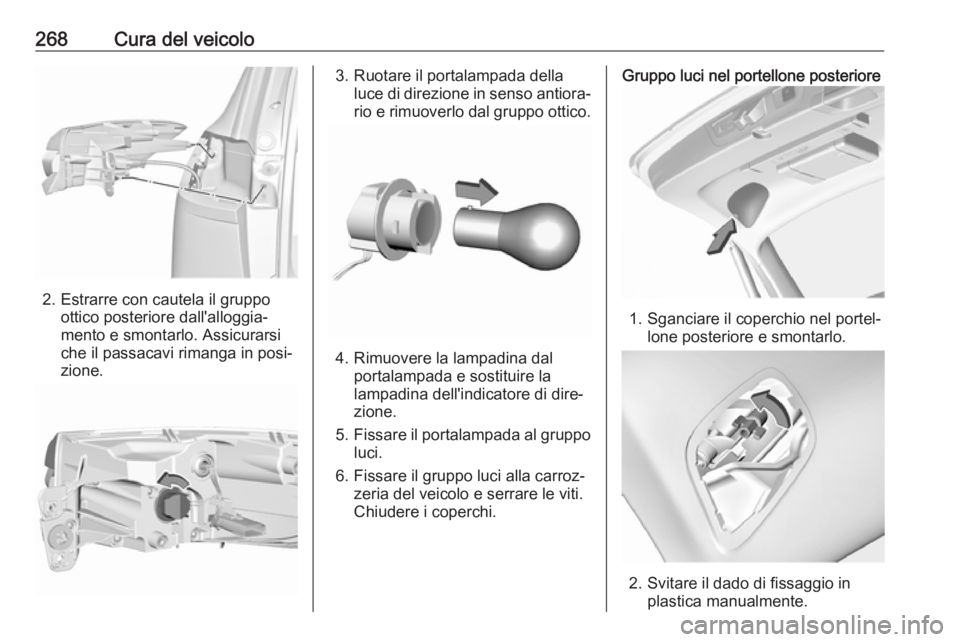

3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo. Assicurarsi
che il passacavi rimanga in posi‐
zione.
4. Ruotare il portalampada della luce di direzione in senso antiora‐
rio e rimuoverlo dal gruppo ottico.

266Cura del veicolo

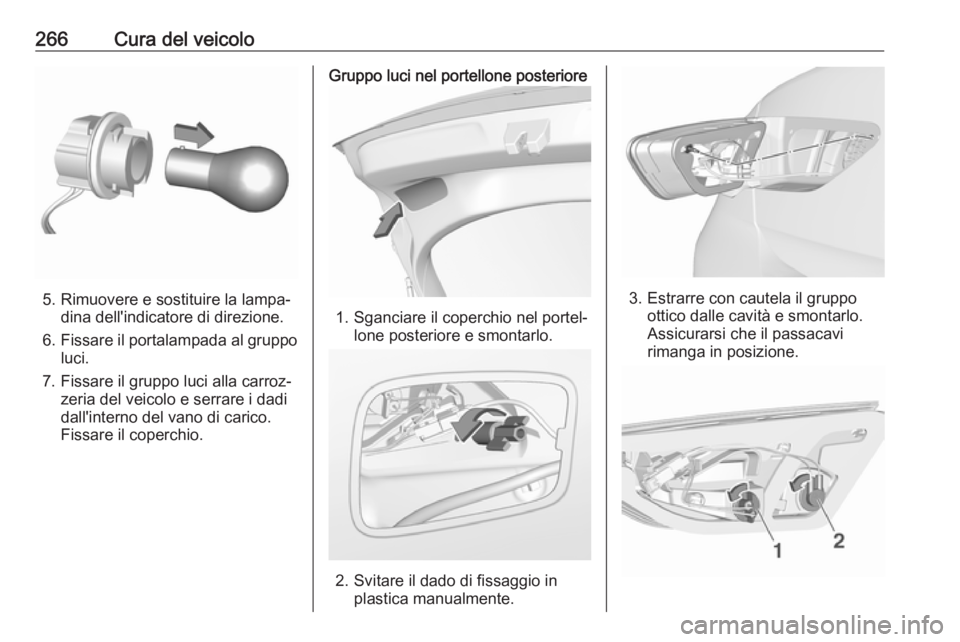

5. Rimuovere e sostituire la lampa‐dina dell'indicatore di direzione.
6. Fissare il portalampada al gruppo
luci.
7. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
Assicurarsi che il passacavi
rimanga in posizione.

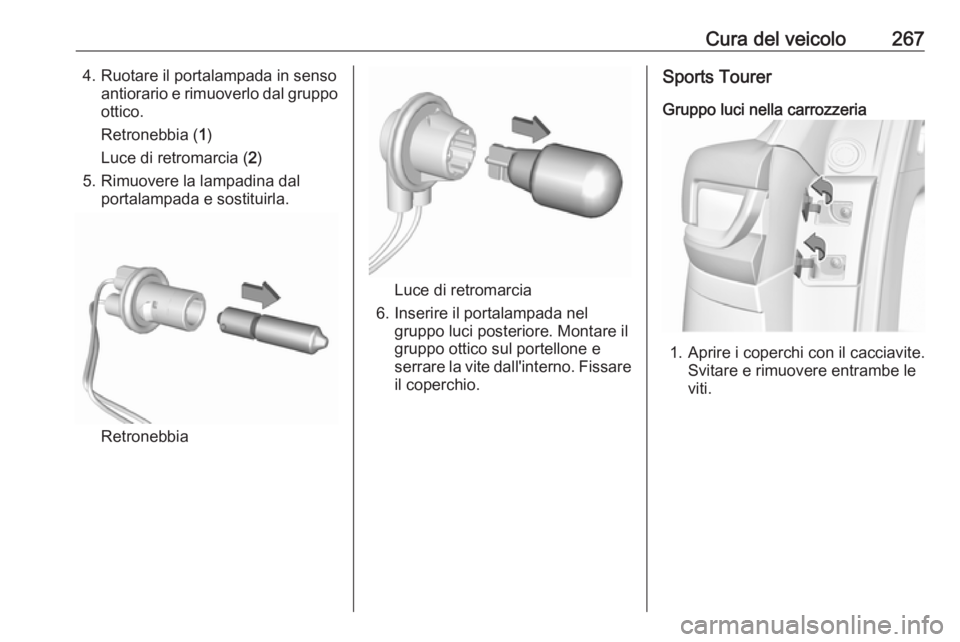

Cura del veicolo2674. Ruotare il portalampada in sensoantiorario e rimuoverlo dal gruppoottico.
Retronebbia ( 1)
Luce di retromarcia ( 2)
5. Rimuovere la lampadina dal portalampada e sostituirla.
Retronebbia
Luce di retromarcia
6. Inserire il portalampada nel gruppo luci posteriore. Montare il
gruppo ottico sul portellone e
serrare la vite dall'interno. Fissare
il coperchio.
Sports Tourer
Gruppo luci nella carrozzeria
1. Aprire i coperchi con il cacciavite. Svitare e rimuovere entrambe le
viti.

268Cura del veicolo
2. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo. Assicurarsi
che il passacavi rimanga in posi‐
zione.
3. Ruotare il portalampada della luce di direzione in senso antiora‐
rio e rimuoverlo dal gruppo ottico.
4. Rimuovere la lampadina dal portalampada e sostituire la
lampadina dell'indicatore di dire‐
zione.
5. Fissare il portalampada al gruppo
luci.
6. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare le viti.
Chiudere i coperchi.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
