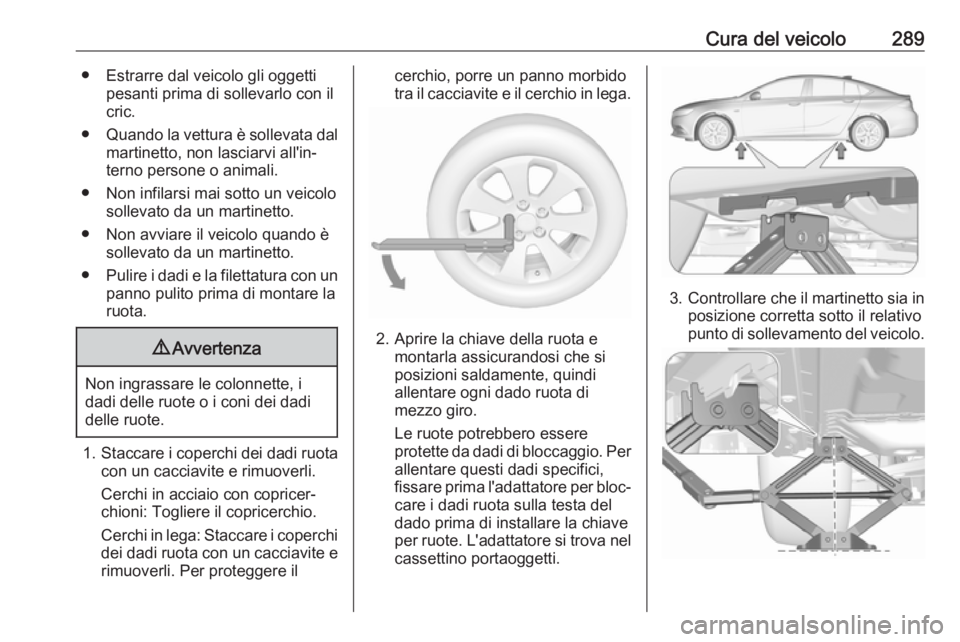

Cura del veicolo289● Estrarre dal veicolo gli oggettipesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire i dadi e la filettatura con un
panno pulito prima di montare la
ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli.
Cerchi in acciaio con copricer‐
chioni: Togliere il copricerchio.
Cerchi in lega: Staccare i coperchi dei dadi ruota con un cacciavite e rimuoverli. Per proteggere il
cerchio, porre un panno morbido
tra il cacciavite e il cerchio in lega.
2. Aprire la chiave della ruota e montarla assicurandosi che si
posizioni saldamente, quindi
allentare ogni dado ruota di
mezzo giro.
Le ruote potrebbero essere
protette da dadi di bloccaggio. Per
allentare questi dadi specifici,
fissare prima l'adattatore per bloc‐ care i dadi ruota sulla testa del
dado prima di installare la chiave
per ruote. L'adattatore si trova nel cassettino portaoggetti.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.

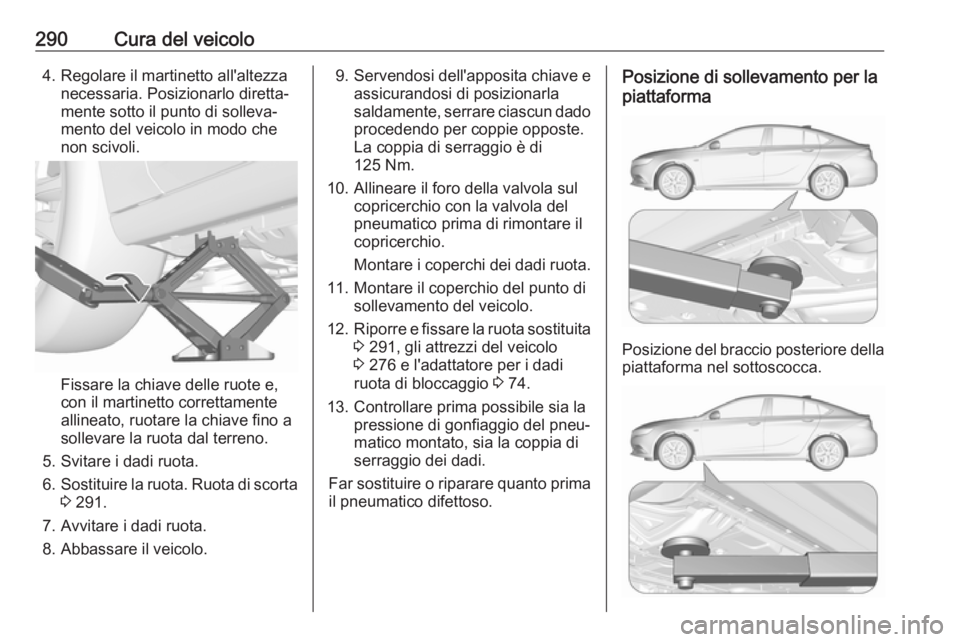

290Cura del veicolo4. Regolare il martinetto all'altezzanecessaria. Posizionarlo diretta‐
mente sotto il punto di solleva‐
mento del veicolo in modo che
non scivoli.
Fissare la chiave delle ruote e,
con il martinetto correttamente
allineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
5. Svitare i dadi ruota.
6. Sostituire la ruota. Ruota di scorta
3 291.
7. Avvitare i dadi ruota.
8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla
saldamente, serrare ciascun dado procedendo per coppie opposte.
La coppia di serraggio è di
125 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
11. Montare il coperchio del punto di sollevamento del veicolo.
12. Riporre e fissare la ruota sostituita
3 291, gli attrezzi del veicolo
3 276 e l'adattatore per i dadi
ruota di bloccaggio 3 74.
13. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima il pneumatico difettoso.Posizione di sollevamento per la
piattaforma
Posizione del braccio posteriore della
piattaforma nel sottoscocca.

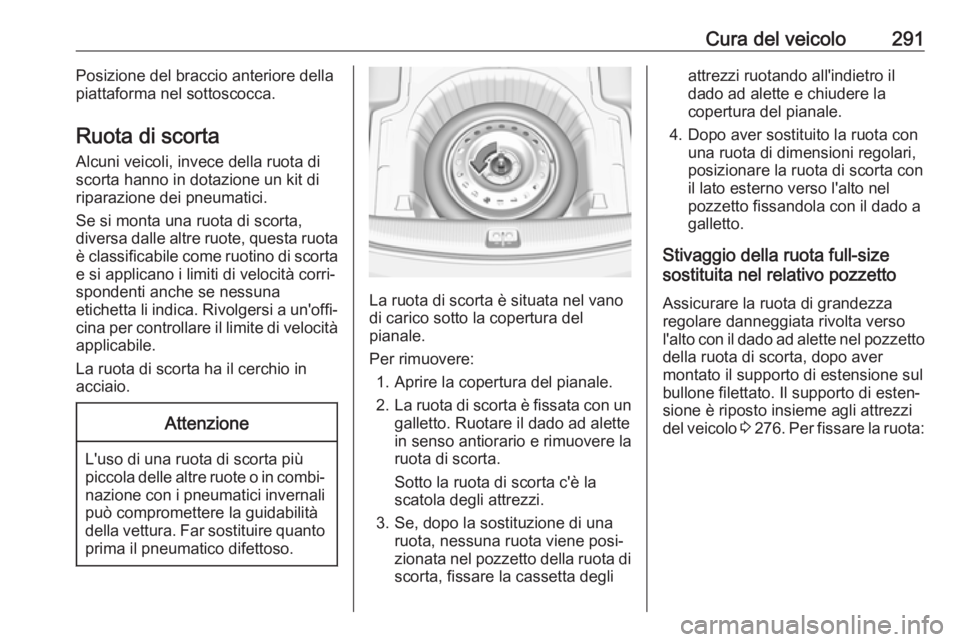

Cura del veicolo291Posizione del braccio anteriore della
piattaforma nel sottoscocca.
Ruota di scorta Alcuni veicoli, invece della ruota discorta hanno in dotazione un kit di
riparazione dei pneumatici.
Se si monta una ruota di scorta,
diversa dalle altre ruote, questa ruota
è classificabile come ruotino di scorta
e si applicano i limiti di velocità corri‐
spondenti anche se nessuna
etichetta li indica. Rivolgersi a un'offi‐ cina per controllare il limite di velocità applicabile.
La ruota di scorta ha il cerchio in
acciaio.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è situata nel vano
di carico sotto la copertura del
pianale.
Per rimuovere: 1. Aprire la copertura del pianale.
2. La ruota di scorta è fissata con un
galletto. Ruotare il dado ad alette
in senso antiorario e rimuovere la
ruota di scorta.
Sotto la ruota di scorta c'è la
scatola degli attrezzi.
3. Se, dopo la sostituzione di una ruota, nessuna ruota viene posi‐
zionata nel pozzetto della ruota di scorta, fissare la cassetta degli
attrezzi ruotando all'indietro il
dado ad alette e chiudere la
copertura del pianale.
4. Dopo aver sostituito la ruota con una ruota di dimensioni regolari,
posizionare la ruota di scorta con
il lato esterno verso l'alto nel
pozzetto fissandola con il dado a
galletto.
Stivaggio della ruota full-size
sostituita nel relativo pozzetto
Assicurare la ruota di grandezza
regolare danneggiata rivolta verso
l'alto con il dado ad alette nel pozzetto della ruota di scorta, dopo aver
montato il supporto di estensione sul
bullone filettato. Il supporto di esten‐ sione è riposto insieme agli attrezzi
del veicolo 3 276 . Per fissare la ruota:

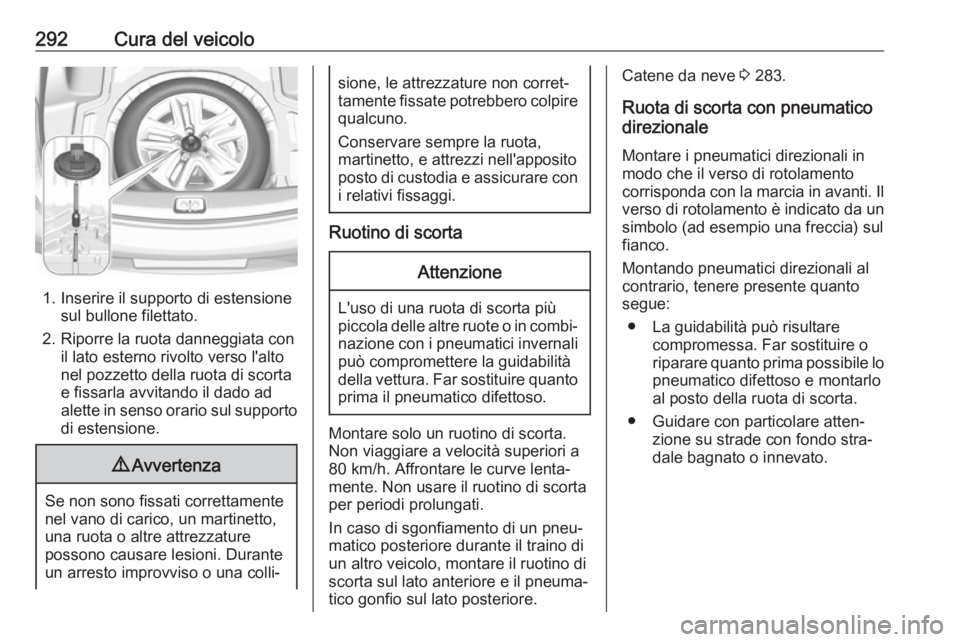

292Cura del veicolo
1. Inserire il supporto di estensionesul bullone filettato.
2. Riporre la ruota danneggiata con il lato esterno rivolto verso l'alto
nel pozzetto della ruota di scorta
e fissarla avvitando il dado ad
alette in senso orario sul supporto
di estensione.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature
possono causare lesioni. Durante
un arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Conservare sempre la ruota,
martinetto, e attrezzi nell'apposito
posto di custodia e assicurare con i relativi fissaggi.
Ruotino di scorta
Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 283.
Ruota di scorta con pneumatico
direzionale
Montare i pneumatici direzionali in
modo che il verso di rotolamento
corrisponda con la marcia in avanti. Il verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto
segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo
pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.

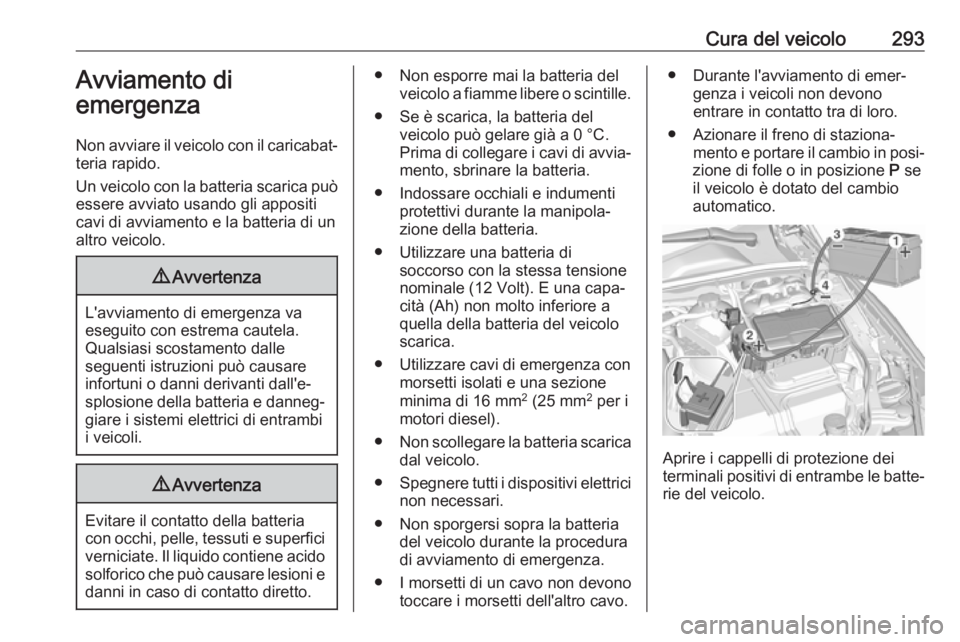

Cura del veicolo293Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria del veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐
mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria.
● Utilizzare una batteria di soccorso con la stessa tensione
nominale (12 Volt). E una capa‐
cità (Ah) non molto inferiore a
quella della batteria del veicolo scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria del veicolo durante la procedura
di avviamento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.● Durante l'avviamento di emer‐genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento e portare il cambio in posi‐
zione di folle o in posizione P se
il veicolo è dotato del cambio
automatico.
Aprire i cappelli di protezione dei
terminali positivi di entrambe le batte‐
rie del veicolo.

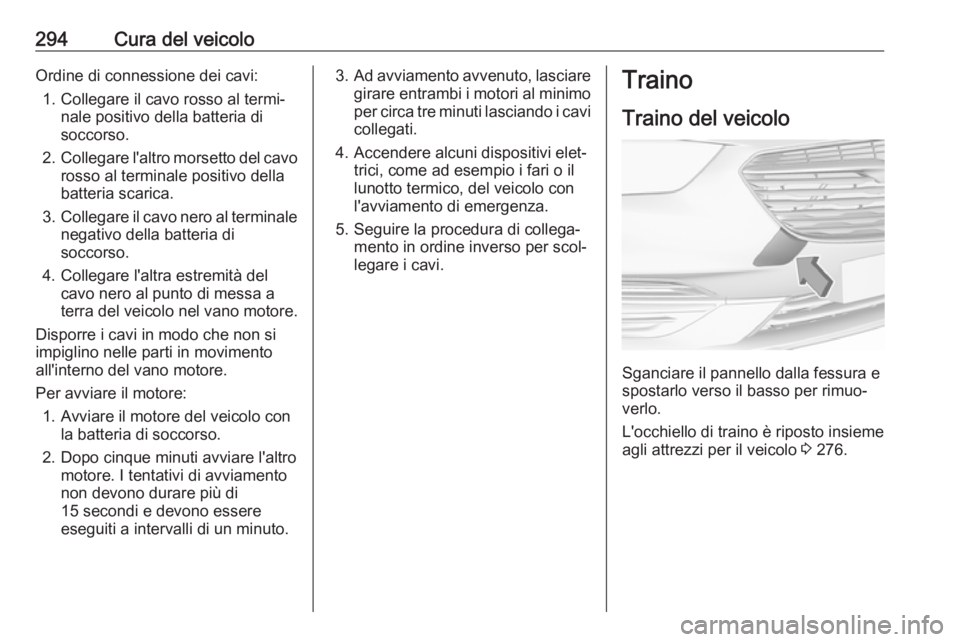

294Cura del veicoloOrdine di connessione dei cavi:1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altra estremità del cavo nero al punto di messa a
terra del veicolo nel vano motore.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo cinque minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di un minuto.3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo
per circa tre minuti lasciando i cavi collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il
lunotto termico, del veicolo con
l'avviamento di emergenza.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
Sganciare il pannello dalla fessura e
spostarlo verso il basso per rimuo‐
verlo.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 276.

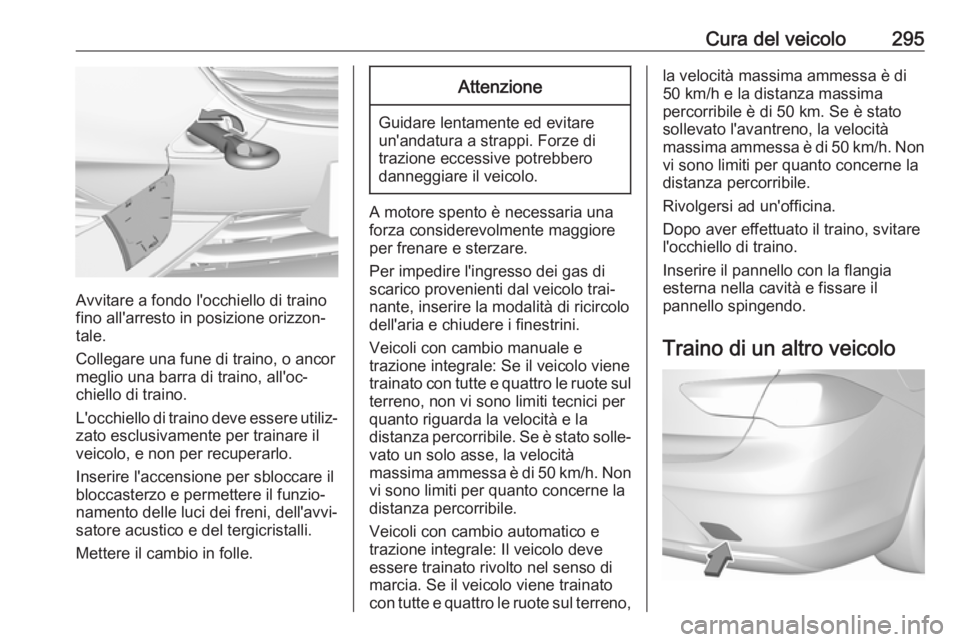

Cura del veicolo295
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere utiliz‐ zato esclusivamente per trainare il
veicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristalli.
Mettere il cambio in folle.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di scarico provenienti dal veicolo trai‐nante, inserire la modalità di ricircolo
dell'aria e chiudere i finestrini.
Veicoli con cambio manuale e
trazione integrale: Se il veicolo viene trainato con tutte e quattro le ruote sul terreno, non vi sono limiti tecnici per
quanto riguarda la velocità e la
distanza percorribile. Se è stato solle‐ vato un solo asse, la velocità
massima ammessa è di 50 km/h. Non
vi sono limiti per quanto concerne la distanza percorribile.
Veicoli con cambio automatico e
trazione integrale: Il veicolo deve
essere trainato rivolto nel senso di
marcia. Se il veicolo viene trainato
con tutte e quattro le ruote sul terreno,
la velocità massima ammessa è di
50 km/h e la distanza massima
percorribile è di 50 km. Se è stato
sollevato l'avantreno, la velocità
massima ammessa è di 50 km/h. Non vi sono limiti per quanto concerne la
distanza percorribile.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il pannello con la flangia
esterna nella cavità e fissare il
pannello spingendo.
Traino di un altro veicolo

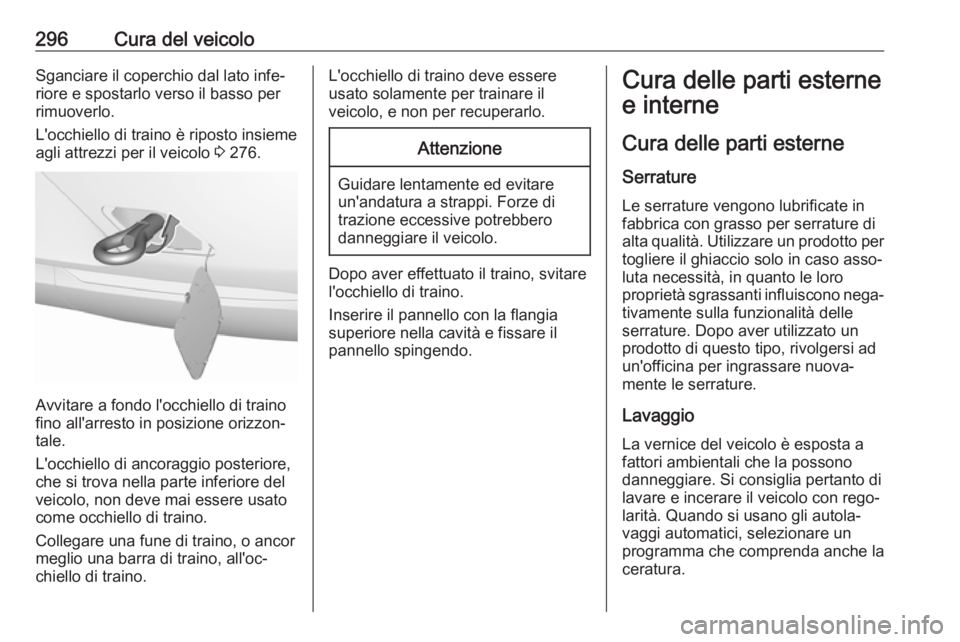

296Cura del veicoloSganciare il coperchio dal lato infe‐
riore e spostarlo verso il basso per
rimuoverlo.
L'occhiello di traino è riposto insieme agli attrezzi per il veicolo 3 276.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il
veicolo, e non per recuperarlo.Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il pannello con la flangia
superiore nella cavità e fissare il
pannello spingendo.
Cura delle parti esterne
e interne
Cura delle parti esterne
Serrature Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare un prodotto per
togliere il ghiaccio solo in caso asso‐
luta necessità, in quanto le loro
proprietà sgrassanti influiscono nega‐ tivamente sulla funzionalità delle
serrature. Dopo aver utilizzato un
prodotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio
La vernice del veicolo è esposta a
fattori ambientali che la possono
danneggiare. Si consiglia pertanto di
lavare e incerare il veicolo con rego‐
larità. Quando si usano gli autola‐
vaggi automatici, selezionare un
programma che comprenda anche la
ceratura.

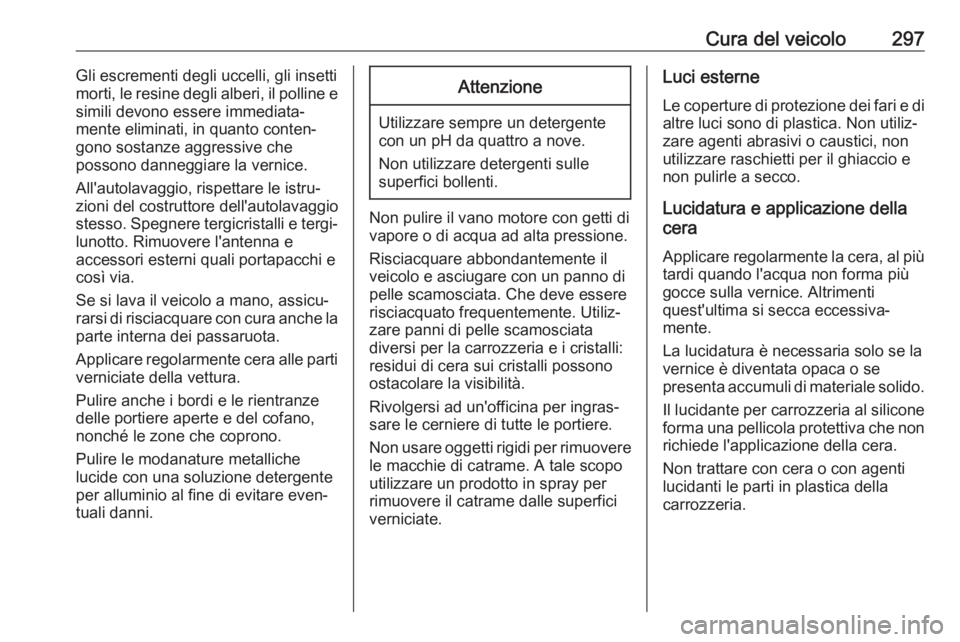

Cura del veicolo297Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e
simili devono essere immediata‐ mente eliminati, in quanto conten‐
gono sostanze aggressive che
possono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐ zioni del costruttore dell'autolavaggio
stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e
accessori esterni quali portapacchi e così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la parte interna dei passaruota.
Applicare regolarmente cera alle parti
verniciate della vettura.
Pulire anche i bordi e le rientranze
delle portiere aperte e del cofano,
nonché le zone che coprono.
Pulire le modanature metalliche
lucide con una soluzione detergente
per alluminio al fine di evitare even‐
tuali danni.Attenzione
Utilizzare sempre un detergente
con un pH da quattro a nove.
Non utilizzare detergenti sulle
superfici bollenti.
Non pulire il vano motore con getti di
vapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata. Che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata
diversi per la carrozzeria e i cristalli:
residui di cera sui cristalli possono
ostacolare la visibilità.
Rivolgersi ad un'officina per ingras‐
sare le cerniere di tutte le portiere.
Non usare oggetti rigidi per rimuovere le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per
rimuovere il catrame dalle superfici
verniciate.
Luci esterne
Le coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐
zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.
Lucidatura e applicazione della
cera
Applicare regolarmente la cera, al più
tardi quando l'acqua non forma più
gocce sulla vernice. Altrimenti
quest'ultima si secca eccessiva‐
mente.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se
presenta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone
forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti
lucidanti le parti in plastica della
carrozzeria.

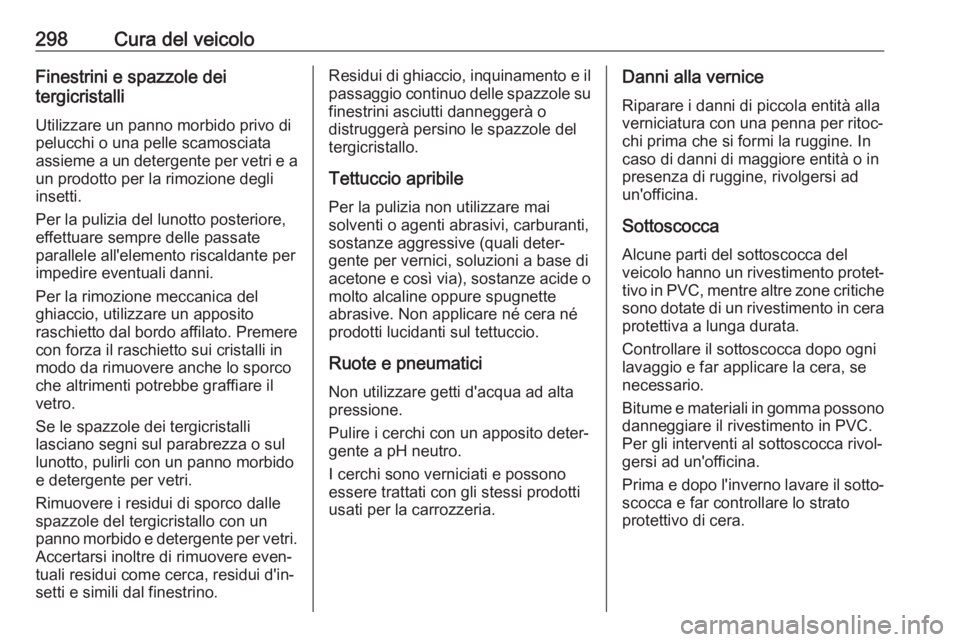

298Cura del veicoloFinestrini e spazzole dei
tergicristalli
Utilizzare un panno morbido privo di
pelucchi o una pelle scamosciata
assieme a un detergente per vetri e a
un prodotto per la rimozione degli
insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate
parallele all'elemento riscaldante per
impedire eventuali danni.
Per la rimozione meccanica del
ghiaccio, utilizzare un apposito
raschietto dal bordo affilato. Premere con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco che altrimenti potrebbe graffiare il
vetro.
Se le spazzole dei tergicristalli
lasciano segni sul parabrezza o sul
lunotto, pulirli con un panno morbido
e detergente per vetri.
Rimuovere i residui di sporco dalle
spazzole del tergicristallo con un
panno morbido e detergente per vetri. Accertarsi inoltre di rimuovere even‐
tuali residui come cerca, residui d'in‐
setti e simili dal finestrino.Residui di ghiaccio, inquinamento e il
passaggio continuo delle spazzole su finestrini asciutti danneggerà o
distruggerà persino le spazzole del
tergicristallo.
Tettuccio apribile
Per la pulizia non utilizzare mai
solventi o agenti abrasivi, carburanti,
sostanze aggressive (quali deter‐
gente per vernici, soluzioni a base di
acetone e così via), sostanze acide o
molto alcaline oppure spugnette
abrasive. Non applicare né cera né
prodotti lucidanti sul tettuccio.
Ruote e pneumatici Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.
I cerchi sono verniciati e possono
essere trattati con gli stessi prodotti
usati per la carrozzeria.Danni alla vernice
Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.
Sottoscocca Alcune parti del sottoscocca del
veicolo hanno un rivestimento protet‐
tivo in PVC, mentre altre zone critiche
sono dotate di un rivestimento in cera protettiva a lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato
protettivo di cera.
