Cura del veicolo269
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
Assicurarsi che il passacavi
rimanga in posizione.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
Retronebbia ( 1)
Luce di retromarcia ( 2)
5. Rimuovere la lampadina dal portalampada e sostituirla.
Retronebbia
Luce di retromarcia
6. Inserire il portalampada nel gruppo luci posteriore. Montare il
gruppo ottico sul portellone e
serrare la vite dall'interno. Fissare
il coperchio.

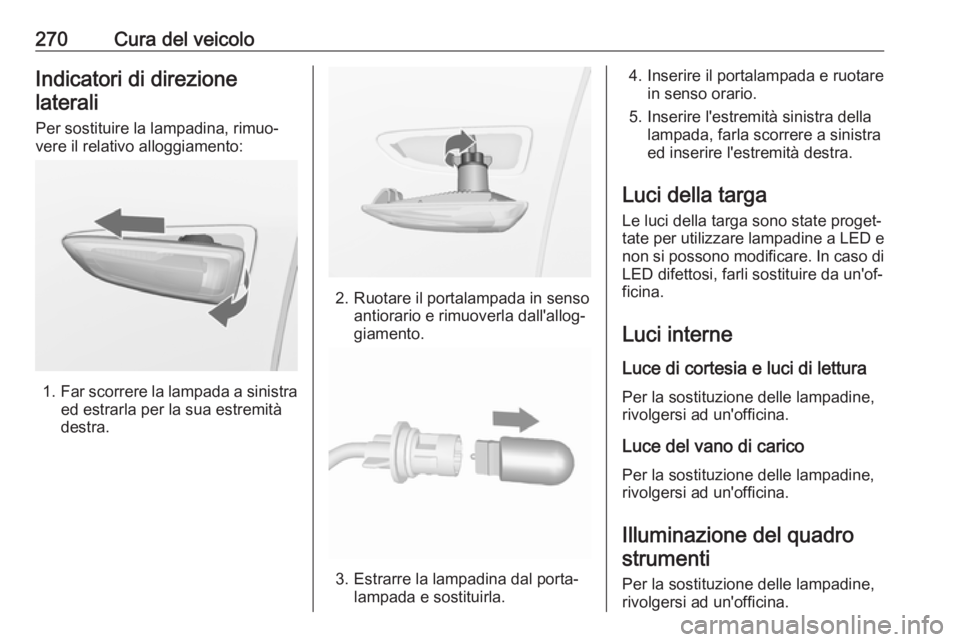

270Cura del veicoloIndicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare. In caso di LED difettosi, farli sostituire da un'of‐
ficina.
Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.

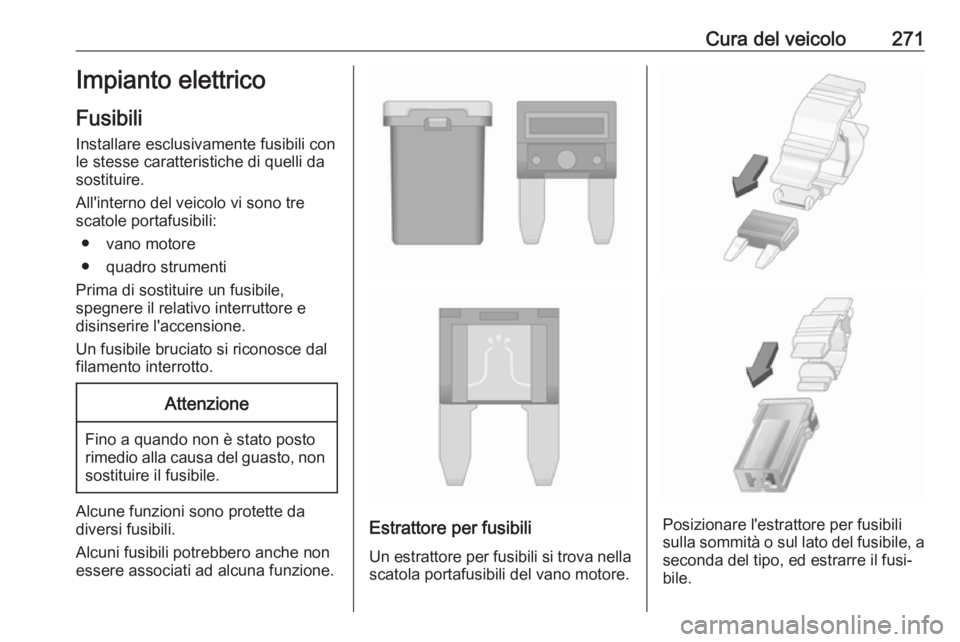

Cura del veicolo271Impianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre scatole portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

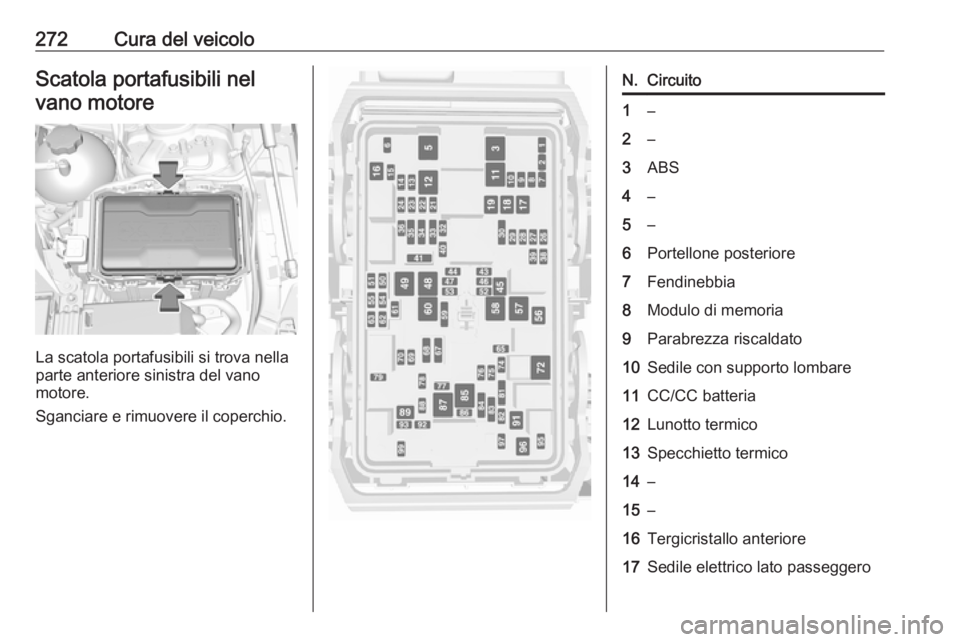

272Cura del veicoloScatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.
N.Circuito1–2–3ABS4–5–6Portellone posteriore7Fendinebbia8Modulo di memoria9Parabrezza riscaldato10Sedile con supporto lombare11CC/CC batteria12Lunotto termico13Specchietto termico14–15–16Tergicristallo anteriore17Sedile elettrico lato passeggero

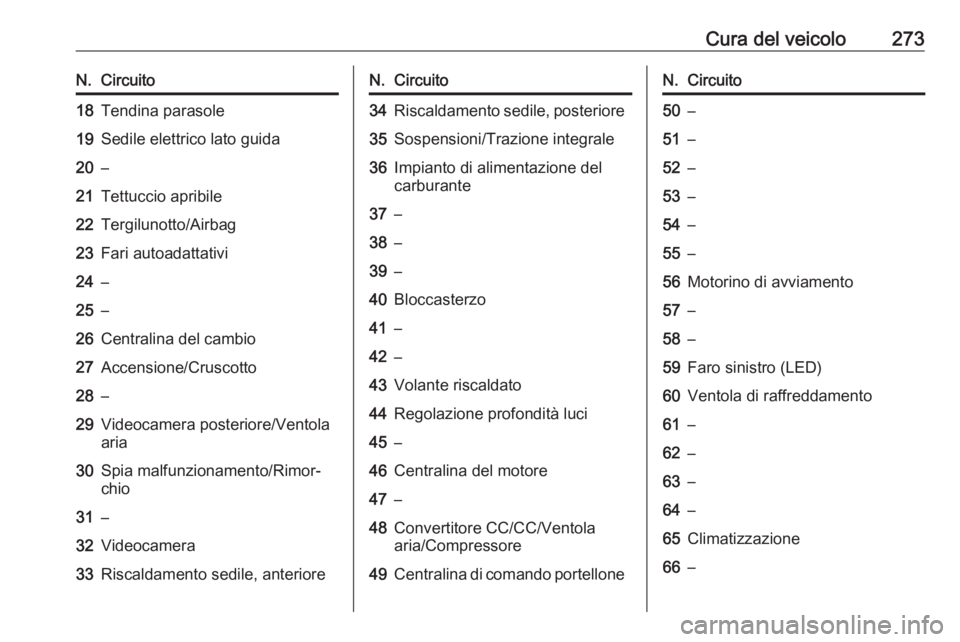

Cura del veicolo273N.Circuito18Tendina parasole19Sedile elettrico lato guida20–21Tettuccio apribile22Tergilunotto/Airbag23Fari autoadattativi24–25–26Centralina del cambio27Accensione/Cruscotto28–29Videocamera posteriore/Ventola
aria30Spia malfunzionamento/Rimor‐
chio31–32Videocamera33Riscaldamento sedile, anterioreN.Circuito34Riscaldamento sedile, posteriore35Sospensioni/Trazione integrale36Impianto di alimentazione del
carburante37–38–39–40Bloccasterzo41–42–43Volante riscaldato44Regolazione profondità luci45–46Centralina del motore47–48Convertitore CC/CC/Ventola
aria/Compressore49Centralina di comando portelloneN.Circuito50–51–52–53–54–55–56Motorino di avviamento57–58–59Faro sinistro (LED)60Ventola di raffreddamento61–62–63–64–65Climatizzazione66–

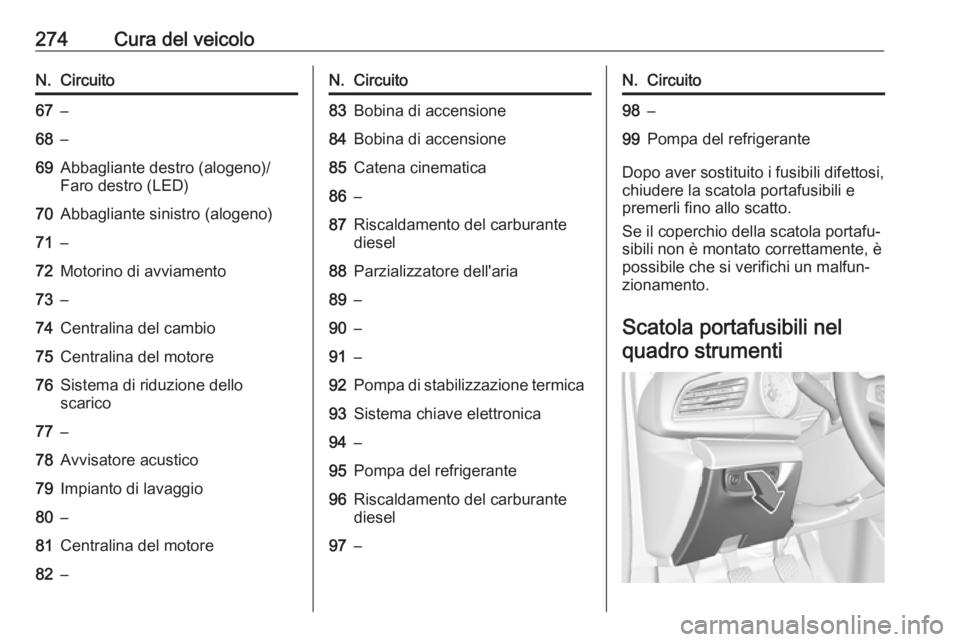

274Cura del veicoloN.Circuito67–68–69Abbagliante destro (alogeno)/
Faro destro (LED)70Abbagliante sinistro (alogeno)71–72Motorino di avviamento73–74Centralina del cambio75Centralina del motore76Sistema di riduzione dello
scarico77–78Avvisatore acustico79Impianto di lavaggio80–81Centralina del motore82–N.Circuito83Bobina di accensione84Bobina di accensione85Catena cinematica86–87Riscaldamento del carburante
diesel88Parzializzatore dell'aria89–90–91–92Pompa di stabilizzazione termica93Sistema chiave elettronica94–95Pompa del refrigerante96Riscaldamento del carburante
diesel97–N.Circuito98–99Pompa del refrigerante
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel quadro strumenti

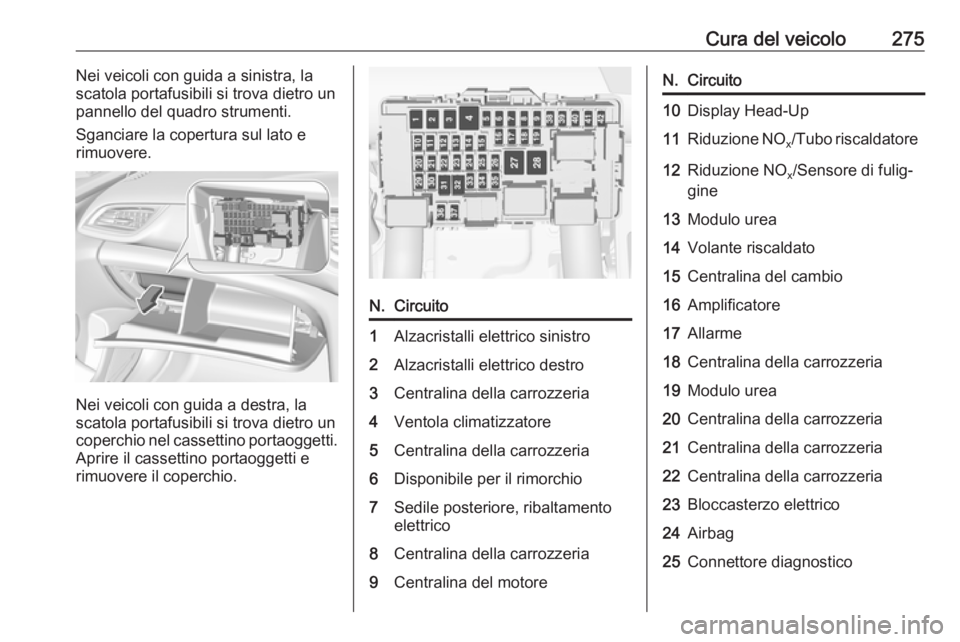

Cura del veicolo275Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un pannello del quadro strumenti.
Sganciare la copertura sul lato e
rimuovere.
Nei veicoli con guida a destra, la
scatola portafusibili si trova dietro un
coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti e
rimuovere il coperchio.
N.Circuito1Alzacristalli elettrico sinistro2Alzacristalli elettrico destro3Centralina della carrozzeria4Ventola climatizzatore5Centralina della carrozzeria6Disponibile per il rimorchio7Sedile posteriore, ribaltamento
elettrico8Centralina della carrozzeria9Centralina del motoreN.Circuito10Display Head-Up11Riduzione NO x/Tubo riscaldatore12Riduzione NO
x/Sensore di fulig‐
gine13Modulo urea14Volante riscaldato15Centralina del cambio16Amplificatore17Allarme18Centralina della carrozzeria19Modulo urea20Centralina della carrozzeria21Centralina della carrozzeria22Centralina della carrozzeria23Bloccasterzo elettrico24Airbag25Connettore diagnostico

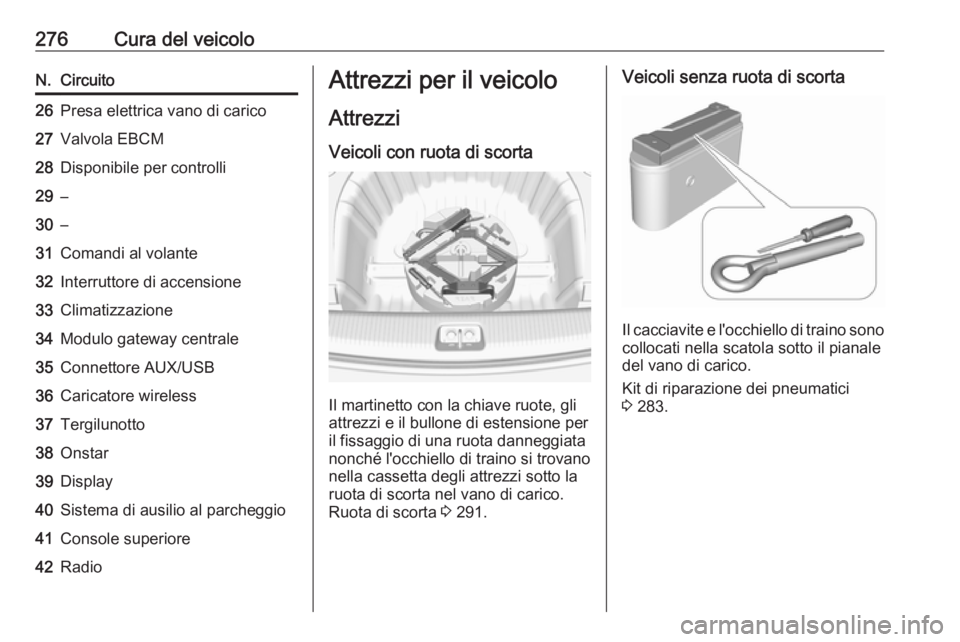

276Cura del veicoloN.Circuito26Presa elettrica vano di carico27Valvola EBCM28Disponibile per controlli29–30–31Comandi al volante32Interruttore di accensione33Climatizzazione34Modulo gateway centrale35Connettore AUX/USB36Caricatore wireless37Tergilunotto38Onstar39Display40Sistema di ausilio al parcheggio41Console superiore42RadioAttrezzi per il veicoloAttrezzi
Veicoli con ruota di scorta
Il martinetto con la chiave ruote, gli
attrezzi e il bullone di estensione per
il fissaggio di una ruota danneggiata
nonché l'occhiello di traino si trovano
nella cassetta degli attrezzi sotto la
ruota di scorta nel vano di carico.
Ruota di scorta 3 291.
Veicoli senza ruota di scorta
Il cacciavite e l'occhiello di traino sono
collocati nella scatola sotto il pianale
del vano di carico.
Kit di riparazione dei pneumatici
3 283.

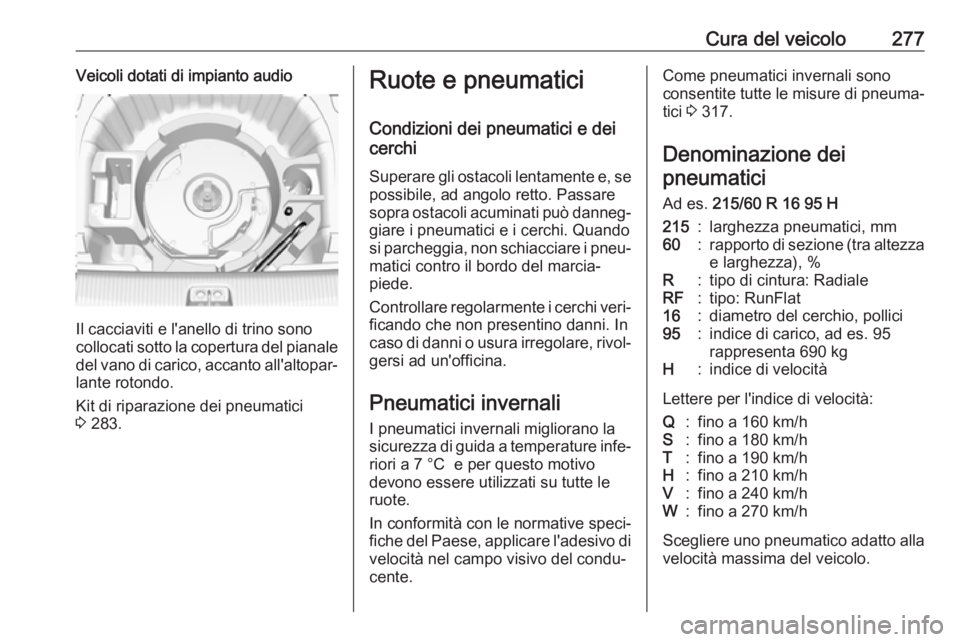

Cura del veicolo277Veicoli dotati di impianto audio
Il cacciaviti e l'anello di trino sono
collocati sotto la copertura del pianale del vano di carico, accanto all'altopar‐
lante rotondo.
Kit di riparazione dei pneumatici
3 283.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐
giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. Incaso di danni o usura irregolare, rivol‐
gersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la
sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.Come pneumatici invernali sono
consentite tutte le misure di pneuma‐
tici 3 317.
Denominazione dei pneumatici
Ad es. 215/60 R 16 95 H215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: RadialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla
velocità massima del veicolo.

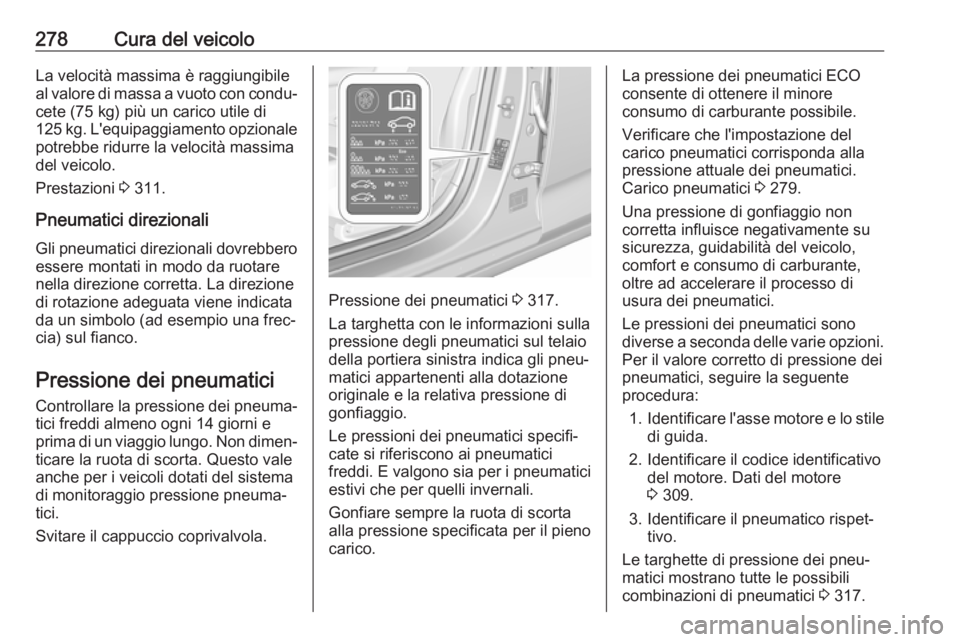

278Cura del veicoloLa velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Prestazioni 3 311.
Pneumatici direzionali
Gli pneumatici direzionali dovrebbero
essere montati in modo da ruotare nella direzione corretta. La direzione
di rotazione adeguata viene indicata
da un simbolo (ad esempio una frec‐
cia) sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 317.
La targhetta con le informazioni sulla pressione degli pneumatici sul telaio
della portiera sinistra indica gli pneu‐
matici appartenenti alla dotazione
originale e la relativa pressione di
gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Verificare che l'impostazione del
carico pneumatici corrisponda alla
pressione attuale dei pneumatici.
Carico pneumatici 3 279.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare l'asse motore e lo stile
di guida.
2. Identificare il codice identificativo del motore. Dati del motore
3 309.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 317.
