Conduite et utilisation229Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais
alignement mécanique ou un bruit
acoustique externe (de faux avertis‐ sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement
fixée (non pliée et sans décalage par
rapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement disponible une fois la manœuvre de stationnement
commencée. Le système peut
reconnaître une entrée, un passage,
une cour, voire un croisement en
tant qu'emplacement de stationne‐
ment. Une fois la marche arrière
enclenchée, le système démarrera
une manœuvre de stationnement.
S'assurer de vérifier la disponibilité
de l'emplacement de stationnement
suggéré.
Les faibles courbures et les surfaces irrégulières, par exemple dans leszones de construction, ne sont pas
détectées par le système. Le
conducteur en accepte la responsa‐
bilité.Remarque
Les nouveaux véhicules nécessitent
un étalonnage lors de leur premier
trajet. Pour un guidage de station‐ nement optimal, une distance de
conduite minimale de 10 km, notam‐ ment un certain nombre de virages,
est nécessaire.
Le système est étalonné en fonction
des pneus installés en usine. Les
performances de stationnement
sont altérées avec les autres tailles
de pneus ou de jantes.
Assistant d'angle mort
Le système d'alerte d'angle mort laté‐
ral détecte et signale les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système affiche une alerte visuelle dans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
Les capteurs radar du système
d'alerte d'angle mort latéral sont
situés dans le pare-chocs arrière.

230Conduite et utilisation9Attention
L'alerte de zone d'angle mort ne
remplace pas la vision du conduc‐
teur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone d'angle mort
lorsque le véhicule est en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, le symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐ ment B commence à clignoter en
jaune à titre d'avertissement pour ne
pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur
extérieur correspondant peut ne pas s'allumer.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Si le véhicule est équipé d'une alerte
de changement de voie 3 231, le
symbole F s'affiche dans les rétro‐
viseurs.
Désactivation L'activation ou la désactivation du
système d'alerte d'angle mort latéral
peut être paramétrée dans le menu
de personnalisation du véhicule, dans l'affichage d'informations.
Personnalisation du véhicule 3 131.
Affichage d'informations 3 124.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.

Conduite et utilisation231Zones de détection
Les zones de détection démarrent au niveau du pare-chocs arrière et
s'étendent jusqu'à environ
trois mètres vers l'arrière et sur les
côtés. La hauteur de la zone est envi‐
ron entre un demi mètre et
deux mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque ou si un
porte-vélos est fixé.
L'alerte d'angle mort latéral est
conçue pour ignorer les objets
stationnaires comme les glissières de sécurité, les poteaux, les bordures de
trottoir, les murs et les poutres. Les
véhicules garés ou les véhicules dans le sens inverse ne sont pas détectés.
Limites du système
Occasionnellement, des alertes
peuvent ne pas être détectées sous
des circonstances normales et ceci
se produira plus fréquemment avec des conditions humides.Le système peut mal fonctionner lors‐ que :
● Les capteurs sont recouverts par
de la glace, de la neige, de la
boue, des autocollants, des
éléments magnétiques, des
plaques de métal ou tout autre
matériau.
● La conduite se fait sous une pluie
torrentielle.
● Le véhicule a été accidenté ou la
zone autour du capteur de détec‐
tion est endommagée ou mal
réparée.
● Il y a des changements de température extrêmes.
● Le véhicule tracte une remorque.
En cas de défaillance du système ou
si le système ne fonctionne plus en
raison de conditions temporaires, les
symboles dans les rétroviseurs sont
allumés en permanence et un
message est affiché sur le centre d'in‐
formations du conducteur. Prendre
contact avec un atelier.Alerte de changement de
voie
Outre l'assistant d'angle mort latéral
3 229 , l'alerte de changement de voie
reconnaît les véhicules approchant
rapidement depuis l'arrière sur les
voies parallèles, adjacentes à votre
véhicule.
Si le véhicule est doté d'une alerte de changement de voie, il est automati‐
quement doté d'une alerte d'angle mort.
Le système alerte visuellement dans chaque rétroviseur extérieur en casde détection de véhicules en appro‐
che rapide depuis l'arrière.
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.

232Conduite et utilisation9Attention
L'alerte de changement de voie ne
remplace pas la vision du conduc‐
teur.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule en approche par l'arrière et
roulant très vite, le symbole d'avertis‐
sement de couleur jaune F s'éc‐
laire dans le rétroviseur extérieur
correspondant. Si le conducteur
utilise alors le clignotant, le symbole
d'avertissement F commence à
clignoter en jaune à titre d'avertisse‐ ment pour ne pas changer de file.
L'alerte de changement de voie est
active quelle que soit la vitesse.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 3,5 mètres para‐
llèlement aux deux côtés du véhicule,
d'environ 3 mètres en arrière de la
position d'alerte d'angle mort latéral
(A) et d'environ 70 mètres à l'arrière
de la position d'alerte de changement de voie (B) sur les voies parallèles.
Les zones commencent à chaque
rétroviseur extérieur. La hauteur de la
zone est environ entre 0,5 mètre et
2 mètres du sol.

Conduite et utilisation233Désactivation
L'activation ou la désactivation de
l'alerte de changement de voie peut
être paramétrée dans le menu de
personnalisation du véhicule, dans
l'affichage d'informations.
Personnalisation du véhicule 3 131.
Affichage d'informations 3 124.
Le système est désactivé si le
véhicule tracte une remorque.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Limites du système
Des alertes manquées occasionnel‐
les peuvent se produire dans des circonstances normales ou dans des
virages serrés. Le système peut
temporairement avertir d'objets se
trouvant dans l'angle mort sous des
conditions météorologiques spécifi‐
ques (pluie, grêle, etc.). La conduite
sur route mouillée ou le passage
entre surface sèche et surface mouil‐
lée peut provoquer l'allumage du
témoin F, car une éclaboussure
d'eau peut être interprétée comme unobjet. Le témoin F peut en outre
s'allumer à cause des rails de sécu‐ rité, des panneaux routiers, d'arbres,
d'arbustes et autres objets fixes. Ceci est le fonctionnement normal et le
système ne doit pas être réparé.
Le système peut mal fonctionner lors‐
que :
● Les capteurs sont recouverts par
de la glace, de la neige, de la
boue, des autocollants, des
éléments magnétiques, des
plaques de métal ou tout autre
matériau.
● La conduite se fait sous une pluie
torrentielle.
● Le véhicule a été accidenté ou la
zone autour du capteur de détec‐
tion est endommagée ou mal
réparée.
● Il y a des changements de température extrêmes.
● Le véhicule tracte une remorque.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affichésur le centre d'informations du
conducteur. Prendre contact avec un
atelier.
Remarque
Après la production, le système doit
être étalonné. Pour un rendement
optimal, rouler autant que possible
sur une route rectiligne avec des
objets latéraux, par exemple des
rails de sécurité et des barrières sur
une certaine distance.
Système de vue panoramique
Ce système permet d'afficher les
alentours du véhicule dans une
image à quasi 360° sur l'affichage
d'informations, comme une vue de
dessus.
Le système utilise quatre caméras : ● caméra arrière, installée dans le hayon ;
● caméra avant, installée dans la calandre, sous l'emblème ;
● caméras latérales, situées dans la partie inférieure des deux
rétroviseurs extérieurs.

234Conduite et utilisation

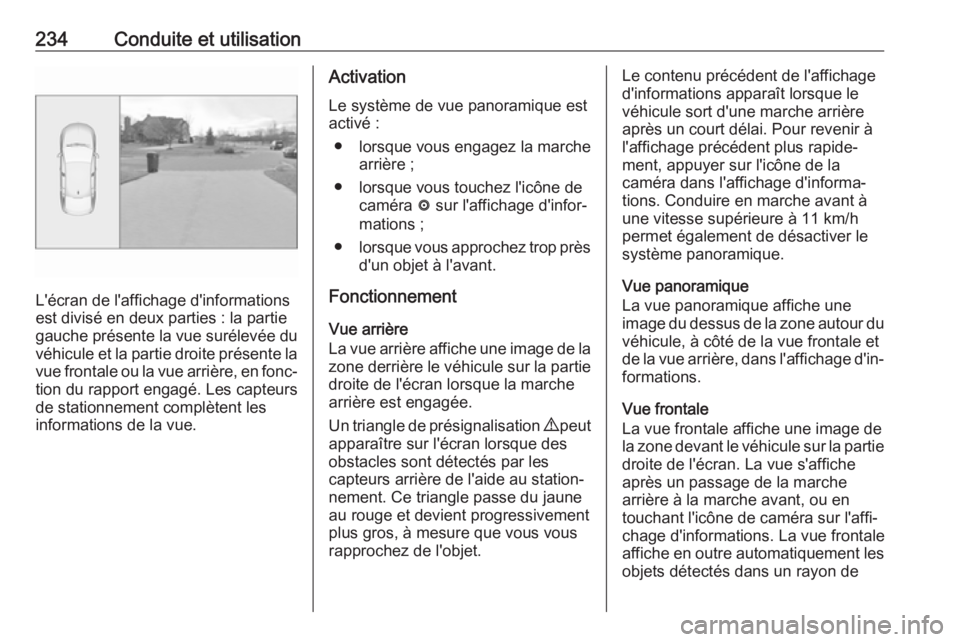

L'écran de l'affichage d'informations
est divisé en deux parties : la partie
gauche présente la vue surélevée du
véhicule et la partie droite présente la vue frontale ou la vue arrière, en fonc‐
tion du rapport engagé. Les capteurs
de stationnement complètent les
informations de la vue.
Activation
Le système de vue panoramique est
activé :
● lorsque vous engagez la marche arrière ;
● lorsque vous touchez l'icône de caméra ë sur l'affichage d'infor‐
mations ;
● lorsque vous approchez trop près
d'un objet à l'avant.
Fonctionnement
Vue arrière
La vue arrière affiche une image de la
zone derrière le véhicule sur la partie droite de l'écran lorsque la marche
arrière est engagée.
Un triangle de présignalisation 9 peut
apparaître sur l'écran lorsque des
obstacles sont détectés par les
capteurs arrière de l'aide au station‐
nement. Ce triangle passe du jaune
au rouge et devient progressivement plus gros, à mesure que vous vous
rapprochez de l'objet.Le contenu précédent de l'affichage
d'informations apparaît lorsque le
véhicule sort d'une marche arrière
après un court délai. Pour revenir à
l'affichage précédent plus rapide‐
ment, appuyer sur l'icône de la
caméra dans l'affichage d'informa‐
tions. Conduire en marche avant à
une vitesse supérieure à 11 km/h
permet également de désactiver le
système panoramique.
Vue panoramique
La vue panoramique affiche une
image du dessus de la zone autour du
véhicule, à côté de la vue frontale et
de la vue arrière, dans l'affichage d'in‐
formations.
Vue frontale
La vue frontale affiche une image de
la zone devant le véhicule sur la partie droite de l'écran. La vue s'affiche
après un passage de la marche
arrière à la marche avant, ou en
touchant l'icône de caméra sur l'affi‐ chage d'informations. La vue frontaleaffiche en outre automatiquement les
objets détectés dans un rayon de

Conduite et utilisation23530 cm. La vue frontale s'affiche
uniquement jusqu'à 11 km/h en
marche avant.
Désactivation
Le système de vue panoramique est
désactivé :
● en roulant à plus de 11 km/h ;
● lorsque vous touchez l'icône de caméra ë sur l'affichage d'infor‐
mations ;
● lorsque vous passez au point mort ou en stationnement avec
une boîte automatique.
Remarques générales9 Attention
Le système de vue panoramique
ne remplace pas la vision du
conducteur. Il n'affiche pas les
enfants, les piétons, les cyclistes,
la circulation transversale, les
animaux ou tout autre objet se
trouvant hors des zones de vue de la caméra, par ex. en dessous du
pare-chocs ou sous le véhicule.
Ne pas conduire ou stationner le
véhicule en s'aidant uniquement
du système de vue panoramique.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.9 Attention
Les images affichées peuvent être
plus éloignées ou plus proches
qu'elles n'y paraissent. La zone
affichée est limitée et les objets
proches de l'un des bords du pare- chocs ou sous le pare-chocs ne
sont pas affichés à l'écran.
9 Attention
Les caméras de la vue panorami‐
que ont des zones d'angle mort et
n'afficheront pas tous les objets
proches des bords du véhicule.
Les rétroviseurs latéraux rétracta‐
bles mal positionnés n'affichent
pas correctement la vue panora‐
mique.

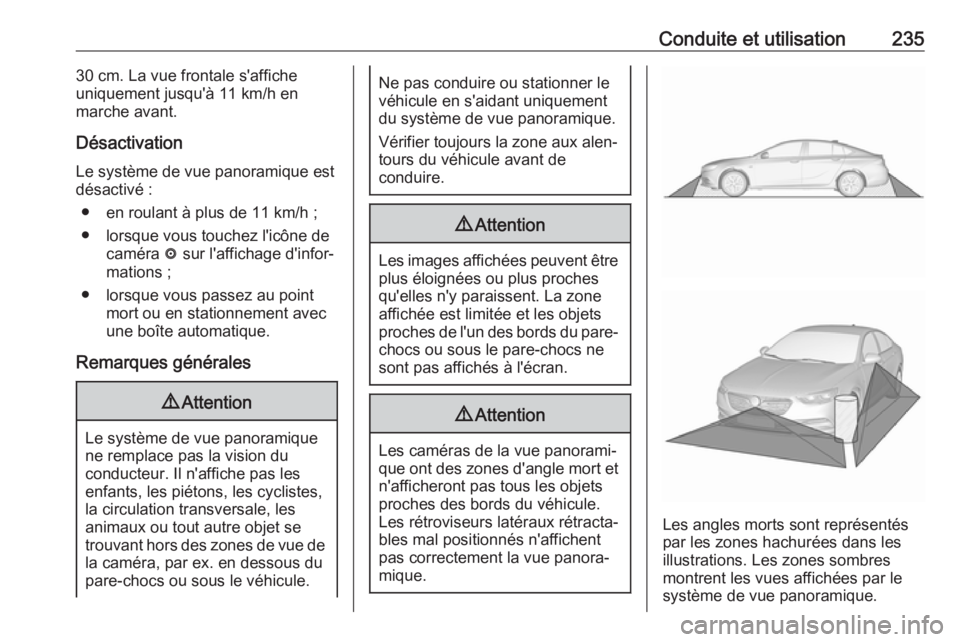

Les angles morts sont représentés par les zones hachurées dans les
illustrations. Les zones sombres
montrent les vues affichées par le
système de vue panoramique.

236Conduite et utilisationLimites du systèmeAvertissement
Pour que le système fonctionne aumieux, il est important que les
lentilles des caméras de la calan‐
dre, des boîtiers des rétroviseurs
extérieurs et du hayon entre les
éclairages de la plaque d'immatri‐
culation soient toujours propres.
Rincer les lentilles à l'eau et
essuyer avec un chiffon doux.
Ne pas nettoyer les lentilles avec
un jet de vapeur ou haute pres‐
sion.
Le système de vue panoramique peut ne pas fonctionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans les lentilles de la caméra.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Les lentilles de la caméra sont aveuglées par de la neige, de la
glace, de la neige fondue, de la
boue, de la saleté.
● Le véhicule tracte une remorque.
● Le véhicule a été accidenté.
● Il y a des changements de température extrêmes.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du
système d'assistance au station‐
nement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas reculer ou stationner le
véhicule en s'aidant uniquement
de la caméra arrière.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche
arrière est engagée.
Fonctionnement

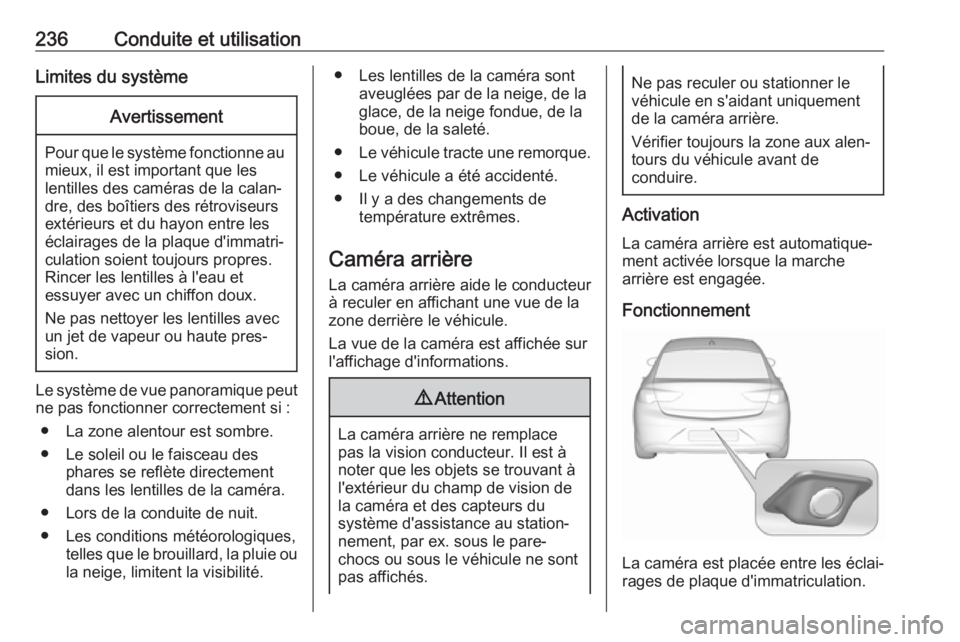

La caméra est placée entre les éclai‐
rages de plaque d'immatriculation.

Conduite et utilisation237

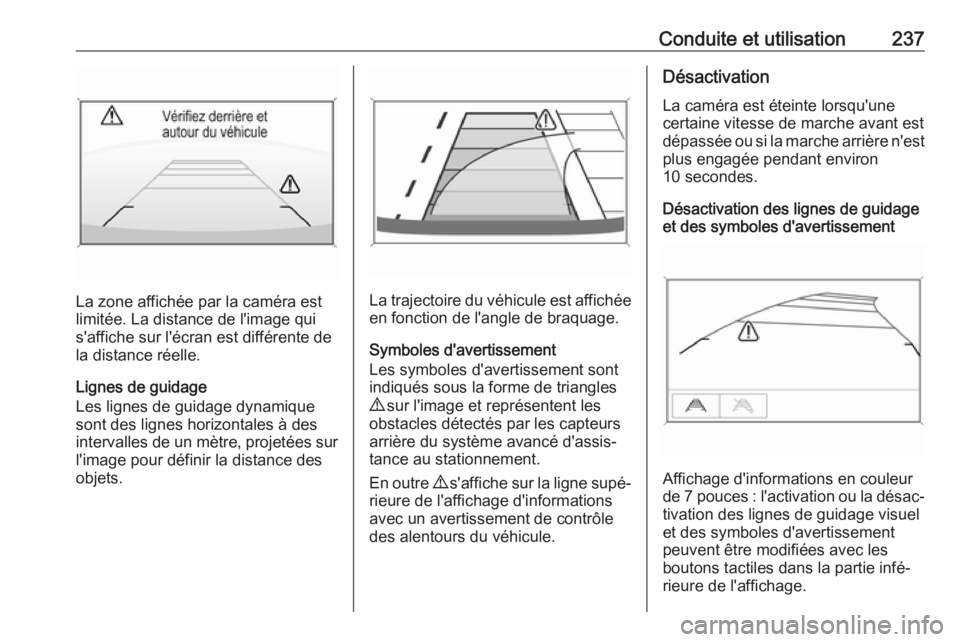

La zone affichée par la caméra est
limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des
intervalles de un mètre, projetées sur
l'image pour définir la distance des
objets.La trajectoire du véhicule est affichée en fonction de l'angle de braquage.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués sous la forme de triangles
9 sur l'image et représentent les
obstacles détectés par les capteurs
arrière du système avancé d'assis‐
tance au stationnement.
En outre 9 s'affiche sur la ligne supé‐
rieure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
Désactivation
La caméra est éteinte lorsqu'une
certaine vitesse de marche avant est
dépassée ou si la marche arrière n'est plus engagée pendant environ
10 secondes.
Désactivation des lignes de guidage et des symboles d'avertissement
Affichage d'informations en couleur
de 7 pouces : l'activation ou la désac‐ tivation des lignes de guidage visuel
et des symboles d'avertissement peuvent être modifiées avec les
boutons tactiles dans la partie infé‐
rieure de l'affichage.

238Conduite et utilisationAffichage d'informations en couleurde 8 pouces : l'activation ou la désac‐
tivation des lignes de guidage visuel
et des symboles d'avertissement
peuvent être modifiées dans le menu
Réglages dans l'affichage d'informa‐
tions. Sélectionner le réglage corres‐
pondant dans Réglages, I Caméra de
recul .
Affichage d'informations 3 124.
Personnalisation du véhicule 3 131.
Limites du système
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans les lentilles de la caméra.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Les lentilles de la caméra sont aveuglées par de la neige, de la
glace, de la neige fondue, de laboue, de la saleté. Nettoyer la
lentille, rincer à l'eau et essuyer
avec un chiffon doux.
● Le véhicule tracte une remorque.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de température extrêmes.
Les messages de défaillance sont
affichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.

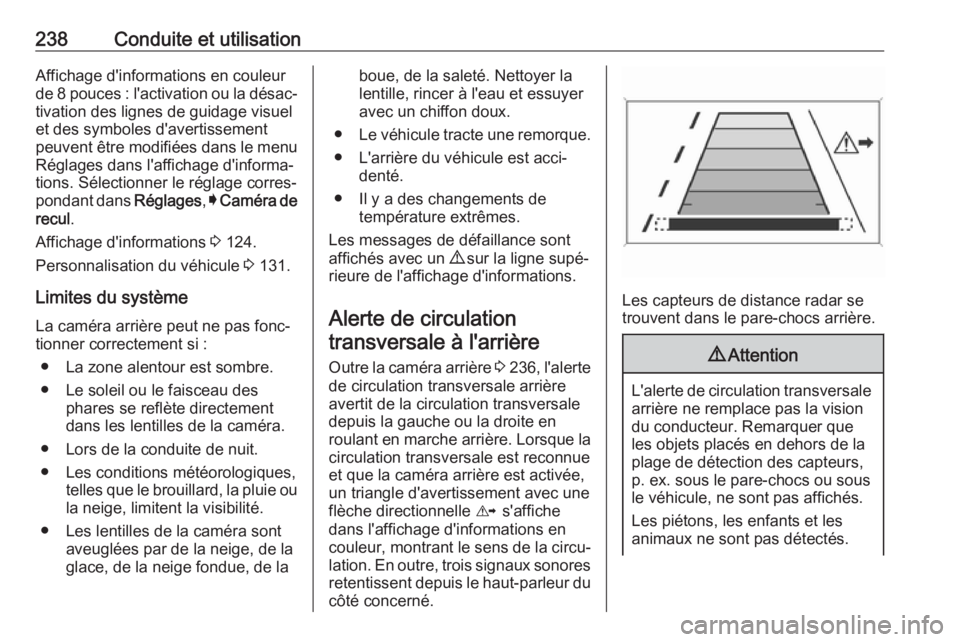

Alerte de circulation transversale à l'arrière
Outre la caméra arrière 3 236 , l'alerte
de circulation transversale arrière
avertit de la circulation transversale depuis la gauche ou la droite en
roulant en marche arrière. Lorsque la circulation transversale est reconnue
et que la caméra arrière est activée,
un triangle d'avertissement avec une
flèche directionnelle K s'affiche
dans l'affichage d'informations en
couleur, montrant le sens de la circu‐
lation. En outre, trois signaux sonores retentissent depuis le haut-parleur du
côté concerné.
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.
9 Attention
L'alerte de circulation transversale
arrière ne remplace pas la vision
du conducteur. Remarquer que
les objets placés en dehors de la
plage de détection des capteurs,
p. ex. sous le pare-chocs ou sous
le véhicule, ne sont pas affichés.
Les piétons, les enfants et les
animaux ne sont pas détectés.
