Page 41 of 349

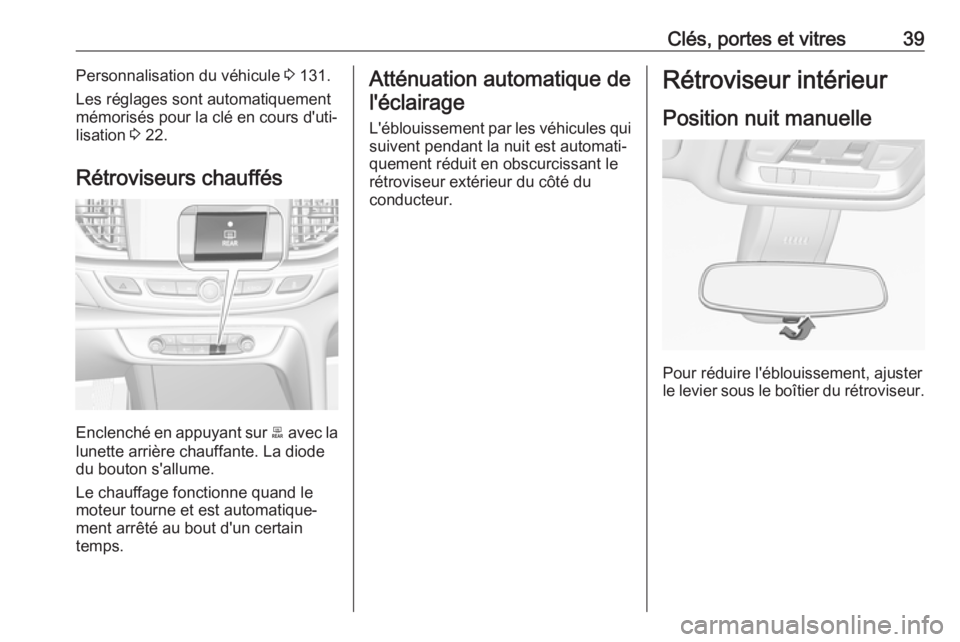

Clés, portes et vitres39Personnalisation du véhicule 3 131.
Les réglages sont automatiquement
mémorisés pour la clé en cours d'uti‐
lisation 3 22.
Rétroviseurs chauffés
Enclenché en appuyant sur b avec la
lunette arrière chauffante. La diode
du bouton s'allume.
Le chauffage fonctionne quand le
moteur tourne et est automatique‐
ment arrêté au bout d'un certain
temps.
Atténuation automatique de
l'éclairage
L'éblouissement par les véhicules qui suivent pendant la nuit est automati‐
quement réduit en obscurcissant le rétroviseur extérieur du côté du
conducteur.Rétroviseur intérieur
Position nuit manuelle
Pour réduire l'éblouissement, ajuster
le levier sous le boîtier du rétroviseur.
Page 42 of 349
40Clés, portes et vitresPosition nuit automatique
De nuit, l'éblouissement dû aux
phares des véhicules qui suivent est
diminué automatiquement.
Vitres
Pare-brise Autocollants sur le pare-brise
Ne pas fixer d'autocollants sur le
pare-brise comme des autocollants
de péage ou tout autre élément iden‐ tique dans la zone du rétroviseur inté‐
rieur du pare-brise. Sinon, la zone de
détection du capteur et la zone de
vision de la caméra dans le boiter du
rétroviseur peuvent être restreintes.
Remplacement du pare-briseAvertissement
Si le véhicule est doté d'un capteurde caméra orienté vers l'avant
pour les systèmes d'assistance au
conducteur, il est très important
que tout remplacement de pare-
brise soit effectué précisément et conformément aux spécifications
d'Opel. Faute de quoi ces systè‐
mes peuvent ne pas fonctionner
correctement et il existe un risque
de comportement et/ou de messa‐ ges inattendus de ces systèmes.Avertissement
Si le véhicule est équipé d'un affi‐
chage à tête haute, il est très
important que le remplacement du pare-brise réponde avec précision aux spécifications Opel. Dans le
cas contraire, le système peut ne
pas fonctionner correctement et
l'image peut sembler mal mise au
point.
Lève-vitres électriques
9 Attention
Manipuler les lève-vitres électroni‐
ques avec prudence. Risque de
blessure, en particulier pour les
enfants.
Si des enfants se trouvent sur les
sièges arrière, enclencher la sécu‐
rité enfants du lève-vitre électroni‐
que.
Page 43 of 349

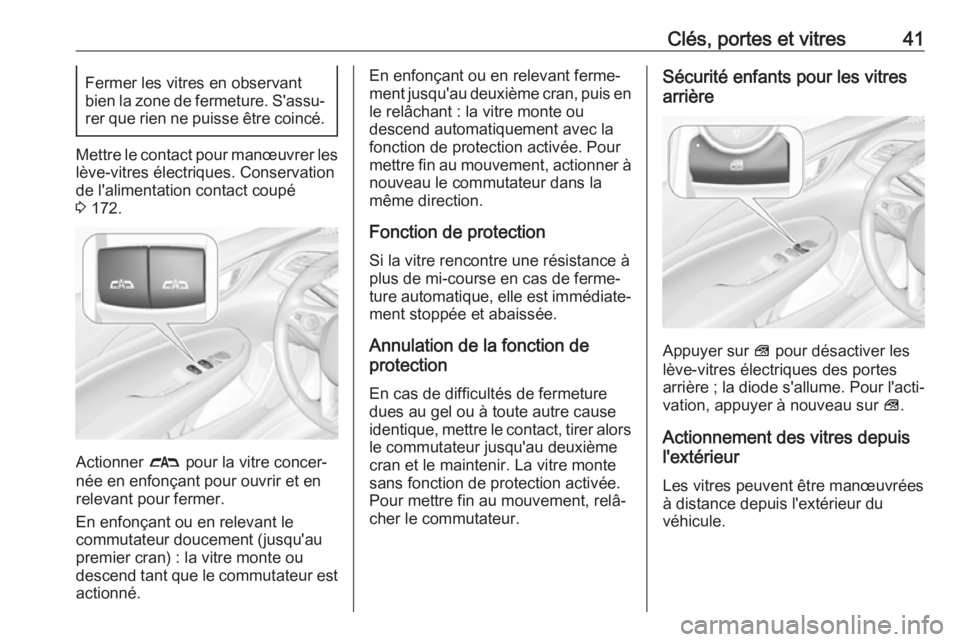

Clés, portes et vitres41Fermer les vitres en observant
bien la zone de fermeture. S'assu‐
rer que rien ne puisse être coincé.
Mettre le contact pour manœuvrer les lève-vitres électriques. Conservation
de l'alimentation contact coupé
3 172.
Actionner # pour la vitre concer‐
née en enfonçant pour ouvrir et en
relevant pour fermer.
En enfonçant ou en relevant le
commutateur doucement (jusqu'au
premier cran) : la vitre monte ou
descend tant que le commutateur est
actionné.
En enfonçant ou en relevant ferme‐
ment jusqu'au deuxième cran, puis en
le relâchant : la vitre monte ou
descend automatiquement avec la
fonction de protection activée. Pour
mettre fin au mouvement, actionner à
nouveau le commutateur dans la
même direction.
Fonction de protection
Si la vitre rencontre une résistance à
plus de mi-course en cas de ferme‐ ture automatique, elle est immédiate‐
ment stoppée et abaissée.
Annulation de la fonction de
protection
En cas de difficultés de fermeture
dues au gel ou à toute autre cause
identique, mettre le contact, tirer alors
le commutateur jusqu'au deuxième
cran et le maintenir. La vitre monte
sans fonction de protection activée.
Pour mettre fin au mouvement, relâ‐
cher le commutateur.Sécurité enfants pour les vitres
arrière
Appuyer sur V pour désactiver les
lève-vitres électriques des portes
arrière ; la diode s'allume. Pour l'acti‐ vation, appuyer à nouveau sur V.
Actionnement des vitres depuis
l'extérieur
Les vitres peuvent être manœuvrées
à distance depuis l'extérieur du
véhicule.
Page 44 of 349

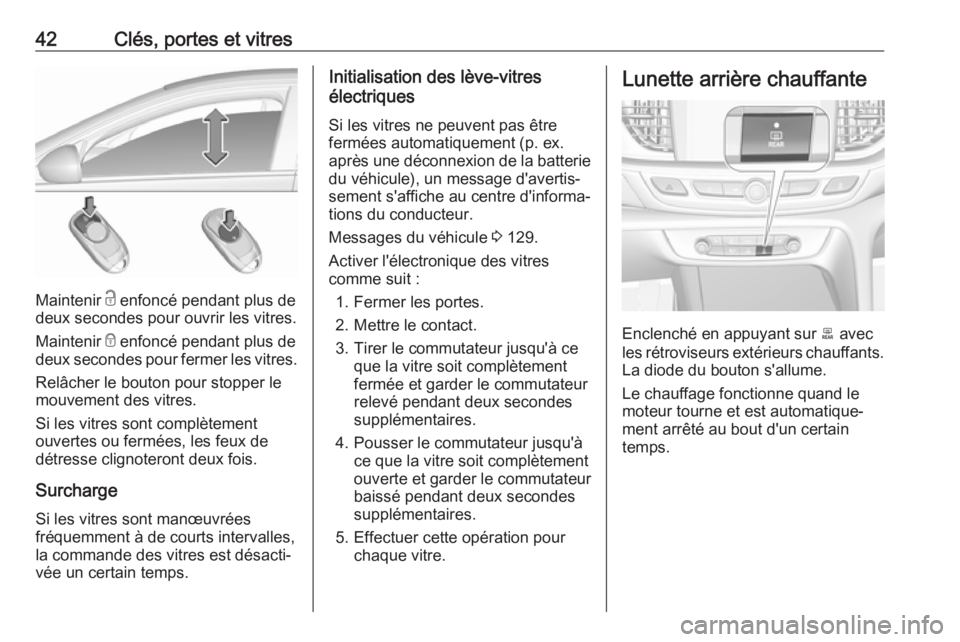

42Clés, portes et vitres
Maintenir c enfoncé pendant plus de
deux secondes pour ouvrir les vitres.
Maintenir e enfoncé pendant plus de
deux secondes pour fermer les vitres.
Relâcher le bouton pour stopper le
mouvement des vitres.
Si les vitres sont complètement
ouvertes ou fermées, les feux de
détresse clignoteront deux fois.
Surcharge Si les vitres sont manœuvrées
fréquemment à de courts intervalles,
la commande des vitres est désacti‐
vée un certain temps.
Initialisation des lève-vitres
électriques
Si les vitres ne peuvent pas être
fermées automatiquement (p. ex.
après une déconnexion de la batterie
du véhicule), un message d'avertis‐
sement s'affiche au centre d'informa‐
tions du conducteur.
Messages du véhicule 3 129.
Activer l'électronique des vitres
comme suit :
1. Fermer les portes.
2. Mettre le contact.
3. Tirer le commutateur jusqu'à ce que la vitre soit complètement
fermée et garder le commutateur
relevé pendant deux secondes
supplémentaires.
4. Pousser le commutateur jusqu'à ce que la vitre soit complètement
ouverte et garder le commutateur
baissé pendant deux secondes
supplémentaires.
5. Effectuer cette opération pour chaque vitre.Lunette arrière chauffante
Enclenché en appuyant sur b avec
les rétroviseurs extérieurs chauffants.
La diode du bouton s'allume.
Le chauffage fonctionne quand le
moteur tourne et est automatique‐
ment arrêté au bout d'un certain
temps.
Page 45 of 349

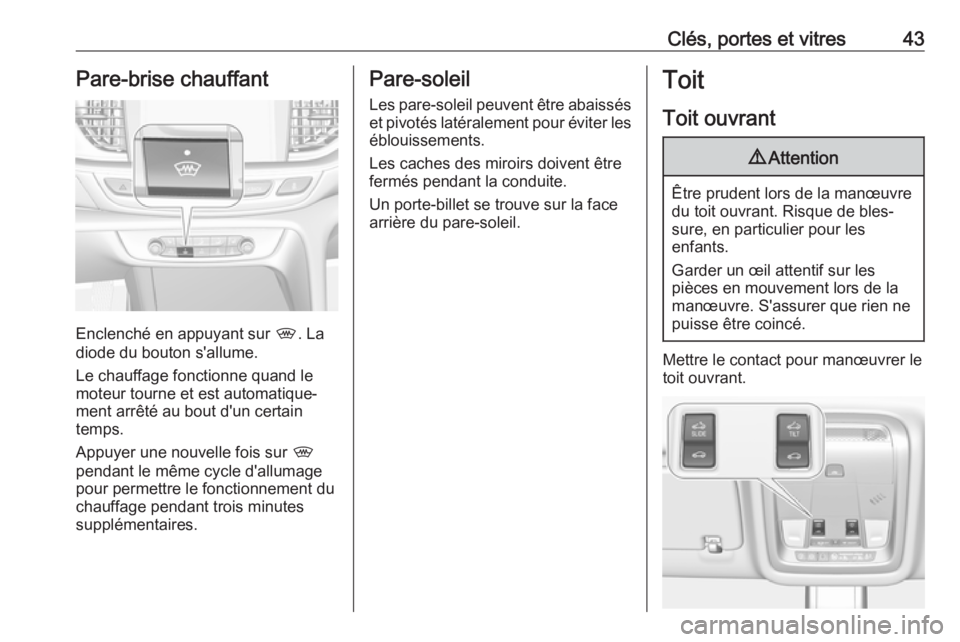

Clés, portes et vitres43Pare-brise chauffant
Enclenché en appuyant sur ,. La
diode du bouton s'allume.
Le chauffage fonctionne quand le
moteur tourne et est automatique‐
ment arrêté au bout d'un certain
temps.
Appuyer une nouvelle fois sur ,
pendant le même cycle d'allumage pour permettre le fonctionnement du
chauffage pendant trois minutes
supplémentaires.
Pare-soleil
Les pare-soleil peuvent être abaissés et pivotés latéralement pour éviter leséblouissements.
Les caches des miroirs doivent être
fermés pendant la conduite.
Un porte-billet se trouve sur la face
arrière du pare-soleil.Toit
Toit ouvrant9 Attention
Être prudent lors de la manœuvre
du toit ouvrant. Risque de bles‐
sure, en particulier pour les
enfants.
Garder un œil attentif sur les
pièces en mouvement lors de la manœuvre. S'assurer que rien ne
puisse être coincé.
Mettre le contact pour manœuvrer le
toit ouvrant.
Page 46 of 349

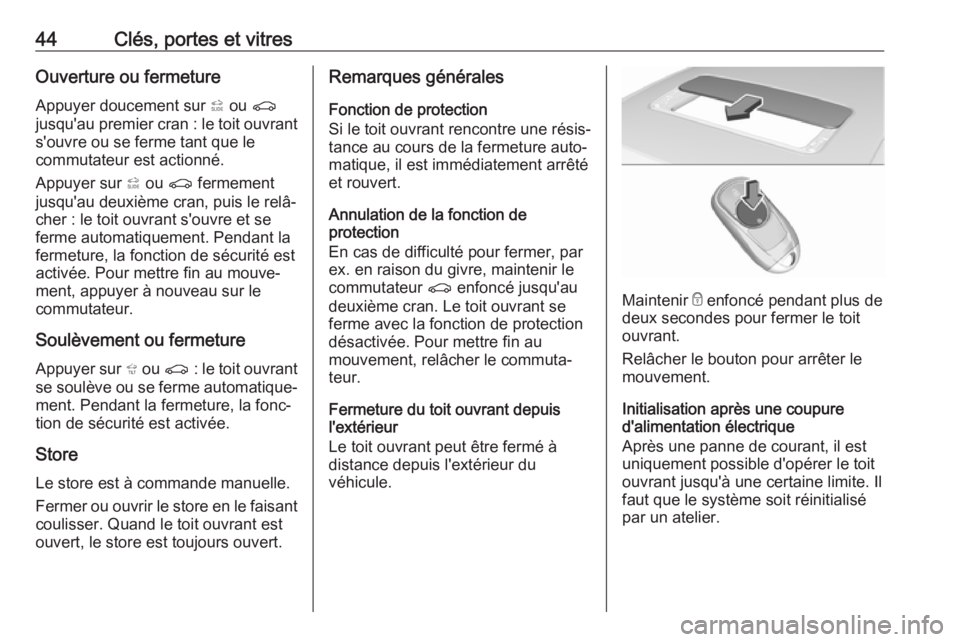

44Clés, portes et vitresOuverture ou fermeture
Appuyer doucement sur * ou r
jusqu'au premier cran : le toit ouvrant
s'ouvre ou se ferme tant que le
commutateur est actionné.
Appuyer sur * ou r fermement
jusqu'au deuxième cran, puis le relâ‐
cher : le toit ouvrant s'ouvre et se
ferme automatiquement. Pendant la
fermeture, la fonction de sécurité est
activée. Pour mettre fin au mouve‐
ment, appuyer à nouveau sur le
commutateur.
Soulèvement ou fermeture
Appuyer sur + ou r : le toit ouvrant
se soulève ou se ferme automatique‐
ment. Pendant la fermeture, la fonc‐
tion de sécurité est activée.
Store Le store est à commande manuelle.
Fermer ou ouvrir le store en le faisant
coulisser. Quand le toit ouvrant est
ouvert, le store est toujours ouvert.Remarques générales
Fonction de protection
Si le toit ouvrant rencontre une résis‐
tance au cours de la fermeture auto‐
matique, il est immédiatement arrêté
et rouvert.
Annulation de la fonction de
protection
En cas de difficulté pour fermer, par
ex. en raison du givre, maintenir le
commutateur r enfoncé jusqu'au
deuxième cran. Le toit ouvrant se ferme avec la fonction de protection
désactivée. Pour mettre fin au
mouvement, relâcher le commuta‐
teur.
Fermeture du toit ouvrant depuis
l'extérieur
Le toit ouvrant peut être fermé à distance depuis l'extérieur du
véhicule.
Maintenir e enfoncé pendant plus de
deux secondes pour fermer le toit
ouvrant.
Relâcher le bouton pour arrêter le mouvement.
Initialisation après une coupure
d'alimentation électrique
Après une panne de courant, il est
uniquement possible d'opérer le toit
ouvrant jusqu'à une certaine limite. Il
faut que le système soit réinitialisé
par un atelier.
Page 47 of 349
Sièges, systèmes de sécurité45Sièges, systèmes
de sécuritéAppuis-tête ................................... 45
Sièges avant ................................ 47
Position de siège .......................47
Réglage manuel des sièges ......48
Réglage électrique des sièges ..50
Accoudoir .................................. 54
Chauffage .................................. 54
Ventilation .................................. 55
Massage .................................... 55
Sièges arrière .............................. 55
Accoudoir .................................. 55
Chauffage .................................. 56
Ceintures de sécurité ...................56
Ceinture de sécurité à trois points ........................................ 57
Système d'airbag .........................59
Système d'airbag frontal ............62
Système d'airbag latéral ............62
Système d'airbag rideau ............63
Désactivation d'airbag ...............63Systèmes de sécurité pour en‐
fant ............................................... 65
Emplacements de montage d'un système de sécurité pour
enfant ....................................... 68
Système de protection des pié‐
tons .............................................. 72
Capot actif ................................. 72Appuis-tête
Position9 Attention
Ne rouler que si l'appui-tête est
correctement réglé.
Le bord supérieur de l'appui-tête doit
toujours être au niveau du haut de la
tête. Si cela s'avérait impossible pour des personnes de très grande taille,
Page 48 of 349
46Sièges, systèmes de sécuritél'appui-tête doit être réglé sur la posi‐tion la plus haute. Pour des person‐
nes de très petite taille, régler l'appui- tête sur la position la plus basse.
Réglage
Appuis-tête des sièges avant
Réglage de hauteur
Appuyer sur le bouton de déverrouil‐
lage, régler la hauteur, verrouiller.
Réglage horizontal
Appuyer sur le bouton de déverrouil‐
lage, tirer le coussin de l'appuie-tête
lentement vers l'avant. Il s'encliquette
dans plusieurs positions.
Appuis-tête des sièges arrière
Réglage de hauteur
Tirer l'appui-tête vers le haut ou
appuyer sur le loquet pour le déver‐
rouiller et abaisser l'appui-tête.
Retrait des appuis-tête arrière
Ex. pour agrandir le coffre 3 76.
Page 49 of 349
Sièges, systèmes de sécurité47
Enfoncer les deux loquets, tirer l'ap‐
pui-tête vers le haut et l'enlever.
Sièges avant
Position de siège9 Attention
Ne conduire que si le siège est
correctement réglé.
9 Danger
Ne pas s'asseoir à moins de
25 cm du volant afin de permettre
le déploiement de l'airbag en toute sécurité.
9 Attention
Ne jamais régler les sièges en
roulant. Ils pourraient se déplacer
de manière incontrôlée.
9 Attention
Ne jamais ranger d'objets sous les
sièges.
● S'asseoir avec les fesses aussi près que possible du dossier.
Ajuster la distance entre le siège
et les pédales de sorte que les
jambes soient légèrement
fléchies en enfonçant complète‐
ment les pédales. Reculer au
maximum le siège du passager
avant.
● Régler la hauteur de siège suffi‐ samment haut que pour disposer
d'un champ de vision claire de
tous les côtés et de tous les
instruments. Respecter un écar‐
tement d'au moins une main
entre la tête et le cadre du toit.
Page 50 of 349
48Sièges, systèmes de sécuritéVos cuisses doivent reposer
légèrement sur le siège sans s'y
enfoncer.
● S'asseoir avec les épaules aussi près que possible du dossier.
Régler l'inclinaison du dossier de
sorte qu'il soit possible d'attein‐
dre le volant avec les bras légè‐ rement fléchis. En tournant le
volant, le contact entre les épau‐
les et le dossier doit être main‐ tenu. Ne pas trop incliner le
dossier vers l'arrière. Nous
conseillons un angle d'inclinai‐
son maximal d'environ 25°.
● Ajuster le siège et le volant se sorte que le poignet repose sur ledessus du volant avec le bras
entièrement déplié et les épaules
sur le dossier.
● Régler le volant 3 90.
● Régler les appuie-tête 3 45.● Régler l'appui-cuisses de
manière à respecter une distanced'environ deux largeurs de doigt
entre le bord du siège et le creux
du genou.
● Régler le soutien lombaire de manière à épouser la forme natu‐relle de la colonne vertébrale.
Réglage manuel des sièges
Conduire uniquement le véhicule si
les sièges et les dossiers sont correc‐
tement encliquetés.
Réglage longitudinalTirer la poignée, déplacer le siège et
relâcher la poignée. Essayer de
déplacer le siège d'avant en arrière
pour s'assurer qu'il est bien verrouillé
en place.
Inclinaison du dossier
Tourner la molette. Ne pas s'appuyer
sur le dossier pendant le réglage.
