Sõiduki hooldamine249Sports Tourer
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Lambi vahetamine
Lülitada süüde välja; lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esilaterna lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.
Välimine lähitule ( 1) pirn.
Sisemine kaugtule ( 2) pirn.
Lähituled (1)

250Sõiduki hooldamine1. Keerata katet vastupäeva jaeemaldada.
2. Vabastage lambipesa, surudeskinnitust ettepoole. Eemaldada
lambipesa peegeldi korpusest.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastage lambipesa, surudeskinnitust ettepoole. Eemaldada
lambipesa peegeldi korpusest.
3. Vabastada lamp lambipesast ja vahetada lamp.

Sõiduki hooldamine2514. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Eesmine suunatuli
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
KülgtuledKui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Esilaternad lähi- ja kaugtuledeks, külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.Udutuled
1. Vabastage kate süvendist
kruvikeerajaga kangutades ja
eemaldage kate.
2. Keerake kruvi lahti ja eemaldage esipaneel.
3. Keerake kolm kruvi lahti jaeemaldage tulede sõlm.

252Sõiduki hooldamine4.Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
5. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
6. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
7. Sisestage lambipesa tulede sõlme päripäeva keerates ja
fikseerige.
8. Paigaldage tulede sõlm, keerates kolm kruvi kinni.
9. Kinnitage esipaneel ja pingutage kruvi.
10. Paigaldage ja kinnitage kate.
Tagatuled
Tagatuledes ja pidurituledes
kasutatakse LED-e. Rikke korral
laske LED-id töökojas asendada.
5-ukseline luukpära
Tuledeplokk keres
1. Eemaldage kate vastavalt küljelt.
2. Keerata kaks plastist kinnitusmutrit seestpoolt käega
lahti.

Sõiduki hooldamine2533. Tõmmake tagatule plokkettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.
5. Eemaldage ja vahetage suunatule lamp.
6. Ühendage lambipesa tuledeplokki.
7. Paigaldage tulesõlm sõiduki kere külge ja pingutage pakiruumi
sisemusse jäävaid
kinnitusmutreid. Kinnitage kate.
Tagaluugi valgustuskoost
1. Vabastage ja eemaldage tagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.

254Sõiduki hooldamine
3. Tõmmake tagatule plokkettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli
Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi
seestpoolt. Kinnitage kate.

Sõiduki hooldamine255Sports TourerTuledeplokk keres
1. Avage katted kruvikeerajaga. Keerake kruvid lahti ja eemaldage
need.
2. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
3. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.
4. Vabastage lamp lambipesast ja vahetage suunatule lamp.
5. Ühendage lambipesa tuledeplokki.
6. Ühendage tuledeplokk sõiduki kere külge ja keerake kruvid kinni.Sulgege katted.

256Sõiduki hooldamineTagaluugi valgustuskoost
1. Vabastage ja eemaldagetagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli

Sõiduki hooldamine257
Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi
seestpoolt. Kinnitage kate.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.

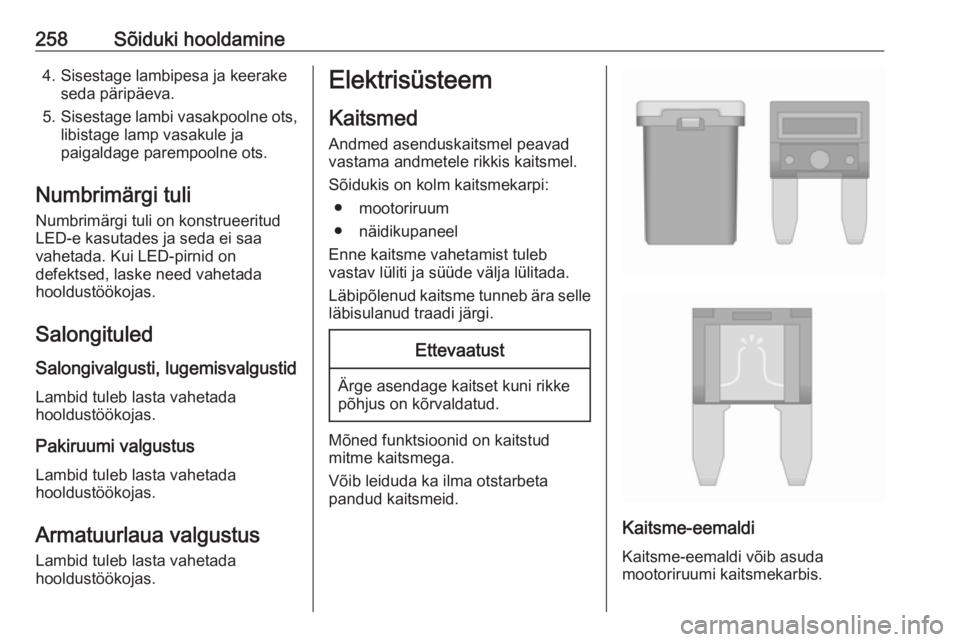

258Sõiduki hooldamine4. Sisestage lambipesa ja keerakeseda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuli on konstrueeritud
LED-e kasutades ja seda ei saa
vahetada. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Salongivalgusti, lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustusLambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
