OPEL INSIGNIA BREAK 2017.75 Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine269Ohutuse tagamiseks on soovitatav, et
sama silla rehvide turvise sügavus ei
erineks enam kui 2 mm.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tuleb tagada, et rataste pöörlemissuund oleks sama kui
varem.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga 6 aasta tagant.
Rehvide vahetus ja ratta suurus
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka
nominaalse rehvirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõidukile.
Pärast teist mõõtu rehvidele
üleminekut lasta vahetada silt
rehvirõhkudega.9 Hoiatus
Sobimatute rehvide või rataste
kasutamine võib põhjustada
õnnetusi ja muuta sõiduki
kasutusloa kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on tehases heaks kiidetud
vastavale sõidukile ja on vastavuses
kõigi ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse rattakilpe ja rehve,
mis ei ole tehases heaks kiidetud, ei
tohi rehvidel olla randiga serva.
Rattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Terasvelgedega sõidukid:
Vargamutrite kasutamisel ärge
ilukilpe paigaldage.

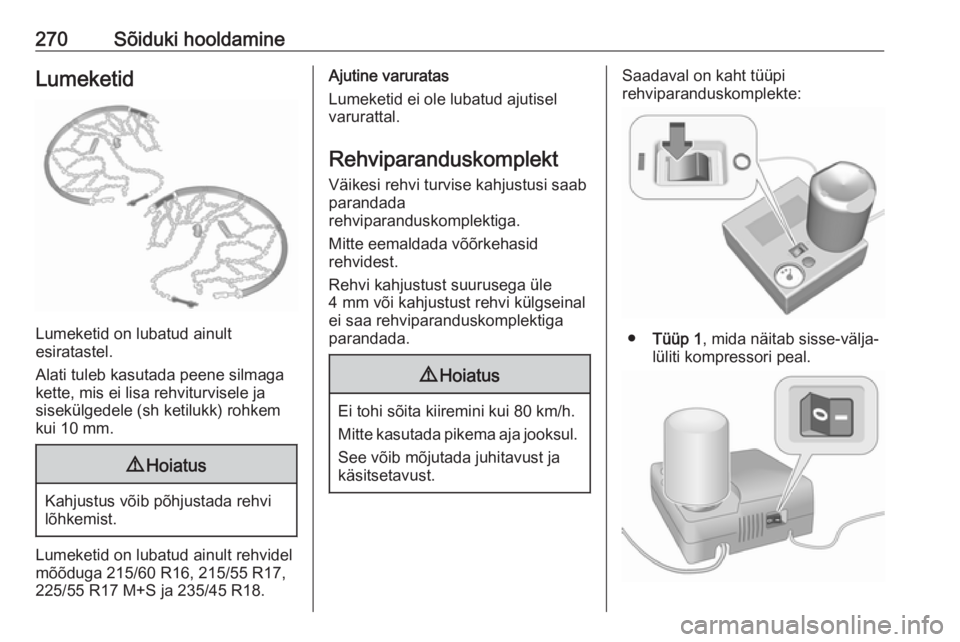

270Sõiduki hooldamineLumeketid
Lumeketid on lubatud ainult
esiratastel.
Alati tuleb kasutada peene silmaga
kette, mis ei lisa rehviturvisele ja sisekülgedele (sh ketilukk) rohkem
kui 10 mm.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumeketid on lubatud ainult rehvidel mõõduga 215/60 R16, 215/55 R17,
225/55 R17 M+S ja 235/45 R18.
Ajutine varuratas
Lumeketid ei ole lubatud ajutisel
varurattal.
Rehviparanduskomplekt Väikesi rehvi turvise kahjustusi saab
parandada
rehviparanduskomplektiga.
Mitte eemaldada võõrkehasid
rehvidest.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa rehviparanduskomplektiga
parandada.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Saadaval on kaht tüüpi
rehviparanduskomplekte:
● Tüüp 1 , mida näitab sisse-välja-
lüliti kompressori peal.

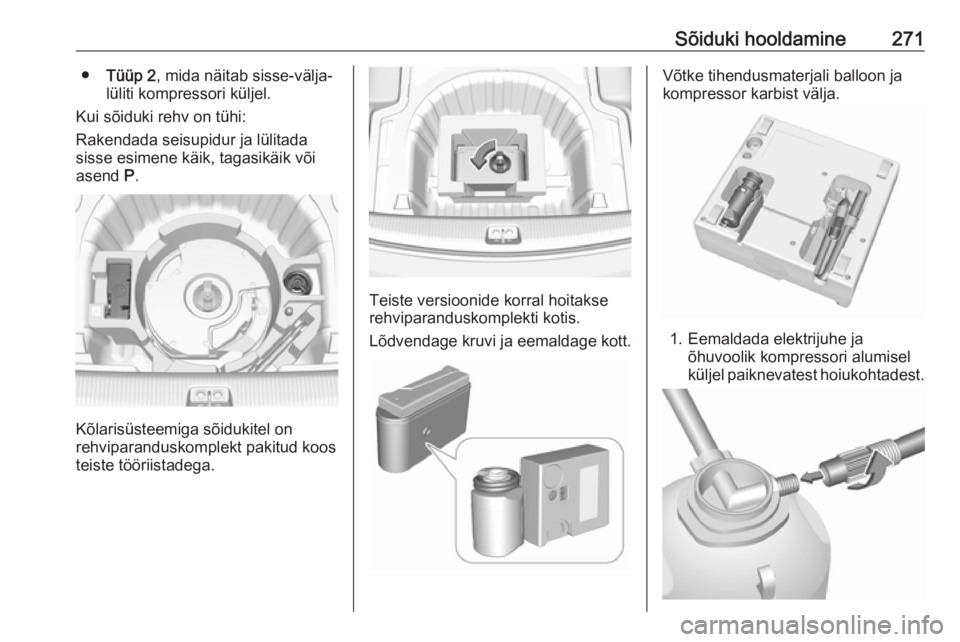

Sõiduki hooldamine271●Tüüp 2 , mida näitab sisse-välja-
lüliti kompressori küljel.
Kui sõiduki rehv on tühi:
Rakendada seisupidur ja lülitada
sisse esimene käik, tagasikäik või
asend P.
Kõlarisüsteemiga sõidukitel on
rehviparanduskomplekt pakitud koos
teiste tööriistadega.
Teiste versioonide korral hoitakse rehviparanduskomplekti kotis.
Lõdvendage kruvi ja eemaldage kott.
Võtke tihendusmaterjali balloon ja
kompressor karbist välja.
1. Eemaldada elektrijuhe ja õhuvoolik kompressori alumisel
küljel paiknevatest hoiukohtadest.

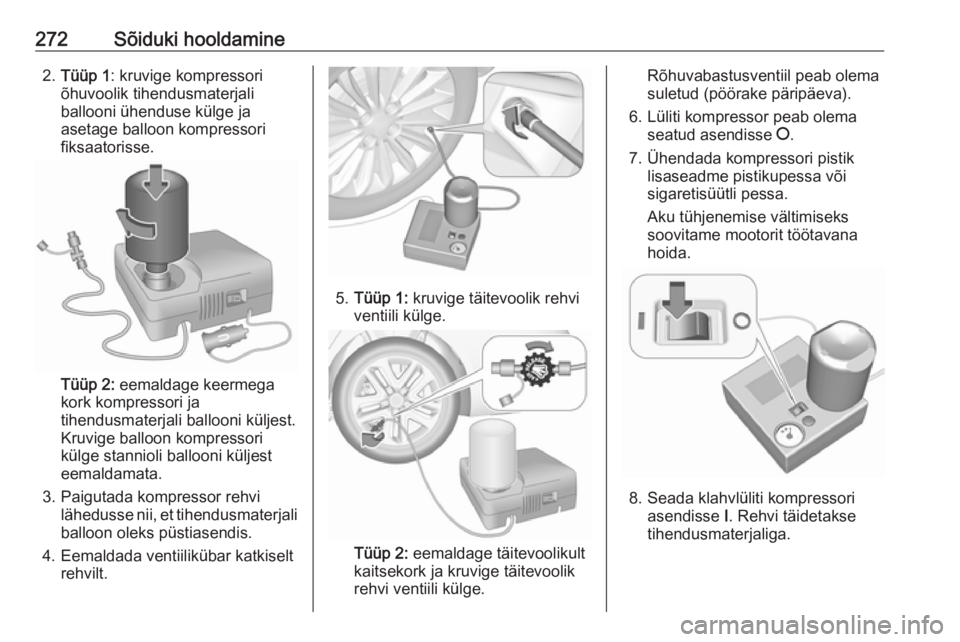

272Sõiduki hooldamine2.Tüüp 1 : kruvige kompressori
õhuvoolik tihendusmaterjali
ballooni ühenduse külge ja
asetage balloon kompressori
fiksaatorisse.
Tüüp 2: eemaldage keermega
kork kompressori ja
tihendusmaterjali ballooni küljest.
Kruvige balloon kompressori külge stannioli ballooni küljest
eemaldamata.
3. Paigutada kompressor rehvi lähedusse nii, et tihendusmaterjali
balloon oleks püstiasendis.
4. Eemaldada ventiilikübar katkiselt rehvilt.
5.Tüüp 1: kruvige täitevoolik rehvi
ventiili külge.
Tüüp 2: eemaldage täitevoolikult
kaitsekork ja kruvige täitevoolik
rehvi ventiili külge.
Rõhuvabastusventiil peab olema
suletud (pöörake päripäeva).
6. Lüliti kompressor peab olema seatud asendisse J.
7. Ühendada kompressori pistik lisaseadme pistikupessa võisigaretisüütli pessa.
Aku tühjenemise vältimiseks
soovitame mootorit töötavana
hoida.
8. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.

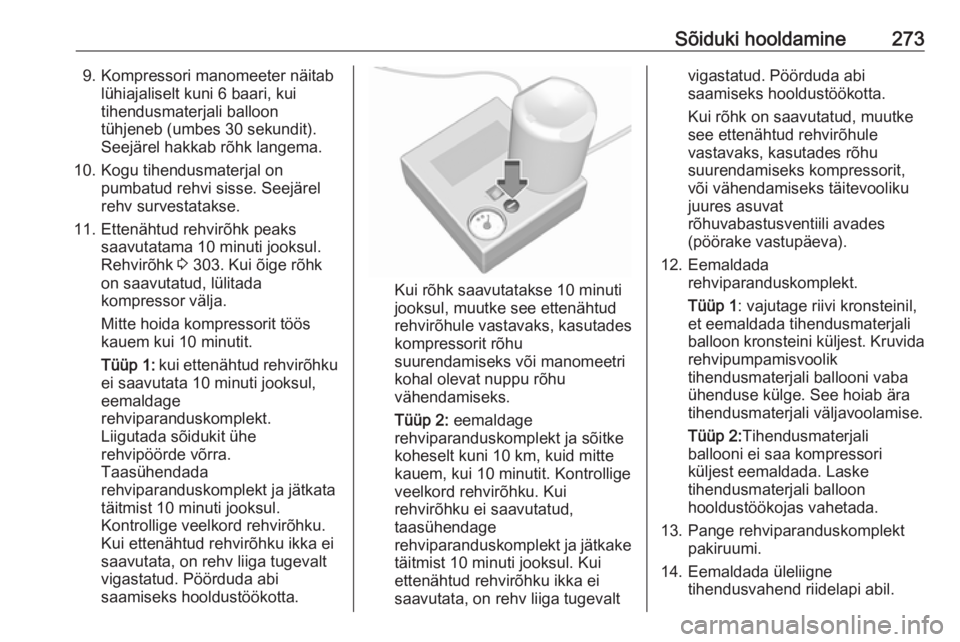

Sõiduki hooldamine2739. Kompressori manomeeter näitablühiajaliselt kuni 6 baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 sekundit).
Seejärel hakkab rõhk langema.
10. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
11. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 303. Kui õige rõhk
on saavutatud, lülitada
kompressor välja.
Mitte hoida kompressorit töös
kauem kui 10 minutit.
Tüüp 1: kui ettenähtud rehvirõhku
ei saavutata 10 minuti jooksul,
eemaldage
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra.
Taasühendada
rehviparanduskomplekt ja jätkata
täitmist 10 minuti jooksul.
Kontrollige veelkord rehvirõhku.
Kui ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
vigastatud. Pöörduda abi
saamiseks hooldustöökotta.
Kui rõhk saavutatakse 10 minuti
jooksul, muutke see ettenähtud
rehvirõhule vastavaks, kasutades
kompressorit rõhu
suurendamiseks või manomeetri
kohal olevat nuppu rõhu
vähendamiseks.
Tüüp 2: eemaldage
rehviparanduskomplekt ja sõitke
koheselt kuni 10 km, kuid mitte
kauem, kui 10 minutit. Kontrollige
veelkord rehvirõhku. Kui
rehvirõhku ei saavutatud,
taasühendage
rehviparanduskomplekt ja jätkake
täitmist 10 minuti jooksul. Kui
ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
vigastatud. Pöörduda abi
saamiseks hooldustöökotta.
Kui rõhk on saavutatud, muutke
see ettenähtud rehvirõhule
vastavaks, kasutades rõhu
suurendamiseks kompressorit,
või vähendamiseks täitevooliku
juures asuvat
rõhuvabastusventiili avades
(pöörake vastupäeva).
12. Eemaldada rehviparanduskomplekt.
Tüüp 1 : vajutage riivi kronsteinil,
et eemaldada tihendusmaterjali
balloon kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Tüüp 2: Tihendusmaterjali
ballooni ei saa kompressori
küljest eemaldada. Laske
tihendusmaterjali balloon
hooldustöökojas vahetada.
13. Pange rehviparanduskomplekt pakiruumi.
14. Eemaldada üleliigne tihendusvahend riidelapi abil.

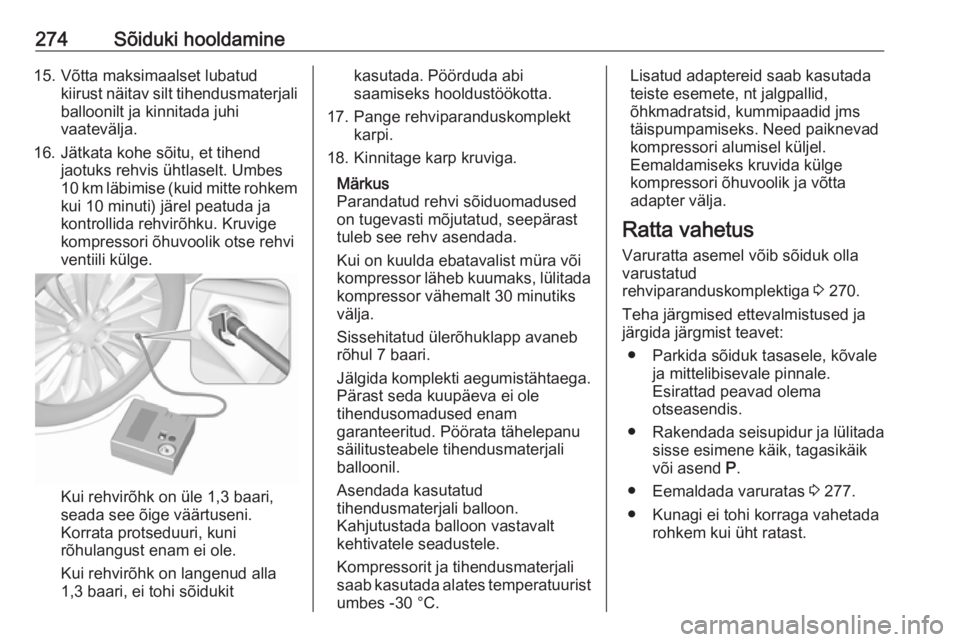

274Sõiduki hooldamine15. Võtta maksimaalset lubatudkiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.
16. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km läbimise (kuid mitte rohkem
kui 10 minuti) järel peatuda ja
kontrollida rehvirõhku. Kruvige
kompressori õhuvoolik otse rehvi
ventiili külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata protseduuri, kuni rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
17. Pange rehviparanduskomplekt karpi.
18. Kinnitage karp kruviga.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb
rõhul 7 baari.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.Lisatud adaptereid saab kasutada
teiste esemete, nt jalgpallid,
õhkmadratsid, kummipaadid jms täispumpamiseks. Need paiknevad
kompressori alumisel küljel.
Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.
Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 270.
Teha järgmised ettevalmistused ja järgida järgmist teavet:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Eemaldada varuratas 3 277.
● Kunagi ei tohi korraga vahetada rohkem kui üht ratast.

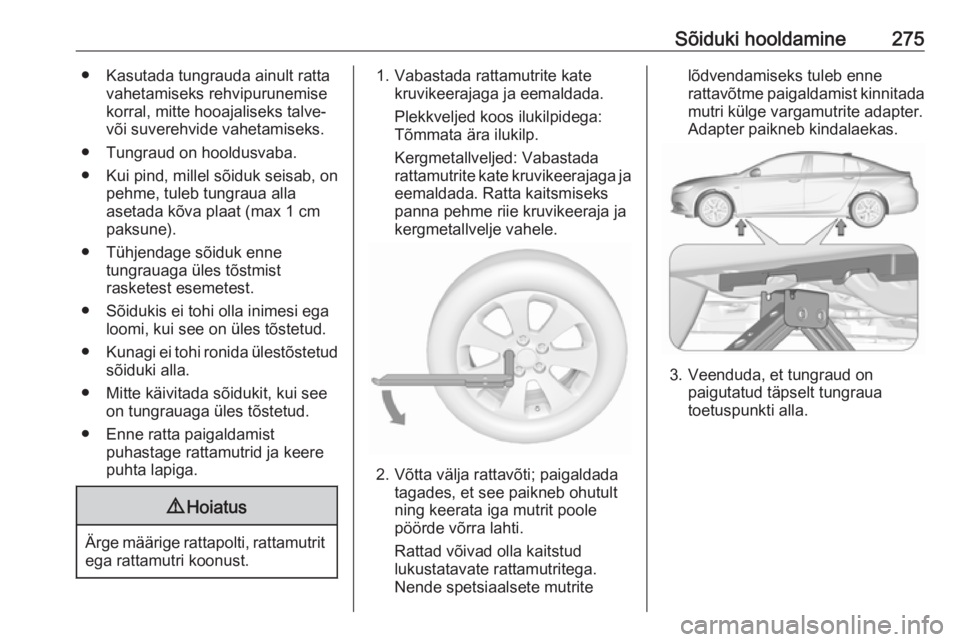

Sõiduki hooldamine275● Kasutada tungrauda ainult rattavahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Mitte käivitada sõidukit, kui see on tungrauaga üles tõstetud.
● Enne ratta paigaldamist puhastage rattamutrid ja keere
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite kate kruvikeerajaga ja eemaldada.
Plekkveljed koos ilukilpidega:
Tõmmata ära ilukilp.
Kergmetallveljed: Vabastada
rattamutrite kate kruvikeerajaga ja
eemaldada. Ratta kaitsmiseks
panna pehme riie kruvikeeraja ja kergmetallvelje vahele.
2. Võtta välja rattavõti; paigaldada tagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge vargamutrite adapter.
Adapter paikneb kindalaekas.
3. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.

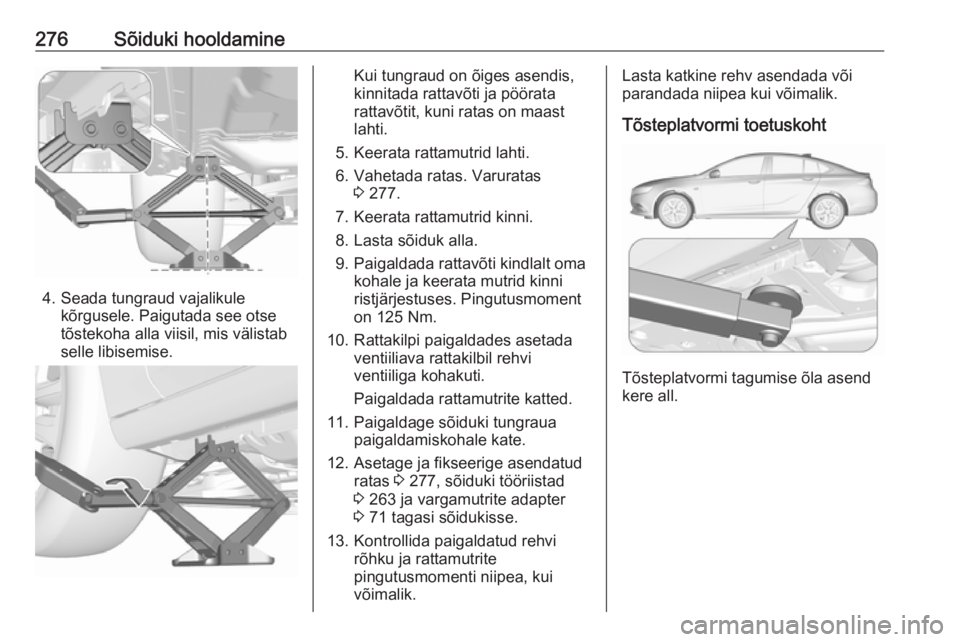

276Sõiduki hooldamine
4. Seada tungraud vajalikulekõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
5. Keerata rattamutrid lahti. 6. Vahetada ratas. Varuratas 3 277.
7. Keerata rattamutrid kinni. 8. Lasta sõiduk alla.
9. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 125 Nm.
10. Rattakilpi paigaldades asetada ventiiliava rattakilbil rehvi
ventiiliga kohakuti.
Paigaldada rattamutrite katted.
11. Paigaldage sõiduki tungraua paigaldamiskohale kate.
12. Asetage ja fikseerige asendatud ratas 3 277, sõiduki tööriistad
3 263 ja vargamutrite adapter
3 71 tagasi sõidukisse.
13. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.Lasta katkine rehv asendada või
parandada niipea kui võimalik.
Tõsteplatvormi toetuskoht
Tõsteplatvormi tagumise õla asend
kere all.

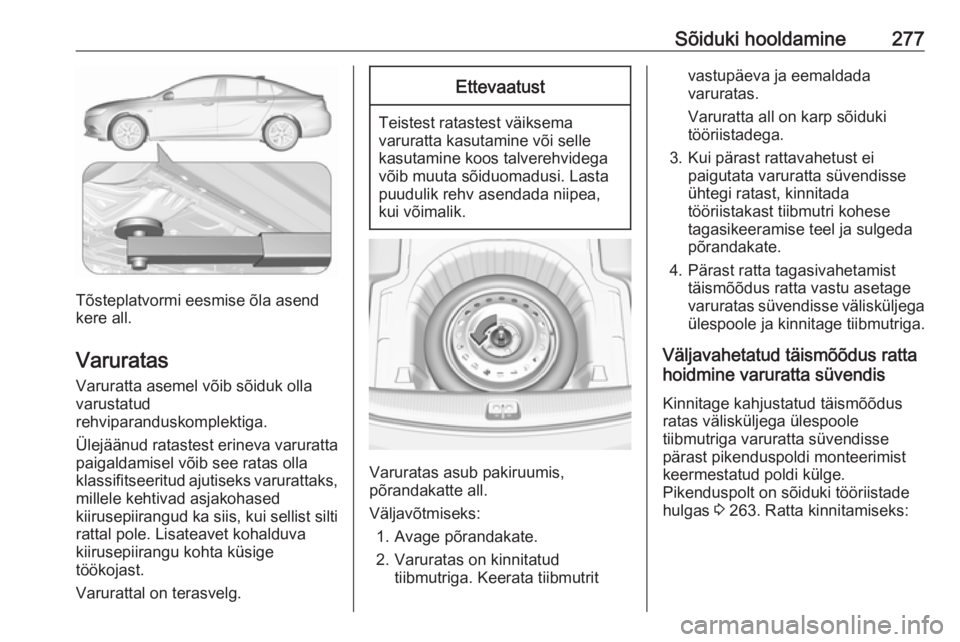

Sõiduki hooldamine277
Tõsteplatvormi eesmise õla asend
kere all.
Varuratas
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks, millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti
rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.
Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub pakiruumis,
põrandakatte all.
Väljavõtmiseks: 1. Avage põrandakate.
2. Varuratas on kinnitatud tiibmutriga. Keerata tiibmutrit
vastupäeva ja eemaldada
varuratas.
Varuratta all on karp sõiduki
tööriistadega.
3. Kui pärast rattavahetust ei paigutata varuratta süvendisse
ühtegi ratast, kinnitada
tööriistakast tiibmutri kohese
tagasikeeramise teel ja sulgeda
põrandakate.
4. Pärast ratta tagasivahetamist täismõõdus ratta vastu asetage
varuratas süvendisse välisküljega
ülespoole ja kinnitage tiibmutriga.
Väljavahetatud täismõõdus ratta
hoidmine varuratta süvendis
Kinnitage kahjustatud täismõõdus
ratas välisküljega ülespoole
tiibmutriga varuratta süvendisse
pärast pikenduspoldi monteerimist
keermestatud poldi külge.
Pikenduspolt on sõiduki tööriistade
hulgas 3 263. Ratta kinnitamiseks:

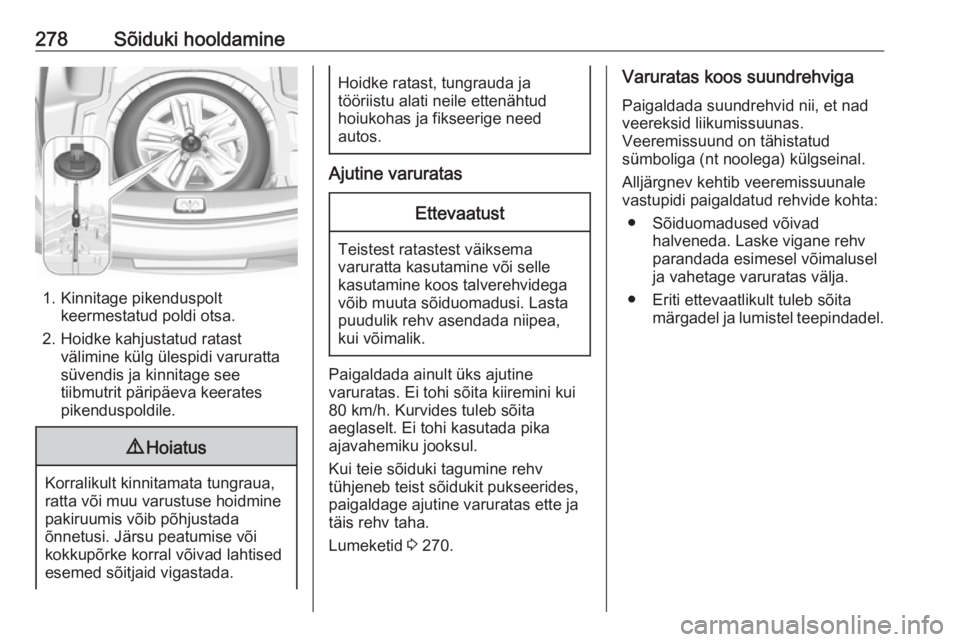

278Sõiduki hooldamine
1. Kinnitage pikenduspoltkeermestatud poldi otsa.
2. Hoidke kahjustatud ratast välimine külg ülespidi varuratta
süvendis ja kinnitage see
tiibmutrit päripäeva keerates
pikenduspoldile.
9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoidke ratast, tungrauda ja
tööriistu alati neile ettenähtud
hoiukohas ja fikseerige need
autos.
Ajutine varuratas
Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.
Kui teie sõiduki tagumine rehv
tühjeneb teist sõidukit pukseerides,
paigaldage ajutine varuratas ette ja
täis rehv taha.
Lumeketid 3 270.
Varuratas koos suundrehviga
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Alljärgnev kehtib veeremissuunale vastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Laske vigane rehv
parandada esimesel võimalusel
ja vahetage varuratas välja.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.
