OPEL INSIGNIA BREAK 2018.5 Manuale di uso e manutenzione (in Italian)

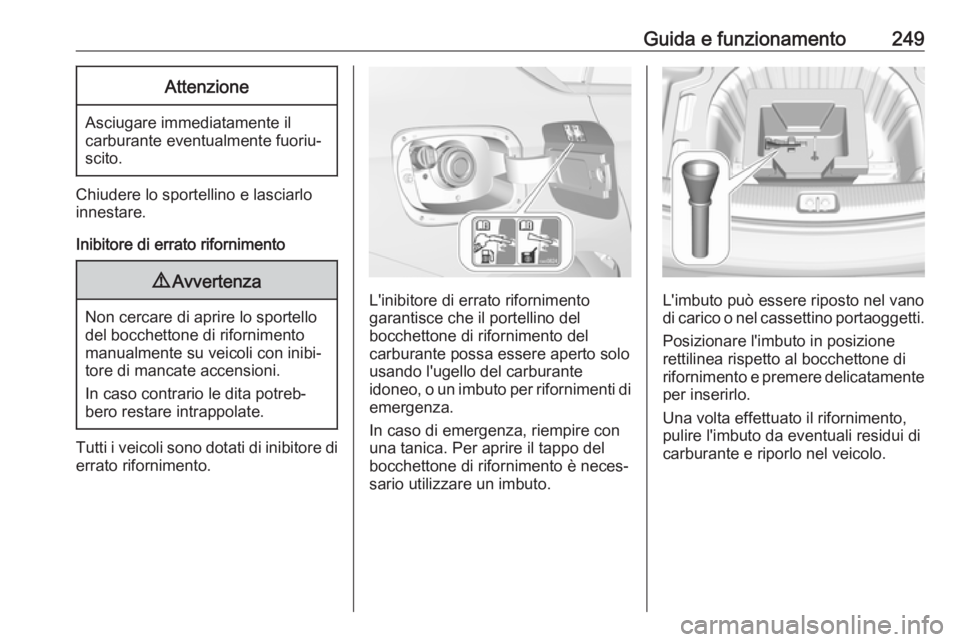

Guida e funzionamento249Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Chiudere lo sportellino e lasciarlo
innestare.
Inibitore di errato rifornimento
9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.
Tutti i veicoli sono dotati di inibitore di
errato rifornimento.
L'inibitore di errato rifornimento
garantisce che il portellino del
bocchettone di rifornimento del
carburante possa essere aperto solo
usando l'ugello del carburante
idoneo, o un imbuto per rifornimenti di
emergenza.
In caso di emergenza, riempire con
una tanica. Per aprire il tappo del
bocchettone di rifornimento è neces‐
sario utilizzare un imbuto.L'imbuto può essere riposto nel vano
di carico o nel cassettino portaoggetti.
Posizionare l'imbuto in posizionerettilinea rispetto al bocchettone di
rifornimento e premere delicatamente
per inserirlo.
Una volta effettuato il rifornimento,
pulire l'imbuto da eventuali residui di carburante e riporlo nel veicolo.

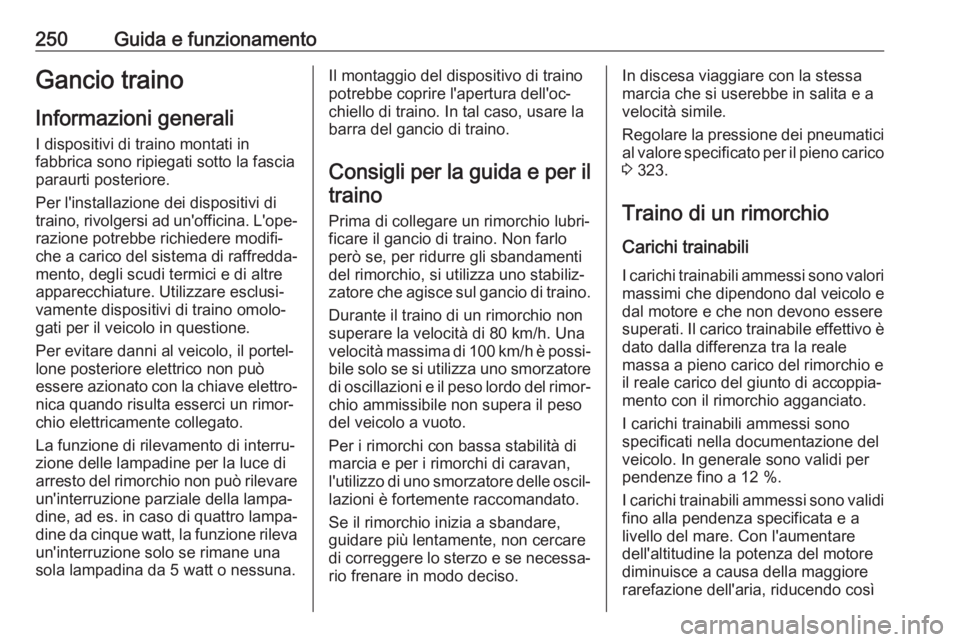

250Guida e funzionamentoGancio trainoInformazioni generali I dispositivi di traino montati in
fabbrica sono ripiegati sotto la fascia
paraurti posteriore.
Per l'installazione dei dispositivi di
traino, rivolgersi ad un'officina. L'ope‐
razione potrebbe richiedere modifi‐
che a carico del sistema di raffredda‐
mento, degli scudi termici e di altre
apparecchiature. Utilizzare esclusi‐
vamente dispositivi di traino omolo‐
gati per il veicolo in questione.
Per evitare danni al veicolo, il portel‐
lone posteriore elettrico non può
essere azionato con la chiave elettro‐ nica quando risulta esserci un rimor‐chio elettricamente collegato.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di quattro lampa‐
dine da cinque watt, la funzione rileva
un'interruzione solo se rimane una
sola lampadina da 5 watt o nessuna.Il montaggio del dispositivo di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In tal caso, usare la
barra del gancio di traino.
Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Durante il traino di un rimorchio non
superare la velocità di 80 km/h. Una
velocità massima di 100 km/h è possi‐
bile solo se si utilizza uno smorzatore
di oscillazioni e il peso lordo del rimor‐ chio ammissibile non supera il peso
del veicolo a vuoto.
Per i rimorchi con bassa stabilità di
marcia e per i rimorchi di caravan,
l'utilizzo di uno smorzatore delle oscil‐
lazioni è fortemente raccomandato.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.In discesa viaggiare con la stessa
marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 323.
Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del veicolo. In generale sono validi per
pendenze fino a 12 %.
I carichi trainabili ammessi sono validi
fino alla pendenza specificata e a
livello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così

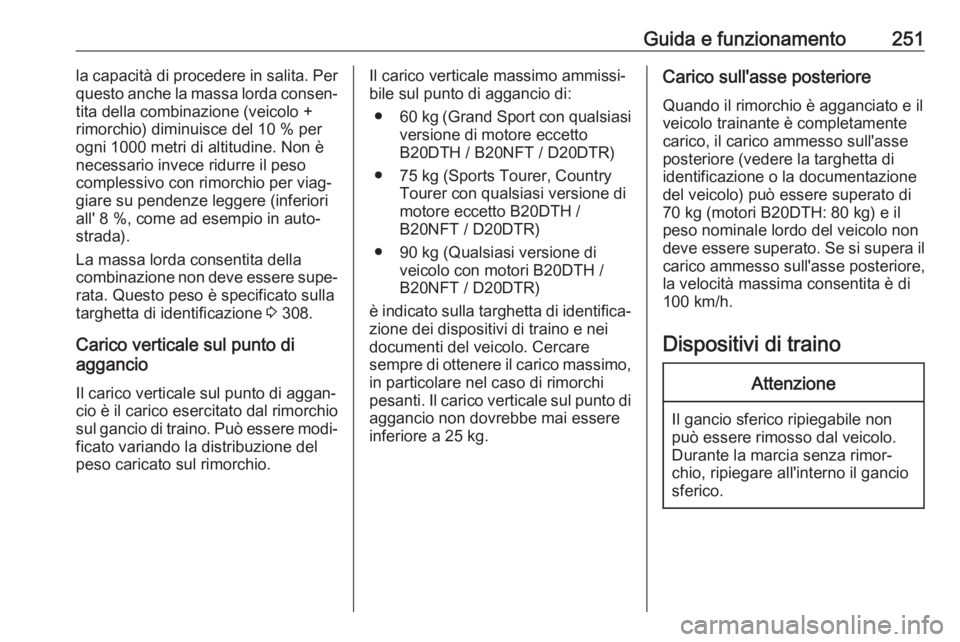

Guida e funzionamento251la capacità di procedere in salita. Per
questo anche la massa lorda consen‐
tita della combinazione (veicolo +
rimorchio) diminuisce del 10 % per
ogni 1000 metri di altitudine. Non è
necessario invece ridurre il peso
complessivo con rimorchio per viag‐
giare su pendenze leggere (inferiori
all' 8 %, come ad esempio in auto‐
strada).
La massa lorda consentita della
combinazione non deve essere supe‐
rata. Questo peso è specificato sulla
targhetta di identificazione 3 308.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐
cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.Il carico verticale massimo ammissi‐
bile sul punto di aggancio di:
● 60 kg (Grand Sport con qualsiasi
versione di motore eccetto
B20DTH / B20NFT / D20DTR)
● 75 kg (Sports Tourer, Country Tourer con qualsiasi versione di
motore eccetto B20DTH /
B20NFT / D20DTR)
● 90 kg (Qualsiasi versione di veicolo con motori B20DTH /
B20NFT / D20DTR)
è indicato sulla targhetta di identifica‐
zione dei dispositivi di traino e nei
documenti del veicolo. Cercare
sempre di ottenere il carico massimo,
in particolare nel caso di rimorchi
pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai essere
inferiore a 25 kg.Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente
carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
70 kg (motori B20DTH: 80 kg) e il
peso nominale lordo del veicolo non
deve essere superato. Se si supera il
carico ammesso sull'asse posteriore,
la velocità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Il gancio sferico ripiegabile non
può essere rimosso dal veicolo.
Durante la marcia senza rimor‐
chio, ripiegare all'interno il gancio sferico.

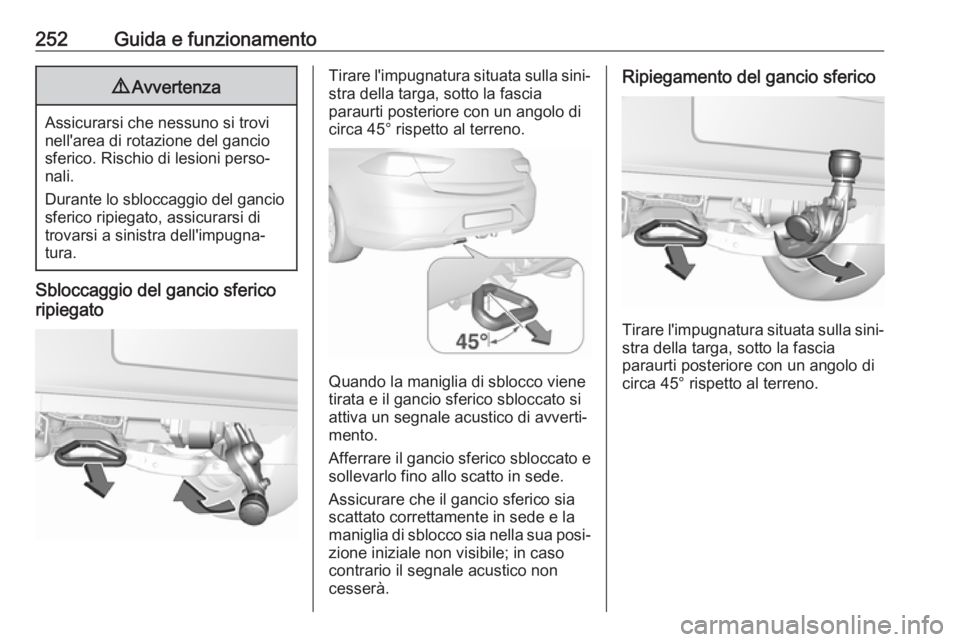

252Guida e funzionamento9Avvertenza
Assicurarsi che nessuno si trovi
nell'area di rotazione del gancio
sferico. Rischio di lesioni perso‐ nali.
Durante lo sbloccaggio del gancio sferico ripiegato, assicurarsi di
trovarsi a sinistra dell'impugna‐
tura.
Sbloccaggio del gancio sferico
ripiegato
Tirare l'impugnatura situata sulla sini‐
stra della targa, sotto la fascia
paraurti posteriore con un angolo di
circa 45° rispetto al terreno.
Quando la maniglia di sblocco viene
tirata e il gancio sferico sbloccato si
attiva un segnale acustico di avverti‐
mento.
Afferrare il gancio sferico sbloccato e sollevarlo fino allo scatto in sede.
Assicurare che il gancio sferico siascattato correttamente in sede e la
maniglia di sblocco sia nella sua posi‐
zione iniziale non visibile; in caso
contrario il segnale acustico non
cesserà.
Ripiegamento del gancio sferico
Tirare l'impugnatura situata sulla sini‐
stra della targa, sotto la fascia
paraurti posteriore con un angolo di
circa 45° rispetto al terreno.

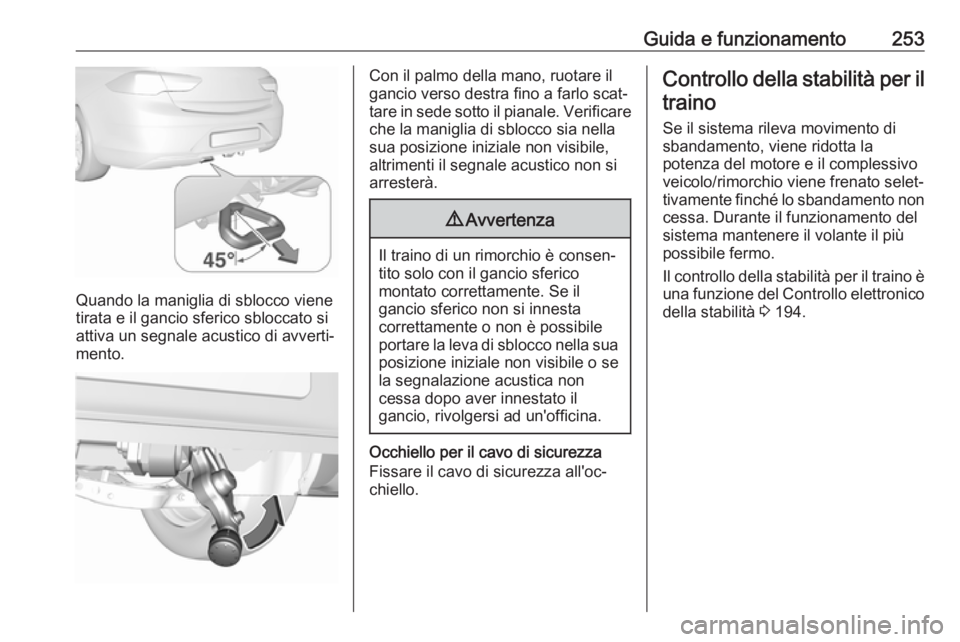

Guida e funzionamento253
Quando la maniglia di sblocco viene
tirata e il gancio sferico sbloccato si
attiva un segnale acustico di avverti‐
mento.
Con il palmo della mano, ruotare il
gancio verso destra fino a farlo scat‐
tare in sede sotto il pianale. Verificare che la maniglia di sblocco sia nella
sua posizione iniziale non visibile,
altrimenti il segnale acustico non si
arresterà.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio sferico
montato correttamente. Se il
gancio sferico non si innesta
correttamente o non è possibile
portare la leva di sblocco nella sua posizione iniziale non visibile o se
la segnalazione acustica non
cessa dopo aver innestato il
gancio, rivolgersi ad un'officina.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Controllo della stabilità per il
traino
Se il sistema rileva movimento di sbandamento, viene ridotta la
potenza del motore e il complessivo
veicolo/rimorchio viene frenato selet‐
tivamente finché lo sbandamento non
cessa. Durante il funzionamento del
sistema mantenere il volante il più
possibile fermo.
Il controllo della stabilità per il traino è una funzione del Controllo elettronico
della stabilità 3 194.

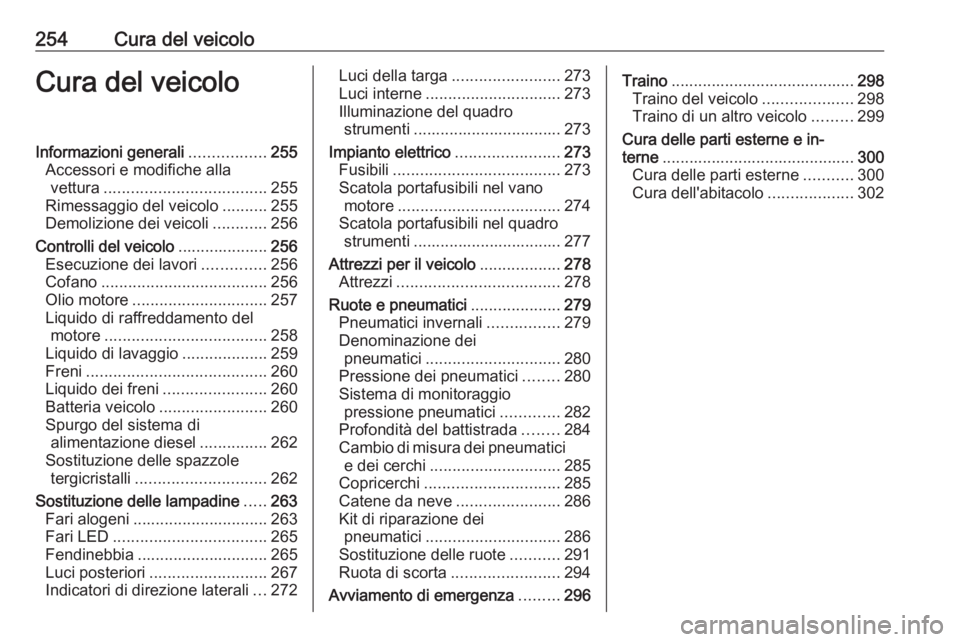

254Cura del veicoloCura del veicoloInformazioni generali.................255
Accessori e modifiche alla vettura .................................... 255
Rimessaggio del veicolo ..........255
Demolizione dei veicoli ............256
Controlli del veicolo ....................256
Esecuzione dei lavori ..............256
Cofano ..................................... 256
Olio motore .............................. 257
Liquido di raffreddamento del motore .................................... 258
Liquido di lavaggio ...................259
Freni ........................................ 260
Liquido dei freni .......................260
Batteria veicolo ........................260
Spurgo del sistema di alimentazione diesel ...............262
Sostituzione delle spazzole tergicristalli ............................. 262
Sostituzione delle lampadine .....263
Fari alogeni .............................. 263
Fari LED .................................. 265
Fendinebbia ............................. 265
Luci posteriori .......................... 267
Indicatori di direzione laterali ...272Luci della targa ........................ 273
Luci interne .............................. 273
Illuminazione del quadro strumenti ................................. 273
Impianto elettrico .......................273
Fusibili ..................................... 273
Scatola portafusibili nel vano motore .................................... 274
Scatola portafusibili nel quadro strumenti ................................. 277
Attrezzi per il veicolo ..................278
Attrezzi .................................... 278
Ruote e pneumatici ....................279
Pneumatici invernali ................279
Denominazione dei pneumatici .............................. 280
Pressione dei pneumatici ........280
Sistema di monitoraggio pressione pneumatici .............282
Profondità del battistrada ........284
Cambio di misura dei pneumatici e dei cerchi ............................. 285
Copricerchi .............................. 285
Catene da neve .......................286
Kit di riparazione dei pneumatici .............................. 286
Sostituzione delle ruote ...........291
Ruota di scorta ........................ 294
Avviamento di emergenza .........296Traino ......................................... 298
Traino del veicolo ....................298
Traino di un altro veicolo .........299
Cura delle parti esterne e in‐
terne ........................................... 300
Cura delle parti esterne ...........300
Cura dell'abitacolo ...................302

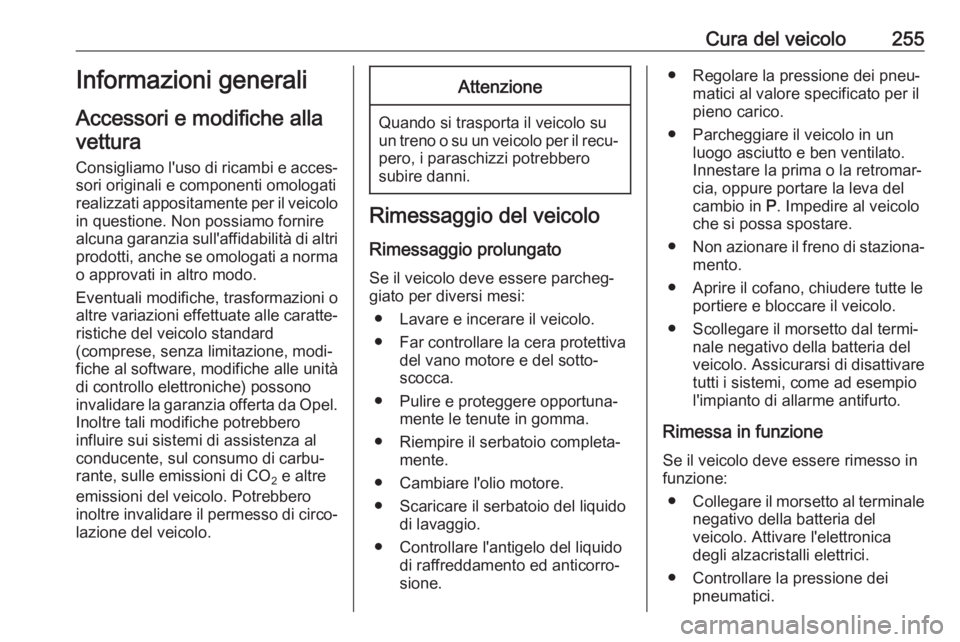

Cura del veicolo255Informazioni generali
Accessori e modifiche alla vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel. Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo. Potrebbero inoltre invalidare il permesso di circo‐ lazione del veicolo.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva del
cambio in P. Impedire al veicolo
che si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.

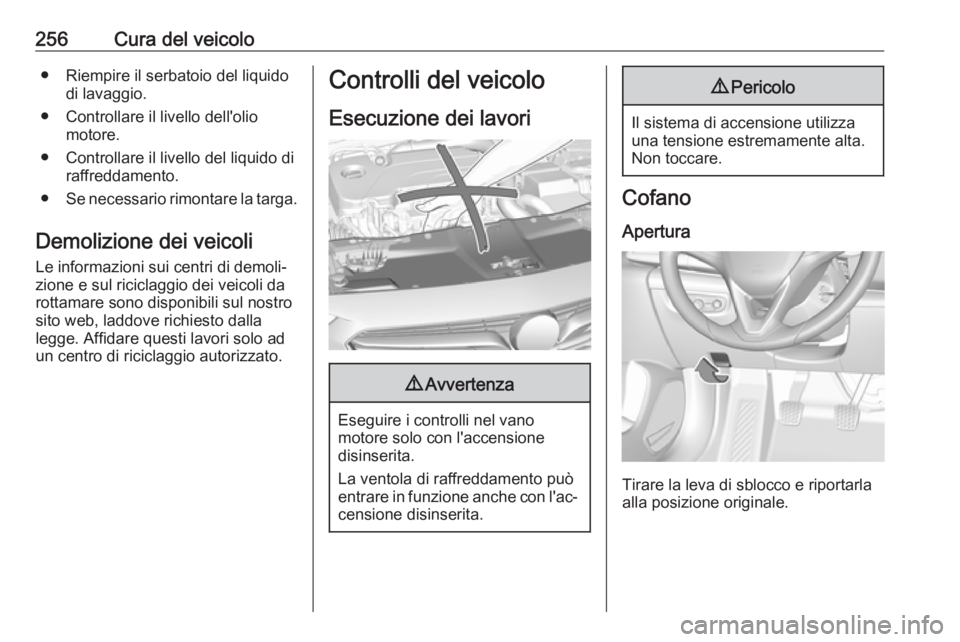

256Cura del veicolo● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

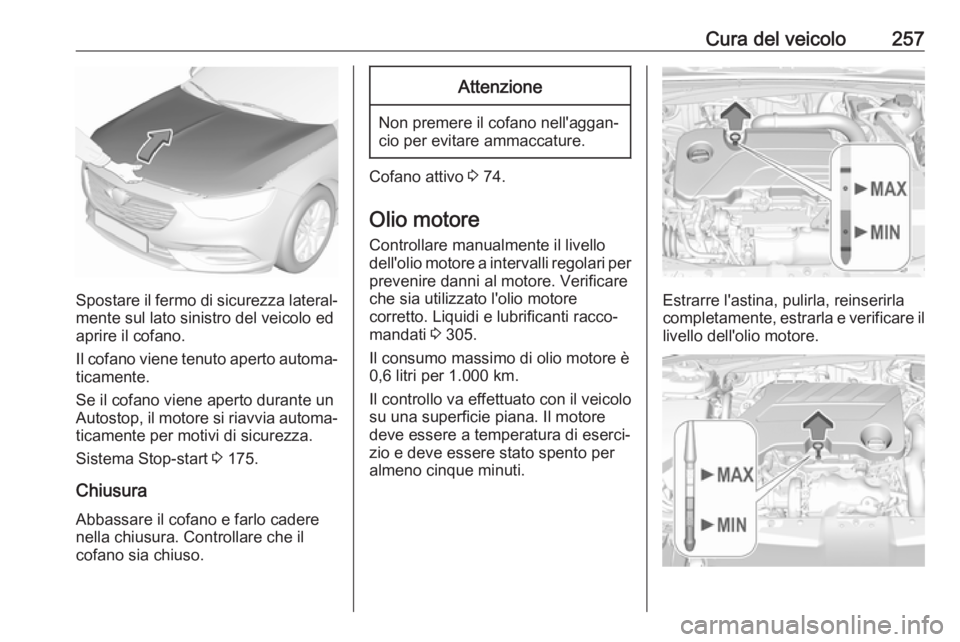

Cura del veicolo257
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto aperto automa‐
ticamente.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐ ticamente per motivi di sicurezza.
Sistema Stop-start 3 175.
Chiusura Abbassare il cofano e farlo cadere
nella chiusura. Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Cofano attivo 3 74.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari per
prevenire danni al motore. Verificare
che sia utilizzato l'olio motore
corretto. Liquidi e lubrificanti racco‐
mandati 3 305.
Il consumo massimo di olio motore è
0,6 litri per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina, pulirla, reinserirla
completamente, estrarla e verificare il livello dell'olio motore.

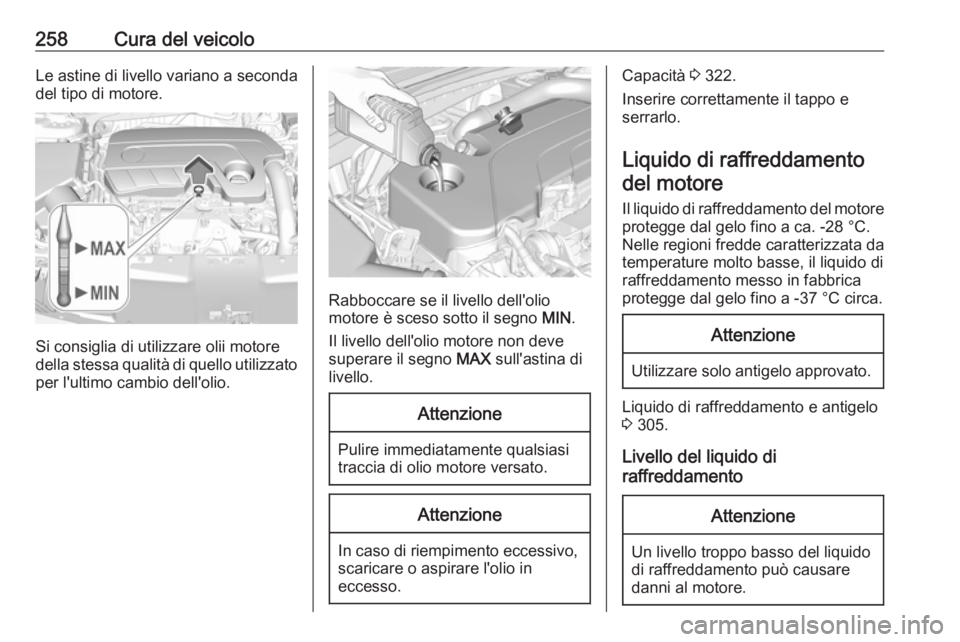

258Cura del veicoloLe astine di livello variano a seconda
del tipo di motore.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.
Il livello dell'olio motore non deve
superare il segno MAX sull'astina di
livello.
Attenzione
Pulire immediatamente qualsiasi
traccia di olio motore versato.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in
eccesso.
Capacità 3 322.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamentodel motore
Il liquido di raffreddamento del motore protegge dal gelo fino a ca. -28 °C.
Nelle regioni fredde caratterizzata da
temperature molto basse, il liquido di
raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 305.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
