OPEL INSIGNIA BREAK 2018.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2018.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2018.5Pages: 349, PDF Dimensioni: 9.29 MB
Page 241 of 349

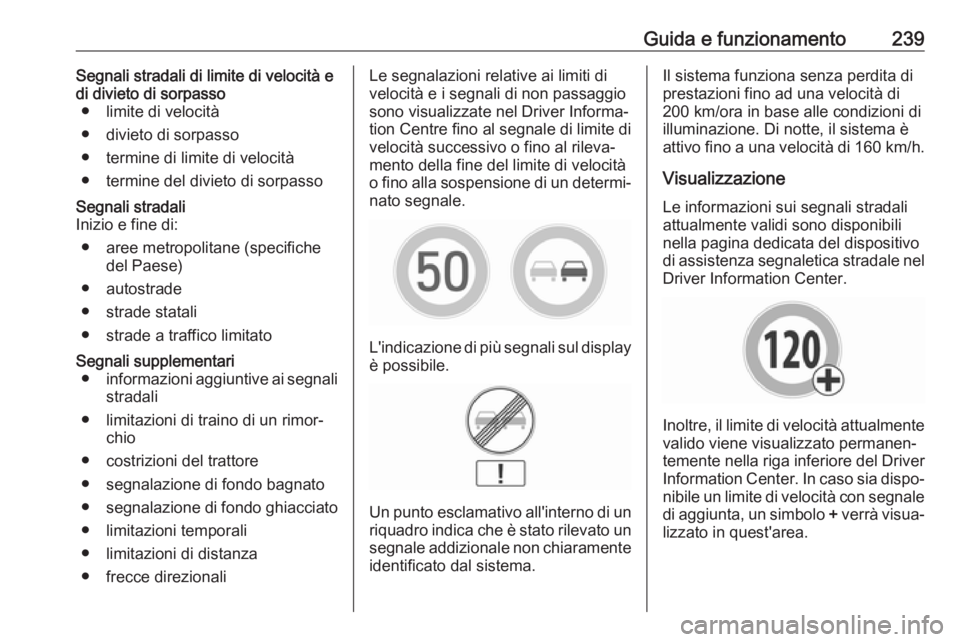

Guida e funzionamento239Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso
● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● limitazioni temporali
● limitazioni di distanza
● frecce direzionaliLe segnalazioni relative ai limiti di
velocità e i segnali di non passaggio sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di
velocità successivo o fino al rileva‐
mento della fine del limite di velocità
o fino alla sospensione di un determi‐ nato segnale.
L'indicazione di più segnali sul displayè possibile.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un segnale addizionale non chiaramente
identificato dal sistema.
Il sistema funziona senza perdita di
prestazioni fino ad una velocità di
200 km/ora in base alle condizioni di
illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Visualizzazione Le informazioni sui segnali stradali
attualmente validi sono disponibili
nella pagina dedicata del dispositivo di assistenza segnaletica stradale nel
Driver Information Center.
Inoltre, il limite di velocità attualmente valido viene visualizzato permanen‐
temente nella riga inferiore del Driver
Information Center. In caso sia dispo‐ nibile un limite di velocità con segnale
di aggiunta, un simbolo + verrà visua‐
lizzato in quest'area.
Page 242 of 349

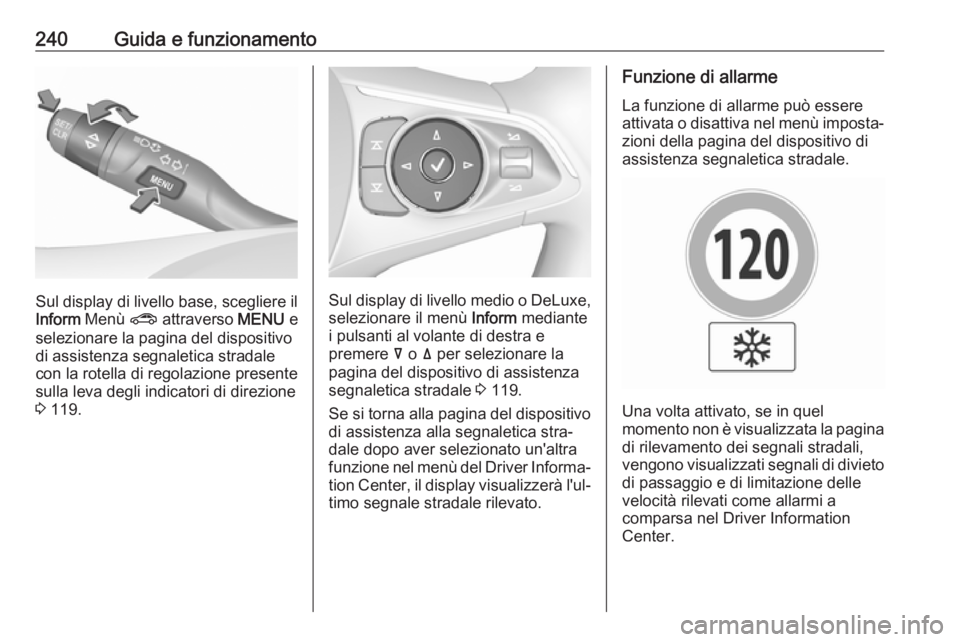

240Guida e funzionamento
Sul display di livello base, scegliere il
Inform Menù ? attraverso MENU e
selezionare la pagina del dispositivo
di assistenza segnaletica stradale con la rotella di regolazione presente
sulla leva degli indicatori di direzione
3 119.Sul display di livello medio o DeLuxe,
selezionare il menù Inform mediante
i pulsanti al volante di destra e
premere å o ä per selezionare la
pagina del dispositivo di assistenza
segnaletica stradale 3 119.
Se si torna alla pagina del dispositivo di assistenza alla segnaletica stra‐
dale dopo aver selezionato un'altra
funzione nel menù del Driver Informa‐
tion Center, il display visualizzerà l'ul‐ timo segnale stradale rilevato.
Funzione di allarme
La funzione di allarme può essere
attivata o disattiva nel menù imposta‐
zioni della pagina del dispositivo di
assistenza segnaletica stradale.
Una volta attivato, se in quel
momento non è visualizzata la pagina di rilevamento dei segnali stradali,
vengono visualizzati segnali di divieto
di passaggio e di limitazione delle
velocità rilevati come allarmi a
comparsa nel Driver Information
Center.
Page 243 of 349

Guida e funzionamento241

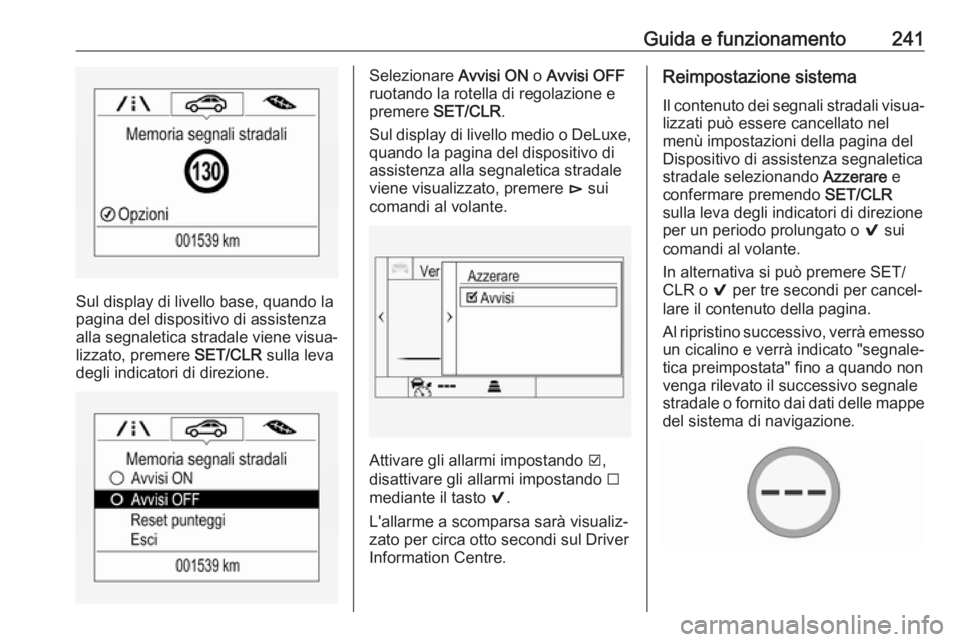

Sul display di livello base, quando la
pagina del dispositivo di assistenza
alla segnaletica stradale viene visua‐
lizzato, premere SET/CLR sulla leva
degli indicatori di direzione.
Selezionare Avvisi ON o Avvisi OFF
ruotando la rotella di regolazione e
premere SET/CLR .
Sul display di livello medio o DeLuxe, quando la pagina del dispositivo di
assistenza alla segnaletica stradale
viene visualizzato, premere é sui
comandi al volante.
Attivare gli allarmi impostando J,
disattivare gli allarmi impostando I
mediante il tasto 9.
L'allarme a scomparsa sarà visualiz‐ zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema
Il contenuto dei segnali stradali visua‐
lizzati può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Azzerare e
confermare premendo SET/CLR
sulla leva degli indicatori di direzione
per un periodo prolungato o 9 sui
comandi al volante.
In alternativa si può premere SET/
CLR o 9 per tre secondi per cancel‐
lare il contenuto della pagina.
Al ripristino successivo, verrà emesso un cicalino e verrà indicato "segnale‐
tica preimpostata" fino a quando non
venga rilevato il successivo segnale
stradale o fornito dai dati delle mappe
del sistema di navigazione.
Page 244 of 349

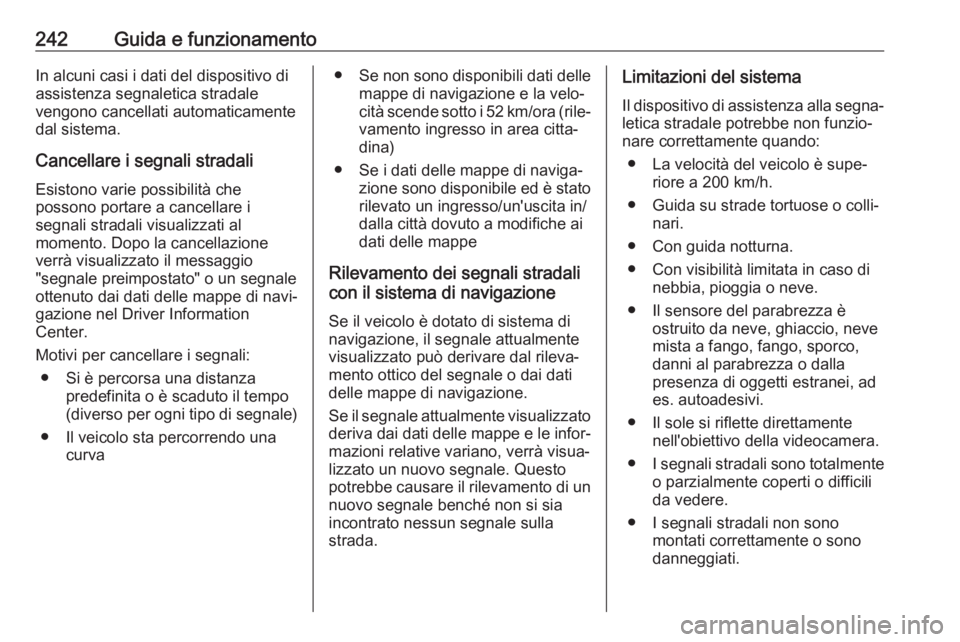

242Guida e funzionamentoIn alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali
Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo la cancellazione
verrà visualizzato il messaggio
"segnale preimpostato" o un segnale
ottenuto dai dati delle mappe di navi‐
gazione nel Driver Information
Center.
Motivi per cancellare i segnali: ● Si è percorsa una distanza predefinita o è scaduto il tempo
(diverso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva●Se non sono disponibili dati delle
mappe di navigazione e la velo‐
cità scende sotto i 52 km/ora (rile‐ vamento ingresso in area citta‐
dina)
● Se i dati delle mappe di naviga‐ zione sono disponibile ed è stato
rilevato un ingresso/un'uscita in/ dalla città dovuto a modifiche ai
dati delle mappe
Rilevamento dei segnali stradali con il sistema di navigazione
Se il veicolo è dotato di sistema di
navigazione, il segnale attualmente
visualizzato può derivare dal rileva‐
mento ottico del segnale o dai dati
delle mappe di navigazione.
Se il segnale attualmente visualizzato
deriva dai dati delle mappe e le infor‐ mazioni relative variano, verrà visua‐
lizzato un nuovo segnale. Questo
potrebbe causare il rilevamento di un
nuovo segnale benché non si sia
incontrato nessun segnale sulla
strada.Limitazioni del sistema
Il dispositivo di assistenza alla segna‐ letica stradale potrebbe non funzio‐
nare correttamente quando:
● La velocità del veicolo è supe‐ riore a 200 km/h.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.
● Il sole si riflette direttamente nell'obiettivo della videocamera.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● I segnali stradali non sono montati correttamente o sono
danneggiati.
Page 245 of 349

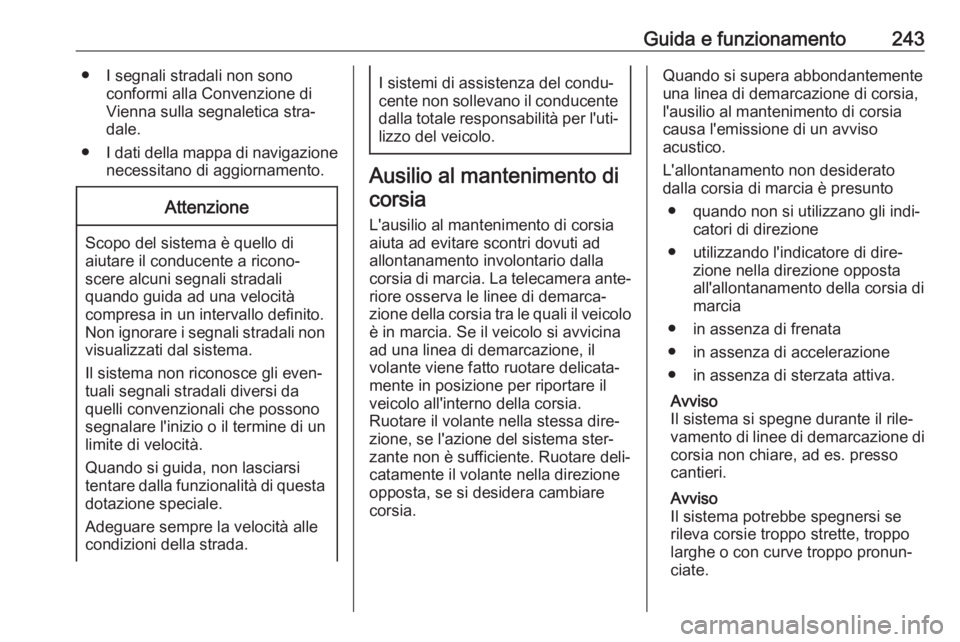

Guida e funzionamento243● I segnali stradali non sonoconformi alla Convenzione di
Vienna sulla segnaletica stra‐ dale.
● I dati della mappa di navigazione
necessitano di aggiornamento.Attenzione
Scopo del sistema è quello di
aiutare il conducente a ricono‐
scere alcuni segnali stradali
quando guida ad una velocità
compresa in un intervallo definito.
Non ignorare i segnali stradali non visualizzati dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente dalla totale responsabilità per l'uti‐
lizzo del veicolo.
Ausilio al mantenimento di
corsia
L'ausilio al mantenimento di corsia aiuta ad evitare scontri dovuti ad
allontanamento involontario dalla
corsia di marcia. La telecamera ante‐ riore osserva le linee di demarca‐
zione della corsia tra le quali il veicolo
è in marcia. Se il veicolo si avvicina
ad una linea di demarcazione, il
volante viene fatto ruotare delicata‐
mente in posizione per riportare il
veicolo all'interno della corsia.
Ruotare il volante nella stessa dire‐
zione, se l'azione del sistema ster‐ zante non è sufficiente. Ruotare deli‐
catamente il volante nella direzione
opposta, se si desidera cambiare corsia.
Quando si supera abbondantemente
una linea di demarcazione di corsia,
l'ausilio al mantenimento di corsia
causa l'emissione di un avviso
acustico.
L'allontanamento non desiderato
dalla corsia di marcia è presunto
● quando non si utilizzano gli indi‐ catori di direzione
● utilizzando l'indicatore di dire‐ zione nella direzione opposta
all'allontanamento della corsia di
marcia
● in assenza di frenata
● in assenza di accelerazione
● in assenza di sterzata attiva.
Avviso
Il sistema si spegne durante il rile‐ vamento di linee di demarcazione di corsia non chiare, ad es. presso
cantieri.
Avviso
Il sistema potrebbe spegnersi se
rileva corsie troppo strette, troppo
larghe o con curve troppo pronun‐
ciate.
Page 246 of 349

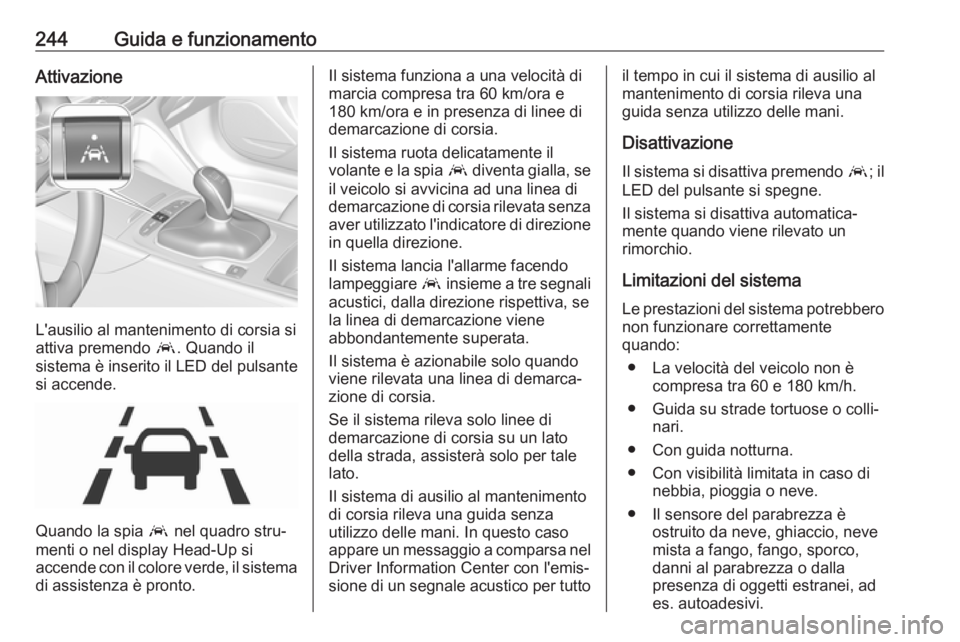

244Guida e funzionamentoAttivazione
L'ausilio al mantenimento di corsia si
attiva premendo a. Quando il
sistema è inserito il LED del pulsante
si accende.
Quando la spia a nel quadro stru‐
menti o nel display Head-Up si
accende con il colore verde, il sistema
di assistenza è pronto.
Il sistema funziona a una velocità di
marcia compresa tra 60 km/ora e
180 km/ora e in presenza di linee di
demarcazione di corsia.
Il sistema ruota delicatamente il
volante e la spia a diventa gialla, se
il veicolo si avvicina ad una linea di
demarcazione di corsia rilevata senza aver utilizzato l'indicatore di direzione
in quella direzione.
Il sistema lancia l'allarme facendo
lampeggiare a insieme a tre segnali
acustici, dalla direzione rispettiva, se
la linea di demarcazione viene
abbondantemente superata.
Il sistema è azionabile solo quando
viene rilevata una linea di demarca‐
zione di corsia.
Se il sistema rileva solo linee di
demarcazione di corsia su un lato
della strada, assisterà solo per tale lato.
Il sistema di ausilio al mantenimento
di corsia rileva una guida senza
utilizzo delle mani. In questo caso
appare un messaggio a comparsa nel
Driver Information Center con l'emis‐
sione di un segnale acustico per tuttoil tempo in cui il sistema di ausilio al
mantenimento di corsia rileva una
guida senza utilizzo delle mani.
Disattivazione Il sistema si disattiva premendo a; il
LED del pulsante si spegne.
Il sistema si disattiva automatica‐
mente quando viene rilevato un
rimorchio.
Limitazioni del sistema
Le prestazioni del sistema potrebbero
non funzionare correttamente
quando:
● La velocità del veicolo non è compresa tra 60 e 180 km/h.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.
Page 247 of 349

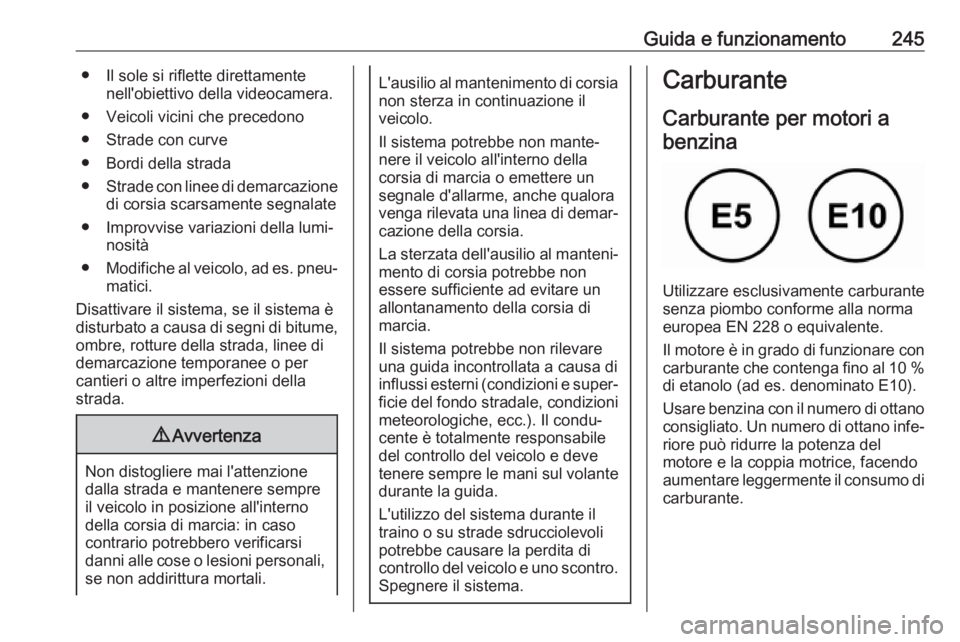

Guida e funzionamento245● Il sole si riflette direttamentenell'obiettivo della videocamera.
● Veicoli vicini che precedono
● Strade con curve
● Bordi della strada
● Strade con linee di demarcazione
di corsia scarsamente segnalate
● Improvvise variazioni della lumi‐ nosità
● Modifiche al veicolo, ad es. pneu‐
matici.
Disattivare il sistema, se il sistema è
disturbato a causa di segni di bitume, ombre, rotture della strada, linee didemarcazione temporanee o per
cantieri o altre imperfezioni della
strada.9 Avvertenza
Non distogliere mai l'attenzione
dalla strada e mantenere sempre
il veicolo in posizione all'interno
della corsia di marcia: in caso
contrario potrebbero verificarsi
danni alle cose o lesioni personali, se non addirittura mortali.
L'ausilio al mantenimento di corsia non sterza in continuazione il
veicolo.
Il sistema potrebbe non mante‐
nere il veicolo all'interno della
corsia di marcia o emettere un
segnale d'allarme, anche qualora
venga rilevata una linea di demar‐
cazione della corsia.
La sterzata dell'ausilio al manteni‐
mento di corsia potrebbe non
essere sufficiente ad evitare un
allontanamento della corsia di
marcia.
Il sistema potrebbe non rilevare
una guida incontrollata a causa di
influssi esterni (condizioni e super‐ ficie del fondo stradale, condizioni
meteorologiche, ecc.). Il condu‐
cente è totalmente responsabile
del controllo del veicolo e deve tenere sempre le mani sul volante durante la guida.
L'utilizzo del sistema durante il
traino o su strade sdrucciolevoli
potrebbe causare la perdita di
controllo del veicolo e uno scontro.
Spegnere il sistema.Carburante
Carburante per motori a benzina
Utilizzare esclusivamente carburante
senza piombo conforme alla norma
europea EN 228 o equivalente.
Il motore è in grado di funzionare con carburante che contenga fino al 10 %di etanolo (ad es. denominato E10).
Usare benzina con il numero di ottano
consigliato. Un numero di ottano infe‐
riore può ridurre la potenza del
motore e la coppia motrice, facendo
aumentare leggermente il consumo di carburante.
Page 248 of 349

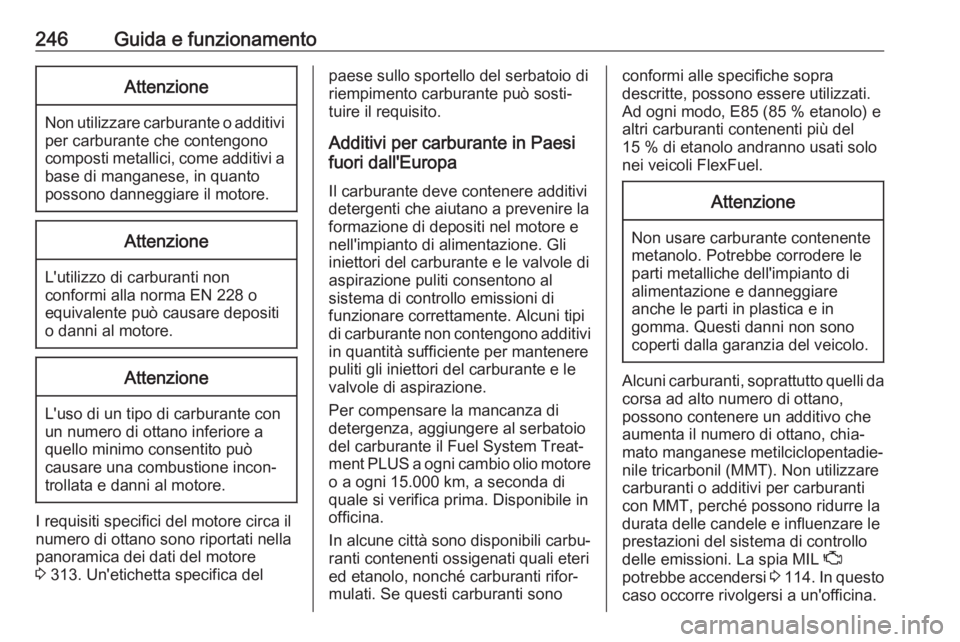

246Guida e funzionamentoAttenzione
Non utilizzare carburante o additiviper carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.
Attenzione
L'utilizzo di carburanti non
conformi alla norma EN 228 o
equivalente può causare depositi
o danni al motore.
Attenzione
L'uso di un tipo di carburante con
un numero di ottano inferiore a
quello minimo consentito può
causare una combustione incon‐ trollata e danni al motore.
I requisiti specifici del motore circa il
numero di ottano sono riportati nella
panoramica dei dati del motore
3 313. Un'etichetta specifica del
paese sullo sportello del serbatoio di
riempimento carburante può sosti‐
tuire il requisito.
Additivi per carburante in Paesi
fuori dall'Europa
Il carburante deve contenere additivi
detergenti che aiutano a prevenire la
formazione di depositi nel motore e
nell'impianto di alimentazione. Gli
iniettori del carburante e le valvole di
aspirazione puliti consentono al
sistema di controllo emissioni di
funzionare correttamente. Alcuni tipi
di carburante non contengono additivi in quantità sufficiente per mantenere
puliti gli iniettori del carburante e le
valvole di aspirazione.
Per compensare la mancanza di
detergenza, aggiungere al serbatoio
del carburante il Fuel System Treat‐
ment PLUS a ogni cambio olio motore o a ogni 15.000 km, a seconda di
quale si verifica prima. Disponibile in
officina.
In alcune città sono disponibili carbu‐
ranti contenenti ossigenati quali eteri
ed etanolo, nonché carburanti rifor‐
mulati. Se questi carburanti sonoconformi alle specifiche sopra
descritte, possono essere utilizzati.
Ad ogni modo, E85 (85 % etanolo) e
altri carburanti contenenti più del
15 % di etanolo andranno usati solo
nei veicoli FlexFuel.Attenzione
Non usare carburante contenente
metanolo. Potrebbe corrodere le
parti metalliche dell'impianto di
alimentazione e danneggiare
anche le parti in plastica e in
gomma. Questi danni non sono
coperti dalla garanzia del veicolo.
Alcuni carburanti, soprattutto quelli da
corsa ad alto numero di ottano,
possono contenere un additivo che
aumenta il numero di ottano, chia‐
mato manganese metilciclopentadie‐
nile tricarbonil (MMT). Non utilizzare
carburanti o additivi per carburanti
con MMT, perché possono ridurre la
durata delle candele e influenzare le
prestazioni del sistema di controllo
delle emissioni. La spia MIL Z
potrebbe accendersi 3 114 . In questo
caso occorre rivolgersi a un'officina.
Page 249 of 349

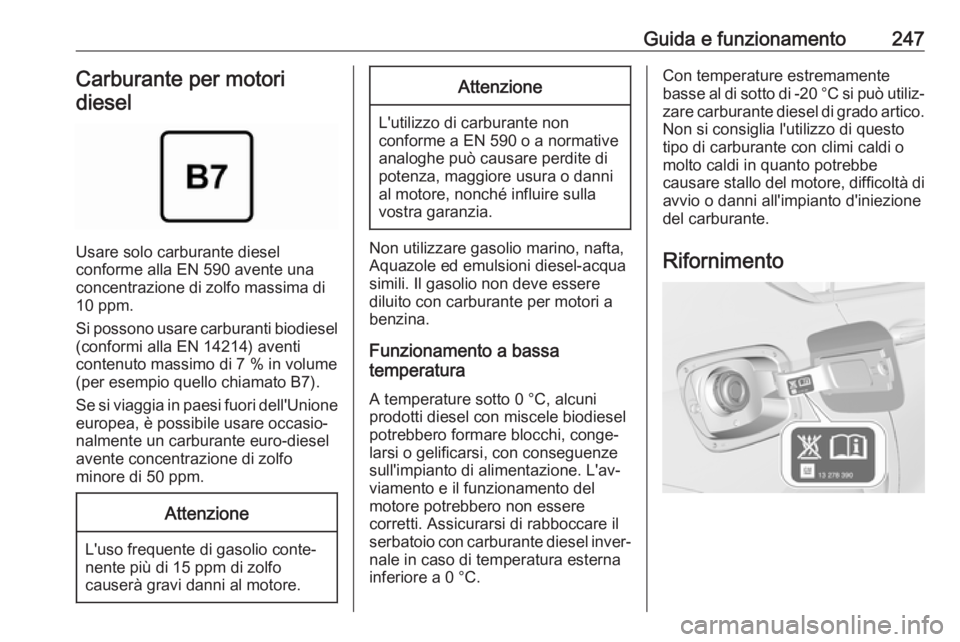

Guida e funzionamento247Carburante per motoridiesel
Usare solo carburante diesel
conforme alla EN 590 avente una
concentrazione di zolfo massima di
10 ppm.
Si possono usare carburanti biodiesel (conformi alla EN 14214) aventi
contenuto massimo di 7 % in volume
(per esempio quello chiamato B7).
Se si viaggia in paesi fuori dell'Unione
europea, è possibile usare occasio‐
nalmente un carburante euro-diesel
avente concentrazione di zolfo
minore di 50 ppm.
Attenzione
L'uso frequente di gasolio conte‐
nente più di 15 ppm di zolfo
causerà gravi danni al motore.
Attenzione
L'utilizzo di carburante non
conforme a EN 590 o a normative analoghe può causare perdite di
potenza, maggiore usura o danni
al motore, nonché influire sulla
vostra garanzia.
Non utilizzare gasolio marino, nafta,
Aquazole ed emulsioni diesel-acqua
simili. Il gasolio non deve essere
diluito con carburante per motori a
benzina.
Funzionamento a bassa
temperatura
A temperature sotto 0 °C, alcuni
prodotti diesel con miscele biodiesel
potrebbero formare blocchi, conge‐
larsi o gelificarsi, con conseguenze
sull'impianto di alimentazione. L'av‐
viamento e il funzionamento del
motore potrebbero non essere
corretti. Assicurarsi di rabboccare il
serbatoio con carburante diesel inver‐ nale in caso di temperatura esterna
inferiore a 0 °C.
Con temperature estremamente
basse al di sotto di -20 °C si può utiliz‐
zare carburante diesel di grado artico.
Non si consiglia l'utilizzo di questo
tipo di carburante con climi caldi o
molto caldi in quanto potrebbe
causare stallo del motore, difficoltà di avvio o danni all'impianto d'iniezione
del carburante.
Rifornimento
Page 250 of 349

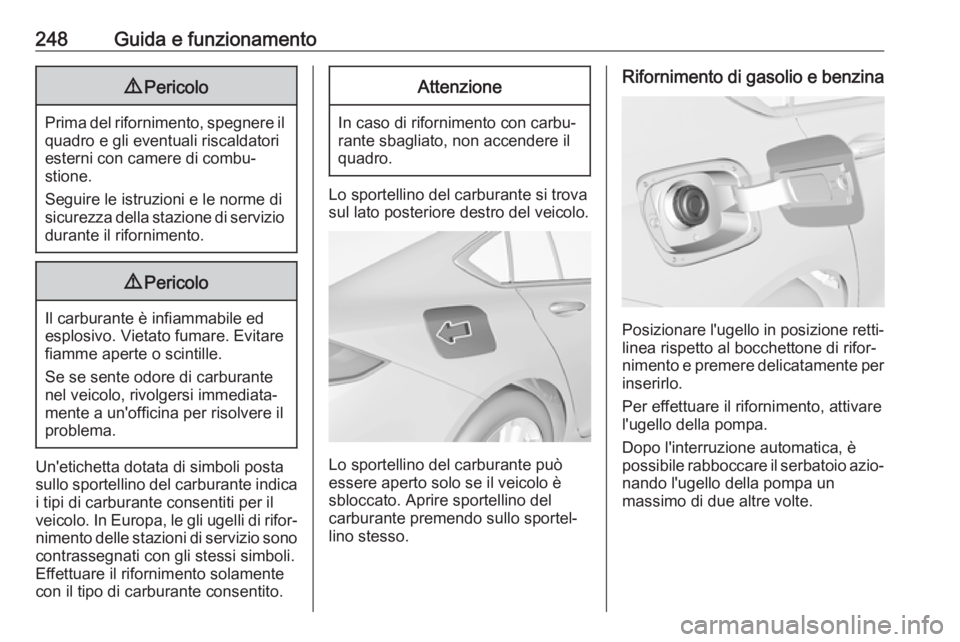

248Guida e funzionamento9Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Un'etichetta dotata di simboli posta
sullo sportellino del carburante indica
i tipi di carburante consentiti per il
veicolo. In Europa, le gli ugelli di rifor‐
nimento delle stazioni di servizio sono contrassegnati con gli stessi simboli.Effettuare il rifornimento solamente
con il tipo di carburante consentito.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
Rifornimento di gasolio e benzina
Posizionare l'ugello in posizione retti‐ linea rispetto al bocchettone di rifor‐
nimento e premere delicatamente per
inserirlo.
Per effettuare il rifornimento, attivare l'ugello della pompa.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
